Кнопки и энкодеры срабатывают неправильно: контакт, схема или программа
Одно нажатие меняет параметр дважды, регулятор громкости прыгает назад, а кнопка иногда реагирует только при сильном усилии. Внешний симптом напоминает износ контакта, но похожую картину создают слабая подтяжка, загрязнение платы, помехи, неверный опрос и ошибка декодирования. Замена кнопки может помочь, а может оставить неисправность без изменения.
Диагностика становится понятнее, если разделить путь: движение пальца → состояние контактов → напряжение на входе → цифровые состояния → событие программы → действие интерфейса. На каждом уровне есть наблюдаемый результат. Нужно найти первый участок, где он расходится с ожидаемым, а не увеличивать программную задержку до исчезновения жалобы.
Содержание статьи
- Сначала точно описать ошибочное действие
- Определить тип схемы до измерений
- Механический контакт: проверить повторяемость, а не один писк
- Дребезг и электрические помехи выглядят по-разному
- Подтяжка и входные пороги: почему чистый контакт не спасает
- Матричная и резистивная клавиатура требуют своей логики
- Энкодер: важен порядок состояний A и B
- Почему антидребезг кнопки может испортить энкодер
- Время RC-фильтра и время распознавания — разные величины
- Как организовать запись, которая разделяет аппаратную и программную ошибку
- Условный сценарий: ручка пропускает быстрый поворот
- Проверка после исправления
- Первичные источники
- Читайте также
Сначала точно описать ошибочное действие
Для кнопки различают пропуск нажатия, двойное срабатывание, самопроизвольную команду и неверное распознавание длительного удержания. Для энкодера — потерю шагов, обратные шаги, неравномерную скорость и несколько событий на один фиксатор. Эти симптомы требуют разных опытов. Если нажатие стабильно регистрируется в журнале, но интерфейс меняется дважды, механический контакт уже не главный подозреваемый.
Проверяют медленное нажатие, обычное использование, удержание и отпускание. Для энкодера нужны оба направления, медленное вращение возле границы контакта и более быстрое штатное движение. Записывают зависимость от положения ручки, усилия, температуры и подключения кабеля. Не нужно специально давить сильнее допустимого или изгибать плату: такой опыт создаёт новые повреждения.
Полезно сопоставить несколько одинаковых органов управления. Если ошибаются все кнопки одновременно, стоит проверить общую шину, питание и программу. Если одна кнопка реагирует только на перекос корпуса, вероятнее локальная механика или соединение. Но сравнивают именно одинаковые цепи: соседние элементы могут входить в разные матрицы или обрабатываться разными алгоритмами.
Определить тип схемы до измерений
Простейшая кнопка замыкает вход на общий провод, а резистор задаёт высокий уровень при отпускании. Возможна противоположная полярность. В матричной клавиатуре контроллер поочерёдно активирует строки и читает столбцы. В резистивной клавиатуре несколько кнопок формируют разные напряжения на аналоговом входе. Сенсорная кнопка вообще не имеет обычной контактной пары. Одну методику нельзя переносить на все варианты.
Перед прозвонкой снимают все источники питания и проверяют отсутствие остаточного напряжения. У низковольтного интерфейса также устанавливают общий провод и возможную связь с внешними приборами. Панель бытового устройства может находиться на неизолированной сетевой электронике. Нельзя соединять её общий провод с землёй осциллографа, компьютера или программатора только потому, что на кнопке измерено небольшое напряжение.
По маркировке и документации определяют выводы элемента. У четырёхвыводной тактовой кнопки некоторые контакты могут быть постоянно соединены внутри; проверка не той пары даст ложный вывод о замыкании. У энкодера отдельно находятся A, B, общий контакт и независимая кнопка. Конструкция и порядок выводов у внешне похожих изделий различаются.
Механический контакт: проверить повторяемость, а не один писк
При доступном отключённом элементе измеряют состояние в покое и при обычном воздействии. Сохраняют численное сопротивление, если прибор позволяет оценить его осмысленно. Звуковая прозвонка показывает лишь прохождение порога мультиметра и обычно слишком медленна, чтобы описать быстрый дребезг. Один удачный контакт не исключает нестабильности при следующем движении.
Осматривают пайку корпуса, крепления, трещины дорожек и шлейф. Тяжёлая ручка передаёт механическое усилие на выводы; люфт крепления может разрушать даже исправный энкодер. Нажим щупа способен временно закрыть трещину. Если поведение меняется от касания измерителем, это следует записать как влияние измерения, а не считать проблему исчезнувшей.
Очистку выбирают по материалам и рекомендациям изготовителя. Универсальная аэрозольная смазка может загрязнить контактную поверхность, пластик или оптику. Герметичный элемент не предназначен для заливания растворителем через щель. Чистка способна удалить загрязнение, но не восстанавливает изношенное покрытие, ослабшую пружину и повреждённую механику. После неё всё равно проверяют ресурсно значимые обычные действия.
Дребезг и электрические помехи выглядят по-разному
Механическое замыкание не всегда происходит одним переходом. На коротком интервале контакт может несколько раз размыкаться и замыкаться. У исправного изделия это свойство учитывается схемой и программой. Продолжительность и форма зависят от элемента, направления движения и условий; универсальное правило «любой контакт успокаивается за столько-то миллисекунд» ненадёжно.
Осциллограф позволяет увидеть напряжение именно на входе получателя. Для известной безопасной схемы используют подходящий щуп и короткое предусмотренное соединение с общим проводом. Одновременно полезно наблюдать питание либо вторую фазу энкодера. Сохраняют обе границы действия: нажатие и отпускание могут давать разные последовательности.
Если переходы возникают без движения, исследуют подтяжку, утечки, наводки и питание. Если они совпадают с включением реле или двигателя, это повод искать путь помехи. Но временное совпадение не доказывает единственный механизм: программа тоже может выполнять в этот момент блокирующую операцию и пропускать опрос. Нужны электрическая запись и журнал событий.
Подтяжка и входные пороги: почему чистый контакт не спасает
Разомкнутый вход должен иметь определённый уровень. Слишком слабая подтяжка делает его чувствительным к утечкам и наводкам, особенно с длинным проводом. Слишком сильная увеличивает ток через замкнутый контакт и энергопотребление. Внутренняя подтяжка микроконтроллера имеет допуск и не всегда соответствует внешнему резистору фиксированного номинала.
Оценивают напряжение у входа и сравнивают с гарантированными порогами конкретного получателя. «Почти половина питания» не является универсальной границей. При загрязнении между входом и соседней сетью появляется сопротивление, которое вместе с подтяжкой образует делитель. Тогда кнопка может прозваниваться правильно, а уровень в отпущенном состоянии оказаться неопределённым.
Учебный пример: вход подтянут к 3,3 В резистором 100 кОм, а загрязнение создаёт условные 200 кОм к общему проводу. При пренебрежимо малом входном токе получится 3,3 × 200 / (100 + 200) = 2,2 В. Допустим ли такой высокий уровень, определяет паспорт входа. Числа иллюстрируют делитель и не являются измерением реальной платы или нормой загрязнения.
RC-фильтр замедляет переход, но это не всегда допустимо для обычного CMOS-входа. У получателя проверяют требования к фронтам; при необходимости применяется предусмотренный формирователь с гистерезисом. TI отдельно рассматривает различие истинных входов Шмитта и входов с ограниченной устойчивостью к медленным переходам. Произвольное увеличение конденсатора может убрать часть дребезга и одновременно создать новую проблему.
Матричная и резистивная клавиатура требуют своей логики
В матрице линия закономерно меняет состояние в процессе сканирования. Усреднённое напряжение мультиметра не равно её логическому состоянию в момент чтения. Проверяют соответствие активной строки, выбранного столбца и момента выборки. Обрыв одной общей дорожки способен отключить несколько кнопок сразу, а отсутствие развязывающих диодов в определённой конструкции влияет на допустимость одновременных нажатий.
Если несколько клавиш дают ложное сочетание только вместе, исследуют ghosting и ограничения схемы. Программный запрет некоторых комбинаций может быть предусмотренной особенностью, а не дефектом контакта. Восстановление дорожки не добавит аппаратной возможности, которой изначально не было. Для подтверждения сравнивают с документацией и исправной такой же ревизией.
В резистивной клавиатуре измеряют уровни каждой команды и зазоры между диапазонами распознавания. Допуски резисторов, сопротивление контакта, опорное напряжение ADC и шум способны сдвинуть код. Если программа выбирает ближайшую кнопку без зоны недостоверности, промежуточное напряжение может превратиться в чужую команду. Измерение проводят относительно правильной опоры и с учётом времени установления аналогового входа.
Энкодер: важен порядок состояний A и B

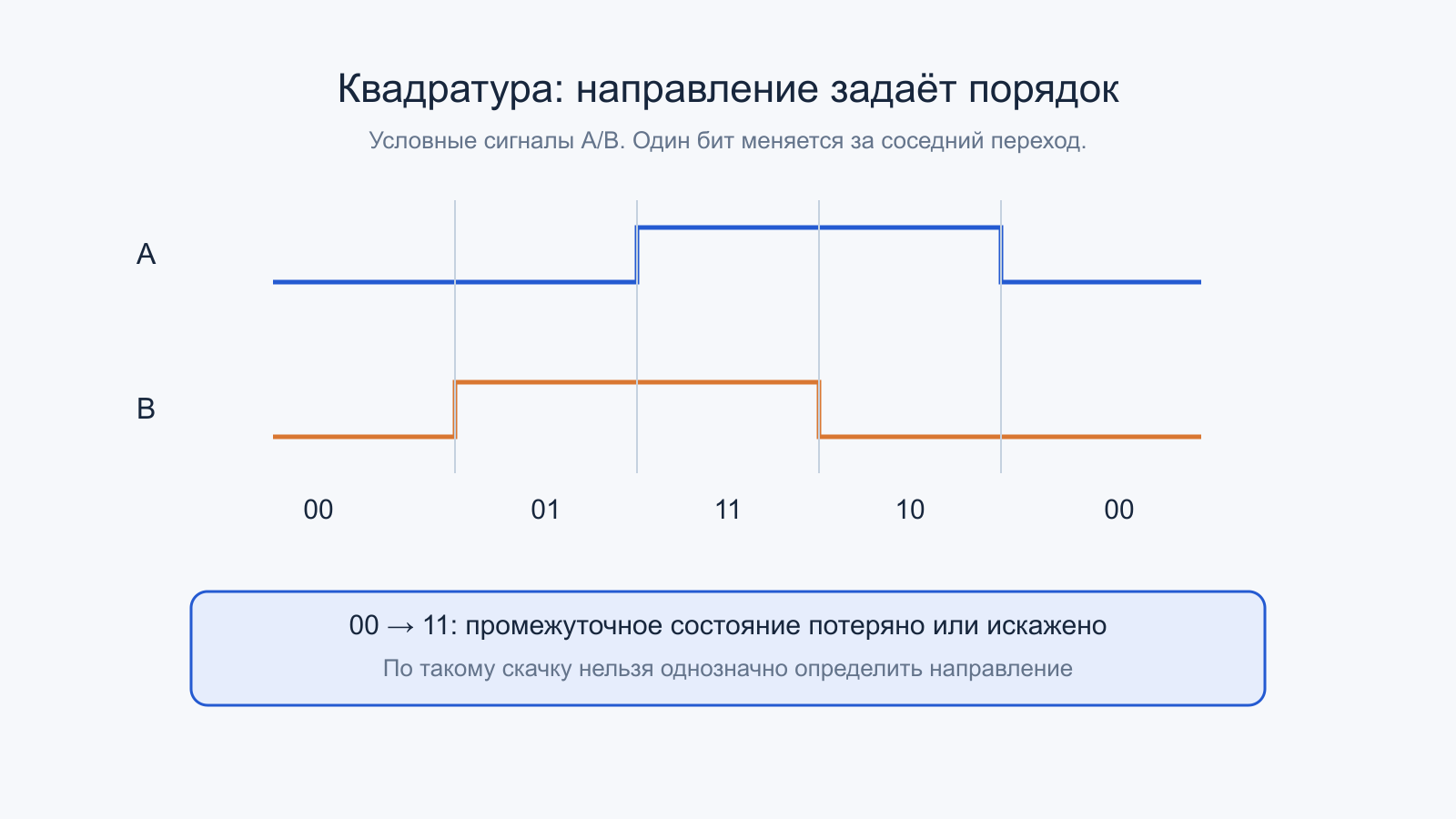

Инкрементальный квадратурный энкодер задаёт направление последовательностью двух каналов. Для одного выбранного направления условный цикл выглядит как 00 → 01 → 11 → 10 → 00, для обратного — в обратном порядке. Знак зависит от подключения и принятого обозначения. В нормальном соседнем переходе меняется один бит, поэтому наблюдаемое 00 → 11 требует объяснения.
Такой скачок может означать пропущенное промежуточное состояние, помеху или несогласованное чтение. Он не позволяет однозначно восстановить направление без дополнительной информации. Декодер должен иметь определённую обработку недопустимых переходов. Простая логика «по каждому фронту A посмотреть B» работает только при выполнении предпосылок о фронтах, задержках и скорости.
Механические фиксаторы и электрические периоды не обязательно совпадают один к одному. В одном изделии фиксатор соответствует полному циклу, в другом — части цикла. Поэтому четыре изменения счётчика за щелчок могут быть свойством способа декодирования, а не неисправностью. При замене проверяют число периодов, фазировку, положение контактов относительно фиксаторов и наличие встроенной кнопки.
Почему антидребезг кнопки может испортить энкодер
Для одиночной кнопки часто достаточно принять новое состояние после устойчивости в течение заданного интервала. При этом отдельно определяют событие нажатия, отпускания, удержания и автоповтора. Если программа выдаёт команду на каждом цикле опроса, пока контакт замкнут, одно удержание закономерно станет множеством действий даже при идеальной электрической форме.
У энкодера два канала нельзя бездумно задерживать независимо на большие интервалы. Разная фильтрация меняет относительный порядок фаз, а длинная блокировка после первого перехода теряет последующие состояния. Проверяют максимально ожидаемую скорость и временные промежутки между допустимыми переходами. Алгоритм выбирают по реальной форме сигналов и назначению управления, сохраняя быстродействие интерфейса.
Обработчик прерывания также не гарантирует правильного счёта. Прерывания могут временно блокироваться, очередь переполняться, а обработчик — выполняться слишком долго. Если чтение A и B разделено большим временем, полученная пара может не существовать одновременно. При запуске нужно правильно установить исходное состояние, иначе первый опрос иногда создаёт фиктивный шаг.
Время RC-фильтра и время распознавания — разные величины
Постоянная времени τ = R × C описывает экспоненциальный процесс, но не равна автоматически задержке цифрового события. Пусть в учебной цепи 10 кОм и 100 нФ, тогда τ составляет 1 мс. Если идеальный конденсатор заряжается от нуля до 3,3 В через этот резистор, уровня 70% питания он достигнет приблизительно за −τ × ln(0,3) ≈ 1,20 мс. Порог 70% выбран только для расчёта, а не объявлен характеристикой любого входа.
Реальная схема имеет отдельные пути заряда и разряда, сопротивление контакта, входные утечки и допуск компонентов. Дребезг начинается с разных напряжений на конденсаторе, поэтому один расчёт фронта не доказывает подавления всех последовательностей. Для энкодера добавляются разбросы двух каналов: одинаковая маркировка RC не гарантирует совпадение задержек. Числа должны проверяться в рабочей схеме и сопоставляться с полезными минимальными интервалами.
Нельзя добавлять большую ёмкость прямо параллельно неизвестному контакту без анализа тока её разряда и допустимой нагрузки элемента. А замена резистора подтяжки на более низкоомный меняет не только помехоустойчивость, но и ток батареи при удержании кнопки. Эти последствия особенно заметны у автономных устройств, где вход остаётся активным в спящем режиме.
Как организовать запись, которая разделяет аппаратную и программную ошибку
Удобно иметь три независимых набора данных: форму напряжения, считанные состояния входов с отметками времени и принятые прикладные события. Если физическая форма содержит лишние переходы, а декодер выдаёт ровно одну команду, фильтрация выполняет задачу. Если вход чистый, но прикладная команда дублируется, исследуют очередь, автоповтор, подписки обработчиков и повторную доставку сообщения.
Журнал сам способен повлиять на время обработки. Медленная печать по последовательному порту внутри каждого прерывания создаёт задержки и может превратить диагностический инструмент в источник пропусков. Поэтому запись делают ограниченной, буферизованной и проверяют её влияние. При невозможности наблюдать всё одновременно полезнее несколько коротких сопоставимых опытов, чем один перегруженный протокол, изменивший работу устройства.
Условный сценарий: ручка пропускает быстрый поворот

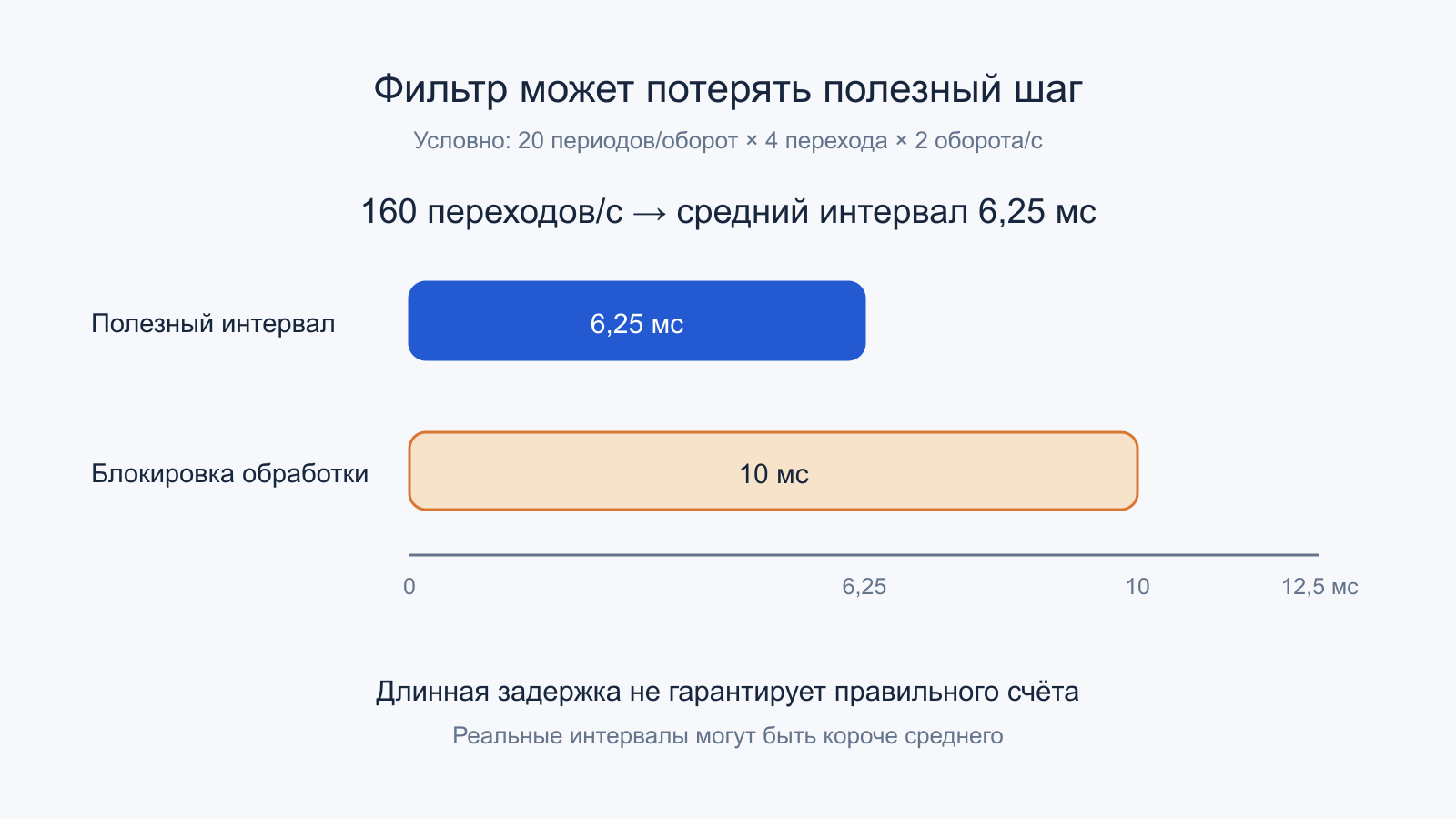

Пусть учебный энкодер формирует 20 электрических периодов за оборот. При учёте всех четырёх переходов получается 80 переходов за оборот. Если ручка вращается со скоростью два оборота в секунду, средняя частота переходов равна 160 Гц, а средний интервал — 1 / 160 = 6,25 мс. Реальные интервалы могут быть ещё короче из-за неравномерности фаз.
Предположим, программа после любого изменения запрещает дальнейшую обработку на 10 мс. Такой фильтр уже длиннее среднего полезного интервала и неизбежно способен терять состояния. Увеличение задержки до 20 мс сделает тихое медленное вращение красивее, но ухудшит быструю работу. Сначала сопоставляют запись двух каналов и журнал декодера, затем выбирают корректную обработку допустимых последовательностей.
В другом условном опыте каналы на входе чистые, но при включении дисплея журнал перескакивает с 00 на 11. Если программа в этот момент надолго прекращает опрос, проблема лежит после электрического входа. Замена энкодера её не устранит. При обнаружении же повторяемого отсутствия одного уровня в определённом положении нужно исследовать контакт, подтяжку и трассу соответствующей фазы.
Проверка после исправления
Повторяют обычные и крайние допустимые действия: медленные переходы, быстрый поворот, оба направления, удержание и отпускание. Проверяют работу при одновременном обновлении дисплея, обмене и включении штатных нагрузок. Важно оценить не только отсутствие ложного шага, но и пропуски, задержку реакции и правильность длительного нажатия.
Если менялась деталь, подтверждают механическое крепление и отсутствие нагрузки от ручки на пайку. Если менялся алгоритм, сохраняют его версию и параметры, а также проверяют остальные органы управления. Увеличенная общая задержка может незаметно нарушить другие команды. Итог описывают наблюдаемыми результатами, а не обещанием «дребезг устранён навсегда».
- Описать конкретный вид ошибочного срабатывания.
- Установить схему подключения и безопасную опорную точку.
- Разделить контакт, напряжение входа, декодирование и действие программы.
- Проверить подтяжки, пороги, утечки и форму обоих переходов.
- Для энкодера сопоставить A/B, фиксаторы и способ счёта.
- Рассчитать допустимое время обработки по максимальной скорости.
- Повторить штатные сценарии с фоновой нагрузкой после исправления.
Сам по себе гистерезис не устраняет полноценный дребезг между питающими уровнями: каждый такой переход может пересечь оба порога. Формирователь помогает получить определённые фронты после фильтра, а временная устойчивость всё равно должна быть обеспечена выбранной схемой или алгоритмом. Поэтому надпись «Schmitt» в паспорте входа не доказывает наличие готового антидребезга для любого механического элемента.
Первичные источники
- TI — Debounce a Switch: выбор фильтра с учётом контакта, токов и входа.
- TI — Understanding Schmitt Triggers: медленные фронты и гистерезис.
- TI SBOA200B — Incremental Rotary Encoders: квадратурные состояния и особенности контактных, оптических и магнитных вариантов.
