Сбрасываются часы и настройки: батарея, цепь RTC и дежурное питание
После отключения питания устройство возвращается к старой дате, забывает время или показывает ошибку настроек. Замена круглой батарейки кажется очевидным решением. Но часы могут сбрасываться из-за держателя, утечки, неправильного переключения питания, остановки генератора или команды прошивки. А потеря отдельных настроек вообще не всегда относится к RTC.
Нужно разделить три функции: ход часов при отсутствии основного питания, сохранение данных и восстановление времени после запуска программы. В разных устройствах они реализованы по-разному. Батарея может питать только RTC, а настройки храниться во Flash. В другой конструкции резервный домен содержит ещё и память. Диагностика начинается с реальной архитектуры, а не с привычного объяснения по внешнему виду платы.
Содержание статьи
- Уточнить: сброс, остановка или ошибка отображения
- Найти резервный источник и его назначение
- Батарея и держатель: измерение в двух точках
- Переключение между основным и резервным питанием
- Ток резервной ветви и влияние измерителя
- Утечку может создавать сама измерительная цепь
- Если резервом служит суперконденсатор
- Генератор часов: не остановить его щупом
- Небольшой уход времени требует другой диагностики
- Часы исправны, но программа заново записывает дату
- Условный сценарий: новая батарея разрядилась за месяцы
- Итоговая проверка
- Первичные источники
- Читайте также
Уточнить: сброс, остановка или ошибка отображения
Сброс к одной и той же исходной дате отличается от небольшого отставания. Часы, которые отстали ровно на длительность отключения, могли просто не работать без основного питания. Постепенный уход в несколько секунд за сутки ведёт к исследованию частоты и условий генератора. Ровно один час разницы чаще заставляет проверить часовой пояс и программное представление времени.
Фиксируют момент появления: после полного отключения, обычной перезагрузки, выхода из сна, обновления прошивки или разряда основного аккумулятора. Записывают показание непосредственно после включения, прежде чем система успеет получить время из сети. Автоматическая синхронизация может скрывать неисправный резервный ход: пользователь видит правильное время через несколько секунд, хотя при каждом старте оно было потеряно.
Отдельно перечисляют забываемые настройки. Если часы сохранились, а сбросился один пользовательский параметр, исследуют его хранилище и процедуру записи. Если устройство не помнит изменения даже при непрерывном питании, батарея — слабое объяснение. Если всё исправно до конкретного обновления, проверяют и программную инициализацию, не превращая временное совпадение в доказательство.
Найти резервный источник и его назначение
По документации определяют микросхему RTC, вывод VBAT или соответствующий домен микроконтроллера, цепь переключения и источник. Это может быть первичный литиевый элемент, перезаряжаемый элемент, суперконденсатор или основная батарея через отдельную ветвь. Номинальное напряжение и допустимый ток зависят от схемы. Даже одинаковый держатель не гарантирует одинаковую химию.
Элементы CR не заряжают. Перезаряжаемые ML, VL, LIR и другие исполнения нельзя подставлять вместо CR либо друг друга только по диаметру: отличаются рабочие напряжения, зарядные условия и ёмкость. Если модуль имеет цепь подзаряда, сначала устанавливают, для какого источника она предназначена. FDK прямо разделяет запрет заряда первичных CR и требования к зарядному режиму аккумуляторных вариантов.
Проверяют полярность, толщину, контактную конструкцию и наличие заводских выводов. Сборка с проводом может использовать нестандартный разъём с неожиданной полярностью. К корпусу элемента напрямую не припаивают провод и не подогревают его для удобства монтажа. Используют предназначенное для изделия исполнение и сервисный порядок замены, не повреждая изоляцию и не замыкая контакты инструментом.
Перед работой сохраняют доступные настройки и отмечают, что извлечение исправного резервного источника само способно сбросить данные. После такого вмешательства ошибка первого запуска не доказывает сохраняющийся дефект. Если оборудование требует специальной процедуры обслуживания, её соблюдают: временная подпитка неизвестной точки лабораторным источником не является универсальным способом сохранения памяти.
Батарея и держатель: измерение в двух точках
Напряжение на вынутой батарее при почти отсутствующей нагрузке полезно как первичный признак, но не описывает доступную ёмкость и поведение при работе. У старого элемента может возрасти внутреннее сопротивление; короткие импульсы потребления вызывают провал, который не виден по спокойному отсчёту. Способ нагрузочной проверки выбирают по документации источника и допустимому току.
На установленном источнике сравнивают доступные напряжения непосредственно на его контактах и в точке резервного питания потребителя. Разница помогает обнаружить держатель, дорожку, диод или иной последовательный элемент. При этом у каждой точки устанавливают правильный общий провод. В бытовом устройстве плата управления может быть неизолированной от сети, даже если резервный элемент имеет всего несколько вольт.
Сопротивление и прозвонку выполняют только после отключения всех источников, включая резервный. При установленной батарее часть платы остаётся запитанной. Осматривают загрязнение, коррозию, пружинные контакты и трещины пайки держателя. Слишком толстая или тонкая замена может создавать ненадёжное прижатие; случайное подгибание с большим усилием способно повредить сам держатель.
Если новая батарея помогла лишь ненадолго, не ограничиваются очередной заменой. Возможны повышенное потребление, обратная подпитка, неправильный тип источника или проблема его качества. Исследуют ток и схему, а также условия хранения. Присутствие хорошего напряжения на положительном контакте при оборванном возвратном пути не гарантирует питания RTC.
Переключение между основным и резервным питанием
Внешний диодный узел и внутренний коммутатор RTC имеют разные условия. Порог переключения может зависеть не только от того, какое напряжение выше. Поэтому простой вывод «на VBAT 3 В, значит часы точно питаются от батареи» не всегда верен. Изучают таблицу состояний и допустимые скорости изменения основного питания конкретной микросхемы.
Паспорт DS3231, например, описывает собственные условия выбора VCC и VBAT, а также особенности первого включения генератора. Эти правила нельзя переносить на DS1307 или резервный домен другого микроконтроллера. Даже одинаковый адрес на I²C не означает одинакового управления питанием и регистрами. Перед проверкой читают полное обозначение установленного компонента.
Резервный домен STM32U5 в AN5373 показан как отдельная часть системы, а возможность подзаряда VBAT включается определённой настройкой. Это иллюстрирует важную границу: одна лишь электрическая совместимость напряжений не делает батарею подходящей. Настройки прошивки, допускающие заряд, должны соответствовать выбранному резервному источнику и указаниям производителя.

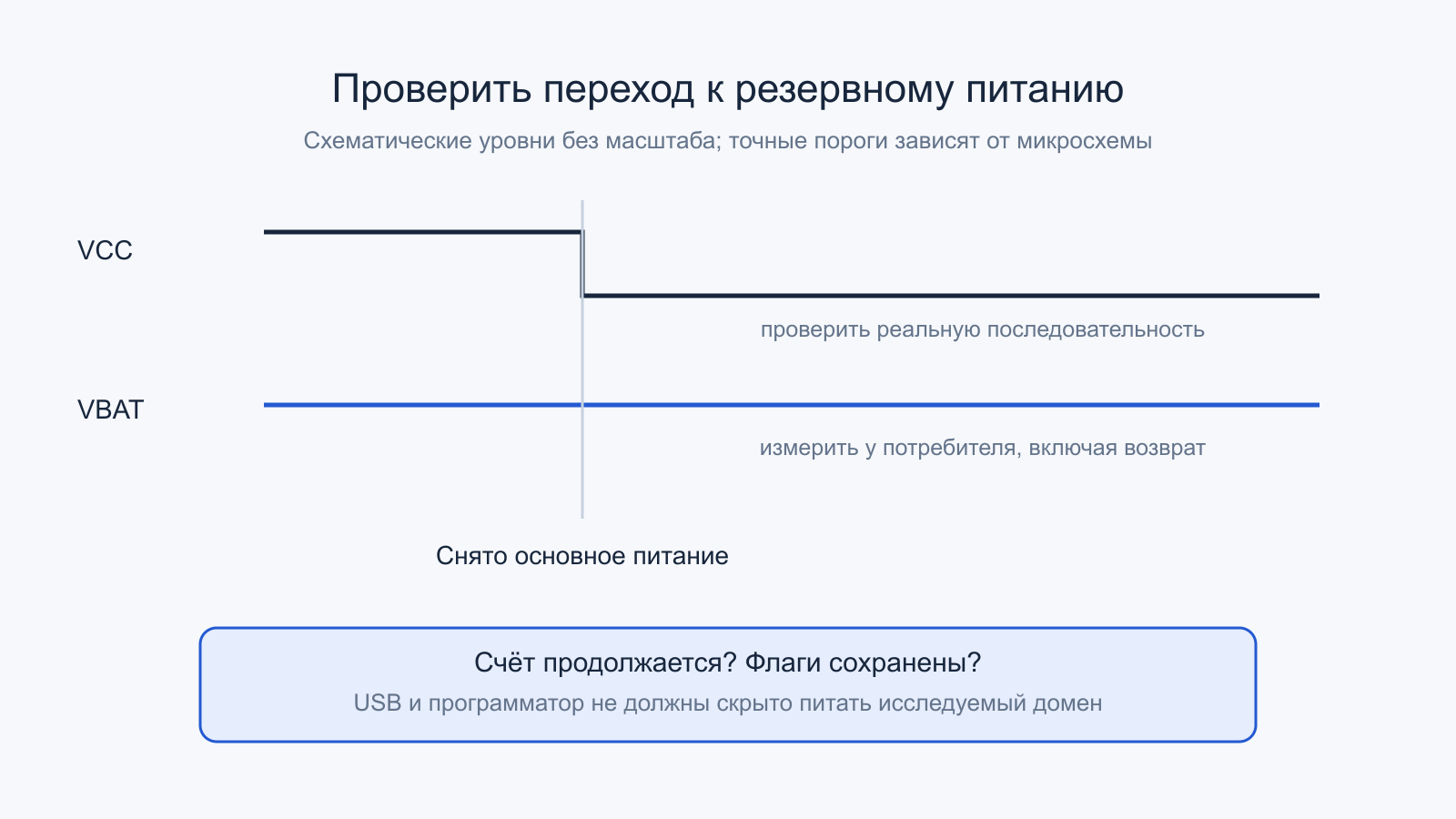

Переход проверяют в предусмотренном рабочем порядке: часы устанавливают, снимают основное питание на известный интервал и сравнивают продолжение хода после включения. Нужно исключить скрытую подпитку через USB, программатор или сигнальный кабель. Иначе опыт подтвердит работу от внешнего интерфейса, а не от резервной батареи. Все изменения соединений фиксируют.
Ток резервной ветви и влияние измерителя
В исправной малопотребляющей цепи ток может быть очень небольшим. Обычный амперметр на неудачном диапазоне добавляет падение напряжения и меняет исследуемый режим. Автоматическое переключение диапазонов также способно кратковременно нарушать питание. В результате часы останавливаются из-за измерительного тракта, а батарея ошибочно признаётся негодной.
Для корректной проверки выбирают прибор и метод с подходящими пределами, разрешением и малым влиянием. Подключение выполняют по сервисной процедуре: ток измеряется последовательно, амперметр не ставят поперёк батареи. После измерения проверяют возвращение соединения и гнёзд прибора в исходное состояние. Микроамперная задача не оправдывает риск короткого замыкания элемента.
Потребление бывает импульсным: генератор, периодическое измерение температуры или доступ по интерфейсу имеют разные режимы. Среднее число мультиметра может скрывать пик, а неподходящий регистратор — пропускать длительный сон. Сравнивают с документацией при совпадающих условиях, включая состояние выходов, частотных сигналов и подключённых линий. Ток всей платы нельзя автоматически считать током самого RTC.
Утечку может создавать сама измерительная цепь
В малопотребляющем узле даже обычный вольтметр заметен. При условных 3 В и входном сопротивлении 10 МОм его ток равен 3 / 10000000 = 0,3 мкА. Для цепи, потребляющей около 1 мкА, это существенная дополнительная доля на время измерения. Особенно важно учитывать её при длительной регистрации, а не только при кратком касании щупом.
Постоянный делитель для контроля батареи тоже расходует заряд. Условные два резистора по 1 МОм при 3 В потребуют 1,5 мкА. Если такой делитель добавили при предыдущей доработке, расчёт автономности по одному паспортному току RTC будет неверным. В штатных схемах могут применяться отключаемые измерительные цепи; их состояние и утечки проверяют по конкретной реализации.
Следы флюса, жидкость и поверхностное загрязнение способны создавать параллельные пути, которые почти незаметны в силовой цепи и важны для микроамперного бюджета. Очистка должна быть совместима с материалами и завершаться сушкой. Проверка сразу после нанесения растворителя не характеризует окончательное состояние. Для сравнения тока сохраняют одинаковую влажность и температуру настолько, насколько это необходимо задаче.
Если резервом служит суперконденсатор
Такой источник закономерно поддерживает часы ограниченное время. Для упрощённой модели с постоянным током используется t ≈ C × ΔV / I. При условных 1 Ф, допустимом снижении от 3,3 до 2,0 В и токе 10 мкА получается 130000 секунд, около 36 часов. Эти значения не задают допустимые напряжения конкретного RTC и конденсатора.
Реальное время зависит от утечки, температуры, ёмкости, ограничений переключающего узла и предыстории заряда. Короткая работа устройства перед отключением могла не успеть зарядить резерв до обычного уровня. Поэтому сравнивают одинаковую подготовку и читают требования зарядной цепи. Замена суперконденсатора на батарею без изменения схемы заряда, либо обратная замена по похожему напряжению, не является безопасным универсальным решением.
Генератор часов: не остановить его щупом
Наличие питания не доказывает ход часов. В конструкции может быть внешний кварц, отдельный генератор, интегрированный резонатор либо внутренний источник. Для часового кварца важны допустимая нагрузка, ёмкости платы, загрязнение и режим возбуждения. Деталь с похожей частотой, но другими параметрами не всегда подходит для замены.
Чувствительный вывод генератора не исследуют случайным щупом с большой ёмкостью. Подключение может изменить частоту или полностью остановить колебания. Если микросхема имеет предусмотренный выход частоты или статус работы, сначала используют его в допустимом режиме. Даже такой выход может быть отключён настройкой, поэтому отсутствие импульсов не всегда доказывает остановку основного счёта.
У ряда RTC есть флаг остановки генератора или недостоверности времени. Например, OSF у DS3231 запоминает остановку и требует предусмотренного сброса. Его наличие не указывает автоматически на разряженную батарею: возможны первое питание, недостаточное напряжение или управляющая настройка. До очистки флага сохраняют значение и момент чтения, чтобы не уничтожить историю события.
Небольшой уход времени требует другой диагностики
Если часы продолжают ходить автономно, но постепенно расходятся с эталоном, исследуют точность частоты, температуру и программную коррекцию. Условные 20 ppm означают относительную ошибку 20 миллионных. За сутки это 86400 × 20 / 1000000 = 1,728 с, а за 30 суток — около 51,8 секунды. Это учебный расчёт, а не допуск конкретного устройства.
Длительность наблюдения должна позволять различить ошибку от точности установки и чтения. Сравнение двух экранов в произвольные моменты даёт неопределённость на обновление индикации и реакцию человека. Для небольшого ухода нужны единое начало, надёжная временная опора и повторяемые условия. Периодическая сетевая коррекция может замаскировать собственную частоту RTC.
Изменять нагрузочные конденсаторы или регистр подстройки без установленной причины не стоит. У TCXO коррекция иная, чем у обычного кварцевого генератора. Сначала проверяют спецификацию, температурные условия и исходную конфигурацию. Восстановление оборванного контакта питания и точная настройка частоты решают разные задачи и требуют разных критериев результата.
Часы исправны, но программа заново записывает дату
Прошивка может намеренно инициализировать RTC при каждом старте, ошибочно принимать старый флаг за текущую аварию или очищать резервный домен вместе с другой настройкой. В такой ситуации автономный счёт сохраняется, но значение уничтожается до отображения. Если доступен безопасный сервисный интерфейс, полезно сравнить содержимое RTC до прикладной инициализации и после неё.
Проверяют также формат: BCD и двоичное число, 12- и 24-часовой режим, диапазон года и перевод между локальным временем и UTC. Неправильное чтение нескольких регистров около смены секунды способно дать несогласованную дату, если не выполнена предусмотренная процедура. Исправная батарея не устраняет ошибку представления данных.
Настройки пользователя могут храниться отдельно, иметь контрольную сумму, версию структуры и ограничение ресурса записи. После обновления программа иногда закономерно использует новые значения по умолчанию. Если потеря повторяется при неизменной версии и правильном сохранении, исследуют соответствующее хранилище. Объяснение через «CMOS-батарейку» не подходит ко всем современным устройствам.
Условный сценарий: новая батарея разрядилась за месяцы

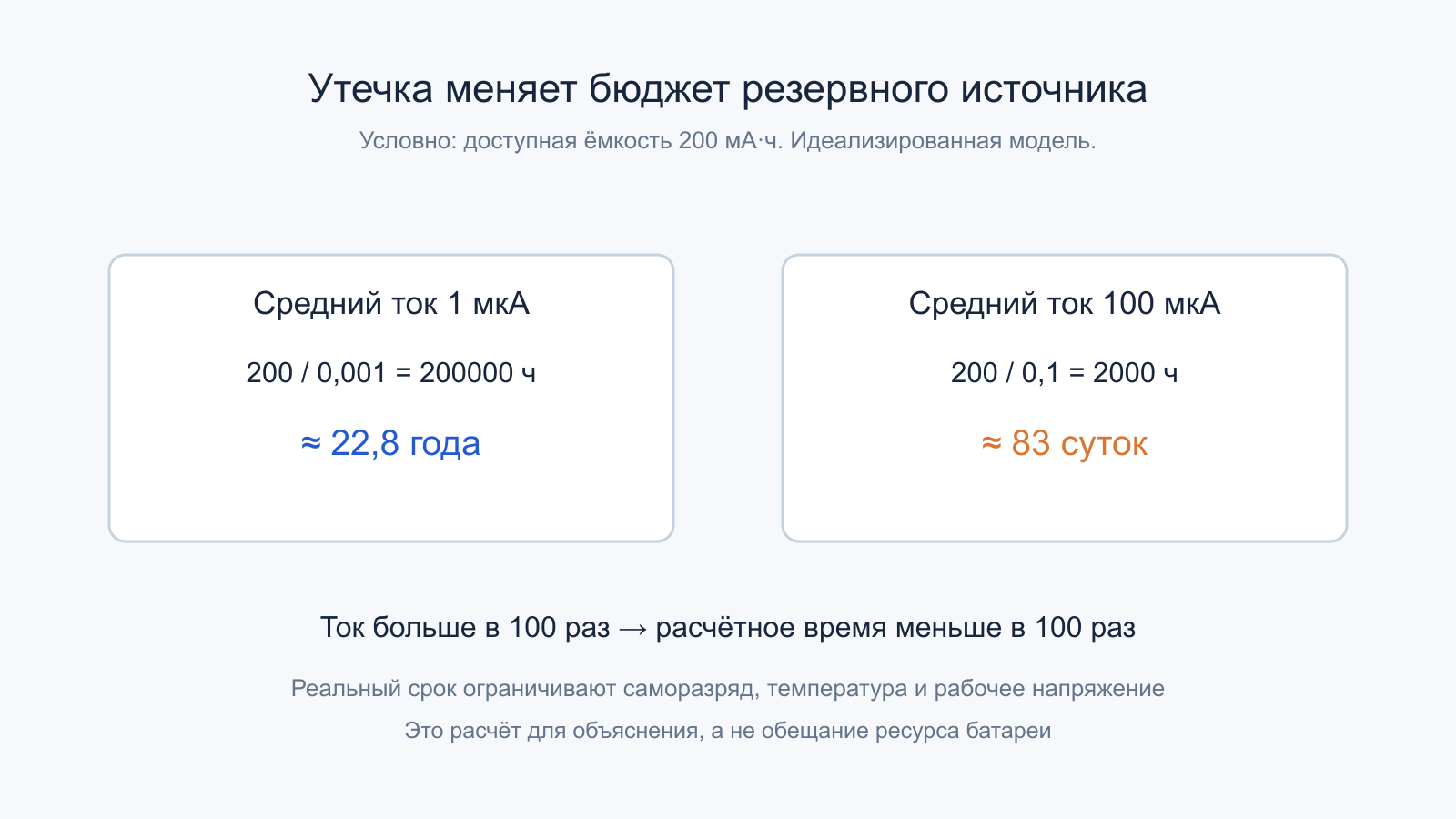

Предположим, резервный источник имеет условную доступную ёмкость 200 мА·ч, а известная цепь должна потреблять в среднем 1 мкА. Идеализированная оценка даёт 200 / 0,001 = 200000 ч, или около 22,8 года. Это не обещание срока: саморазряд, температура, ограничение напряжения и импульсная нагрузка существенно меняют реальную картину.
Если из-за утечки средний ток стал 100 мкА, та же модель даёт 200 / 0,1 = 2000 ч, приблизительно 83 суток. Разница в сто раз показывает, почему исправление утечки важнее последовательной замены источников. Но измеренный ток нужно подтвердить без нарушения питания и отделить ветви платы: виновником может быть не RTC, а подключённая к резервной шине другая цепь.
После устранения найденного пути проверяют ток в сопоставимых режимах, переключение источников и сохранение времени при нескольких предусмотренных отключениях. Доказательством будет совокупность наблюдений, а не расчёт 22,8 года. Если исходный дефект проявлялся только при длительном хранении, указывают фактическую продолжительность испытания и продолжающийся предел уверенности.
Итоговая проверка
Подтверждают ход при основном и резервном питании, корректное чтение после старта, отсутствие нежелательного заряда первичного элемента и сохранение нужных настроек в их собственном хранилище. Проверяют реальную сборку, включая держатель и проводку. В протоколе указывают тип источника, найденную причину, режимы и длительность автономного опыта.
- Разделить сброс даты, остановку счёта, уход частоты и ошибку часового пояса.
- Установить назначение RTC и место хранения настроек.
- Определить химию, полярность и допустимость заряда резервного источника.
- Проверить батарею, держатель и напряжение у потребителя.
- Оценить переключение питания, утечки и влияние измерительного прибора.
- Проверить генератор и флаги, не уничтожая исходную информацию.
- Повторить автономный опыт и запуск программы после исправления.
После замены резервного источника отдельно устанавливают корректную дату и проверяют, что первое ожидаемое предупреждение больше не повторяется при следующих штатных пусках.
Первичные источники
- Analog Devices — DS3231 datasheet: переключение питания, первый запуск и флаг OSF указанной микросхемы.
- ST AN5373 — Power supply management: резервный домен и управляемый заряд VBAT STM32U5.
- FDK — Lithium batteries: Handling Precautions: запрет заряда первичных CR, требования к аккумуляторным элементам и безопасному обращению.
