Микроконтроллер не запускается: аппаратная проблема или прошивка

Плата получает питание, но экран пуст, индикатор не мигает и обмена по интерфейсу нет. Возникает естественная версия: «слетела прошивка». Иногда она верна, но тот же внешний результат дают удерживаемый сброс, отсутствующее питание отдельного домена, неправильный режим загрузки или зависание при настройке тактирования.

Чтобы отделить аппаратную неисправность от программной, полезно представить запуск как последовательность условий. Микроконтроллер должен получить допустимое питание, выйти из сброса, выбрать источник запуска и начать выполнять код. Затем программа настраивает периферию и становится видимой снаружи. Отсутствие последнего шага не доказывает, что не состоялся первый.

Содержание статьи

Сначала определить наблюдаемый симптом
Питание: проверить все необходимые выводы
Сброс и brown-out
Тактирование: внешний кварц не всегда первый участник запуска
Откуда контроллер пытается загрузиться
Что доказывает соединение с отладчиком
Минимальная программа как контролируемый эксперимент
Когда аппаратная и программная причины пересекаются
Короткий порядок поиска
Документация для проверки
Читайте также

Сначала определить наблюдаемый симптом

«Не запускается» нужно перевести в измеряемое описание. Есть ли ток потребления? Появляется ли краткий импульс на индикаторе? Устанавливается ли связь с отладчиком? Видна ли активность на внешней памяти? Поведение повторяется после аппаратного сброса или только после полного снятия питания?

Важно знать историю: плата раньше работала, собрана впервые, получила новую прошивку или пережила ремонт. После перепайки вероятнее проверить монтаж, после замены источника — питание и переходные процессы, после обновления — конфигурацию и образ. Это расстановка приоритетов, а не доказательство причины.

До вмешательства сохраняют доступные сведения: маркировку контроллера, ревизию платы, настройки загрузки, сообщения отладчика и контрольную сумму известного образа. Если содержимое памяти может иметь ценность, не начинают с полного стирания. Некоторые операции снятия защиты сами требуют стирания; их последствия проверяют по документации конкретного семейства.

Питание: проверить все необходимые выводы

Напряжение на выходе стабилизатора ещё не подтверждает питание контроллера. Проверяют его у соответствующих выводов и относительно ближайшей земли. Обрыв дорожки, плохая пайка, неисправный фильтр или замыкание способны разделить эти точки. У многих контроллеров есть несколько доменов и выводов питания с отдельными требованиями.

Устройство внутреннего стабилизатора и назначение его внешних выводов зависят от модели. Нельзя подавать напряжение на вывод, предназначенный для конденсатора внутреннего регулятора, только потому, что на нём ожидается ненулевой уровень. Схему сверяют с даташитом и аппаратным руководством. Например, AN4488 ST для STM32F4 рассматривает питание, сброс, тактирование и отладочное подключение; для другого семейства нужен свой документ.

Осциллограф помогает увидеть нарастание питания, краткие просадки и повторные попытки старта. Мультиметр может показать правильное среднее напряжение на пилообразной последовательности. При этом слишком низкое ограничение лабораторного источника иногда само создаёт цикл «запуск — просадка — сброс». Настройки источника входят в условия проверки.

Сброс и brown-out

Далее проверяют сигнал сброса с учётом его активного уровня. Он может удерживаться внешним супервизором, кнопкой, коротким замыканием или отладочным устройством. Форма отпускания важна не меньше установившегося уровня. Если сброс повторяется, нужно выяснить его источник, а не только увидеть, что линия иногда становится неактивной.

Внутренний brown-out reset защищает работу при недостаточном питании. Его пороги и настройки зависят от изделия. Неподходящий режим питания или неверная конфигурация способны создать повторные сбросы без внешнего импульса на выводе. Если архитектура предоставляет регистры причины сброса, их читают как можно раньше, учитывая правила очистки.

Watchdog тоже способен перезапускать уже выполняющийся код. Периодическое появление активности в таком случае является ценным признаком: процессор может проходить часть запуска и затем останавливаться. Одинаковый интервал между перезапусками сужает поиск, но сам по себе не отличает watchdog от периодической просадки питания.

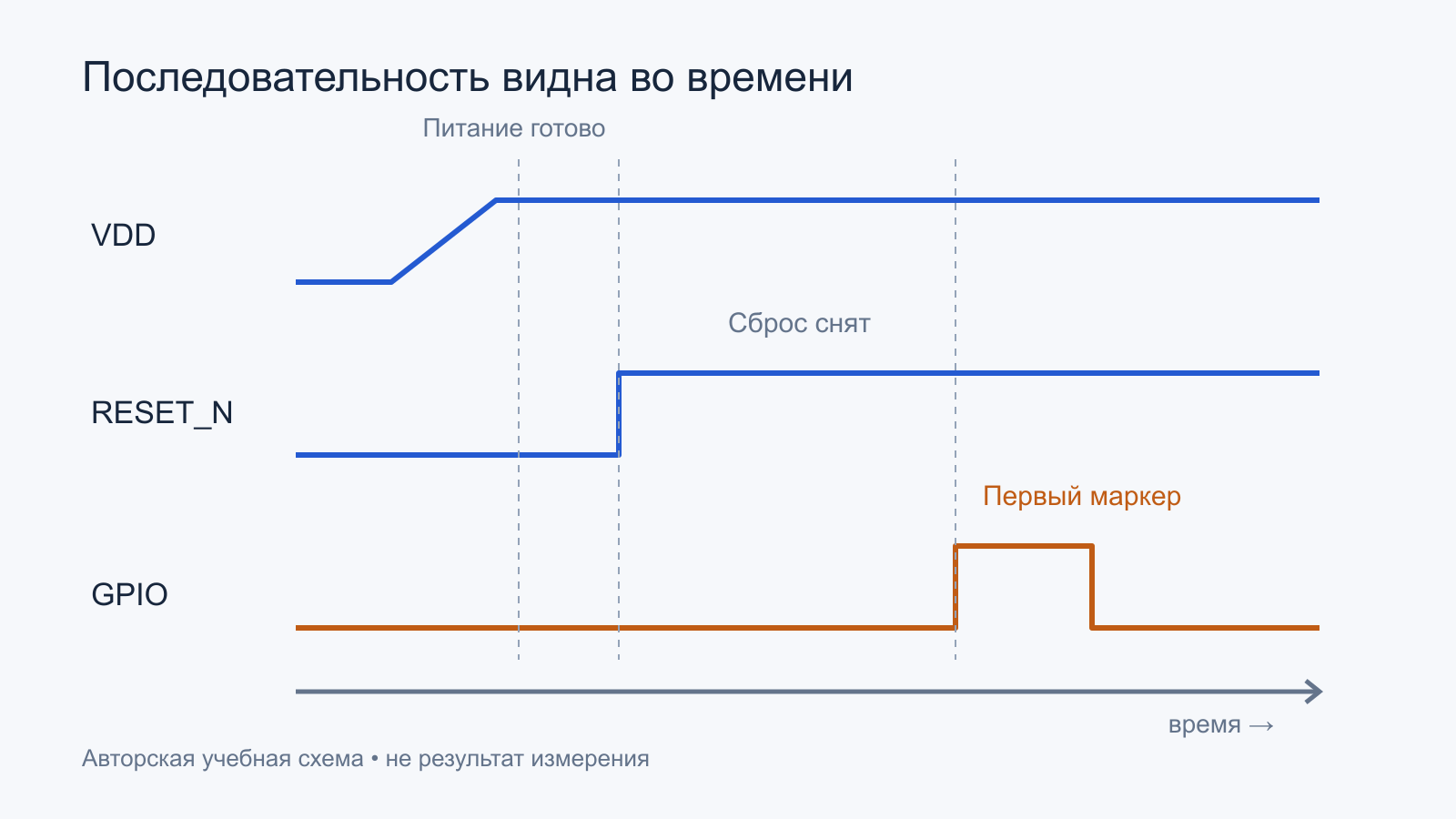

Условная диаграмма питания, активного низким уровнем сброса и первого маркера программы — Учебная последовательность: стабилизация питания, снятие сброса и наблюдаемый маркер. Реальные интервалы берут из документации и измерений. Открыть схему в полном размере.

Тактирование: внешний кварц не всегда первый участник запуска

У многих микроконтроллеров начальное выполнение возможно от внутреннего источника, а внешний генератор подключает программа позже. Конкретное поведение проверяют по reference manual. Поэтому отсутствие колебаний на кварце не доказывает мёртвый контроллер, если код ещё не включил этот генератор.

Возможен и другой сценарий: программа ждёт готовности внешнего источника без ограничения времени. При неисправном кварце или неверной конфигурации плата выглядит полностью остановившейся. Для проверочного кода полезны тайм-аут и понятный признак ошибки, позволяющий отличить ожидание от полного отсутствия выполнения.

Само измерение может нарушить работу генератора. Обычный щуп добавляет ёмкость к чувствительному узлу. Часто безопаснее наблюдать выведенный тактовый сигнал или другой косвенный признак, если это предусмотрено контроллером. При проверке кварцевой цепи учитывают нагрузочную ёмкость, параметры резонатора и разводку. Подробный разбор приведён в AN2867 ST.

Откуда контроллер пытается загрузиться

Режим запуска может определяться выводами, энергонезависимыми настройками и состоянием защиты. Ошибочный уровень на загрузочном выводе способен отправить исправный процессор во внутренний загрузчик вместо пользовательской программы. Значение вывода во время измерения не всегда равно тому, которое было зафиксировано при сбросе.

Внутренний загрузчик, если он предусмотрен, полезен как независимый диагностический путь. Ответ по поддерживаемому интерфейсу показывает работоспособность определённой части контроллера при конкретных условиях. Он не проверяет автоматически всю память, каждый вывод и внешнюю обвязку. Отсутствие ответа также неоднозначно: могут быть неверны режим, интерфейс, разводка или последовательность входа.

AN2606 ST перечисляет условия системной загрузки для разных STM32. Набор интерфейсов и выводов выбирают по точной модели. Нельзя переносить инструкцию для одного семейства на другое только из-за общего названия производителя.

Что доказывает соединение с отладчиком

Успешное чтение идентификатора и памяти означает, что отладочный путь работает в данном состоянии. Это сильный промежуточный результат, но не полная проверка контроллера. Программа может уходить в обработчик исключения, обращаться к недоступной памяти или ждать периферию. Отладчик позволяет посмотреть, где находится выполнение, и проверить ключевые регистры.

Если соединение не устанавливается, проверяют питание цели, землю, распиновку, скорость интерфейса и состояние сброса. Соединение под сбросом иногда помогает, когда пользовательский код быстро переназначает выводы или переводит ядро в режим, мешающий отладке. Возможность и порядок такой процедуры зависят от устройства и инструмента.

Сообщение «cannot connect» не равно заключению «микроконтроллер неисправен». Так же влияет защита доступа. Восстановление доступа не должно начинаться с необратимой команды наугад. Сначала выясняют, какие данные будут уничтожены и можно ли воспроизвести рабочий образ после операции.

Минимальная программа как контролируемый эксперимент

Если допустимо заменить код и исходные данные сохранены, полезен минимальный проверочный образ. Он использует наиболее простой допустимый источник тактирования, инициализирует один доступный вывод и выдаёт повторяемый маркер. Сложные библиотеки, внешняя память и запуск всех интерфейсов одновременно затрудняют локализацию.

Маркер лучше сделать в нескольких точках: после раннего старта, после настройки тактирования и перед основным циклом. Тогда видно, где последовательность обрывается. Но выбранный вывод должен действительно выходить на доступную точку платы и не быть занят конфликтующей нагрузкой. Отсутствие мигания светодиода может объясняться его полярностью или цепью управления.

Проверяют также совместимость образа с точной моделью: объём и расположение памяти, адрес старта, таблицу векторов, параметры линкера и конфигурацию загрузки. На системах с внешней памятью ранний код может зависеть от её инициализации. Ошибка адресации иногда выглядит как аппаратная тишина, хотя ядро исправно выполняет первые инструкции.

Проверить ранний код до основного приложения

Выполнение программы начинается раньше привычной функции main. Стартовый код готовит память и среду выполнения, а иногда уже включает сложную конфигурацию тактирования. Поэтому точка останова только в main может не сработать при вполне живом ядре. Полезно проверить адрес начального обработчика и пройти несколько первых инструкций.

Если процессор попадает в обработчик исключения, фиксируют доступные регистры причины и адрес обращения. Сам факт исключения не доказывает повреждение памяти: его вызывают неверный указатель, неподходящий адрес, ошибка выравнивания или недоступный периферийный блок. Конкретный набор диагностических регистров зависит от ядра и реализации.

Верификация после записи подтверждает соответствие прочитанных данных тому, что записывал инструмент, в доступной области. Она не доказывает, что выбранный образ подходит плате и способен пройти инициализацию. Если есть загрузчик, приложение и данные настройки, их проверяют как связанный набор. Правильный файл, записанный по неправильному адресу, может пройти побайтовое сравнение и всё равно не запускаться.

При работе с неизвестной платой полезно составить карту зависимостей старта: какая память нужна до первого маркера, какой генератор ожидает код, какое питание включает управляющий вывод. Это помогает выбрать минимальный тест, который действительно исключает лишние зависимости, а не сохраняет их внутри незаметной функции библиотеки.

Когда аппаратная и программная причины пересекаются

Учебная ситуация: устройство работает от внутреннего генератора, но зависает после перехода на внешний. Минимальный тест подтверждает выполнение кода, а осмотр выявляет неверные конденсаторы кварцевой цепи. Первичный симптом возникает в программе, но устранение касается аппаратуры. Обратный пример — исправный генератор, который код ожидает на неправильных выводах из-за настроек проекта для другой платы.

Другой случай: при включении дисплея резко возрастает ток и проседает питание. Программа отвечает за последовательность действий, а источник и развязка — за допустимый переходный режим. Исправление может потребовать изменения обоих участков. Формальное деление на «железо» и «прошивку» здесь менее полезно, чем измеренная причинная цепочка.

Короткий порядок поиска

Описать наблюдаемое поведение и сохранить доступные исходные данные.
Проверить все обязательные питания у контроллера и их форму при включении.
Проверить сброс и доступные признаки его причины.
Уточнить источник запуска, загрузочные уровни и настройки.
Проверить отладочный доступ и определить точку остановки выполнения.
При допустимости использовать минимальный образ с последовательными маркерами.

После восстановления запуска проверяют холодное включение, повторный сброс и работу без подключённого отладчика. Инструмент может менять временные условия, удерживать питание или влиять на watchdog. Итогом диагностики должна быть конкретная установленная причина либо ограниченный список подтверждённых и ещё не проверенных условий. Пустой экран сам по себе такого вывода не даёт.
