Диагностика платы без принципиальной схемы

Отсутствие принципиальной схемы увеличивает неопределённость, но не отменяет закономерности работы электроники. Питание проходит через защиту, преобразователи формируют нужные напряжения, управляющие сигналы разрешают запуск, а интерфейсы связывают узлы. Задача диагностики — восстановить ровно ту часть связей, которая необходима для проверки неисправности.

Попытка сначала перерисовать всю многослойную плату обычно расходует время без соразмерной пользы. Эффективнее построить карту питания и функциональных блоков, отметить степень уверенности в каждой связи и двигаться от известного к неизвестному. Метод особенно полезен для изолированных низковольтных плат; работа с первичной сетевой частью требует отдельного подхода.

Содержание статьи

1. Что сохранить до первого вмешательства
2. Определить общий провод, не принимая корпус за доказательство
3. Построить карту питания
4. Работать с маркировкой как с гипотезой
5. Измерения без питания: найти необычное, не объявляя его неисправным
6. Включение: двигаться по условиям запуска
7. Условный пример: восстановить небольшой узел питания
8. Восстановить логику сигнала, а не только его дорожку
9. Особенности многослойной платы
10. Что считать полезным результатом
11. Первичные источники
12. Читайте также

Что сохранить до первого вмешательства

Делают фотографии обеих сторон с читаемой маркировкой, отмечают ориентацию разъёмов и шлейфов. Сохраняют обозначения платы, ревизию, модель устройства, сведения о симптоме. Если доступно несколько одинаковых устройств, проверяют именно аппаратную ревизию: похожий корпус не гарантирует совпадение распиновки или прошивки.

Загрязнение, коррозия и следы предыдущего ремонта важны как данные. До мойки фиксируют их расположение. Полезно отдельно записать всё, что уже отсоединено: отсутствие небольшого шлейфа может блокировать включение, а забытая перемычка превращает последующие измерения в исследование искусственно созданного отказа.

Определить общий провод, не принимая корпус за доказательство

На полностью обесточенной плате общую шину находят по совокупности признаков: отрицательные выводы входных конденсаторов низковольтной части, выводы GND установленных микросхем, широкие полигоны и соответствующие контакты питания. Затем подтверждают связи измерением. Экран разъёма может соединяться с общим проводом через конденсатор, резистор либо отдельную цепь защиты.

На плате могут существовать аналоговая и цифровая земли, силовой возврат, изолированный интерфейс, «горячий» общий провод первичной части. Они не обязаны быть одной точкой. Звуковая прозвонка через параллельные элементы тоже не гарантирует металлического соединения. Если назначение опорной точки не установлено, подключать к ней заземлённый осциллограф нельзя.

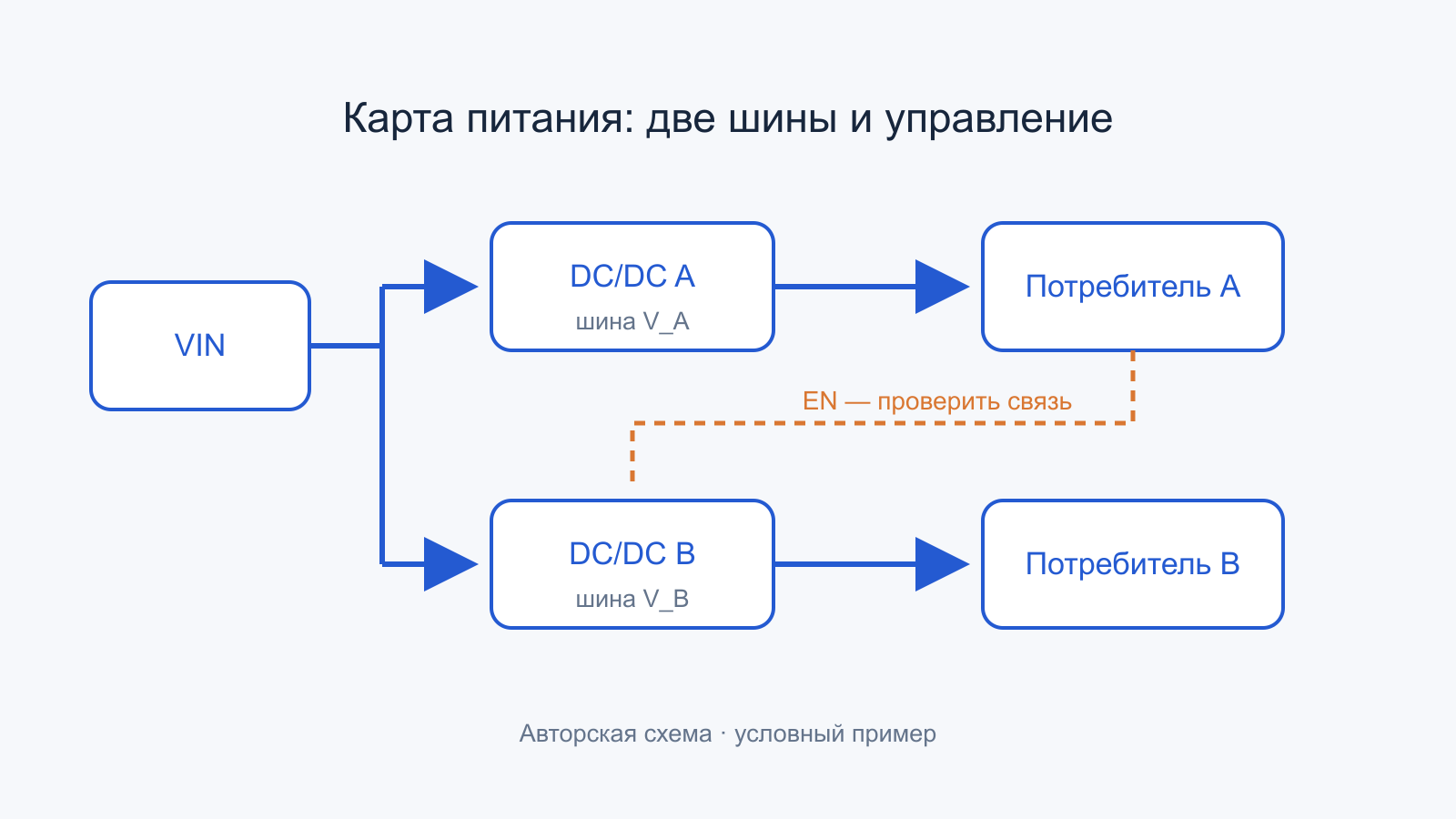

Построить карту питания

Начинают от известного входа: разъём, предохранитель, защита от переполюсовки или перенапряжения, фильтр, преобразователь, нагрузка. Внешний вид подсказывает направление поиска, но не заменяет проверку. Крупный дроссель рядом с микросхемой часто указывает на импульсный преобразователь; точно определить тип позволяют маркировка и документация.

Каждой найденной линии присваивают рабочее обозначение: VIN, V_A, V_B. Если напряжение неизвестно, так и записывают. Номинальное напряжение конденсатора — его допустимый предел в оговорённых условиях, а не напряжение шины. По конденсатору на 16 В нельзя заключить, что на линии должно быть 12 В.

Если таблица не помещается на экране, её можно прокрутить по горизонтали.

Работать с маркировкой как с гипотезой

Короткий код на корпусе бывает неоднозначным. Перед использованием найденного даташита сверяют производителя, корпус, число выводов, метку первого вывода и реальные соединения. Если документ описывает GND на одном выводе, а на плате он связан с входом питания, идентификация требует пересмотра. Не следует выбирать из выдачи первую микросхему с похожими буквами.

Полезнее всего изучить назначение выводов, рекомендуемые условия, пороги включения, последовательность запуска и типовую схему. Раздел Absolute Maximum Ratings описывает границу, за которой возможно повреждение, а не рабочую норму. Диагностический вывод строят по рекомендуемому режиму и электрическим характеристикам с учётом допусков.

Типовая схема помогает узнать структуру узла, но не доказывает номиналы конкретной платы. Производитель устройства мог изменить делитель, использовать внешний сигнал разрешения или другой способ компенсации. Даже правильно определённая микросхема не даёт права подавать питание на неизвестную шину без проверки подключённых потребителей.

Измерения без питания: найти необычное, не объявляя его неисправным

Измеряют сопротивление каждой найденной шины относительно установленного общего провода. Записывают начальное и установившееся показание, полярность и режим. Заряжающиеся конденсаторы дают меняющееся значение. У мощной цифровой нагрузки сопротивление может быть низким в исправном состоянии; единого порога «ниже этого точно короткое» не существует.

Сравнение с исправной платой информативнее случайной нормы из интернета. Сравнивают одинаковые ревизии в одинаковом состоянии: батареи отключены, конденсаторы разряжены, щупы ориентированы одинаково. Разница означает повод для проверки, но её могут создавать установленные опции или состояние полупроводников.

Диодный режим также показывает всю подключённую сеть. Переходы защиты микросхем, встроенный диод MOSFET и параллельные компоненты меняют результат. Для доказательства отказа иногда требуется разъединить участок, но это делают после составления карты. Дроссель, ферритовая бусина и нулевой резистор могут служить границей, однако внешнее сходство не делает их взаимозаменяемыми.

Включение: двигаться по условиям запуска

Проверяют входное напряжение непосредственно на плате, затем питание преобразователей и локальных потребителей. Источник должен соответствовать штатному входу. Ограничение тока выбирают по известной нагрузке и допустимой энергии, контролируя, не стало ли оно причиной отсутствия запуска. Без установленной полярности и назначения контактов включение откладывают.

Если выход преобразователя равен нулю, следующий вопрос — разрешён ли его запуск. EN может удерживаться другой микросхемой, супервизором или контроллером питания. Нельзя произвольно замыкать EN на вход: у вывода есть собственные пределы, а блокировка может быть защитной. Исследуют, какое условие отсутствует выше по цепочке.

Для цифрового узла полезно разделить четыре состояния: нет питания, питание есть, но активен сброс; сброс снят, но нет признаков запуска; запуск есть, но функция нарушена. Такая классификация резко сужает поиск. Отсутствие активности на интерфейсе без команды ещё не доказывает неисправность процессора.

Условный пример: восстановить небольшой узел питания

Рассмотрим учебную плату с внешними изолированными 12 В. Найдены понижающий преобразователь, дроссель и делитель между выходом и GND. Документация правильно идентифицированной микросхемы задаёт опорное напряжение обратной связи 0,6 В. Предположим, после отсоединения влияющих цепей установлены сопротивления верхнего плеча 100 кОм и нижнего 22 кОм.

Для обычного регулируемого выхода ожидаемая установка составит VOUT = 0,6 × (1 + 100 / 22) ≈ 3,33 В. Это расчёт для условной схемы; он применим только при подтверждённой топологии и отсутствии дополнительных токов в узле FB. Значение 3,33 В становится проверяемой гипотезой, а не поводом подавать столько в неизвестную нагрузку.

Если при включении VIN присутствует, EN ниже порога, а выхода нет, пока исследуют цепь EN. Если EN допустим, но видны короткие попытки старта, проверяют нагрузку, ограничения и питание самого преобразователя. Если выход установлен, переходят к тому, получает ли его следующий узел. Одна найденная часть схемы уже задаёт последовательность действий.

Восстановить логику сигнала, а не только его дорожку

Название PGOOD или RESET не определяет тип выхода. Выход с открытым стоком требует подтяжки, и её питание может появляться позже контролируемой шины. Низкий уровень поэтому может означать активную блокировку, отсутствие подтягивающего питания или замыкание. Высокий уровень тоже не всегда гарантирует исправность: цепь может быть оборвана между источником и получателем сигнала.

Проверяют уровень у обоих концов предполагаемой связи и находят подтягивающий резистор. Для перевода напряжения в логическое состояние используют пороги конкретного получателя. Оценка «половина питания» не является универсальным порогом. Контакт разъёма с неизвестным назначением нельзя принудительно подтягивать к удобному напряжению: там может находиться аналоговый вход, выход другого драйвера или шина с меньшим допустимым уровнем.

Последовательный интерфейс исследуют после проверки питания и сброса. Статический высокий уровень на двух линиях может быть обычным состоянием покоя, а постоянный низкий — как неисправностью, так и допустимым состоянием конкретного интерфейса. Без знания протокола осциллограмма позволяет описать активность, амплитуду и время, но не уверенно назвать передаваемые данные правильными.

Если на плате предусмотрен сервисный разъём, сначала устанавливают его распиновку и электрические уровни. Подключение переходника с питанием 5 В к неизвестному низковольтному интерфейсу может повредить исправную часть устройства. Чтение доступного журнала иногда даёт больше информации, чем дальнейшая пайка, но изменение загрузчика или содержимого памяти уже является отдельным вмешательством. До него сохраняют доступные настройки и исходные данные, не выдавая успешную запись прошивки за доказанный ремонт аппаратуры.

Особенности многослойной платы

Дорожка, ушедшая в переходное отверстие, может продолжаться на внутреннем слое. Нельзя уверенно рисовать её маршрут по близости деталей. Достоверно отмечают электрическую связь между точками, а геометрию оставляют неизвестной. Сопротивление щупов и параллельные соединения учитывают, особенно при поиске дефекта силовой дорожки.

Для сложного BGA-узла карта может закончиться на развязывающих конденсаторах. Без документации и доступа к внутренним соединениям дальнейшая локализация иногда невозможна. Массовый прогрев не заменяет диагностику: временное восстановление после нагрева может быть связано с несколькими механизмами и не устанавливает дефект пайки корпуса.

Что считать полезным результатом

Рабочая карта должна содержать фотографии с точками измерения, проверенные соединения, предполагаемые связи, найденную документацию, значения и условия. Неизвестные места оставляют неизвестными. Такая запись позволяет вернуться к плате через неделю и продолжить с последнего доказанного факта.

1. Установить вход питания и безопасный общий провод.
2. Найти преобразователи и проследить отдельные шины.
3. Проверить идентификацию микросхем по реальным соединениям.
4. Снять пассивные измерения и определить обоснованные ожидания.
5. Проверить запуск по цепочке VIN → EN → выход → потребитель.
6. Остановиться при неизвестной изоляции, перегреве, повреждённой батарее или необходимости превысить допустимые режимы.

Без схемы особенно важна дисциплина: различать наблюдение, предположение и подтверждённый вывод. Цель — не угадать все детали конструкции, а собрать достаточно достоверных связей, чтобы объяснить конкретный отказ и проверить решение.

Первичные источники

• Texas Instruments: TPS54202 datasheet — пример документации с выводами VIN, EN, SW и FB; числовой пример статьи не описывает конкретную плату.
• Texas Instruments: Debugging power-supply startup issues — логика проверки питания и запуска.
• Analog Devices: Power-On Reset and Related Supervisory Functions — роль сброса и последовательности питания.
