Ноутбук не включается: как проследить путь питания до первых признаков запуска
После нажатия кнопки ноутбук молчит: экран чёрный, вентилятор неподвижен, индикатор зарядки может гореть или тоже отсутствовать. В другой ситуации вентилятор кратко дёргается и всё гаснет. Одинаковое описание «не включается» скрывает несколько этапов: поступление энергии, работу дежурной логики, запуск основных преобразователей, первоначальные аппаратные проверки и загрузку программы.
Поиск полезно строить по условиям перехода между этими этапами. Найти на плате некоторое напряжение или заменить микросхему с привычной маркировкой недостаточно. Нужно установить, какое звено уже работает, какое следующее действие ожидается и что препятствует ему в этой модели. При отсутствии схемы неопределённые участки отмечают прямо, не подменяя их универсальной «последовательностью для всех ноутбуков».
Содержание статьи
- Различить отсутствие питания, POST, изображения и загрузки
- Сохранить исходное состояние и определить риск
- Проверить внешний источник в подходящем режиме
- Восстановить путь энергии на плате
- Входные ключи: наличие питания ещё не означает разрешение
- Найти питание и состояние дежурной логики
- Проследить разрешения, выходы и сигналы готовности
- Условный сценарий: короткая попытка и возврат в ожидание
- Холодный пуск и повторное нажатие — разные опыты
- Сделать измерения пригодными для повторной проверки
- Когда подозрение переходит к прошивке
- Минимальная конфигурация должна оставаться допустимой
- Как подтвердить восстановление
- Первичные источники
- Читайте также
Различить отсутствие питания, POST, изображения и загрузки
Отсутствие внешних признаков не всегда означает отсутствие электрического запуска. Процессор может проходить часть инициализации без изображения, а неисправность дисплея создаёт впечатление полностью мёртвого устройства. С другой стороны, светодиод на разъёме может питаться отдельной цепью и ничего не говорить о готовности основной платы.
Сначала описывают наблюдаемое: появляется ли индикация при подключении адаптера, меняется ли потребление после кнопки, есть ли код мигания, ответ клавиатуры или изображение на поддерживаемом внешнем выходе. Звуки, сетевой доступ и признаки загрузки операционной системы помогают отделить неисправность видео от отсутствия старта. Каждый такой признак имеет ограниченную область подтверждения.
Производители разделяют No Power, No POST, No Video и No Boot именно потому, что это разные ветви диагностики. Но их встроенные комбинации клавиш и сервисные тесты относятся к определённым моделям. Используют руководство точного устройства; случайная комбинация из инструкции к другой серии не является проверкой всей платформы.
Сохранить исходное состояние и определить риск
Записывают модель ноутбука, обозначение и ревизию платы, характеристики адаптера, предысторию и состояние батареи. После жидкости, переполюсовки или падения обычный многократный запуск может расширить повреждение. Сначала выполняют осмотр и пассивные проверки. Если внутри находятся ценные данные, отдельно определяют, можно ли продолжать испытания с подключённым накопителем.
Разборку, отключение встроенной батареи и сервисный режим выполняют по руководству. Нельзя вытягивать шлейф за провода, замыкать аккумуляторные контакты или вскрывать батарейную сборку. Вздутая батарея, повреждённая изоляция и следы сильного нагрева требуют остановки и безопасного обращения с источником энергии. Сетевой адаптер не вскрывают в рамках этой последовательности.
Плата может оставаться частично запитанной через USB, док-станцию, резервный элемент или подключённое измерительное оборудование. Перед прозвонкой и пайкой отключают все источники и проверяют остаточное напряжение. Даже низковольтная система способна отдать большой ток, достаточный для разрушения дорожки или контакта при случайном замыкании.
Проверить внешний источник в подходящем режиме
Начинают с совместимого исправного адаптера, кабеля и разъёма. Напряжение холостого хода не доказывает достаточную работу под нагрузкой. Фирменный адаптер может иметь отдельную идентификационную линию, а USB-C — требовать согласования режима. Ноутбук способен ограничивать запуск или мощность, если не распознаёт источник, хотя некоторая энергия уже поступает.
Оценивают контакт штекера и поведение светодиода адаптера при подключении. Если он сразу гаснет, возможны перегрузка платы, повреждение кабеля и срабатывание защиты самого источника. Это повод снять питание и исследовать путь, а не повторять подключение до нагрева. Светодиод, который остаётся включённым, также не подтверждает правильность всех параметров.
Испытание без батареи выполняют только там, где оно допускается производителем. Некоторые платформы используют батарею для покрытия пиков нагрузки, а сервисные режимы различаются. Поэтому результат «без батареи не стартует» сам по себе не устанавливает дефект платы. Нужно понимать, должна ли данная конфигурация вообще обеспечивать нормальный запуск.
Восстановить путь энергии на плате
Для типовой модели можно выделить входной разъём, защиту, входные MOSFET, системную шину, зарядный контроллер, батарейный путь и локальные преобразователи. Реальные связи зависят от архитектуры: зарядный узел не обязательно находится последовательно между адаптером и всей системой. Название вывода SYS в одном контроллере не гарантирует такую же функцию у другого.
На обесточенной плате устанавливают общую точку отсчёта и проверяют целостность входного пути. Низкое сопротивление на системной линии или процессорном питании оценивают в контексте подключённой нагрузки. Звуковая прозвонка не доказывает короткое замыкание; параллельные конденсаторы и полупроводники меняют показания и их зависимость от времени.
Схема помогает обозначить проверенные точки: вход разъёма, стороны защитного ключа, питание контроллера, системную шину и выходы преобразователей. Если схемы нет, сначала идентифицируют компоненты по корпусу, маркировке и реальным соединениям. Уверенность в каждой связи фиксируют. Неизвестную шину нельзя считать стандартными 3,3 или 5 В только по расположению дросселя.
Входные ключи: наличие питания ещё не означает разрешение
Силовые MOSFET могут управляться зарядным контроллером, обеспечивать отключение при аварии и препятствовать обратному току. Напряжение до них при отсутствии напряжения после не доказывает пробой или обрыв самого транзистора. Возможно, контроллер не получил питание, не обнаружил адаптер либо удерживает ключ закрытым по обоснованной причине.
Для оценки управления важна разность затвор–исток, а не только напряжение затвора относительно общего провода. В верхнем ключе исток находится на повышенном потенциале. Результаты сопоставляют с точной схемой и характеристиками драйвера. Не поднимают затвор внешним напряжением ради пропуска питания: это обходит логику и способно подать энергию в повреждённый участок.
Полезно разделить входной путь и заряд батареи. Ноутбук может получать системное питание, но не заряжать аккумулятор; либо зарядная индикация существует, а запуск блокируется дальше. Пример контроллера BQ24780S показывает, как в одном узле объединяются выбор источника, программируемые ограничения и мониторинг нагрузки. Это пример архитектуры, а не утверждение, что такая микросхема установлена в каждом ноутбуке.
Найти питание и состояние дежурной логики
До включения основных узлов должна работать та часть системы, которая принимает команду кнопки и управляет запуском. Её состав различается: отдельный embedded controller, интегрированный контроллер питания, дополнительные супервизоры. Некоторые линии существуют постоянно при подключённом источнике, другие появляются только после события. Термин «дежурное питание» без конкретных обозначений слишком неопределёнен.
Сначала проверяют питание управляющего узла, его сброс и необходимые условия тактирования. Правильное напряжение на ближайшем конденсаторе ещё нужно подтвердить на нужном выводе. Если контроллер не получает питание, искать выполнение команды кнопки преждевременно. Если питание присутствует, но сброс удерживается активным, исследуют его причину.
Кнопка может входить в отдельную плату, шлейф или клавиатурный модуль. Проверяют, доходит ли изменение сигнала до получателя при штатном нажатии. Не замыкают произвольные площадки «как кнопку»: внешне похожие точки могут быть питанием, интерфейсом или служебным входом. Прозвонка отсоединённой кнопки и наблюдение её сигнала решают разные задачи.
Проследить разрешения, выходы и сигналы готовности

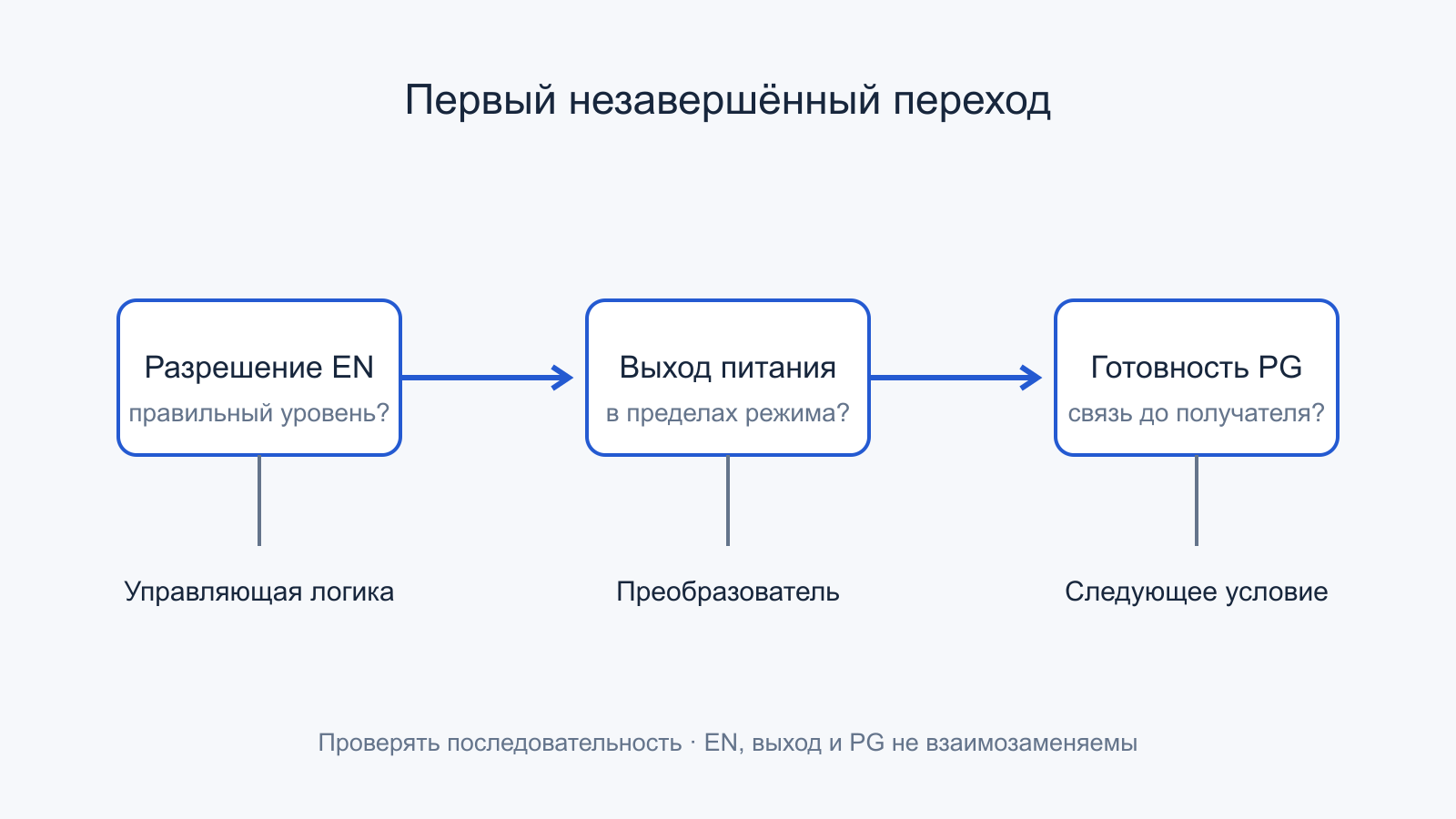

После команды запуска находят первый преобразователь, который должен изменить состояние. Для него проверяют входное питание, разрешение, выход и сигнал готовности, если он предусмотрен. Отсутствие выхода при отсутствующем разрешении направляет поиск в управление; допустимое разрешение при неудачной попытке старта — в преобразователь и его нагрузку.
Сигнал PGOOD может быть выходом с открытым стоком и зависеть от отдельной подтяжки. Низкий уровень поэтому не всегда означает активное сообщение об аварии, а высокий не проверяет целостность всей цепи до получателя. Устанавливают тип выхода и питание подтягивающего резистора. Уровни интерпретируют по требованиям конкретных микросхем.
Несколько каналов осциллографа помогают увидеть порядок событий. Если питание кратко появляется и исчезает, статический мультиметр может показать промежуточное значение. Нужна запись с предысторией, захватившая команду и ближайшие переходы. Измеряют только установленные низковольтные точки безопасным способом. Землю обычного заземлённого щупа нельзя подключать к произвольному плавающему узлу.
Условный сценарий: короткая попытка и возврат в ожидание

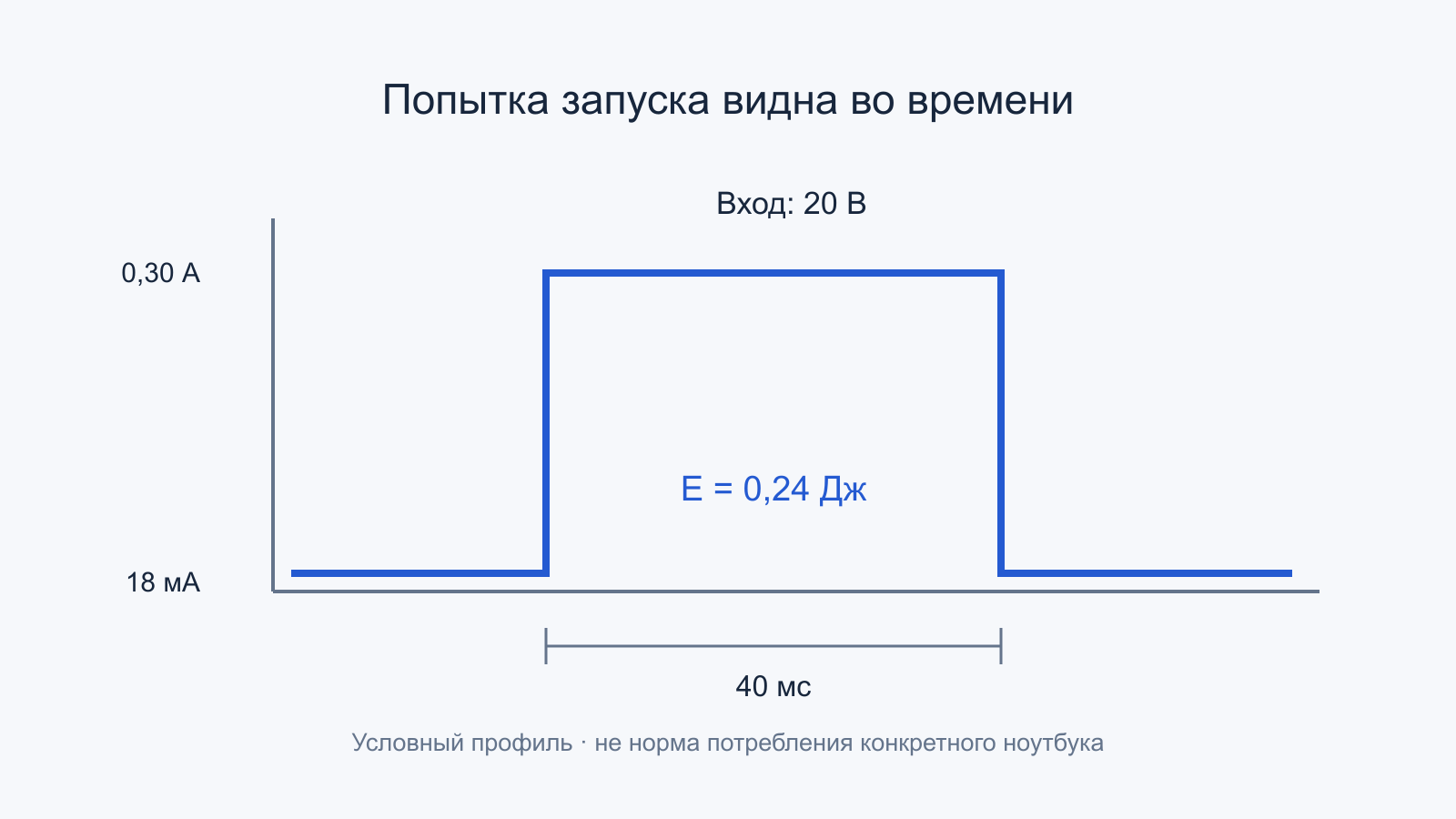

Представим учебную плату с известным изолированным входом 20 В. До кнопки она потребляет 18 мА. После нажатия ток поднимается до 0,30 А примерно на 40 мс, затем возвращается к прежнему уровню. Это подтверждает реакцию на событие и попытку изменить состояние, но не указывает автоматически на неисправный процессор или прошивку.
При условно постоянных 20 В и 0,30 А энергия за этот участок составит E = UIt = 20 × 0,30 × 0,040 = 0,24 Дж. Это вся входная энергия в выбранном окне, а не энергия конкретного компонента и не нормативный профиль ноутбука. Разные исправные платформы имеют разные пусковые последовательности и потребление.
Далее одновременно наблюдают появившуюся вспомогательную линию, её разрешение и готовность. Если напряжение поднялось, но PGOOD не перешёл в ожидаемое состояние, проверяют уровень, длительность и цепь сигнала. Если питание стабильно и готовность получена, а следующее разрешение не появляется, приоритет смещается к управлению. Токовый профиль помог выбрать временное окно, но сам не заменил локализацию.
Холодный пуск и повторное нажатие — разные опыты
После короткого выключения часть цепей может сохранять питание или заряд. Управляющий контроллер не обязательно начинает с того же состояния, что после полного штатного снятия энергии. Поэтому успешный повторный пуск после неудачного первого ещё не означает случайный контакт. Сравнивают одинаковые интервалы ожидания и фиксируют, от каких источников плата оставалась подключённой.
Если отказ возникает только после полного обесточивания, исследуют первоначальное нарастание питаний, сброс и переход между источниками. Если только после сна — дополнительно рассматривают сохранение состояния и процедуру пробуждения. Эти сценарии пересекаются по аппаратуре, но не обязаны проходить одну последовательность. Названия системных состояний и соответствующие сигналы проверяют по платформе.
Для редкого старта полезно заранее настроить регистрацию. Триггер по кнопке сохраняет попытку, но может пропустить событие, произошедшее до нажатия. Запуск по провалу системной шины, напротив, лучше показывает аварийное отключение. Предысторию и длительность выбирают по поставленному вопросу. Нельзя считать отсутствие события в коротком окне доказательством его отсутствия вообще.
Сделать измерения пригодными для повторной проверки
Для каждой точки записывают обозначение, способ определения, ожидаемый диапазон и реальный результат. Отдельно указывают состояние: адаптер подключён, батарея отсоединена по процедуре, кнопка ещё не нажата или идёт попытка запуска. Число без состояния плохо переносится на следующий опыт. То, что должно быть нулём в ожидании, может стать обязательным питанием после команды.
На плотной плате заранее выбирают доступные контрольные точки. Не пытаются удерживать несколько щупов между соседними выводами руками во время включения. Скольжение наконечника может соединить системный вход с сигнальной линией и создать новый отказ. Если безопасного доступа нет, используют предусмотренный переходник или откладывают измерение до подходящей подготовки.
Сравнение с исправной платой имеет смысл при одинаковых ревизии, конфигурации, прошивке и нагрузке. Отличающееся потребление само по себе не доказывает повреждение: одна плата может заряжать батарею, а другая находиться у установленного предела заряда. Полезнее сравнить конкретный незавершённый переход и сопровождающие его условия. Это делает наблюдение проверяемым и уменьшает зависимость от чужих неописанных «нормальных токов».
Когда подозрение переходит к прошивке
Прошивка становится обоснованной гипотезой после проверки условий её выполнения, а не после обнаружения на плате флеш-памяти. Полезны история обновления, доступная сервисная диагностика и сравнение версий с точной ревизией. Начальное считывание памяти, если оно безопасно и разрешено конструкцией, отличается от записи нового образа.
Перед вмешательством сохраняют доступное исходное содержимое и уникальные данные устройства. Случайный образ похожей платы может изменить конфигурацию, идентификаторы или управление питанием. Не используют перепрошивку как замену отсутствующей карте измерений. Даже успешно проверенная запись подтверждает совпадение данных с файлом, а не совместимость файла и исправность аппаратуры.
Отдельно учитывают защиты и состояния батареи. Плата может ограничивать запуск при недостоверной температуре, неисправном вентиляторе или ошибке обязательного периферийного узла. Коды и журналы интерпретируют по модели. Отключение датчика или обход блокировки ради появления изображения не устраняет исходную причину и может создать опасный режим.
Минимальная конфигурация должна оставаться допустимой
Исключение внешних устройств и необязательных модулей иногда локализует перегрузку. Но нельзя автоматически считать любой отключённый шлейф необязательным. Через него могут проходить кнопка, идентификация, датчик, вентилятор или сигналы разрешения. Состав минимальной конфигурации определяют по сервисной документации и архитектуре платы.
После каждой перестановки сохраняют, что именно изменилось. Работа с одним модулем памяти помогает исследовать POST, но она не объясняет отсутствие питания управляющего контроллера. Подключение внешнего дисплея имеет смысл после признаков запуска и при поддержке этого выхода на ранней стадии. Правильная проверка должна соответствовать уже достигнутому этапу.
Как подтвердить восстановление
После ремонта повторяют холодный запуск, выключение, работу от поддерживаемых источников и зарядку. Проверяют, исчезла ли первоначальная причина блокировки, а не только появилось ли изображение. Нужны рабочая нагрузка, переходы питания и проверка функций, которых касалось вмешательство: клавиатуры, портов, вентилятора, сна и пробуждения.
В отчёте сохраняют точки и порядок появления питаний, условия запуска и найденную причину. Если участок без схемы остался неизвестным, это ограничение указывают. Успех одного включения не доказывает исправность всех линий и ресурс платы после тяжёлого механического или жидкостного повреждения.
- Отделить No Power от отсутствия POST, видео и загрузки.
- Проверить совместимый источник и безопасное исходное состояние.
- Проследить вход, защитные ключи и системное питание.
- Подтвердить питание, сброс и реакцию управляющей логики на кнопку.
- Найти первый незавершённый переход EN → выход → готовность.
- Использовать токовый профиль как временную подсказку, а не диагноз.
- Проверять прошивку и минимальную конфигурацию только в обоснованном объёме.
- Повторить штатные пуски, нагрузку и переходы после ремонта.
Первичные источники
- Dell — Resolve No Power, No POST, No Boot or No Video Issues: разграничение стадий; сервисные действия выбирают по конкретной модели.
- Texas Instruments — BQ24780S datasheet: пример выбора источника, зарядного управления и мониторинга мощности в ноутбучной архитектуре.
