Что осциллограф показывает там, где мультиметра уже недостаточно

Мультиметр показывает 3,3 В, а устройство перезапускается. На выходе драйвера есть «какое-то напряжение», но двигатель дёргается. Две цифровые линии имеют правильные средние уровни, а обмен не проходит. Во всех случаях проблема может находиться во времени: короткий провал, неверная длительность импульса или нарушенная последовательность сигналов.

Осциллограф добавляет к значению напряжения его изменение во времени. Он не отменяет мультиметр и не превращает любую картинку в диагноз. Полезное измерение начинается с вопроса: какое событие нужно увидеть, относительно какой точки и с каким временным разрешением?

Содержание статьи

1. Что именно скрывает одно число
2. Безопасное подключение — часть измерения
3. Начать с щупа
4. Настроить масштаб и связь входа
5. Триггер превращает наблюдение в захват события
6. Условный пример: почему ШИМ обманывает интуицию
7. Полоса и дискретизация решают разные задачи
8. Автоматические измерения тоже требуют проверки
9. Как сохранять результат для диагностики
10. Первичные источники
11. Читайте также

Что именно скрывает одно число

В режиме постоянного напряжения мультиметр обычно показывает результат обработки сигнала за некоторое время. Краткий провал может почти не изменить показание. В режиме переменного напряжения важны полоса, способ обработки и допустимый коэффициент амплитуды; обозначение True RMS не означает корректное измерение любых высокочастотных импульсов.

Осциллограф позволяет различить постоянную составляющую, пульсации, выбросы, редкие события и задержки. Важна не только амплитуда. Провал на 100 мкс и такой же провал на 100 мс могут иметь совершенно разные последствия для устройства. Уровень, который логически допустим в установившемся состоянии, может оказаться неподходящим во время фронта или запуска.

Если таблица не помещается на экране, её можно прокрутить по горизонтали.

Безопасное подключение — часть измерения

Для первого опыта выбирают известную изолированную низковольтную плату. У большинства настольных осциллографов металлические части BNC, земли каналов и защитный провод PE соединены. Зажим земли щупа не является независимым измерительным входом. Его подключение к произвольному узлу может замкнуть этот узел на землю через прибор.

Нельзя отключать защитное заземление осциллографа или подключать обычный зажим к «горячей земле» сетевого источника. Для измерения между плавающими точками нужны предназначенные для этого дифференциальные или изолированные средства с подходящими пределами, категорией и допустимым синфазным напряжением. Питание от батареи само по себе не доказывает изоляцию каналов.

Подключают щуп по инструкции производителя, заранее установив общий провод и пределы входа. USB-кабель, генератор или программатор могут добавить связь с PE и изменить ранее плавающую систему. Если есть сомнение в топологии, измерение под напряжением останавливают до выяснения. Разделительный трансформатор не снимает опасность прикосновения к первичной цепи.

Начать с щупа

Щуп — электрическая нагрузка на исследуемый узел. Помимо входного сопротивления у него есть ёмкость и индуктивность соединения. Он может затормозить фронт, изменить работу генератора или добавить звон. Поэтому неизвестную точку не начинают исследовать щупом ×1 только потому, что так удобнее масштаб.

Для подходящих низковольтных задач пассивный щуп ×10 часто уменьшает нагрузку по сравнению с ×1, но конкретные характеристики проверяют в документации. Коэффициент на щупе и в меню канала должен совпадать. Ошибка даст неверные подписи напряжения и автоматические измерения, хотя форма может выглядеть правдоподобно.

Пассивный щуп компенсируют на предусмотренном выходе прибора согласно инструкции. Слишком округлый или чрезмерно заострённый прямоугольный сигнал указывает на несогласованную компенсацию. Это проверка измерительного тракта, а не неисправности платы. После смены канала или щупа её повторяют при необходимости.

Для быстрых событий применяют короткий предусмотренный производителем контакт с общим проводом. Длинный «крокодил» создаёт петлю, которая принимает помехи и добавляет индуктивность. Если выброс сильно меняется при сокращении петли, сначала оценивают измерительную ошибку. При этом короткий контакт не оправдывает подключение к опасному потенциалу.

Настроить масштаб и связь входа

Вертикальный масштаб выбирают так, чтобы сигнал занимал заметную часть экрана без ограничения входа. Положение луча и допустимое смещение не заменяют проверку предельного напряжения. Режим входа 50 Ом существенно отличается от 1 МОм и допустим далеко не для любого источника сигнала или уровня.

Связь DC показывает постоянную составляющую вместе с изменениями. AC отделяет постоянную часть, но искажает достаточно медленные изменения и не подходит для оценки абсолютной глубины долгого провала. Для проверки питания обычно начинают с DC; выделять малую пульсацию удобнее соответствующими средствами прибора, сохраняя понимание того, какие частоты подавлены.

Временной масштаб должен охватывать событие и его окружение. Сначала полезен обзор запуска, затем увеличение интересующего участка. Если сразу поставить очень быстрый масштаб, длинная пауза между попытками старта останется за пределами записи. Если масштаб слишком медленный, узкий импульс может потеряться.

Триггер превращает наблюдение в захват события

Автоматический запуск удобен для знакомства с сигналом, но не всегда фиксирует редкий отказ. Для провала питания задают запуск по падающему фронту на осмысленном уровне, а для ненормального импульса — условие по длительности, если прибор его поддерживает. Одиночный захват сохраняет запись для анализа вместо её немедленной замены следующей.

Часть памяти выделяют под предысторию: причину нужно видеть до момента сброса. Наблюдение нескольких каналов помогает определить порядок событий. Например, команда включения нагрузки появилась первой, затем упало питание, затем активировался RESET. Это сильнее одиночного снимка одного сигнала, хотя причинность всё равно проверяют отдельным опытом.

Условный пример: почему ШИМ обманывает интуицию

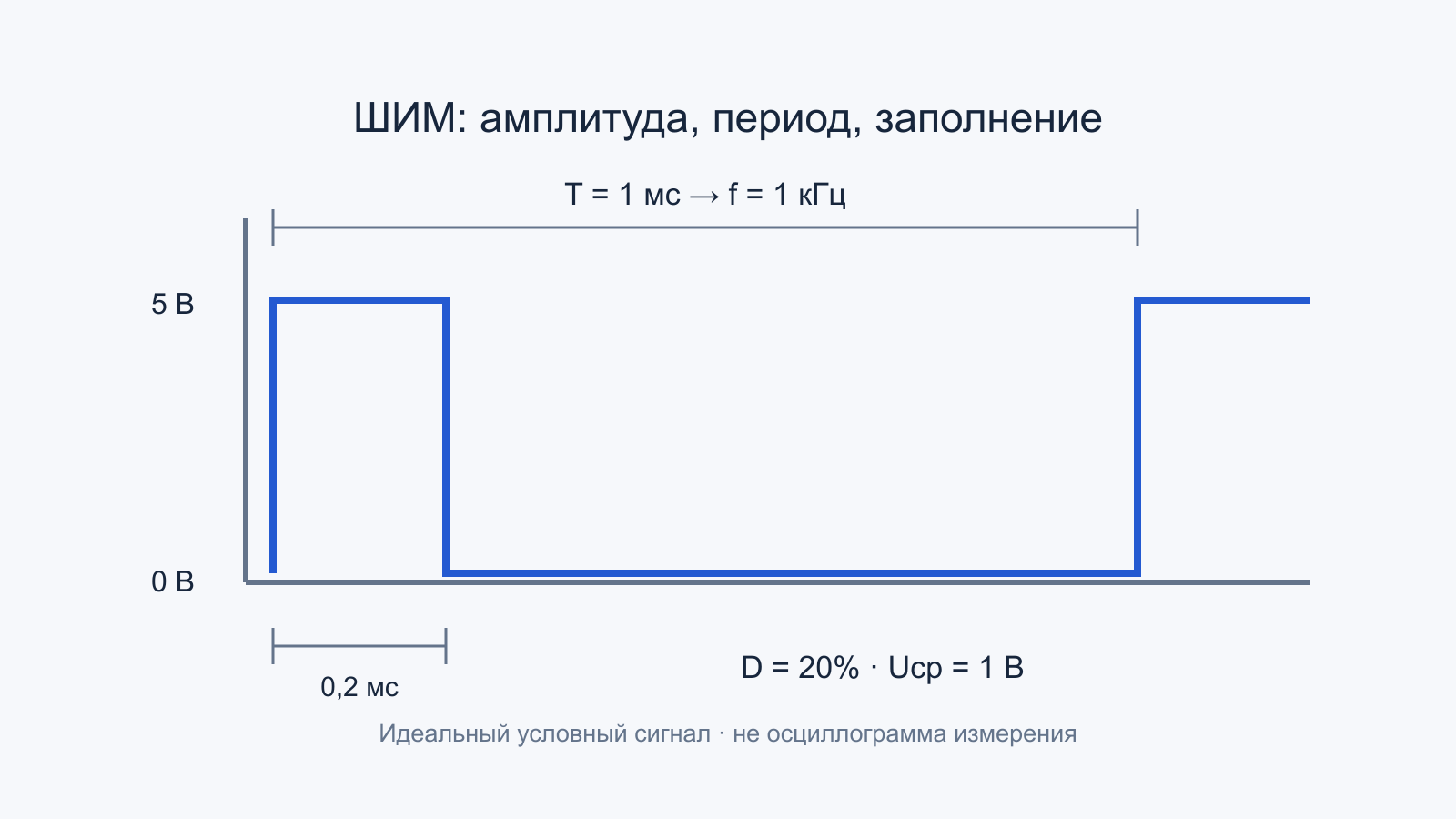

Пусть идеальный учебный сигнал переключается между 0 и 5 В, имеет частоту 1 кГц и заполнение 20%. Период T = 1 / f = 1 мс; длительность высокого уровня равна 0,2 мс. Среднее значение составляет 5 × 0,2 = 1 В. Увидев на мультиметре около 1 В, нельзя заключать, что драйвер формирует недостаточную амплитуду.

Для этого идеального сигнала полное действующее значение равно 5 × √0,2 ≈ 2,24 В. Это математическое значение с постоянной составляющей, а не обещание показания в AC-режиме любого мультиметра. Осциллограф покажет, что амплитуда достигает 5 В, и позволит отдельно оценить период и длительность. Реальный сигнал дополнительно может иметь падение на ключе, выбросы и наклон фронта.

Так же средние 3,3 В не исключают редких провалов питания. Оценивают минимум, длительность и совпадение с работой нагрузки, затем сравнивают с требованиями конкретного потребителя. Случайная «красивая осциллограмма» без масштаба и настроек не является измерительным результатом.

Полоса и дискретизация решают разные задачи

Полоса аналогового тракта определяет, какие изменения проходят к преобразованию. Частота дискретизации определяет интервалы между отсчётами. Высокая частота дискретизации не восстановит фронт, уже сглаженный недостаточной полосой щупа и входа. И наоборот, достаточная полоса не спасёт запись с редкими отсчётами.

Для цифровых сигналов важна скорость фронта, а не только частота повторения импульсов. Медленно повторяющийся импульс может иметь очень быстрый фронт. При недостаточной дискретизации возникает наложение спектров: на экране появляется ложная низкая частота или кажущаяся стабильность. Проверяют фактическую частоту отсчётов и её изменение при переключении масштаба и числа каналов.

В учебном примере при 10 миллионов отсчётов в секунду расстояние между отсчётами равно 100 нс. Импульс длительностью 1 мкс охватит примерно десять интервалов, а импульс 20 нс может вообще не попасть в отсчёт. Конкретный захват зависит также от тракта и режима регистрации. Интерполяция дорисовывает кривую между точками, но не создаёт отсутствующие данные.

Автоматические измерения тоже требуют проверки

Частотомер внутри осциллографа может посчитать звон отдельными фронтами, а измерение размаха — принять единичную помеху за рабочую амплитуду. Для нестандартного сигнала проверяют, какой участок записи использован и как определены уровни. Курсорное измерение помогает проверить автоматический результат, но точность всё равно ограничена трактом и отсчётами.

Усреднение уменьшает несвязанный шум у повторяемого сигнала, однако может скрыть редкое нарушение или размазать меняющийся фронт. Для поиска единичного сброса сначала сохраняют отдельные захваты. Режим высокой разрешающей способности тоже меняет обработку и полосу; его преимущества нужно сопоставлять с длительностью искомого события. Универсальной настройки «для всего ремонта» нет.

Малую пульсацию на большой постоянной составляющей полезно измерять с учётом собственного шума прибора. Проверяют фон при корректно замкнутом измерительном входе согласно инструкции и сопоставляют его с полученным результатом. Если измеряется сигнал того же порядка, что шум тракта, точная цифра на экране не делает результат достоверным. Иногда нужен другой щуп, меньшая полоса или более подходящий прибор.

Ограничение полосы может облегчить оценку низкочастотной пульсации, но уберёт быстрые выбросы. Поэтому вместе с числом обязательно сохраняют настройку фильтра. Запись «пульсация 20 мВ» без указания размаха или действующего значения, полосы и режима подключения неоднозначна. Для сравнения до и после ремонта используют одинаковые условия и один способ расчёта.

Как сохранять результат для диагностики

К записи прикладывают точки подключения, коэффициент щупа, режим связи, полосу, временной масштаб, частоту дискретизации и условие запуска. Полезно сохранять исходную форму в формате прибора, если он доступен, и изображение с читаемыми шкалами. Скриншот без этих данных легко истолковать неверно.

1. Сформулировать, какой временной параметр проверяется.
2. Установить безопасную опорную точку и подходящий щуп.
3. Проверить компенсацию и соответствие коэффициента деления.
4. Настроить DC/AC, масштабы, частоту отсчётов и запуск.
5. Сопоставить событие с другими сигналами и исключить влияние подключения.
6. Повторить измерение после изменения одной причины.

Мультиметр отвечает на важные вопросы о статическом режиме, осциллограф — о форме и последовательности событий. Качество диагностики определяется тем, насколько правильно выбран вопрос и насколько честно учтены ограничения измерительного тракта.

Первичные источники

• Tektronix: ABCs of Probes — нагрузка щупа, заземление и измерительные артефакты.
• Tektronix: Evaluating Oscilloscopes — полоса, дискретизация и длина записи.
• Tektronix: Oscilloscope Systems and Controls — связь входа, триггеры и захват событий.
