Конденсатор выглядит исправным: какие измерения действительно нужны
Плоская крышка электролитического конденсатора не доказывает его исправность. Он может потерять ёмкость, иметь повышенные потери или утечку без видимого повреждения. Обратная ошибка тоже распространена: любое отклонение показания на плате приписывают конденсатору, хотя измеритель видит параллельные цепи.
Полезная проверка отвечает на конкретный вопрос: какой параметр необходим в этом узле и соответствует ли он условиям работы? Для фильтра питания, времязадающей цепи и высокоомного аналогового входа важны разные свойства. Одного числа в микрофарадах или универсальной таблицы ESR для полноценного вывода недостаточно.
Содержание статьи
- Реальный конденсатор — несколько элементов одновременно
- Подготовка: снять питание и проверить заряд
- Ёмкость: сравнивать при одинаковых условиях
- ESR: число имеет смысл вместе с частотой
- Утечка: отделить зарядный ток от установившегося
- Керамика: номинал без рабочего напряжения неполон
- Условный пример: правильная ёмкость, плохая работа фильтра
- Дополнительные параметры: когда они действительно нужны
- Замена требует больше, чем совпадения микрофарад
- Первичные источники
- Читайте также
Реальный конденсатор — несколько элементов одновременно

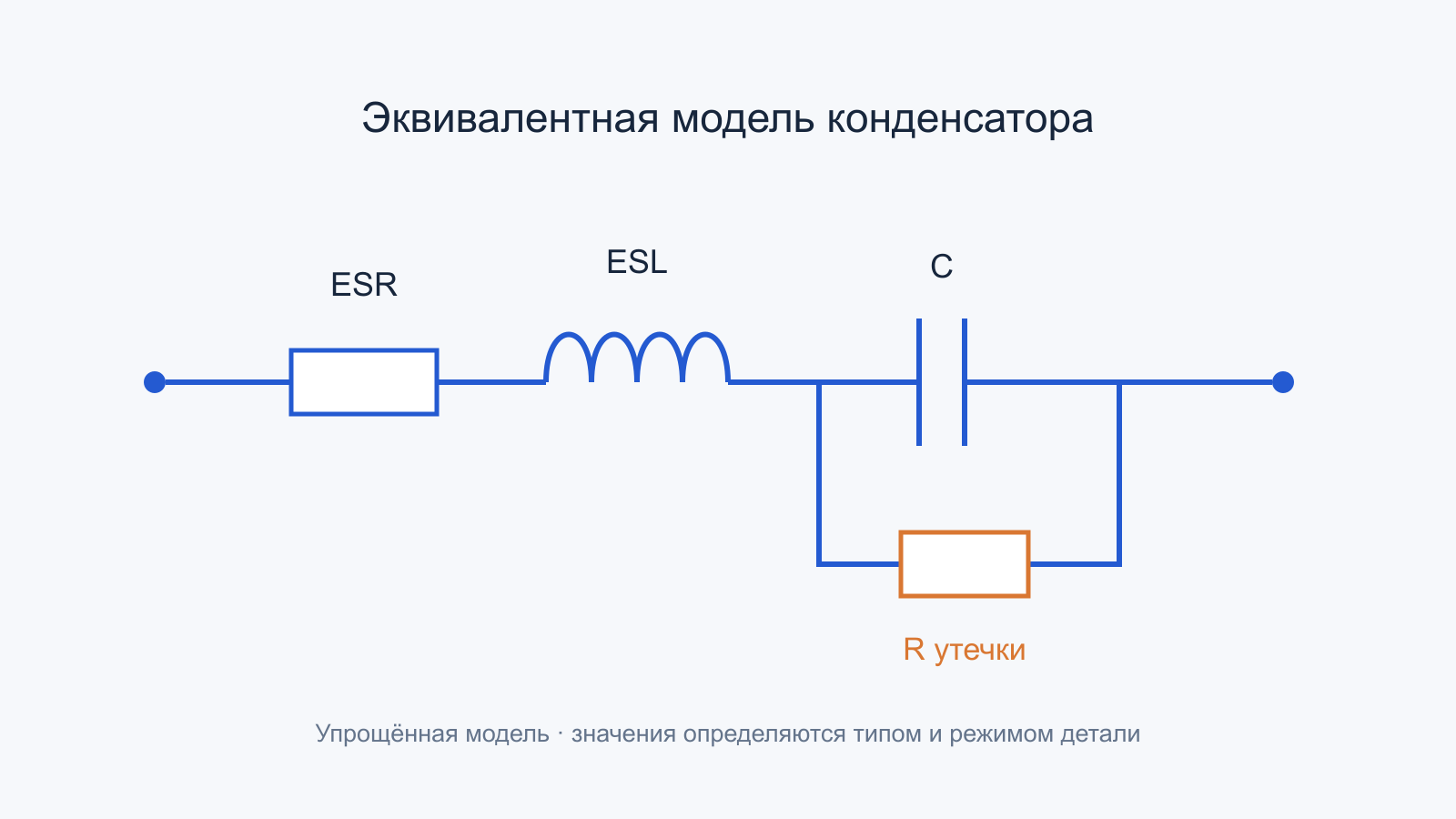

Упрощённая модель включает идеальную ёмкость C, последовательное сопротивление ESR, последовательную индуктивность ESL и параллельную утечку. Она объясняет, почему деталь с правильной ёмкостью может плохо фильтровать пульсации или разряжать высокоомную цепь. Параметры зависят от частоты, температуры, напряжения и технологии.
Ёмкость определяет связь заряда и напряжения; ESR характеризует потери при переменном токе; утечка описывает постоянный ток через неидеальный диэлектрик. ESL становится заметной на быстрых изменениях. Ни один параметр нельзя полностью восстановить по другому: нормальная ёмкость не гарантирует низкую утечку, а низкий ESR не подтверждает достаточную ёмкость.
Подготовка: снять питание и проверить заряд
Перед измерением отключают все источники, включая батареи, интерфейсы и резервное питание. Конденсатор разряжают предусмотренным производителем способом или подходящей разрядной цепью. Её выбирают по напряжению, энергии, импульсной мощности и изоляции. Замыкание отвёрткой повреждает выводы и создаёт опасный разряд.
Запасённая энергия равна E = CU²/2. В условном низковольтном примере 1000 мкФ при 12 В содержат 0,072 Дж. При том же номинале ёмкости рост напряжения увеличивает энергию квадратично. Поэтому метод обращения с маленьким конденсатором низковольтной платы нельзя переносить на накопитель сетевого блока.
После разряда мультиметром проверяют остаточное напряжение, затем повторяют проверку: возможны подпитка и диэлектрическая абсорбция. Измерять ёмкость или сопротивление на заряженной детали нельзя. Для достоверной проверки компонент часто приходится отсоединить от схемы хотя бы одним выводом, соблюдая осторожность с площадками платы.
Ёмкость: сравнивать при одинаковых условиях
Маркировка задаёт номинал, а документация — допуск и условия измерения. Например, у конкретной серии алюминиевых электролитов ёмкость может нормироваться на 120 Гц при заданной температуре. Результат другого прибора на другой частоте не всегда непосредственно сравним с этим числом. Условия следует читать для конкретной детали.
Мультиметр с функцией ёмкости удобен для первичной проверки, но его алгоритм и диапазон ограничены. Утечка, остаточное напряжение и параллельное сопротивление могут искажать результат. При малых ёмкостях учитывают ёмкость щупов и выполняют предусмотренную компенсацию; при больших ждут завершения измерения.
LCR-метр позволяет выбрать частоту, уровень тестового сигнала и модель представления. Последовательная Cs и параллельная Cp — разные эквивалентные описания; при заметных потерях числа могут различаться. Для сравнения используют режим из документации или обоснованный режим задачи и записывают настройки вместе с результатом.
ESR: число имеет смысл вместе с частотой
Эквивалентное последовательное сопротивление создаёт потери и скачок напряжения при изменении тока. В условном приближении ΔU_ESR = ΔI × ESR. Если ток изменился на 0,5 А, а ESR равен 0,20 Ом, мгновенная составляющая изменения составит 0,10 В. Это не вся просадка: затем влияют ёмкость, регулятор, проводники и паразитные индуктивности.
Мощность потерь от переменного тока оценивается как P ≈ I_RMS² × ESR, если использован ESR для соответствующего спектра и условий. При 0,5 А действующего тока и 0,20 Ом получится 0,05 Вт. Для реальной широкополосной пульсации параметры распределены по частотам, поэтому единичное число даёт только приближение.
ESR зависит от технологии, размеров, частоты и температуры. Универсальная таблица «допустимое сопротивление по ёмкости и напряжению» годится только как грубый ориентир. Сравнивают со спецификацией конкретной серии, измерением заведомо исправного аналогичного элемента или требованиями узла. Полимерный, жидкостный электролитический и керамический конденсаторы имеют разные характеристики.
Низкий ESR в схеме особенно легко истолковать неправильно: исправные конденсаторы, стоящие параллельно, могут скрыть неисправный. Измеритель показывает их совместный импеданс. Высокий результат тоже требует проверки контакта щупов и частоты. Подозрительный компонент подтверждают после отделения от параллельной сети.
Утечка: отделить зарядный ток от установившегося
Сразу после подачи постоянного напряжения через конденсатор идёт зарядный ток. Он не равен утечке. Для проверки утечки задают контролируемые напряжение, ограничение тока, температуру и время выдержки согласно документации детали. Измерение проводят вне схемы, если подключённая нагрузка иначе попадёт в результат.
Нельзя безусловно прикладывать максимальное напряжение, указанное на корпусе, к любой неизвестной детали. Учитывают полярность, состояние, технологию, историю хранения и возможности безопасного испытания. У сильно повреждённого электролита даже ограниченный опыт может закончиться нагревом или разрушением; его внешний дефект уже является основанием для выбраковки.
У алюминиевого электролита после хранения ток может снижаться по мере восстановления оксидного слоя. Это не означает, что любой старый конденсатор следует «лечить» напряжением. Процедуры восстановления относятся к конкретным изделиям и условиям производителя; они не возвращают потерянный электролит и не устраняют механические повреждения.
Результат сравнивают с допустимой утечкой после заданного времени, а не с первым отсчётом амперметра. Слишком малый ток требует учёта утечки проводов, загрязнения и входных характеристик прибора. Мегомметр также не является универсальным тестером конденсаторов: его испытательное напряжение может превышать пределы детали.
Керамика: номинал без рабочего напряжения неполон
У керамических конденсаторов класса II, например X5R и X7R, эффективная ёмкость может заметно уменьшаться при постоянном смещении. Поэтому исправный MLCC, измеренный без смещения, способен показывать номинал и давать существенно меньшую ёмкость в работающей схеме. Величину изменения определяют по данным конкретного артикула, а не только по размеру и надписи.
Условно: если выбранная деталь номиналом 10 мкФ сохраняет в рабочем режиме 60%, эффективная ёмкость составляет 6 мкФ. Это арифметический пример, а не характеристика всех X7R. Повышение номинального допустимого напряжения само по себе не гарантирует нужной зависимости; выбирают конкретный компонент по его кривым и условиям.
Механическая трещина MLCC может давать утечку или периодическое замыкание. При осмотре учитывают изгиб платы, расположение около креплений и разъёмов, следы удара. Измерение при комнатной температуре без механической нагрузки не всегда воспроизводит дефект. При этом намеренное изгибание платы под питанием способно создать новые трещины.
Условный пример: правильная ёмкость, плохая работа фильтра
На учебной низковольтной плате питание проваливается при скачке нагрузки. Снятый конденсатор показывает близкую к маркировке ёмкость, но его ESR заметно выше спецификации выбранной серии в сопоставимых условиях. Это согласуется с резкой составляющей провала. Для проверки контролируют исходный переходный процесс после установки соответствующей замены.
Отдельно можно оценить ёмкостную часть: при приблизительно постоянном дополнительном токе ΔU_C ≈ I × Δt / C. Для условных 0,1 А, 1 мс и 1000 мкФ получается 0,10 В. Реальный регулятор в это время изменяет отдаваемый ток, поэтому расчёт является моделью короткого участка, а не точным предсказанием всей осциллограммы.
Если после замены провал исчез, это подтверждает связь с конденсатором, но ещё проверяют его нагрев, пульсации и причину преждевременного отказа. Рядом мог находиться перегревающийся силовой элемент, либо фактический ток пульсаций превышал возможности серии. Повторная установка того же типа без устранения причины может дать временный результат.
Дополнительные параметры: когда они действительно нужны
Тангенс угла потерь D, или tan δ, связывает активную и реактивную составляющие импеданса. В упрощённой последовательной RC-модели D ≈ 2πfC × ESR. Поэтому сравнивать значения D, измеренные на разных частотах, как одну универсальную характеристику нельзя. При значимой индуктивности и сложном поведении диэлектрика простая модель требует уточнения.
С ростом частоты ёмкостное сопротивление уменьшается, но индуктивная составляющая растёт. Около собственной резонансной частоты поведение меняется; выше неё конденсатор уже нельзя рассматривать как идеальную ёмкость. Для высокочастотной развязки важны также корпус, монтаж и путь возвратного тока. Большая ёмкость, расположенная далеко от потребителя, не обязательно заменяет локальную керамику.
Диэлектрическая абсорбция проявляется как частичное восстановление напряжения после разряда и как память предыдущего состояния. В фильтре питания она может быть второстепенной, а в интеграторе или устройстве выборки и хранения — существенной. Нужный набор испытаний определяется функцией узла: проверять всё подряд сложнее, чем заранее понять, какой механизм способен объяснить наблюдаемый отказ.
Замена требует больше, чем совпадения микрофарад
Проверяют допустимое напряжение с учётом пиков, полярность, температурный диапазон, ток пульсаций, ESR, ресурс в заданном режиме, размеры и выводы. Для некоторых регуляторов стабильность зависит от допустимого диапазона ESR выходного конденсатора. Установка «самого низкого ESR» без чтения документации может изменить устойчивость петли.
Защитные конденсаторы сетевого фильтра заменяют изделиями соответствующего назначения и класса, а не обычной деталью с похожим напряжением. Если нарушены изоляция или конструктивные зазоры, одного электрического номинала недостаточно. Такие узлы требуют сервисной процедуры и проверки безопасности.
- Определить функцию конденсатора и нужные параметры.
- Отключить питание, безопасно разрядить и проверить напряжение.
- Измерить ёмкость и потери в сопоставимых условиях.
- При необходимости проверить утечку по документации конкретной детали.
- Учесть параллельные цепи, температуру и смещение MLCC.
- Проверить замену в исходном рабочем режиме.
Конденсатор признают подходящим по совокупности параметров и функции в схеме. Внешний вид помогает найти повреждение, а измерения позволяют понять, почему даже аккуратно выглядящая деталь перестала выполнять свою задачу.
Первичные источники
- Analog Devices: Capacitance and Capacitors — модель паразитных параметров.
- Murata: DC bias characteristics of ceramic capacitors — зависимость ёмкости керамики от смещения.
- KEMET: ELH Aluminum Electrolytic Capacitors — пример спецификации ёмкости, утечки и условий измерения конкретной серии.
