USB-C не заряжает устройство: диагностика разъёма, кабеля и согласования питания
Ноутбук показывает подключённое питание, но процент батареи уменьшается. Телефон заряжается только при одном положении штекера. Устройство с USB-C работает от одного адаптера и не реагирует на другой, хотя на обоих написано «быстрая зарядка». Внешне симптомы похожи, но искать причину приходится в разных местах: контактах, кабеле, определении подключения, согласовании мощности или собственно зарядном тракте.
USB-C — название разъёма и связанных правил подключения, а не обещание одинаковых возможностей всех портов. Форма штекера не сообщает, поддерживает ли конкретный порт вход питания, какой протокол нужен устройству и какую мощность способен передать выбранный кабель. Поэтому диагностика начинается с установления совместимой конфигурации, а не с замены разъёма или принудительной подачи повышенного напряжения.
Содержание статьи
- Разделить питание через USB-C на несколько процессов
- Описать симптом до разборки
- Собрать контрольную конфигурацию
- Осмотреть разъём без создания нового повреждения
- Что полезного даёт USB-тестер
- Увидеть, на каком этапе прекращается согласование
- Проверки на плате: от VBUS к батарее
- Условный расчёт: питание подключено, заряд почти отсутствует
- Полностью разряженное устройство и питание логики порта
- Сопоставить несколько наблюдений, а не один результат
- Ошибки, которые делают вывод преждевременным
- Что проверить после ремонта
- Первичные источники
- Читайте также
Разделить питание через USB-C на несколько процессов
У подключения есть физический и логический уровни. Контакты VBUS и GND передают энергию. Линия конфигурации CC помогает обнаружить подключение, определить роли и ориентацию. Если используется USB Power Delivery, через CC проходит обмен сообщениями, по которому источник и потребитель согласуют условия питания. Затем отдельные ключи и преобразователи устройства распределяют энергию между системой и батареей.
Линии USB-данных работают по своим правилам. Передача файлов не доказывает возможность быстро заряжать устройство, а успешная зарядка не проверяет высокоскоростные пары. Некоторые порты предназначены для вывода питания, некоторые принимают его, другие меняют роль. На ноутбуке два внешне одинаковых порта могут иметь разные функции; их устанавливают по руководству точной модели.
В обычном Type-C соединении C–C источник обнаруживает потребителя по CC прежде, чем подать штатное питание VBUS. Дальнейшее повышение напряжения при PD требует согласованного обмена. Поэтому отсутствие напряжения у неподключённого источника само по себе не означает отказ. И наоборот, наличие базовых 5 В не доказывает, что согласован режим, необходимый ноутбуку. Старые соединения с USB-A и фирменные протоколы рассматривают отдельно.
Описать симптом до разборки
Фиксируют модель устройства, используемый порт, адаптер, кабель, состояние батареи и нагрузку. Уточняют, заряжается ли выключенное устройство, меняется ли результат при перевороте штекера и появилось ли нарушение после падения или жидкости. Полезно записать дословное сообщение системы: «медленное зарядное устройство», «подключено, не заряжается» и «внешнее питание не обнаружено» направляют поиск по-разному.
Не следует считать любой неизменный процент отказом зарядки. Возможны установленный предел заряда, температурная пауза, почти полная батарея или режим сохранения ресурса. Проверяют настройки производителя и изменение состояния за достаточное время. Процент является оценкой контроллера батареи, а не прямым измерением мгновенного зарядного тока.
Важен и масштаб времени. Несколько секунд после подключения могут уходить на обнаружение и переход в рабочий режим. Повторяющееся подключение и отключение раз в несколько секунд уже похоже на нестабильность, но не говорит, что виноват именно PD-контроллер. Такой цикл могут создавать плохой контакт, защита адаптера, короткое замыкание после входного ключа или неверно выбранная нагрузка.
Собрать контрольную конфигурацию
Нужны заведомо исправные совместимые адаптер и кабель. Совместимость означает не только общую максимальную мощность на корпусе. Источник должен предлагать подходящий устройству режим, а кабель — поддерживать требуемый ток и соответствующие возможности. При работе нескольких портов адаптер может перераспределять мощность, поэтому начальный опыт проводят без дополнительных потребителей.
Меняют один элемент за раз: сначала кабель при прежнем адаптере, затем адаптер при прежнем подходящем кабеле. Результат записывают для обоих положений штекера. Если сразу заменить всю цепочку, можно подтвердить зависимость от аксессуаров, но нельзя понять, какой из них создавал проблему. Удлинитель, переходник и док-станция тоже являются самостоятельными участниками тракта.
Кабель с электронной маркировкой не гарантирует исправности контактов, а высокая заявленная скорость не заменяет нужного тока. Для повышенных токов и расширенных режимов мощности действуют дополнительные требования к кабелю. Проверять их нужно по маркировке и документации конкретного изделия. Внешне массивный провод и металлический корпус штекера не являются технической спецификацией.
Осмотреть разъём без создания нового повреждения
При снятом питании и отключённых кабелях осматривают язычок, контакты, удержание корпуса и следы загрязнения. Уплотнённая пыль иногда мешает полному входу штекера. Смещённый язычок, потемнение или след жидкости требуют осторожности: силовые контакты расположены рядом с чувствительными сигнальными цепями. Замыкание VBUS на CC может повредить защиту и контроллер.
В разъём не вводят металлический инструмент и не пытаются восстановить контакт многократным раскачиванием включённого штекера. Это способно увеличить повреждение и вырвать площадки. При обнаружении жидкости зарядку прекращают; высохшая поверхность не доказывает отсутствия проводящих остатков под контактами. Вздутая батарея, запах или быстрый нагрев также являются условиями остановки.
Если зарядка работает только при одной ориентации, проверяют кабель и разъём раздельно. У платы могут быть повреждены один CC-путь, контактная группа, защитный элемент или пайка. Это сильный локализующий признак, но не готовый диагноз «заменить гнездо». Сначала нужно показать, с какой частью конфигурации перемещается отказ.
Что полезного даёт USB-тестер
Тестер между источником и потребителем позволяет увидеть напряжение, ток и иногда сведения о PD-контракте. Это удобная граница наблюдения: источник выдаёт режим, устройство принимает энергию или подключения вообще не происходит. Но возможности прибора проверяют отдельно. Простая индикация напряжения не означает анализ CC, поддержку всех режимов PD или корректный пропуск повышенного тока.
Тестер сам добавляет контакты и сопротивление. Некоторые приборы не поддерживают нужную передачу данных, VCONN, ориентацию или электронную маркировку кабеля. Поэтому подозрительный результат повторяют без тестера, а измеритель выбирают по требуемому диапазону и протоколу. Нельзя включать непроверенный прибор в мощное соединение только потому, что его разъёмы подходят.
Ток на VBUS не равен току аккумулятора. Между ними находятся преобразователи и одновременно работающая система. Устройство может потреблять заметную мощность от адаптера, но почти не заряжать батарею из-за нагрузки. Для оценки нужны данные о согласованном режиме, фактической входной мощности и состоянии зарядного тракта, а не один показатель амперметра.
Увидеть, на каком этапе прекращается согласование

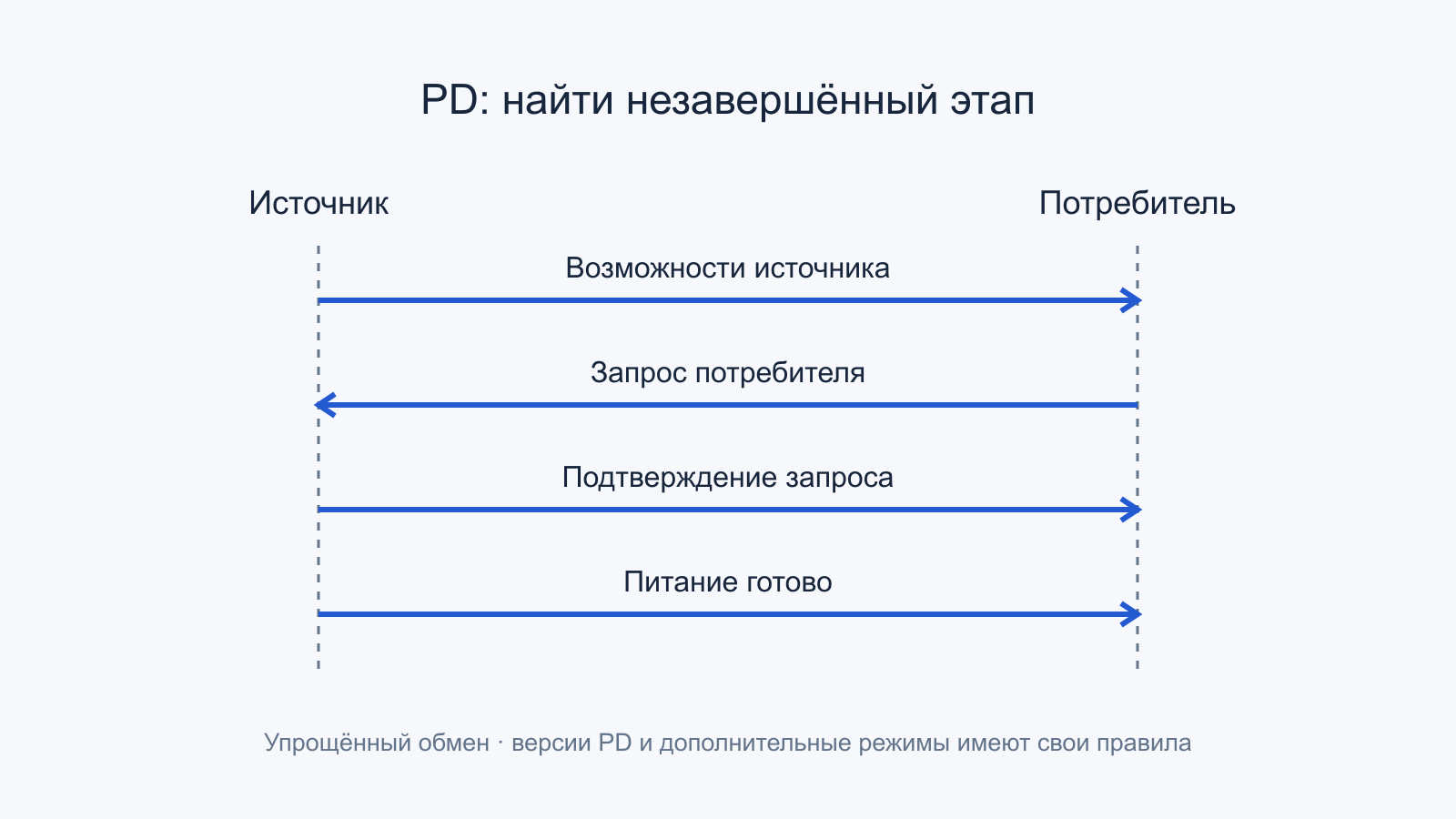

При доступном протокольном анализе ищут последовательность, а не просто «какие-то пакеты». В типовом PD-обмене источник сообщает возможности, потребитель отправляет запрос, источник подтверждает его, переводит питание в согласованный режим и сообщает о готовности. Конкретная версия протокола и дополнительные функции меняют детали, поэтому разбор ведут по документации устройств и анализатора.
Если возможности источника видны, но запроса нет, проверяют работу и питание стороны потребителя, CC-путь и корректность захвата. Если запрос есть, но источник его отклоняет, сопоставляют параметры и возможности кабеля. Если режим согласован, но напряжение сразу падает, переходят к силовому пути и причинам защитного отключения. Это разные ветви поиска; замена PD-контроллера не является общей процедурой для всех трёх.
Следует различать согласованный предел и реально потребляемую мощность. Контракт разрешает потребителю определённый режим, но не заставляет его постоянно брать максимальный ток. Небольшое потребление может быть штатным при полной батарее, ограничении температуры или малой нагрузке. Сама надпись «20 В» на тестере не подтверждает достаточного зарядного тока.
Проверки на плате: от VBUS к батарее
Когда аксессуары и условия проверены, на обесточенной плате исследуют разъём, защиту, входные ключи и связи с зарядным контроллером. Рабочие напряжения и назначение выводов определяют по точной схеме или документации компонентов. Нельзя подавать ожидаемые «ноутбучные» 20 В в неизвестный участок: он может относиться к базовому питанию, CC или внутренней низковольтной линии.
Под питанием сравнивают известные доступные точки до и после защитного ключа. Если VBUS присутствует у разъёма, но не проходит дальше, выясняют, открывается ли ключ и нет ли причины для блокировки. Если питание поступает на зарядный узел, но батарея не получает заряд, исследуют разрешения, температурные данные, связь с батареей и её состояние. На этом этапе USB-C может быть полностью исправным.
Прозвонка силовой линии не заменяет анализа. Входные конденсаторы заряжаются от измерителя, параллельные полупроводники меняют результат в зависимости от полярности. Низкое сопротивление подтверждают подходящим способом, прежде чем применять питание для локализации. Неизвестные значения напряжения и тока в диагностический узел не подают.
Условный расчёт: питание подключено, заряд почти отсутствует

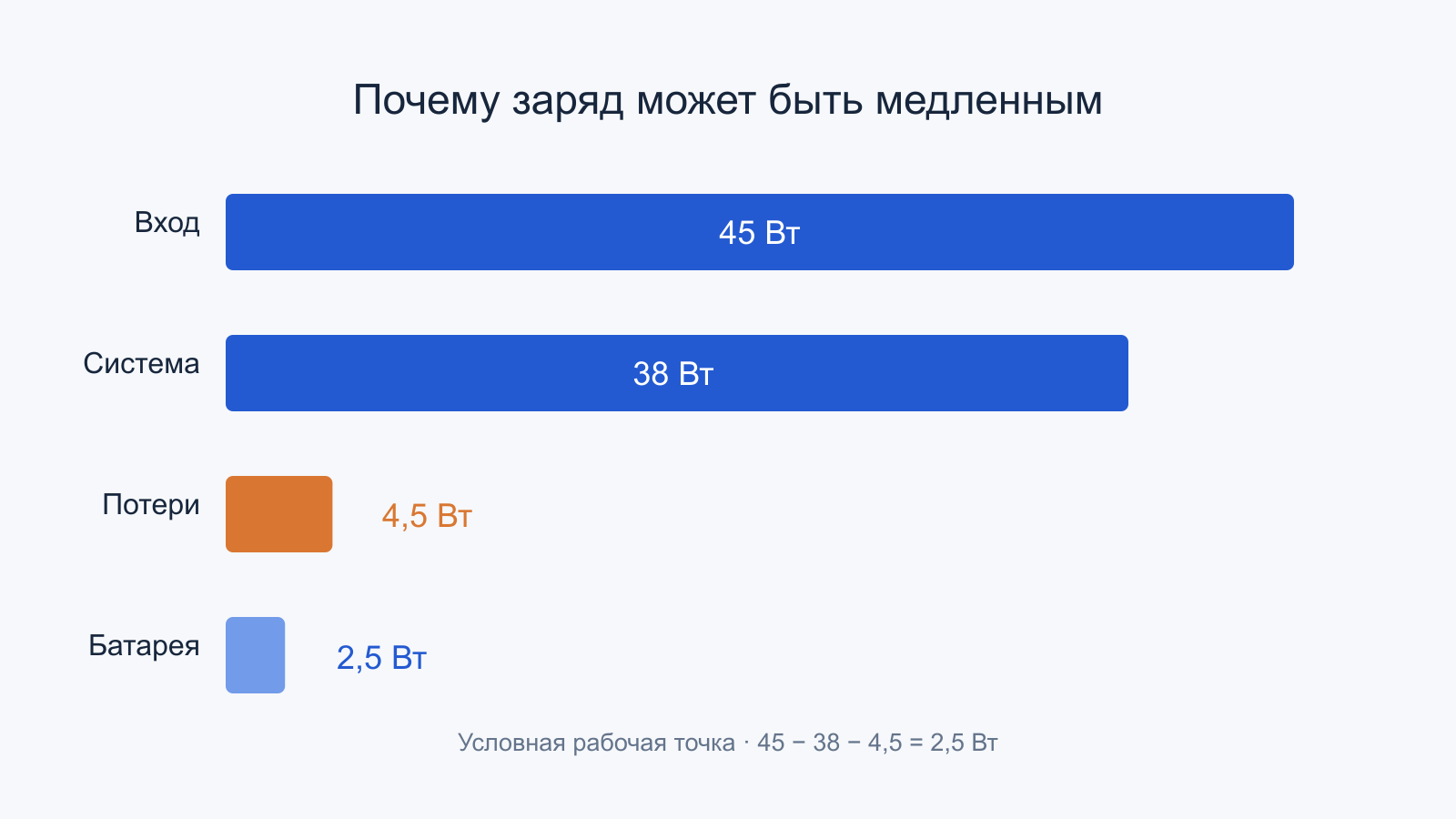

Представим учебную систему, для которой согласован режим с пределом 45 Вт. В выбранной условной рабочей точке она действительно принимает 45 Вт; совокупные потери преобразования составляют 4,5 Вт. На полезные потребители остаётся 40,5 Вт. Если сама система расходует 38 Вт, для накопления энергии в батарее остаётся только 2,5 Вт.
Здесь нет противоречия между правильным PD-контрактом и медленным ростом процента. После уменьшения нагрузки заряд может стать заметнее без ремонта разъёма. Все числа условные; реальное распределение зависит от архитектуры, температурных ограничений и рабочего режима преобразователей. Нельзя вычислить зарядный ток, просто разделив 45 Вт на напряжение, написанное на батарее.
Другой полезный расчёт касается контакта. Если на определённом участке при токе 2 А измерено падение 0,20 В, его эквивалентное сопротивление составляет 0,10 Ом, а потери — 0,40 Вт. Это повод локализовать сопротивление между кабелем, штекером, гнездом и пайкой. Числа не задают допустимую норму для всех USB-C: оценку проводят по конкретному соединению и условиям измерения.
Полностью разряженное устройство и питание логики порта
Отдельная ситуация — зарядка после глубокого разряда. Устройство должно иметь предусмотренный конструкцией путь первоначального обнаружения и питания управления. Если батарея уже не поддерживает контроллер, это не означает, что исправный порт обязан оставаться неопределяемым. Но конкретная реализация режима разряженной батареи различается; наличие резисторов, защитного коммутатора и локального питания устанавливают по схеме.
При исследовании такого отказа важно не менять несколько условий одновременно. Устройство, которое определилось после длительного подключения, может проходить предварительную зарядку, а не «самовосстановление разъёма». Нужны разрешённые производителем время ожидания, температурные условия и признаки прогресса. Нельзя форсировать запуск внешним питанием аккумуляторных контактов или обходить отключившуюся батарейную защиту.
Другая полезная граница — контроллер питания порта и его прошивка либо конфигурация. В некоторых устройствах параметры хранятся отдельно, в других управление интегрировано. Неправильное содержимое памяти теоретически может нарушить согласование, но это не оправдывает запись случайного образа. До неё должны быть доказаны аппаратные условия, сохранено исходное содержимое при возможности и установлено точное соответствие версии платы.
Сопоставить несколько наблюдений, а не один результат
Представим, что с кабелем A зарядка работает в обеих ориентациях, а с кабелем B только в одной. Это усиливает подозрение на кабель B, однако проверить его другим совместимым потребителем полезнее, чем сразу приписывать отказ конкретному контакту. Если оба кабеля одинаково теряют одну ориентацию именно на исследуемом устройстве, приоритет получают разъём платы, CC-путь и его защита.
Если соединение устойчиво в покое и пропадает при росте потребления, внимание смещается к сопротивлению силового пути, возможностям источника и тепловым ограничениям. При этом движение кабеля во время опыта смешивает электрическую и механическую причины. Сначала воспроизводят смену нагрузки при неподвижной конфигурации, затем отдельно оценивают допустимое штатное движение штекера.
Если с прямым подключением всё работает, а через док-станцию нет, рассматривают её собственный вход, расход энергии и распределение между портами. Мощность адаптера не обязана целиком попасть ноутбуку: часть используется самой станцией и периферией. Проверка только максимального числа на адаптере пропускает это звено. Результат следует описывать как характеристику всей цепочки.
Наконец, полезно проверить повторный запуск после отключения всех аксессуаров. Защита или состояние контроллера могут сбрасываться только при определённой штатной последовательности. Используют процедуру производителя, а не произвольное замыкание контактов. Если после сброса работа восстановилась, продолжают выяснять условие, которое приводило к блокировке: однократное исчезновение симптома не устанавливает причину.
Ошибки, которые делают вывод преждевременным
Частая ошибка — считать адаптер исправным только по проверке с другим устройством. Другой потребитель мог использовать иной профиль и меньший ток. Обратная ситуация тоже возможна: адаптер полностью исправен, но не предлагает режим, который нужен выбранной модели. Проверка должна охватывать именно проблемное сочетание требований.
Ещё одна ошибка — использовать принудительный PD-триггер вместо штатного согласования устройства. Триггер договаривается от собственного имени и не проверяет контроллер потребителя. Подать полученное напряжение прямо на плату означает обойти часть её логики и защиты. Для обычного поиска причины «не заряжается» это не заменяет корректного подключения и может расширить повреждение.
Не следует также снимать защитные элементы ради появления зарядки. Если после их удаления связь восстановилась, это ещё не готовый ремонт: вход лишился предусмотренного ограничения воздействий. Необходимо проверить компонент отдельно, причины его повреждения и восстановить защитную функцию подходящим изделием.
Что проверить после ремонта
Проверяют оба положения штекера, несколько штатно поддерживаемых режимов, зарядку выключенного и работающего устройства, а также данные, если порт должен их передавать. Сравнивают нагрев и устойчивость при рабочем токе, не подвергая разъём произвольным силовым испытаниям. У док-станции дополнительно проверяют необходимые периферийные функции.
В итоговой записи указывают адаптер, кабель, порт, согласованный режим и нагрузку. Формулировка «зарядка работает» без этих условий слишком широка. Один успешный старт не подтверждает все возможности порта, а отсутствие ошибок в коротком тесте не доказывает ресурс повреждённого механического соединения.
- Установить назначение порта и требования конкретного устройства.
- Зафиксировать сообщения, состояние батареи и нагрузку.
- Проверить совместимые адаптер и кабель по одному, включая ориентацию штекера.
- Осмотреть разъём и остановиться при жидкости, деформации или ненормальном нагреве.
- Разделить обнаружение, PD-согласование и передачу энергии на плате.
- Отличить входную мощность от зарядного тока аккумулятора.
- После ремонта повторить исходные условия и связанные функции порта.
