Разъём питания повреждён: как оценить плату и восстановить надёжное соединение
Устройство включается, только если придерживать штекер. Гнездо качается вместе с частью платы, вокруг вывода видна трещина, а корпус разъёма потемнел. Кажется, достаточно добавить припоя. Но повреждение может затрагивать контактную пару, крепёж, площадку, металлизацию отверстия и внутренний проводник. В таком случае внешне аккуратная пайка даст лишь временное восстановление.
Задача ремонта — вернуть одновременно электрическую проводимость, изоляцию и предусмотренную механическую опору. Эти функции связаны, но не заменяют друг друга. Прочный клеевой шов не подтверждает прохождение рабочего тока, а хороший электрический контакт не должен удерживать всю нагрузку от кабеля за тонкую восстановленную дорожку.
Содержание статьи
- Определить границы повреждения до демонтажа
- Разделить контакт, пайку и проводник платы
- Оценить площадки, отверстия и внутренние слои
- Подобрать разъём по полной совместимости
- Выбрать объём восстановления
- Пайка должна сохранить то, что ещё исправно
- Механическая опора и электрический путь решают разные задачи
- Измерить падение под током, а не только прозвонить
- Условный пример: почему лишний припой не решает нагрев
- Проверить восстановленные связи до закрытия корпуса
- Не забыть о скрытых и переключаемых контактах
- Восстановленный проводник должен работать в собранном устройстве
- Когда заменять более крупный узел
- Первичные источники
- Читайте также
Определить границы повреждения до демонтажа
Сначала отключают внешнее питание и батарею по сервисной процедуре, проверяют остаточное напряжение. Разъём фотографируют с обеих сторон, фиксируя положение выводов, трещины, загрязнение и следы нагрева. Попытка отломить его окончательно для удобного доступа способна уничтожить сохранившуюся металлизацию и полезные признаки.
Осматривают ответный штекер, кабель у ввода, корпус устройства и крепление платы. Если кабель постоянно давил на гнездо из-за сломанной опоры корпуса, замена одного гнезда оставит причину. Если штекер обгорел или потерял упругий контакт, новый разъём может быстро повторить его повреждение. Сопрягаемые детали оценивают как пару.
Важно установить назначение каждого вывода. У цилиндрического гнезда могут быть коммутируемые контакты, идентификационная цепь и отдельные крепёжные элементы. У USB-C есть питание, сигнальные контакты и корпус. Металлическая лапка не обязательно является удобной точкой общего провода; связь проверяют по схеме. Полярность нельзя выводить из внешнего сходства.
Разделить контакт, пайку и проводник платы
Разрыв бывает внутри разъёма, между выводом и припоем, между припоем и площадкой, в самой меди или дальше по цепи. Эти места требуют разных действий. Если контакт внутри гнезда потерял усилие, перепайка вывода не восстановит его геометрию и покрытие. Если оторван внутренний слой, новый разъём не устранит электрический разрыв автоматически.
При снятом питании проверяют связи между выводом и ближайшей достоверно установленной точкой сети. Сравнивают обе стороны платы и доступные переходы. Не ограничиваются коротким звуковым сигналом: часть цепи может иметь обходной путь через компоненты. Для силового контакта важно также сопротивление при рабочем токе, когда безопасно дойти до такого испытания.
Небольшое движение обесточенной детали может помочь увидеть трещину под увеличением, но это не испытание на прочность. Плату не изгибают и не раскачивают разъём до разрушения. Если результат измерения меняется от давления щупа, отмечают влияние самого измерения. Контакт мог временно замкнуться именно благодаря этому давлению.
Оценить площадки, отверстия и внутренние слои

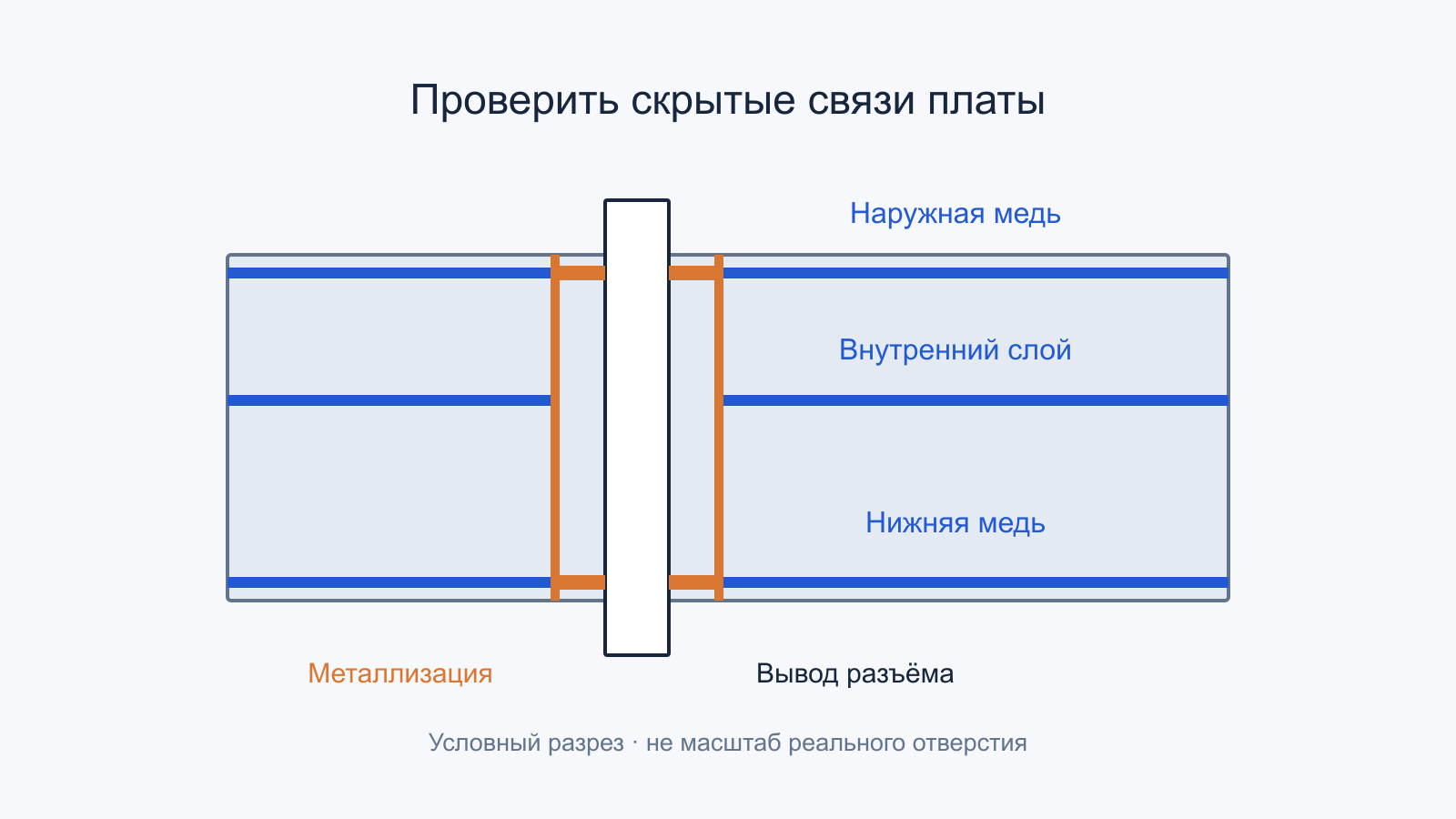

В многослойной плате силовой вывод может соединяться с несколькими полигонами через металлизированное отверстие. Сохранившееся верхнее кольцо не доказывает целостность стенки и внутренних соединений. После удаления повреждённой детали проверяют доступные связи и сравнивают их с картой сети, пока новый корпус не закрыл область.
При отрыве площадки важно отличить медь от фрагмента основания. Отслоившийся проводник может ещё прозваниваться, но уже не выдерживать механическую нагрузку и нагрев. Если между слоями появилась трещина, восстановление только наружной дорожки не обязательно подключит все нужные ветви. Прозвонку проводят к нескольким функционально значимым точкам.
Потемнение требует отдельной оценки. Остатки флюса и поверхностная копоть отличаются от обугленного стеклотекстолита, но по цвету без осмотра это не всегда очевидно. Повреждённый материал может потерять изоляционные свойства. Закрыть его клеем или новым гнездом недостаточно. Если невозможно восстановить изоляцию и конструктивную надёжность, выбирают замену узла или отказ от ремонта участка.
Подобрать разъём по полной совместимости
Сверяют электрическое назначение контактов, посадочное место, диаметр и глубину сопряжения, высоту относительно корпуса, положение упоров и усилие фиксации. Внешне похожие гнёзда могут по-разному взаимодействовать со штекером и корпусом. Неправильная глубина заставляет кабель постоянно давить на пайку либо оставляет контакт неполностью вставленным.
Для питания нужны допустимый ток, напряжение, контактная система и температурные условия. Паспортный максимум нельзя бездумно переносить на более горячий закрытый корпус или тонкий провод. Одновременно нагруженные контакты и качество ответной части тоже влияют на нагрев. Если документация неизвестна, слово «усиленный» в описании продавца не заменяет спецификацию.
У многоконтактного интерфейса проверяют ещё и функцию сигналов. Замена USB-C с другой конфигурацией выводов или механикой может нарушить CC, данные, экран и ориентацию подключения. Даже если зарядка появилась, это не подтверждает все функции порта. Предпочтителен точный совместимый компонент либо документированная замена с понятными ограничениями.
Выбрать объём восстановления
Когда повреждён только сменный разъём, а плата и опоры целы, достаточно корректной замены детали. Если пострадал отдельный съёмный модуль питания или интерфейсная плата, замена модуля иногда даёт более предсказуемый результат, чем сложное восстановление маленького участка. При этом проверяют совместимость ревизии и ответного кабеля.
Восстановление площадки или силового соединения требует определения всех утраченных связей и допустимого пути тока. Дополнительный проводник не должен переносить питание в обход предохранителя, датчика тока или защитного ключа. Нельзя выбрать ближайшую точку с похожим напряжением и соединить её с разъёмом, не восстановив исходную топологию.
Если ремонт предполагает изменение конструкции, отдельно оценивают механическое крепление, изоляцию, доступ к соседним элементам и ремонтопригодность. Провод, который проводит нужный ток на столе, может протереться о экран после сборки. Клей, выдерживающий комнатную температуру, может размягчиться в работе. Без обоснованного материала и опоры такое решение остаётся незавершённым.
Пайка должна сохранить то, что ещё исправно
Повреждённую деталь снимают с учётом тепловой массы платы, количества опор и соседних компонентов. Нельзя вырывать корпус, пока часть выводов ещё удерживается припоем. Это увеличивает риск отрыва площадок и внутренних переходов. Единой температуры и времени для любого гнезда нет: зависят сплав, оборудование, конструкция и допустимый профиль компонентов.
На многослойном силовом полигоне недостаточная передача тепла заставляет дольше греть область, но повышение температуры без контроля тоже опасно. Выбирают подходящую технологию и наблюдают процесс, а не ориентируются только на число на станции. Батарею и чувствительные пластиковые части не оставляют в зоне неконтролируемого нагрева.
После снятия оценивают и подготавливают площадки, не стачивая медь вместе с остатками припоя. Используют материалы, предназначенные для электроники, и совместимую очистку. Агрессивный флюс, оставленный в скрытой зоне, способен создать последующую коррозию. Количество припоя и внешний блеск сами по себе не доказывают качество соединения.
Механическая опора и электрический путь решают разные задачи
Крепёж корпуса, фиксаторы и монтажные лапки должны принимать предусмотренные нагрузки от вставки, извлечения и движения кабеля. Сигнальные выводы и тонкие площадки не должны становиться основным силовым креплением. Если отсутствует штатная опора, её восстановление является частью ремонта, а не необязательным косметическим действием.
Условная механическая модель показывает причину. Сила 2 Н, приложенная на расстоянии 10 мм от опоры, создаёт момент 20 Н·мм. При той же силе и плече 30 мм получится 60 Н·мм. Это не инструкция прикладывать такую нагрузку к разъёму и не норматив прочности. Модель объясняет, почему длинный жёсткий переходник способен увеличивать нагрузку на небольшое крепление.
Добавление жёсткой фиксации тоже не автоматически улучшает результат. Если она передаёт усилие на слабый край платы, трещина появится рядом. Материал не должен нарушать изоляцию, перекрывать вентиляцию или мешать правильной сборке. Конструктивное решение проверяют на всём узле, включая корпус и расположение кабеля.
Измерить падение под током, а не только прозвонить
После пассивной проверки и восстановления безопасной конфигурации оценивают соединение при допустимой рабочей нагрузке. Измерение разности потенциалов между сторонами контакта позволяет отделить его потери от остальной схемы. Точки выбирают так, чтобы в измерение попадал именно исследуемый участок, а не длинный общий путь.
Двухпроводный омметр включает в результат сопротивление щупов и контактов измерителя. При малых значениях это существенно. Четырёхпроводный метод отделяет токовые провода от измерительных, но требует подходящего прибора и корректного подключения. Он не отменяет параллельные пути в плате и не должен применяться к запитанной цепи как обычное измерение сопротивления.
Если измеряют падение напряжения в работающей схеме, отдельно контролируют ток и его стабильность. Деление U/I описывает эквивалентное сопротивление только выбранного участка в данных условиях. Для меняющегося тока несинхронные отсчёты способны дать ложный результат. Сохраняют точки, полярность, нагрузку и температуру, чтобы сравнение после ремонта было осмысленным.
Условный пример: почему лишний припой не решает нагрев

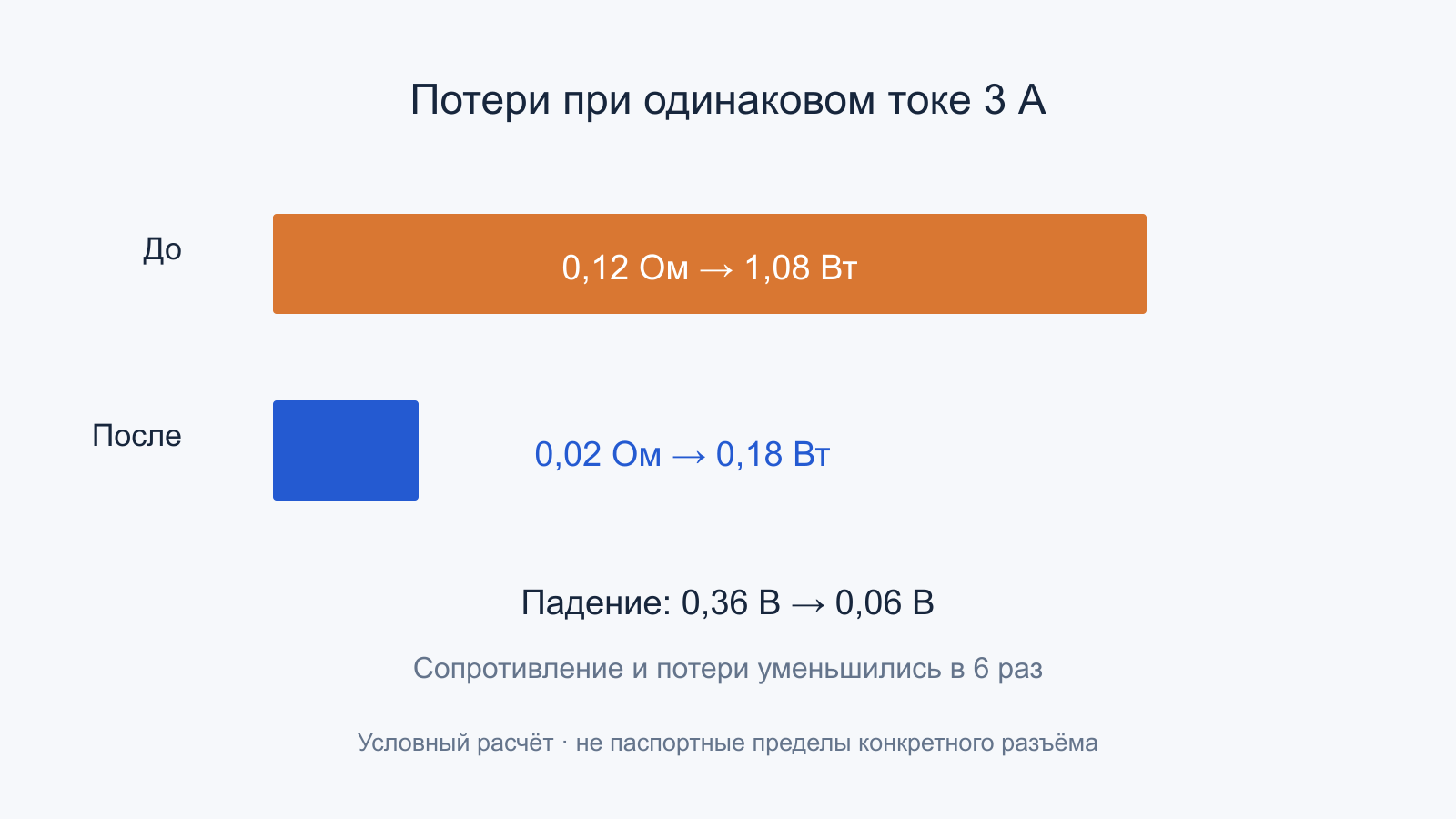

Пусть в учебном устройстве при токе 3 А контактная пара имеет сопротивление 0,12 Ом. Падение составит 0,36 В, потери — 1,08 Вт. Если после замены повреждённой пары и восстановления соединения в тех же условиях получено 0,02 Ом, падение уменьшится до 0,06 В, а потери — до 0,18 Вт.
Сопротивление в примере уменьшилось в шесть раз, как и потери при прежнем токе. Числа не являются нормой для всех разъёмов. Они показывают, почему небольшое сопротивление заметно на силовом контакте. Если источник проблемы находился внутри изношенного гнезда, увеличение припойного валика снаружи не устранило бы его.
Один и тот же нагрев может иметь разные причины: ухудшенный контакт, чрезмерный ток, неправильная ответная часть или плохо отводимое тепло. Поэтому после получения меньшего падения проверяют, соответствует ли сама нагрузка допустимому режиму. Замена разъёма на более массивный не должна маскировать неисправность, увеличившую потребление устройства.
Проверить восстановленные связи до закрытия корпуса
Осматривают пайку под увеличением, проверяют отсутствие перемычек, правильную ориентацию и связь каждого существенного вывода. У разъёма со скрытыми контактами внешнего осмотра может быть недостаточно. При необходимости применяют подходящий контроль монтажа, сохраняя границы вывода: видимые ровные швы не доказывают целостность всего внутреннего слоя.
Проверяют изоляцию между сетями подходящим для схемы методом. Высоковольтный мегомметр нельзя произвольно подключать к плате с низковольтной электроникой: испытательное напряжение может повредить её. Также не устраивают силовую проверку крепления, превышающую штатную эксплуатацию, без отдельной обоснованной процедуры.
Первые включения проводят с контролем потребления и нагрева. После этого проверяют рабочую нагрузку, зарядку, поддерживаемые интерфейсы и обе ориентации USB-C при соответствующем типе разъёма. Результат «устройство включилось» подтверждает лишь часть функций, особенно если в порту совмещены питание и данные.
Не забыть о скрытых и переключаемых контактах
У некоторых гнёзд дополнительный вывод меняет состояние при вставке штекера. Он может отключать внутренний источник, сообщать о подключении или участвовать в идентификации. Поэтому проверяют обе конфигурации — с извлечённым и вставленным штекером, без питания при пассивном исследовании. Состояние такого контакта нельзя описать одной прозвонкой пустого гнезда.
Если после замены устройство работает от адаптера, но перестало корректно переключаться на батарею, это может относиться к восстановленному сигналу присутствия, а не к силовой проводимости. Аналогично, совместимость штекера по размеру не гарантирует совпадение дополнительного центрального контакта. Нужны точная распиновка и проверка полного штатного сценария, включая обнаружение источника.
Корпус интерфейсного разъёма может соединяться с общим проводом напрямую, через элементы или отдельной цепью. Перенос крепёжной лапки на ближайший полигон способен изменить этот путь. При высокоскоростных интерфейсах важны также экранирование и геометрия соединений. Проверка только зарядки не оценивает качество передачи данных и устойчивость к внешним воздействиям.
Восстановленный проводник должен работать в собранном устройстве
При замене повреждённой меди учитывают не только общее сечение. Ток может концентрироваться в узком переходе, маленькой площадке или месте пайки, где сопротивление выше. Дополнительный провод распределяет тепло иначе, чем широкий полигон внутри платы. Поэтому грубый расчёт сечения без оценки всей цепочки не доказывает допустимость непрерывного тока.
Размещают восстановление так, чтобы при сборке оно не прижималось острым краем, винтом или экраном. Изоляция должна сохраняться при штатной температуре и движении кабеля. Свободно лежащая перемычка может выдержать настольную проверку и повредиться после закрытия крышки. Проверяют доступные зазоры и положение элементов в реальной конструкции, а не только на вынутой плате.
Фотографии до закрытия корпуса и перечень восстановленных точек помогают последующей проверке. Полезно повторить контроль потребления после сборки: изменение поведения может указывать на механическое давление или ошибочное соединение с экраном. Если заметная нагрузка появляется лишь при затянутом корпусе, дальнейшее включение прекращают и исследуют конструкцию. «На столе работало» не является достаточным подтверждением готового ремонта.
Когда заменять более крупный узел
Глубокое разрушение внутренних слоёв, обугливание, отсутствие прочного основания и непредсказуемая изоляция могут сделать ремонт участка нецелесообразным. Надёжность нельзя оценивать только тем, проходит ли ток сейчас. При повторной механической нагрузке и прогреве слабое место способно проявиться позже, уже после передачи устройства владельцу.
В таком случае практическим результатом диагностики является обоснованный выбор замены платы или модуля и описание найденных повреждений. Если восстановление выполнено с ограничениями, их называют прямо. Нельзя обещать исходный ресурс соединения, когда разрушенная опора или часть скрытого монтажа остаётся непроверенной.
- Отключить источники и сохранить исходные повреждения на фотографиях.
- Проверить гнездо, штекер, кабель, корпус и крепление платы.
- Установить назначение контактов и границы электрического разрыва.
- Оценить площадки, металлизацию отверстий и внутренние связи.
- Выбрать совместимый разъём и способ восстановления механики.
- Сохранить исходную защитную топологию и проверить изоляцию.
- Сравнить падение и нагрев при допустимой одинаковой нагрузке.
- Проверить все функции и зафиксировать ограничения результата.
Первичные источники
- Molex — Connector Contact Retention Guide: механическое удержание и причины нестабильного контакта.
- Hirose — Data Center Infrastructure Engineering FAQs: контактное сопротивление, нагрев и условия выбора соединителей; приведённые принципы не заменяют паспорт конкретного гнезда.
- NI — How to Reduce Errors When Switching Low Resistances: влияние проводов и четырёхпроводный метод.
