Вентилятор не вращается или ошибается по оборотам: диагностика 2-, 3- и 4-проводных систем
Вентилятор стоит, хотя питание устройства включено. Другой продолжает вращаться, но система сообщает об ошибке оборотов. Третий работает только на максимуме и не реагирует на настройку. Во всех случаях полезно отдельно проверить три вещи: получает ли двигатель требуемое питание, какую команду он принимает и возвращается ли правильная информация о вращении.
Число проводов помогает построить гипотезу, но не определяет распиновку автоматически. Промышленные, серверные и фирменные вентиляторы могут иметь выход блокировки, нестандартное управление или другую последовательность контактов. Диагностика начинается с маркировки и документации конкретного изделия. Похожие корпус и штекер ещё не делают два вентилятора взаимозаменяемыми.
Содержание статьи
- Разделить остановку, управление и ошибку контроля
- Что обычно означают два, три и четыре провода
- Механика проверяется при снятом питании
- Питание измеряют у вентилятора и в момент старта
- PWM — отдельный интерфейс, а не произвольное напряжение
- Тахометр может быть неисправен при исправном двигателе
- Измерительный алгоритм тоже создаёт ошибку оборотов
- Если контроллер меняет само питание
- Проверить разъём и нагрузку контроллера
- Условный сценарий: вентилятор вращается, система видит ноль
- Совместимая замена и проверка после ремонта
- Первичные источники
- Читайте также
Разделить остановку, управление и ошибку контроля
Сначала описывают, что происходит при холодном старте и после прогрева. Вентилятор совсем не делает попыток, кратко дёргается, запускается с задержкой или останавливается только после уменьшения команды? Вращается ли он при нормальной работе, когда появляется сообщение об ошибке? Такие наблюдения помогают отделить отсутствие питания от порога старта, защитного режима и неисправности тахометрического канала.
У некоторых систем предусмотрен режим остановки при небольшой температуре. Его проверяют по руководству и настройкам, не отключая защиту от перегрева. Если температура растёт, а ожидаемого старта нет, испытание прекращают по заранее определённым пределам устройства. Не нужно продолжать тяжёлую нагрузку ради ожидания, что вентилятор «когда-нибудь раскрутится».
Сохраняют исходные настройки: DC или PWM, температурный источник, минимальная команда, задержка старта и порог тревоги. Одинаковое положение ползунка у разных контроллеров может означать разное. В замкнутой системе задаются целевые обороты, в другой — только доля управления. Сравнение начинают с понимания того, что именно требует программа.
Что обычно означают два, три и четыре провода
У типичного двухпроводного вентилятора оба контакта используются для питания. Внутри уже находится электронная коммутация бесщёточного двигателя; это не просто обмотка, которую можно оценить как обычный резистор. Сопротивление между выводами зависит от внутренней схемы и не даёт универсального признака исправности.
В распространённой трёхпроводной системе третий вывод передаёт информацию о вращении. Скорость обычно регулируется изменением питания в допустимом для модели диапазоне. Однако дополнительный вывод может быть сигналом блокировки, а не импульсным тахометром. Если контроллер ждёт импульсы, постоянный уровень от другого типа вентилятора будет выглядеть как авария при исправном двигателе.
У распространённого четырёхпроводного компьютерного варианта питание двигателя, общий провод, тахометр и PWM разделены. Это позволяет сохранять питание внутренней электроники, меняя команду скорости отдельным сигналом. Такой принцип не означает, что всякий четырёхконтактный разъём устроен одинаково. Проверяют напряжение модели, распиновку и требования обеих сигнальных линий.
Цвет изоляции используют лишь как дополнительную подсказку. Фирменная одноцветная проводка, переходник и предыдущий ремонт делают её особенно ненадёжной. На рисунках производителя важен также вид разъёма: со стороны контактов и со стороны проводов последовательность зеркальна. Перед подключением полезно нарисовать собственную таблицу «контакт — функция».
Механика проверяется при снятом питании
Устройство безопасно отключают, учитывая батареи и накопители энергии. Проверяют, не касается ли крыльчатка кабеля, нет ли деформации корпуса, плотного слоя пыли и повреждения лопастей. Тяжёлое вращение, заедание и заметный люфт дают основания исследовать механическую часть. Но лёгкое вращение рукой не доказывает исправность электроники и способность самостоятельно стартовать.
Не раскручивают вентилятор сильной струёй воздуха как испытание двигателя. Это не штатный режим и не проверка управления. При очистке соблюдают рекомендации изготовителя; способ фиксации крыльчатки должен исключать повреждение лопастей. Вентилятор с дефектом подшипника не становится надёжно восстановленным после случайной капли смазки: доступность обслуживания зависит от конструкции.
У силовых источников вентилятор может быть связан с безопасностью всего изделия. Корпус сетевого блока питания не вскрывают ради обычной пользовательской проверки охлаждения. Внутренняя замена требует сервисной процедуры и оценки последствий. Новая модель с тем же размером, но меньшим потоком или другим давлением способна вращаться красиво и охлаждать хуже.
Питание измеряют у вентилятора и в момент старта
На известном безопасном низковольтном узле проверяют напряжение непосредственно между выводами питания вентилятора. Измерение относительно случайного корпуса может пропустить сопротивление возвратного провода. Результат сравнивают с паспортом и выбранным режимом: при DC-регулировании уменьшенное напряжение может быть штатной командой, а не неисправностью источника.
Пусковой ток и кратковременные попытки старта требуют наблюдения во времени. Просадка на разъёме, повреждённый ключ или слишком низкое ограничение лабораторного источника способны вызвать повторные рывки исправного вентилятора. Напротив, короткий токовый импульс не доказывает полноценной коммутации и нормального разгона. Важно сопоставить питание, команду и фактическое вращение.
Проверку от отдельного источника выполняют только для идентифицированного вентилятора, отключённого от управляющей платы, в допустимых условиях. Полярность, напряжение, токовый запас и сигнальные требования устанавливают заранее. Неизвестное напряжение не подают «для проверки», контакты управления не соединяют с силовым плюсом, а внешний источник не подключают навстречу штатному выходу контроллера.
Если самостоятельный старт происходит при одной команде, а продолжение вращения возможно при меньшей, это само по себе не аномалия. Но рабочий минимум выбирают по документации и запасу для холодного пуска, положения устройства и условий среды. Режим, который держит уже раскрученный ротор, не обязательно обеспечивает повторный запуск после остановки.
PWM — отдельный интерфейс, а не произвольное напряжение
Для четырёхпроводной системы устанавливают частоту, полярность, допустимые уровни и способ формирования сигнала. Например, Noctua описывает для своих рассматриваемых PWM-моделей целевую частоту 25 кГц и диапазон 21–28 кГц. Эти значения относятся к указанной спецификации, а не ко всем промышленным вентиляторам. Наличие прямоугольников на проводе ещё не подтверждает совместимость.
В той же документации PWM-вход имеет внутреннюю подтяжку и собственные пределы. На него нельзя подавать 12 или 24 В питания двигателя. Выход контроллера должен соответствовать требуемой электрической структуре и токам; соединение обычного GPIO без проверки состояния питания способно создать нежелательную подпитку. Требования к общему проводу тоже определяются схемой, а не удобством монтажа.
Долю управления трактуют в принятой полярности. При открытом стоке транзистор контроллера активен в низком состоянии, тогда как процент скорости может определяться временем высокого уровня на входе вентилятора. Поэтому «50% в программе» и показание измерителя нужно сопоставить с действительной формой. Ошибка инверсии иногда превращает увеличение команды в уменьшение оборотов.
Поведение при отсутствии сигнала и при 0% различается по модели. В одной системе потеря PWM означает максимальную скорость, в другой предусмотрен иной режим. На 0% вентилятор может остановиться или продолжать минимальное вращение. Это проверяют по паспорту, а не используют как универсальное доказательство неисправности управляющего входа.
Тахометр может быть неисправен при исправном двигателе
Часто тахометрический выход выполнен с открытым коллектором или стоком. Для получения высокого уровня нужна подходящая подтяжка. Если она отсутствует, обрывается провод или разъём имеет плохой контакт, контроллер не увидит обороты. При этом сам вентилятор может вращаться устойчиво. Напряжение подтяжки и ток проверяют по допустимым характеристикам вентилятора и приёмника.
Постоянный низкий уровень тоже неоднозначен: возможны остановленный ротор, замкнутый выход, чужой тип сигнала или неисправность входа контроллера. Постоянный высокий — обрыв либо остановка в другом положении. По одному статическому значению нельзя надёжно назвать виновника. Нужны осмотр, форма сигнала и подтверждение действительного движения.

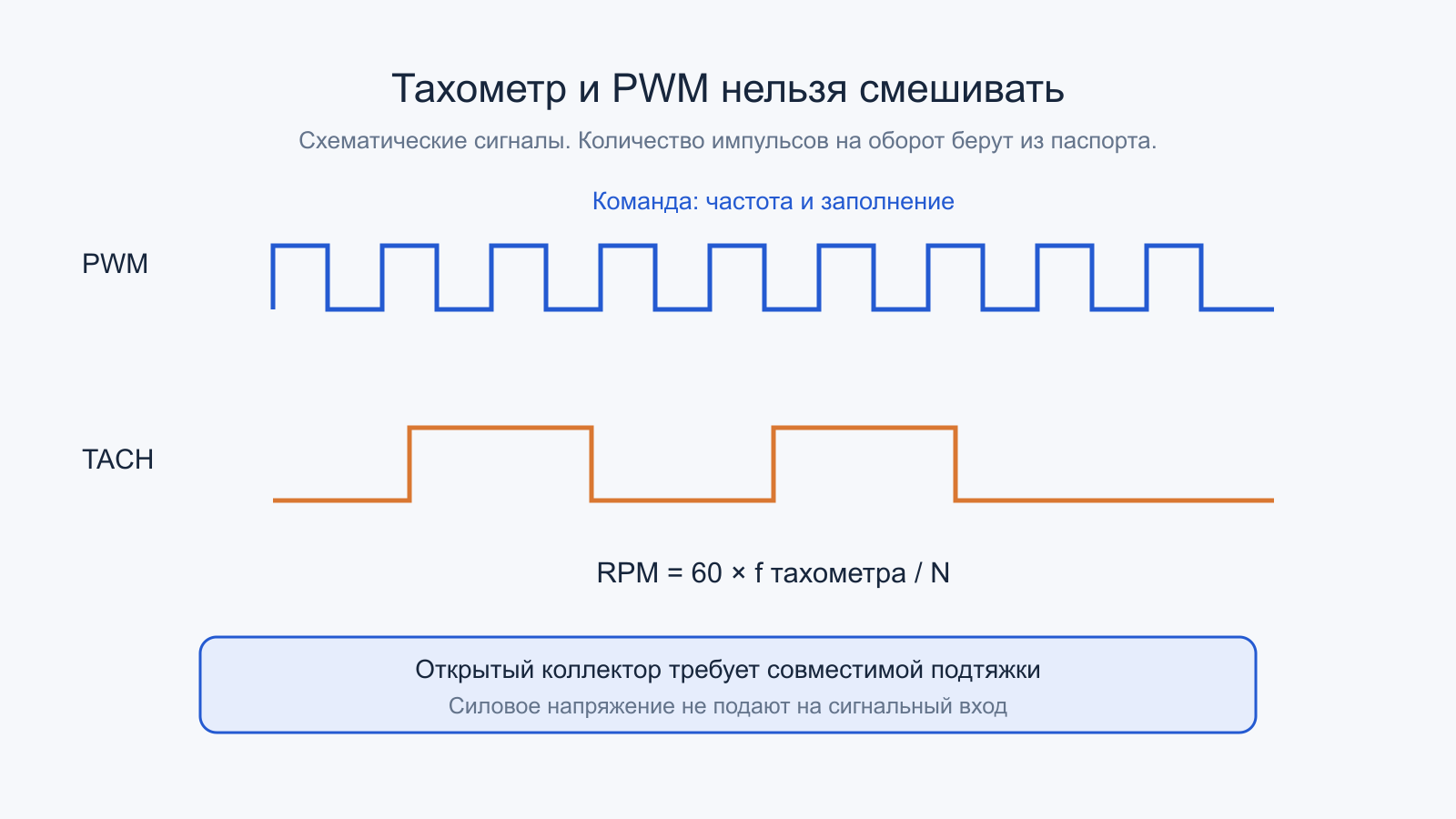

Количество импульсов на оборот устанавливают по документации. Для рассматриваемых моделей Noctua указаны два импульса, но переносить это число на любой вентилятор нельзя. Формула имеет общий вид RPM = 60 × f / N, где f — частота тахосигнала, а N — число импульсов на оборот. Частота PWM задаёт команду и в эту формулу вместо f не подставляется.
При нескольких вентиляторах один разветвитель обычно должен передавать на вход контроля один предусмотренный тахометрический сигнал. Объединение независимых импульсных выходов создаёт смесь, которая не соответствует скорости одного ротора. Даже при электрически допустимом соединении открытых коллекторов результат счёта может быть неверным. Проверяют конструкцию переходника и назначение контролируемого канала.
Измерительный алгоритм тоже создаёт ошибку оборотов
При подсчёте импульсов за короткое окно малая скорость даёт грубое разрешение. Увеличение окна улучшает разрешение, но замедляет обнаружение остановки. Измерение периода между фронтами имеет другие особенности и требует тайм-аута при отсутствии следующего импульса. Программа должна различать «последнее известное значение» и свежее измерение.
Фильтр входа не должен удалять штатные импульсы. Слишком большая задержка, неверный выбор фронтов и счёт обоих фронтов вместо одного способны дать половину или удвоение скорости. Неравномерность вращения и асимметрия сигнала особенно заметны при измерении отдельных полупериодов. Поэтому перед заменой вентилятора полезно сравнить частоту у разъёма с алгоритмом расчёта.
Если контроллер меняет само питание
При DC-регулировании важен диапазон устойчивой работы внутренней электроники. Нельзя предполагать, что вентилятор обязан плавно уменьшать скорость вплоть до нулевого напряжения. Ниже определённого уровня он может остановиться, пытаться перезапускаться или формировать недостоверный тахосигнал. Такой режим определяют по документации, а не выбирают только по отсутствию слышимого шума.
Импульсное прерывание питания является отдельным способом управления и допустимо лишь при поддержке конкретного вентилятора и схемы. Его нельзя переносить на четырёхпроводную модель, для которой предусмотрен отдельный PWM-вход. Когда внутренняя электроника обесточивается на части периода, тахометр может терять возможность корректно формировать уровни. Тогда измеренная частота отражает взаимодействие питания и выхода, а не только вращение ротора.
Мультиметр в такой цепи показывает обработанное значение. Условные 6 В могут означать постоянные 6 В либо импульсы 0–12 В с определённым заполнением. Для двигателя и контрольного выхода эти варианты не эквивалентны. При безопасном измерительном подключении сначала устанавливают форму питания, затем оценивают её соответствие выбранному способу управления.
Проверить разъём и нагрузку контроллера
Если вентилятор работает от отдельного допустимого источника, но не на плате, исследуют разъём, силовой ключ и управление. У нескольких каналов может быть общий предел тока. Сумма установившихся токов не всегда описывает одновременный пуск; переходник или концентратор должен соответствовать реальной нагрузке. Внешне исправный контакт также способен давать падение, которое обнаруживается только при работе.
Прямое соединение питания в обход штатного ключа не является обычным завершением ремонта. Контроллер может выполнять защиту, диагностику и последовательность запуска. Обход изменяет эти функции и способен скрыть их отказ. После восстановления сохраняют предусмотренное управление и проверяют, что оно не перегревается и не ограничивает ток в нормальном режиме.
У фирменного оборудования встречаются дополнительные требования: проверка присутствия, другой порог частоты, особый порядок запуска или отличающийся разъём. Подменный вентилятор с правильными напряжением и тахометром может всё равно не удовлетворять алгоритму системы. До изменения порога тревоги нужно выяснить, требуются ли его обороты для охлаждения и корректно ли система интерпретирует число импульсов на оборот.
Вентиляторы обычно подключают при снятом питании, если горячая замена прямо не предусмотрена конструкцией. При доступном роторе учитывают внезапный автоматический старт: отсутствие движения сейчас не означает, что оно не начнётся после изменения температуры. Измерение организуют так, чтобы щупы и провода не попадали в крыльчатку при любом штатном переходе.
Условный сценарий: вентилятор вращается, система видит ноль
Пусть учебный вентилятор формирует два импульса на оборот. На его тахолинии при работе наблюдается условная частота 50 Гц. Тогда расчётная скорость равна 60 × 50 / 2 = 1500 об/мин. Если контроллер считает то же напряжение как постоянный уровень, исследуют пороги входа, провод и настройки таймера, а не сразу двигатель.

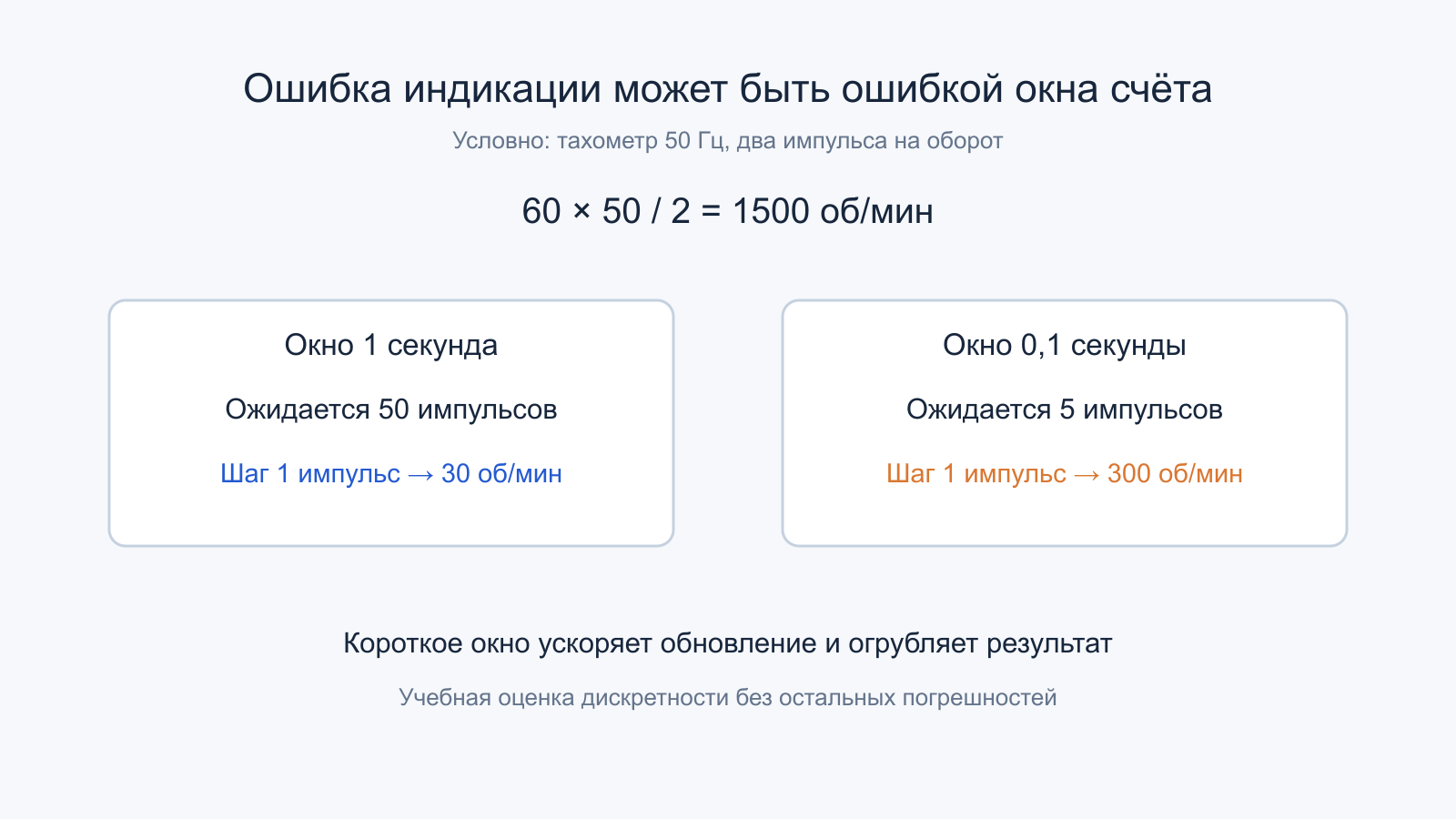

Предположим, за одну секунду программа насчитала 50 импульсов. Один лишний или потерянный импульс соответствует 30 об/мин. При окне 0,1 секунды ожидается лишь пять импульсов, а тот же шаг счёта становится 300 об/мин. Так возникает скачущий индикатор при достаточно ровном вращении. Это учебная оценка дискретности, без учёта остальных ошибок измерения.
В другом условном случае правильный тахосигнал виден возле вентилятора, но пропадает после разъёма. Локализация указывает на соединение. Если частота приходит к входу контроллера, но сообщение появляется только при малой команде, проверяют порог тревоги и допустимые минимальные обороты. Исправлением может стать восстановление провода или корректной конфигурации, а не повышение скорости навсегда.
Совместимая замена и проверка после ремонта
Сверяют напряжение, потребление, пуск, размеры, направление потока, производительность при сопротивлении тракта, разъём и интерфейсы. Статический расход в свободном воздухе не полностью описывает работу через плотный радиатор и фильтр. Важны также температура среды, подшипник и ограничения монтажа. Совпадение номинальных оборотов не гарантирует равноценного охлаждения.
После установки проверяют холодный старт, повторный старт после допустимой остановки, плавное изменение команды, тахометр и реакцию системы на штатные условия. Затем проводят тепловую проверку устройства в закрытом корпусе. Не нужно намеренно блокировать крыльчатку, чтобы проверить тревогу, если изготовитель не предусматривает такой метод. Для контроля функции используют допустимую сервисную процедуру.
Если до ремонта вентилятор периодически останавливался, проверяют длительную работу и условия прежнего отказа. Сохраняют показания температуры, команды и оборотов вместе. Итоговое заключение должно описывать охлаждение всего узла: наличие вращения само по себе не доказывает достаточного отвода тепла.
- Установить точную модель, распиновку и назначение каждого сигнала.
- Разделить отсутствие вращения, ошибку управления и ошибку тахометра.
- Проверить механику при снятом питании.
- Измерить питание у вентилятора и поведение при старте.
- Сопоставить PWM с паспортом, не смешивая его с силовым питанием.
- Проверить тахометр, подтяжку, импульсы на оборот и метод счёта.
- После вмешательства подтвердить повторные старты и тепловой режим в штатной сборке.
Для сравнения полезно сохранить фотографию разъёма с установленной ориентацией и журнал команд. Если скорость меняется после обновления программы, можно повторить прежний режим управления без механического вмешательства. Такой опыт помогает отделить изменение настроек от постепенного ухудшения двигателя и не смешивать две разные причины в одном выводе.
