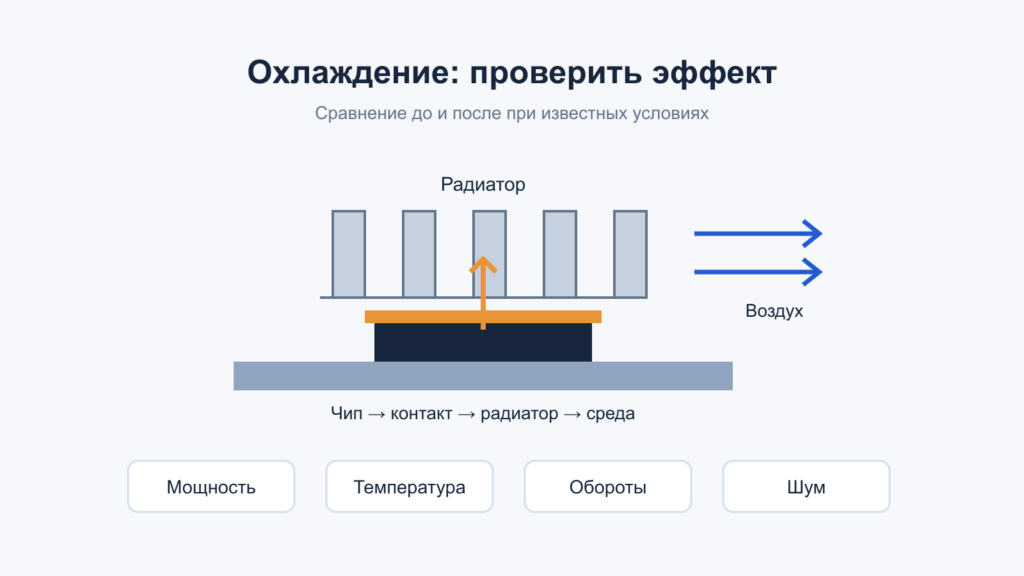

Доработка охлаждения: как проверить пользу до и после изменения

После замены термопасты температура уменьшилась на несколько градусов. Это похоже на успех, пока не выясняется, что в комнате стало прохладнее, вентилятор вращается быстрее, а программа выполняет менее тяжёлую работу. Доработка охлаждения имеет смысл, когда она решает определённую задачу: снижает нагрев при той же мощности, уменьшает шум или позволяет дольше сохранять производительность.

Эти результаты связаны, но не равнозначны. Современный процессор может использовать улучшенное охлаждение для повышения мощности и частоты, сохраняя прежнюю температуру. Автоматика вентилятора может, наоборот, уменьшить обороты. Поэтому сравнение одного максимального значения без остальных условий часто приводит к неверному выводу.

Содержание статьи

1. Сначала определить критерий пользы
2. Какие температуры сравнивать
3. Собрать исходные данные до разборки
4. Один опыт — одно понятное изменение
5. Учебный пример: температура снизилась всего на два градуса
6. Как учитывать разброс и ошибки измерения
7. Проверить автоматическое управление и шум
8. Когда доработку можно считать полезной
9. Официальные материалы
10. Читайте также

Сначала определить критерий пользы

Перед разборкой формулируют цель в измеримой форме. Например: уменьшить установившуюся температуру при одинаковой нагрузке и фиксированном режиме вентилятора; снизить шум при сохранении времени выполнения задачи; убрать ограничение частоты в обычной рабочей сессии. Для компактного устройства целью может быть температура доступной поверхности корпуса, а для накопителя — отсутствие провалов скорости после прогрева.

Одновременно задают ограничения. Допустимы ли больший размер и масса радиатора, дополнительное питание, иной шумовой характер? Можно ли сохранить штатную защиту от перегрева и доступ для обслуживания? Изменение, после которого холоднее один чип, но перегреваются силовые элементы рядом, нельзя принимать по единственному датчику. Воздушный поток оценивают для всей сборки.

Если устройство исправно и работает в пределах спецификации, само желание получить более красивое число ещё не обосновывает риск вмешательства. Сначала проверяют пыль, работоспособность вентилятора, настройки и правильность установки. Для фирменных систем и ноутбуков полезно прочитать сервисное руководство: некоторые элементы охлаждения одновременно прижимают несколько компонентов, и нарушение одного контакта меняет режим других.

Какие температуры сравнивать

Температура кристалла, корпуса микросхемы, основания радиатора и воздуха — разные величины. Встроенный датчик процессора подходит для наблюдения его собственного режима, но не заменяет датчик силового узла рядом. Инфракрасная камера видит поверхность; отражения и неизвестная излучательная способность особенно мешают на блестящем металле. Случайное число на радиаторе нельзя объявлять температурой перехода полупроводника.

Texas Instruments в руководстве по тепловым метрикам объясняет, почему тепловое сопротивление из паспорта зависит от условий измерения и пути тепла. Значение RθJA с испытательной платы нельзя без проверки переносить на собственную сборку. Для практического опыта полезнее сравнивать один и тот же узел в одинаковых условиях, чем рассчитывать абсолютную температуру по неподходящему паспортному коэффициенту.

Воздух измеряют в выбранной повторяемой точке, характеризующей входящий поток, а не прямо в горячем выхлопе. Датчик не должен касаться нагретой стенки или перекрывать канал. В журнале записывают его положение. Для сравнения используют превышение температуры над окружающей средой: ΔT = Tузла − Tвоздуха. Это уменьшает ошибку от изменения комнаты, хотя не делает опыт независимым от всех внешних факторов.

Собрать исходные данные до разборки

1. Зафиксировать конфигурацию. Положение корпуса, крышки, фильтры, кабели, режим питания, настройки вентиляторов и версию нагрузки.
2. Снять фон. Дать системе прийти к обычному состоянию покоя и записать температуры, обороты, потребление и активные процессы.
3. Включить повторяемую нагрузку. Она должна соответствовать цели. Для длительного экспорта важнее реальная программа, чем короткий тест, который не успевает прогреть сборку.
4. Записать переходный процесс. Нужны не только максимум и среднее, но и изменение во времени: быстрый скачок, медленный рост, колебания регулятора и момент снижения производительности.
5. Повторить опыт. Если результаты заметно расходятся, сначала установить причину разброса, а уже потом оценивать небольшую пользу доработки.

Длительность выбирают по тепловой инерции системы. У маленького радиатора и большого жидкостного контура она различается. Для конкретного опыта можно заранее принять критерий стабилизации, например малое изменение температуры за выбранный интервал при устойчивой мощности. Такой критерий записывают как условие эксперимента, а не объявляют универсальной нормой для всех устройств.

Мощность тоже требует определения. Телеметрия CPU, суммарная мощность платы и потребление из розетки не взаимозаменяемы. Для одного и того же чипа полезно записывать его доступную телеметрию, понимая предел точности. Электрическая мощность всей системы включает другие нагрузки и потери источника. Делить превышение температуры одного узла на всё потребление компьютера и называть результат сопротивлением его радиатора некорректно.

Один опыт — одно понятное изменение

Если одновременно заменить пасту, вентилятор, корпус и кривую оборотов, общий результат будет измерим, но вклад каждого действия останется неизвестным. Для поиска причины полезнее последовательные этапы с сохранением промежуточных результатов. Иногда повторная сборка сама по себе изменяет контакт; поэтому разницу нельзя автоматически приписывать только марке нового материала.

Толщину термопрокладки выбирают по документации узла и механической геометрии. Слишком толстая прокладка может поднять основание над другим чипом; слишком тонкая — оставить зазор. Более высокая заявленная теплопроводность не исправляет плохое прилегание. Сила прижима и порядок затяжки также определяются конструкцией, а не стремлением затянуть крепление сильнее.

Вентилятор проверяют по размеру, напряжению, потреблению, распиновке и способу управления. Совпадающий разъём ещё не подтверждает совместимость. Учитывают допустимый ток разъёма платы, запуск на малой скорости, тахометрический сигнал и реакцию системы на остановку. У процессорного кулера сверяют крепление, габариты, доступ к памяти и требования платформы. У блока питания сохраняют штатный корпус, заземление и защиты; его внутреннее охлаждение не переделывают как обычный корпусной вентилятор.

Воздушный поток нельзя оценить только по числу вентиляторов. Фильтр и плотная решётка создают сопротивление, кабели изменяют каналы, а близко расположенные потоки могут мешать друг другу. Открытая боковая крышка — полезный диагностический опыт, но итоговую проверку проводят в реальной сборке. Самодельное отверстие требует отдельной оценки пыли, механической прочности и доступности опасных частей.

Учебный пример: температура снизилась всего на два градуса

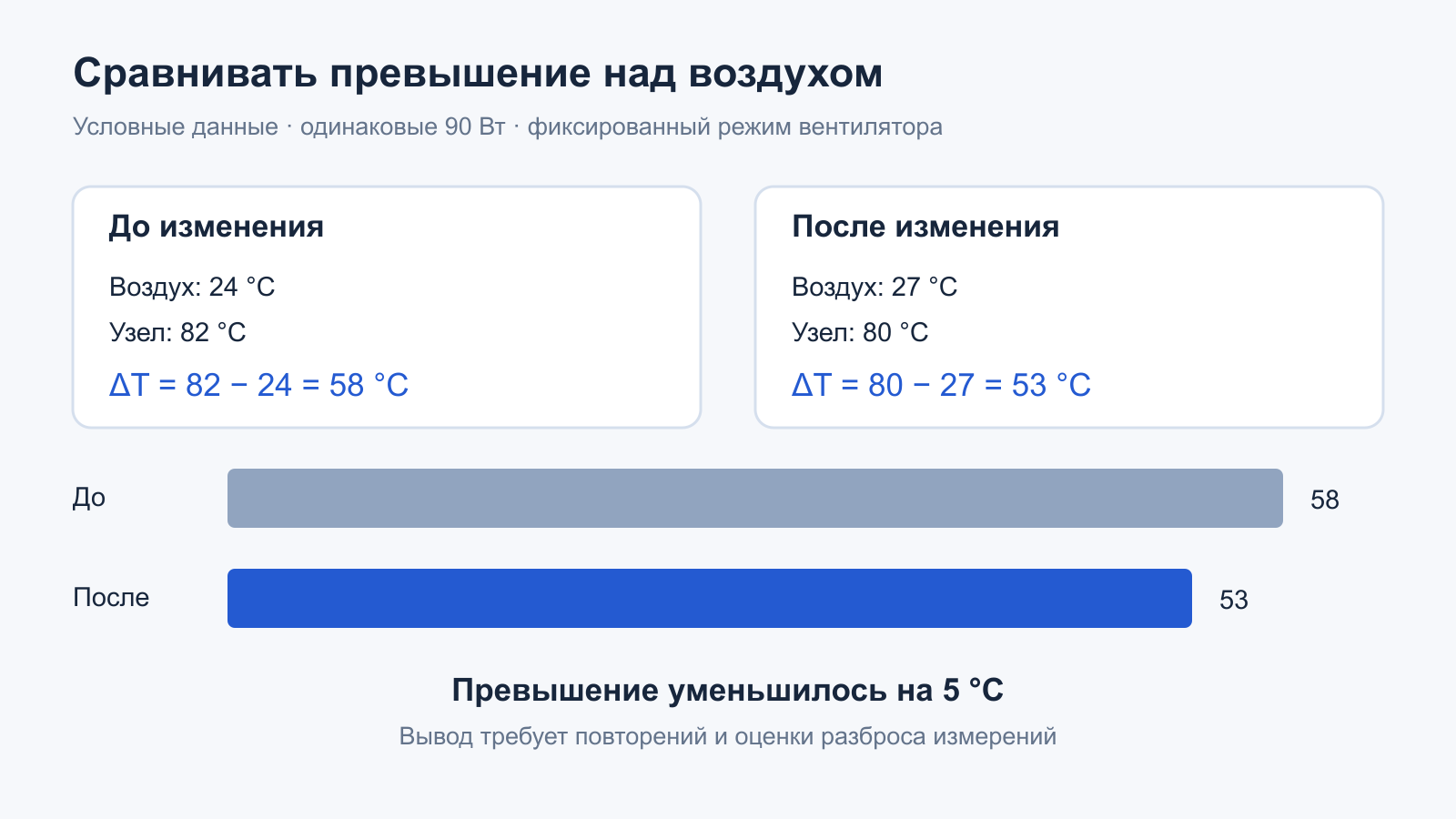

Рассмотрим условные данные, не результаты реального теста. До изменения воздух на входе имел температуру 24 °C, датчик узла — 82 °C при устойчивых 90 Вт. После изменения воздух нагрелся до 27 °C, а узел достиг 80 °C при тех же 90 Вт и выбранном фиксированном режиме вентилятора. По одному датчику видна разница 2 °C.

Но превышение над воздухом изменилось с 82 − 24 = 58 °C до 80 − 27 = 53 °C. При сопоставимых условиях уменьшение составляет 5 °C. Отношение ΔT к мощности в этом опыте изменилось примерно с 0,64 до 0,59 °C/Вт. Это сравнительный показатель данной сборки и выбранных точек измерения, а не паспортное тепловое сопротивление отдельной детали.

Для уверенного вывода нужно знать разброс повторений и качество датчиков. Если воспроизводимость составляет несколько градусов, единичная разница малоубедительна. Если после изменения обороты выросли, улучшение может объясняться большей производительностью вентилятора и сопровождаться шумом. Если мощность выросла, одинаковая температура способна, напротив, скрывать полезный результат. Поэтому в журнале рядом должны стоять температура воздуха, температура узла, мощность, обороты и производительность.

Как учитывать разброс и ошибки измерения

Одинаковое показание датчика не всегда означает одинаковую физическую температуру во всех точках. Встроенные датчики могут иметь особенности разрешения и обработки, а внешний контактный датчик — менять результат при другом прижиме или положении. Поэтому при сравнении стараются сохранить измерительную цепочку и расположение. Замена прибора одновременно с доработкой создаёт дополнительную неопределённость.

Полезно различать постоянное смещение и изменяющуюся ошибку. Если один и тот же датчик стабильно завышает показание, относительное сравнение иногда остаётся информативным. Но это не позволяет проверять по нему близость к абсолютному пределу компонента без оценки точности. Для решения «есть ли температурный запас» важны спецификация датчика и документация устройства, а не только повторяемость графика.

Если улучшение сопоставимо с обычным разбросом, не нужно выбирать самый удачный запуск. Сохраняют все корректные прогоны и выясняют источник вариации: фоновые задачи, автоматические обороты, изменение мощности, воздух или сборка контакта. Иногда честный результат опыта звучит так: при выбранной методике полезный эффект пока не различим.

Проверить автоматическое управление и шум

Фиксированный режим удобен, чтобы сравнить тепловую часть. Отдельный опыт со штатной автоматикой показывает поведение устройства для пользователя. В нём оценивают частые разгоны вентилятора, задержку реакции, температуру после выхода из нагрузки и возможные колебания. Слишком агрессивная кривая может создавать неприятный шум при небольшом изменении температуры, хотя максимальное число выглядит лучше.

Шум сравнивают в одном помещении, с одного расстояния и положения, при одинаковом фоне. Для абсолютных значений нужен подходящий измеритель и корректная методика. Телефон может дать ориентировочное относительное наблюдение, но его показания нельзя выдавать за калиброванный протокол. Важно учитывать тональные призвуки, дребезг и вибрацию: одинаковый усреднённый уровень не означает одинаковый комфорт.

Когда доработку можно считать полезной

После сборки проверяют соседние узлы, крепления и работу защит в предусмотренном изготовителем объёме. Не нужно намеренно перекрывать вентиляцию до аварийного отключения, чтобы убедиться в её существовании. При неожиданных температурах, запахе, нестабильности или механическом контакте вентилятора опыт прекращают и выясняют причину.

Итоговое решение привязывают к первоначальной цели. Для рабочего компьютера полезным результатом может быть меньше шума при прежней скорости. Для компактного контроллера — сохранение температурного запаса при установленной крышке. Для накопителя — ровное время обработки больших файлов. Если критерий не достигнут или появились новые проблемы, возможность вернуть исходную конфигурацию становится частью хорошего плана.

• Определены цель, точки измерения и реальная конфигурация устройства.
• Сохранены исходные графики, условия воздуха и сведения о мощности.
• Изменение не нарушает совместимость, прижим и штатные защиты.
• Сравнение выполнено при одинаковом режиме и повторено.
• Отдельно проверены автоматика, шум и соседние компоненты.
• Вывод учитывает разброс и относится только к испытанным условиям.
