BGA, прогрев и реболлинг: как оценивать причину и результат ремонта
Устройство перестало запускаться, после нагрева заработало, а через несколько дней снова отказало. Такая история часто заканчивается словом «отвал» и предложением реболлинга. Но реакция на температуру — ещё не название неисправности. Нагрев одновременно меняет размеры деталей, состояние контактов, электрические параметры полупроводников и механическое напряжение платы. Один и тот же внешний результат может иметь разные причины.

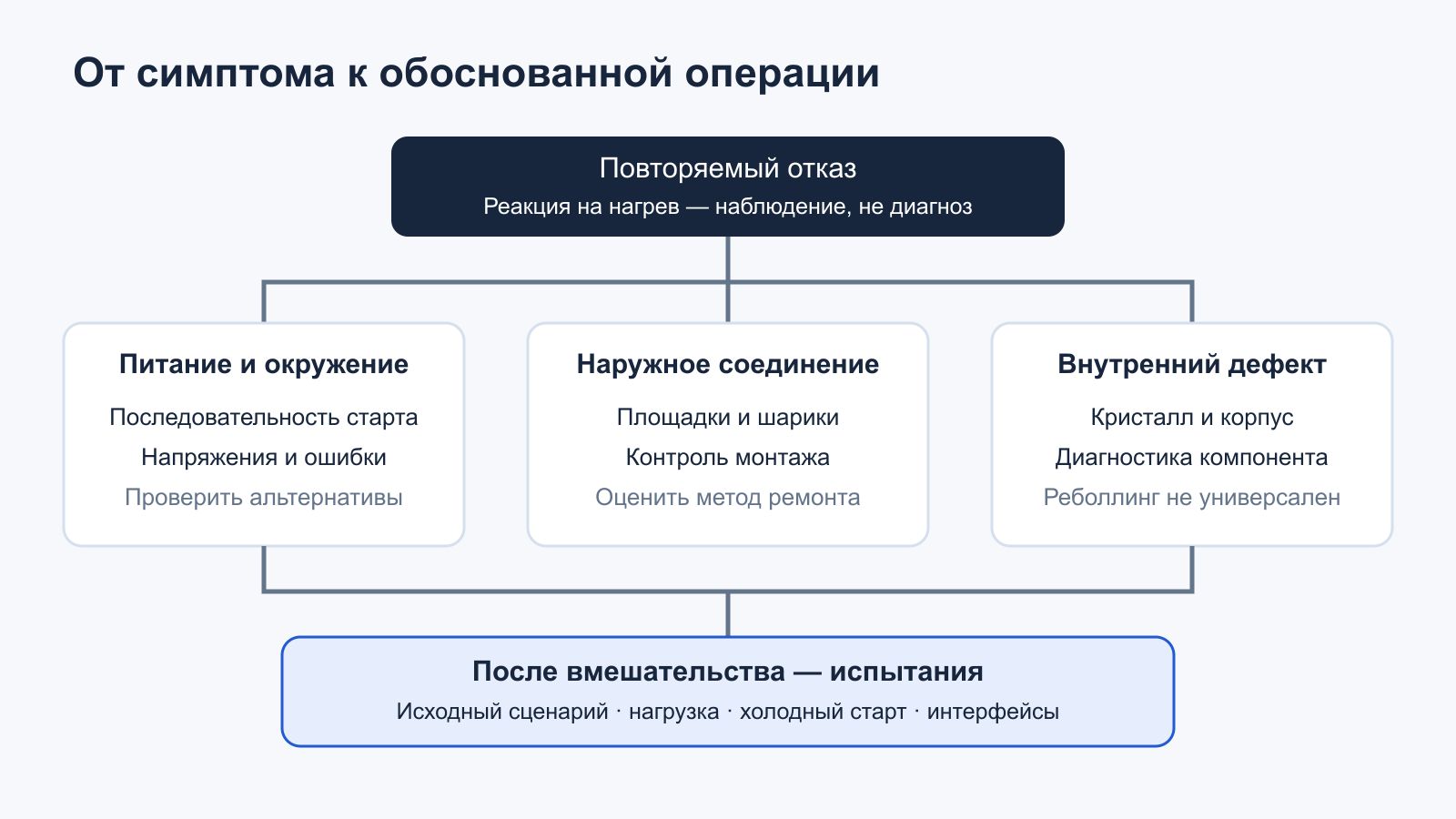

Инженерный подход начинается с двух отдельных вопросов: где находится дефект и какой операцией его допустимо устранить. BGA описывает способ соединения корпуса с платой. Прогрев описывает воздействие. Реболлинг описывает замену шариков припоя. Ни одно из этих слов само по себе не объясняет, почему возник отказ и сколько проработает восстановленный узел.
Содержание статьи
- В корпусе существует несколько уровней соединений
- Что означают прогрев, перепайка и реболлинг
- Какие сведения нужны до нагрева
- Почему нет универсального режима термофена
- Как оценивать смысл предлагаемого ремонта
- Учебный пример: изображение исчезает под нагрузкой
- Почему важно сохранять исходные данные
- Какие проверки нужны после работы с BGA
- Официальные материалы
- Читайте также
В корпусе существует несколько уровней соединений
Внешние шарики BGA соединяют подложку корпуса с печатной платой. Внутри корпуса расположены кристалл, проводники и другие соединения. В flip-chip конструкции кристалл связан с подложкой внутренними микроконтактами; это другой уровень, недоступный обычной замене наружных шариков. Кроме того, на самой плате есть площадки, переходные отверстия и внутренние слои. Повреждение любого из этих участков способно нарушить работу одной функции.
Поэтому фраза «проблема под чипом» слишком неопределённа. Она может означать треснувшее наружное соединение, повреждение площадки, внутреннюю неисправность корпуса или просто гипотезу, основанную на известной репутации серии устройств. Замена внешних шариков не восстанавливает повреждённый кристалл и не доказывает отсутствие дефекта внутри корпуса. Если после неё устройство заработало, установлен факт изменения поведения после вмешательства, а механизм отказа ещё требует объяснения.
Оптический осмотр здесь ограничен. Видимый край корпуса помогает оценить положение и загрязнения, но центральные соединения остаются скрытыми. Рентген способен выявить некоторые мостики, смещения и особенности заполнения, однако возможности зависят от оборудования, угла и типа дефекта. Тонкая трещина или электрический отказ внутри микросхемы не обязаны проявляться на обычной проекционной картинке.
Что означают прогрев, перепайка и реболлинг
Прогрев в бытовом употреблении может означать всё: от повышения температуры корпуса до полного оплавления припоя. Без измеренного профиля неизвестно, что произошло с соединениями. Положение регулятора термофена показывает режим инструмента, а не температуру каждого шарика под массивным корпусом. Успешный запуск после такого воздействия нельзя считать доказательством восстановленного соединения.
Повторное оплавление предполагает управляемый процесс, при котором соединения проходят заданный температурный цикл. Его применимость зависит от состояния припоя, площадок, корпуса и требований изделия. Оно не заменяет удаление загрязнений и не исправляет разрушенную медь. Повторять цикл до появления картинки — плохой способ диагностики: каждое воздействие меняет объект и расходует допустимый тепловой ресурс.
Реболлинг включает снятие корпуса, удаление старого припоя и формирование новых наружных шариков с последующим монтажом. Это операция над конкретным интерфейсом «корпус — плата». Ремонт с заменой на исправный новый компонент решает другую задачу и также требует оценки площадок и причины исходного повреждения. Подмена терминов мешает понимать, что именно предлагается и какой результат можно проверить.
Рекомендации производителя могут прямо ограничивать повторное использование. Например, в NXP AN13656 для рассматриваемых FCPBGA/FCCSP не рекомендуется применять реболленные корпуса из-за вопросов долговременной надёжности соединений. Это не универсальный запрет для всех микросхем, но веская причина проверять документацию конкретного семейства и отделять допустимый ремонт от технологически возможной операции.
Какие сведения нужны до нагрева
Сначала фиксируют повторяемый симптом: отсутствует ли запуск целиком, пропадает ли изображение после загрузки драйвера, возникает ли ошибка памяти, зависит ли отказ от нагрузки. Сохраняют доступные журналы и коды диагностики. Проверяют внешние соединения, питание, настройки и совместимые исправные периферийные узлы. Если причина в кабеле или источнике питания, нагрев BGA только добавит вмешательство к исходной проблеме.
На плате исследуют последовательность включения и разрешающие сигналы в объёме, который допускают схема и оборудование. Измерения на питающемся узле требуют квалификации и подходящих приборов. Для сетевой части действуют отдельные требования безопасности; общая статья не заменяет сервисную процедуру. В низковольтной области тоже нельзя случайно замыкать соседние точки щупом или подавать напряжение на неизвестную линию.
Низкое сопротивление питания не обязательно означает короткое замыкание: у мощных цифровых узлов оно может быть штатным. Температурная зависимость тоже неоднозначна. Если мягкое изменение окружающей температуры меняет симптом, это помогает локализовать чувствительный участок, но не доказывает трещину шарика. Изгиб платы и давление на корпус особенно нежелательны как домашний «тест»: можно получить новый дефект или временно изменить сразу несколько контактов.
До вмешательства полезно записать конкурирующие гипотезы. Например: недостаточное питание ядра, отказ внешней памяти, дефект межсоединений BGA, неисправность самого процессора. Для каждой выбирают проверку, результат которой действительно различает варианты. Такой список удерживает диагностику от движения только по самой популярной версии.
Почему нет универсального режима термофена
Температурный профиль выбирают по припою, корпусу, влагочувствительности, плате и оборудованию. Многослойная плата с массивной медью отводит тепло иначе, чем тонкий небольшой модуль. Верх корпуса, наружный шарик и центральная площадка проходят разные траектории температуры. При этом рядом могут находиться разъёмы, полимерные материалы и элементы, допустимый нагрев которых ниже необходимого для целевой зоны.
В AN5126 NXP отдельно связывает условия восстановления с теплоёмкостью платы и компонентов и требует учитывать ограничения соседних корпусов. Практически это означает измерение профиля на подходящих контрольных точках и его проверку для данного узла. Нельзя переносить чужую температуру сопла и длительность из видеоролика как готовый рецепт. Даже одинаковые цифры на двух станциях не гарантируют одинакового нагрева платы.
Влагочувствительность — ещё одна причина читать документацию. Влага при нагреве может повредить корпус и слои платы. Но и предварительная сушка не является безусловно безопасной для полностью собранного изделия: батареи, дисплеи, клей и пластик имеют собственные ограничения. Процедуру подготавливают по составу узла и указаниям изготовителя, а не назначают всей плате одинаковое время в духовке.
Как оценивать смысл предлагаемого ремонта
Обоснованный план содержит цель операции, сведения о компоненте и проверяемые критерии результата. Для снятого корпуса оценивают состояние площадок платы и доступных контактных поверхностей. Выявленный отрыв площадки может изменить решение: формирование красивых шариков не восстановит отсутствующий переход во внутренний слой. Отдельно учитывают происхождение сменной микросхемы: неизвестный снятый компонент добавляет новую неопределённость.
Если дефект пока не локализован, это следует назвать прямо. Допустимо обсуждать вероятностный ремонт, когда альтернативы ограничены, но его нельзя выдавать за подтверждённый диагноз. Для дорогостоящего узла полезно заранее сравнить стоимость диагностики, риск повреждения платы, доступность нового компонента и возможность замены всего модуля. Универсального экономического ответа здесь нет.
Учебный пример: изображение исчезает под нагрузкой
Представим условный компьютерный модуль: в простое он работает, при графической нагрузке изображение пропадает. После краткого нагрева неисправность на некоторое время исчезла. Этот факт совместим с несколькими гипотезами: изменился контакт, уменьшилась чувствительность внутреннего дефекта к температуре, сместился рабочий режим соседнего узла. Вывод «точно нужны новые шарики» из него не следует.
В учебном плане сначала повторяют отказ с записью нагрузки и температур, проверяют питание, память и доступные диагностические коды. Если обнаруживается просадка конкретной линии перед сбоем, надо установить её причину: она может быть и источником проблемы, и следствием аварийного потребления. Если питание остаётся в допустимых пределах, это сужает круг, но всё ещё не отделяет наружный контакт BGA от внутренней неисправности.
Допустим, дальнейшее исследование дало основания заменить компонент новым. После монтажа проверяют не только появление изображения, но и исходную нагрузку, длительный прогрев в штатном корпусе, работу видеовыходов, холодные пуски и журнал ошибок. В протоколе честно разделяют найденные признаки, выполненную операцию и результаты испытаний. Если исходный механизм не подтверждён, его не превращают в установленный факт задним числом.
Почему важно сохранять исходные данные
После снятия корпуса часть диагностической информации исчезает. Наружные соединения уже разрушены технологической операцией, загрязнения удалены, плата пережила новый тепловой цикл. Именно поэтому фотографии, исходные измерения и условия воспроизведения отказа полезнее, чем уверенное объяснение после удачного запуска. Если доступны специализированные исследования отказов, их последовательность согласуют до вмешательства, которое может уничтожить искомый признак.
Для сравнения до и после нужно сохранить конфигурацию: версия прошивки, режим питания, установленная память, источник сигнала и состав нагрузки. Если одновременно обновить программное обеспечение, заменить питание и перепаять микросхему, источник улучшения останется неясным. Иногда комплексное восстановление необходимо, но тогда результат описывают как результат совокупности действий. Отдельный успех реболлинга в таком опыте не доказан.
Практическая осторожность особенно важна с плавающим отказом. Отсутствие ошибки в течение одного часа может означать улучшение, а может оказаться обычным промежутком между событиями. Длительность наблюдения выбирают с учётом прежней частоты отказа и реального сценария эксплуатации.
Какие проверки нужны после работы с BGA
Первый запуск подтверждает лишь прохождение части последовательности включения. Нужны проверки функций, использующих разные группы выводов: память, интерфейсы, обработка данных, переходы энергосбережения. Испытания проводят в пределах спецификации, наблюдая за питанием, температурой и признаками ошибок. Заводские ускоренные температурные циклы нельзя самостоятельно подменять морозильником, строительным феном и изгибанием платы.
- Исходный отказ описан и воспроизводился до вмешательства.
- Проверены альтернативные причины, а ограничения диагностики записаны.
- Выбранная операция соответствует предполагаемому уровню повреждения.
- Тепловой процесс определён для корпуса, припоя, платы и станции.
- После монтажа оценены соседние детали и доступное качество сборки.
- Пройдены исходный сценарий, нагрузка, холодные пуски и необходимые интерфейсы.
- Временное восстановление и долговременная надёжность не смешаны в одном обещании.
Главный критерий качественного ремонта — согласованная цепочка «наблюдение, гипотеза, проверка, вмешательство, испытание». Реболлинг может быть частью этой цепочки, но не заменяет её целиком.
Официальные материалы
- NXP AN13656 — Assembly guidelines for Flip Chip plastic ball grid array and chip scale package: устройство корпусов, ограничения процесса и рекомендации по повторному использованию.
- NXP AN5126 — Assembly Guidelines for PBGA and TEPBGA Packages: зависимость условий восстановления от платы, тепловые ограничения и последовательность операций.
- Texas Instruments — QFN and SON PCB Attachment: дополнительный пример рекомендаций для скрытых соединений и контроля процесса; применимость ограничена указанными корпусами.
