После ремонта всё включилось — какие проверки нужны дальше
Первое включение после ремонта — важный момент, но оно подтверждает только часть работы устройства. Экран загорелся, индикатор появился, операционная система загрузилась. При этом ещё не проверены длительная нагрузка, запуск после остывания, все интерфейсы и поведение в реальной сборке. Некоторые дефекты проявляются именно на переходах между режимами, когда краткий тест уже завершён.
Полезная проверка отвечает на конкретный вопрос: устранён ли исходный отказ и не появились ли последствия вмешательства? Для этого нужен набор испытаний, связанный с назначением устройства и выполненным ремонтом. Его объём определяют заранее, а результаты записывают вместе с условиями и ограничениями.
Содержание статьи
- Отталкиваться от причины обращения и зоны вмешательства
- До подачи питания: короткая, но содержательная проверка
- Первый запуск: наблюдать процесс, а не только финал
- Нагрузка: проверить и длительность, и характер работы
- Холодные пуски, перезапуски и интерфейсы
- Учебный пример: после замены разъёма питание появилось
- Использовать диагностику по её назначению
- Проверять результат функции, а не только отсутствие сбоя
- Что записать в итоговый протокол
- Официальная документация
- Читайте также
Отталкиваться от причины обращения и зоны вмешательства
Если устройство отключалось через некоторое время, проверка только холодного запуска недостаточна. Если пропадал разъём, надо испытать соответствующий интерфейс и крепление, а не ограничиться светящимся индикатором. После работы в цепи питания важны запуск, изменение нагрузки и температурный режим. После ремонта памяти — операции, реально использующие её объём и разные участки.
Зону проверки расширяют вокруг места вмешательства. Замена компонента могла повлиять на соседние детали, а разборка — на кабели, антенны, термопрокладки и крепления. Успешный ремонт платы не гарантирует правильной сборки всего прибора. Поэтому итоговый этап должен проходить с установленными крышками и штатным охлаждением, если изготовитель не требует другого порядка.
Если исходная причина не подтверждена, это влияет на формулировку результата. Можно записать, что отказ не воспроизвёлся в таких-то режимах после выполненных действий. Нельзя по одному успешному запуску объявить доказанным механизм неисправности. Особенно осторожно оценивают плавающие отказы, которые до ремонта появлялись раз в несколько дней.
До подачи питания: короткая, но содержательная проверка
Осматривают ориентацию компонентов, полярность, доступные соединения, отсутствие перемычек и свободных частиц. Проверяют подключение шлейфов, фиксаторы, крепления и соответствие установленной детали. Для полупроводника с похожей маркировкой важны полный тип, исполнение и электрические параметры. Для конденсатора или разъёма — также геометрия и допустимые режимы.
Электрические проверки на обесточенной плате выполняют с пониманием схемы. Малое сопротивление не всегда является замыканием, а отсутствие звукового сигнала не доказывает исправной изоляции. Оптический осмотр скрытых BGA или QFN не подтверждает качество всех контактов под корпусом. Необходимые специальные методы выбирают по конструкции и ответственности узла.
Если ремонт затрагивал сетевую часть, изоляцию, защитное заземление или барьеры безопасности, требуется предусмотренная для этого изделия проверка электробезопасности. Она выполняется компетентным специалистом соответствующими приборами и процедурами. Обычный мультиметр и успешное включение не заменяют такие испытания; защитные цепи не отключают ради прохождения функционального теста.
Первый запуск: наблюдать процесс, а не только финал
Перед запуском определяют критерии остановки по документации устройства: недопустимое потребление, температура, повторный сброс, запах, звук или иное отклонение. Если схема допускает питание от лабораторного источника, его режим и ограничение тока выбирают для конкретного узла. Произвольное занижение ограничения может мешать нормальному пуску, а чрезмерное — лишать ожидаемой защиты.
На первом этапе наблюдают последовательность запуска и доступные диагностические признаки. Для компьютера это обнаружение оборудования, ошибки загрузки и журнал событий; для контроллера — индикация, связь и выход в предусмотренный режим. Короткое отсутствие видимого перегрева не исключает локального дефекта. Измерительные точки и способы подключения должны быть безопасны для человека и платы.
Не стоит сразу оставлять непроверенное устройство надолго без наблюдения. Сначала выполняют короткую контролируемую проверку, затем переходят к нагрузке. При отклонении сохраняют данные и прекращают опыт, а не повторяют включение до случайного успеха. Последовательность неудачных попыток тоже является диагностической информацией.

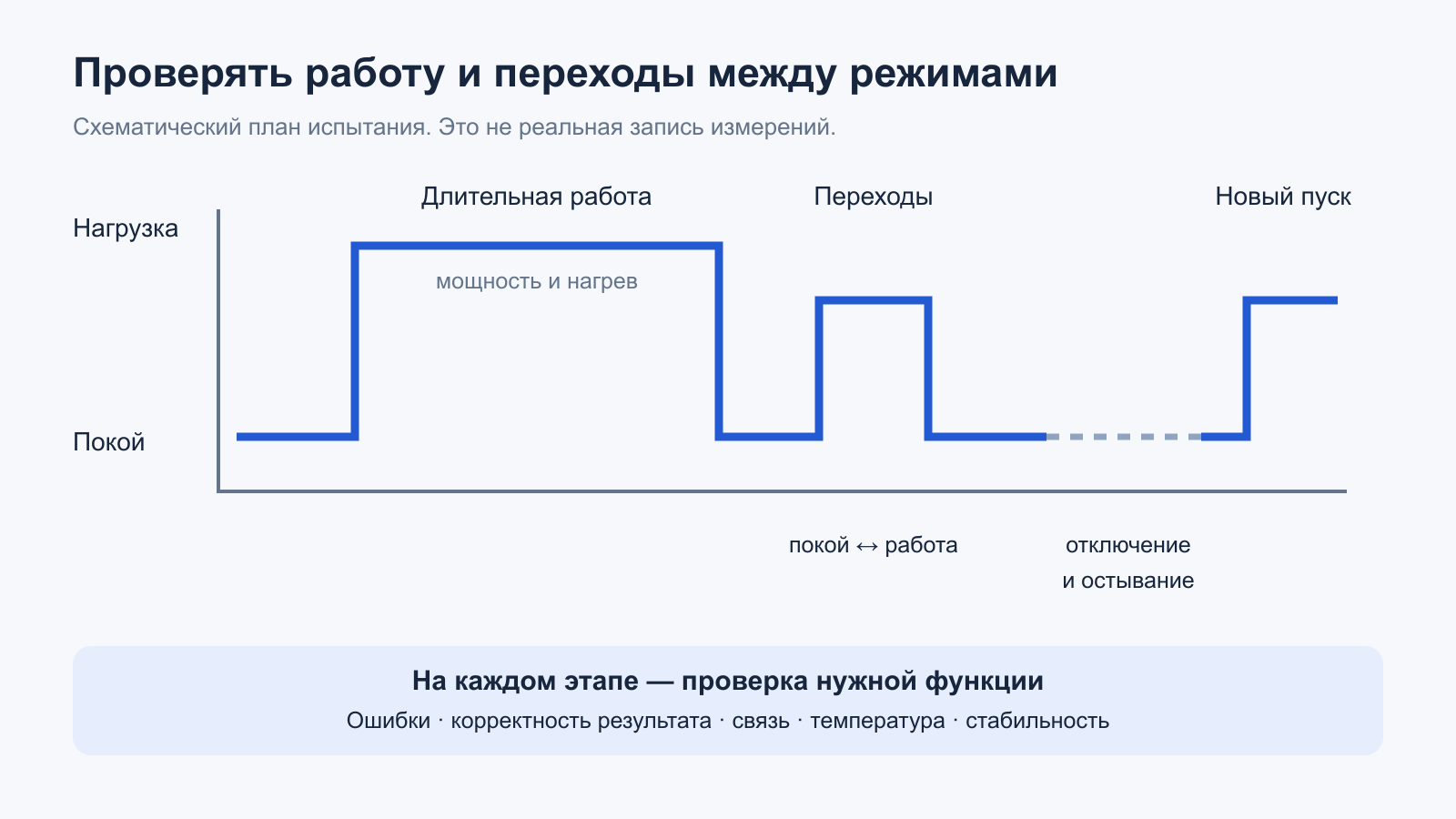

Нагрузка: проверить и длительность, и характер работы
Один стресс-тест не охватывает все режимы. Процессорная нагрузка не проверяет каждый видеовыход, а интенсивная запись на накопитель не подтверждает исправность беспроводного интерфейса. Выбирают испытания отдельных функций и типичный совместный сценарий. Нагрузки должны оставаться в допустимой области устройства: проверка после ремонта не является испытанием на разрушение.
Постоянная нагрузка показывает установившееся потребление и нагрев. Переключение между покоем и работой выявляет другую группу проблем: запуск преобразователя, выход из сна, кратковременную просадку питания, неустойчивый контакт. У некоторых устройств существенны зарядка аккумулятора одновременно с работой или подключение периферии; такие режимы проверяют только при их штатной поддержке.
Температуру наблюдают во времени и вместе с производительностью. Падение частоты или скорости может удерживать датчик в норме за счёт ограничения мощности. Поэтому «не перегрелось» и «работает в ожидаемом режиме» — отдельные выводы. Сравнивают со спецификацией конкретного узла, а не с универсальным числом из обсуждения похожей модели.
Продолжительность выбирают по исходному отказу и тепловой инерции. Если сбой появлялся после прогрева корпуса, тест заканчивают позже этого этапа с достаточным наблюдением. Если устройство выполняет циклическую операцию, важнее число полных циклов, чем бессодержательные часы простоя. Ни одна разумная длительность проверки не гарантирует отсутствие всех будущих отказов.
Холодные пуски, перезапуски и интерфейсы
Тёплая перезагрузка не равна новому старту после полного предусмотренного отключения и остывания. Проверяют оба сценария, если они относятся к обычной эксплуатации. Порядок отключения аккумуляторов и источников, а также время до безопасного обслуживания берут из документации. Универсального ожидания, после которого любой прибор гарантированно разряжен, не существует.
Для интерфейса мало увидеть его название в системе. Выполняют реальный обмен: передают и сверяют данные, воспроизводят звук, проверяют изображение, опрашивают датчик. Разные разъёмы одной группы могут иметь отдельные цепи защиты и питания. Если ремонтировали один порт, полезно проверить соседние и убедиться, что разборка не нарушила их работу.
У механических соединений проверяют обычное подключение и штатное положение кабеля без чрезмерного усилия. Устройство не должно терять функцию от допустимого использования. Однако попытки сильно раскачивать разъём или сгибать плату создают новую неисправность и не заменяют установленную методику испытания прочности.
Учебный пример: после замены разъёма питание появилось
Предположим, низковольтный прибор потребляет небольшой ток в покое и заметно больший во время работы. После замены входного разъёма он успешно включился. Условно допустим, в восстановленном токовом пути осталось дополнительное сопротивление 0,05 Ом. При 2 А на нём выделится I²R = 2² × 0,05 = 0,20 Вт, а при 4 А — уже 4² × 0,05 = 0,80 Вт.
Эти числа иллюстрируют рост локального нагрева, а не результаты измеренного ремонта и не допустимые токи произвольного разъёма. В простое проблема может быть незаметна. Под штатной нагрузкой появляются нагрев, падение напряжения или повторный сброс. Проверка должна охватывать допустимый рабочий режим и состояние соединения, а не только факт запуска.
Если обнаружено отклонение, надо локализовать его источник: контакт разъёма, проводник, площадка или другой элемент цепи. После исправления повторяют весь связанный набор проверок. Нельзя зачесть прежний успешный тест как окончательный после нового вмешательства: состояние устройства снова изменилось.
Использовать диагностику по её назначению
Фирменные средства полезны как часть плана. Dell, например, различает быстрые и расширенные предзагрузочные тесты, а отдельные проверки требуют участия человека. Intel Processor Diagnostic Tool проверяет предусмотренные функции поддерживаемого процессора и позволяет сохранить результат. Применимость инструмента, версии и условия нужно сверять с документацией изготовителя.
Статус PASS относится к выполненному набору тестов. Он не означает, что проверены все кабели, порты, механика и безопасность устройства. Программная диагностика также может не воспроизвести короткий переходный дефект. Поэтому фирменный отчёт дополняют исходным пользовательским сценарием и наблюдениями после ремонта.
Проверять результат функции, а не только отсутствие сбоя
Вычисление может завершиться без аварии и выдать неправильный результат. Для программы используют известный контрольный пример, для канала измерения — подходящий опорный сигнал, для передачи данных — сверку исходного и полученного файла. Метод выбирают по функции. Проверка контрольной суммы подтверждает совпадение конкретных данных, но не даёт заключения о всех возможных операциях памяти и накопителя.
Для испытаний используют подготовленные данные, которые можно безопасно потерять. Важные пользовательские файлы предварительно сохраняют, а тест записи не запускают на единственной копии ценной информации. Если устройство подозревается в повреждении данных, сначала решают задачу их сохранения, а затем нагрузочной проверки. Необходимость резервной копии определяется этим конкретным риском, а не удобством тестовой программы.
Полезно синхронизировать время наблюдений. Запись «сбой на третьем цикле при подключении кабеля» позволяет сопоставить событие с журналом и графиком питания. Одно усреднённое число за весь опыт способно скрыть момент отказа. Если автоматический тест завершился, а часть требуемых действий не выполнялась из-за ошибки конфигурации, такой прогон помечают неполным и повторяют после исправления условий.
Что записать в итоговый протокол
Достаточно понятного документа: исходный симптом, подтверждённые признаки, заменённые детали, конфигурация, выполненные режимы, длительность и результат. Для численных данных указывают прибор или источник телеметрии и условия измерения. Сохраняют ошибки и неудачные попытки, если они влияют на оценку. Если часть функций недоступна без специального стенда, это отмечают прямо.
Результат лучше формулировать предметно: исходный сценарий повторён, связь сохранялась, выбранная нагрузка выполнена, холодные пуски прошли, перечисленные интерфейсы проверены. Такая запись полезнее безусловного «полностью исправно», поскольку показывает фактический объём проверки. Для формальной приёмки дополнительно используют требования и процедуры, относящиеся к данному изделию.
- Исходный отказ проверен повторно в сопоставимых условиях.
- Осмотрены место ремонта, соседние узлы и окончательная сборка.
- Проверены длительная работа и переходы между штатными режимами.
- Выполнены нужные холодные пуски, перезапуски и функциональные интерфейсы.
- Нагрев сопоставлен с мощностью и производительностью.
- Сохранены результаты, ошибки, ограничения и сведения о непроверенных функциях.
Официальная документация
- Dell — How to Run Preboot Diagnostics and Hardware Tests: быстрые и расширенные тесты, фиксация кодов ошибок.
- Intel — Processor Diagnostic Tool Overview, Download, and Documentation: назначение диагностического инструмента и сохранение результатов.
- Texas Instruments — QFN and SON PCB Attachment: пример ограничений осмотра и особенностей контроля скрытых соединений.
