Качество пайки под увеличением: какие дефекты легко пропустить
Плата может включаться и проходить короткую проверку, хотя рядом с исправным соединением остаётся тонкая перемычка, треснувшая галтель или приподнятый вывод. Обратная ситуация тоже встречается: матовая поверхность бессвинцового припоя выглядит подозрительно, но сама по себе не означает дефект. Осмотр под увеличением полезен тогда, когда проверяется геометрия соединения и его окружение, а впечатление от блеска не подменяет диагноз.
Задача такого осмотра — найти наблюдаемые отклонения, определить их электрическое и механическое значение и выбрать следующую проверку. Увеличение расширяет возможности зрения, но не делает видимыми контакты под корпусом и не заменяет функциональные испытания. Особенно важно разделять эти возможности при ремонте мелких SMD-компонентов, разъёмов, QFN и BGA.
Содержание статьи
- Сначала подготовить плату и условия наблюдения
- Какие признаки действительно требуют внимания
- Почему блеск и форма не дают универсального ответа
- Последовательность осмотра после локального ремонта
- Как связать найденный дефект с процессом
- Учебный пример: устройство теряет связь при движении кабеля
- Что должно остаться в результате проверки
- Документация для углублённого изучения
- Читайте также
Сначала подготовить плату и условия наблюдения
Осмотр начинают на обесточенном устройстве. Для платы с аккумулятором недостаточно выключить питание кнопкой: источник отключают способом, предусмотренным конструкцией. Заряженные накопительные элементы требуют отдельной безопасной процедуры. Рабочее место организуют с защитой чувствительных компонентов от электростатического разряда. Перед очисткой фотографируют участок: остатки флюса, расположение шарика припоя и следы перегрева иногда помогают восстановить последовательность повреждения.
Сначала нужен общий вид, затем рабочее увеличение. При слишком большом увеличении легко внимательно рассмотреть один вывод и пропустить соседний отсутствующий резистор. Удобная последовательность — вся зона вмешательства, её граница, отдельные соединения. В границу включают элементы, которые могли задеть жалом, потоком воздуха, инструментом или щёткой. Если заменяли разъём, смотрят и ближайшие защитные сборки, и силовые крепления, и обратную сторону платы.
Кольцевой свет хорошо показывает расположение элементов, но способен скрывать рельеф. Косое освещение с двух направлений обнаруживает ступеньки, зазоры и тонкие перемычки иначе. Плату поворачивают, меняют наклон и фокус. Настоящий дефект сохраняет геометрию при смене света; блик перемещается. Масштаб на фотографии имеет смысл только при известной калибровке, поэтому оценивать размер трещины по случайному цифровому увеличению ненадёжно.
Какие признаки действительно требуют внимания

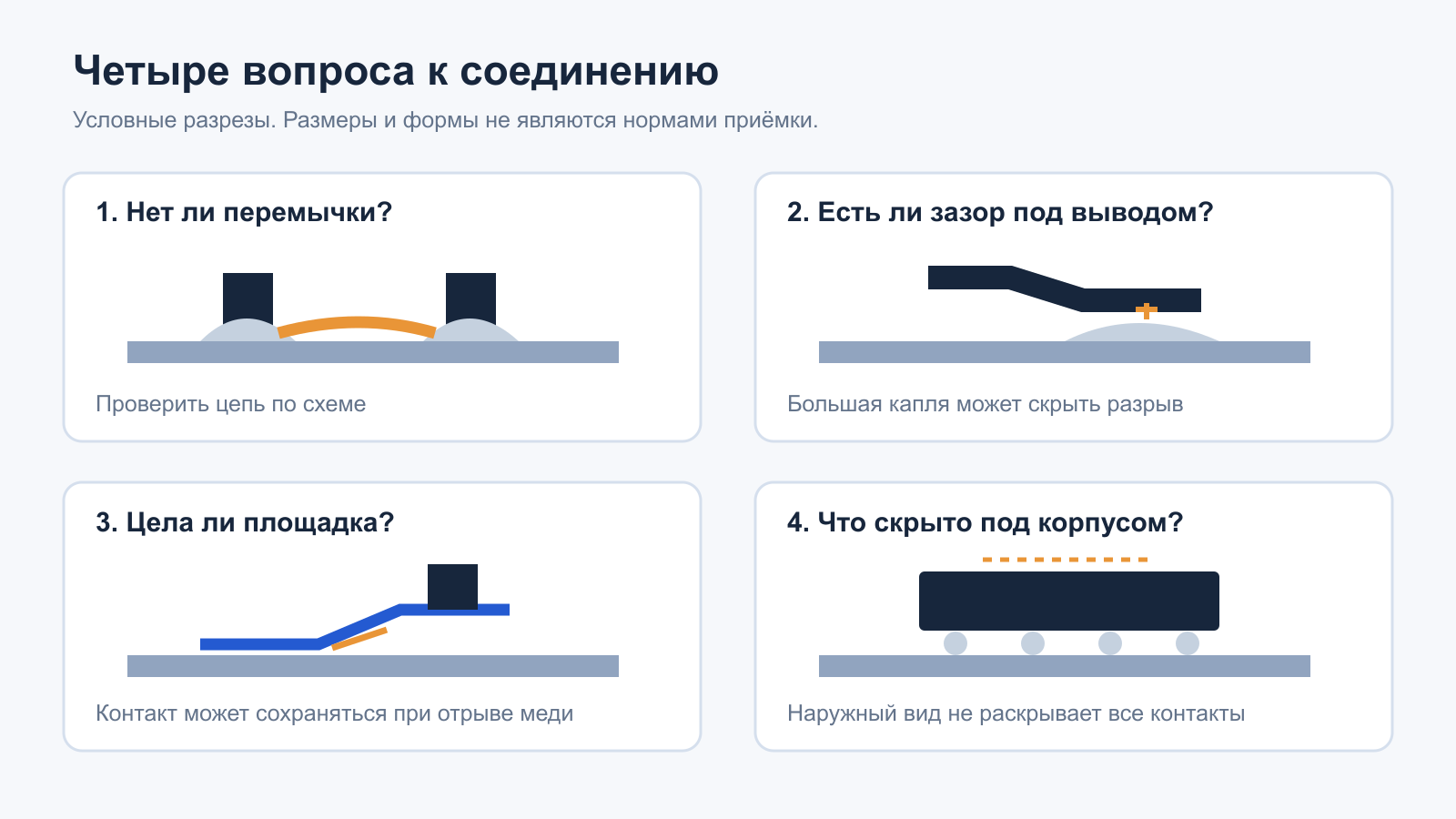

Перемычки и отдельные частицы припоя
Очевидная перемычка соединяет соседние выводы. Менее очевидная проходит сбоку, прячется за ножкой или образуется между выводом и открытым участком дорожки. Растёкшийся флюс иногда выглядит похожим образом, поэтому полезны другой угол освещения и электрическая проверка по схеме. Звуковой сигнал мультиметра сам по себе не доказывает замыкание: цепь может содержать низкоомную нагрузку, дроссель или общие выводы питания.
Свободный шарик опасен не только там, где лежит во время осмотра. После сборки он способен переместиться под экран или разъём. Важно установить, припаян ли он к поверхности, зажат ли между деталями или удерживается липким остатком. Удаление частицы завершают повторным осмотром области, куда она могла попасть. Сдувание без контроля часто просто переносит проблему на другой участок.
Неполное смачивание и приподнятые выводы
Для доступного вывода проверяют непрерывность перехода между его поверхностью, припоем и площадкой. Настораживают явно отделённый край, видимый зазор, шар припоя без растекания по площадке и вывод, лежащий поверх уже сформированной капли. Избыток припоя может скрывать именно такой зазор: большая выпуклая поверхность ещё не означает качественного соединения. Сравнение с соседними одинаковыми контактами помогает найти отклонение, но не служит самостоятельным критерием годности.
У мелкого пассивного компонента смотрят оба торца. Приподнятый конец, перекос и недостаточное перекрытие площадки требуют проверки даже тогда, когда прибор пока работает. Не нужно качать компонент пинцетом для «проверки прочности»: так можно создать повреждение, которого раньше не было. Механическую оценку выполняют по допустимой для конкретного узла процедуре, а неизвестное соединение сначала изучают без нагрузки.
Трещины, отрыв площадки и повреждение корпуса
Тонкая линия вокруг вывода может быть трещиной, границей остатка флюса или особенностью освещения. После разрешённой очистки её рассматривают повторно. Для силового разъёма важны кольцевые трещины вокруг выводов и состояние крепёжных лапок: если нагрузка от кабеля передаётся на сигнальные контакты, повторный отказ вероятен даже после восстановления проводимости.
Приподнятая площадка иногда остаётся электрически связанной с дорожкой, поэтому обычная прозвонка её не выявляет. Под увеличением видны изменение плоскости меди, разрыв маски, след вытянутой дорожки. У керамического конденсатора ищут сколы и трещины корпуса, у микросхемы — повреждённые углы и смещение относительно посадочного места. Отдельно проверяют мелкие детали около зоны работы: воздушный поток способен сдвинуть их без заметного следа на основном компоненте.
Почему блеск и форма не дают универсального ответа
Внешний вид зависит от сплава, покрытия, флюса и тепловой истории. Поэтому правило «матовое — холодная пайка» слишком грубо. Гораздо полезнее оценивать смачивание, положение вывода, отсутствие мостиков, целостность площадки и соответствие конкретному типу соединения. При серийной работе критерии задают документация изделия, требования заказчика и применимый стандарт приёмки, а не подборка красивых фотографий из интернета.
Особенно осторожно трактуют боковую поверхность QFN. В руководстве Texas Instruments по QFN/SON объясняется, что наружная галтель зависит от конструкции и процесса; отсутствие выразительного бокового мениска не позволяет автоматически объявить соединение под корпусом негодным. И наоборот, красивый край не доказывает качества центральной тепловой площадки. Для скрытых соединений нужны методы, соответствующие их геометрии, например рентгеновский контроль и электрические испытания.
Остатки флюса оценивают по использованному материалу и условиям его применения. Обозначение no-clean не означает, что любой перегретый или частично активированный остаток безвреден в любой схеме. Для высокоомных входов и влажной среды требования особенно чувствительны. Способ очистки согласуют с материалами платы и рекомендациями производителя флюса; после неё должны быть удалены растворённые загрязнения и обеспечена сушка, а не только исчезнуть видимые пятна.
Последовательность осмотра после локального ремонта
- Зафиксировать исходный участок. Сохранить общий вид, маркировку заменённой детали и место вмешательства. Проверить полярность и ориентацию по документации, а не только по фотографии похожей платы.
- Пройти периметр. Убедиться, что рядом нет сдвинутых компонентов, повреждённой маски, свободного припоя и потемневших разъёмов. Осмотреть обратную сторону.
- Проверить каждое доступное соединение. Менять освещение и наклон. Отдельно смотреть пятку и носок вывода, зазор между соседними контактами и крепления механически нагруженных деталей.
- Проверить сомнительные цепи электрически. Использовать схему, назначение выводов и ожидаемые сопротивления. Учитывать параллельные пути через установленные компоненты.
- Определить предел уверенности. Записать, какие контакты доступны зрению, а какие скрыты. Для последних выбрать дополнительную проверку или прямо указать ограничение.
- Повторить осмотр после исправления. Удаление перемычки или замена детали создают новую зону вмешательства. Её проверяют заново, включая соседние элементы.
Исправление подозрительного соединения тоже должно иметь основание. Многократное добавление припоя «на всякий случай» увеличивает тепловую нагрузку, маскирует форму и может поднять площадку. Если проблема связана с загрязнением, неправильным посадочным местом или отрывом меди, повторный нагрев не устраняет причину. Технологию восстановления выбирают по состоянию узла и допустимости ремонта для этого изделия.
Как связать найденный дефект с процессом
Когда одинаковое отклонение повторяется на нескольких соединениях, полезно искать общую причину. Избыточный припой на каждом выводе может указывать на способ дозирования, а перекос однотипных пассивных деталей — на размещение или различие прогрева площадок. Локально исправить соединения необходимо, но без изменения процесса следующий узел способен повторить ту же картину. Для единичного ремонта аналогом такой проверки становится анализ инструмента, материала и последовательности действий.
Следует различать обнаруженный дефект и предположение о его происхождении. Видимая перемычка подтверждается непосредственно. Версия о слишком большом количестве пасты требует сведений о нанесении. Потемневшая маска вызывает вопрос о перегреве, но точную достигнутую температуру по цвету установить нельзя. В записи удобно разделять «наблюдается», «подтверждено измерением» и «предполагаемая причина». Это делает фотографии полезными для следующего специалиста и удерживает от необоснованной переделки всего участка.
Если доступен исправный аналог, сравнивают именно одинаковую ревизию платы. Изменение корпуса, покрытия или технологического процесса способно изменить внешний вид без ухудшения качества. Аналог помогает сформировать вопросы, а окончательное решение всё равно опирается на требования конкретного соединения.
Учебный пример: устройство теряет связь при движении кабеля
Предположим, низковольтный прибор после замены разъёма уверенно определяется компьютером, но при обычном перемещении кабеля связь иногда исчезает. Это условная ситуация, а не описание выполненного ремонта. Первое предположение — плохая пайка сигнального контакта. Однако общий осмотр показывает трещину у одной крепёжной лапки, а сигнальные выводы выглядят одинаково.
При отключённом питании проверяют целостность нужных цепей и состояние площадки крепления. Если площадка оторвана вместе с медью, добавить припой недостаточно: требуется оценить возможность механического восстановления и состояние внутренних соединений платы. После допустимого ремонта проверяют соединения под разными углами, затем работу интерфейса в штатной сборке. Кабель подключают и отключают обычным способом, не устраивая разрушительное испытание.
Из примера следует практический вывод: дефект может находиться рядом с цепью, которая выдаёт симптом. Проверка только сигнальных ножек оставила бы механическую причину. Но даже успешный обмен данными после восстановления не доказывает ресурс разъёма на годы: он подтверждает конкретные проверки в записанных условиях.
Что должно остаться в результате проверки
Полезная запись содержит не фразу «пайка хорошая», а наблюдаемые факты: участок очищен допустимым способом, полярность сверена, доступные выводы осмотрены, мостики и свободные частицы не обнаружены, выбранные цепи проверены. Фотографии делают с повторяемого ракурса и сохраняют вместе с результатами функционального испытания. Если требуется формальная приёмка, отдельно указывают критерий и метод контроля.
- Осмотрена вся зона ремонта и её ближайшее окружение.
- Свет и угол менялись; сомнительные линии рассмотрены повторно.
- Проверены ориентация, оба конца пассивных деталей и крепления разъёмов.
- Прозвонка интерпретирована с учётом схемы и параллельных цепей.
- Скрытые контакты не объявлены исправными по наружному виду.
- После сборки выполнена проверка той функции, ради которой проводился ремонт.
Хороший осмотр сокращает число случайных повторных вмешательств. Его ценность в том, что следующий шаг становится обоснованным: исправить видимый дефект, измерить конкретную цепь, применить другой метод контроля или перейти к испытаниям под нагрузкой.
Документация для углублённого изучения
- Texas Instruments — QFN and SON PCB Attachment: монтаж, очистка, пределы оптического контроля и восстановление посадочного места.
- NXP AN10365 — Surface mount reflow soldering: обзор процесса оплавления и корпусов. Документ оставлен NXP для справки; для конкретного корпуса нужны актуальные семейные рекомендации и паспорт компонента.
