DC-DC преобразователь просаживает напряжение: нагрузка, обратная связь и устойчивость
Преобразователь выдаёт нужное напряжение без нагрузки, но при запуске устройства оно падает. Иногда выход медленно проседает после прогрева; иногда слышны периодические попытки старта; иногда среднее значение нормальное, а контроллер всё равно перезагружается. Эти симптомы могут происходить в разных участках цепи и не доказывают неисправность управляющей микросхемы.
Диагностика должна разделить источник входного питания, сам преобразователь, проводники до нагрузки и потребление нагрузки. Затем — различить установившуюся ошибку, короткий переходный провал и периодический защитный режим. Основные примеры ниже относятся к понижающему buck-преобразователю; для boost и инвертирующих топологий токи и ограничения проверяют отдельно.
Содержание статьи
- Сформулировать, когда напряжение становится неправильным
- Измерить напряжение у источника и у нагрузки
- Проверить входное питание во времени
- Ограничение тока: средний выходной ток не равен пику ключа
- Статическая ошибка обратной связи
- Короткая просадка при скачке нагрузки
- Неустойчивость и нормальные режимы переключения
- Медленная просадка и нагрев
- Как измерение создаёт ложный звон
- Учебный разбор: источник периодически перезапускается
- Проверить режим по документации и завершить испытание
- Официальные источники
- Читайте также
Сформулировать, когда напряжение становится неправильным
Записывают исходный номинал, допустимый диапазон питаемой цепи и точку измерения. «Нужно 3,3 В» без допуска и длительности отклонения недостаточно. Короткая просадка может нарушить работу цифрового узла, хотя среднее показание мультиметра выглядит хорошим. Медленное снижение под постоянной нагрузкой предполагает другой план проверки.
Уточняют, появляется ли дефект при включении, увеличении тока, работе от разряженного аккумулятора или после прогрева. Сохраняют настройки источника, кабели, температуру и состояние периферии. Лабораторный источник с неподходящим ограничением сам способен создать повторные запуски, поэтому его режим входит в описание опыта.
Прежде чем подключать электронную нагрузку, выясняют допустимый диапазон и характер штатного потребителя. Режим постоянного тока испытателя не эквивалентен резистору и иногда мешает запуску источника с ограничением. Это подробно обсуждается в TI Know Your Limits. Проверочный инструмент тоже является частью системы.
Измерить напряжение у источника и у нагрузки
Выходной конденсатор преобразователя и питающий вывод потребителя могут быть разделены разъёмом, фильтром, дорожкой и кабелем. Падение на них растёт с током. Если преобразователь регулирует свою локальную точку, он не обязан компенсировать неизвестные потери на всём последующем пути.

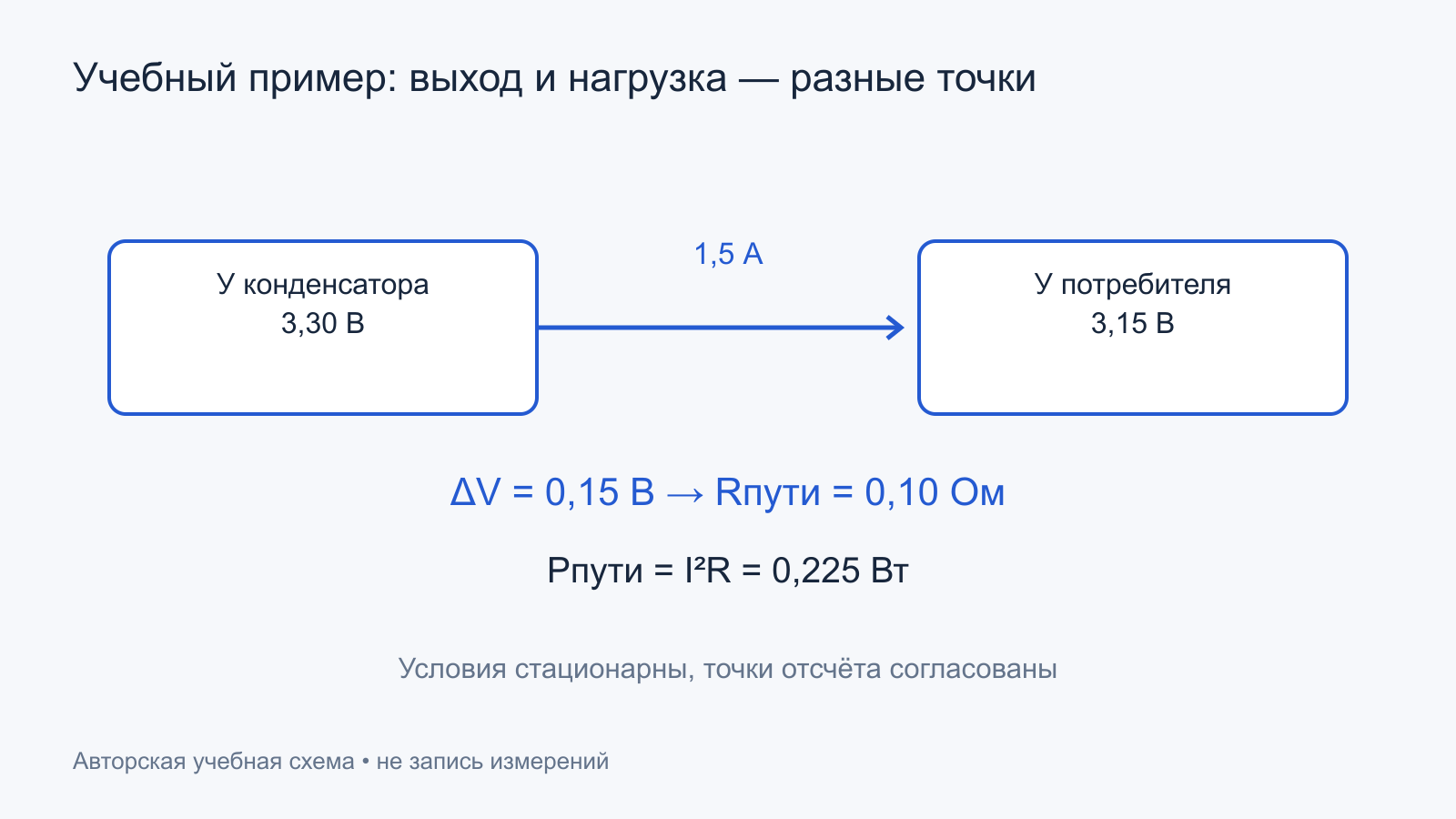

Условный пример: у выходного конденсатора измерено 3,30 В, у нагрузки — 3,15 В при токе 1,5 А. Разность 0,15 В соответствует эквивалентному сопротивлению пути 0,10 Ом, если условия стационарны и точки отсчёта согласованы. Мощность потерь в этом пути составляет 0,225 Вт. Это пример расчёта, не допустимый норматив для платы.
Измерение относительно разных участков земли может включить падение возвратного проводника. Поэтому полезно рассматривать всю петлю питания, а не только положительную дорожку. Четырёхпроводное измерение малого сопротивления или напряжения под известной нагрузкой выбирают по задаче, понимая ограничения монтажа и приборов.
Если выход локально нормальный, начинать с замены регулятора не обоснованно. Исследуют разъём, пайку, фильтр и путь земли. Если просадка есть уже на выходном конденсаторе, переходят к входному питанию, управлению и силовой части.
Проверить входное питание во времени
Напряжение на клеммах адаптера не равно напряжению VIN микросхемы во время импульса тока. Длинный провод, разъём и входной фильтр создают сопротивление и индуктивность. При резком старте ток может вызвать провал, срабатывание UVLO и новый запуск после восстановления входа.
Записывают VIN рядом с преобразователем, выход и при возможности сигнал разрешения. Если первым падает VIN, это важнее внешнего впечатления «выход отключился». Но причина входного провала всё равно может быть в аварийном потреблении самого преобразователя. Нужно связать форму напряжения с током и состоянием нагрузки.
Добавление входной ёмкости не всегда безусловно полезно. Оно меняет пусковой ток, взаимодействие с кабелем и фильтром. Повреждённое соединение можно временно замаскировать большой ёмкостью, сохранив нагрев. Сначала проверяют соответствие установленной обвязки документации и физическое состояние цепи.
Когда не хватает диапазона регулирования
У buck-преобразователя существует ограничение максимального заполнения и минимальной длительности импульса. При входном напряжении, близком к выходному, ключ не всегда может оставаться включённым достаточно долго. В другой крайности, при большом отношении входа к выходу, может мешать минимальное время включения. Поведение зависит от архитектуры и режима контроллера.
Поэтому исправность не доказывается тем, что вход остаётся ниже абсолютного максимума. Нужен допустимый рабочий диапазон для требуемого выхода и нагрузки. Проверяют также питание драйвера и bootstrap-цепь, если они используются. Отсутствие нужного управления силовым ключом может быть следствием внешней обвязки, а не дефектом самого транзистора.
У boost-преобразователя входной ток при низком входном напряжении может значительно превышать выходной. Переносить токовый расчёт buck на такую схему нельзя. При неизвестной топологии сначала восстанавливают функциональную схему силового пути, а затем интерпретируют токи, защиту и доступный диапазон преобразования.
Ограничение тока: средний выходной ток не равен пику ключа
В buck-преобразователе ток дросселя содержит среднюю составляющую и пульсацию. Контроллер может ограничивать пиковое, нижнее или иным образом обработанное значение. Цифру ограничения из даташита нельзя напрямую объявлять доступным постоянным током нагрузки без учёта метода, разброса и режима.
При достижении ограничения выход может просесть, перейти в пакетные попытки запуска или отключиться до перезапуска разрешения. Поведение задаётся конкретной микросхемой. Периодическое «цоканье» само по себе не различает перегрузку, входной UVLO и тепловую защиту; нужна временная связь наблюдений.
Дроссель также имеет ограничения: ток насыщения и ток по нагреву описывают разные условия. При насыщении индуктивность уменьшается, ток растёт быстрее и может перегружать ключ. Формально подходящий номинал в микрогенри не подтверждает пригодность детали. Проверяют параметры при рабочем токе и температуре, а не только внешний размер.
Шунт или цепь измерения тока могут иметь дефект пайки, неправильный номинал или помеху в измерительном пути. Обход защиты или уменьшение сопротивления ради «большего тока» не является ремонтом. Сначала выясняют, действительно ли нагрузка штатна и почему ограничение срабатывает.
Нагрузка может увеличивать ток при падении напряжения
Резистивная нагрузка при уменьшении напряжения потребляет меньше тока. Электронный узел, старающийся сохранить мощность, может действовать наоборот: ток возрастает. Поэтому система из двух последовательно включённых преобразователей иногда ведёт себя иначе, чем первый источник с обычным резистором такой же мощности.
Условно, для 6 Вт выходной мощности входной ток идеального потребителя при 3 В составит 2 А, а при 2,5 В — 2,4 А. Реальные потери и ограничения меняют числа, но направление зависимости сохраняет диагностическую ценность. Начальная просадка способна усилить токовую нагрузку и довести источник до защиты.
Если тест с резистором проходит, а штатная электроника вызывает цикл, проверяют её запуск, входную ёмкость, алгоритм и требуемый диапазон питания. Это не основание немедленно объявить источник исправным во всех режимах. Испытательный эквивалент должен воспроизводить значимые свойства нагрузки, а не только среднюю мощность.
Статическая ошибка обратной связи
В регулируемом источнике выход обычно связан с входом FB через делитель. Для распространённой схемы VOUT ≈ VREF × (1 + Rверх/Rниз), если влияние токов входа и других элементов мало. Но не каждый контроллер использует такую формулу, поэтому её применимость проверяют по схеме и даташиту.
Обрыв, трещина, утечка загрязнения или неверно установленный резистор способны изменить задание. Проверка сопротивления на плате осложняется параллельными цепями. Сначала оценивают схему, затем при необходимости выбирают допустимый способ отделения элемента, сохраняя исходные номиналы и ориентацию монтажа.
Сигнал FB может быть чувствительным высокоомным узлом. Щуп добавляет ёмкость и способен изменить динамику или собрать помеху. Значение, которое стало «нормальным» только с подключённым щупом, является признаком влияния измерения, а не доказательством исправности. Для точного исследования подбирают подходящий пробник и точку подключения.
Запуск на уже заряженный выход
Выход может получить предварительное напряжение от другой шины или внешнего интерфейса. Не каждый источник одинаково запускается в такую нагрузку и одинаково ограничивает обратный ток. Проверяют, существует ли предварительный заряд и предусмотрен ли этот режим контроллером. Принудительная разрядка неизвестной линии без анализа её связей не является нейтральной проверкой.
Если дефект возникает только после короткого выключения, полезно сравнить остаточные напряжения и порядок разрешений с холодным стартом. Причина может находиться в последовательности питания, а не в недостаточной мощности. Для проверки нужны повторяемые исходные состояния; два запуска с разным зарядом конденсаторов нельзя считать одинаковыми опытами.
Короткая просадка при скачке нагрузки
Когда ток нагрузки быстро растёт, дроссель не может мгновенно изменить ток. Недостающий заряд отдаёт выходная ёмкость. До реакции контура возникает провал, зависящий от амплитуды и скорости скачка, ёмкости, ESR, разводки и управления. Связь этих факторов рассматривает технический материал TI о переходной реакции.

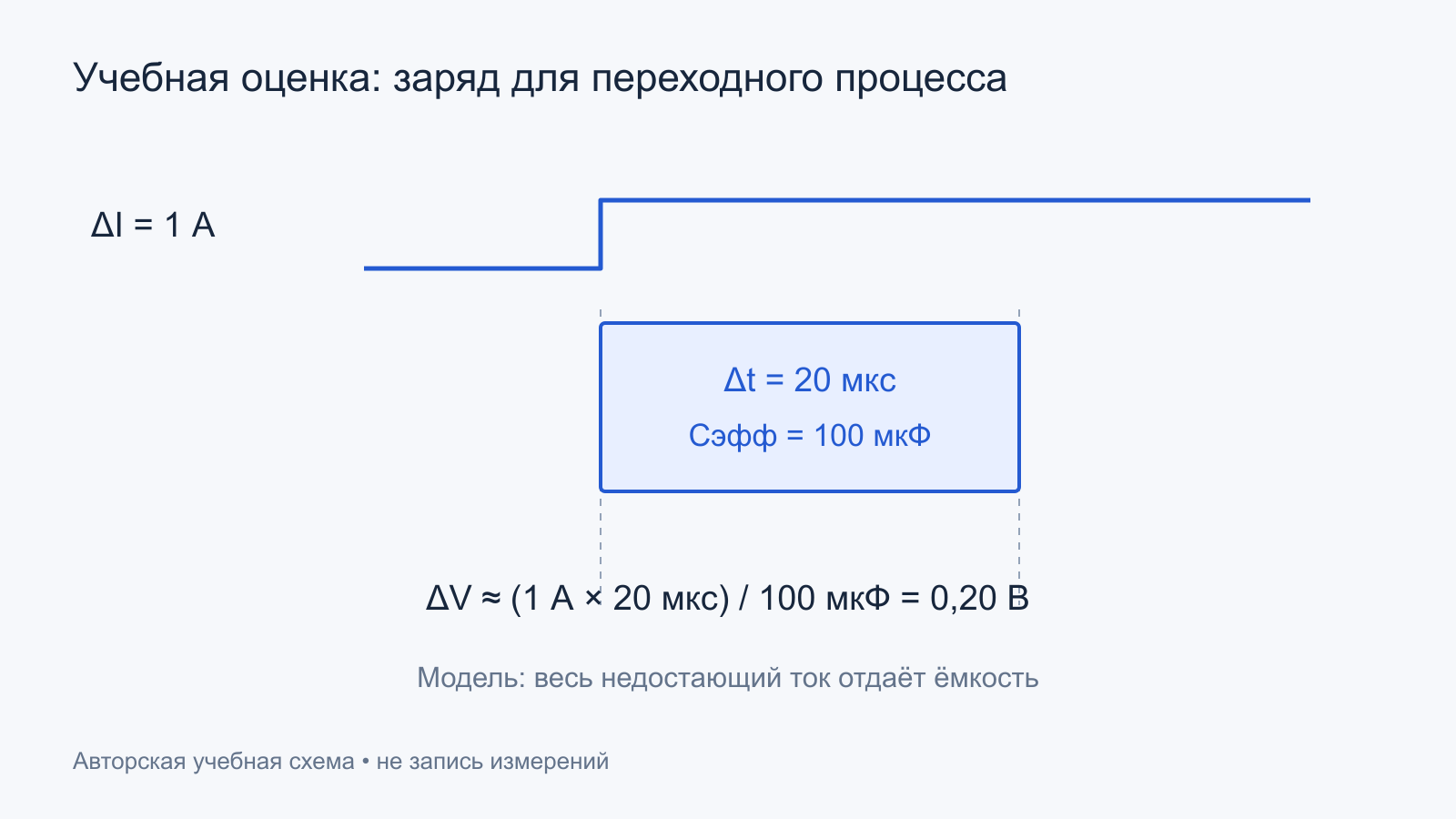

Учебная грубая оценка: скачок 1 А в течение 20 мкс при эффективной ёмкости 100 мкФ потребовал бы ΔV = ΔI × Δt / C = 0,20 В, если всё это время недостающий ток отдаёт только конденсатор. При ESR 30 мОм начальная составляющая ΔI × ESR равна 0,03 В. Это упрощённая модель, не прогноз конкретного источника.
В реальной схеме ток дросселя меняется, нагрузка имеет конечный фронт, конденсаторы распределены, а паразитная индуктивность даёт свой вклад. Поэтому складывать 0,20 и 0,03 В как точный ожидаемый провал нельзя. Оценка помогает понять масштаб и составить измерение, которое проверит предпосылки.
Важно использовать эффективную ёмкость при рабочем напряжении и температуре. Номинал керамического конденсатора на корпусе не гарантирует такую же величину в схеме. Замена на меньший размер того же номинала может изменить поведение сильнее, чем ожидается по маркировке.
Неустойчивость и нормальные режимы переключения
Колебания выхода могут указывать на недостаточный запас устойчивости, но не всякая периодичность является автогенерацией контура. При малой нагрузке некоторые источники штатно пропускают импульсы или работают пакетами. Их частота и размах зависят от режима. Сначала проверяют описание управления и ожидаемые осциллограммы.
После изменения выходной ёмкости, ESR, дросселя или компенсации схема может выйти за условия, для которых рассчитано управление. Бесконечное увеличение ёмкости или установка «самого низкого ESR» не гарантирует улучшения. Для некоторых архитектур важны определённые диапазоны и характер сигнала обратной связи.
Переходная реакция на известную нагрузку помогает обнаружить затухающие или нарастающие колебания, но не заменяет полноценное измерение частотной характеристики петли. Для такого измерения нужны подходящие точки, способ ввода возмущения и понимание режима работы. Неправильное подключение способно изменить сам контур.
Медленная просадка и нагрев
Если выход нормален в первые секунды, а затем снижается, записывают ток, температуру и управляющие состояния во времени. Нагрев может менять сопротивление ключей и соединений, вызывать ограничение или запускать тепловую защиту. Изменение температуры само по себе не указывает, какая из этих причин действует.
Поверхностная температура корпуса не равна температуре кристалла. Ухудшенная пайка тепловой площадки, недостаточная медь и изменённый воздушный поток способны повысить внутренний нагрев при нормальных электрических потерях. С другой стороны, исправное охлаждение не устраняет повышенные потери от неподходящего дросселя или управления.
Тест на открытом столе не подтверждает работу в закрытом корпусе. После ремонта возвращают штатное охлаждение и повторяют исходную нагрузку до установления режима. Нельзя обходить тепловую защиту или повышать её порог для компенсации неизвестной причины просадки.
Как измерение создаёт ложный звон
Длинная земля щупа и большая петля захватывают помеху от переключающего узла. На экране появляются выбросы, которые трудно отличить от реальных пульсаций. Начинают с короткого возврата в предусмотренной точке, подходящей полосы и проверки положения пробника. Ограничение полосы применяют осознанно: оно помогает измерять один параметр, но может скрыть другой.
Узел SW содержит быстрые переключения и может выходить за привычные для логики напряжения. Измерение требует пробника с подходящими пределами и способом отсчёта. На сетевой первичной стороне обычный заземлённый щуп не подключают к произвольному узлу; PE не отключают. Диагностика низковольтного выхода не разрешает игнорировать топологию источника.
Токовый пробник, шунт и оценка по напряжению дросселя имеют разные ограничения. Вставленный шунт меняет цепь, а полоса прибора влияет на вид пика. Поэтому «пик тока отсутствует» имеет смысл только вместе с разрешением, калибровкой и местом измерения.
Учебный разбор: источник периодически перезапускается
Допустим, выход поднимается, затем падает и повторяет цикл. На первом опыте VIN остаётся в допуске, разрешение не пропадает, а отключение происходит после роста выходного тока. Это совместимо с перегрузкой или ограничением, но ещё не выбирает между штатным большим пусковым током и неисправностью нагрузки.
Далее по допустимой процедуре разделяют нагрузочные ветви и сравнивают запуск с известной проверочной нагрузкой. Если преобразователь устойчив, исследуют отключённую ветвь и требования её старта. Если цикл сохраняется, проверяют установленную обвязку, токовый контроль и тепловой режим самого узла.
Иной результат — первым проседает VIN, после чего включается UVLO. Тогда измеряют падение входного пути и реакцию источника. Замена выходного конденсатора по одному «пилообразному» графику здесь могла бы отвлечь от повреждённого разъёма. Именно порядок событий делает одинаковый внешний симптом диагностически полезным.
Проверить режим по документации и завершить испытание
Обзор ADI по buck-преобразователям удобен как карта параметров: входной диапазон, ток, запуск, нагрузочная реакция и пассивные элементы. Для ремонта окончательные значения берут из документации установленного контроллера и проекта платы. Типовая схема другого изделия не является готовым заменителем.
После устранения причины проверяют запуск при допустимых крайних входах, штатные переходы нагрузки, прогрев и окончательную сборку. Наблюдают выход непосредственно у потребителя. Если восстановлено только напряжение без нагрузки, исходная задача пока не закрыта.
- Разделены источник, преобразователь, проводники и нагрузка.
- Установлено, является ли отклонение постоянным, переходным или защитным циклом.
- Проверены вход, разрешение, FB, пассивные элементы и токовые ограничения.
- Осциллограммы получены способом, не создающим основной наблюдаемый эффект.
- Итог подтверждён исходным сценарием и проверкой нагрева.
Просадка напряжения — наблюдение о всей системе питания. Обоснованный ремонт связывает её с конкретным ограничением или дефектом, а не с первой микросхемой возле дросселя.
