Линейный стабилизатор греется или шумит: диагностика LDO в реальной плате
На плате заметно греется линейный стабилизатор, а чувствительный узел получает пульсации или периодически сбрасывается. Кажется, достаточно заменить LDO на «малошумящий» либо добавить конденсатор. Но нагрев, потеря регулирования и шум относятся к разным свойствам. Один исправный компонент может одновременно нормально рассеивать мощность и плохо подавлять помеху на интересующей частоте.
Диагностика начинается с рабочего режима: вход, выход, ток, температура, обвязка и последовательность питания. Затем разделяют ожидаемые потери, перегрузку, недостаток запаса напряжения, неустойчивость и измерительный эффект. Надпись low dropout описывает важное преимущество, но не означает отсутствие требований к теплоотводу и внешним элементам.
Содержание статьи
- Установить точное назначение детали
- Сначала посчитать, сколько тепла должно выделяться
- Температура поверхности и температура кристалла
- Dropout: достаточен ли запас входного напряжения
- Собственный шум и PSRR отвечают на разные вопросы
- Шум измеряют в заданной полосе
- Конденсатор: важна эффективная ёмкость и допустимый ESR
- Как отличать неустойчивость от пульсации нагрузки
- Обратное питание и выключение
- Учебный разбор: после замены конденсатора стало хуже
- Какие проверки завершают ремонт
- Официальные источники
- Читайте также
Установить точное назначение детали
Корпус с тремя или пятью выводами может содержать стабилизатор, ключ нагрузки, источник опорного напряжения или другую микросхему. Сначала проверяют полную маркировку, производителя, распиновку и окружающую схему. Короткий код на корпусе не всегда однозначен, а похожий корпус не подтверждает совместимость.
Для LDO выясняют, фиксированный ли выход, как работает EN, нужен ли отдельный источник смещения, присутствует ли вывод снижения шума. Некоторые контакты внутреннего регулятора предназначены только для конденсатора и не рассчитаны на питание внешней нагрузки. Подавать на них напряжение или подключать дополнительный узел без документации нельзя.
Даташит TI TPS7A470x полезен как пример связи схемы настройки, конденсаторов, шума и теплового режима. Его конкретные номиналы не переносят на неизвестный стабилизатор. Даже устройства одного семейства могут отличаться вариантом задания выхода и условиями применения.
Сначала посчитать, сколько тепла должно выделяться
В первом приближении линейный стабилизатор рассеивает P ≈ (VIN − VOUT) × IOUT. При заметном собственном потреблении добавляют соответствующий вклад, а точный баланс проверяют по токам устройства. Мощность нагрузки VOUT × IOUT и тепловыделение самого регулятора — разные величины.

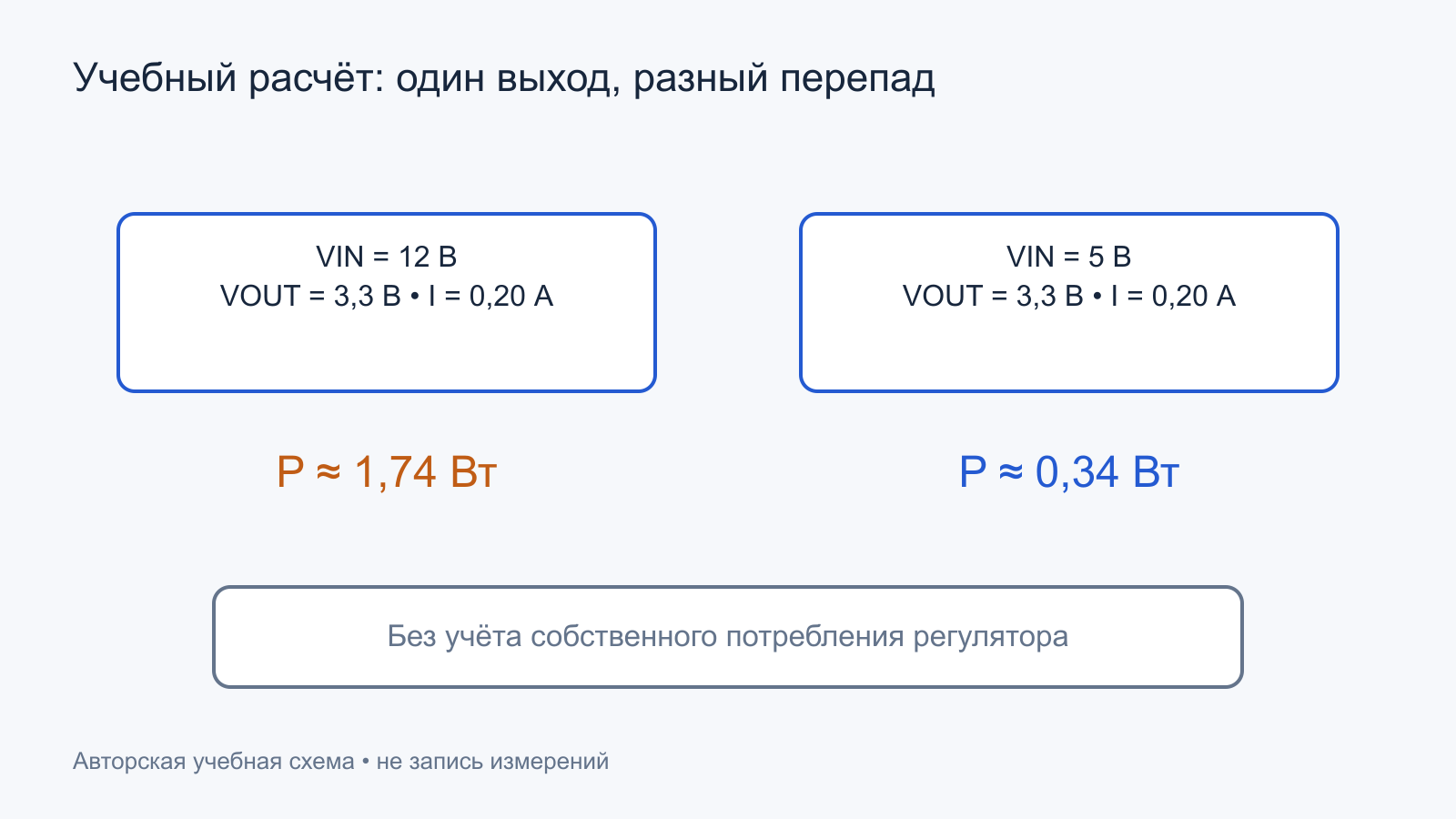

Учебный пример: преобразование 12 В в 3,3 В при токе 0,20 А даёт около 1,74 Вт потерь без учёта собственного потребления. При входе 5 В, том же выходе и токе потери составили бы 0,34 Вт. Это объясняет влияние перепада, но не является разрешением изменить питание реальной платы: остальные узлы и условия запуска также должны это допускать.
Если потери велики по определению режима, установка другого LDO с меньшим dropout почти не меняет произведение перепада на ток. Для заметного улучшения может потребоваться другой уровень входа, предварительное импульсное преобразование или новая тепловая конструкция. Это уже изменение проекта, требующее общей проверки, а не простая замена компонента.
Если измеренное потребление значительно выше ожидаемого, исследуют нагрузку и сам регулятор. Греющийся LDO может исправно питать повреждённый потребитель. И наоборот, повышенный входной ток при малой выходной нагрузке способен указывать на внутренний дефект, неправильное управление или путь обратного питания. Нагрев лишь показывает, где рассеивается энергия.
Уточнить, какой ток действительно измерен
Ток всей входной шины может включать несколько потребителей. Если подставить его в формулу потерь одного LDO, расчёт окажется завышенным. С другой стороны, средний ток нагрузки не описывает кратковременный пик, вызывающий просадку. Для каждой задачи выбирают соответствующий ток: средний для грубой тепловой оценки и динамический для переходного режима.
Последовательное включение амперметра меняет сопротивление питания и может уменьшить запас входа. Прибор также способен пропускать быстрые изменения. Поэтому при появлении нового симптома после подключения проверяют влияние измерительной цепи. Показания считаются свойством исходной платы только в пределах известного возмущения, которое вносит инструмент.
Температура поверхности и температура кристалла
Тепло уходит через корпус, выводы, нижнюю площадку и медь платы. Температура верхней поверхности не равна температуре перехода. Оценка пальцем не даёт числа и не является проверкой безопасного режима. Измерение выбирают по размеру компонента, доступности точки и требуемой точности.
TI объясняет ограничения θJA и других тепловых метрик. Значение переход–воздух получено на определённой испытательной плате; площадь меди, слои, переходные отверстия и обдув в реальном устройстве меняют результат. Табличное число нельзя использовать как точную постоянную любого монтажа.
После перепайки проверяют качество тепловой площадки, если она предусмотрена. Припаянные внешние выводы не подтверждают скрытое соединение с медью. Добавленный радиатор сверху может снизить температуру корпуса, но не доказывает исправность нижней пайки и не устраняет повышенное потребление нагрузки.
Тепловое отключение — защита, а не штатный режим регулирования. Если выход периодически появляется и исчезает после прогрева, полезно сопоставить время, потребление, температуру и EN. Не каждый такой цикл вызван теплом: похожую картину создаёт пульсирующий вход или перезапуск внешнего контроллера.
Dropout: достаточен ли запас входного напряжения
Когда вход становится слишком близким к требуемому выходу, проходной элемент уже не может поддерживать заданное значение. Выход начинает зависеть от входа сильнее. Порог перехода определяется током, температурой, структурой и условиями определения параметра. Одно типовое число на первой странице не покрывает все сочетания.
Материал TI LDO Basics: Dropout поясняет этот запас как разность входа и нужного выхода. При ремонте проверяют минимум VIN у самого компонента в момент нагрузки, а не только среднее на разъёме. Просадка входной дорожки может кратковременно лишить регулятор запаса.
Учебная ситуация: на входе в покое 3,7 В, а при импульсе нагрузки напряжение опускается до 3,45 В. Для выхода 3,3 В остаётся 0,15 В запаса. Достаточен ли он — вопрос к документации конкретного LDO при данном токе и температуре. Объявлять его достаточным потому, что в названии есть low dropout, нельзя.
Есть также минимальное рабочее входное напряжение управляющей схемы. Оно не всегда сводится к VOUT плюс dropout. Особенно внимательно читают изделия с отдельным BIAS и очень низким выходом. Потеря регулирования может наступить по разным ограничениям, которые важно не смешивать.
Собственный шум и PSRR отвечают на разные вопросы

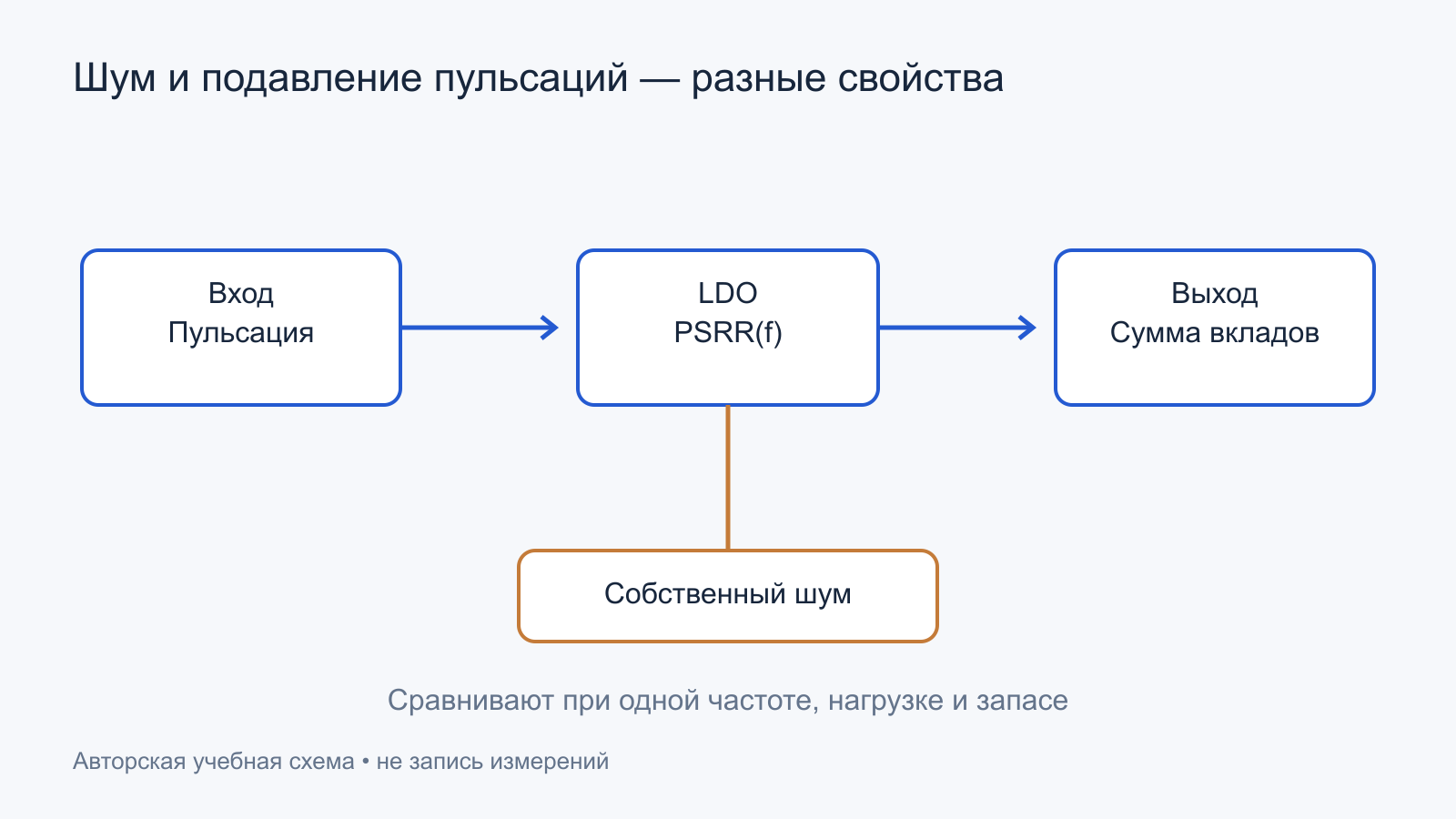

Собственный выходной шум возникает внутри регулятора. PSRR описывает, насколько входная переменная составляющая проходит на выход при заданной частоте и условиях. Низкий собственный шум не гарантирует сильного подавления помехи от преобразователя, а высокий PSRR на низкой частоте не определяет поведение на мегагерцах.
ADI AN-1120 разбирает источники шума LDO и частотные области подавления. Для выбора и диагностики сравнивают одну частоту, ток, перепад напряжения и выходную ёмкость. Табличный рекорд при удобных условиях не переносится на горячую плату с минимальным запасом входа.
Условный пример: при PSRR 40 дБ отношение амплитуд равно 100. Входная пульсация 20 мВ на исследуемой частоте дала бы перенесённую составляющую около 0,20 мВ. Это не полный шум выхода: остаются собственный шум, другие пути связи и ограничения применимости малосигнальной оценки.
Вблизи dropout подавление часто ухудшается, потому что уменьшается возможность управления проходным элементом. Поэтому попытка снизить нагрев уменьшением входа может изменить шумовой результат. Оба свойства проверяют совместно на допустимых крайних режимах, а не выбирают одно красивое число.
Шум измеряют в заданной полосе
Значение в мкВ RMS имеет смысл только вместе с нижней и верхней границей частот и способом взвешивания. Спектральная плотность в нВ/√Гц — другая величина. Переписать её как полный RMS без интегрирования и учёта формы спектра нельзя. Для белого участка работает приближённая зависимость от квадратного корня полосы, но низкочастотный шум требует отдельного внимания.
Осциллограф общего назначения может иметь собственный шум выше исследуемого LDO. Тогда наблюдаемая дорожка больше характеризует прибор и подключение. Проверяют фоновый уровень измерительной системы, усиление, полосу, входное сопротивление и отсутствие перегрузки. Усреднение не делает невидимый случайный шум автоматически измеренным.
Для малых пульсаций используют короткое подключение к местной опоре. Длинная петля щупа ловит переключения соседнего DC-DC и может нарисовать ложный выброс. Полезно проверить, меняется ли результат при перемещении провода без изменения электрического контакта. Если меняется сильно, вклад наводки требует исследования.
Измерительный кабель и вход прибора также создают нагрузку. На чувствительном выводе NR или FB это способно изменить режим. Если подключение пробника устраняет колебание, в протоколе сохраняют сам факт вмешательства. Такая запись не подтверждает нормальную работу без прибора.
Конденсатор: важна эффективная ёмкость и допустимый ESR
Выходная ёмкость участвует в переходной реакции и устойчивости. Один регулятор рассчитан на определённый диапазон ESR, другой стабилен с керамикой при иных условиях. Поэтому установка «любого хорошего конденсатора побольше» не универсальна. Читают минимальную эффективную ёмкость, диапазон сопротивления и ограничения нагрузки.
У MLCC ёмкость может уменьшаться под постоянным напряжением; влияют также температура и допуск. Формально одинаковые номиналы в разных размерах и диэлектриках могут дать разный результат. После замены проверяют именно рабочую величину и монтаж, насколько это позволяет документация выбранной детали.
Входной конденсатор обеспечивает локальный ток и влияет на взаимодействие с питающим кабелем или фильтром. Если источник далеко, только правильного выходного элемента недостаточно. Разводка и общая точка земли входят в схему. Длинный провод до конденсатора не делает его эквивалентным элементу у выводов микросхемы.
Вывод снижения шума, если он есть, может одновременно влиять на запуск. Увеличение соответствующей ёмкости способно снизить один шумовой вклад и замедлить нарастание выхода. Следующее устройство может ждать питание иначе, поэтому после такой замены проверяют последовательность старта, а не только спектр установившегося режима.
Замена стабилизатора меняет требования к обвязке
Два LDO с одинаковыми выходом и корпусом могут различаться допустимым конденсатором, минимальной нагрузкой и поведением при выключении. Даже совпавшая распиновка не закрывает эти вопросы. Перед заменой составляют сравнение условий, а после установки проверяют динамику и нагрев. Предположение «новая версия стабильна с любой керамикой» требует документального подтверждения.
Некоторые нагрузки способны отдавать ток обратно в шину или предварительно поднимать выход. Регулятор, рассчитанный только на выдачу тока, не обязательно удержит напряжение при таком воздействии. Повышенный выход тогда может быть результатом внешней энергии, а не ошибкой делителя. Проверяют полный баланс связей и отключают ветви только по допустимой процедуре.
Как отличать неустойчивость от пульсации нагрузки
Периодический выходной сигнал может приходить с входа, возникать из-за контура или создаваться потребителем. Сначала записывают вход и выход одновременно, по возможности добавляя ток или признак активности нагрузки. Совпадение частоты полезно, но не показывает направление причинности.
При допустимом разделении сравнивают штатную нагрузку с известной проверочной. Исчезновение колебаний может указывать на взаимодействие, но не оправдывает работу LDO вне рекомендованной области. Минимальный ток, ёмкость и условия нагрузки проверяют до опыта: режим без потребителя поддерживается не каждым изделием одинаково.
Переходная реакция на известный скачок помогает увидеть характер восстановления. Однако затухающий звон не измеряет автоматически запас фазы, а отсутствие заметного звона в одном опыте не доказывает устойчивость во всех условиях. Для ответственного изменения обвязки нужны рекомендации производителя и полноценная проверка диапазона.
Обратное питание и выключение
Выход может оставаться заряженным, когда вход уже исчез. Другой источник способен подать напряжение через интерфейс или соседнюю шину. Допустимость обратного тока зависит от структуры регулятора и встроенной защиты. Нельзя предполагать её наличие у всех LDO по привычке к одному семейству.
Если нагрев возникает только при подключённом USB или внешнем модуле, проверяют все сочетания питания. Наблюдают вход, выход и EN при выключении. Дополнительный диод или ключ выбирают только после анализа пути тока и влияния на dropout, запуск и точность, а не как универсальную заплатку.
Сигнал EN тоже не всегда допускает напряжение выше обесточенного входа. Его ограничения читают отдельно. Удержание управляющего уровня внешним устройством может создавать ток, который не виден в обычном расчёте нагрузки, и приводить к частичному включению цепи.
Учебный разбор: после замены конденсатора стало хуже
Предположим, LDO после ремонта выдаёт правильное среднее напряжение, но аналоговый узел шумит сильнее. При проверке обнаружено, что новый конденсатор имеет тот же номинал, другой тип и иное сопротивление. Это формирует гипотезу о динамике, но не доказывает её: одновременно могла измениться пайка и опорное соединение.
Сначала сверяют элемент с требованиями LDO, осматривают монтаж и проверяют входной запас. Затем в согласованных условиях измеряют выходную форму и работу нагрузки. Если восстановление предусмотренного конденсатора устраняет колебания при сохранённых остальных условиях, причинная связь становится намного сильнее.
При этом небольшая высокочастотная пульсация, оставшаяся после исправления, может быть проникновением соседнего преобразователя или собственным фоном измерения. Её оценивают отдельно по требованию питаемого узла. Не всякая видимая дорожка требует дальнейшей переделки исправной платы.
Практический критерий связан с функцией: допустимой ошибкой измерения, работой генератора, отсутствием сбросов или другим требованием нагрузки. Изменение, которое улучшает график питания, но нарушает время старта, не принимают по одной метрике. В итоговой проверке остаются и электрические параметры, и работоспособность устройства.
Какие проверки завершают ремонт
Проверяют холодный старт, прогрев, допустимые входные напряжения, штатные импульсы потребления и выключение. Температуру сопоставляют с мощностью и конструкцией. Шум сравнивают в одинаковой полосе и точке. При замене типа LDO дополнительно подтверждают совместимость распиновки, обвязки, управления и обратного питания.
Если проверен только один уровень входа, это ограничение сохраняют в выводе: регулятор мог получить достаточный запас именно в этом опыте и потерять его в другом штатном состоянии.
- Потери рассчитаны по реальному перепаду и току.
- Нагрев отделён от перегрузки и качества теплоотвода.
- Входной запас проверен в динамике и при температуре.
- PSRR и собственный шум не смешаны в одном параметре.
- Конденсаторы и разводка соответствуют условиям устойчивости.
- Результат подтверждён исходным сценарием и окончательной сборкой.
Исправный LDO не обязан быть холодным и не подавляет любую помеху одинаково. Его работа становится понятной, когда каждое наблюдение связано с конкретным свойством: мощностью, запасом управления, петлёй регулирования или шумовым путём.
Официальные источники
- Texas Instruments — TPS7A470x LDO Voltage Regulator.
- Texas Instruments — LDO Basics: Dropout.
- Analog Devices — AN-1120, Noise Sources in Low Dropout Regulators.
- Texas Instruments — Semiconductor and IC Package Thermal Metrics.
