Ремонт без угадывания: как выстроить диагностику электронного устройства

Пять этапов диагностики от симптома до проверки результата

Устройство не включается, перезагружается или перестаёт работать под нагрузкой. Заменить заметно потемневшую деталь кажется быстрым решением, но её повреждение может быть следствием другого отказа. Диагностика начинается с вопроса: какое условие нормальной работы нарушено и каким измерением это можно доказать?

Ниже — последовательность для ремонтируемой электроники, прежде всего плат с изолированным низковольтным питанием. Она помогает ограничивать область поиска, сохранять исходные признаки и проверять результат. Это не универсальная инструкция по работе с открытой сетевой частью, аккумуляторными сборками большой мощности или медицинским оборудованием: там нужны отдельные процедуры и соответствующая квалификация.

Содержание статьи
  1. Сначала описать неисправность так, чтобы её можно было повторить
  2. Определить границу безопасного вмешательства
  3. Осмотр должен создавать гипотезы
  4. Разделить устройство на функциональные участки
  5. Каждое измерение должно менять следующий шаг
  6. Условный пример: перезапуск при включении нагрузки
  7. Не перепутать причину и последовательность событий
  8. После ремонта проверить причину, а затем устойчивость
  9. Рабочая памятка
  10. Первичные источники
  11. Читайте также

Сначала описать неисправность так, чтобы её можно было повторить

Фраза «не работает» почти не содержит диагностической информации. Полезное описание включает способ питания, подключённую нагрузку, последовательность действий и наблюдаемый результат. Например: «После подключения штатного адаптера индикатор загорается, через несколько секунд гаснет; без внешнего модуля остаётся включённым». Это ещё не диагноз, но уже основа проверяемого эксперимента.

Отдельно фиксируют предысторию: падение, жидкость, переполюсовку, замену адаптера, обновление прошивки. Важно различать сообщение владельца и установленный факт. «Сломалось после обновления» не доказывает программную причину: обновление могло просто впервые задействовать неисправный узел или совпасть с проблемой питания.

  • Как проявляется отказ: постоянно, после прогрева, при определённой команде?
  • Какие функции сохраняются: индикация, связь, заряд, звук, потребление?
  • Что уже меняли и что происходило после вмешательства?
  • Какие аксессуары и настройки необходимы для воспроизведения?

До разборки полезно проверить разъёмы, кабель, внешний источник и пользовательские настройки. Подменный аксессуар должен быть совместим по напряжению, полярности, мощности и протоколу. Похожий штекер не подтверждает совместимость, а лабораторный источник не заменяет согласование USB Power Delivery.

Определить границу безопасного вмешательства

Перед измерениями находят все источники энергии: сеть, батарею, резервный элемент, суперконденсатор, входы внешних интерфейсов. USB, программатор или сигнальный кабель иногда продолжают питать часть платы после отключения основного адаптера. Измерять сопротивление, прозванивать цепи и выпаивать компоненты можно только после снятия питания и проверки остаточного напряжения.

Накопительные конденсаторы разряжают предусмотренным производителем способом либо подходящей разрядной цепью с учётом её напряжения, мощности и энергии. Замыкание отвёрткой опасно для человека, контактов и самой платы. После разряда напряжение проверяют повторно: возможны подпитка и восстановление части заряда. Вздутый или повреждённый литиевый аккумулятор — основание остановить обычную диагностику и перейти к безопасному обращению с ним.

Общий провод настольного осциллографа обычно соединён с защитным заземлением. Его зажим нельзя подключать к произвольной точке первичной сетевой цепи. Защитное заземление прибора не отключают. Если не установлены топология, изоляция и допустимые режимы щупа, измерение под напряжением откладывают. Разделительный трансформатор сам по себе не делает открытую первичную часть безопасной.

Осмотр должен создавать гипотезы

Плату осматривают с двух сторон при хорошем освещении. Фотография до очистки сохраняет расположение загрязнений, потёков и повреждений. Ищут трещины корпуса и пайки, коррозию переходных отверстий, следы нагрева, смещение деталей, разрушение разъёмов. Полезно сравнивать повторяющиеся каналы, но одинаковый внешний вид ещё не означает одинаковый режим работы.

Нагар около резистора может говорить о длительном перегреве, а не о его обрыве. Жёлтый клей иногда принимают за вытекший электролит. Трещина керамического конденсатора может быть почти незаметна, тогда как исправный электролитический конденсатор не обязан быть вздутым. Каждый визуальный признак требует электрической проверки в контексте схемы.

Разделить устройство на функциональные участки

Даже без полной схемы полезна рабочая модель: вход питания → защита → преобразователи → управляющая часть → исполнительные узлы. Отдельно отмечают линии разрешения, сброса и обратной связи. Отказ любого из этих звеньев может выглядеть как «плата мёртвая», хотя питание контроллера присутствует.

Для каждого участка формулируют входное условие и ожидаемый выход. У преобразователя это не только наличие входного напряжения: нужны допустимый уровень EN, отсутствие блокирующей защиты и подходящая нагрузка. Для процессора недостаточно номинального питания: имеют значение сброс, тактирование, последовательность запуска и программная среда.

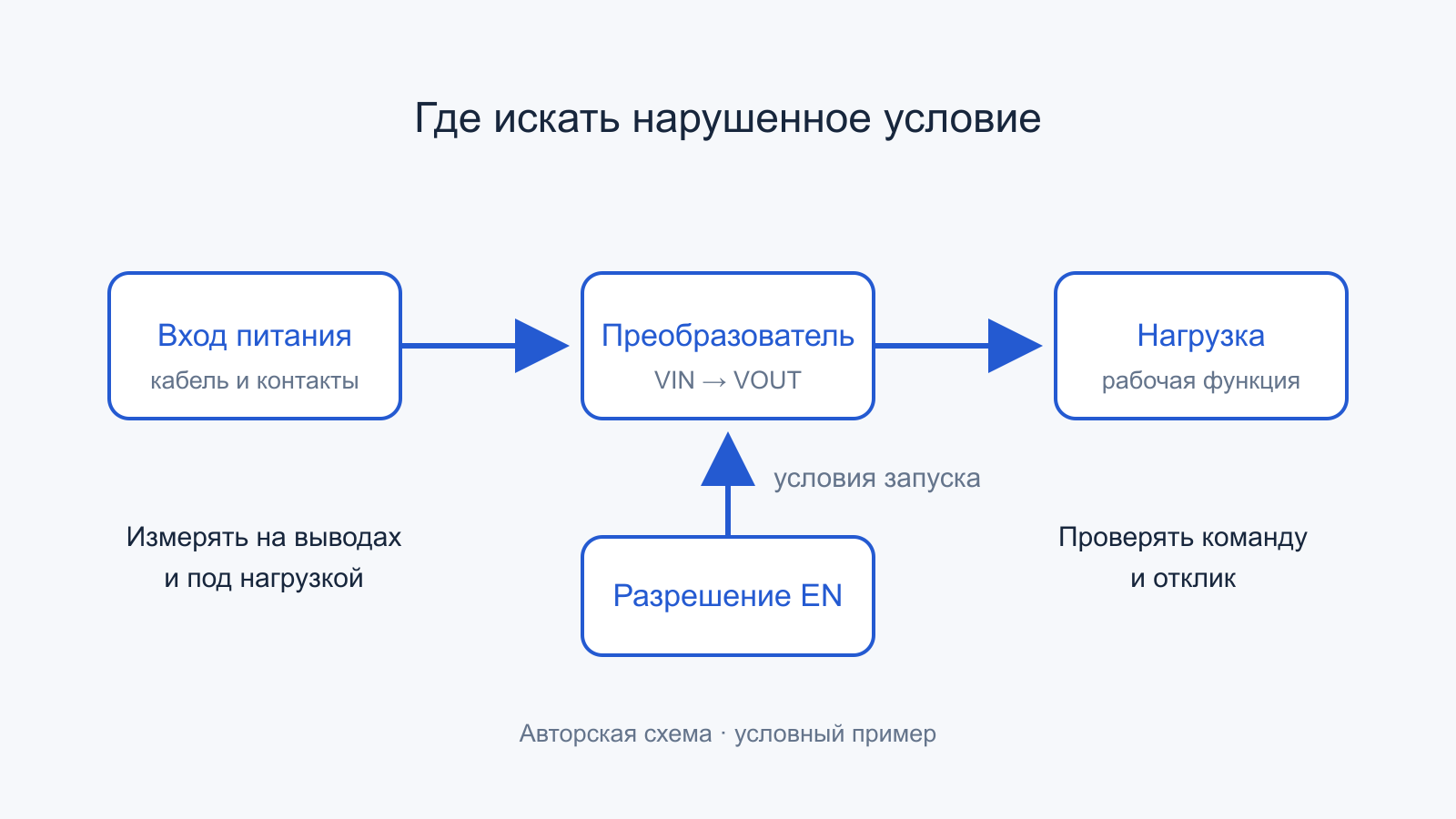

Разделение пути питания и управляющих условий устройства
Рабочая модель выделяет путь питания и условия разрешения запуска; конкретные связи устанавливают измерением. Открыть схему в полном размере.

Начинают с границы, которая делит несколько вероятных причин. Измерение питания на выводах микросхемы полезнее повторного измерения на штекере: оно одновременно проверяет кабель, разъём и промежуточные элементы. Измерение разности потенциалов непосредственно на подозрительном контакте под нагрузкой позволяет обнаружить падение, которое скрывает обычная прозвонка.

Каждое измерение должно менять следующий шаг

Пассивные проверки

На обесточенной плате проверяют целостность предохранителей, сопротивление линий питания, очевидные замыкания и полупроводниковые переходы. Записывают режим прибора и полярность щупов. Звуковой сигнал прозвонки — лишь срабатывание порога конкретного мультиметра; он не доказывает короткое замыкание. Заряд конденсаторов и параллельные цепи меняют показания во времени.

Если подозрительную деталь невозможно оценить в схеме, сначала выясняют влияние соседних элементов, затем при необходимости отсоединяют один вывод или снимают компонент. Бессистемная выпайка создаёт новые неисправности и уничтожает исходное состояние. Каждое отсоединение фотографируют и заносят в записи.

Проверки под питанием

Первое включение выполняют только после исключения явных опасных повреждений. Для совместимого низковольтного входа допустим источник с ограничением тока, но его настройки выбирают по конкретному устройству. Слишком низкое ограничение само создаёт циклический запуск; слишком высокое не защищает тонкую дорожку. Контролируют напряжение непосредственно на плате, режим источника и потребление во времени.

Удобно вести таблицу: точка, ожидаемое значение, полученное значение, состояние устройства, вывод. Ожидаемое берут из документации или обоснованной модели, а не из привычки. «На всех платах здесь 3,3 В» — недостаточная опора: внешне похожий узел может работать от другой шины или включаться только по команде.

Условный пример: перезапуск при включении нагрузки

Пусть учебный контроллер получает изолированные 12 В и включает исполнительный модуль. Без модуля запуск устойчив, с ним происходит перезапуск. Возможны перегрузка источника, сопротивление кабеля, неисправность преобразователя, помеха на сбросе или ошибка управления. Подмена процессора пока не обоснована.

Предположим, при токе 0,8 А непосредственно между концами питающего кабеля измерено падение 0,6 В. Эквивалентное сопротивление участка составляет R = 0,6 / 0,8 = 0,75 Ом, а рассеиваемая мощность — P = 0,6 × 0,8 = 0,48 Вт. Это учебные значения, а не допустимая норма. Измерение локализует заметную потерю в кабеле и контактах, но ещё не объясняет весь механизм перезапуска.

Следующий опыт — совместимый исправный кабель при прежней нагрузке и контроль локального питания процессора во время включения. Если провал исчезает вместе с перезапуском, гипотеза получает подтверждение. Если остаётся, проверяют следующие участки. Важно менять одну переменную: одновременная замена кабеля, адаптера и прошивки не позволяет понять причину.

Не перепутать причину и последовательность событий

Одновременное исчезновение двух сигналов не показывает, какой из них стал причиной отказа. Например, питание может упасть из-за перегрузки процессора, но сам процессор может отключиться из-за падения питания. Для различения нужны временная последовательность и измерение выше по цепочке. Осциллограмма входа, локальной шины и сигнала сброса позволяет увидеть, какое событие произошло первым в пределах разрешения записи.

Также полезен отрицательный результат. Если исправный совместимый источник не меняет симптом, часть гипотез становится менее вероятной. Это не потерянное время, если опыт действительно сохраняет остальные условия. Напротив, случайный успешный запуск после многократной разборки мало что доказывает: контакт мог восстановиться от движения, температура изменилась, а заряд конденсатора повлиял на старт.

Проверить сам измерительный тракт

Неожиданное значение сначала подтверждают: исправны ли щупы, выбран ли нужный вход прибора, надёжен ли контакт, верна ли опорная точка? Измеритель тока включают последовательно; подключение его параллельно источнику создаёт опасное замыкание. После измерения тока щуп возвращают в гнездо измерения напряжения. Плохой предохранитель мультиметра или неверная коммутация могут сами разорвать питание исследуемого устройства.

Небольшая разница около предела допуска требует учёта точности, разрешения и условий измерения. Если допустимый минимум питания составляет 3,00 В, показание 2,99 В без оценки погрешности не даёт надёжной классификации. При динамическом отказе важны не только среднее напряжение, но длительность и глубина провала. Формулировка «зафиксировано отклонение, нужна проверка более подходящим методом» точнее преждевременного вывода о неисправности.

После ремонта проверить причину, а затем устойчивость

Замена детали завершает только вмешательство. Нужно повторить исходный сценарий, проверить запуск, рабочую нагрузку, прогрев и связанные функции. Если отказ возникал после часа работы, пятиминутное включение не подтверждает устранение. Условия и длительность проверки фиксируют, а непроверенные режимы называют прямо.

Особенно важно проверить последствия первичного отказа: повреждённый ключ мог перегрузить драйвер, а плохой контакт — перегреть корпус разъёма. Замена одного контакта без оценки ответной части может дать временный эффект. При этом исправные узлы не меняют «на всякий случай»: у каждого дополнительного вмешательства есть риск.

Рабочая памятка

  1. Зафиксировать исходный симптом, комплектацию и условия появления.
  2. Найти источники энергии и определить безопасный объём работ.
  3. Сохранить фотографии, выполнить осмотр и составить функциональную модель.
  4. Выбрать измерение, различающее конкретные гипотезы.
  5. Менять по одному условию и записывать результат вместе с настройками приборов.
  6. После вмешательства повторить исходный отказ и проверить смежные функции.

Хорошая диагностика не обещает восстановить любое устройство. Её результатом может стать найденная причина, обоснованный отказ от ремонта или точное описание того, какие данные ещё нужны. Во всех случаях вывод должен следовать из наблюдений, а не из количества заменённых деталей.
