Внутри микросхемы: как корпус и соединения влияют на её работу

Когда говорят о параметрах микросхемы, обычно обсуждают кристалл: быстродействие, шум, потребление, количество транзисторов. Но плата соединяется с кристаллом через корпус. Этот путь имеет сопротивление, индуктивность и ёмкость, отводит тепло и испытывает механические нагрузки. Поэтому один и тот же функциональный узел в разных корпусах может предъявлять разные требования к разводке и охлаждению.

Понимание внутреннего устройства полезно и при ремонте. Оно объясняет, почему аккуратно пропаянные боковые выводы не гарантируют нормального теплоотвода, почему длинная земля щупа искажает выбросы и почему надавливание на корпус не позволяет уверенно объявить неисправным сам кристалл.

Содержание статьи

Что находится между кремнием и платой
Корпус как электрическая цепь
Почему важны возвратный ток и развязка
Как тепло проходит через корпус
Механика, влага и циклы температуры
Что видно при диагностике, а что остаётся предположением
Практические выводы для ремонта и разработки
Документация для проверки
Читайте также

Что находится между кремнием и платой

Упрощённая микросхема в корпусе с проволочными соединениями состоит из кристалла, основания, выводной рамки, тонких проводников и защитного материала. Кристалл закреплён на основании, а его контактные площадки соединены с выводами. На плате видны лишь внешние окончания этого пути. Реальная конструкция зависит от семейства и корпуса; рисунок такого устройства служит моделью, а не универсальным разрезом любого изделия.

Проволочные соединения удобны для многих компонентов, но это не единственный вариант. В перевёрнутом кристалле flip-chip контакты обращены к подложке и соединяются через массив небольших контактных элементов. У силовых деталей вместо части тонких проводников могут применяться металлические клипсы. В многокристальных модулях корпус связывает несколько кристаллов и иногда пассивные элементы.

Название внешнего корпуса не раскрывает всю внутреннюю конструкцию. Два изделия одного размера способны иметь разные размеры кристалла, толщину соединений и тепловые пути. Даже одинаковый шаг выводов не означает одинаковую допустимую мощность. Для практического решения нужны чертёж, распиновка и сведения производителя, относящиеся к полному обозначению детали.

Корпус как электрическая цепь

Каждый металлический участок обладает сопротивлением. При протекании тока на нём возникает падение напряжения, а мощность I²R превращается в тепло. В мощном узле это влияет на потери; в точном измерительном тракте даже небольшое падение способно оказаться частью ошибки, если через общий проводник идут токи питания и измерительный ток.

Индуктивность соединения становится заметной при быстром изменении тока. Соотношение ΔV = L × di/dt показывает, почему короткий фронт иногда важнее частоты повторения. Учебный пример: для условных 2 нГн и изменения тока на 0,5 А за 2 нс получается 0,5 В. Это иллюстрация масштаба эффекта, а не характеристика какого-либо корпуса.

Между соседними проводниками существует ёмкостная связь. Быстрое изменение напряжения способно передать импульс тока в чувствительный узел. Поэтому питание, земля и сигнальные выводы нельзя считать идеальными независимыми соединениями. Набор R, L и C — упрощённая модель; при очень быстрых фронтах требуется учитывать распределённые свойства соединений и реальную геометрию.

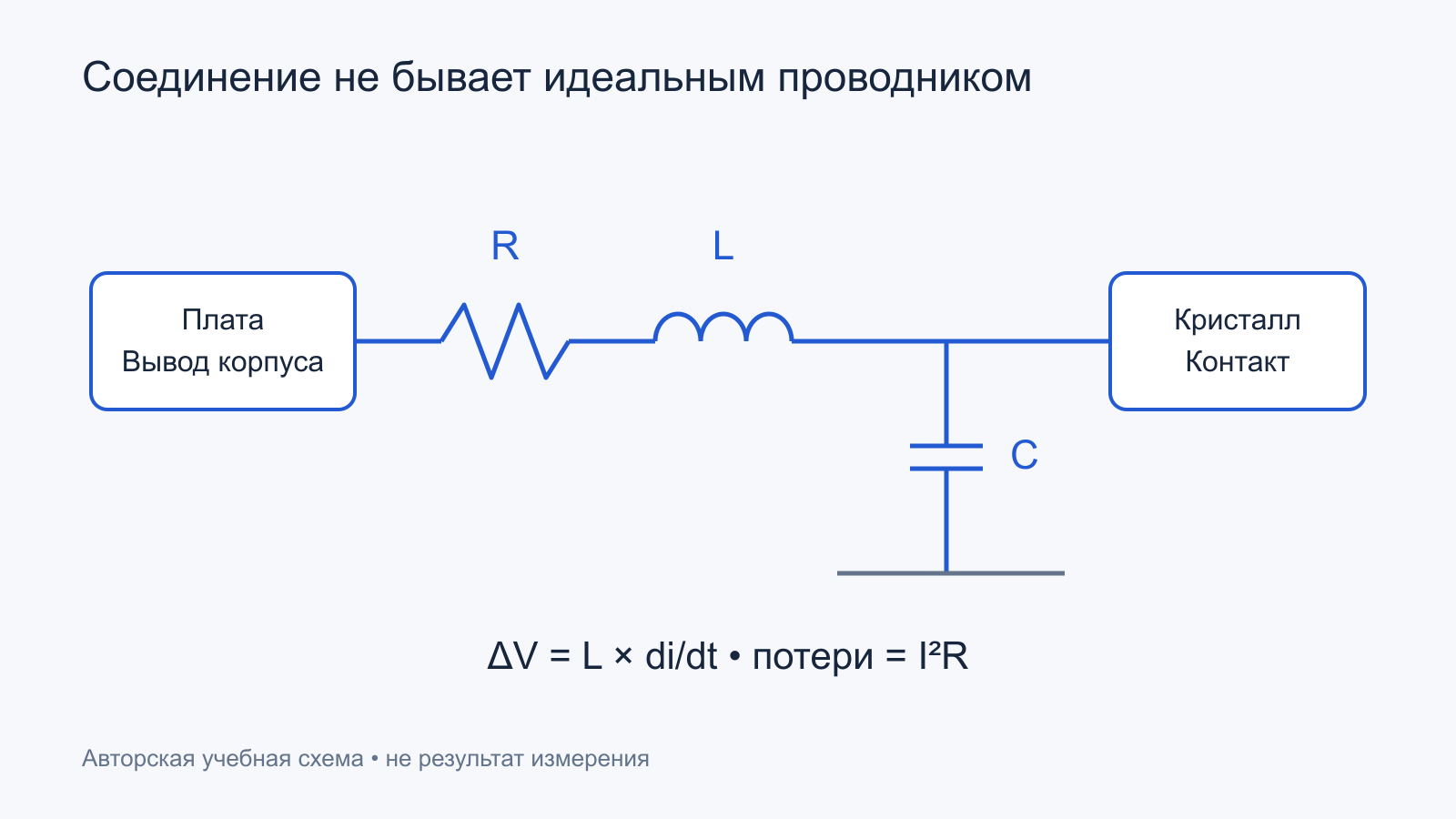

Упрощённая RLC-модель соединения платы с контактной площадкой кристалла — Сопротивление, индуктивность и ёмкостная связь соединения влияют на быстрые фронты и точность. Значения зависят от конструкции. Открыть схему в полном размере.

С практической точки зрения это означает, что «на выводе есть правильные 3,3 В» ещё не описывает напряжение внутри кристалла в момент переключения. Внешняя развязка уменьшает площадь токовой петли на плате, но внутренний участок от вывода до кристалла также остаётся в цепи. Уменьшить его исправлением одной только внешней трассы нельзя.

Почему важны возвратный ток и развязка

Сигнал существует вместе с возвратным током. Если путь возврата разорван или проходит в стороне, площадь петли растёт, а вместе с ней меняются паразитные параметры и чувствительность к помехам. У высокоскоростной микросхемы расположение выводов земли и питания помогает организовать этот путь, но воспользоваться преимуществом должна ещё и плата.

Развязывающий конденсатор подключают с учётом петли «конденсатор — питание микросхемы — земля — конденсатор». Малый номинал или низкое паспортное сопротивление не исправляют длинное соединение с большим паразитным импедансом. Несколько выводов питания обычно нельзя считать необязательными дубликатами: они обслуживают разные участки или уменьшают сопротивление и индуктивность пути.

При ремонте нельзя без разбора удалять мелкие конденсаторы рядом с корпусом, даже если прибор продолжает включаться. Отказ может проявляться только при определённой нагрузке, передаче данных или температуре. Полезно восстановить номинал и расположение по документации либо исправной плате, а затем проверить работу в том режиме, который потребляет импульсный ток.

Как тепло проходит через корпус

Кристалл нагревается из-за рассеиваемой мощности. Тепло распространяется несколькими путями: через основание и пайку в медь платы, через выводы, через защитный материал и далее в окружающую среду. Доли этих путей зависят от конструкции. В руководстве AMD по корпусам с проволочными соединениями приведён один из примеров такой структуры и ограничений теплоотвода.

У многих небольших микросхем основным радиатором становится сама печатная плата. Открытая нижняя площадка сокращает тепловой путь к меди, но для работы этого решения её нужно правильно припаять и соединить с предусмотренной структурой платы. В руководстве TI о PowerPAD подробно рассматривается эта связь между корпусом и монтажом.

Температура поверхности корпуса не равна температуре кристалла. При этом более холодная крышка не всегда означает лучший режим: плохой тепловой контакт может мешать передаче тепла наружу. Для корректной оценки нужно понимать, где измерена температура, какова рассеиваемая мощность и какая тепловая метрика применима.

Почему θ_JA нельзя оторвать от условий

Тепловое сопротивление переход–окружающий воздух получают на определённой испытательной плате. Оно зависит от площади меди, слоёв, переходных отверстий и движения воздуха. Число из таблицы полезно для сопоставления в одинаковых условиях, но не превращает любую плату в испытательный образец. Ошибки такого применения разобраны в документе TI о тепловых метриках.

Учебная оценка: при мощности 0,8 Вт и эффективном тепловом сопротивлении всей конкретной конструкции 50 °C/Вт превышение температуры составило бы 40 °C. Ключевое слово здесь — «конкретной». Если реальная конструкция отводит тепло хуже, подстановка чужого числа даст ошибочно спокойный результат. Краткий импульс дополнительно требует переходной тепловой модели.

Механика, влага и циклы температуры

Кремний, металл, припой, подложка и защитный материал по-разному расширяются при нагреве. При многократных изменениях температуры соединения испытывают нагрузки. Изгиб платы, удар или нагрузка от тяжёлого радиатора также могут передаваться на монтаж и корпус. По этой причине микросхема — механическая сборка, хотя её функция описывается электрическими параметрами.

При ремонте учитывают чувствительность корпуса к влаге и разрешённый процесс нагрева. Хранившийся без соблюдения условий компонент не обязательно пригоден к любому профилю оплавления. Самовольное увеличение температуры для ускорения снятия повышает риск повреждения корпуса, платы и соседних деталей. Конкретные требования берут из документации на корпус и технологию монтажа.

Появление или исчезновение дефекта при нагреве само по себе не различает плохую пайку, трещину соединения, изменение параметров полупроводника и температурную особенность схемы. После такого наблюдения формируют проверяемую гипотезу. Бесконтрольный прогрев способен временно изменить симптом и одновременно уничтожить исходные признаки неисправности.

Что видно при диагностике, а что остаётся предположением

Осмотр помогает найти скол, коррозию выводов, следы перегрева, смещение корпуса и дефект открытой пайки. Но целая поверхность не доказывает исправность внутренних соединений. Обычный мультиметр также не проверяет качество всех контактов BGA и скрытой тепловой площадки: часть цепей может иметь обходные пути через другие элементы.

Нестабильный контакт иногда зависит от температуры или деформации. Воспроизводимость такого поведения полезна, но давление на корпус не является точным методом локализации: меняется сразу несколько механических и электрических условий. Для исследования скрытого монтажа могут потребоваться рентгеновский контроль и другие специализированные методы. Они тоже имеют свою область применимости.

Учебный пример: нагрев после перепайки

Предположим, стабилизатор после замены выдаёт правильное напряжение, но быстро достигает теплового отключения. Первая версия — неудачный экземпляр. Однако сначала полезно сравнить входной ток и нагрузку с ожидаемыми, исключить колебания выхода и проверить соответствие выходного конденсатора. Если электрические потери нормальны, направление поиска смещается к теплоотводу.

На плате с нижней тепловой площадкой внешние выводы могут выглядеть хорошо, а под корпусом останется недостаточное соединение с медью. Исправление в такой ситуации касается технологии монтажа. Дополнительный маленький радиатор сверху иногда меняет симптом, но не подтверждает качество нижней пайки и не устраняет электрическую ошибку, если она всё же есть.

Убедительная проверка сопоставляет одинаковую нагрузку, входное напряжение, температуру окружающей среды и время прогрева. Сравнение холодного устройства с уже прогретым не отделяет эффект ремонта от естественного переходного процесса. В записи стоит сохранить не только максимальную температуру, но и условия её достижения, способ измерения и поведение выходного напряжения. Тогда наблюдение пригодно для последующего анализа, а не остаётся впечатлением «после пайки стало горячее».

В измерениях быстрых сигналов сначала проверяют способ подключения прибора. Длинный провод земли щупа добавляет собственную индуктивность и способен нарисовать выброс, которого в таком виде нет на исследуемом узле. Сравнение с коротким возвратом, подходящим пробником и ограничением полосы помогает понять, что относится к плате, а что — к измерительной системе.

Практические выводы для ремонта и разработки

Проверять полное обозначение и внутренне значимые особенности корпуса, а не только его размеры.
Рассматривать выводы питания и земли как часть токовой петли, особенно при быстрых фронтах.
Восстанавливать развязку и тепловую площадку в соответствии с рекомендациями производителя.
Отделять температуру поверхности от температуры кристалла и учитывать условия тепловых расчётов.
Не объявлять внутренний обрыв или трещину доказанными по одному температурному или механическому симптому.

При выборе замены корпус входит в электрическую и тепловую совместимость. Деталь с подходящей функцией, но другим путём отвода тепла может потребовать изменения платы, которое при ремонте недоступно. Тогда более компактный или формально мощный вариант не даёт ожидаемого улучшения.

Полезная модель микросхемы заканчивается не границей кремния, а соединением с реальной платой. Учитывая этот переход, проще объяснить нагрев, помехи и нестабильность и выбрать следующую проверку на основании физики, а не внешнего вида корпуса.
