Электроника после жидкости: что проверять кроме видимой коррозии
После пролитого напитка устройство снова включилось, но через несколько дней стало терять заряд, ошибаться в показаниях или не реагировать на часть кнопок. Видимую зелёную коррозию уже удалили, поверхность выглядит чистой. Это не противоречие: высыхание убирает воду, но не обязательно загрязнения, повреждённые проводники и скрытые пути утечки.
Ремонт после жидкости требует разделить несколько задач: остановить воздействие энергии, сохранить сведения о событии, оценить распространение загрязнения, восстановить материал и проверить функции. Включение после очистки — важный промежуточный результат, но оно не доказывает долговременную стабильность и состояние каждой скрытой зоны.
Содержание статьи
- Сначала прекратить питание, а не проверять, работает ли ещё
- Сохранить историю и карту загрязнения
- Почему сухое не означает чистое
- Осмотреть зоны, которые плохо видны сверху
- Очистка должна соответствовать материалам и загрязнению
- Разделить остаточное загрязнение и потерю материала
- Проверить плату без питания
- Условный пример: утечка слишком мала для прозвонки
- Первое включение и поиск оставшегося отказа
- Условный сценарий: ложная кнопка и расход батареи
- Определить, что именно подтверждено очисткой
- Что проверять после восстановления функции
- Первичные источники
- Читайте также
Сначала прекратить питание, а не проверять, работает ли ещё
Отключают внешний источник и аксессуары, не продолжая зарядку через мокрый порт. Если конструкция позволяет безопасно выключить устройство и отключить батарею предусмотренным способом, следуют сервисной инструкции. Не вскрывают литиевую сборку, не тянут за её провода и не замыкают выводы. При вздутии, нагреве, повреждении оболочки или запахе обычную диагностику останавливают.
Каждое включение способно увеличить электрохимическое повреждение и расширить область отказа. То, что экран загорается, не означает отсутствия токов через загрязнение. Кнопка выключения не всегда отключает батарею от всей платы: дежурные цепи могут оставаться запитанными. Поэтому «не нажимать кнопку» и «полностью снять энергию» — разные условия.
Не применяют рис, интенсивный горячий воздух и случайные растворители как универсальное лечение. Нагрев может повредить батарею, пластик и клеевые соединения, а сорбент не удаляет соли с поверхности. Apple отдельно предупреждает о зарядке мокрого разъёма и неподходящих способах сушки; рекомендации конкретного устройства не следует превращать в разрешение включать любую плату через определённое число часов.
Сигнал датчика жидкости также имеет ограниченный смысл. Он указывает на условие, обнаруженное конкретной системой, но не строит карту залития и не проверяет каждый компонент. Отсутствие предупреждения не исключает загрязнения в другой области. Постоянное предупреждение после высыхания требует проверки порта и аксессуара, а не автоматического обхода блокировки.
Сохранить историю и карту загрязнения
Выясняют, какая жидкость попала, куда, сколько времени устройство оставалось под питанием и что уже делали. Водопроводная вода, морская вода, сладкий напиток и чистящий состав оставляют разные загрязнения. Неизвестный состав так и записывают. Внешний цвет не позволяет надёжно определить все вещества и выбрать подходящую химию.
До очистки фотографируют обе стороны платы, разъёмы, шлейфы, экраны и следы затекания. Это помогает не пропустить удалённую зону: жидкость может перемещаться капиллярно вдоль шлейфа или под корпусом. След от капли на одной стороне не ограничивает повреждение этой областью. После разборки сохраняют ориентацию деталей и маршрут кабелей.
Отдельно устанавливают ценность данных. Для устройства с важным накопителем цель «восстановить работу любой ценой» может быть неподходящей. Иногда сначала нужно безопасно сохранить доступные данные, а дальнейшие включения и очистку сложного узла поручить специалисту. Нельзя считать загрузившуюся систему разрешением на длительный стресс-тест повреждённого накопителя.
Почему сухое не означает чистое
После испарения остаются растворённые соли, сахара, продукты коррозии и другие вещества. Часть остатков поглощает влагу из воздуха и снова образует проводящую плёнку. Поэтому отказ способен зависеть от влажности и температуры, исчезать в сухом помещении и возвращаться позже. Видимой капли для этого не требуется.
При сочетании загрязнения, влаги и электрического поля возможны электрохимические процессы и образование проводящих путей. Но любое белое пятно нельзя автоматически объявлять активной утечкой, а любую зелёную область — полным обрывом. Цвет указывает на необходимость исследования, не заменяя проверки материала и электрической функции.
В технических материалах по чистоте электронных компонентов применяют специальные методы, включая ионную хроматографию экстрактов. Это показывает ограниченность обычного осмотра: отсутствие заметного налёта не является количественным измерением чистоты. При обычном ремонте такие методы доступны не всегда, и ограничения контроля следует сохранить в выводе.
Осмотреть зоны, которые плохо видны сверху

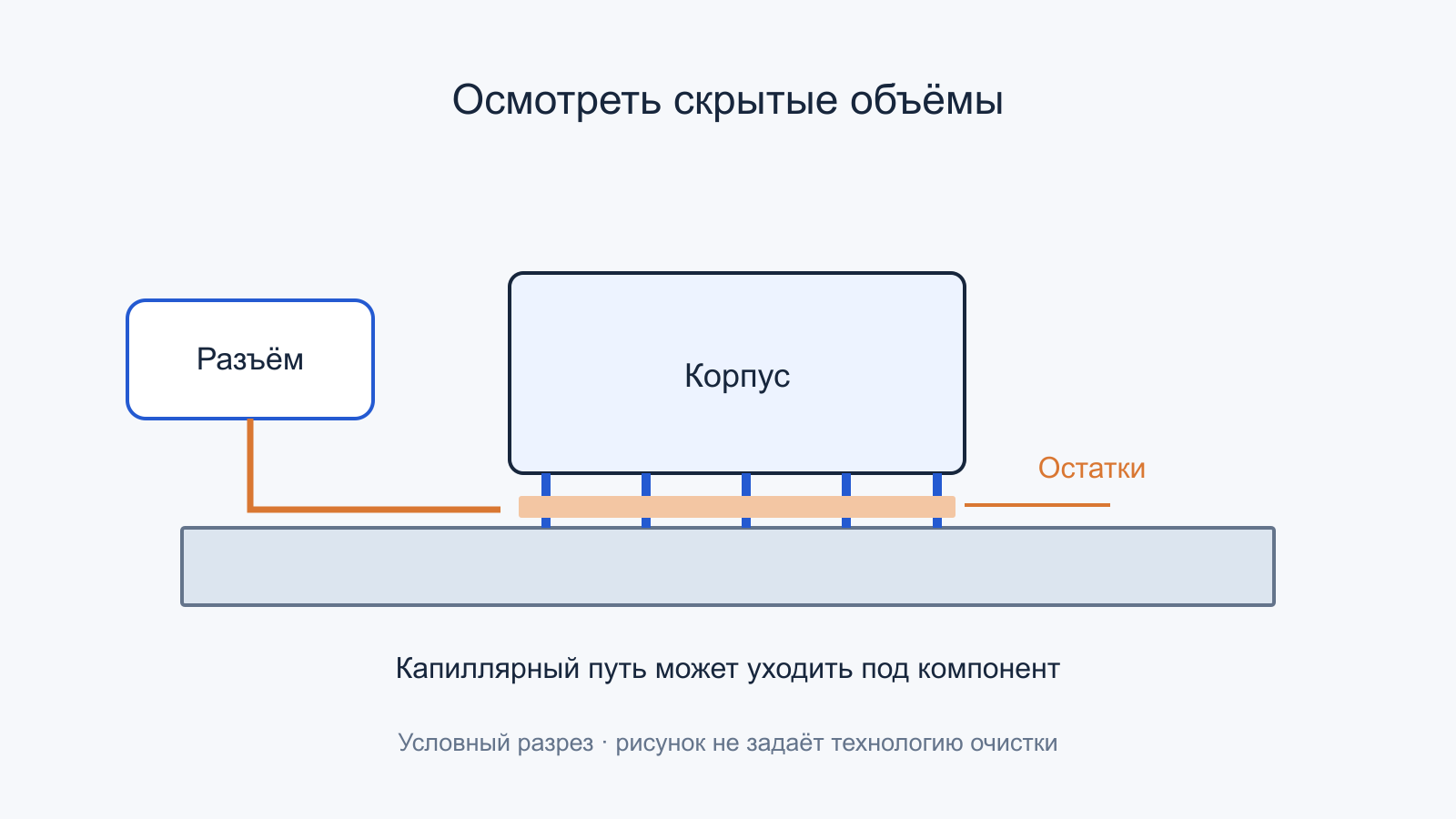

Проверяют внутренность разъёмов, область под шлейфом, края экрана, выводы мелких компонентов и переходные отверстия. Контакт может выглядеть целым снаружи и иметь повреждение покрытия внутри. Подъём или снятие экрана выполняют только обоснованно и подходящей технологией: лишний нагрев сам создаёт риск для платы.
Коррозия способна уменьшить сечение дорожки, нарушить металлизацию перехода или разрушить вывод детали. Такая цепь иногда прозванивается малым током, но теряет напряжение при нагрузке. В высокоомной части, наоборот, проводимость загрязнения может быть слишком малой для звуковой прозвонки и одновременно достаточно большой для ошибки измерения.
У полупроводников проверяют не только очевидное замыкание питания. Повреждённый вход может иметь увеличенную утечку, изменённый порог или нарушенную защиту. Нормальное потребление всей платы не исключает локальной ошибки чувствительного канала. Исследуют именно цепь, в которой возник симптом, сохраняя её функцию и рабочие уровни.
Очистка должна соответствовать материалам и загрязнению
Нужен процесс, который удаляет конкретные остатки, совместим с деталями и позволяет затем удалить моющий состав. Изопропиловый спирт не растворяет одинаково хорошо все виды загрязнений. Простое перемещение растворённого вещества кистью из открытой зоны под корпус не является полноценной очисткой. Чистая верхняя поверхность может скрывать остатки по краям.
Перед применением состава учитывают пластики, покрытия, дисплеи, оптические узлы, клеи и чувствительные компоненты. Батареи и несъёмные сборки требуют отдельного подхода. Ультразвуковая обработка тоже не является обязательной универсальной процедурой для любой собранной платы: допустимость определяют по составу узла и документации компонентов, а не по наличию ванны в мастерской.
Используют материалы для электроники и предусмотренное завершение процесса: удаление загрязнения, промывку при необходимости и контролируемую сушку. Произвольная смесь бытовой химии может оставить проводящие или коррозионные остатки. Универсальные время и температура сушки без сведений о конструкции ненадёжны: скрытые объёмы и материалы удерживают жидкость по-разному.
Разделить остаточное загрязнение и потерю материала
Очистка не возвращает растворённую медь и разрушенное контактное покрытие. После неё заново оценивают дорожки, площадки, выводы и разъёмы. Там, где коррозия создала обрыв или ненадёжную опору, требуется восстановление либо замена. Обильный припой поверх неизвестного повреждения не доказывает электрическую и механическую целостность.
Углубление коррозии около переходного отверстия заставляет проверить связи с обеих сторон и значимыми потребителями. В многослойной плате доступный наружный контакт не описывает все скрытые соединения. Если невозможно подтвердить восстановление, это ограничение влияет на выбор ремонта. Иногда замена дочерней платы оказывается предпочтительнее непредсказуемого локального восстановления.
Подгнивший контакт разъёма может временно заработать после очистки, но не иметь исходной толщины покрытия и силы прижима. Это особенно важно на силовом соединении и высокоскоростном интерфейсе. Проверка малым током и коротким кабелем не подтверждает весь рабочий диапазон. Сопрягаемую часть также осматривают, чтобы не вернуть загрязнение на отремонтированный узел.
Проверить плату без питания
После безопасного завершения очистки и сушки подтверждают отсутствие остаточного напряжения. Проверяют явные замыкания, целостность нужных связей и необычные сопротивления в повреждённых областях. Сравнивают с одинаковой исправной платой или документацией. Измерения выполняют в сопоставимой полярности и состоянии, учитывая заряд конденсаторов и параллельные элементы.
Утечку нельзя оценивать только прозвонкой. В чувствительной цепи полезнее измерение сопротивления или тока подходящим прибором, иногда с отсоединением подозрительного участка. Но испытательное напряжение должно соответствовать подключённой электронике. Высоковольтный мегомметр может повредить низковольтные входы, даже если используется с целью «проверить изоляцию».
Если результат зависит от прикосновения, расположения щупов или выбранного диапазона, учитывают сам измерительный тракт. Отпечатки, загрязнённая оснастка и входное сопротивление прибора важны на высокоомных узлах. Нельзя уверенно приписывать ток плате, пока не оценены собственные утечки соединений и влияние окружающей среды.
Условный пример: утечка слишком мала для прозвонки

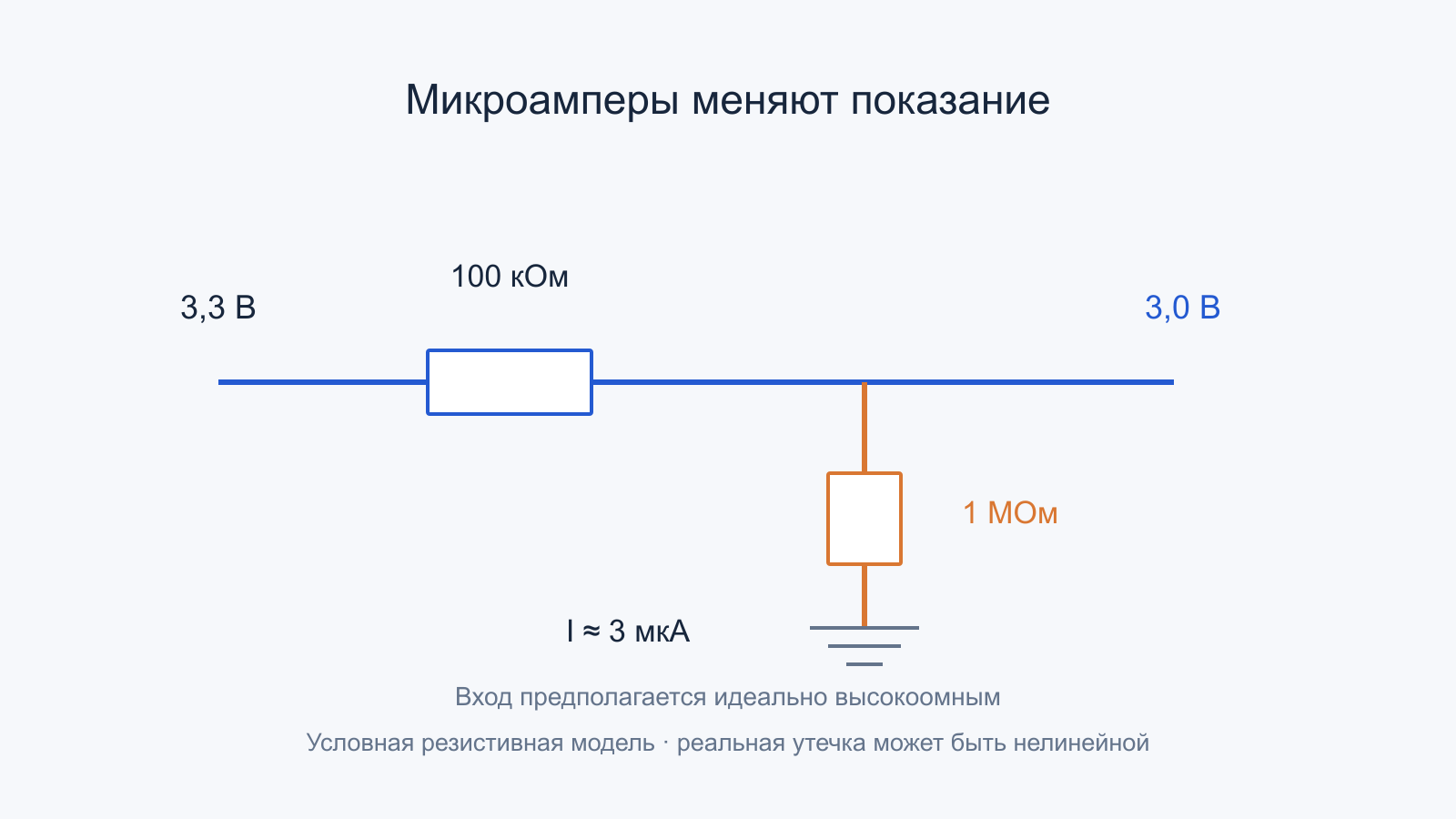

Рассмотрим учебную цепь с источником 3,3 В и последовательным сопротивлением 100 кОм, подключённую к идеальному высокоомному входу. Без паразитного пути входное напряжение практически равно 3,3 В. Пусть после загрязнения между входом и общим проводом появился эквивалентный путь 1 МОм.
Получится делитель: U = 3,3 × 1 000 000 / (100 000 + 1 000 000) = 3,0 В. Ток всего около 3 мкА, но ошибка уже 0,3 В. Звуковой режим мультиметра не обязан обнаруживать такую проводимость. Все значения условные; реальное загрязнение может быть нелинейным и зависеть от влаги, поэтому модель резистора объясняет эффект, не описывая всю химию.
Если подключить реальный прибор с конечным входным сопротивлением, он добавит свой параллельный путь и изменит результат. Поэтому для чувствительного датчика или опорной цепи важны параметры измерителя. Нормальные силовые напряжения и небольшой общий ток устройства не опровергают такую локальную ошибку. Проверять нужно весь тракт формирования сигнала.
Первое включение и поиск оставшегося отказа
Питание разрешают только после оценки сухости, чистоты, изоляции и восстановления повреждений. Используют штатный совместимый вход, при необходимости — подходящий ограниченный источник в известном режиме. Слишком низкое ограничение может нарушить запуск, слишком высокое не защитит тонкую дорожку. Неизвестные напряжения в случайную шину не подают.
Контролируют потребление и нагрев, затем поэтапно проверяют функции. Отдельное внимание уделяют участкам, которые были мокрыми: кнопкам, датчикам, зарядке, интерфейсам, звуковым каналам. Проверка одного экрана не покрывает эти узлы. При новом запахе, быстром нагреве или ненормальном токе питание снимают и возвращаются к локализации.
Если отказ плавающий, записывают состояние и время, не пытаясь искусственно увлажнять включённую плату. Испытания влажностью требуют отдельной контролируемой процедуры. Небольшая ошибка, меняющаяся с окружающими условиями, может быть признаком остаточного загрязнения, но также объясняться повреждённым компонентом. Условия помогают сформулировать гипотезу, а не заменяют измерение.
Условный сценарий: ложная кнопка и расход батареи
Представим плату, у которой после очистки работают экран и зарядка, но устройство самопроизвольно просыпается. Один из входов кнопки имеет слабую подтяжку и проходит через загрязнённый разъём. Паразитная проводимость может изменить его уровень или создать короткие переходы, которые система принимает за действие пользователя. При этом силовые линии остаются нормальными, а короткого замыкания омметр не показывает.
Первый опыт — установить по доступному журналу или сигналу, какой источник вызывает пробуждение. Затем проверяют состояние соответствующего входа и его связь с разъёмом. Отключение модуля допустимо только при понимании его функции: оно способно одновременно удалить загрязнение из цепи, изменить подтяжку и запретить саму возможность пробуждения. Поэтому исчезновение симптома ещё не локализует дефект до конкретного контакта.
После выделения участка сравнивают его с документацией или исправным каналом, исследуют утечку и состояние компонентов. Если после корректного восстановления уровень стал устойчивым и исходная процедура сна перестала вызывать случайные пробуждения, гипотеза получает подтверждение. Но проверяют также остальные кнопки и состояние при выключенном модуле: очистка одной цепи не должна скрыть новый обрыв или отключить нужную функцию.
Определить, что именно подтверждено очисткой
Фраза «плату промыли» описывает действие, а не результат. Для оценки нужны состав узла, выбранный совместимый процесс, удалённые загрязнения и способ проверки завершения. Визуальная чистота, отсутствие заметной утечки и аналитическая чистота являются разными уровнями доказательства. Не следует выдавать один уровень за другой, особенно при скрытом монтаже и высокоомных измерительных каналах.
Даже специальное измерение экстракта имеет ограничения: оно относится к выбранной пробе, процедуре извлечения и чувствительности метода. Оно не проверяет механическую прочность каждого вывода и не восстанавливает корродировавший слой. В обычном ремонте полезнее точный перечень выполненных проверок, чем ссылка на общий термин «профессиональная очистка» без описания результата.
Если после вмешательства осталось небольшое потребление, его сравнивают с допустимым штатным режимом и повторяют при одинаковом состоянии. Современное устройство может кратко активировать связь, датчики или обслуживание батареи. Не всякий импульс означает утечку. Напротив, постоянная дополнительная составляющая, связанная с повреждённым участком, заслуживает исследования даже при отсутствии видимых ошибок во включённом режиме.
Следы ремонта также становятся частью последующей диагностики. Избыточный флюс, оставленный под новым компонентом, может добавить собственное загрязнение. Поэтому после пайки контроль повторяют: исходная жидкость и остатки ремонтного процесса должны рассматриваться совместно. Финальная чистота не подтверждается тем, что первый этап промывки был выполнен правильно.
Что проверять после восстановления функции
Проверяют холодный и прогретый запуск, зарядку, выключение, режим ожидания и нужные интерфейсы. После жидкости особенно полезен контроль потребления во сне: незаметная утечка может не мешать работе, но быстро расходовать батарею. Измерение должно учитывать штатные фоновые процессы, обновления и подключённые устройства.
Сохраняют фотографии до и после, перечень замен и восстановленных связей, условия проверки. Если участок под неснимаемым корпусом не исследован, не объявляют его полностью очищенным по чистому краю. При тяжёлом залитии практическая оценка включает вероятность дальнейших отказов и возможность замены узла, но не обещание заранее известного срока службы.
Успешное включение имеет ограниченный смысл: устройство выполнило проверенные функции в конкретных условиях. Оно не доказывает отсутствие всех ионных остатков, исходную механическую прочность и пригодность для ответственной эксплуатации. Честное описание объёма восстановления полезнее уверенного утверждения, что «всю коррозию убрали», когда часть зоны осталась скрытой.
- Прекратить питание и зарядку, безопасно оценить батарею.
- Сохранить историю жидкости, время под энергией и карту следов.
- Осмотреть открытые и скрытые зоны, не ограничиваясь цветным налётом.
- Выбрать совместимую очистку и подтвердить её завершение.
- Отдельно восстановить утраченные проводники и контакты.
- Проверить не только короткие замыкания, но и значимые утечки.
- Включать поэтапно с контролем и проверять связанные функции.
- Зафиксировать непроверенные зоны и ограничения результата.
