Оторванные площадки и повреждённые дорожки: как восстановить плату надёжно
Компонент снят, а вместе с ним поднялась контактная площадка. После удара вырван разъём, порвана дорожка или повреждена область вокруг переходного отверстия. Самая простая мысль — соединить нужные точки тонким проводом. Иногда это допустимая часть ремонта, но восстановленная проводимость ещё не означает восстановленную плату.
Надёжность требует отдельно вернуть электрический путь, механическую фиксацию, изоляцию и приемлемые свойства сигнала. Способ зависит от того, что проходило через участок: малый постоянный ток, силовое питание, скоростная пара, высокоомный вход или барьер безопасности. Одинаковая перемычка не может заменить все эти конструкции.
Содержание статьи
- Сохранить исходные признаки до зачистки
- Восстановить схему соединений
- Различать площадку, дорожку и переходное отверстие
- Механика разъёма важнее красивой капли припоя
- Когда нужна новая площадка
- Когда допустима перемычка и как выбрать её путь
- Учебный расчёт сопротивления
- Скоростные и чувствительные цепи
- Сетевая часть и барьеры изоляции
- Контролировать процесс, а не только финальный вид
- Учебный сценарий: оторван входной разъём
- Проверки после восстановления
- Официальные и технологические источники
- Читайте также
Сохранить исходные признаки до зачистки
Сначала плату обесточивают предусмотренным способом, отключают источники и проверяют условия безопасного обслуживания. Фотографируют повреждение с разных углов, маркировку и соседние цепи. После зачистки будет сложнее восстановить направление оборванной дорожки и увидеть, где медь ещё держалась на основании.
Проверяют, не потеряны ли компоненты, не смещены ли соседние детали и не возникли ли перемычки. Механический удар разъёма может передать нагрузку в большую область, чем видимый отрыв. Локальное восстановление одной площадки не закроет треснувшую дорожку рядом или повреждение противоположной стороны.
При перегреве оценивают состояние основания: расслоение, пузыри, потемнение, рыхлость, открытые волокна. Цвет сам по себе не измеряет степень повреждения, но требует внимательного исследования. Углеродизированный участок способен нарушить изоляцию, и закрыть его маской недостаточно. Прежде чем выбирать ремонт, выясняют глубину дефекта и допустимость сохранения платы.
Восстановить схему соединений
Лучший источник — схема и данные платы. Если их нет, используют доступную трассировку, исправный аналог той же ревизии и электрические проверки. По одному направлению видимой полоски меди нельзя доказать все связи многослойной платы. Под площадкой мог находиться переход во внутренний слой.
Звуковая прозвонка показывает связь в текущих условиях, но не объясняет её путь. Ток может проходить через установленный компонент, защитную структуру или соседнюю ветвь. Поэтому проверяют назначение выводов и ожидаемую топологию. Неизвестную точку нельзя выбирать для перемычки только потому, что прибор подал звуковой сигнал.

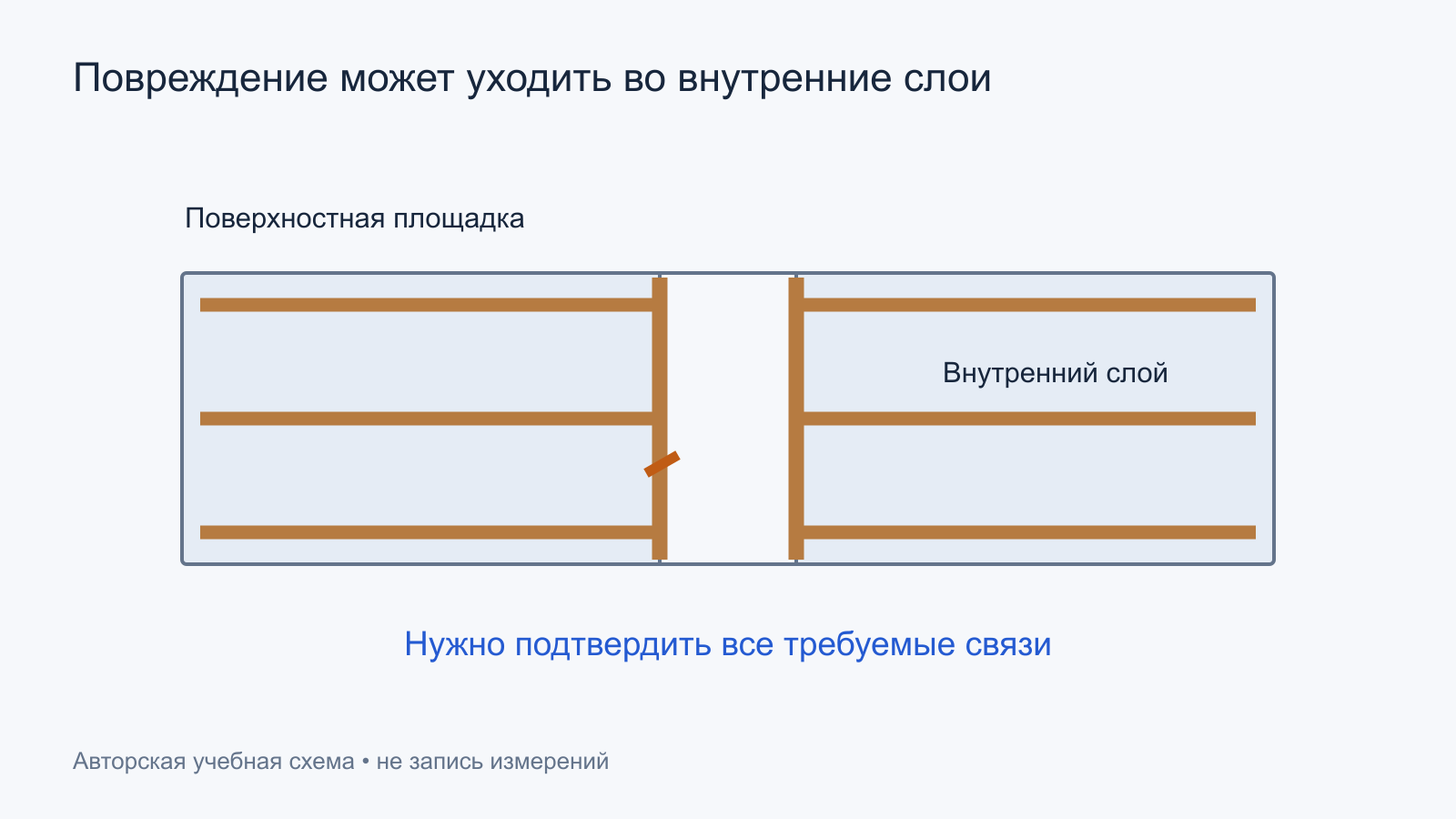

Отдельно фиксируют связи, которые пока не подтверждены. Если площадка была соединена с внутренним слоем, а ствол перехода повреждён, видимое восстановление поверхности не гарантирует результат. Для сложного дефекта могут понадобиться специальные методы исследования, либо замена платы окажется разумнее попытки угадать скрытую структуру.
Как выбирать альтернативную точку соединения
Если исходная площадка недоступна, альтернативную точку подтверждают по схеме и фактическим измерениям. Она должна принадлежать нужной цепи до или после именно тех элементов, которые предусмотрены проектом. Подключение за защитным резистором вместо точки перед ним способно обойти ограничение или изменить измерение, хотя обе точки кажутся «почти соединёнными».
То же относится к нулевым резисторам, дросселям и перемычкам: в постоянном режиме их сопротивление мало, но назначение различается. Нельзя случайно перенести питание мимо фильтра или датчика тока. Восстанавливают не абстрактный потенциал, а конкретную топологию со всеми функционально значимыми элементами.
После выбора точки проверяют доступность для монтажа и будущего осмотра. Соединение с выводом миниатюрной микросхемы может электрически подходить, но плохо переносить механическую нагрузку провода. Если другой устойчивой точки нет, требуется более сложная технология, а не увеличение количества припоя на слабом месте.
Различать площадку, дорожку и переходное отверстие
Площадка обеспечивает пайку компонента и передаёт механическую нагрузку на основание. Дорожка переносит сигнал или ток. Металлизированное отверстие соединяет слои и иногда служит частью теплоотвода. Повреждение одного элемента может затронуть остальные, но их функции не взаимозаменяемы.
Если наружное кольцо цело, ствол отверстия всё равно может иметь трещину. Если кольцо оторвано, внутреннее соединение иногда сохраняется. Оба случая требуют проверки фактических цепей. Пропущенный через отверстие провод способен соединить верх и низ, но не обязательно восстановит все промежуточные слои.
Тепловая площадка микросхемы может одновременно быть электрическим выводом и путём отвода тепла. Соединить её тонкой перемычкой с землёй недостаточно для восстановления исходного теплового режима. Нужно оценить контакт, медь, отверстия и монтаж. При этом потенциал площадки всегда уточняют по документации, а не считают её землёй по умолчанию.
Почему «неиспользуемый вывод» не закрывает вопрос
Потерянная площадка может относиться к резервному или неподключённому контакту, но это нужно подтвердить для точного исполнения компонента и платы. Обозначение NC иногда сопровождается указанием оставить контакт свободным; в другом случае видимая площадка участвует в монтаже или технологическом процессе. Проверяют документацию, а не соседнюю ревизию устройства.
Даже если электрический путь не нужен, потеря опоры может влиять на механическое положение корпуса. Отдельно оценивают, не поднята ли медь рядом и не осталась ли свободная частица, способная замкнуть соседние выводы. Решение не восстанавливать конкретную площадку должно быть обосновано её функцией и требованиями изделия.
В многовыводном корпусе несколько контактов одного питания могут распределять ток и тепло. Сохранение связи через один из них не доказывает, что остальные допустимо оставить без соединения. Проверяют весь предусмотренный набор, особенно у силовых и высокоскоростных компонентов.
Механика разъёма важнее красивой капли припоя
При подключении кабеля усилие должно восприниматься предусмотренными креплениями. Если после отрыва весь разъём держится на сигнальных контактах, повторное повреждение вероятно даже при исправной связи. Восстановление токовых дорожек не решает отсутствующую механическую опору.
Оценивают состояние крепёжных площадок, отверстий, корпуса и упоров. Дополнительное крепление возможно только при совместимости с материалами, температурой, обслуживанием и электрическими расстояниями. Клей не должен затекать в контакты, нарушать движение фиксатора или создавать нагрузку на хрупкие соседние элементы.
«Залить всё эпоксидкой» не универсальный ответ. Материал имеет режим отверждения, температурные ограничения, усадку и свойства изоляции. Иногда он закрывает дефект, мешая осмотру и будущему ремонту. Подход выбирают под конструкцию, а после отверждения проверяют и геометрию, и функцию.
Когда нужна новая площадка
Если компонент должен сохранять штатное посадочное место и опору, применяют технологию восстановления площадки подходящей геометрии. Circuit Technology Center описывает эпоксидный метод с медными ремонтными площадками. Руководство подчёркивает подготовку основания и точное размещение; это больше, чем припайка случайного кусочка металла.
Выбранная площадка должна соответствовать выводу, расстояниям и возможности монтажа. Слишком большая уменьшает зазор до соседней цепи, слишком маленькая меняет площадь соединения. Если основание разрушено, сначала оценивают его восстановление. Приклеивание к рыхлому материалу не создаст надёжную опору независимо от качества припоя.
Конкретные материалы, перекрытие соединения, подготовку и режим отверждения берут из применимой технологии. Важные детали нельзя назначить по общему тексту: состав платы, покрытие и допустимый нагрев различаются. Для ответственных изделий дополнительно нужна процедура приёмки ремонта и разрешение такой операции по требованиям изделия.
Когда допустима перемычка и как выбрать её путь
Для некоторых низкоскоростных цепей проводная перемычка восстанавливает разрыв при понятных электрических и механических условиях. Выбирают сечение, изоляцию, длину, ток и температурный режим. Концы соединяют с участками, которые способны выдержать монтаж и нагрузку, а сам провод закрепляют так, чтобы натяжение не передавалось на тонкую медь.
Маршрут не должен проходить через отверстие крепёжного винта, острый край, горячий радиатор или движущийся механизм. Учитывают окончательную сборку: крышка и шлейф могут прижать перемычку там, где на открытой плате места достаточно. Изоляция должна сохраняться при предполагаемой температуре и возможном трении.
Слишком натянутый провод передаёт усилие непосредственно на восстановленную площадку. Избыточная свободная петля, наоборот, может попасть под крепление или двигаться при вибрации. Форму и точки фиксации выбирают под конструкцию. Крепление должно разгружать соединение, не закрывать соседние контактные зоны и не ухудшать доступ для обслуживания.
Для восстановления поверхностного проводника можно использовать ремонтную медную полосу. В методе Circuit Technology Center для фольговой перемычки отдельно рассматриваются геометрия, несущая способность и фиксация. Восстановление близкой конструкции помогает сохранить свойства, но не даёт автоматической гарантии для любой высокочастотной или силовой цепи.

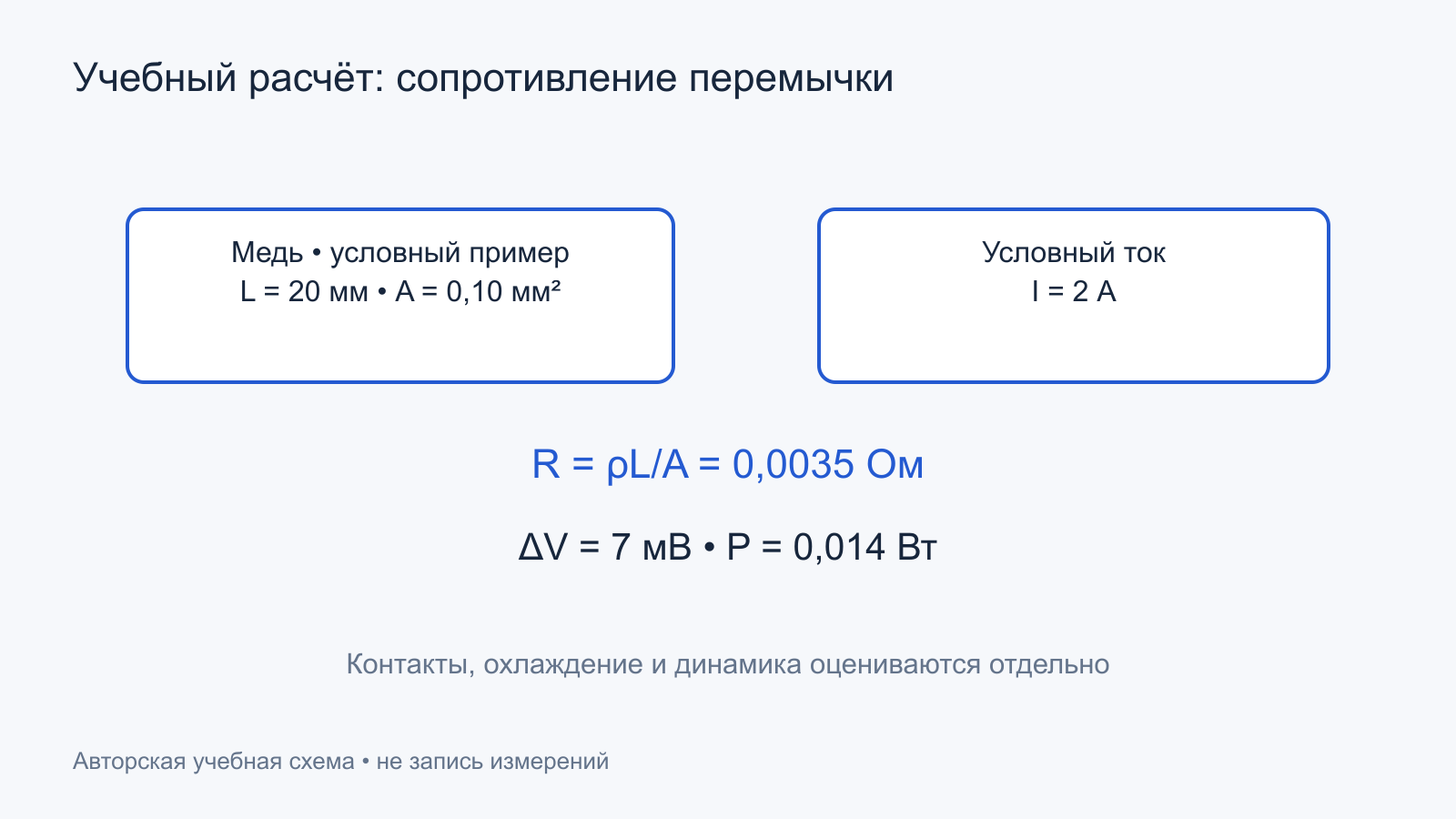

Учебный расчёт сопротивления
Пусть для условной медной перемычки выбрана длина 20 мм и площадь сечения 0,10 мм². При приближённом удельном сопротивлении меди 0,0175 Ом·мм²/м около комнатной температуры сопротивление R = ρL/A составит 0,0035 Ом. При токе 2 А падение равно 7 мВ, а потери I²R — около 0,014 Вт.
Числа описывают только однородный проводник при заданных предпосылках. Они не задают допустимый ток такой перемычки: нагрев зависит от охлаждения, изоляции, соседних элементов, качества соединений и длительности режима. Контактные участки могут дать больший вклад, чем сам провод.
При увеличении длины сопротивление растёт пропорционально; при уменьшении сечения тоже возрастает. Но выбор не заканчивается постоянным током. Удлинённая петля имеет индуктивность, а соседние цепи — ёмкостную связь. Для быстрых импульсов малое расчётное сопротивление не доказывает электрическую эквивалентность исходной дорожке.
Скоростные и чувствительные цепи
У дифференциальной пары важны геометрия, общий возвратный путь, согласование и симметрия. Две длинные проволоки одинакового цвета не восстанавливают автоматически HDMI, USB или другую скоростную линию. Даже короткий участок способен изменить отражения и запас приёма. Проверка одним мультиметром не оценивает эти свойства.
В высокоомном аналоговом входе важны утечки и загрязнение. Остатки флюса, неподходящий клей или близкая силовая дорожка могут создать ошибку при совершенно нормальной прозвонке. После ремонта оценивают точность в реальных условиях, а при необходимости — влажность и температуру, которые влияют на изоляцию.
У импульсного силового узла маршрут перемычки меняет токовую петлю и наводки. Нельзя переносить возвратный проводник в случайную дальнюю точку «той же земли». Совпадение потенциала по постоянному току не означает одинаковое поведение при быстрых изменениях. Иногда корректное восстановление требует повторить исходную геометрию или отказаться от локального ремонта.
Сетевая часть и барьеры изоляции
В цепях опасного напряжения нужно сохранять предусмотренные расстояния, изоляцию, покрытие и огнестойкие свойства конструкции. Перемычка поверх барьера может нарушить безопасность, даже если электрическая функция восстановилась. Универсальное расстояние из общей статьи для неизвестного изделия назначать нельзя: требования зависят от условий и применимых норм.
Ремонт защитного заземления и других защитных цепей требует отдельной проверки по процедуре изделия. PE не заменяют случайным тонким проводом и не отключают ради функционирования. Измерение изоляции и проверка защитного соединения — задачи для подходящих приборов и компетентного исполнителя, а не обычной звуковой прозвонки.
Если повреждение включает обугливание, расслоение или неизвестные внутренние пути возле барьера, локальная косметическая обработка может быть недопустима. Отказ от восстановления такой платы бывает правильным инженерным решением. Важнее сохранить требования безопасности, чем получить единичное успешное включение.
Контролировать процесс, а не только финальный вид
Многократный нагрев ослабленного участка может расширять отрыв. Инструмент, температура, время и способ удаления старого припоя подбираются под соединение и материалы. При зачистке важно не повредить соседнюю медь и не оставить проводящую стружку. Материалы для очистки должны быть совместимы с платой и компонентами.
Ремонтная маска и защитное покрытие не должны скрывать непроверенные соединения. Сначала проверяют электрический результат, положение и отсутствие перемычек, затем выполняют предусмотренное покрытие и окончательный контроль. Непрозрачный слой способен сделать будущую диагностику сложнее, поэтому расположение восстановленного участка документируют.
Проводящий клей, припой и медная фольга выполняют разные технологические роли. Их нельзя считать взаимозаменяемыми только потому, что первоначальная прозвонка показала связь. Контактное сопротивление, допустимый ток, стабильность, механика и возможность пайки зависят от материала. Для выбранного метода нужны его собственные условия применения и проверки.
Программа IPC-7711/7721 включает восстановление проводников и основания платы. Ссылка показывает область профессиональных процедур, но не делает произвольный ремонт «соответствующим IPC». Для такого утверждения нужны применимая редакция, конкретная процедура, критерии изделия и подтверждённое выполнение.
Учебный сценарий: оторван входной разъём
Предположим, у низковольтного прибора вырван разъём питания. Одна площадка потеряна, две крепёжные зоны повреждены. Простая перемычка к ближайшей точке питания способна вернуть включение, но разъём всё ещё передаёт усилие кабеля на сигнальную пайку. Такой результат незавершён механически.
План начинается с установления полярности, связи потерянной площадки и состояния внутренних переходов. Затем выбирают способ восстановления крепления и токового пути, проверяют изоляцию от соседних цепей и положение в корпусе. Если механическую опору нельзя вернуть допустимым способом, рассматривают замену платы или другой согласованный вариант конструкции.
После выполнения проверяют обычное подключение кабеля, падение напряжения под штатной нагрузкой и нагрев восстановленного пути. Сильное раскачивание не заменяет проверку предусмотренного применения и способно само разрушить ремонт. В протоколе разделяют найденное повреждение, выполненную технологию и фактические испытания.
Проверки после восстановления
Сначала подтверждают нужные связи и отсутствие нежелательных. Затем контролируют запуск, исходную функцию и соседние узлы. Для питания измеряют падение и нагрев под нагрузкой, для сигнала — качество реального обмена, для измерительного входа — точность. Проверки выбирают по функции повреждённого участка.
Окончательная сборка должна сохранять маршрут, фиксацию и изоляцию. Проверяют кабели, винты и крышки. Документируют точки соединений, материалы и ограничения. Если внутренний слой или высокочастотные свойства не удалось проверить, это не скрывают за словом «прозвонено».
При повторном осмотре после функционального теста ищут изменение положения, трещины покрытия и локальные следы нагрева. Это особенно полезно для механически нагруженного разъёма. Короткое наблюдение не подтверждает долговременную усталость, но может выявить очевидно недостаточную фиксацию до передачи устройства.
- Установлена топология всех необходимых связей, включая скрытые переходы.
- Основание пригодно для выбранной технологии.
- Электрический путь и механическая опора восстановлены раздельно и согласованно.
- Сохранены расстояния, тепловой режим и свойства сигнала.
- Результат проверен в окончательной сборке и исходном сценарии.
Надёжное восстановление платы оценивается тем, что соединение переносит нужный ток или сигнал, выдерживает штатную механику и сохраняет изоляцию. Красивый провод и звуковой сигнал мультиметра подтверждают лишь малую часть этой задачи.
Официальные и технологические источники
- Circuit Technology Center — Surface Mount Pad Repair, Epoxy Method.
- Circuit Technology Center — Conductor Repair, Foil Jumper, Epoxy Method.
- IPC — IPC-7711/7721 Endorsement Program: область процедур ремонта, без заявления соответствия конкретной работы.
