Ethernet не поднимает линк: разъём, трансформатор и PHY
Сетевой кабель вставлен, но индикатор порта не загорается. Или загорается на секунду и гаснет. Другой вариант: соединение появляется только на 100 Мбит/с, хотя оба устройства поддерживают гигабит. Снаружи эти ситуации похожи, однако ведут к разным проверкам. Прежде чем менять разъём или греть микросхему, нужно определить, отсутствует физический линк, не завершается согласование либо уже работающий канал не передаёт данные.
Ниже рассматривается медный Ethernet с витой парой и отдельным или встроенным PHY. Конкретные напряжения, регистры, подключение центральных отводов трансформаторов и режимы запуска берут из документации установленного компонента. Универсальной распиновки внутренней магнитной сборки нет. Для PoE дополнительно исследуется тракт питания: он существует рядом с передачей данных, но не заменяет её.
Содержание статьи
- Что именно не работает: линк, согласование или обмен
- Сначала исключить внешний тракт
- Определить, есть ли на кабеле питание PoE
- Разъём и магнитная сборка: что можно установить без питания
- Проверить, способен ли PHY вообще работать
- Автосогласование и данные состояния
- Локальная петля помогает разделить путь
- Если линк есть, а пакеты не доходят до программы
- Защита и последствия ремонта рядом с парами
- Условный сценарий: гигабит исчез, 100 Мбит/с работают
- Как проверять результат после ремонта
- Первичные источники
- Читайте также
Что именно не работает: линк, согласование или обмен
Физический линк означает, что партнёры смогли установить соединение на уровне PHY. DHCP, IP-адрес, DNS и доступ в интернет находятся выше. Если линка действительно нет, переустановка DNS не восстановит оборванную пару. Если линк устойчив, а адрес не получен, это ещё не повод выпаивать трансформатор. Такая граница экономит немало ненужной работы.
Проверяют индикацию обоих концов и состояние порта доступными штатными средствами. Светодиод может показывать активность, скорость или программно заданное состояние; его назначение устанавливают по руководству. Один погасший LED не доказывает отсутствия линка. Особенно после ремонта важно отделить отказ самого индикатора от поведения PHY: некоторые выводы совмещены с функциями начальной конфигурации.
Полезно записать три результата отдельно: обнаружен ли линк, какая согласована скорость и проходит ли контролируемый обмен. Для нестабильного порта сохраняют время подъёма, число повторных согласований и ошибки. Сообщение «кабель отключён» в системе — ценный симптом, но аппаратную причину оно не локализует. Драйвер также может выключать порт или неправильно читать его состояние.
Сначала исключить внешний тракт
Начинают с известного исправного короткого кабеля и исправного совместимого порта. Меняют по одному условию. Если одновременно заменить кабель, коммутатор и настройки скорости, успешный линк не покажет, что было причиной. Подменный кабель проверяют не только по внешнему виду: повреждение жилы около штекера или ошибочная обжимка вполне возможны у аккуратного изделия.
Обычный тестер целостности помогает найти обрыв, перепутанные проводники и некоторые замыкания. Но его результат не равен сертификации канала по высокочастотным параметрам. Даже при правильной нумерации контактов может быть нарушено распределение проводников по витым парам. На короткой линии такое соединение иногда работает, а при другой скорости или длине начинает ошибаться.
Для распространённых 100BASE-TX используются две пары, для 1000BASE-T — четыре. Поэтому устойчивые 100 Мбит/с при отказе гигабита заставляют проверить дополнительные пары, контакты и соответствующие каналы магнитики. Это полезная гипотеза, а не доказательство: причиной могут оказаться настройки объявления возможностей, качество сигнала или сам PHY. Специальные разновидности Ethernet с одной парой имеют другую физику и сюда не относятся.
Принудительное ограничение скорости допустимо как обратимый диагностический опыт, если оборудование его поддерживает. Исходную конфигурацию сохраняют и возвращают после проверки. Нельзя считать отключение автосогласования универсальным ремонтом: несогласованные режимы сторон создают новые проблемы, а гигабитный медный интерфейс имеет собственные требования к согласованию. Рабочий обход и восстановленный штатный режим — разные результаты.
Определить, есть ли на кабеле питание PoE
RJ-45 не гарантирует отсутствия постоянного напряжения. При PoE энергия поступает по линиям, связанным с кабельной стороной магнитики, и затем обрабатывается входным интерфейсом питаемого устройства. У стандартного PoE есть процедуры обнаружения и классификации; пассивный инжектор может просто подавать питание без такого обмена. Их нельзя считать взаимозаменяемыми только из-за одинакового разъёма.
Перед прозвонкой и разборкой отключают кабель, внешний адаптер и остальные источники питания. Проверяют остаточное напряжение по предусмотренной процедуре. Нельзя подавать лабораторное напряжение на неизвестные контакты RJ-45, соединять кабельную сторону с удобной землёй платы или обходить входную защиту. Если есть PoE, отсутствие запуска контроллера сначала может быть проблемой питания PD, а не повреждением Ethernet PHY.
Для наблюдения сигнала нужно понимать границу развязки, допустимое синфазное напряжение и характеристики пробника. Земля обычного настольного осциллографа часто связана с PE. Подключение её к неизвестной кабельной или неизолированной части способно создать нежелательный путь тока. Трансформатор на рисунке не заменяет проверку реальной схемы и всех подключённых интерфейсов.

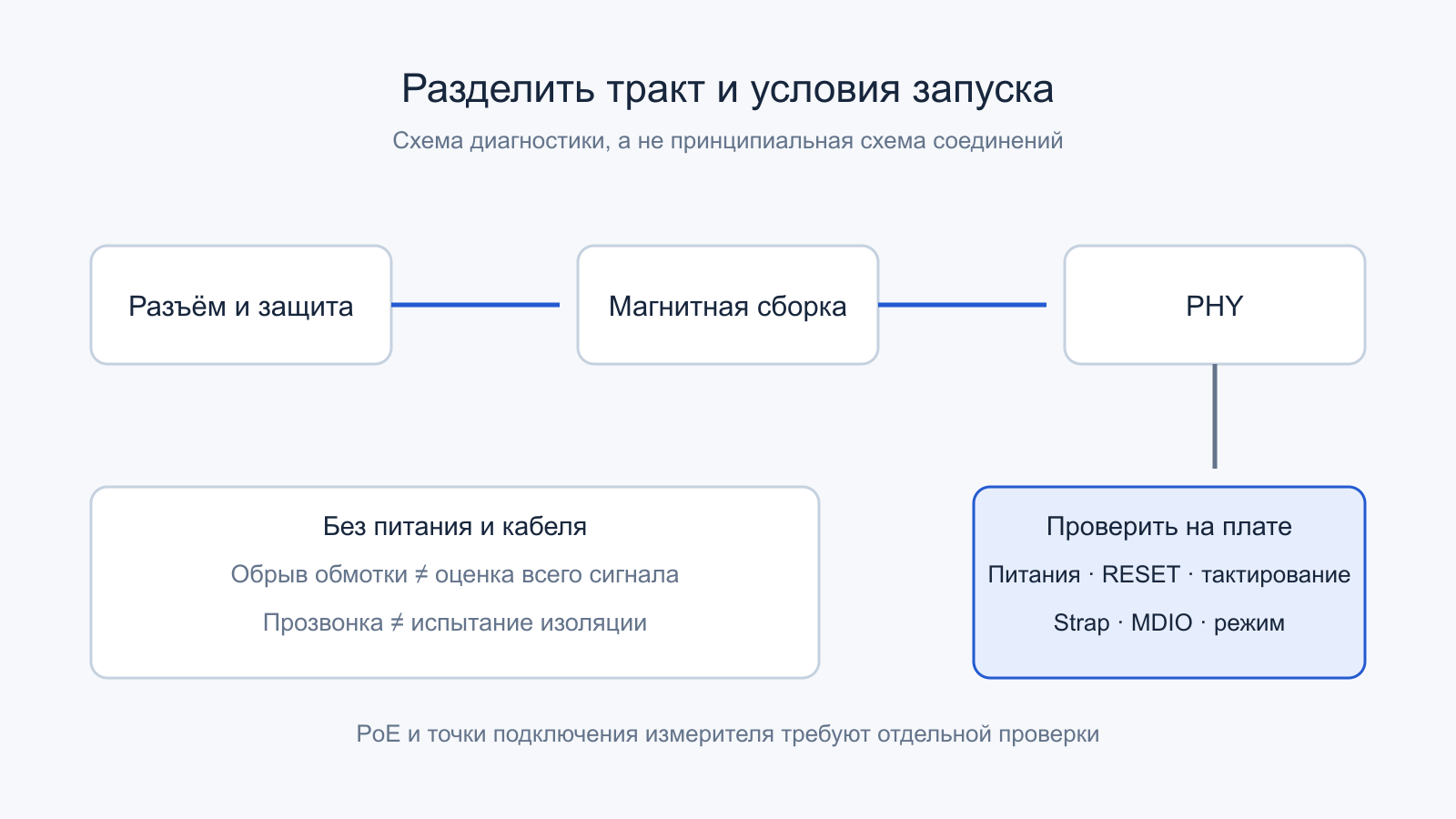

Разъём и магнитная сборка: что можно установить без питания
Осматривают пружинные контакты разъёма, пайку сигнальных и крепёжных выводов, коррозию, деформацию пластика и следы попадания жидкости. Встроенные трансформаторы делают разъём функционально сложной деталью. Внешне похожая замена может отличаться соединением обмоток, центральными отводами, допустимым PoE-током и схемой светодиодов. Совпадение посадочных отверстий недостаточно.
По схеме или паспорту сборки выделяют каждую обмотку и её выводы. На обесточенной плате проверяют ожидаемую непрерывность, отсутствие очевидного замыкания между независимыми цепями и состояние последовательных элементов. Измерение сопротивления обмотки подтверждает только её проводимость в этих условиях. Оно не проверяет индуктивность, симметрию, изоляционную прочность и качество передачи дифференциального сигнала.
Нормально, что между разделёнными обмотками нет металлической связи. Но тракт может включать защиту, согласующие резисторы и конденсаторы, поэтому показание между случайными контактами нельзя трактовать без схемы. Сетевым мегомметром неизвестный узел не проверяют: испытательное напряжение может попасть на PHY или защитные элементы. Специальную проверку изоляции выполняют только по процедуре изделия.
Проверить, способен ли PHY вообще работать
Далее переходят к известным низковольтным точкам платы. Определяют все требуемые питания PHY, их последовательность и локальную развязку. Напряжение на выходе общего стабилизатора не гарантирует его наличия у микросхемы после фильтра. Измеряют в доступной точке потребителя и сопоставляют с рекомендуемым рабочим диапазоном, а не только с абсолютным максимумом.
Проверяют сброс и источник тактирования предусмотренным методом. Наличие кварца не доказывает генерацию. Вместе с тем обычный щуп может нагрузить чувствительный вывод генератора и сам сорвать работу. Если документация предусматривает контрольный выход или другой способ подтверждения, используют его. Нельзя оценивать пригодность тактового сигнала только по приблизительной частоте без амплитуды и требований входа.
При запуске многие PHY считывают состояния strap-выводов: адрес управления, режим интерфейса и другие параметры. Ошибочный номинал, утечка после загрязнения или неподходящий LED способны изменить начальную конфигурацию. Стабильный уровень через секунду после включения ещё не показывает, что происходило в момент выборки. Проверку строят вокруг временных требований конкретной микросхемы.
Если доступна шина управления MDIO, начинают с чтения идентификатора и сохранения конфигурации. Отсутствие ответа может означать неверный адрес, питание, сброс, уровни или проблему самой шины. Ответ с правильным идентификатором подтверждает доступность части устройства, но не исправность аналогового передатчика. Универсальные записи регистров из чужого примера опасны: адреса и значения зависят от PHY и режима.
Автосогласование и данные состояния
Сравнивают объявленные возможности партнёров, завершение согласования и выбранный режим. Важно читать описание статусов: отдельные биты могут запоминать прежнее событие или сбрасываться чтением. Поэтому один снимок регистра иногда говорит об истории, а не о текущем состоянии. Порядок чтения и трактовку берут из паспорта, сохраняя исходные значения до изменения настроек.
При периодическом линке полезно сопоставить его исчезновение с локальным питанием, сбросом и подключением нагрузки. Если PHY перезапускается вместе с остальной платой, ремонт пары на кабеле не устранит первичную причину. Если питание и конфигурация устойчивы, а ошибка зависит от конкретного канала или скорости, возрастает смысл исследования MDI-тракта.
Прямое наблюдение высокоскоростных дифференциальных линий требует соответствующей полосы, пробника и методики. Обычный длинный провод земли создаёт нагрузку и помехи, а красивый импульс не доказывает соответствия требованиям Ethernet. Для многих ремонтов последовательная подмена внешнего тракта, чтение статуса и предусмотренные самотесты дают более достоверную информацию, чем случайные осциллограммы.
Локальная петля помогает разделить путь
У некоторых PHY есть несколько режимов loopback: они замыкают данные на разных уровнях внутри устройства либо через внешний тракт. Названия похожи, но охватываемые участки различаются. Успех цифровой петли возле MAC не подтверждает разъём, магнитную сборку и кабель. Успех внешней петли значим только вместе с пониманием её реализации и режима скорости.
В руководстве TI по DP83869 показано такое разделение и зависимость доступных петель от режима. Его полезно использовать как пример логики диагностики, а не как набор команд для любой микросхемы. После испытания тестовые режимы отключают и проверяют восстановление обычной конфигурации. Иначе «починенный» порт может остаться в самотестировании и не обмениваться с реальным партнёром.
Если линк есть, а пакеты не доходят до программы
Поднявшийся линк позволяет перейти к следующей границе: между PHY и MAC. Эти блоки могут находиться в разных корпусах или внутри одной системы. Физический приёмник способен согласоваться с коммутатором, пока цифровой интерфейс к процессору настроен неверно. Поэтому наличие линка не доказывает исправность всей сетевой карты, памяти буферов и драйвера.
Для внешнего MII, RMII, RGMII или другого интерфейса проверяют выбранный режим, источник тактирования, питание ввода-вывода и предусмотренные задержки. Неверная настройка задержек RGMII может давать ошибки данных при внешне устойчивом линке. При ремонте важна предыстория: замена PHY на похожую модификацию или изменение загрузочной конфигурации способны поменять именно этот участок. Номиналы и настройки не переносят автоматически между разными микросхемами.
Разделяют отправку кадра программой, передачу MAC, приём партнёром и ответ. Если доступны счётчики обоих концов, сравнивают их изменение на контролируемом опыте. Отсутствие ответа на ping может объясняться адресацией или фильтрацией. Рост физических ошибок на принимающем порте имеет другой смысл и требует исследования качества канала, режима и условий передачи. Одно число «пакеты потеряны» без точки наблюдения слишком неоднозначно.
Защита и последствия ремонта рядом с парами
После статического разряда или внешнего перенапряжения повреждение бывает распределённым. Защитная сборка может получить утечку, а PHY — частичный отказ одного канала. Проверка только крупной микросхемы оставляет в тракте дефектную защиту. С другой стороны, демонтаж защиты ради появления линка не является законченным восстановлением: нужно определить подходящую замену и вернуть предусмотренную функцию.
Небольшие дополнительные ёмкости и несимметрия соединений значимы на высоких частотах. Длинная ремонтная перемычка, пересечённая пара или большой остаток припоя могут сохранять прозвонку и ухудшать сигнал. Геометрия восстановления должна соответствовать назначению участка. При повреждении многослойного дифференциального тракта простой провод не всегда позволяет вернуть исходные параметры, и это ограничение следует сообщить до окончательного решения о ремонте.
Следы жидкости требуют проверки не только видимой зелени возле разъёма. Загрязнение под защитной сборкой или магнитикой способно менять изоляцию и добавлять утечки. Очистка выбирается по материалам узла, после неё обеспечивается сушка и повторный контроль. Появившийся линк на влажной плате не подтверждает стабильного восстановления, даже если короткий обмен уже проходит.

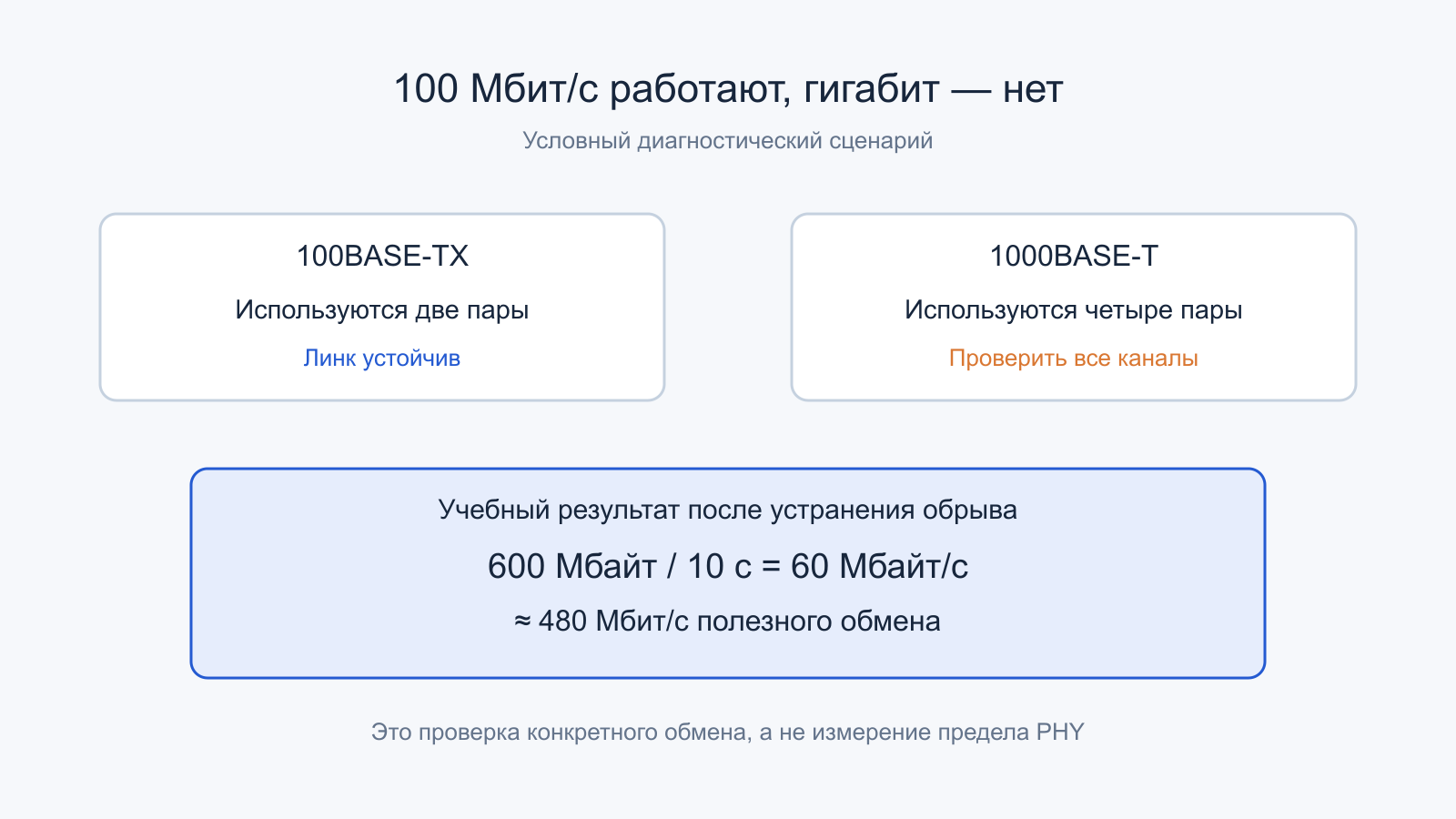

Условный сценарий: гигабит исчез, 100 Мбит/с работают
Представим учебную плату, которая после механического воздействия устойчиво связывается на 100 Мбит/с, но не поднимает гигабит. На известном исправном коротком кабеле и другом порте поведение повторяется. Это уменьшает вероятность внешней причины, но ещё не устанавливает повреждённый компонент. Сначала подтверждают, что обе стороны действительно объявляют гигабит и поддерживали его в данной конфигурации.
Далее на отключённой плате по документации магнитной сборки проверяют четыре канала. Допустим, у одной кабельной обмотки найден обрыв, подтверждённый между доступными точками без влияния соседней цепи. Этот результат согласуется с симптомом: гигабиту нужны все четыре пары. Однако сохраняющиеся 100 Мбит/с не гарантировали исправности каждого канала, поэтому ранний вывод «PHY цел, значит виноват драйвер» был бы ошибочным.
После установки точно совместимого разъёма проверяют штатное автосогласование, повторные подключения и передачу данных. Для учебного расчёта пусть передано 600 Мбайт за 10 секунд: полезная средняя скорость составит 60 Мбайт/с, или приблизительно 480 Мбит/с при десятичном определении единиц. Это существенно больше потолка 100 Мбит/с, но не равно измерению максимальной способности гигабитного физического канала: влияют протокол, конечные устройства и метод теста.
Как проверять результат после ремонта
Нужны несколько подъёмов линка после холодного включения и обычного переподключения, проверка допустимых скоростей и устойчивой передачи в обоих направлениях. Наблюдают счётчики ошибок и повторные согласования. Один успешный ping передаёт мало данных и не характеризует длительную работу; один быстрый файловый обмен тоже не проверяет все режимы питания и энергосбережения.
Если устройство питается по PoE, отдельно подтверждают запуск питания, работу при штатной нагрузке и сохранение связи. Нормальные данные от внешнего адаптера не доказывают исправность входного PoE-тракта. Итоговую сборку проверяют с экранами и креплениями: механика разъёма и пути помех могут измениться после закрытия корпуса.
В записи разделяют подтверждённый дефект, выполненное вмешательство и фактические испытания. Если отсутствует доступ к регистрам или высокочастотным измерениям, это обозначают как предел метода. Осмысленный результат — восстановленный штатный режим с проверяемой историей, а не постоянно заниженная скорость, о которой владелец не знает.
- Разделить отсутствие линка, неправильную скорость и ошибку обмена.
- Проверить известные исправные кабель и партнёра, сохраняя настройки.
- Установить наличие PoE и реальные границы питания и развязки.
- Проверить разъём и магнитную сборку по их документации.
- Подтвердить питания PHY, сброс, тактирование и начальную конфигурацию.
- Использовать статусы и петли только в пределах возможностей конкретного PHY.
- После ремонта проверить повторные старты, скорость, данные и ошибки в штатной сборке.
К отчёту полезно приложить настройки обоих портов и обозначение проверенного кабеля. Это позволяет повторить опыт позднее и не спутать возвращение дефекта с другой линией связи. Для сетевого устройства с несколькими портами каждый проверяют отдельно: успешная работа соседнего разъёма подтверждает лишь часть общей системы.
Первичные источники
- TI — DP83869 Troubleshooting Guide: пример последовательной диагностики питания, MDI, управления и локальных петель.
- TI AN-1469 — PHYTER Design & Layout Guide: магнитика, тактирование, strap-выводы и сброс рассматриваемого семейства.
- TI — TPS2373 datasheet: пример отдельного интерфейса PoE PD и его связи с входным питанием. Документ относится к указанной микросхеме.
