HDMI не выводит изображение: диагностика от кабеля до линий управления
Компьютер обнаруживает дисплей, но изображения нет. Или телевизор пишет «Нет сигнала», хотя кабель работал вчера. Иногда простой режим появляется устойчиво, а при повышении частоты возникают искры, краткие гашения и повторные подключения. Во всех случаях легко обвинить HDMI-разъём, хотя он является только одним участком цепи.
HDMI передаёт не только изображение. Соединение включает скоростной тракт, служебный обмен, обнаружение подключения, питание соответствующих цепей и дополнительные функции. Диагностика должна выяснить, какой этап проходит, а какой нет. Обнаружение имени монитора и успешная передача видеоданных — разные результаты.
Содержание статьи
- Сначала зафиксировать конфигурацию
- Прямое соединение уменьшает число неизвестных
- Три уровня установления связи
- HPD: что означает сигнал подключения
- DDC и EDID: имя монитора — полезный промежуточный результат
- Питание внешних цепей и защитные элементы
- Скоростной тракт: почему прозвонки недостаточно
- Чёрный экран после загрузки или только на защищённом контенте
- CEC, ARC и eARC не заменяют проверку видео
- Учебный сценарий: монитор определяется, картинки нет
- Осмотр и ремонт разъёма
- Как принять результат
- Официальные источники
- Читайте также
Сначала зафиксировать конфигурацию
Записывают источник, дисплей, используемые порты, длину и тип кабеля, переходники, док-станции и коммутаторы. Сохраняют разрешение, частоту, глубину цвета и дополнительные режимы. Слово «4K» не описывает всю комбинацию: разные частоты и форматы предъявляют разные требования.
Уточняют, нет изображения всегда или только после загрузки системы, выхода из сна, переключения входа либо запуска определённого приложения. Если рабочий стол виден, а конкретный видеосервис даёт чёрное поле, это другой сценарий, чем полное отсутствие входного сигнала. Первичный симптом записывают до сброса настроек.
Выбирают понятное тестовое содержимое и известный поддерживаемый режим. Это помогает отделить несовместимую конфигурацию от постоянного дефекта. Нельзя считать кабель исправным во всех режимах только потому, что через него однажды получилось вывести невысокое разрешение.
Почему одинаковое разрешение не означает одинаковый поток
Учебная оценка активных данных для 1920 × 1080, 60 кадров в секунду и 24 бит на пиксель даёт около 2,99 Гбит/с. Это произведение описывает только выбранные активные пиксели. Оно не равно требуемой скорости физического HDMI-соединения: остаются интервалы, кодирование, служебные данные и особенности режима.
Увеличение частоты или глубины цвета меняет объём данных даже при прежнем названии разрешения. Формат цветовых компонентов тоже влияет на передачу. Поэтому диагностическая запись должна содержать полную комбинацию, а не только число вертикальных строк. Сам расчёт полезен для понимания зависимости, но не заменяет таблицу поддерживаемых режимов обоих устройств.
Стабильная передача одного сочетания не обещает стабильность другого. Если нужен конкретный режим, итоговый тест должен использовать именно его при подтверждённой поддержке. Подмена требуемого режима более лёгким допустима как опыт локализации, но её результат оформляют отдельно от восстановления исходной функции.
Прямое соединение уменьшает число неизвестных
Если возможно, соединяют источник и дисплей напрямую подходящим кабелем, исключая промежуточные устройства. Переходник может требовать определённого направления, питания или поддержки режима. Особенно важно не считать кабель с HDMI и DisplayPort на концах универсально двунаправленным.
Активные и оптические кабели также могут иметь обозначенные стороны. Ошибка SOURCE/DISPLAY способна дать полное отсутствие связи без повреждения устройств. Дополнительное питание, если предусмотрено, подключают по инструкции изготовителя. Необходимость такого питания не распространяется автоматически на другие кабели похожего вида.
Официальный обзор HDMI Licensing Administrator различает категории кабелей и маркировку. Для диагностики важны подтверждённые возможности конкретного изделия, а не надпись «новейшая версия» на случайной упаковке. Сертификация не делает кабель бессмертным: механическое повреждение и плохой контакт всё равно проверяют.
Меняют один участок за опыт: кабель при прежних портах, затем источник или вход. Если одновременно заменить всё соединение, восстановление картинки докажет только, что новая комбинация работает. Исходный дефект останется нелокализованным.
Три уровня установления связи
Первый уровень — обнаружение физического подключения и необходимых электрических условий. Второй — чтение возможностей дисплея и согласование работы. Третий — передача и приём скоростного потока с последующей обработкой. Успех более раннего уровня не гарантирует следующий.
Для знакомства с этой архитектурой полезен ADI UG-180 для приёмника ADV7611. В нём отдельно представлены обнаружение, HPD, EDID, приём и выходной формат. Это пример определённого поколения устройства, а не универсальная карта регистров любого современного HDMI-контроллера.

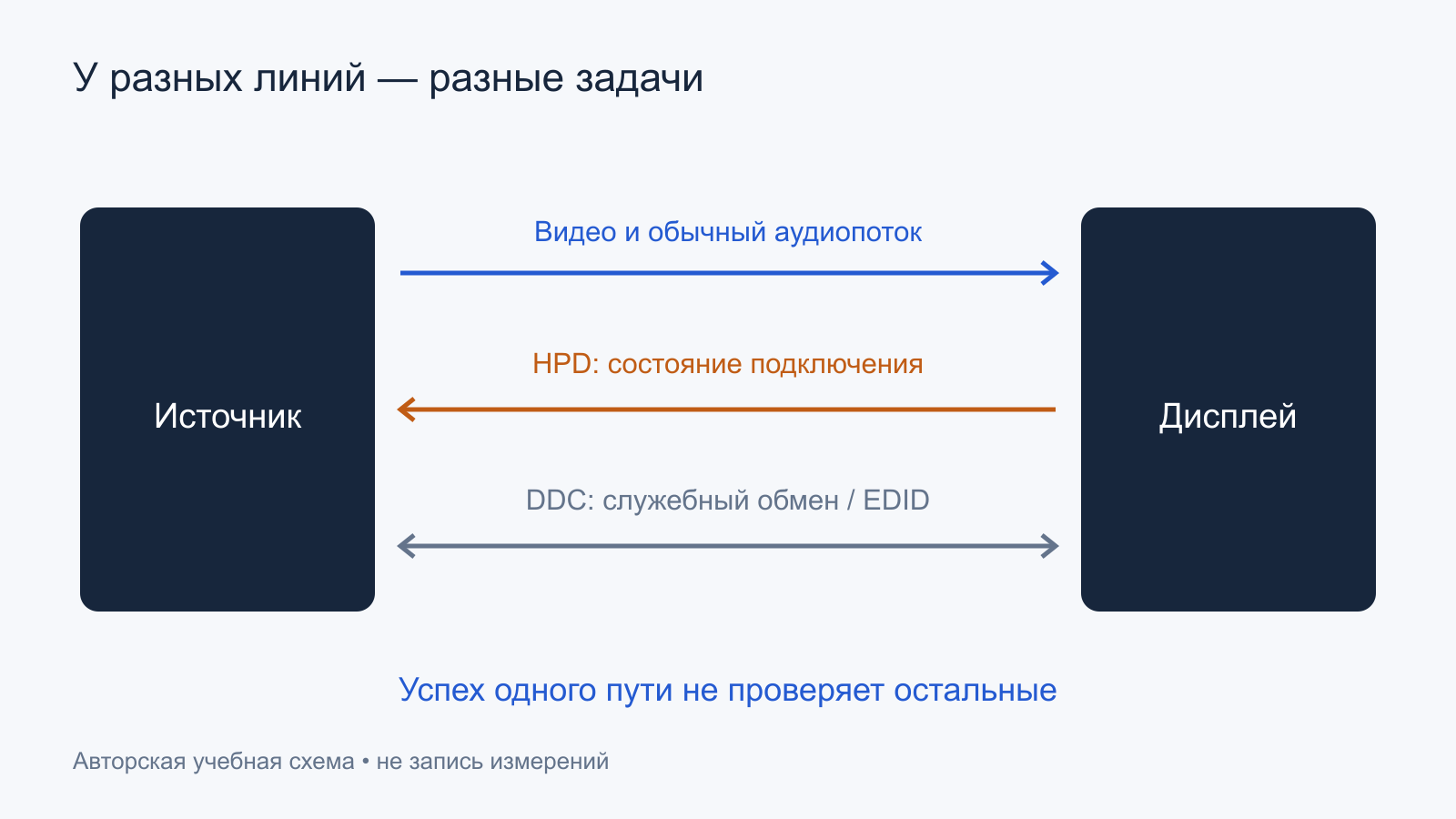

В обычном направлении источник отправляет видео дисплею, а дисплей сообщает свои возможности и готовность. Дополнительные функции имеют собственные направления и условия. Поэтому наличие звука по возвратному каналу или работа CEC не равны проверке входного видеотракта.
HPD: что означает сигнал подключения
Hot Plug Detect помогает источнику определить состояние подключённого приёмника. Но высокий уровень не означает, что панель уже показывает кадр. Его формирование может зависеть от питания, доступности EDID и управления. Приёмник способен сообщать о себе в некоторых состояниях ожидания, когда основная обработка ещё выключена.
На плате сигнал может проходить через защиту, буфер и преобразование уровня. Нужное напряжение у контроллера не обязательно равно напряжению на внешней стороне. TI TPD12S016 показывает пример HDMI-сопровождения с HPD, DDC и защитой. Проверяют фактическую микросхему и её режимы разрешения.
Если HPD не меняется при подключении, исследуют оба конца, питание соответствующих цепей и соединение. Если он циклически переключается, записывают события во времени. Причиной может быть нестабильное питание, контакт, программный перезапуск приёмника или управление, а не только повреждённый разъём.
Не следует принудительно подавать высокий уровень на неизвестный вывод. Это может нарушить допустимые уровни и скрыть причину. Для диагностики нужно наблюдать штатный путь сигнала и устанавливать участок его потери, сохраняя защиту и согласование.
DDC и EDID: имя монитора — полезный промежуточный результат
По DDC источник получает сведения о возможностях дисплея, обычно в структуре EDID с возможными расширениями. Этот служебный обмен значительно медленнее видеотракта и может работать при неисправных скоростных линиях. Поэтому правильное имя в системе не подтверждает передачу изображения.
Нужно различать свежепрочитанные данные и сохранённый системой профиль. Если имя остаётся после изменения подключения, это может быть запись из предыдущего состояния. Для исследования смотрят реакцию на реальное переподключение, доступные журналы и при необходимости сам обмен, соблюдая электрическую совместимость инструмента.
Линии DDC могут иметь подтяжки и преобразование уровней. Обычный логический анализатор для низковольтной логики нельзя автоматически подключать к кабельной стороне. Сначала проверяют допустимое входное напряжение, пороги, землю и влияние ёмкости пробника. Ошибка подключения способна создать отсутствие обмена, которого до измерения не было.
Чтение одного блока без ошибок не доказывает корректность всего содержимого и всех расширений. Проверяют структуру, контрольные суммы и соответствие фактической модели, если инструменты это позволяют. Случайное перепрограммирование EDID ради появления изображения может сделать конфигурацию формально согласованной, но физически неподдерживаемой.
Служебный статус читают в контексте времени
Регистр захвата или ошибки может сохранять прошлое событие, очищаться при чтении либо отражать только текущий момент. Его значение интерпретируют по документации контроллера. Если читается один флаг после уже восстановившейся связи, короткое выпадение можно пропустить. Полезны согласованная запись событий и сохранение исходных условий.
Заводские настройки, загрузка EDID и последовательность сброса также участвуют в запуске. При доступной сервисной диагностике сначала сохраняют конфигурацию и используют предусмотренные чтения. Изменение неизвестных регистров одновременно с аппаратным ремонтом затрудняет вывод о причине даже тогда, когда картинка в итоге появилась.
Питание внешних цепей и защитные элементы
В интерфейсе присутствует предусмотренная линия питания служебных функций. Её проверяют как часть конкретной схемы с ограничениями источника и защитного ключа. Нельзя использовать её как произвольный источник для внешней нагрузки или подавать на неё питание с лабораторного блока без анализа обеих сторон соединения.
Неисправный защитный компонент может замкнуть служебную линию, увеличить утечку или нарушить скоростной путь. Однако низкое показание в режиме проверки диодов не всегда означает дефект: прибор видит установленные полупроводниковые структуры. Сравнение с исправным каналом полезно только при сопоставимой схемотехнике и состоянии питания.
Удаление ESD-защиты может временно изменить симптом, но оставляет порт без предусмотренной функции. Для окончательного ремонта требуется совместимая замена с подходящими электрическими и высокочастотными свойствами. Обычный диод, похожий по корпусу, не обязательно подходит по ёмкости и структуре.
Скоростной тракт: почему прозвонки недостаточно
Высокоскоростные линии чувствительны к геометрии, потерям, отражениям и паразитной ёмкости. Проводимость по постоянному току — необходимый, но неполный признак. Кабель с повреждённым экраном или порт после грубой пайки может звониться правильно и терять связь при требовательном режиме.
У различных поколений и режимов HDMI используются разные способы передачи. Нельзя искать одинаковый набор осциллограмм на любом порту по аналогии со старым TMDS-приёмником. Сначала уточняют возможности устройств и фактически выбранный режим. Документация конкретного контроллера определяет доступные признаки захвата, ошибки и требования к измерению.
Обычный длинный щуп может нагрузить линию и нарушить её работу. Для исследования скоростного сигнала нужны соответствующие полоса, входная ёмкость, дифференциальное подключение и тестовая оснастка. Отсутствие понятной картинки на бытовом осциллографе не равно отсутствию потока, а присутствие колебаний не доказывает его качество.
На ремонтируемой плате особенно внимательно осматривают разъём, защитные сборки, фильтры и повреждённые дорожки. Перемычка в дифференциальной паре должна оцениваться по свойствам сигнала, а не только по длине провода. Иногда надёжное восстановление такого участка недоступно без специальной технологии и проверки.
Чёрный экран после загрузки или только на защищённом контенте
Появление изображения в загрузочном режиме показывает, что некоторый поток проходит. После запуска драйвера могут измениться разрешение, частота, глубина цвета и дополнительные функции. Поэтому сначала воспроизводят простой поддерживаемый режим и проверяют зависимость, не объявляя автоматически неисправным драйвер.
Если рабочий стол и тестовые поля стабильны, а проблема возникает только в определённом контенте или через промежуточное устройство, исследуют совместимость и согласование защиты содержимого. Это отдельный этап работы системы. Его не пытаются «исправлять» обходом защит или случайной записью регистров.
В цепочке с AV-ресивером или коммутатором устройство может участвовать в обработке возможностей нескольких сторон. Успех прямого подключения полезен для локализации этой цепочки. Он не доказывает неисправность самого ресивера: возможны режим, прошивка, кабельный участок или неподдерживаемое сочетание функций.
CEC, ARC и eARC не заменяют проверку видео
Управление питанием с пульта через CEC подтверждает работу определённого служебного пути. Оно не подтверждает исправность каждой скоростной пары. Возврат звука также имеет свои условия поддержки портов и настроек. Разъём, помеченный для дополнительной функции, проверяют по руководству обоих устройств.
Для диагностики фиксируют исходные настройки этих функций и при необходимости меняют по одной. Если после выключения автоматического управления исчезли самопроизвольные переключения входа, это наблюдение о системе управления, а не доказательство дефекта передатчика. Проверка изображения должна оставаться отдельной.
Факт успешного звука или управления полезен как промежуточная граница. В протоколе лучше записать «CEC-команда прошла» или «аудиоканал работал», чем общее «HDMI исправен». Такой язык не даёт одному успеху скрыть непроверенные части.
Учебный сценарий: монитор определяется, картинки нет
Предположим, система читает правильное имя дисплея, но экран не показывает ни простой рабочий стол, ни требуемый режим. Меню самого монитора устойчиво. Это совместимо с работой DDC и неисправностью последующих участков, однако сохранённый профиль сначала исключают как источник ложной уверенности.
Прямое подключение другим проверенным кабелем даёт изображение. Затем исходный кабель проверяют с другим источником и тем же режимом. Если отказ следует за ним, кабельное соединение становится обоснованным направлением. Если эффект связан только с определённым портом, исследуют его контакт, защиту и приёмный путь.
Другой результат: оба кабеля работают в простом режиме, но дают гашение в требовательном. Тогда проверяют поддержку полной комбинации и запас тракта. Уменьшение частоты само по себе не выбирает виновный элемент, но показывает, что установка связи на низкой скорости ещё не закрывает задачу.

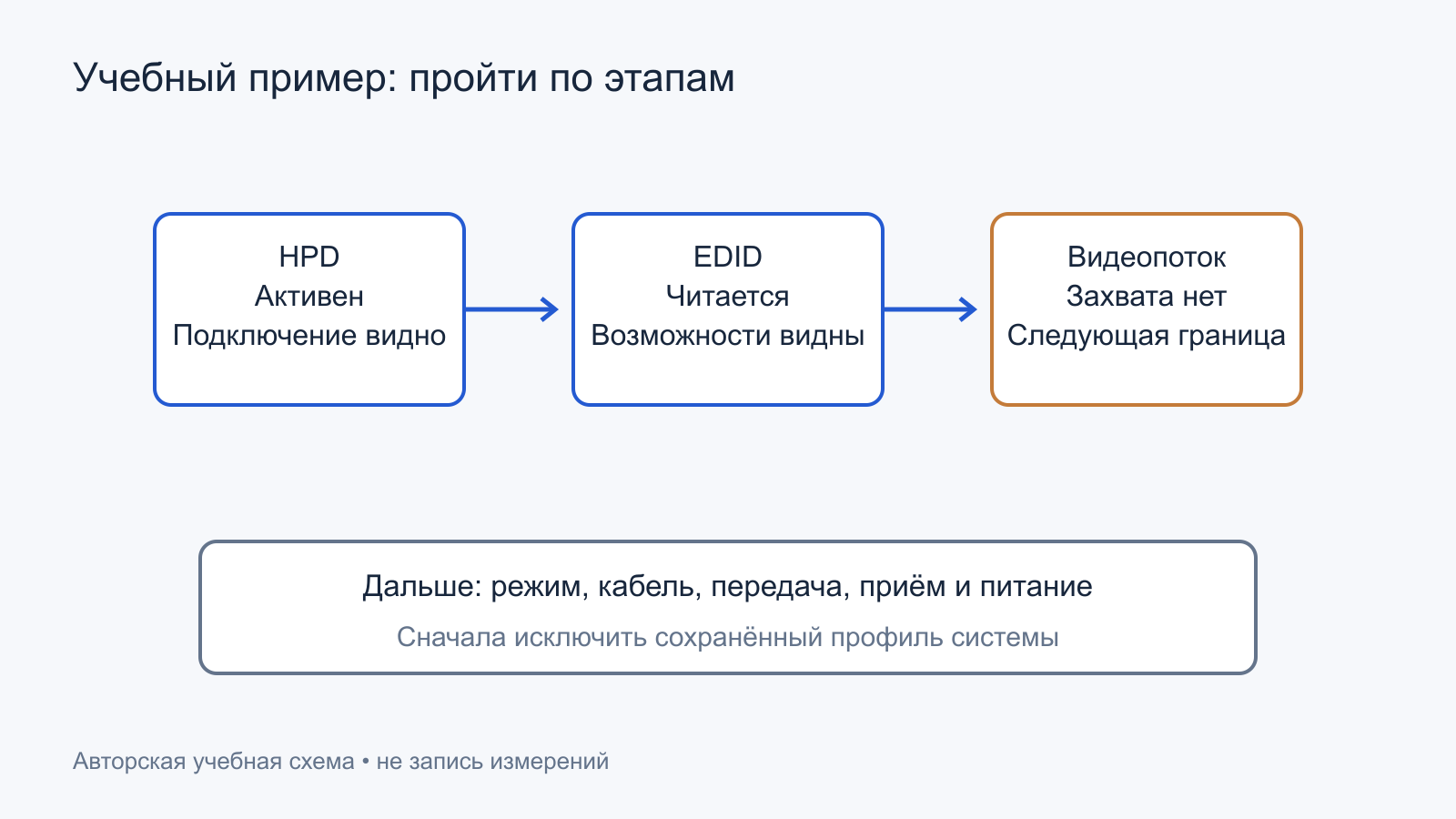

На уровне платы условная последовательность «HPD активен, EDID читается, захвата потока нет» направляет проверку к передаче, приёму и их питанию. Последовательность «HPD не сформирован, DDC молчит» требует начать раньше. Эти признаки не требуют выдумывать измеренные осциллограммы: их собирают подходящими средствами конкретного устройства.
Осмотр и ремонт разъёма
Проверяют механическое крепление, смещение контактов, загрязнение, повреждение корпуса и пайку. Кабель не раскачивают с чрезмерным усилием ради поиска дефекта. Если обычное движение меняет связь, это фиксируют и затем исследуют отключённый узел. Силовое воздействие способно превратить контактную проблему в отрыв площадок.
При замене разъёма важно сохранить ориентацию, высоту, крепления и геометрию. Физически похожий корпус может не подходить к плате. После пайки осматривают все доступные контакты и соседние элементы, проверяют отсутствие перемычек и восстанавливают защиту. Видимые хорошие галтели не доказывают качество каждого скрытого соединения.
Если повреждены дорожки, электрический путь восстанавливают с учётом функции каждой линии. Методы для медленной HPD и скоростной пары различаются. Нельзя переносить универсальную тонкую перемычку на все контакты порта, ожидая одинакового результата.
Как принять результат
Проверяют исходную комбинацию и требуемые поддерживаемые режимы, холодное включение, выход из сна и переключение входов. По задаче добавляют звук и дополнительные функции. Тест проводят с окончательной сборкой и подходящим кабелем, сохраняя версии настроек.
Для редкого гашения нужен достаточно длинный повтор исходного сценария. Однократное появление картинки не подтверждает запас соединения. Если работа восстановлена только на сниженной частоте, это честно фиксируют как ограничение, а не заявляют полную исправность прежнего режима.
После окончательной сборки повторяют подключение штатным кабелем: положение платы, экранов и креплений может влиять на контакт и помеховую обстановку.
- Конфигурация и формат сигнала описаны полностью.
- Кабель, источник, вход и промежуточные устройства проверялись раздельно.
- Обнаружение, EDID и скоростной поток не смешаны в один результат.
- Приборы соответствуют уровням и скорости исследуемых линий.
- После ремонта сохранены защита, механика и сигнальная геометрия.
- Итог подтверждён исходным сценарием и перечисленными функциями.
HDMI удобнее диагностировать как последовательность согласованных действий двух устройств. Тогда «дисплей определяется» становится полезным этапом проверки, а не преждевременным заключением о работоспособности всего интерфейса.
Официальные источники
- Texas Instruments — TPD12S016 HDMI Companion Chip.
- Analog Devices — UG-180, ADV7611 Reference Manual: пример архитектуры приёмника определённого поколения.
- HDMI Licensing Administrator — HDMI Cable Overview.
