Фон, треск и шум в аудиотехнике: как локализовать источник
В колонках слышен низкий гул, при движении регулятора появляется треск, а наушники шипят даже без музыки. Все три жалобы относятся к посторонним звукам, но искать их одной процедурой неэффективно. Причина может находиться в источнике сигнала, кабеле, соединениях земли, питании, предусилителе или выходном каскаде.
Полезная диагностика определяет, где нежелательный сигнал впервые становится наблюдаемым и как он меняется при контролируемом воздействии. Тембр помогает сформировать гипотезу, но не доказывает её. Гул около сетевой частоты не означает автоматически неисправный конденсатор, а треск в одной колонке не делает сам динамик главным подозреваемым.
Содержание статьи
- Описать звук и условия его появления
- Разделить тракт на участки
- Что показывает регулятор громкости
- Открытый вход — не корректная нулевая точка
- Гул и петли сигнальной земли
- 50 Гц, 100 Гц и другие спектральные подсказки
- Собственный шум каскада зависит от источника и полосы
- Питание: проверить пульсации там, где работает каскад
- Class D и мостовой выход требуют другого подключения прибора
- Щелчки, выпадения и цифровой тракт
- Итоговая проверка после устранения причины
- Официальные источники
- Читайте также
Описать звук и условия его появления
Фиксируют, слышен ли шум сразу после включения, после прогрева, только при воспроизведении или в паузе. Отдельно проверяют зависимость от громкости, выбранного входа, положения кабеля, подключения зарядного устройства и активности цифровых узлов. Для редких щелчков полезна запись времени события вместе с действиями пользователя.
Разделяют акустический звук корпуса и электрический сигнал в динамике. Трансформатор или дроссель может вибрировать механически, не создавая такого же фона на выходе. И наоборот, шум в динамике способен сохраняться при совершенно тихом корпусе. Запись микрофоном смешивает эти источники с шумом помещения.
Для многоканальной системы уточняют, затронут один канал или несколько. Одинаковая помеха в обоих каналах делает общий узел интересным направлением, но не доказывает неисправность питания: источник может подавать общий сигнал. Различие каналов полезно только при одинаковых настройках, нагрузке и способе подключения.
Разделить тракт на участки

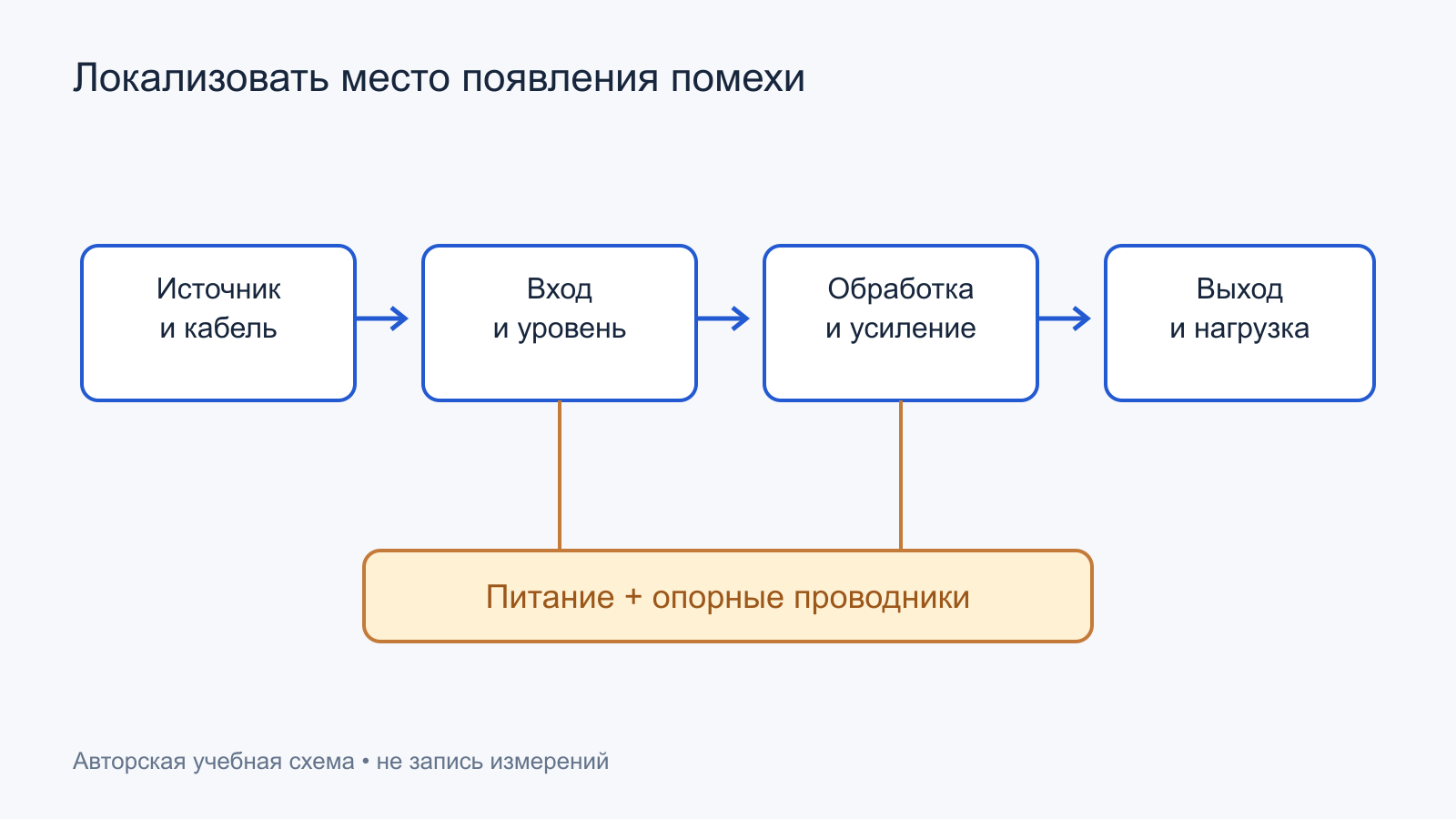

Рабочая модель включает источник, входной разъём, выбор входов, регулировку уровня, обработку, усилитель мощности и нагрузку. Питание и опорные соединения воздействуют на несколько участков одновременно. В цифровой системе добавляются декодирование, буферы, ЦАП и управление отключением звука.
Сначала уменьшают внешнюю конфигурацию: один источник, один штатный кабель, один вход. Неиспользуемые соединения с компьютером, телевизором и зарядными устройствами могут замыкать дополнительные пути тока. Их отключают по допустимому порядку и по одному, сохраняя защитное заземление оборудования.
Затем сравнивают входы и источники. Если шум переходит вместе с источником на другой исправный тракт, гипотеза о внешнем происхождении усиливается. Если остаётся на одном канале усилителя при перестановке только входных каналов, приоритет смещается внутрь. Переключения выполняют с безопасным уровнем громкости и по руководству, чтобы коммутационный удар не стал новым повреждением.
Что показывает регулятор громкости
Если шум растёт вместе с громкостью, он может поступать до регулятора или возникать в управляемом им участке. Если не меняется, вероятны более поздний каскад, питание или обходной путь помехи. Но сначала нужно знать, что регулируется: аналоговый потенциометр, цифровой уровень до ЦАП или коэффициент усиления выходной микросхемы.
Режим MUTE также неоднозначен. В одном устройстве он подавляет данные, в другом отключает предусилитель, в третьем меняет состояние выходных ключей. Исчезновение фона при MUTE полезно лишь вместе с пониманием реализации. Нельзя уверенно помещать источник «до ЦАП», если команда одновременно отключила весь усилитель.
Треск только при вращении аналогового регулятора совместим с износом или загрязнением контакта, но возможна и постоянная составляющая на его дорожке из-за неисправной соседней цепи. Поэтому замена потенциометра без проверки его напряжений иногда даёт краткий результат. Средство очистки выбирают по материалам и конструкции; случайный растворитель способен повредить элемент.
Проверить распределение усиления и перегрузку
Тихий источник и чрезмерное усиление следующего каскада способны сделать слышимым нормальный фон. Сравнение двух систем при одинаковом положении ручки некорректно: коэффициенты усиления, чувствительность нагрузки и уровень источника различаются. Для содержательного опыта задают известный сигнал и сопоставимый полезный уровень, затем исследуют остаточную помеху в той же конфигурации.
Громкий источник, наоборот, может перегружать вход раньше регулятора. Уменьшение громкости на усилителе сделает искажённый сигнал тише, но не вернёт его форму. Поэтому проверяют уровень в нескольких участках при штатной нагрузке. Треск на пиках музыки и непрерывное шипение в паузе не стоит объединять одним объяснением «шумит микросхема».
Автоматическое усиление, шумоподавление и цифровые эффекты могут маскировать или модулировать фон. Для диагностики сохраняют их исходные настройки и при допустимости отключают по одной. Если после отключения шум стал постоянным, это может означать, что обработка раньше лишь скрывала его между фразами, а не создавала сам источник.
Открытый вход — не корректная нулевая точка
Неподключённый высокоомный вход собирает электрические наводки. Шум при вытащенном кабеле может быть больше, чем при штатном источнике. Для оценки собственного шума требуется предусмотренное завершение входа с известным сопротивлением, а не просто отсутствие сигнала. У балансного входа учитывают обе сигнальные линии и их отношение к опоре.
Нельзя замыкать произвольные контакты разъёма по совету «закоротить вход». На нём могут присутствовать фантомное питание, напряжение смещения или цифровые линии. Сначала устанавливают распиновку и допустимую процедуру. Выход усилителя вообще не используют как место такого опыта: короткое замыкание нагружает силовой каскад.
Если при корректно завершённом входе шум уменьшился, это указывает на вклад источника, кабеля или входного импеданса. Но более низкое сопротивление могло также изменить действие токового шума самого предусилителя. Для точного вывода условия сравнения сохраняют и сопоставляют с реальным источником.
Гул и петли сигнальной земли
«Земля» имеет сопротивление и индуктивность. Ток, проходящий по общему участку, создаёт напряжение, которое может складываться с полезным сигналом. Два соединённых устройства иногда образуют несколько путей возврата: через аудиокабель, USB, экран телевизионного кабеля и защитное заземление. По названию разъёма нельзя определить все эти связи.
Analog Devices разбирает связь токов возврата и точности аналогового тракта. Для ремонта важен общий принцип: нужно понимать, какой ток течёт по чувствительному опорному проводнику. Универсальная команда «сделать звезду» без анализа существующей платы может ухудшить высокочастотные пути.
Если фон исчезает при отключении USB, установлен вклад этого соединения в наблюдаемый сценарий. Но причина может быть как в контуре возврата, так и в питании или активности цифрового узла. Проверяют альтернативный допустимый способ передачи и питания, а не обрывают защитный проводник сетевой вилки. PE сохраняют при любых диагностических опытах.
Развязка сигнального соединения, балансная передача и корректное питание могут быть подходящими решениями, если соответствуют уровням и назначению системы. Пассивный переходник с красивым названием не гарантирует нужной полосы, искажений и изоляции. Решение проверяют по документации и затем по исходному шумовому сценарию.
Балансное соединение — свойства всей пары
Дифференциальный приёмник подавляет синфазную составляющую в пределах своего диапазона, но его возможности не бесконечны. Несимметричные сопротивления, повреждённый контакт или неверный переходник преобразуют часть помехи в дифференциальный сигнал. Разъём XLR сам по себе не доказывает, что обе стороны реализуют нужную схему.
Экран и сигнальный возврат также могут выполнять разные функции. Их соединения устанавливают по документации оборудования; универсальное отрезание экрана с одной стороны способно ухудшить защиту от радиочастотной помехи. Если требуется развязка, выбирают решение для конкретного сигнала, а не нарушают неизвестное соединение в готовом приборе.
Особое внимание уделяют фантомному питанию и микрофонным входам. Замена кабеля на похожий линейный или подключение случайного источника может подать на него напряжение, для которого он не рассчитан. Диагностическое разделение системы должно сохранять электрическую совместимость каждого временного подключения.
50 Гц, 100 Гц и другие спектральные подсказки
Компонента около частоты сети может указывать на наводку или ток в опорном проводнике. После двухполупериодного выпрямления заметная пульсация часто связана с удвоенной частотой. Но спектр меняют нелинейности, модуляция и архитектура питания, поэтому один пик не устанавливает конкретный конденсатор или диод.
Широкополосное шипение отличается от узкой тональной помехи и одиночных щелчков. Для измерения записывают полосу, режим взвешивания, усиление и способ завершения входа. Шум в полосе до нескольких мегагерц нельзя напрямую сравнивать с числом, полученным в ограниченной звуковой полосе.
Спектр звуковой карты полезен при подходящих уровнях и известном входном тракте. Но сама карта добавляет шум, сетевые связи и риск перегрузки. Алиасинг может перенести высокочастотную помеху в видимую низкочастотную область. Перед уверенным диагнозом проверяют собственный фон измерительной цепочки и соответствие входного фильтра задаче.
Значения RMS, размах peak-to-peak и уровень спектральной линии не взаимозаменяемы. У случайного шума наблюдаемый размах зависит от времени записи, а FFT — от окна и разрешения. Поэтому два скриншота с разной длиной записи могут выглядеть по-разному при одном физическом процессе. Для сравнения сохраняют метод обработки, масштаб и длительность.
Собственный шум каскада зависит от источника и полосы
Усилитель имеет шум напряжения и тока, а резисторы — тепловой шум. Токовый шум преобразуется в напряжение на импедансе источника. Поэтому самая низкая цифра шума напряжения в каталоге не гарантирует лучший результат с высокоомным датчиком или звукоснимателем. Подробная модель приведена в учебном документе ADI MT-047.
Условный расчёт: нежелательный сигнал 40 мкВ RMS, приложенный ко входу участка с усилением 10, даст 400 мкВ RMS на выходе, если полоса и условия сохраняются. Это только перенесённая составляющая. Собственный шум каскада добавляется отдельно; независимые шумы складывают по мощности, а не простым сложением амплитуд.

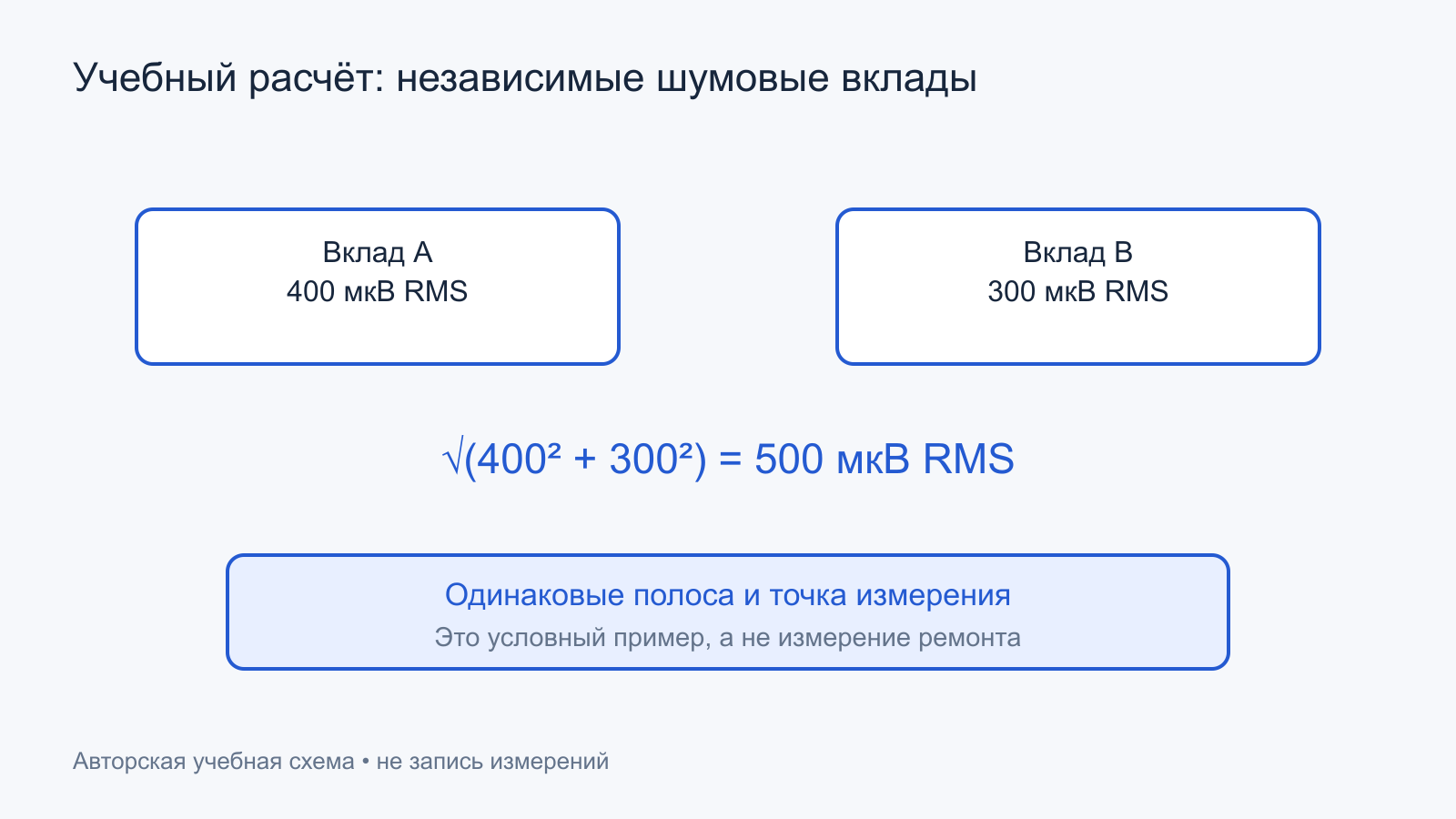

Если две независимые составляющие на выходе равны 400 и 300 мкВ RMS в одной полосе, их суммарное значение составит √(400² + 300²) = 500 мкВ RMS. Тональные помехи с определённой фазой требуют другого обращения: нельзя автоматически применять к любым сигналам правило независимого шума.
Для ремонта этот расчёт объясняет, почему уменьшение одного вклада не всегда пропорционально снижает общий фон. Когда доминирует другой источник, дорогая замена малошумящего операционного усилителя может почти не изменить слышимый результат. Сначала определяют доминирующий путь.
Питание: проверить пульсации там, где работает каскад
Напряжение на общем входном разъёме не описывает питание чувствительного предусилителя. Проверяют локальный стабилизатор, фильтр, соединения земли и переходные процессы при работе нагрузки. Помеха может приходить через питание, но также через общий возврат или электромагнитную связь — эти пути не взаимозаменяемы.
Если шум синхронен с дисплеем, радиопередачей или накопителем, записывают связь событий. Отключение соответствующей функции полезно как опыт, но может одновременно изменить средний ток и режим преобразователя. Для точной локализации наблюдают и питание, и звуковой выход в согласованном времени.
Замена конденсаторов требует проверки ёмкости, ESR, допустимого напряжения, температуры, тока пульсаций и монтажа. «Больше микрофарад» не универсальное исправление: меняются пуск, нагрузка источника и устойчивость стабилизатора. Следы старения важны, но внешний вид не заменяет электрическую оценку.
Class D и мостовой выход требуют другого подключения прибора
У BTL-усилителя нагрузка подключена между двумя активными выходами. Минусовой контакт динамика не обязательно является землёй. Подключение к нему заземлённого зажима осциллографа может замкнуть активный выход. Для таких измерений используют подходящую дифференциальную схему с допустимым синфазным диапазоном.
На выходах class D присутствует переключение, которое не следует принимать за звуковую помеху без учёта фильтра и метода измерения. Руководство TI по измерению аудиоусилителей отдельно рассматривает измерительные фильтры и мостовые подключения. Настройки полосы и входа должны соответствовать параметру, который проверяют.
TPA3116D2 служит примером усилителя с дифференциальными входами, BTL/PBTL и управлением MUTE. Конкретный модуль может иметь другую обвязку, поэтому нельзя переносить распиновку и допустимые нагрузки по внешнему сходству. Сопротивление нагрузки и режим соединения проверяют до включения.
Щелчки, выпадения и цифровой тракт
Одиночный щелчок при включении может быть связан с последовательностью смещений и управления, а повторные щелчки при воспроизведении — с потерей данных, тактирования или контакта. Сначала выясняют, сохраняется ли дефект на другом типе входа и при локальном источнике. Аналоговый фон и цифровой разрыв требуют разных проверок.
Если треск возникает только при USB-воспроизведении, проверяют буферизацию, режимы, кабель и питание, сохраняя версии настроек. Увеличение буфера как опыт способно выявить зависимость от подачи данных, но не исправляет плохую пайку или перегрузку входа. Механическое совпадение события также проверяют отдельно.
При подозрении на контакт исследуют разъёмы и монтаж на обесточенном устройстве. Нельзя наугад касаться высокоомных входов инструментом на работающей плате: дополнительная ёмкость, наводка и ESD меняют поведение. Измерительная система должна наблюдать узел предсказуемо, а не создавать случайные воздействия.
При аномальном постоянном напряжении на выходе или громких ударах сначала защищают нагрузку и прекращают обычное прослушивание. Наушники не используют как индикатор опасного уровня во время переключений. Проверку с эквивалентом нагрузки выполняют только при его подходящей мощности и совместимости с типом усилителя; для некоторых схем режим без нагрузки также требует отдельной оценки.
Итоговая проверка после устранения причины
Повторяют исходную конфигурацию, уровень громкости, нагрузку и время прогрева. Проверяют тишину с корректно завершённым входом и реальную работу с источником. Измеренный шум сохраняют вместе с полосой и условиями; субъективное «стало тихо» дополняют описанием того, при каких расстоянии и громкости выполнено прослушивание.
Для многовходной системы возвращают прежние соединения постепенно: исчезнувшая помеха не должна появиться снова только после подключения последнего кабеля. Такой контроль подтверждает результат именно в рабочей конфигурации пользователя.
- Определён тип помехи и её зависимость от управления и подключений.
- Внешний источник, кабель и канал проверены отдельными опытами.
- Сигнальная опора исследована при сохранённом PE.
- Измерения учитывают полосу, собственный фон прибора и тип выхода.
- После ремонта проверены включение, выключение, пауза и рабочая нагрузка.
Результат диагностики должен связывать звук с конкретным путём его появления. Иногда это повреждённая деталь, иногда неправильное соединение системы, иногда нормальный собственный шум при чрезмерном усилении. Различить эти варианты можно только условиями и измерениями, которые допускают повторение.
