HAMR: как лазер помогает жёсткому диску записывать данные

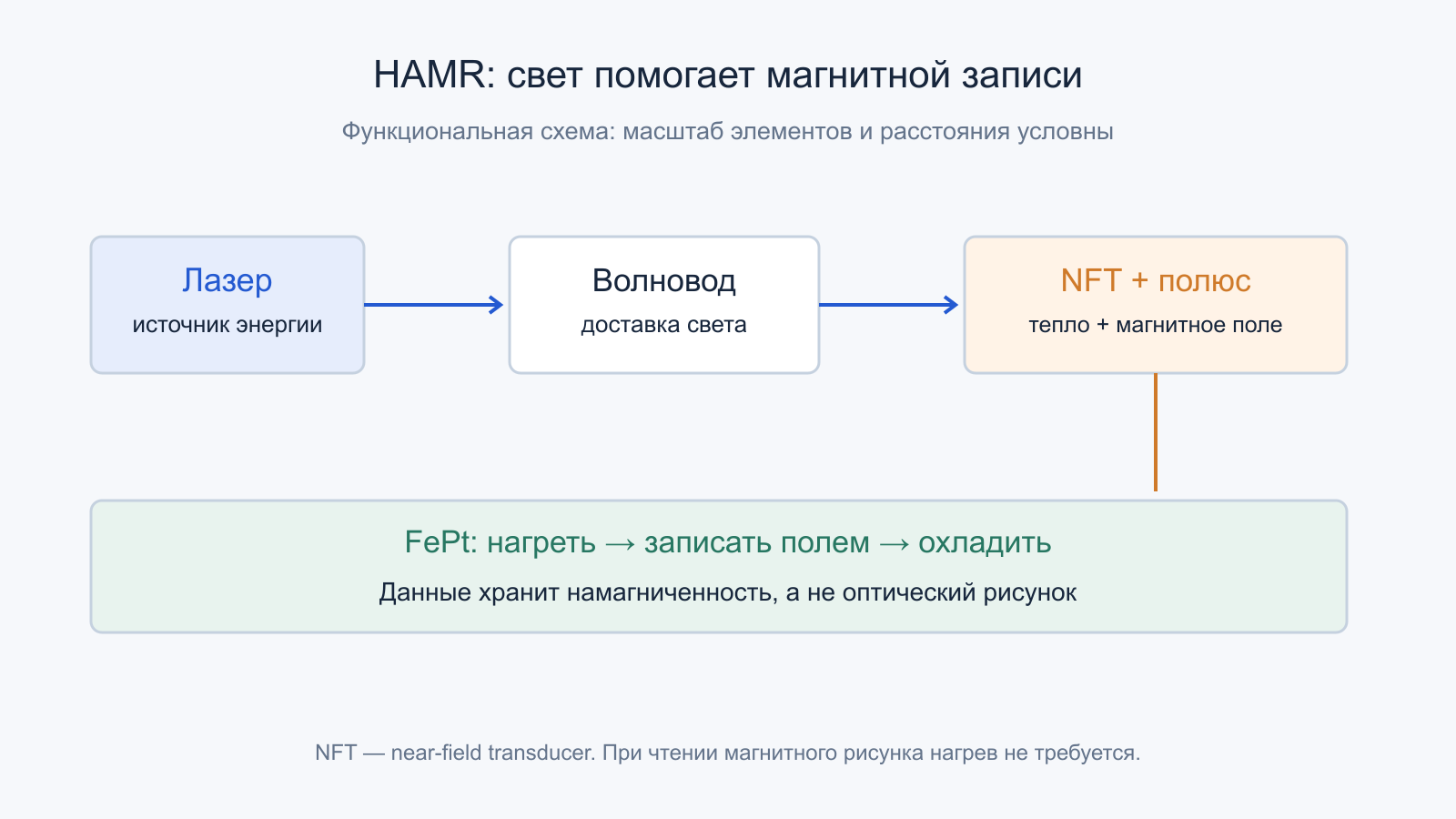

Лазер создаёт локальное тепловое окно; данные задаёт магнитное поле. Геометрия функциональная и не соответствует масштабу реальной головки. Открыть иллюстрацию в полном размере.
Жёсткий диск с HAMR остаётся магнитным накопителем: информацию удерживает намагниченность носителя, а считывает её магнитная головка. Лазер нужен во время записи. Он на мгновение нагревает крошечный участок поверхности и позволяет магнитному полю изменить состояние материала, который при обычной температуре слишком устойчив для такой операции. После охлаждения записанное состояние снова оказывается защищено высоким энергетическим барьером.
За этой короткой формулировкой скрывается согласованная работа материаловедения, нанофотоники, магнитной головки и сервосистемы. Разберём, почему недостаточно просто уменьшить зерно, чем ближнее поле отличается от фокусировки линзой и почему дополнительная плотность не отменяет механических ограничений. Сведения о поставках и исследованиях приведены по открытым первичным материалам, проверенным 26 октября 2026 года. Все расчётные примеры ниже учебные; это не результаты испытаний оборудования владельца сайта.
Содержание статьи
- 1. Три требования, которые мешают уменьшать магнитный бит
- 2. Что объясняет энергетический барьер KuV
- 3. Почему понадобился носитель на основе FePt
- 4. Оптический тракт: лазер, волновод и NFT
- 5. Почему маленькое пятно не получается обычной линзой
- 6. Лазер открывает окно, магнитный полюс задаёт состояние
- 7. Как вращение превращает нанометры в наносекунды
- 8. Температурный градиент определяет границу перехода
- 9. Почему чтению нужен собственный технологический прогресс
- 10. Сервосистема должна совместить два разных центра
- 11. Плотность поверхности и ёмкость диска — разные величины
- 12. HAMR, CMR и SMR отвечают на разные вопросы
- 13. Чем HAMR отличается от разных вариантов MAMR
- 14. Локальная энергия и мощность всего накопителя
- 15. Как тепловые циклы превращаются в задачу надёжности
- 16. Исправление ошибок не заменяет запас физического канала
- 17. Что уже поставляется, а что остаётся дорожной картой
- 18. Что увеличение плотности меняет для вычислительной системы
- 19. Первичные источники и границы сведений
- Читайте также
1. Три требования, которые мешают уменьшать магнитный бит
Носитель должен одновременно удерживать данные, позволять перезапись и давать различимый сигнал при чтении. Для повышения плотности хочется уменьшить область, занимаемую битом. Однако в гранулярном магнитном слое бит обычно представлен группой зёрен. Если оставить зерно прежним, в уменьшившемся бите их станет меньше, а статистические флуктуации начнут сильнее влиять на сигнал. Если уменьшить сами зёрна, тепловые колебания легче изменят направление их намагниченности.
Рост магнитной анизотропии помогает удержать состояние малого зерна, но одновременно затрудняет запись: головка должна преодолеть более высокий барьер. Её поле нельзя усиливать неограниченно, поскольку магнитные материалы полюса имеют конечную намагниченность насыщения. Получается связанная задача устойчивости, отношения сигнал/шум и записываемости. HAMR добавляет управляемую температуру как ещё одну переменную. Материал не обязан одинаково легко переключаться и при хранении, и во время записи. Именно разделение этих режимов даёт пространство для увеличения плотности.
2. Что объясняет энергетический барьер KuV
В упрощённой модели однодоменного зерна энергетический барьер связан с произведением KuV, где Ku — плотность энергии анизотропии, а V — магнитный объём. Его сравнивают с тепловой энергией kBT. Безразмерное отношение Δ = KuV/(kBT) помогает понять направление изменений: уменьшение объёма снижает барьер, увеличение анизотропии его повышает. Это модель, а не паспортный алгоритм вычисления срока хранения конкретного диска.

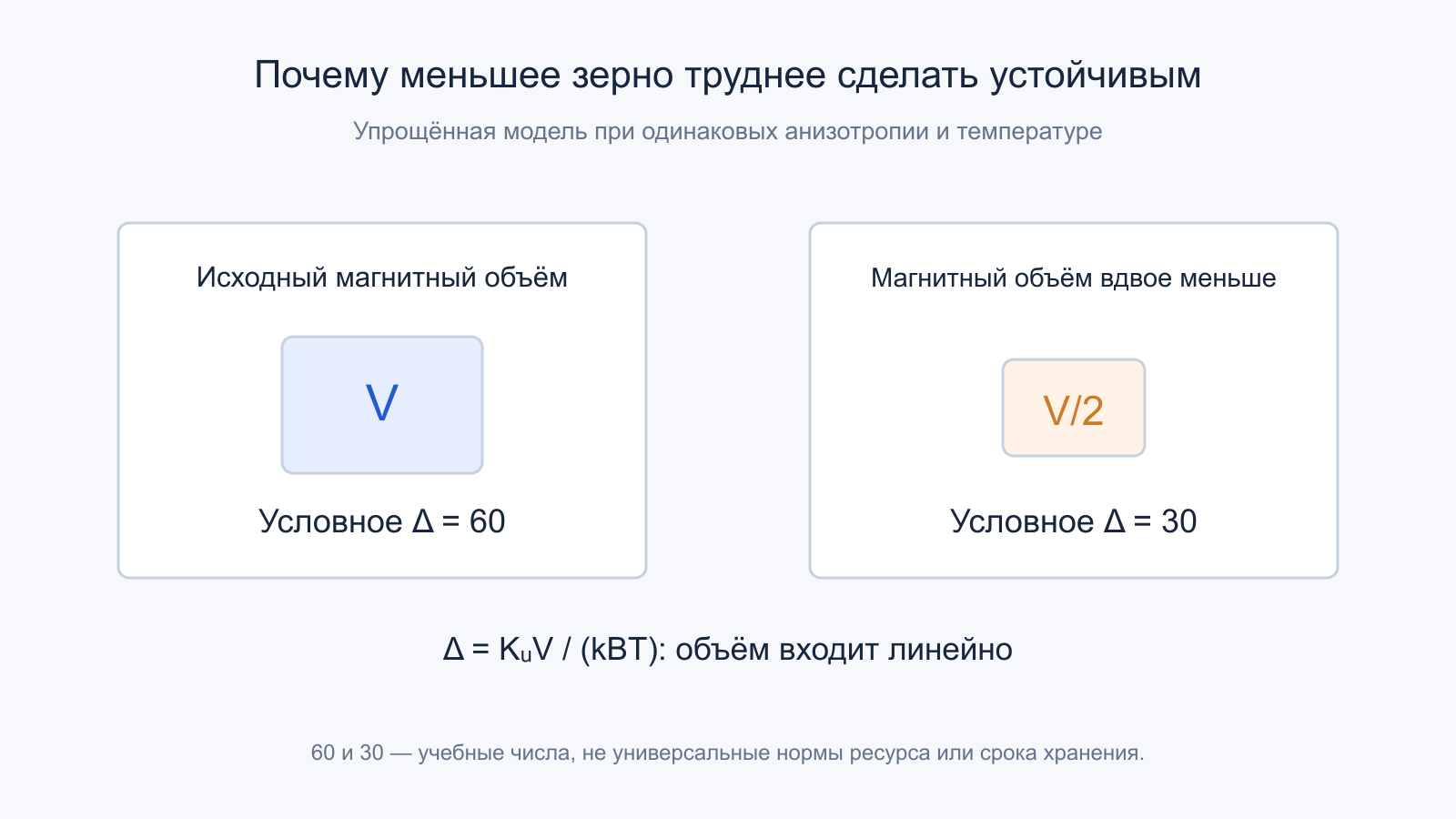

Учебный пример: при неизменных Ku и температуре уменьшение V вдвое изменит выбранное Δ с 60 до 30. Число 60 здесь произвольно, оно не объявляется универсальным нормативом. Если воспользоваться идеализированной зависимостью времени переключения от exp(Δ), влияние окажется очень сильным. Однако для перевода в годы нужны частота попыток, распределение размеров, взаимодействие зёрен, внешнее поле и модель механизма переключения. При нагреве меняется также сама анизотропия. Поэтому подстановка только новой температуры при неизменном Ku не описывает реальное окно записи HAMR.
3. Почему понадобился носитель на основе FePt
Для HAMR используют материалы с высокой магнитной анизотропией; важный промышленный пример — упорядоченный сплав железа и платины FePt. Здесь имеет значение не только химический состав, но и кристаллический порядок, ориентация зёрен, их размер и магнитная изоляция. Одинаковая формула сплава сама по себе не гарантирует одинаковые свойства записывающего слоя. Разброс температур магнитного перехода и геометрии зёрен влияет на то, насколько одинаково соседние участки реагируют на тепловой импульс.
Подложка и промежуточные слои формируют условия роста материала. Теплоотводящий слой определяет, как быстро энергия покинет область записи. Верхнее защитное покрытие и смазка должны сохранять рабочий интерфейс с головкой при многократных локальных тепловых циклах. Поэтому заменить обычное покрытие на «более сильный магнит» недостаточно. Требуется перестроить стек слоёв и производственный процесс. Носитель одновременно является магнитной системой, тепловой системой и поверхностью аэродинамического взаимодействия с головкой; удачная оптимизация одного свойства может ухудшить другое.
При изготовлении большое значение имеет повторяемость. Даже если один удачный образец обладает нужной эффективностью, распределение параметров по партии может потребовать слишком большого разброса мощности и калибровок. Положение лазера относительно волновода, состояние поверхности наноструктуры и свойства соседних диэлектриков формируют производственный допуск. Чем уже допустимое окно, тем сложнее получить высокий выход годных деталей. Поэтому промышленное достижение здесь состоит также в метрологии и управлении процессом, а не только в рекордном размере зерна.
4. Оптический тракт: лазер, волновод и NFT
Функционально записывающая головка получает дополнительную цепочку: лазерный источник, оптический волновод и near-field transducer, сокращённо NFT. Волновод проводит свет внутри структуры к области рядом с магнитным полюсом. NFT преобразует поступившую оптическую энергию в локализованное электромагнитное поле, связанное с коллективным движением электронов в металлической наноструктуре. В результате энергия поглощается в очень малой области носителя.
В описаниях Mozaic встречаются названия photonic funnel и quantum antenna. Это названия элементов конкретной платформы, а не два новых способа хранения информации. Геометрия оптического тракта должна согласовать источник, моду волновода и преобразователь; потери на каждом переходе требуют дополнительной мощности лазера. Совмещение производится при изготовлении и сборке головки. Нельзя представить систему как бытовой лазер, установленный над обычным диском: без интегрированного ближнеполевого элемента, подходящего магнитного слоя и согласованного управления такой источник не обеспечит нужную селективность записи.
5. Почему маленькое пятно не получается обычной линзой
Фокусировка распространяющейся световой волны ограничена дифракцией. Размер обычного оптического пятна оказывается слишком большим для требуемого пространственного масштаба магнитной записи. Простое повышение мощности проблему не решает: увеличивается нагрев окружающей области, а не точность. NFT использует ближнее поле у наноструктуры, которое быстро ослабевает при удалении от неё. Поэтому характерный размер взаимодействия определяется также геометрией преобразователя и расстоянием до носителя.
Это не нарушение законов оптики. Ограничения дальнего поля нельзя напрямую переносить на локальное ближнеполевое взаимодействие. Цена такой локализации — жёсткие требования к зазору, материалам и точности изготовления. Изменение расстояния между головкой и поверхностью меняет передачу энергии, а нагрев самой головки может влиять на её форму. Полезно разделять размер оптической моды в волноводе, область усиленного поля у NFT и конечный температурный профиль в записывающем слое. Эти три величины связаны, но не обязаны совпадать.
Отсюда следует практическое различие расстояний. Зазор между головкой и поверхностью обеспечивает работу интерфейса, а толщина защитных слоёв дополнительно отделяет преобразователь от активного магнитного материала. Даже при неизменном внешнем зазоре изменение покрытия меняет оптическую и тепловую связь. Разработчик не может независимо выбрать максимальную защиту поверхности и максимальную эффективность нагрева. Это совместная оптимизация нескольких слоёв с ограничениями по износу, передаче энергии и устойчивости полёта головки.
6. Лазер открывает окно, магнитный полюс задаёт состояние

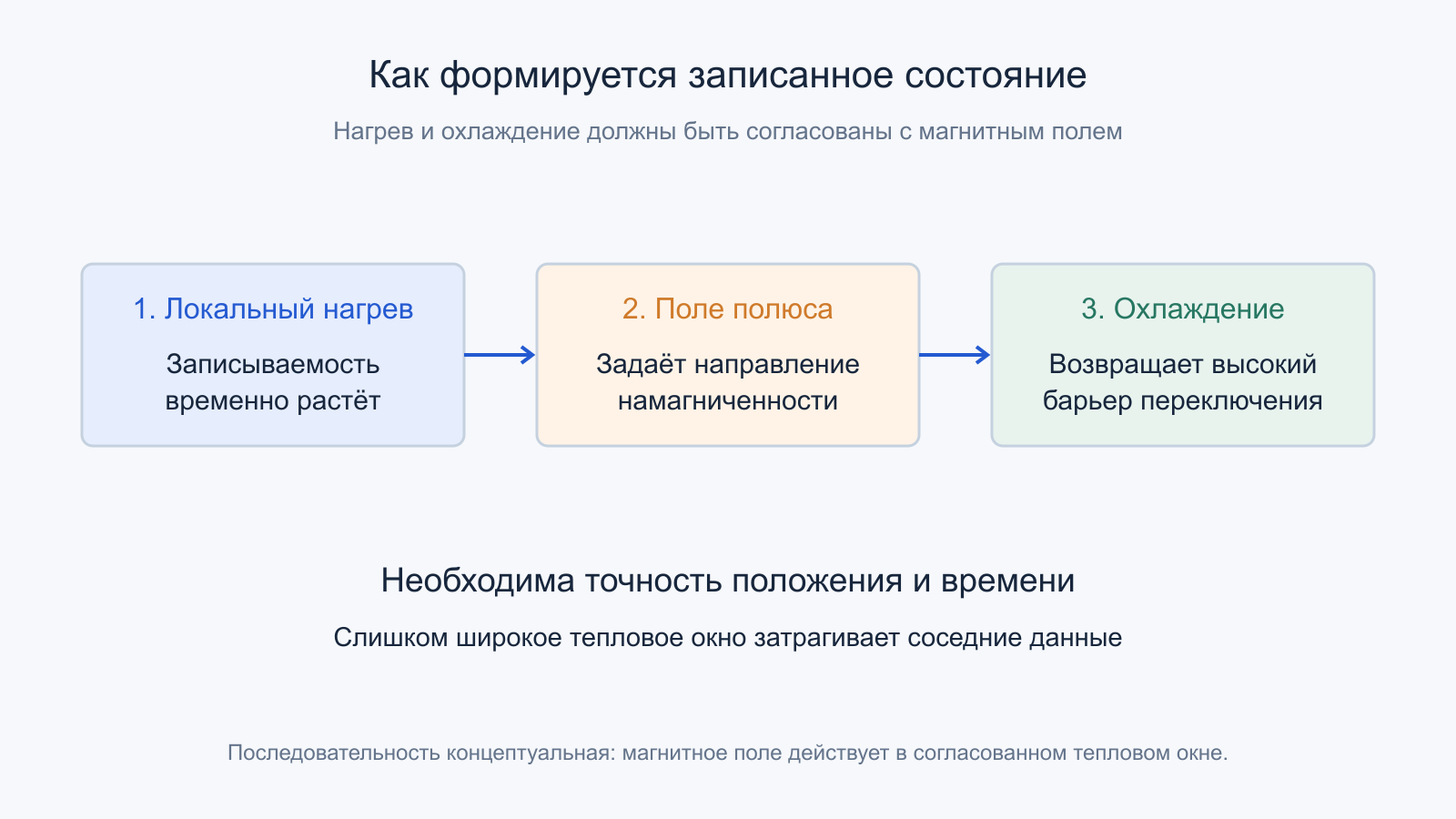

В последовательности записи поверхность проходит под горячей областью, её магнитные свойства временно меняются, а поле полюса задаёт направление будущей намагниченности. По мере охлаждения коэрцитивность растёт и состояние фиксируется. Для выбранного материала важна область температур вблизи магнитного перехода, но конкретная рабочая траектория определяется конструкцией. Одна указанная температура без времени воздействия и профиля охлаждения почти ничего не говорит о качестве записи.
Бит не кодируется цветом света и не прожигается в поверхности. Направление поля определяет магнитное состояние; тепловой тракт обеспечивает возможность его сформировать. Если поле переключится слишком рано или поздно относительно охлаждающегося участка, переход окажется смещён или размыт. Если энергия недостаточна, часть зёрен не переключится. Если она чрезмерна, расширится область воздействия на соседние данные. Система управления должна учитывать задержки электрического, оптического и магнитного трактов как единую временную задачу.
7. Как вращение превращает нанометры в наносекунды

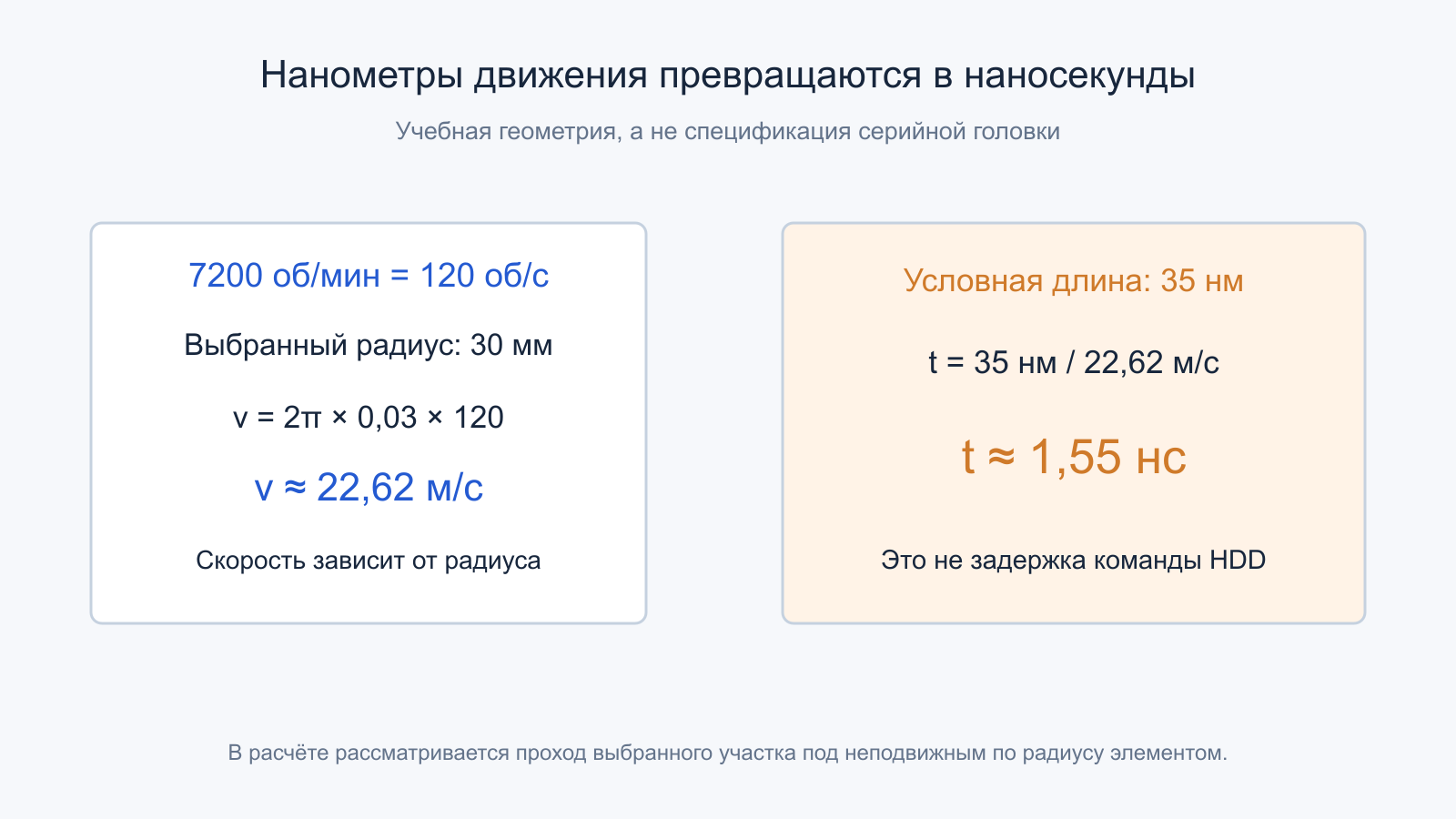

Удобный учебный расчёт показывает масштаб синхронизации. Возьмём 7200 оборотов в минуту и произвольный радиус дорожки 30 мм. Это 120 оборотов в секунду, а линейная скорость v = 2πrf составляет примерно 22,62 м/с. Условный участок длиной 35 нм пройдёт под головкой за 35·10−9/22,62 ≈ 1,55 нс. Выбранные 35 нм не являются спецификацией пятна какого-либо серийного изделия.
На другом радиусе линейная скорость будет иной даже при той же частоте вращения. Поэтому параметры записи могут зависеть от зоны поверхности. Этот пример также объясняет, почему высокая локальная температура совместима с гораздо меньшей средней температурой накопителя: нагревается движущийся микроскопический объём на очень короткое время. Длительность его теплового цикла нельзя приравнивать к времени работы лазера за секунду или к задержке команды со стороны операционной системы. Между этими уровнями находятся кодирование, буферы, позиционирование и организация секторов.
8. Температурный градиент определяет границу перехода
Для плотной записи важно не только достигнуть нужной температуры, но и быстро изменить её в пространстве. Крутой градиент помогает отделить участок, который ещё может переключиться, от участка, где состояние уже зафиксировано. При пологом градиенте небольшой разброс свойств зёрен превращается в заметный разброс положения магнитного перехода. Это одна из причин, по которым геометрия горячего пятна, стек теплоотвода и распределение температур перехода разрабатываются совместно.
Учебная линейная оценка: если неопределённость эффективной температуры переключения равна 12 К, а выбранный градиент составляет 8 К/нм, соответствующий пространственный разброс будет 12/8 = 1,5 нм. При 16 К/нм получится 0,75 нм. Это локальная чувствительность модели, а не полный бюджет ошибок головки. В реальном носителе добавляются форма поля, стохастическое переключение и взаимодействие зёрен. Удвоение такого градиента не означает автоматического удвоения плотности: другие ограничения могут остаться прежними.
Кроме продольного градиента существует поперечный профиль. Он должен ограничить воздействие на соседние дорожки, которые могут многократно оказываться рядом с областью записи. Проверка одного нового перехода не описывает накопительный эффект повторных проходов по соседству. Поэтому рассматривают распределение температуры в двух координатах и во времени, а также худшее сочетание положения головки и свойств носителя. Одна красивая фотография пятна не заменяет такого пространственно-временного бюджета.
9. Почему чтению нужен собственный технологический прогресс
После записи лазер для обычного считывания не нужен. Магниторезистивный элемент реагирует на поле от записанного рисунка, а канал чтения восстанавливает последовательность данных из аналогового сигнала. При уменьшении бита амплитуда и пространственная структура сигнала меняются; соседние переходы сильнее влияют друг на друга. Хорошо записанный, термостабильный рисунок бесполезен, если считыватель не способен различить его с достаточным запасом.
Здесь особенно важно не приравнивать зерно к логическому биту. Зёрна дают совокупный отклик, а кодирование добавляет избыточность и ограничения последовательностей. Шум носителя, шум датчика и межсимвольное влияние имеют разные причины. Более чувствительный читатель не устраняет все три одновременно. В платформе Mozaic производитель развивает поколение считывателя вместе с головкой записи и контроллером. Однако название поколения не является универсальной сравнительной шкалой между компаниями; для инженерного сравнения нужны конкретные характеристики канала и заданные условия ошибки.
10. Сервосистема должна совместить два разных центра
Записывающий полюс, NFT и считывающий элемент находятся в разных местах головки. Их взаимное положение известно конструкции, но при движении актуатора меняется угол головки относительно дорожки. Поэтому система учитывает геометрические смещения и калибровку. Центр теплового воздействия должен согласоваться с магнитным полем, а готовая дорожка — с траекторией последующего чтения. Вибрации и температурные деформации уменьшают доступный запас по позиционированию.
Контроллер обрабатывает сервометки и управляет исполнительными механизмами, используя обратную связь и компенсацию возмущений. Более мощный процессор полезен лишь в составе этого контура: он не может мгновенно переместить механическую систему. Уменьшение шага дорожек требует совместного улучшения датчиков, алгоритмов, механики и производства. Поэтому реальный HAMR-диск — платформа целиком, а не оптическая добавка к старой головке. Успех лабораторной записи на одной дорожке ещё не доказывает возможность стабильно адресовать всю поверхность в серверном корпусе с несколькими работающими накопителями.
Есть и тепловая калибровка по головкам. Параметры оптической эффективности и носителя имеют технологический разброс, поэтому одинаковый управляющий сигнал не обязательно создаёт одинаковое температурное поле на всех поверхностях. Нужна настройка, сохраняющая запас между недозаписью и избыточным воздействием. Из этого не следует конкретный публично известный алгоритм прошивки: детали реализации закрыты. Но сама необходимость согласовать два пороговых процесса хорошо объясняет, почему рабочую точку нельзя описать одной мощностью лазера для всего семейства.
11. Плотность поверхности и ёмкость диска — разные величины

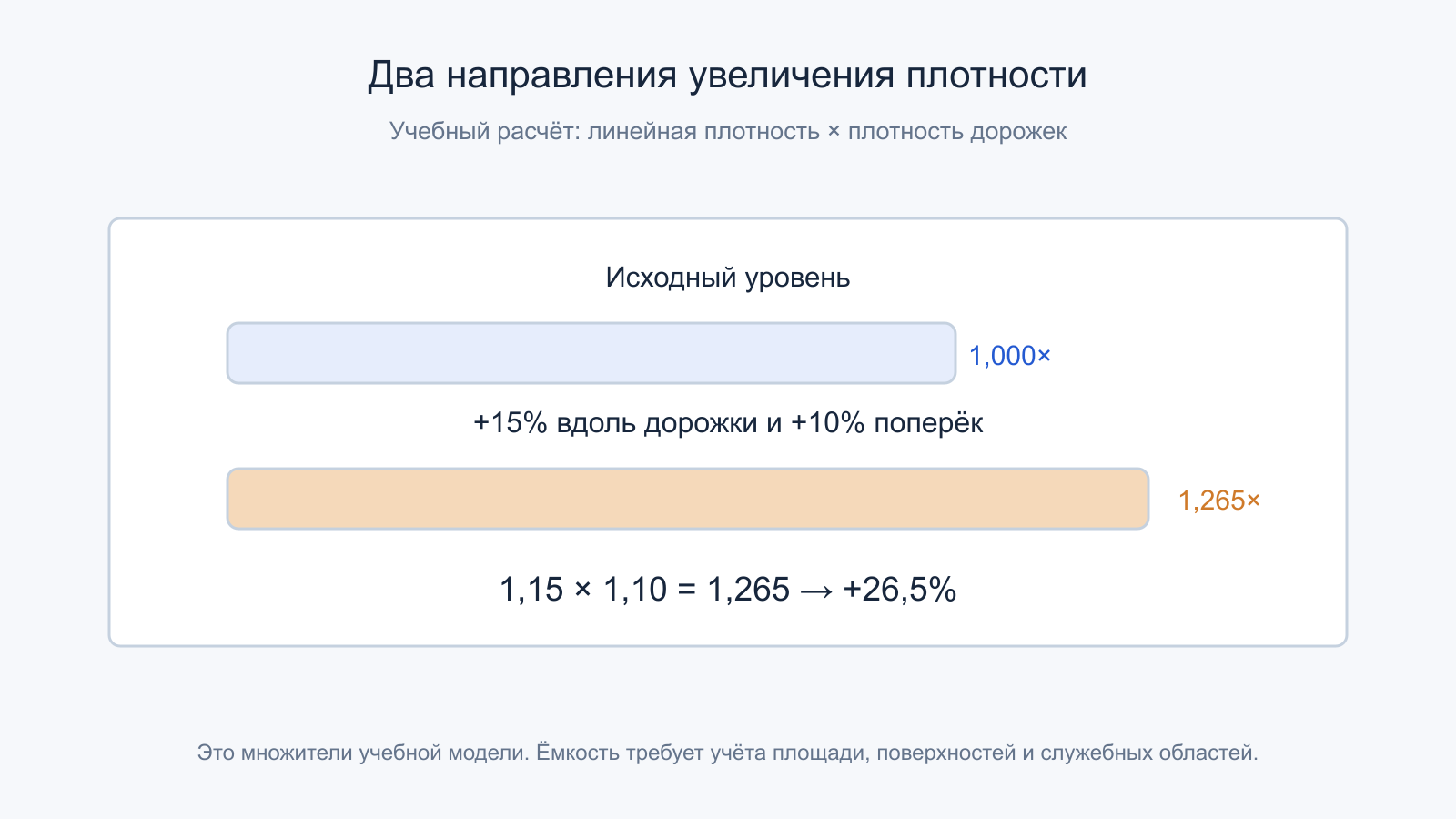

Поверхностная плотность приблизительно определяется произведением линейной плотности вдоль дорожки и числа дорожек на единицу радиального расстояния. В учебном примере рост первой величины на 15%, а второй на 10% даёт 1,15 × 1,10 = 1,265, то есть увеличение плотности на 26,5%. Это арифметика двух независимых множителей, а не прогноз прироста конкретной платформы. Сохранить все остальные параметры при таком масштабировании может оказаться невозможно.
Далее нужны площадь рабочей зоны, число поверхностей, служебные области, форматирование и запасные участки. Указание терабайт на пластину не равно терабитам на квадратный дюйм. Нельзя умножить максимальную локальную демонстрационную плотность на геометрическую площадь круга и получить готовый товарный объём. Часть площади не используется, плотность и формат зависят от зоны, а сервосигналы и исправление ошибок занимают место. Сравнивая платформы, следует отдельно фиксировать поверхностную плотность, число пластин и доступную хосту ёмкость.
12. HAMR, CMR и SMR отвечают на разные вопросы
HAMR описывает физическую помощь при магнитной записи. CMR и SMR характеризуют организацию соседних дорожек: при обычной записи они не перекрываются в характерном для SMR черепичном порядке. Из применения лазера не следует обязательное перекрытие дорожек, равно как отсутствие SMR не исключает HAMR. Эти признаки нужно читать в документации точной модели, а не выводить один из другого.
Для системы хранения это принципиальное различие. Тепловой механизм внутри головки не требует, чтобы приложение самостоятельно управляло лазером. А организация дорожек может влиять на поведение перезаписи, зон и внутренних операций. Даже одинаковая ёмкость и одно семейство производителя не гарантируют одинаковую организацию всех вариантов. Надёжный разбор поэтому содержит две отдельные строки: технология головки и носителя; метод размещения дорожек и интерфейсные особенности. Такая запись позволяет обсуждать физику HAMR, не приписывая ей задержки и ограничения, которые относятся к иной архитектурной оси.
13. Чем HAMR отличается от разных вариантов MAMR

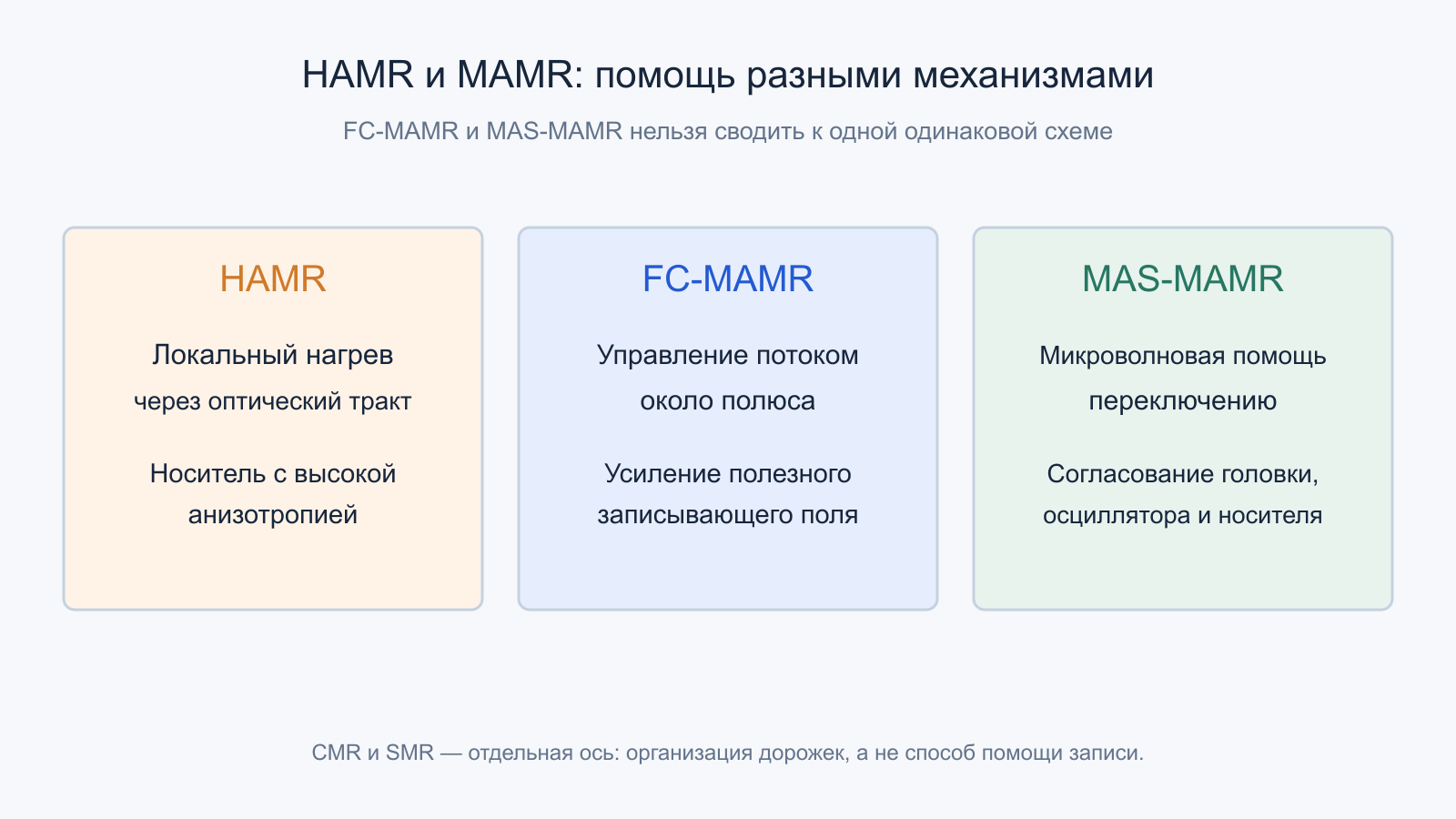

Обе группы технологий помогают преодолеть пределы обычной магнитной записи, но делают это разными механизмами. HAMR использует локальный нагрев подходящего носителя. В MAMR важна работа спинтронного элемента и высокочастотного магнитного воздействия либо управления потоком. Нельзя описывать любую технологию с надписью MAMR одной схемой «микроволны разогревают диск»: это смешивает тепловую помощь с магнитной динамикой.
Toshiba различает FC-MAMR и MAS-MAMR. В FC-MAMR управление магнитным потоком возле полюса усиливает полезное записывающее поле; технический обзор компании подчёркивает отсутствие необходимости специально разрабатывать резонансный носитель для этого варианта. MAS-MAMR предполагает микроволновую помощь переключению и требует согласования осциллятора, головки и носителя. Демонстрация MAS-MAMR, объявленная в 2022 году, не доказывает, что любой последующий диск Toshiba использует именно её. Сравнивать нужно конкретные реализации, состояние разработки и документированные продукты, а не только аббревиатуры.
14. Локальная энергия и мощность всего накопителя
Высокая температура микроскопического участка не означает высокой энергии нагрева всего диска. Учебная модель импульса: 20 мВт оптической мощности за 2 нс дают E = Pt = 40 пДж. При условных двухстах миллионах таких неперекрывающихся импульсов в секунду занятость составит 40%, а средняя оптическая мощность — 0,008 Вт. Если произвольно принять эффективность источника 20%, соответствующая электрическая мощность будет 0,04 Вт без прочих потерь. Эти величины не описывают реальный режим конкретной головки и не являются энергией пользовательского бита.
В настоящей системе есть потери волновода, нагрев преобразователя, электроника и неидеальная форма импульсов. Одновременно работают двигатель, актуатор и контроллер. Поэтому ватт на терабайт, ватт на накопитель и джоуль на записанный объём отвечают на разные вопросы. Плотный диск способен снизить мощность на единицу установленной ёмкости даже без снижения абсолютного потребления. Для законченной операции важны длительность, режим доступа и число участвующих дисков, а не только наличие дополнительного лазера.
Равным образом следует обозначать границу измерения мощности. Электрическое потребление диода, оптическая мощность на выходе источника и энергия, реально поглощённая магнитным слоем, последовательно уменьшаются из-за потерь. Число, указанное для одного из этих мест, нельзя использовать как измерение другого. В расчёте охлаждения накопителя учитывают в итоге всю подведённую электрическую энергию, в том числе ту, которая не участвовала полезно в формировании записи.
15. Как тепловые циклы превращаются в задачу надёжности
Сам NFT работает рядом с интенсивным локальным полем и горячим участком. Его материал должен сохранять форму и оптические свойства, иначе изменится профиль записи. Головка и покрытие носителя испытывают многократные тепловые циклы; важны диффузия, механические напряжения и стабильность интерфейса. Успешная запись первых секторов поэтому намного проще, чем воспроизводимое изготовление миллионов головок с контролируемым ресурсом.
Квалификация проверяет сочетание нагрузок и условий, а не один изолированный предел температуры. При чтении заявления о ресурсе необходимо смотреть на методику, популяцию изделий и рабочую нагрузку. MTBF не является временем гарантированной жизни каждого экземпляра, а гарантия не заменяет вероятность отказа. Для HAMR также нельзя автоматически заимствовать из NAND понятие фиксированного лимита циклов стирания: физические процессы другие. Наличие тепла требует специальных материалов и проверки ресурса, но само по себе не доказывает ни меньшую, ни большую надёжность относительно любой иной модели HDD.
16. Исправление ошибок не заменяет запас физического канала
Считывание высокоплотного носителя включает аналоговую обработку, оценку последовательности и исправление ошибок. Контроллер может использовать повторное чтение, дополнительные наблюдения и алгоритмы компенсации влияния соседних дорожек. Это повышает шанс восстановления слабого сигнала, но имеет цену по времени и вычислениям. Физически плохая запись не становится безусловно надёжной только из-за более сложного декодера.
Различают ошибку сырого канала до коррекции, вероятность неисправимой ошибки на выходе и задержку команды с повторными попытками. Эти показатели нельзя подменять друг другом. Средняя пропускная способность также не описывает длинный хвост задержек. Для инженерной оценки нужны рабочая нагрузка, температура, распределение по зонам и критерий окончания восстановления. В открытых описаниях платформ обычно раскрывается лишь часть этой информации. Поэтому из рекламной фразы о новом алгоритме невозможно вычислить процент сохранности произвольного массива данных или объявить конкретную конфигурацию проверенной.
Ошибки также могут быть пространственно связаны. Одиночная случайная ошибка и длинный повреждённый участок предъявляют разные требования к коду и перемежению. Корректирующая способность зависит от структуры избыточности, а не только от общего числа дополнительных битов. Поэтому указание одного процента ошибок без модели их распределения неполно. Внутренний запас канала проектируют до выхода на заявленную хосту надёжность, учитывая неоднородность головок, дорожек и режимов работы.
17. Что уже поставляется, а что остаётся дорожной картой

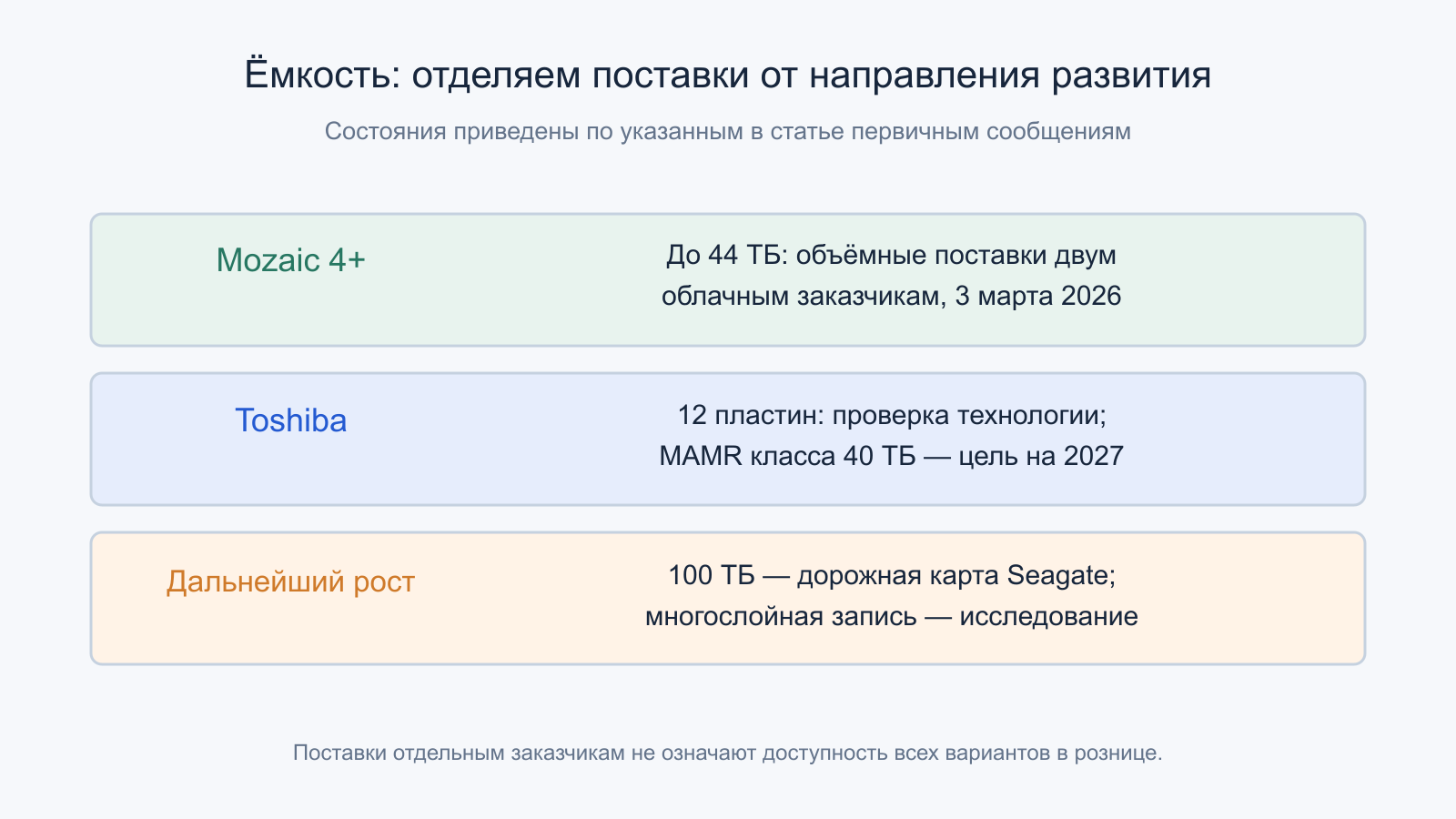

В сообщении Seagate от 3 марта 2026 года платформа Mozaic 4+ описана как прошедшая квалификацию и находящаяся в производстве для двух крупных облачных заказчиков. Заявлены объёмы до 44 ТБ и поставки таким заказчикам; расширение доступности указано отдельно. Это сильнее лабораторной демонстрации, но не равнозначно наличию любого варианта 44 ТБ в обычной рознице. Открытая страница платформы описывает десятипластинную архитектуру и более 4 ТБ на пластину.
Там же направление к 100 ТБ относится к развитию следующих поколений. Toshiba в октябре 2025 года сообщила о проверке укладки двенадцати пластин и цели вывести MAMR-накопители класса 40 ТБ в 2027 году. Такая цель не является доказательством серийных поставок на дату статьи. Отдельно NIMS, Seagate и Tohoku University показали принцип многослойной магнитной записи: исследование материала и моделирование подтверждают идею, но не существование продаваемого многослойного HDD. Дата, стадия и область доступности должны сопровождать каждую цифру ёмкости.
18. Что увеличение плотности меняет для вычислительной системы
Большая ёмкость в том же корпусе полезна для хранения крупных наборов данных, но не увеличивает число независимых актуаторов. Время механического позиционирования не делится пропорционально числу терабайт. Линейная скорость передачи может расти вместе с плотностью вдоль дорожки, однако увеличение числа дорожек само по себе такого прироста не гарантирует. Соотношение ёмкости и доступной производительности остаётся отдельной архитектурной задачей.
Поэтому механизм HAMR лучше понимать как способ расширить физический запас магнитной записи. Он требует одновременно устойчивых зёрен, контролируемого теплового окна, сильного и правильно расположенного поля, чувствительного считывания и точного сервопривода. Никакой отдельный элемент не обеспечивает итоговую ёмкость в одиночку. При оценке готового изделия полезно связать четыре уровня: материал и головка; формат дорожек; характеристики точной модели; поведение в требуемой системе. Так становится видно, где уже есть промышленный результат, где работает учебная модель и где пока опубликовано только направление дальнейших исследований.
Для читателя полезный вопрос к очередному рекорду звучит предметно: что именно измерили и на какой площади, сколько дорожек участвовало, как читали результат и была ли выполнена проверка ресурса? Лабораторная установка может доказать один физический механизм. Квалификационная партия проверяет другой набор рисков, а многолетняя эксплуатационная статистика — ещё один. Эти результаты дополняют друг друга и не должны автоматически превращаться в одинаковые обещания о готовом накопителе.
19. Первичные источники и границы сведений
Физические основы и гранулярная модель разобраны в техническом материале Seagate о HAMR и докладе инженера Seagate. Описание интеграции дано в обзоре Mozaic 3+; его старые планы не используются как сведения о текущих поставках. Современные компоненты представлены на страницах записывающей головки, контроллера и платформы Mozaic.
Стадия 44 ТБ зафиксирована в сообщении Seagate от 3 марта 2026 года. Различия MAMR раскрыты в Toshiba Review, раздел 1.12 и сообщении о MAS-MAMR. Будущая укладка пластин описана в анонсе Toshiba, а многослойный исследовательский носитель — в публикации NIMS.
