Полосы и мерцание на экране: матрица, шлейф или обработка сигнала
На экране появилась вертикальная полоса, изображение дрожит или периодически меняется яркость. В разговоре такие дефекты часто сразу связывают с матрицей или шлейфом. Но похожую картину создают источник видео, неверный режим, обработка сигнала, питание панели и собственно её соединения. Начинать с замены самого дорогого узла разумно только после локализации.
Полезно разделить дефект на пространственную и временную части. Где он находится: одна строка, весь экран, половина поля или отдельное окно? Когда появляется: постоянно, после прогрева, при движении крышки, в определённом приложении или режиме? Такое описание намного лучше слова «мерцает» определяет следующую проверку.
Содержание статьи
- Сначала понять, что именно наблюдается
- Камера может нарисовать полосы, которых нет в наблюдении
- Экранное меню и внутренний тест разделяют тракт
- Проверка снимком экрана: полезна с оговорками
- Источник, кабель и режим менять по одному
- Программный дефект тоже должен быть локализован
- Что могут означать фиксированные линии
- Питание панели: несколько напряжений, разные последствия
- Шлейф и разъём: осмотр без новых повреждений
- Учебный сценарий: мерцание только в сложном режиме
- Как подтвердить результат ремонта
- Официальные источники
- Читайте также
Сначала понять, что именно наблюдается
Тонкая постоянная линия отличается от широкой области с искажёнными цветами. Полное краткое гашение отличается от изменения яркости без потери изображения. Разрыв движущегося кадра отличается от полосы, остающейся на неподвижном тестовом поле. Если эти признаки смешать, проверка частоты кадров может начаться там, где повреждён контакт строки.
Записывают ориентацию, положение и зависимость от содержания. Если дефект перемещается вместе с окном, он может формироваться раньше вывода на панель. Если остаётся в одних физических координатах поверх меню и разных источников, приоритет смещается внутрь монитора. Однако форма линии сама по себе не определяет конкретную микросхему.
Не стоит описывать цвет по автоматической фотографии как точное измерение. Баланс белого, экспозиция и обработка телефона меняют вид полос. Полезнее указать, виден ли дефект на белом, чёрном, красном, зелёном и синем поле, сохраняется ли его ширина и затрагивает ли он экранное меню.
Камера может нарисовать полосы, которых нет в наблюдении
Бегущие тёмные полосы на видеозаписи могут возникать из-за взаимодействия построчного считывания камеры с обновлением экрана или модуляцией подсветки. Их скорость меняется при изменении выдержки и частоты съёмки. Такая запись не доказывает неисправность дисплея и не измеряет глубину реального мерцания.
Сначала выясняют, видит ли человек тот же эффект без камеры. Затем отделяют изменение яркости от смены содержания. Для инструментального исследования светового потока нужны подходящий оптический датчик и методика, а не только выдержка смартфона. Прибор должен различать интересующую частоту и не работать в насыщении.
Если мерцание видно глазами и связано с яркостью, это ещё не обязательно отказ. Настройки динамической контрастности, датчик освещения и режимы управления подсветкой меняют световой поток штатно. Важно сохранить исходные настройки и проверять функции по одной. Временное отключение автоматики — диагностический опыт, результат которого относится к конкретной конфигурации.
Три частоты, которые не стоит смешивать
Частота кадров источника, частота обновления панели и частота управления подсветкой описывают разные процессы. Видеокарта может формировать кадры неравномерно, монитор — принимать их в поддерживаемом диапазоне, а светодиоды — управляться независимо. Число в настройке «Гц» не измеряет все три процесса одновременно.
Учебный пример: период обновления при 60 Гц составляет примерно 16,7 мс. Если источник иногда готовит кадр за 30 мс, движение может выглядеть неравномерным, хотя сама подсветка не меняет яркости. Если же при неизменном статическом поле периодически меняется общий свет, исследуют уже другую цепочку. Это различие помогает выбрать измерение, а не искать универсальную «частоту без мерцания».
Даже оптический датчик должен быть установлен так, чтобы содержание не искажало опыт: переход белого объекта через точку наблюдения выглядит как изменение света. Поэтому для исследования подсветки используют стабильное поле и фиксированную геометрию. Для исследования движения, наоборот, сохраняют известную сцену и времена кадров. Две задачи требуют разных условий.
Экранное меню и внутренний тест разделяют тракт
Меню монитора формируется внутри устройства, поэтому оно удобно как дополнительный ориентир. Если полоса проходит через меню в неизменном месте, внешний видеокабель становится менее вероятным объяснением. Если меню чистое, а дефект находится только в видеополе, исследуют вход и обработку. Но меню может занимать небольшой участок, поэтому его чистота не проверяет всю поверхность.
Встроенные диагностические поля полезнее, когда покрывают экран полностью. Dell рекомендует самодиагностику при линиях, мерцании и искажении. Процедуру берут из руководства конкретной модели: одинаковые кнопки не гарантируют одинаковый режим. Результат записывают отдельно от теста внешнего входа.
Если внутренние поля также повреждены, это сужает поиск до частей, которые продолжают участвовать в их выводе: обработка, интерфейс панели, её питание и матрица. Это сильная локализация относительно компьютера, но ещё не доказательство необходимости замены стекла. Нельзя перескакивать через несколько оставшихся узлов.

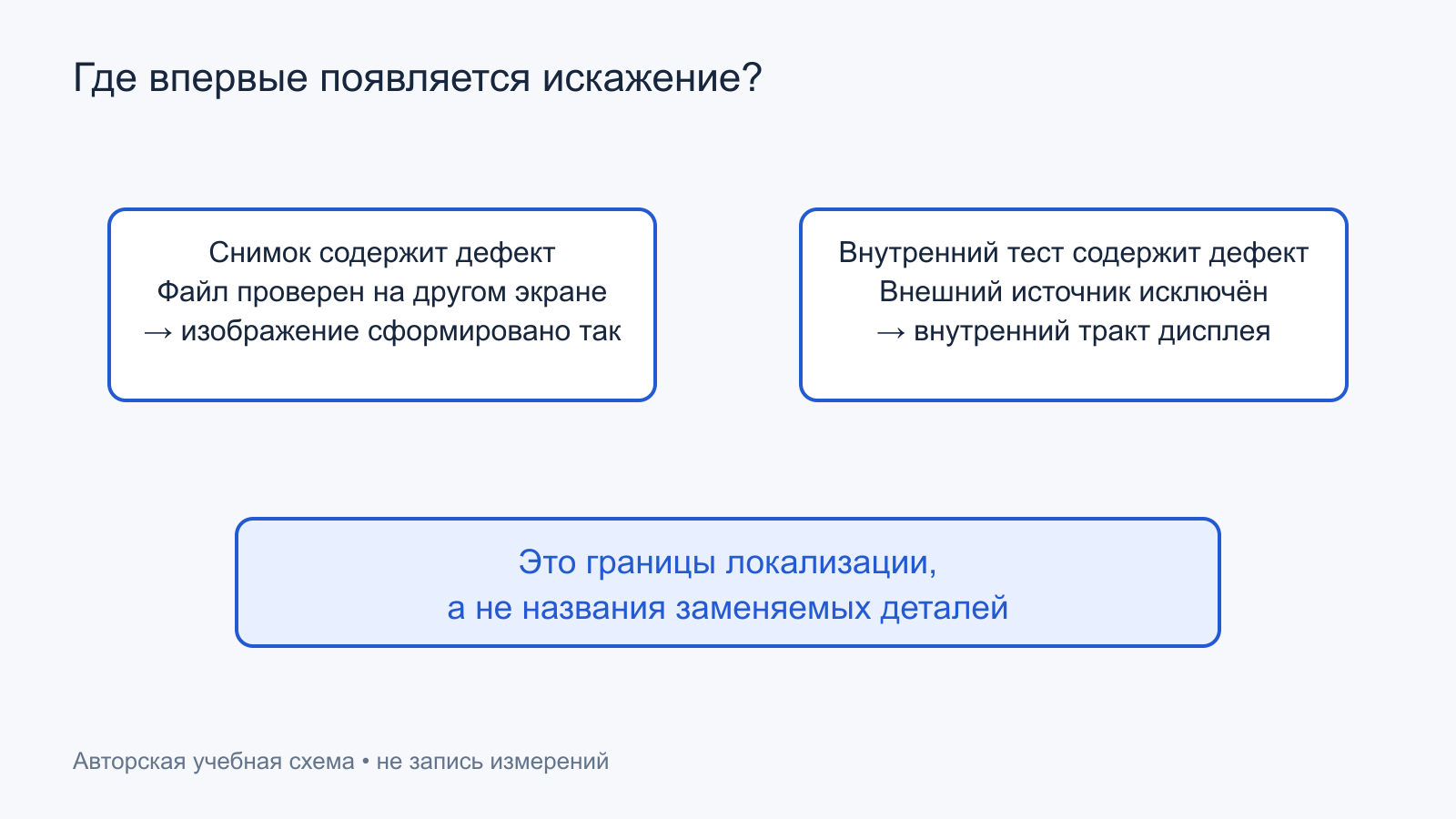

Проверка снимком экрана: полезна с оговорками
Снимок экрана сохраняет данные определённого этапа программного вывода, а не фотографирует физическую панель. Если полоса попала в файл и видна на другом исправном дисплее, причина находится в сформированном изображении или более ранней обработке. Тогда матрица первого монитора не является необходимой причиной этого конкретного рисунка.
Если снимок чистый, остаются участки после точки захвата: дальнейшая обработка графическим устройством, передача, монитор и панель. Кроме того, некоторые аппаратные наложения и защищённый контент могут не сохраняться обычным способом. Поэтому чистый файл не равен заключению «виноват шлейф».
Для сравнения выбирают воспроизводимое статическое поле. Движущаяся сцена на фотографии и снимок другого момента почти ничего не доказывают о редком дефекте. Полезно сохранить время, режим вывода и условия появления, а результат файла проверить на другом устройстве без автоматического масштабирования, если это важно для тонкой линии.
Источник, кабель и режим менять по одному
Проверяют прямое соединение без промежуточных устройств, другой подходящий кабель и другой источник. Уменьшение разрешения или частоты в пределах поддержки монитора может снизить требования к передаче. Если симптом исчез, это показывает зависимость от режима, но не выбирает автоматически между кабелем, портом, приёмником и программной настройкой.
Высокая частота кадров, повышенная глубина цвета и другие параметры способны увеличивать нагрузку на тракт. Формат и доступные сочетания зависят от интерфейса и устройств. Поэтому слова «на меньшей частоте всё нормально» стоит записать как наблюдение, а затем отдельно проверить кабель и оба порта при прежнем режиме.
Переменная частота обновления может менять характер яркостного поведения некоторых сочетаний панели и источника. Samsung включает настройки адаптивной синхронизации и поддерживаемого режима в план проверки мерцания. Это основание для контролируемого опыта, а не универсальная рекомендация выключить полезную функцию навсегда.
Для аналогового VGA существуют настройки фазы и частоты выборки, способные влиять на тонкие вертикальные узоры. Их смысл нельзя переносить на цифровое подключение. Если руководство модели предлагает такие регулировки только для аналогового входа, отсутствие соответствующего пункта на HDMI не является неисправностью.
Программный дефект тоже должен быть локализован
Если мерцает отдельное приложение, проверяют другое приложение, статический рабочий стол и режим без дополнительных графических обработок. После недавнего обновления сохраняют версию драйвера и момент возникновения симптома. Изменение программной среды может быть причиной, но совпадение по времени ещё не исключает аппаратную проблему.
Microsoft предлагает сравнивать поведение диспетчера задач и остального изображения для разделения некоторых программных сценариев. Эта подсказка относится к диагностике Windows и не заменяет проверки монитора. Она не позволяет установить дефект матрицы по одному виду окна.
Обновление или откат драйвера выполняют как отдельное документированное изменение. Если одновременно заменить кабель, сбросить монитор и переустановить программу, исчезновение дефекта трудно связать с конкретным действием. Для результата важна воспроизводимость, а не количество выполненных «профилактических» операций.
Что могут означать фиксированные линии
Постоянная линия в физически неизменном месте совместима с нарушением управления строкой или столбцом, повреждением соединения и другими внутренними дефектами. Но утверждение «вертикальная всегда означает шлейф, горизонтальная всегда означает драйвер» неверно: конструкция панели и пути сигнала различаются.
Группа линий, половина изображения или неправильные оттенки могут быть связаны с передачей данных на панель, её таймингом или питанием. Наличие отдельного T-CON также не универсально: часть функций может находиться на основной плате или в составе панели. Название узла проверяют по реальной конструкции, а не по расположению похожей платы.
Внутренние соединения стекла и гибких выводов нельзя считать обычным разъёмом. Давление, подкладка и прогрев иногда временно меняют симптом, одновременно создавая новое повреждение. Реакция на механическое воздействие не доказывает долговечность такого «исправления». Бытовой фен не является инструментом восстановления технологического соединения панели.
Питание панели: несколько напряжений, разные последствия
LCD нуждается не только в цифровом питании. В зависимости от конструкции используются напряжения для аналоговых драйверов, выбора строк и общего электрода. Пример такой системы приведён в даташите TI TPS65150. Это иллюстрация структуры; напряжения другой панели нельзя назначать по данному примеру.
Просадка, пульсации или неправильная последовательность способны нарушить изображение, не выключая монитор полностью. Измеряют установившийся режим и переходные процессы, сравнивая со схемой. Внешне похожая картина при разных причинах требует проверки питания, прежде чем менять процессор или стекло.
VCOM и другие настройки не являются универсальными регулировками для устранения полос. Их случайное изменение может ухудшить изображение и создать дополнительную неопределённость. Если сервисная процедура действительно предусматривает настройку, нужны исходные значения, допустимый диапазон и критерий результата, а не подбор до исчезновения симптома на одном поле.
Шлейф и разъём: осмотр без новых повреждений
Разъединение выполняют после предусмотренного отключения питания. Осматривают защёлки, контактную поверхность, следы коррозии, перегибы и надрывы. Кабель удерживают за предназначенные части; усилие по направлению, для которого разъём не рассчитан, способно поднять площадки или сломать фиксатор.
Простая прозвонка подтверждает только доступную непрерывность в условиях измерения. Она не проверяет импеданс скоростной линии, качество контакта при нагреве и состояние всех внутренних связей. Нельзя объявить весь шлейф исправным после проверки одной земли. Для сравнения важны точная совместимость сменного кабеля и допустимый порядок подключения.
Советы отключить половину шлейфов панели или заклеить отдельные контакты нельзя считать универсальным способом диагностики. В разных конструкциях так нарушаются питание, управление и предусмотренная нагрузка драйверов. Исчезновение полосы после такого вмешательства не обязательно означает восстановление функции: часть изображения могла просто перестать управляться. Применимость специальных сервисных процедур подтверждают документацией конкретной панели.
У ноутбука зависимость от положения крышки делает кабель у петли разумным направлением проверки. Но причиной могут быть и разъём, механическое напряжение панели или соседняя цепь. Наблюдают штатное движение, не изгибают стекло и не давят на рамку ради «точного диагноза».
Учебный сценарий: мерцание только в сложном режиме

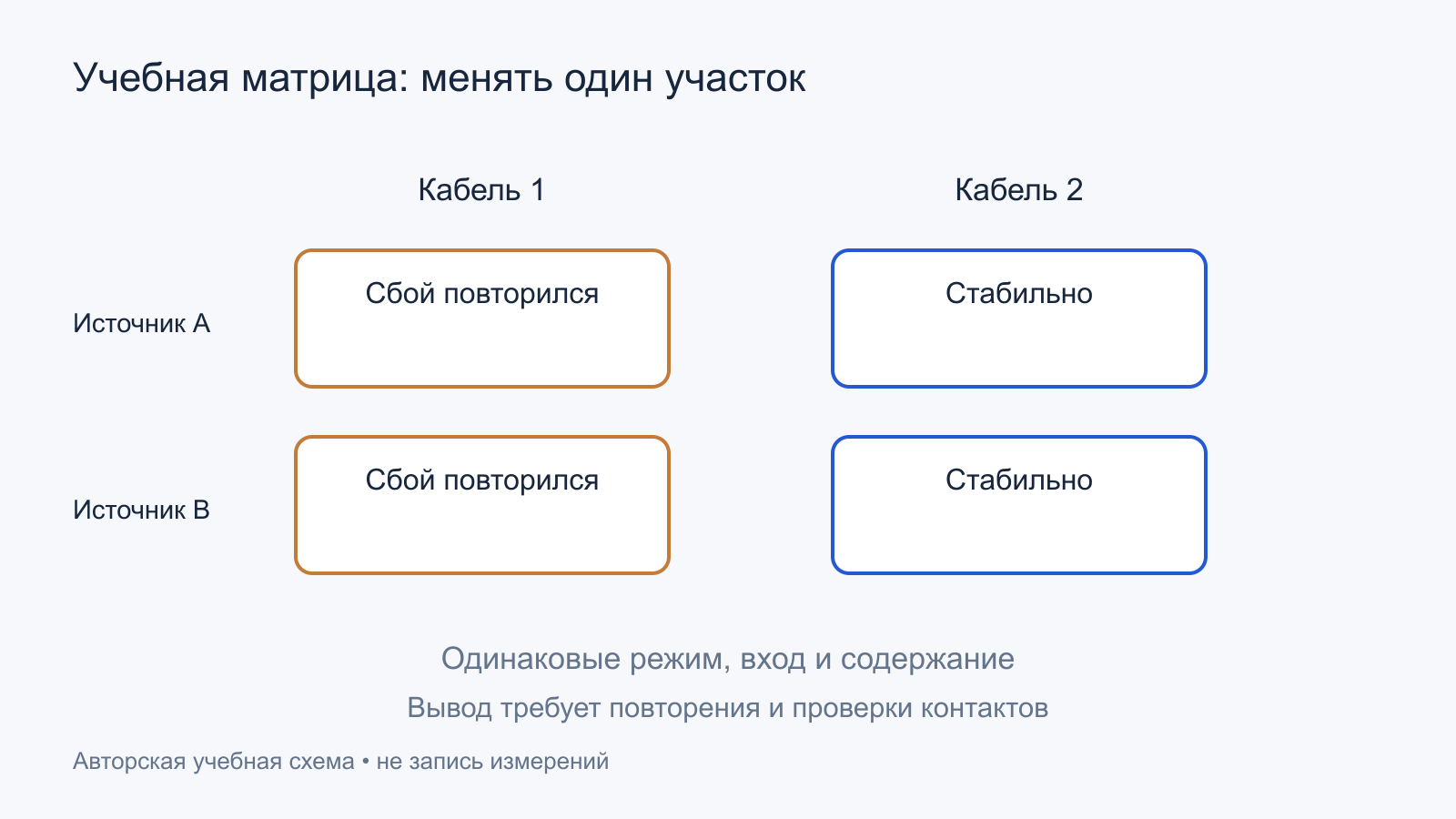

Предположим, на одном мониторе появляются краткие чёрные вспышки при повышенной частоте, а внутренние поля и простой поддерживаемый режим стабильны. Сначала фиксируют точные настройки и подключение. Затем заменяют только кабель на проверенный в нужном режиме, сохраняя источник, вход и содержание.
Если вспышки исчезли, неисправность или недостаточный запас исходного кабельного соединения становятся обоснованной версией. Но новый кабель мог изменить контакт в разъёме, поэтому полезна повторная проверка и осмотр порта. Один успешный запуск не подтверждает стабильность при длительной работе.
Если замена кабеля ничего не изменила, проверяют другой источник с тем же режимом, а затем другой вход при сопоставимых возможностях. Если дефект остаётся только у одного источника, исследуют его настройки и выход. Если сохраняется с разными источниками на одном входе, приоритет смещается к монитору. Такая матрица опытов даёт больше информации, чем одновременная замена всего.
Другой условный случай — тонкая полоса присутствует на внутренней заливке и поверх меню независимо от входа. Здесь внешние кабели не объясняют наблюдаемую полосу. Но до окончательного решения проверяют доступные питания панели и соединения по документации; воздействие на стекло не становится следующим шагом только из-за фиксированного положения линии.
Температурную зависимость исследуют в пределах штатной эксплуатации: холодный старт, обычный прогрев и повторение прежнего режима. Одновременно записывают время и настройки. Если при нагреве меняются сразу яркость, мощность и состояние источника, выделить одну причину труднее. Локальный прогрев без контроля может изменить несколько соединений и параметры полупроводников одновременно, поэтому не служит точным указателем дефектной детали.
Как подтвердить результат ремонта
После вмешательства повторяют исходный режим, а затем проверяют статические поля, движение, меню, выход из сна и холодное включение. Яркость и частоту меняют в поддерживаемых пределах, наблюдая повторяемость. Для дефекта после прогрева нужен тест в окончательной сборке с обычным охлаждением.
Полезно сохранить два вида подтверждения: исходный пользовательский сценарий и независимые тестовые поля. Первый показывает устранение жалобы, вторые помогают не пропустить новый дефект цвета, геометрии или части экрана. Если для проверки пришлось снизить режим, это записывают как ограничение результата, а не называют полной работоспособностью на прежних настройках.
Если заменялась панель, проверяют не только разъём и размер, но и электрическую совместимость, интерфейс, разрешение, крепление и работу подсветки. Одинаковое количество контактов не означает одинаковую распиновку. Подключение неподходящей панели может повредить и её, и основную плату.
Отдельно проверяют равномерные поля после прогрева и повторного выхода из ожидания.
- Дефект описан по положению, содержанию, времени и режиму.
- Камерный эффект отделён от наблюдаемого мерцания.
- Проверены внутренние поля, меню и снимок с учётом их ограничений.
- Источник, кабель и настройки менялись по одному.
- Питания и внутренние соединения проверены без давления и беспорядочного нагрева.
- Итог относится к воспроизведённым режимам, а непроверенные условия перечислены.
Название симптома не обязано совпадать с названием заменяемой детали. Полезный результат диагностики — доказанная граница, за которой появляется искажение. Именно она позволяет выбрать ремонт, оценить его ограничения и не тратить ресурс платы на случайные вмешательства.
