Как читать даташит для реальной задачи

Даташит полезнее читать с конкретным вопросом: сможет ли компонент работать в нужном режиме и что для этого требуется от схемы? Попытка подряд освоить десятки страниц быстро превращается в знакомство с аббревиатурами. Выбор трёх чисел из рекламного описания создаёт обратную проблему: деталь кажется подходящей, но не выполняет задачу.

Практическое чтение связывает параметры с условиями. Напряжение измерено относительно какого вывода? Значение гарантировано или типично? При какой температуре и нагрузке? Что произойдёт во время запуска? Эти вопросы одинаково полезны при ремонте старой платы, подборе аналога и разработке нового узла.

Содержание статьи

Начать с требований, а не с первой страницы
Три группы чисел, которые нельзя смешивать
Условия измерения — часть самого параметра
Графики помогают понять поведение, но не заменяют гарантии
Проверить совместимость входа и выхода численно
Тепловые параметры читать вместе с устройством платы
Применение, распиновка и монтаж
Превратить чтение в проверяемое решение
Документация для проверки
Читайте также

Начать с требований, а не с первой страницы

Перед открытием документа стоит описать рабочую ситуацию. Для логического буфера это питание, уровни на входе, нагрузка выхода, частота и состояние при выключенной соседней части схемы. Для стабилизатора — диапазон входного напряжения, ток, допустимые пульсации, температура и доступная площадь охлаждения. Для усилителя — диапазон входного сигнала, усиление, полоса, нагрузка и допустимая ошибка.

Полезно записать нормальный режим, крайние рабочие условия и переходные события отдельными строками. Условный стабилизатор может получать 12 В в установившемся режиме, но видеть кратковременный выброс при подключении. Логическая линия может приходить с уже работающего модуля на ещё обесточенную плату. Если такие ситуации не включены в постановку задачи, документ легко прочитать слишком оптимистично.

Далее проверяют точное обозначение и редакцию документа на сайте производителя. Первая страница обычно помогает понять назначение и семейство, но окончательное решение требует таблиц, примечаний и схем. Для сложного компонента понадобятся также руководство по применению, errata и описание регистров: один даташит не всегда содержит весь контракт работы.

Три группы чисел, которые нельзя смешивать

Absolute Maximum Ratings описывает предельные воздействия. Это не разрешённый рабочий режим и не обещание сохранения всех характеристик на границе. Наличие максимального напряжения 6 В не означает, что устройство следует постоянно питать от 6 В, если рекомендуемый диапазон заканчивается ниже.

Recommended Operating Conditions задаёт условия нормальной эксплуатации. Но и попадание питания в этот диапазон само по себе не делает произвольную нагрузку допустимой. Нужно одновременно выполнить требования ко входам, выходам, температуре, временным параметрам и обвязке.

Electrical Characteristics показывает параметры при оговорённых условиях. Таблица может содержать минимальные, типовые и максимальные значения. Гарантированные границы ищут в колонках min/max и сопровождающих примечаниях. Пустая колонка не даёт основания придумать недостающий допуск. Разницу между этими разделами подробно поясняет руководство TI по чтению документации стандартной логики.

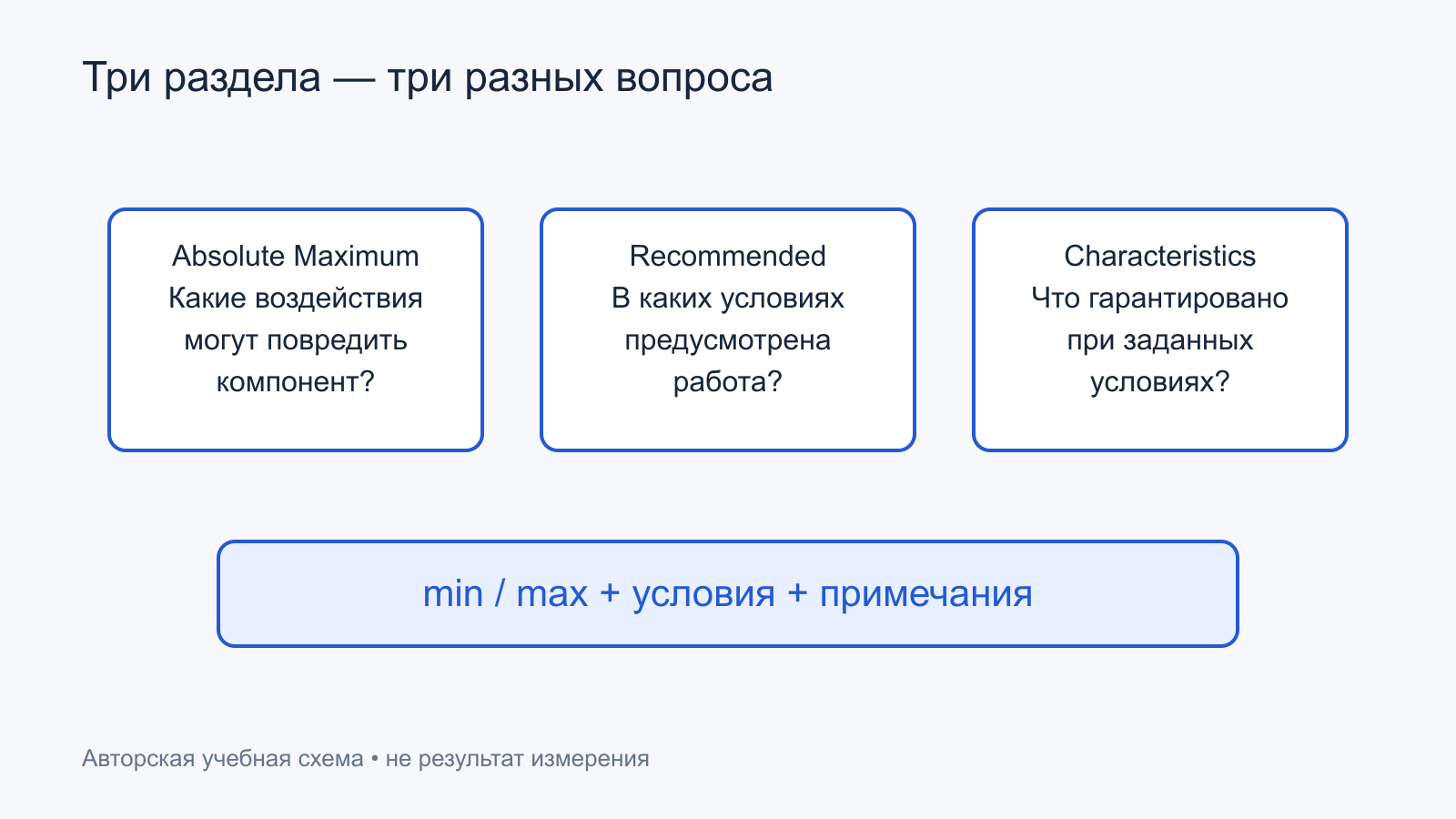

Три разных раздела даташита: предельные значения, рабочие условия и характеристики — Предельное воздействие, разрешённый рабочий диапазон и гарантированный параметр отвечают на разные вопросы. Открыть схему в полном размере.

Учебный пример: в таблице потребления указано 2 мА typ при 25 °C, но максимальное значение отсутствует. Для оценки среднего расхода энергии это полезный ориентир. Для доказательства, что батарея гарантированно проработает заданное время во всём температурном диапазоне, одной этой строки недостаточно. Нужны дополнительные гарантии либо измерения с понятными ограничениями.

Условия измерения — часть самого параметра

Строку таблицы следует читать целиком. R_DS(on) MOSFET при напряжении затвора 10 В и заданном токе не доказывает такое же сопротивление при 3,3 В. Выходное напряжение логического элемента при токе 100 мкА не описывает его поведение при 20 мА. Малое смещение усилителя при комнатной температуре не отменяет дрейф и зависимость от синфазного напряжения.

Важны и общие условия над таблицей. Там могут быть заданы питание, температура кристалла или окружающего воздуха, тестовая схема и тип корпуса. Если у отдельной строки условия другие, действует её уточнение. Примечания мелким шрифтом нередко определяют, можно ли вообще использовать число для выбранного режима.

Нельзя без проверки складывать лучшие характеристики из разных строк. Низкий шум мог быть получен при одном токе, максимальная полоса — при другом усилении, а полный выходной размах — при слабой нагрузке. Инженерная задача состоит в поиске совместного рабочего режима, а не набора независимых рекордов.

Гарантия, испытание и расчётное значение

Примечания могут сообщать, что параметр проверяется на производстве, гарантируется конструкцией либо подтверждается характеризацией. Это разные способы обоснования характеристики; отсутствие сплошного производственного измерения не отменяет опубликованную гарантию, если она прямо заявлена. Но переносить гарантию на неописанные условия нельзя. Формулировку сохраняют в рабочей записи вместе с самим числом.

Для сложных изделий существенна и ревизия кремния. Исправление в документации может уточнить условие, а errata — описать ограничение конкретной реализации. При ремонте полезно сопоставить маркировку экземпляра с областью применимости такого документа. Иначе можно потратить время на поиск дефекта платы, повторяя штатную особенность определённой ревизии.

Модель для симуляции также проверяют на назначение. Она может хорошо описывать малосигнальный режим и не моделировать тепловое отключение, поведение без питания или повреждение от превышения пределов. Удачный расчёт вне области применимости модели не расширяет возможности реального компонента. Для неизвестного режима нужна документация или отдельная проверка, а не только красивый график симулятора.

Графики помогают понять поведение, но не заменяют гарантии

Типовые зависимости показывают, куда движется параметр при изменении температуры, напряжения или тока. По ним можно обнаружить важную тенденцию: рост сопротивления канала при нагреве, уменьшение выходного размаха под нагрузкой или изменение потребления с частотой. Они полезны для оценки чувствительности схемы и выбора точек проверки.

Однако гладкая кривая обычно относится к типичному образцу или модели. Она не превращается в гарантированный предел для каждого экземпляра. Особенно опасна экстраполяция за диапазон осей: отсутствие нарисованного ухудшения не означает, что за рамкой графика всё работает. Логарифмическая ось также требует внимания — середина между делениями не всегда является их арифметическим средним.

При чтении временных диаграмм находят начало отсчёта, уровни, по которым измеряется задержка, и условия нагрузки. Названия вроде rise time и propagation delay описывают разные интервалы. Малое время фронта не говорит, что вся цепь обладает такой же малой задержкой.

Проверить совместимость входа и выхода численно

Для цифровой связи сравнивают гарантированный высокий уровень передатчика V_OH(min) с минимально распознаваемым высоким уровнем приёмника V_IH(min). Аналогично проверяют низкий уровень V_OL(max) относительно V_IL(max). Разница образует запас по помехе, который ещё может уменьшиться из-за падения на проводниках и различия потенциалов земли.

Условный пример: выход гарантирует высокий уровень не ниже 2,4 В при указанном токе, а приёмнику требуется не менее 0,7 × 3,3 = 2,31 В. Формальный запас составляет 0,09 В. Такая связь нуждается в более внимательной оценке условий, чем ситуация с запасом в несколько десятых вольта. Если приёмник питается иначе, порог пересчитывают для его реального питания.

Напряжение питания и допустимое напряжение на выводе — разные ограничения. Проверяют входной ток, защитные структуры, режим при V_CC = 0 и наличие отдельного допуска на входы. Подключение сигнала к обесточенной микросхеме способно подать питание через защитный путь и создать труднообъяснимое частичное включение.

Тепловые параметры читать вместе с устройством платы

Расчёт тепла начинается с мощности, рассеиваемой внутри детали. Для линейного стабилизатора грубая оценка потерь P ≈ (V_in − V_out) × I_out полезна на раннем этапе; при необходимости добавляют потребление самой микросхемы. Выходная мощность нагрузки не равна мощности, превращающейся в тепло в стабилизаторе.

В учебном случае преобразование 12 В в 5 В при токе 0,2 А даёт около 1,4 Вт потерь. Это уже существенная нагрузка для небольшого корпуса. Но умножить её на первое найденное θ_JA и объявить точную температуру нельзя: значение получено на конкретной тестовой плате, при оговорённой конвекции и геометрии.

TI отдельно разбирает ограничения тепловых метрик. В реальном устройстве меняются медь, соседние источники тепла и движение воздуха. Температура верхней поверхности корпуса также не равна температуре перехода. Расчёт используют как оценку с понятными предпосылками, а ответственный режим проверяют подходящими измерениями или тепловой моделью.

Применение, распиновка и монтаж

Типовая схема — хороший старт, но она рассчитана на определённую задачу. Номиналы конденсаторов, резисторов и индуктивностей не становятся универсальными только потому, что нарисованы производителем. Читают пояснение: какие диапазоны допустимы, что влияет на устойчивость, куда подключается обратная связь и насколько критична разводка.

Затем проверяют функции выводов, неиспользуемые входы, центральную площадку, последовательность питания и требования к сбросу. Обозначение NC может сопровождаться отдельным запретом соединения; выводы с одинаково привычным названием не всегда имеют одинаковое поведение. Габаритный чертёж нужен для проверки посадочного места, а не только для оценки, поместится ли корпус.

Для корпуса с открытой тепловой площадкой полезно сопоставить документацию компонента с рекомендациями монтажа. Например, руководство PowerPAD объясняет роль пайки нижней площадки и тепловых переходных отверстий. Это напоминание, что электрическая схема и конструкция платы работают совместно.

Превратить чтение в проверяемое решение

Результатом должен стать короткий лист обоснования: требование, строка документа, условия и вывод. Например: «Вход 3,3 В; гарантированные пороги подходят; запас проверен при крайних питаниях; выключенный режим требует дополнительной проверки». Такой формат быстро показывает неизвестные места и экономит время при повторном выборе.

Уточнить полное обозначение, корпус и редакцию документа.
Проверить рабочие диапазоны и предельные воздействия отдельно.
Выписать гарантированные характеристики с условиями.
Разобрать запуск, выключение и возможные аварийные состояния.
Проверить временные требования, обвязку, тепло и монтаж.
Составить план измерений для предположений, которые документация не закрывает.

Если параметр не указан, его нельзя объявить нулевым, бесконечным или «обычно подходящим». Иногда вопрос снимается руководством по применению или ответом производителя, иногда разумнее выбрать другой компонент. Даташит помогает увидеть границу известного. Именно это делает его рабочим инженерным инструментом, а не каталогом красивых характеристик.
