Замена транзистора или микросхемы: почему совпадения маркировки недостаточно

На плате сгорел MOSFET, а в продаже нашёлся транзистор с тем же напряжением, большим током и подходящим корпусом. Кажется, замена даже лучше оригинала. После установки устройство запускается, но ключ заметно греется, а через несколько включений снова выходит из строя. Такой результат часто связан с тем, что сравнили несколько крупных цифр, а условия работы компонента остались за рамками выбора.

Подбор замены — проверка совместимости с конкретной схемой. Название семейства, внешний вид и таблица аналогов помогают составить список кандидатов. Решение принимают по документации производителя, устройству узла и измеренным режимам. Особенно внимательно приходится работать с силовыми ключами, импульсными преобразователями, прецизионной аналоговой частью и программируемыми микросхемами.

Содержание статьи

Сначала установить, что именно стояло на плате
Почему напряжение и ток не образуют готовый критерий
Статические потери, заряд затвора и реальный драйвер
Область безопасной работы важнее красивого максимума
Что меняется при замене микросхемы
Корпус одинаковый, монтаж другой
Практическая таблица перед заказом
Как проверить результат
Документация для проверки
Читайте также

Сначала установить, что именно стояло на плате

Надпись на маленьком корпусе не всегда является полным обозначением. Несколько символов могут означать сокращённый код изделия, партию или дату. Одинаковую короткую маркировку иногда используют разные производители. Поэтому поиск только по надписи способен привести к совсем другому компоненту.

Идентификацию собирают из нескольких признаков: логотипа, корпуса и его размеров, количества выводов, расположения ключа, окружающей обвязки и функции узла. Если есть схема, спецификация или исправная плата той же ревизии, их сведения существенно полезнее случайной таблицы соответствий. Фотографию делают до демонтажа, чтобы сохранить ориентацию и исходное состояние монтажа.

Даже полное обозначение читают вместе с суффиксами. Они могут кодировать корпус, температурное исполнение, точность, вариант распиновки, тип выхода или заводскую конфигурацию. Иногда различие касается только упаковки для поставки, иногда меняет электрическое поведение. Значение суффикса проверяют в разделе заказа конкретного производителя.

Почему напряжение и ток не образуют готовый критерий

Для транзистора важны не только предельное напряжение и ток, но и то, возникают ли они одновременно, как долго продолжается импульс и куда уходит тепло. Цифра тока при температуре корпуса 25 °C не означает, что небольшой участок платы отведёт соответствующие потери. Внутри корпуса также могут действовать ограничения соединений и допустимой температуры кристалла.

Номинальное питание не описывает максимальное напряжение на ключе. При коммутации индуктивной нагрузки, подключении кабеля или резком отключении тока возникают выбросы. Замена должна выдерживать фактические переходные режимы с обоснованным запасом, а причина ненормального выброса требует отдельного устранения. Более высокое допустимое напряжение само по себе не гарантирует меньшие потери.

В документации MOSFET необходимо различать порог V_GS(th) и напряжение полноценного управления. Порог определяют при небольшом заданном токе; это точка начала заметной проводимости, а не обещание малого сопротивления канала. Если драйвер выдаёт 3,3 В, полезно искать гарантированное R_DS(on) именно при доступном напряжении затвор–исток. Значение, приведённое при 10 В, нельзя автоматически переносить на 3,3 В.

Статические потери, заряд затвора и реальный драйвер

Учебный пример: через открытый ключ течёт постоянный ток 5 А. При сопротивлении канала 20 мОм проводимые потери составят I²R = 0,5 Вт. При 60 мОм они вырастут до 1,5 Вт. В расчёт подставляют сопротивление с учётом температуры и гарантированных условий, а не только привлекательное типовое число на первой странице.

В преобразователе к этим потерям добавляется переключение. У кандидата с меньшим сопротивлением может оказаться больший заряд затвора. Существующий драйвер заряжает его медленнее, транзистор дольше проходит область одновременного высокого напряжения и тока, потери растут. Грубая оценка средней мощности управления P ≈ Q_g × V_drive × f показывает направление изменения, но не заменяет анализа формы тока драйвера и плато Миллера.

Сравнивать заряд затвора нужно при сопоставимых напряжениях и токах измерения. Для жёсткой коммутации имеют значение заряд обратного восстановления встроенного диода, выходная ёмкость и энергия её перезаряда. Для медленного включения нагрузки приоритет может быть другим. Универсального «самого лучшего MOSFET» по одной строке каталога не существует.

Область безопасной работы важнее красивого максимума

SOA связывает напряжение сток–исток, ток и длительность воздействия. Она особенно важна в ограничителях пускового тока, электронных предохранителях и линейных регуляторах, где ключ некоторое время рассеивает значительную мощность. Допустимость короткого импульса не доказывает допустимость длительного режима.

На графике проверяют длительность импульса, начальную температуру, условия охлаждения и повторяемость. Если показаны одиночные импульсы, нельзя считать, что такая же нагрузка разрешена каждый период без расчёта накопления тепла. Линию постоянной мощности также нельзя продолжать через всю диаграмму, игнорируя остальные границы. Подробно эти ограничения разбирает руководство TI по использованию SOA.

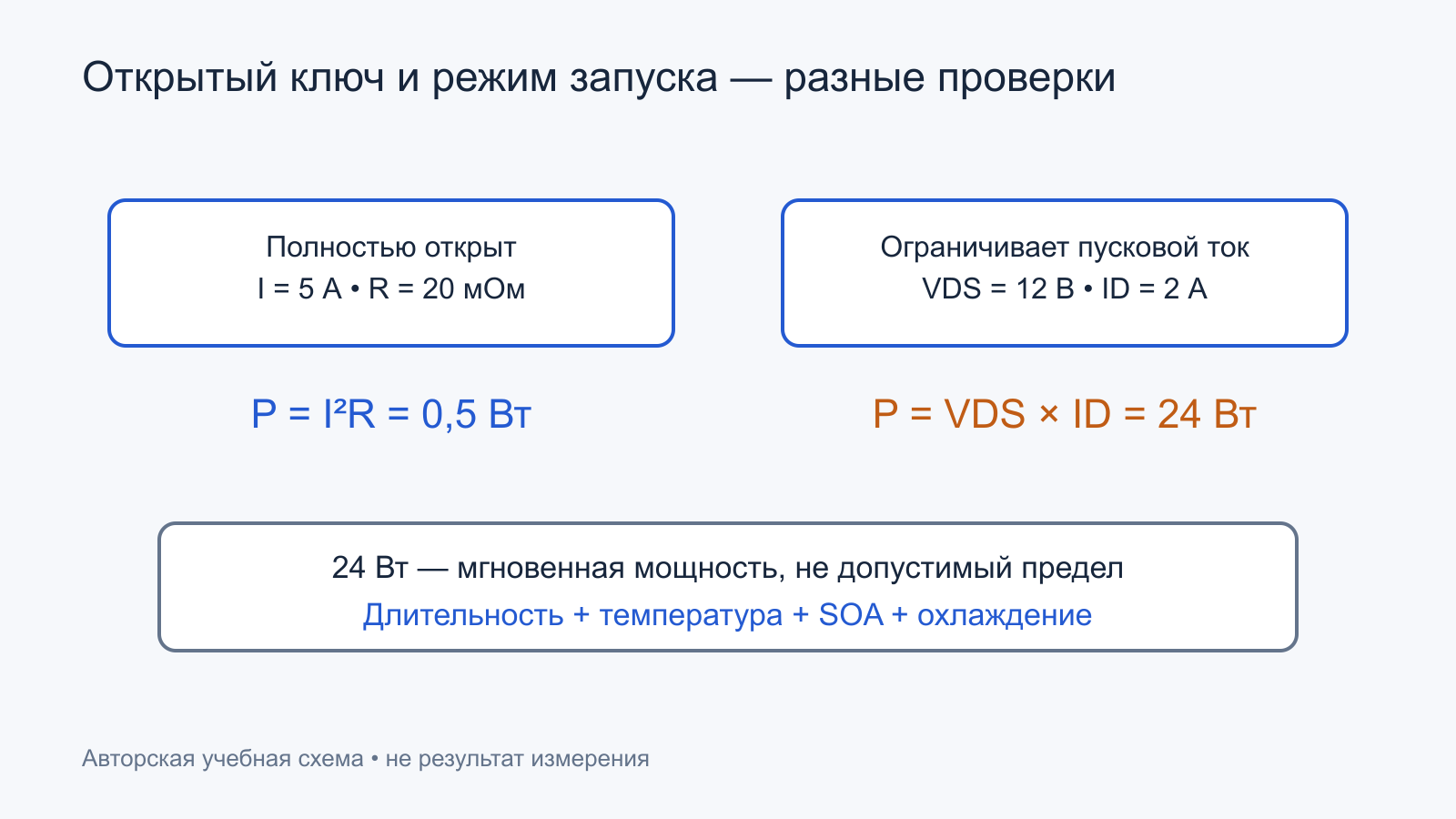

Учебное сравнение мощности полностью открытого ключа и ключа при запуске — Условные режимы одного ключа: потери полностью открытого канала не описывают нагрев при ограничении пускового тока. Открыть схему в полном размере.

Условный пример: при плавном заряде конденсатора ключ некоторое время держит 12 В при токе 2 А. Это 24 Вт мгновенной мощности. Малое сопротивление полностью открытого канала почти ничего не говорит о допустимости этого участка запуска. Нужна проверка траектории напряжения и тока по SOA и тепловому переходному процессу. Если исходный ключ погибал именно при включении, этот режим исследуют в первую очередь.

Что меняется при замене микросхемы

У микросхем совпадение назначения и выводов — только начало. Операционный усилитель может иметь другой допустимый синфазный диапазон входов, меньший размах выхода под нагрузкой или ограничения устойчивости. Надпись rail-to-rail требует чтения условий: вход и выход рассматривают отдельно, а расстояние выхода до шины зависит от тока.

Для стабилизатора проверяют входное напряжение, падение напряжения, ток покоя, поведение при обратном токе и требования к выходному конденсатору. Разные требования к ёмкости и ESR способны превратить механически совместимую замену в генератор. У импульсного контроллера дополнительно сравнивают частоту, метод управления, компенсацию, ограничения тока и последовательность запуска.

Для цифровой микросхемы сравнивают V_IH, V_IL, гарантированные выходные уровни при заданном токе, задержки и поведение при выключенном питании. «Работает от 3,3 В» не означает, что каждый её вход допускает 5 В. У микроконтроллера или памяти важны также интерфейс, организация адресов, идентификаторы, загрузчик и содержимое. Установка пустого исправного кристалла не восстанавливает неизвестную прошивку.

Биполярные транзисторы и согласованные детали

У биполярного транзистора нельзя ограничиваться коэффициентом усиления тока. Он зависит от тока коллектора, напряжения и температуры. Для ключевого режима проверяют, обеспечивает ли существующая цепь базы нужное насыщение, а для быстрого переключения — как выводится накопленный заряд. Более высокий коэффициент усиления не гарантирует меньшего времени выключения.

В аналоговом каскаде замена может изменить рабочую точку, шум или устойчивость, даже если предельные ток и напряжение достаточны. В составном усилителе важны также взаимное тепловое поведение и соответствие деталей разных плеч. Если изготовитель требует согласованную пару, оценивать каждый транзистор отдельно недостаточно. Разброс характеристик способен проявиться только после прогрева.

То же относится к компонентам, работающим параллельно: распределение тока зависит от всей цепи, температурных коэффициентов, сопротивления проводников и управления. Нельзя рассчитывать, что новый транзистор автоматически примет ровно свою долю нагрузки. При ремонте такой группы проверяют соседние элементы, симметрию управляющих сигналов и предусмотренные выравнивающие компоненты. Это особенно важно после отказа, при котором один ключ мог перегрузить остальные.

Корпус одинаковый, монтаж другой

Перед пайкой проверяют нумерацию выводов и вид чертежа: сверху или снизу. Для транзисторов одинаковый внешне корпус не гарантирует одинаковый порядок G, D и S. Металлическая площадка может быть электрически связана с силовым выводом. Для микросхем центральная площадка бывает землёй, другим потенциалом или конструктивной частью с отдельным указанием в документации.

Теплоотвод через нижнюю площадку работает только при предусмотренном соединении с платой. Припаянные боковые выводы ещё не доказывают качества центрального соединения. В документе TI о PowerPAD показано, как корпус, пайка и медные слои платы участвуют в отводе тепла. Конкретные требования всегда берут из документации заменяемого изделия.

Параметр θ_JA относится к определённой испытательной плате и среде. Его нельзя считать постоянным свойством корпуса, не зависящим от меди, переходных отверстий и обдува. Сравнение кандидатов полезно при одинаковых условиях; итоговый тепловой режим проверяют в устройстве. На это отдельно указывает обзор тепловых метрик TI.

Практическая таблица перед заказом

Удобно составить короткий лист сравнения оригинала и кандидата. В каждой строке записывают не только число, но и условия его задания. Пустая строка означает вопрос, который пока не закрыт.

Полное обозначение, производитель, корпус, распиновка и назначение центральной площадки.
Рекомендуемые рабочие диапазоны и предельные напряжения с учётом выбросов.
Потери, доступное управление и поведение при нагреве.
Динамические параметры, устойчивость и допустимые нагрузки.
Пуск, выключение, аварийные режимы и область безопасной работы.
Требования к монтажу, обвязке, конфигурации и программному содержимому.

Отдельно фиксируют, почему исходный компонент признан неисправным. Замыкание на выходе, повреждённый драйвер, оборванный датчик тока или неподходящий блок питания могут уничтожить и точный оригинал. Замена детали не устраняет причину, находящуюся за её пределами.

Как проверить результат

Первое включение проводят с контролем потребления и подходящим ограничением тока, понимая, что слишком жёсткое ограничение само может нарушить запуск. Сначала проверяют питание и отсутствие ненормального нагрева, затем функциональность. В силовом узле полезно увидеть напряжение затвор–исток непосредственно относительно истока, выбросы на силовом выводе и переходный процесс включения.

Проверка на холостом ходу недостаточна. Нужны доступные для безопасного воспроизведения нагрузки, повторные запуски и работа после установления температуры. При этом пределы проверки описывают честно: короткий стендовый прогон не подтверждает многолетний ресурс. Если неизвестны исходные условия, закрытая спецификация или программная конфигурация, замена остаётся инженерным предположением до дополнительной проверки.

Хороший итог подбора — объяснимый набор причин, по которым кандидат подходит конкретной схеме, и измерения, подтверждающие ожидаемое поведение. Тогда результат можно повторить и проверить, а не оценивать по тому, загорелся ли индикатор после пайки.
