LPDDR6: каналы, тактирование и ограничения экономичной памяти

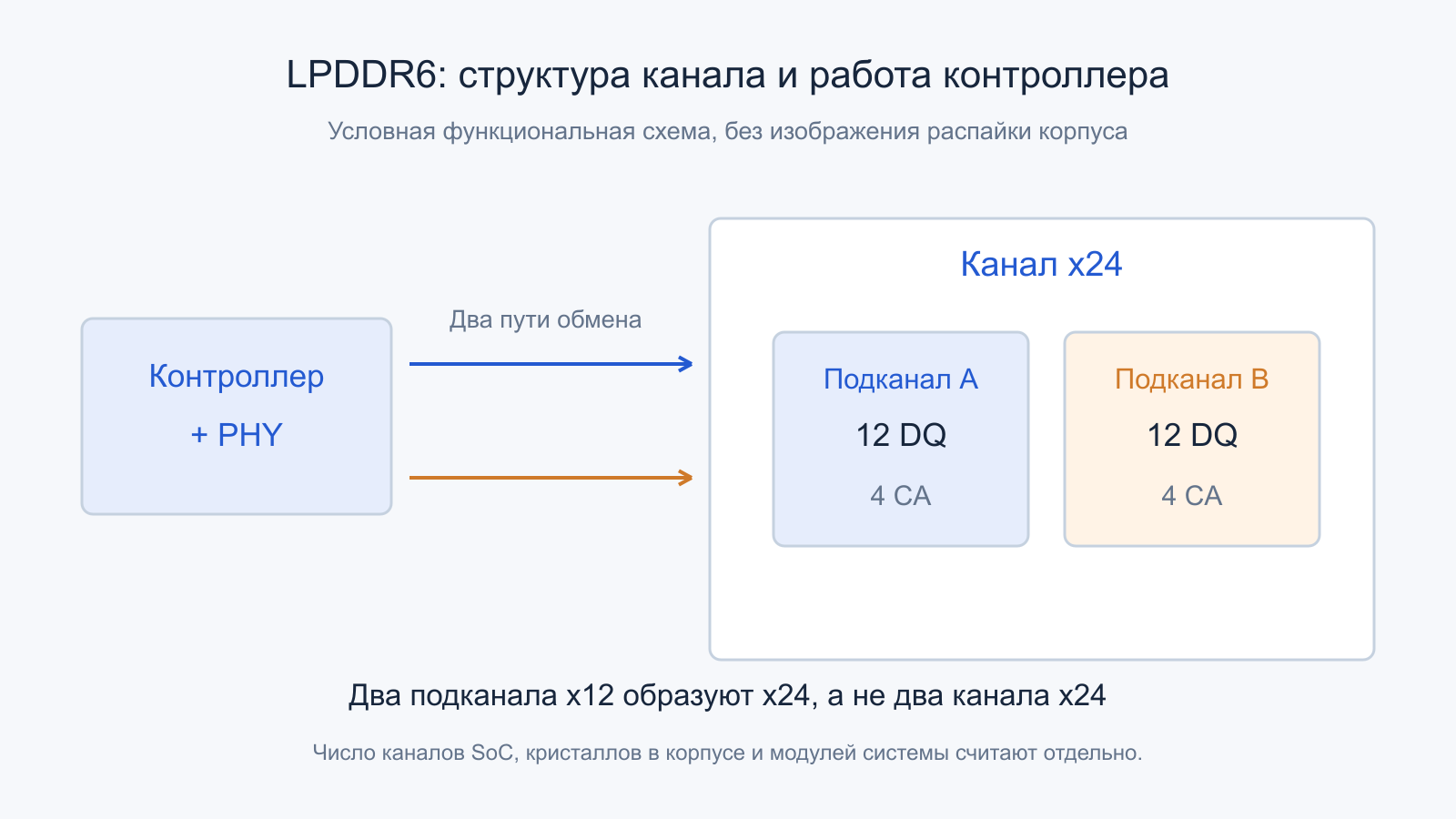

Схема показывает функциональную организацию. Каналы SoC, кристаллы корпуса и модули системы являются разными уровнями конфигурации. Открыть иллюстрацию в полном размере.
LPDDR6 увеличивает возможности памяти не только скоростью выводов. Меняются организация подканалов, формат передачи, управление питанием и способы проверки целостности. Из-за этого привычное умножение ширины интерфейса на рекламную скорость может дать неверный полезный результат. Разберём путь от команды контроллера до переданных данных и объясним, какие ограничения сохраняются у экономичной памяти нового поколения.
Технологическое состояние рассматривается по официальным материалам, доступным на 26 октября 2026 года. Опубликованный стандарт, проект интерфейсного IP, проверка совместимости и заявленное массовое производство обозначаются отдельно. Все собственные расчёты учебные: они не являются измерениями оборудования владельца сайта и не заменяют нормативные таблицы конкретной версии стандарта.
Содержание статьи
- 1. Стандарт определяет интерфейс, платформа реализует систему
- 2. Канал x24 состоит из двух подканалов x12
- 3. Длина пакета объясняет разницу между DQ и данными
- 4. Как правильно получить полезную границу полосы
- 5. CK, WCK и скорость данных относятся к разным тактам
- 6. Быстрые выводы не отменяют внутренние операции DRAM
- 7. Обучение интерфейса настраивает реальный электрический путь
- 8. Разделённое питание помогает менять рабочую точку
- 9. Dynamic Efficiency Mode уменьшает активность интерфейса
- 10. Обновление ячеек остаётся расходом времени и энергии
- 11. Защита массива отличается от защиты линии
- 12. Ёмкость кристалла и ширина канала независимы
- 13. Общую память делят несколько потребителей
- 14. Меньшая мощность не всегда означает меньше энергии задачи
- 15. Корпус и контроллер ограничивают доступную скорость
- 16. Следующие версии и модули требуют своих документов
- 17. Какие стадии подтверждают производители
- 18. Что измерять вместо одного рекламного числа
- Первичные источники
- Читайте также
1. Стандарт определяет интерфейс, платформа реализует систему
JEDEC объявила публикацию JESD209-6, стандарта LPDDR6, 9 июля 2025 года. Он задаёт общий язык для производителей DRAM, контроллеров и оборудования. Это позволяет создавать совместимые реализации, но не делает любую память автоматически пригодной для любого процессора. Нужны подходящие контроллер, физический интерфейс PHY, корпусная организация и поддержка режима системой.
Контроллер планирует команды и доступы, PHY формирует и принимает электрические сигналы, DRAM выполняет внутренние операции хранения. Между ними существуют разные временные и функциональные границы. Блок, рекламируемый как LPDDR6 IP, предназначен для интеграции в будущую микросхему. Его наличие ещё не означает наличие платы, прошивки или устройства, которое пользователь может установить в свой компьютер.
Название LPDDR6 также не является синонимом настольной DDR6. Это самостоятельное семейство с собственными интерфейсными и энергетическими решениями. Для практического чтения характеристик полезно сразу установить, о чём говорится: об одном кристалле DRAM, корпусе с несколькими кристаллами, количестве каналов SoC или всей подсистеме. Числа этих уровней нельзя напрямую подставлять друг вместо друга.
2. Канал x24 состоит из двух подканалов x12
В опубликованном описании JEDEC указаны два подканала на кристалл с двенадцатью линиями DQ у каждого. Для рассматриваемой организации они образуют канал x24. У каждого подканала предусмотрены собственные командно-адресные сигналы; JEDEC отдельно называет четыре линии CA. Это позволяет гибче организовать независимую работу, а не просто расширить одну неделимую шину.
Два подканала по двенадцать линий нельзя превращать в два канала по двадцать четыре: такая ошибка удваивает расчётную полосу ещё до рассмотрения формата данных. Также важно различать число DQ и число полезных битов приложения в каждой передаче. В LPDDR6 физические позиции формата обслуживают не только пользовательские данные, поэтому вся ширина не становится автоматически полезным потоком.
Независимость подканалов помогает при нескольких доступных запросах, однако не отменяет ограничения внутри DRAM и контроллера. Если все обращения направлены к одному занятому ресурсу, второй подканал не обязан устранить очередь. Для реальной отдачи нужны распределение адресов, подходящие независимые операции и корректное планирование. Архитектурная возможность параллелизма отличается от его постоянного использования программой.
3. Длина пакета объясняет разницу между DQ и данными

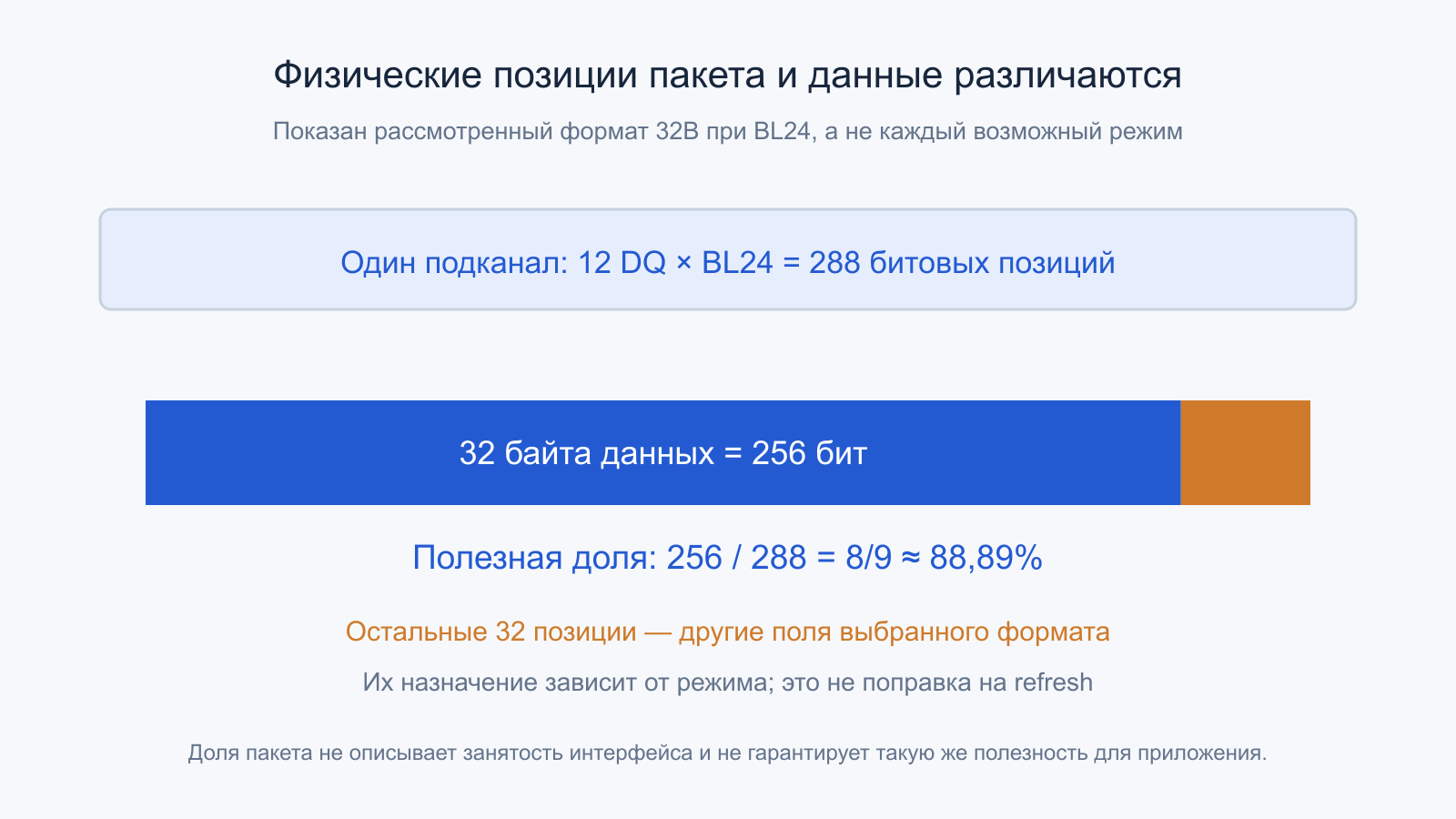

Micron описывает LPDDR6 с BL24 и форматом доступа на 32 байта для подканала. Двенадцать физических линий за двадцать четыре передачи дают 288 битовых позиций. Тридцать два байта пользовательских данных занимают 256 бит. Остальные позиции формата позволяют обслуживать предусмотренные метаданные и защиту; конкретное назначение зависит от режима и определения пакета.
Здесь полезная доля для выбранного формата составляет 256/288 = 8/9, примерно 88,89 процента. Это не процент загрузки памяти и не поправка на refresh. Это отдельная граница между физическими позициями передачи и указанными 32 байтами. После неё остаются другие причины недоиспользования интерфейса: команды, паузы, развороты направления и внутренние ограничения.
Также нельзя понимать BL24 как «24 байта» или как размер строки кэша CPU. Burst length задаёт длину последовательности передач по предусмотренным правилам. JEDEC указывает гибкие доступы 32 и 64 байта, но способ их организации надо связывать с описанным режимом. Фиксированное соответствие «один запрос программы равен одному пакету DRAM» отсутствует: между ними работает контроллер.
Есть и следующая граница полезности. Если условный потребитель использует только восемь байт из полученных тридцати двух и остальные впоследствии не нужны, для него полезна лишь четверть данных пакета. Это не изменение формата LPDDR6. Повторное использование соседних байтов через кэш может улучшить результат. Поэтому полезная доля пакета и полезность полученных данных алгоритму должны учитываться раздельно.
4. Как правильно получить полезную границу полосы

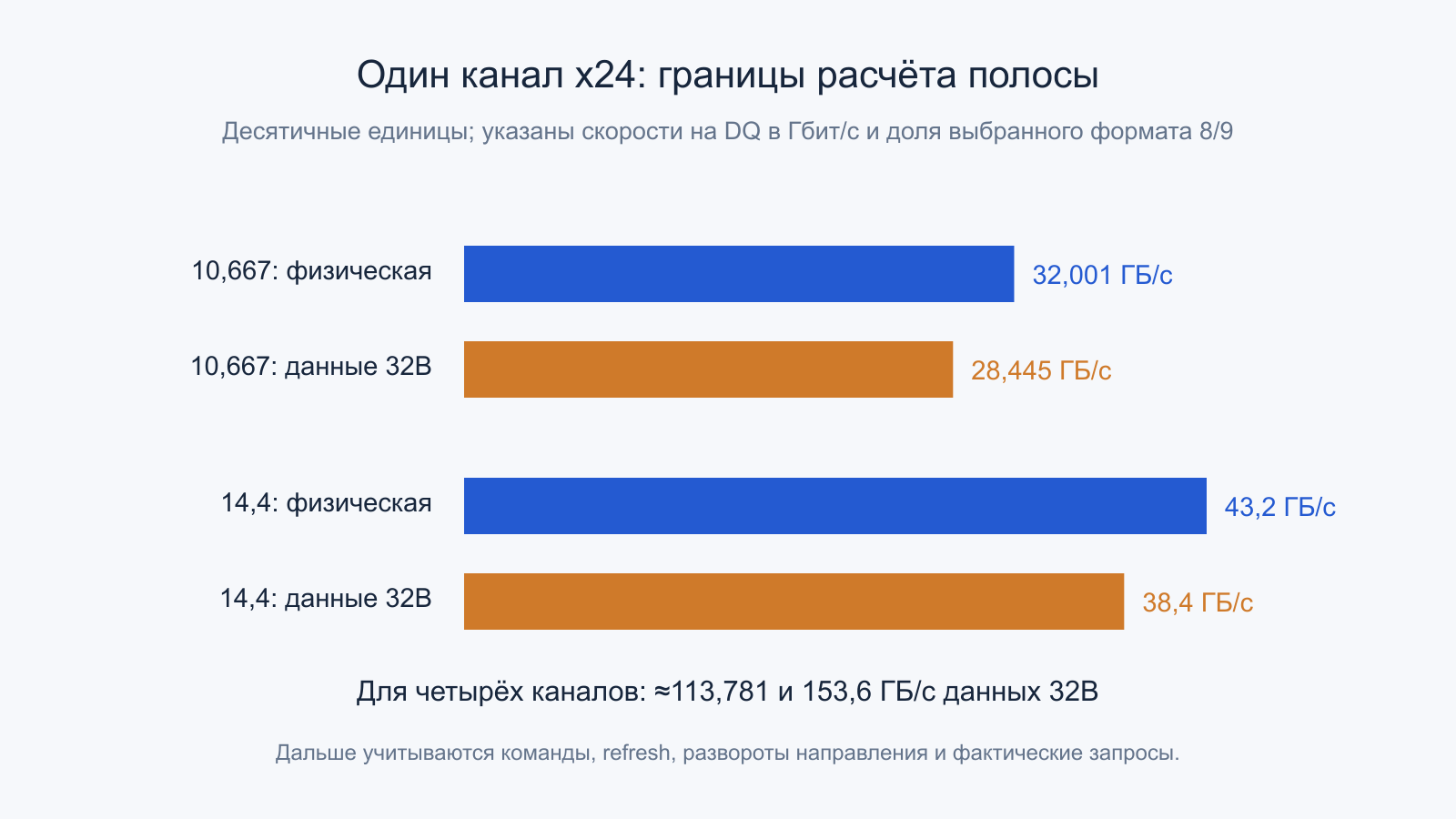

Для учебного канала x24 зададим скорость каждой линии 10,667 Гбит/с. Физическое произведение равно 10,667 × 24 / 8 = 32,001 ГБ/с. Если используется рассмотренный формат с полезной долей 8/9, потолок данных составляет примерно 28,445 ГБ/с. Это уже другая величина, хотя скорость выводов осталась прежней.
Для четырёх таких каналов получается около 113,781 ГБ/с до последующих расходов. При выбранных 14,4 Гбит/с соответствующие числа одного канала равны 43,2 физических и 38,4 полезных ГБ/с, а четырёх — 153,6 полезных. Все единицы десятичные. Эти расчёты поясняют заданную конфигурацию и не доказывают поддержку режима произвольным процессором.
Если затем измеренный устойчивый поток оказывается меньше, это не обязательно означает ошибку стандарта или памяти. Для сравнения нужны границы и характер обращений. Производитель может указывать полезную полосу корпуса, а обзор — физическую сумму DQ или результат программы. Корректная таблица подписывает скорость, количество каналов, формат и исключённые расходы; только после этого сопоставляет полученные числа.
5. CK, WCK и скорость данных относятся к разным тактам
LPDDR6 использует отдельные временные сигналы для командной и скоростной передачи данных. В документации Synopsys по проверке протокола перечислены CK, WCK и RDQS, а также отношение WCK:CK 2:1. Нужно отличать частоту сигнала от количества передач по его фронтам. Запись в Гбит/с на выводе не является частотой ядра процессора или массива ячеек памяти.

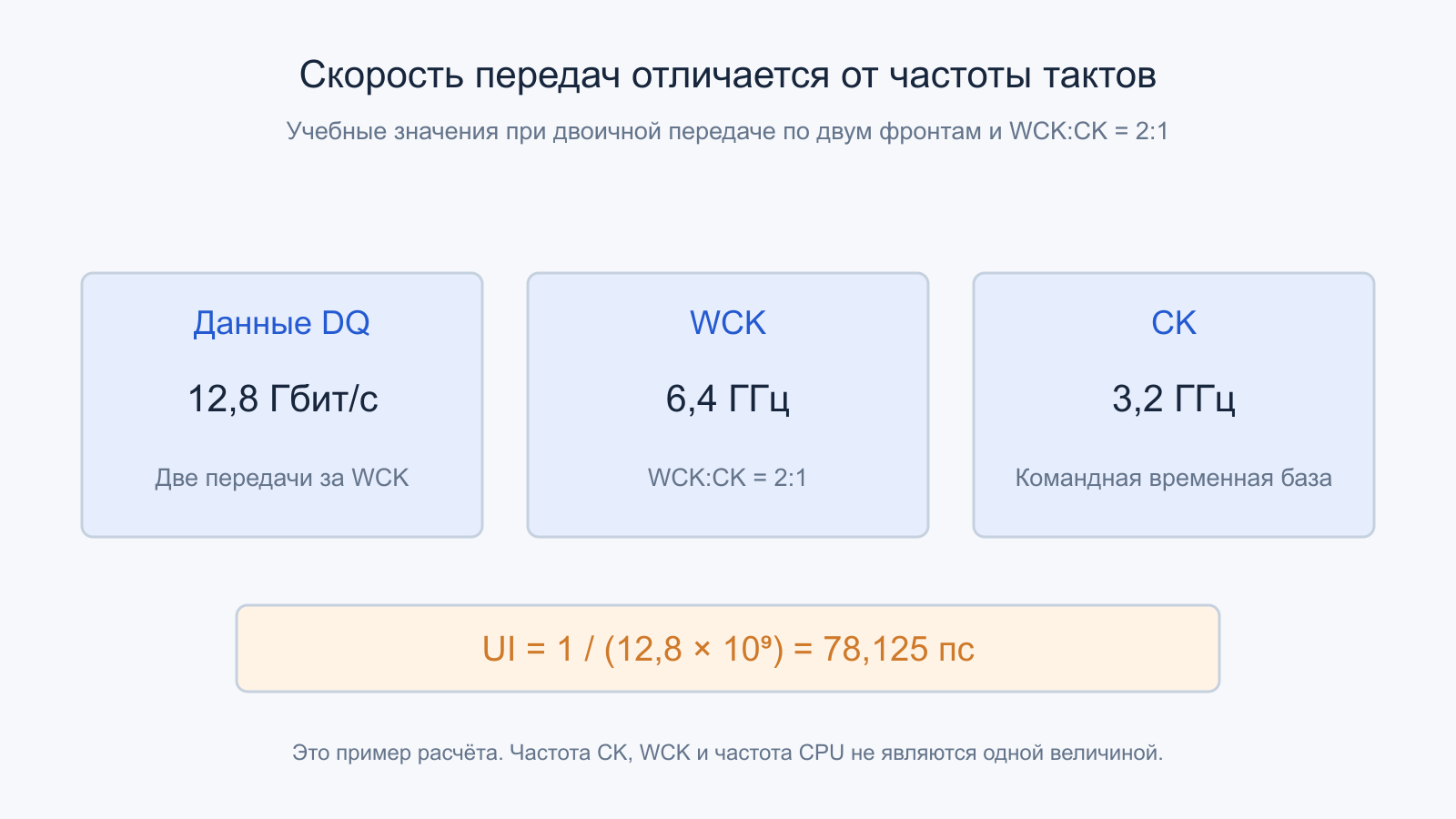

Для учебного примера возьмём 12,8 миллиарда двоичных передач в секунду на DQ при передаче по двум фронтам WCK. Частота WCK составит 6,4 ГГц, а при указанном отношении частота CK — 3,2 ГГц. Интервал одной передачи, UI, равен 1/12,8 миллиарда, то есть 78,125 пс. Это пример расчёта, а не универсальная настройка всех режимов.
Внутренний интерфейс между контроллером и PHY может работать шире и медленнее внешней шины, упаковывая данные параллельно. Его организация определяется реализацией. Сравнение частоты такого интерфейса с внешним WCK без учёта ширины создаёт ложный вывод о потерянной скорости. Важно также согласование фаз и предусмотренная синхронизация при переходах между рабочими состояниями.
6. Быстрые выводы не отменяют внутренние операции DRAM
Прежде чем выдать данные, память должна выполнить нужную внутреннюю последовательность доступа. Состояние банков и открытых строк влияет на то, какую команду можно подать следующей и когда придёт результат. Независимые запросы способны перекрываться, однако последовательная зависимость адресов ограничивает этот выбор. Поэтому рост линейной полосы не означает такого же уменьшения задержки случайного чтения.
Подканалы дают контроллеру дополнительные возможности распределять работу. Но доступ к одной горячей области, частые смены строк или нехватка готовых запросов способны оставить значительную часть потенциала неиспользованной. В техническом разборе следует различать количество одновременно обслуживаемых операций, задержку одной операции и устойчивую полосу большого потока. Это самостоятельные измерения.
Для приложения важно, почему оно ждёт память. Последовательное чтение большого массива и цепочка указателей используют подсистему по-разному. В первом случае полезны ширина и достаточно длинная очередь, во втором результат предыдущего чтения может определять следующий адрес. Нельзя обещать одинаковое ускорение обоим алгоритмам только по переходу от одной цифры Гбит/с к другой.
7. Обучение интерфейса настраивает реальный электрический путь
На высоких скоростях контроллер и память должны согласовать временные положения и электрические параметры. В списке функций Synopsys присутствуют обучение WCK2CK, командной шины, опорных уровней и путей данных. Конкретный набор процедур определяется режимом и реализацией. Это работа с физическим трактом, а не подбор удобной пользователю задержки приложения.
Корпус, плата и соседние сигналы влияют на форму импульса. Передатчик может использовать предыскажение, приёмник — предусмотренную эквализацию. CXMT отдельно упоминает настройку соответствующих параметров для линий своего LPDDR6. Поддержка этих функций не гарантирует любой длины трасс или любого количества подключённых компонентов: топология должна соответствовать требованиям проекта.
Небольшой UI объясняет чувствительность. В нашем учебном режиме 78,125 пс смещение на 10 пс заняло бы 12,8 процента этого интервала. Это геометрическая доля, а не допустимая норма джиттера LPDDR6: реальное окно зависит от нескольких источников неопределённости. Для проверки нужны определения измерения и нормативные условия, а не произвольно выбранная граница.
Результат обучения относится к выбранному состоянию. Несколько рабочих частот могут требовать отдельных подготовленных настроек, а условия меняются с температурой и напряжением. У Synopsys поддержка обученных состояний указана как свойство конкретного PHY. Из этого нельзя вывести одинаковое время переключения для любого SoC; его определяют реализация и требования системы.
8. Разделённое питание помогает менять рабочую точку
В описании JEDEC LPDDR6 предусмотрены две питающие составляющие VDD2, а производители рассматривают усовершенствованное управление напряжением и частотой. Разделение позволяет точнее согласовать потребление разных частей. При этом питание ядра, внешнего интерфейса и прочих цепей не следует сводить к одной универсальной цифре напряжения всего корпуса.
Samsung описывает DVFS как динамическую настройку напряжения и частоты под нагрузку. SK hynix также связывает экономичность своей реализации с DVFS и структурой подканалов. Это возможности системы управления, а не разрешение произвольно менять напряжение готового устройства. Допустимые состояния, переходы и частоты должны поддерживаться памятью, контроллером и прошивкой совместно.
Важна цена перехода. Если нагрузка быстро чередуется, слишком частые смены состояния способны добавлять расходы и задержки. Политика должна учитывать предстоящий спрос, доступный запас полосы и требования к отклику. Показатель экономии производителя относится к указанному сравнению; его нельзя переносить на все возможные программы или считать постоянной долей при любой загрузке.
9. Dynamic Efficiency Mode уменьшает активность интерфейса

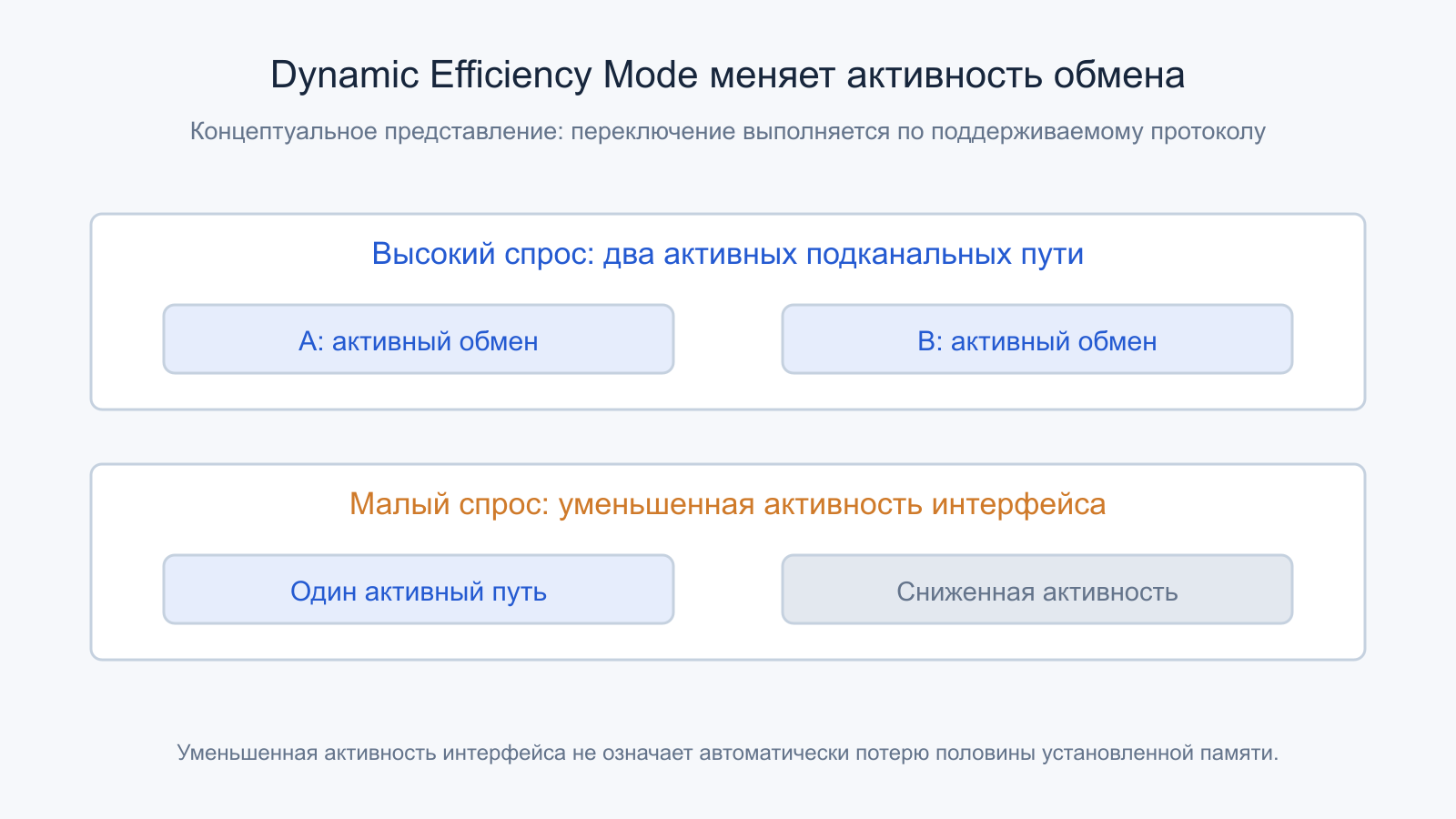

JEDEC описывает Dynamic Efficiency Mode как использование одного подканального интерфейса для случаев с небольшой потребностью в полосе. Это даёт возможность уменьшить ненужную активность. Не следует автоматически заключать, что система навсегда теряет половину установленных данных: режим интерфейса и доступная пользователю ёмкость относятся к разным определениям.
На концептуальной схеме удобно показать два активных пути при высокой нагрузке и один при малой. Но реальное переключение выполняется по протоколу, с соответствующей организацией команд и данных. Нельзя просто остановить произвольные провода посреди передачи и ожидать сохранения корректности. Управление режимом должно быть частью согласованной реализации.
Статический режим эффективности имеет другое назначение и связывается с организацией ресурсов в поддерживаемых конфигурациях. Его не стоит объявлять тем же самым динамическим отключением активности по таймеру. Названия похожи, но инженеру нужны точный режим, допустимая конфигурация и последствия для планирования. Из одного рекламного слова efficiency эти свойства не выводятся.
10. Обновление ячеек остаётся расходом времени и энергии
DRAM требует сохранения заряда и обновления данных. LPDDR6 не отменяет эту физическую обязанность. Частичные режимы и более гибкое управление помогают уменьшать лишнюю работу в подходящих случаях, однако система должна точно знать, какие данные обязана сохранить. Уменьшение обновляемого объёма без такого договора превратило бы экономию в потерю информации.
Временные расходы на обслуживание влияют на устойчивую полосу и хвост задержек. Их нельзя учесть одним постоянным коэффициентом для всех температур, ёмкостей и нагрузок. Важно, блокирует ли конкретная операция нужный запрос, удаётся ли обслуживать другие ресурсы и как контроллер распределяет команды. Возможность перекрытия не делает сами операции бесплатными.
Учебная модель с потерей четырёх процентов времени и ещё десяти процентов оставшегося ресурса даёт 0,96 × 0,90 = 0,864 исходного потолка. Это не следует заменять простым утверждением, что память всегда выдаёт 86,4 процента паспорта. Числа заданы для демонстрации последовательных границ. Реальное значение получают по нужному сценарию, отдельно устанавливая причины пауз.
11. Защита массива отличается от защиты линии
On-die ECC работает внутри устройства DRAM и повышает устойчивость хранения в пределах своей схемы. Защита канала передачи проверяет другой участок. Командно-адресная чётность относится к целостности команд, а тестирование памяти и периодическое исправление ошибок решают ещё отдельные задачи. Наличие одного механизма нельзя выдавать за полную сквозную защиту всех данных приложения.
В LPDDR6 JEDEC перечисляет PRAC, программируемую защиту линии и возможности диагностики. PRAC отслеживает активации строк и помогает противодействовать связанным с ними нарушениям хранения. Это не универсальный антивирус и не обещание отсутствия любых аппаратных ошибок. Требуются предусмотренные действия памяти и контроллера, а также наблюдаемость событий на уровне платформы.
Для системы важны обнаружение, исправление и реакция: можно ли продолжать работу, требуется ли повтор, как сообщается событие и какая область затронута. Даже сильный внутренний ECC не обязан исправлять отказ корпуса или неверный адрес команды. Поэтому характеристики надёжности оценивают с явной границей, сохраняя различие между исправлением локальной ошибки и правильностью законченного вычисления.
12. Ёмкость кристалла и ширина канала независимы
Разрядность интерфейса говорит, сколько линий используется при обмене, а ёмкость — сколько информации хранится. В корпусе может находиться несколько кристаллов. Увеличение их числа не обязано давать такое же увеличение одновременно работающих DQ: организация рангов и общих соединений определяется конструкцией. Из надписи «16GB» нельзя напрямую получить число каналов SoC.
Для учебной двоичной организации зададим кристалл ёмкостью 16 Гибит. Деление на восемь даёт 2 ГиБ; восемь таких кристаллов дают 16 ГиБ до любых отдельно оговорённых резервов. Это арифметика заданной организации, а не реконструкция корпуса конкретного производителя. В документах важно отличать биты от байтов и объявленную ёмкость от доступного программам объёма.
Больше кристаллов означает дополнительные требования к нагрузке линий, адресации и управлению. Высокая ёмкость полезна, когда рабочие данные действительно должны оставаться в памяти, но сама по себе не устраняет ограничение полосы. Если новый корпус подключён тем же интерфейсом при той же скорости, количество передаваемых данных за секунду не увеличивается автоматически вслед за количеством хранимых байтов.
В программном опыте объём тоже нужно контролировать. Если маленький набор целиком помещается в кэше процессора, измерение может почти не обращаться к LPDDR6. При увеличении набора результат меняется из-за другой границы хранения. Поэтому профиль теста должен показывать, какие данные действительно проходят через внешний интерфейс, иначе скорость кэша ошибочно приписывается памяти нового поколения.
13. Общую память делят несколько потребителей
В SoC память обслуживает CPU, графику, нейронный ускоритель и другие блоки. Их запросы имеют разные размеры, срочность и последовательность. Контроллер должен сочетать высокую общую отдачу с требованиями к задержке отдельных потребителей. Максимальный поток одного искусственного теста не показывает, что произойдёт при одновременной работе нескольких блоков.
Зададим учебный полезный предел 100 ГБ/с и одновременные запросы потребителей на 55, 35 и 25 ГБ/с. Сумма 115 превышает доступные 100. Подканалы позволяют лучше распределять операции, однако не создают недостающую суммарную полосу. Нужны уменьшение трафика, повторное использование данных, другое расписание или изменение аппаратной конфигурации.
Приоритет критического потока способен улучшить его задержку ценой остальных. Это свойство политики, а не неисправность памяти. Для оценки приложения полезны распределение времени ответа, справедливость и устойчивый поток при смешанной нагрузке. Одно число в меню устройства не описывает очередь, размещение данных и степень конкуренции, которые определяют фактическое поведение системы.
14. Меньшая мощность не всегда означает меньше энергии задачи
Low power в названии обозначает направление проектирования, но оценка законченной работы требует энергии. Она зависит от мощности во времени и продолжительности задачи. Понижение частоты способно уменьшить активный расход и одновременно увеличить время удержания данных и работу прочих частей. Результат определяется всей выбранной границей.

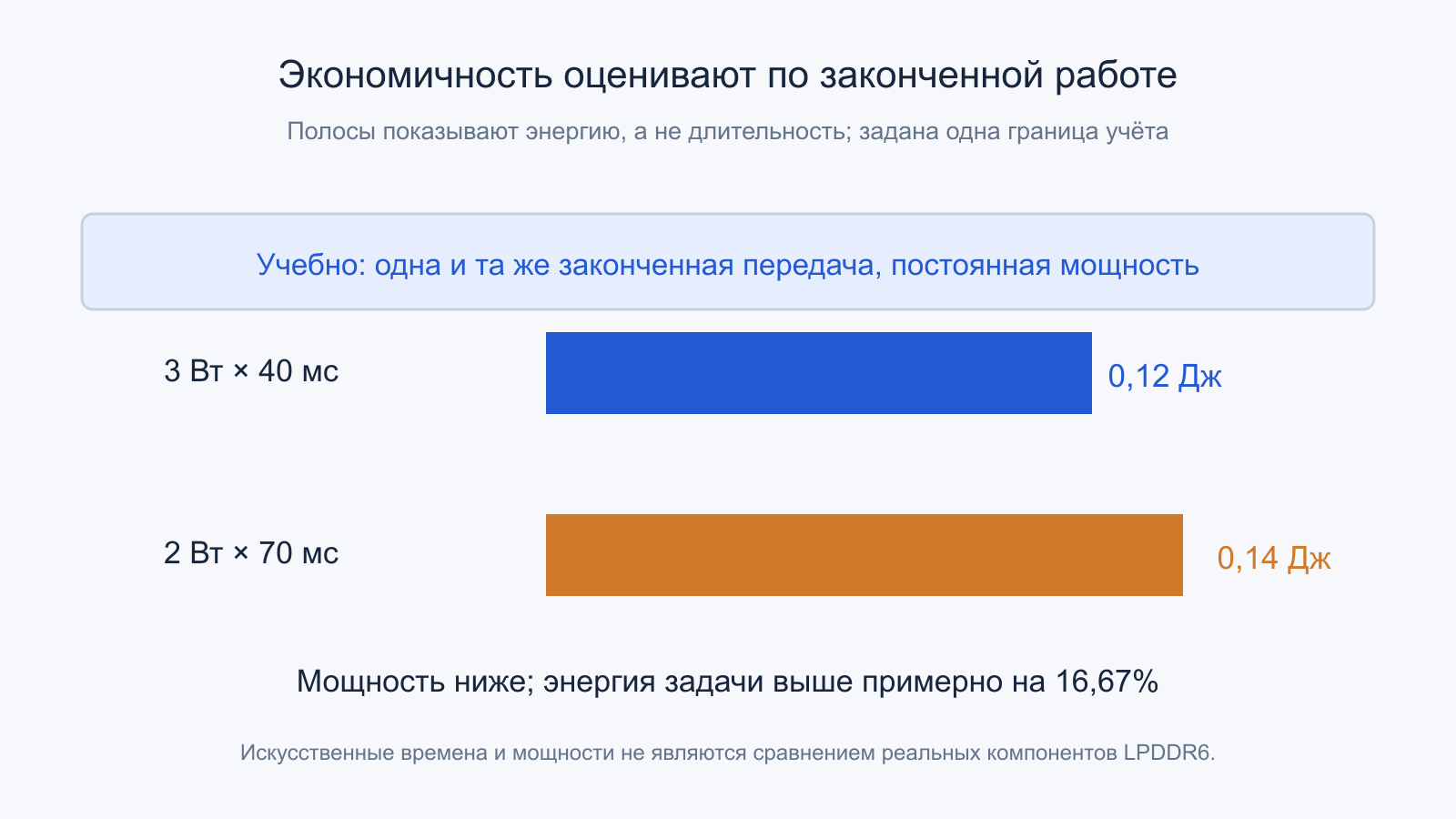

В учебном сценарии одинаковая передача заканчивается за 40 мс при постоянных 3 Вт: энергия равна 0,12 Дж. Более медленный режим занимает 70 мс при 2 Вт и расходует 0,14 Дж. Мгновенная мощность стала меньше, а энергия результата выросла примерно на 16,67 процента. Это заданная модель, не сравнение реальных микросхем LPDDR6.
В другой нагрузке экономичный режим может оказаться выгодным, особенно при длительном слабом спросе. Важно время ожидания, фоновый расход и возможность быстро завершить работу и уснуть. Заявленные Samsung или SK hynix проценты относятся к их условиям сравнения с предыдущим поколением. Они не являются готовым прогнозом автономности всего телефона, где память — лишь один потребитель.
15. Корпус и контроллер ограничивают доступную скорость
LPDDR традиционно использует тесную интеграцию с системой: память может находиться на плате или в предусмотренной корпусной организации. Размещение влияет на электрический путь, охлаждение и производство. Максимальная скорость отдельного компонента должна поддерживаться остальным трактом. Контроллер способен выбрать более низкий совместимый режим, сохраняя корректную работу.
Это хорошо видно в сообщении CXMT: для названного продукта указаны максимум 12800 Мбит/с и 10667 Мбит/с при работе с SoC. Эти числа не противоречат друг другу. Первое описывает возможность компонента, второе — конкретную системную конфигурацию. Нельзя использовать первое как доказательство того, что готовый смартфон обязательно работает на нём.
Корпус также объединяет тепловые и механические требования. Поддержка PHY определённой скорости не гарантирует работу любой сборки с тем же количеством выводов. Нужны допустимые нагрузки, топология и проверка реального изделия. Поэтому практическая характеристика должна называть память, SoC, корпус и активный режим, а не только максимальный параметр одной стороны соединения.
16. Следующие версии и модули требуют своих документов
22 апреля 2026 года JEDEC представила планы следующего обновления LPDDR6. В сообщении отдельно названы более узкий x6-режим, гибкая работа с метаданными и направление роста ёмкости. Там же LPDDR6 SOCAMM2 и LPDDR6 PIM описаны как разрабатываемые стандарты. Анонс будущих возможностей не превращает их в обязательные свойства исходного JESD209-6.
Более узкий интерфейс на кристалл рассматривается как средство масштабирования ёмкости, а не простое удвоение скорости. Модульная конструкция решает вопрос установки и обслуживания. PIM меняет расположение части вычислений относительно данных. У этих направлений разные задачи, поэтому их нельзя объединять словом «LPDDR6 уже умеет всё перечисленное» без версии и конкретного изделия.
Также нет основания объявлять любой LPDDR6 совместимым с существующим CAMM2 по сходству названий. Интерфейсный IP может поддерживать несколько вариантов размещения, но стандарт модуля включает собственные электрические, механические и системные требования. Для утверждения о совместимости нужны соответствующий опубликованный документ и поддержка изделия. Одна дорожная карта или картинка похожего разъёма этого не доказывает.
17. Какие стадии подтверждают производители
У JEDEC есть опубликованный базовый стандарт 2025 года. Cadence в сообщении 9 июля 2025 года объявляла tape-out интерфейсного IP с целью 14,4 Гбит/с. SK hynix 10 марта 2026 года сообщила о разработке 16Gb LPDDR6 и плане поставок во второй половине года. Эти документы подтверждают разные этапы; наступление плановой даты само по себе не заменяет отчёт о выполнении.
CXMT в официальном сообщении от 7 сентября 2026 года уже заявляет массовое производство LPDDR6 и применение в названном смартфоне. Samsung сообщает об образцах и успешной проверке 16GB LPDDR6 на новой платформе Snapdragon при скорости до 10,7 Гбит/с. Это конкретные продуктовые сведения, которые следует приписывать производителям, сохраняя различие между серией и проверкой совместимости.
Ни один из этих фактов не обещает наличие нужного корпуса в свободной продаже или поддержку произвольным ноутбуком. Для законченной конфигурации нужны модель изделия и её документы. Корректный срез на выбранную дату описывает реальную стандартизацию и коммерциализацию, одновременно сохраняя конкретные стадии отдельных продуктов и не подменяя их общим прогнозом отрасли.
Особенно полезно сохранять формулировку производителя рядом с датой. «Завершена проверка» отвечает на вопрос о проверенном сочетании компонентов; «начато массовое производство» описывает другой этап. Даже когда оба сообщения относятся к одному поколению памяти, они подтверждают разные состояния конкретных изделий. Такой подход помогает обновлять сведения без переноса чужих сроков и характеристик.
18. Что измерять вместо одного рекламного числа

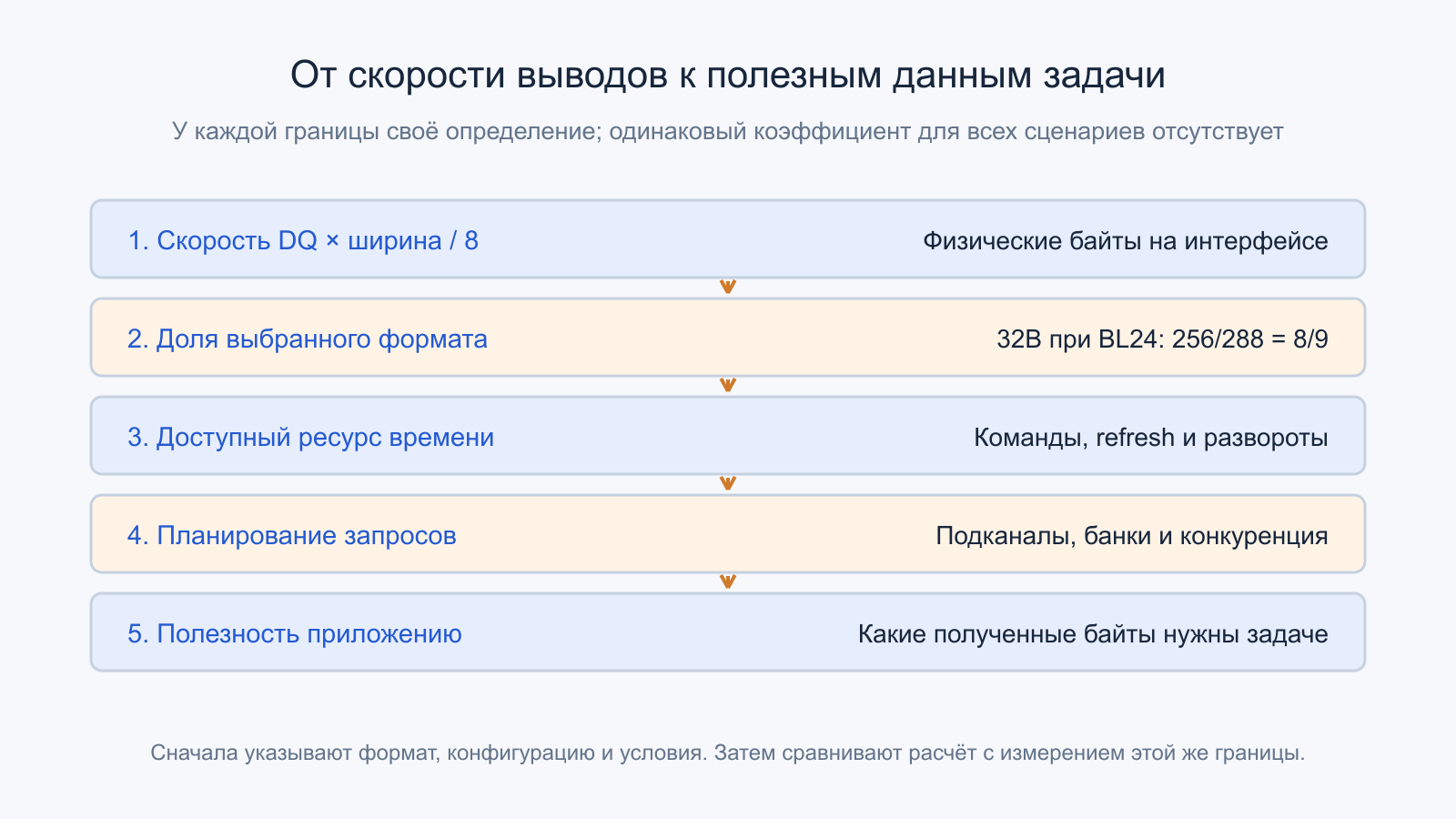

Полезная проверка включает выбранную скорость, число каналов и активные режимы, затем устойчивую полосу чтения, записи и смешанного обмена. Отдельно измеряют задержку зависимых обращений, конкуренцию потребителей и влияние размера рабочего набора. Проверяют правильность данных и наблюдаемые события защиты. Эти измерения отвечают на разные вопросы и не заменяют друг друга.
Для экономичности фиксируют одинаковую законченную работу, энергию и границу учёта: только DRAM, подсистему или всё устройство. Также важны температура и время установления режима. Если меняются прошивка управления частотами или характер приложения, прежний результат может перестать действовать. Это ожидаемое следствие адаптивной системы, а не противоречие названию памяти.
Главная инженерная особенность LPDDR6 — совместное развитие структуры обмена и управления ресурсами. Подканалы, формат пакета, обучение и энергетические состояния работают вместе. Понимание их границ позволяет получить проверяемый расчёт и связать его с задачей. Скорость выводов становится полезной исходной величиной, когда рядом известны формат, конфигурация и условия работы.
Первичные источники
Базовые возможности сверены с официальным релизом JEDEC о JESD209-6, а планы следующей версии — с сообщением JEDEC от 22 апреля 2026 года. Формат BL24 и организация канала рассмотрены по техническому материалу Micron; тактирование и обучение — по документации Synopsys Verification IP и описанию PHY. Использованы анонс IP Cadence, сообщение SK hynix, материалы Samsung о LPDDR6, энергетической организации и проверке на Snapdragon, а также официальное сообщение CXMT о серийном продукте.
