Новая функция для старого устройства: инженерный подход к модернизации
Исправное устройство не обязательно устарело целиком. Иногда ему не хватает одной функции: журнала температуры, понятной индикации, удалённого чтения состояния или удобного интерфейса. Модернизация позволяет сохранить полезную механику и электронику, но добавленный модуль становится частью общей системы. Он влияет на питание, сигналы, охлаждение и поведение при отказе.
Поэтому хороший проект начинается с границы вмешательства. Нужно точно определить новую функцию, понять существующее устройство и выбрать минимально достаточное изменение. Подключить плату разработчика к найденным контактам бывает просто; обеспечить устойчивую совместную работу во всех состояниях питания гораздо сложнее.
Содержание статьи
- Описать функцию так, чтобы её можно было проверить
- Снять исходное состояние и найти доступную границу
- Питание: считать и средний режим, и пуск
- Сигналы: напряжение питания не равно допустимому уровню входа
- Цифровой интерфейс нужно проверить электрически
- Учебный пример: журнал температуры старого низковольтного прибора
- Если модуль получает право управлять
- Предусмотреть отказ и обслуживаемость
- Документация производителей
- Читайте также
Описать функцию так, чтобы её можно было проверить
Формулировка «добавить умное управление» оставляет слишком много неизвестного. Лучше написать: отображать измеренную температуру с выбранным интервалом, сохранять время и значение, показывать потерю датчика, не вмешиваться в штатную регулировку. Для удалённого интерфейса отдельно определяют, что разрешено читать, а что изменять. Команда включения нагрузки — существенно более ответственная функция, чем просмотр её состояния.
Нужны пределы: диапазон измерений, допустимая задержка, требуемая точность, время хранения и поведение без связи. Если цель — наблюдать длительные процессы, секундный журнал может оказаться избыточным. Если требуется фиксировать короткие события, редкие опросы их пропустят. Точность всего канала задаётся не разрешением числа на дисплее, а датчиком, его установкой, преобразованием и условиями работы.
Одновременно записывают, какие свойства старого устройства необходимо сохранить: штатное включение, органы управления, защиты, режим ожидания и возможность обслуживания. Для оборудования, от которого зависит безопасность, допустимость изменения оценивают по его назначению и профильным требованиям. Домашний проект мониторинга не превращается автоматически в пригодную для ответственной эксплуатации систему.
Снять исходное состояние и найти доступную границу
До вмешательства фотографируют подключения, маркировки и механическую сборку. Сохраняют доступные настройки и версии прошивки, если это предусмотрено изготовителем. Проверяют исходные функции и фиксируют потребление в нужных режимах. Это даёт возможность отличить прежнюю особенность от последствий модернизации и помогает вернуть исходную конфигурацию.
Схема или сервисное руководство значительно сокращают неопределённость. При их отсутствии контакты исследуют осторожно и не считают любой подписанный вывод безопасным интерфейсом. Обозначение GND описывает локальную опорную точку, а не гарантирует её безопасное соединение с компьютером. В устройстве может быть неразвязанная сетевая часть, другой потенциал или путь тока через экран кабеля.
Наименее сложный вариант иногда находится снаружи: внешний датчик, оптическое чтение индикатора или штатный сервисный порт. Такой способ может дать нужные данные без изменения основной платы. Но и внешний модуль требует проверки точности, питания и помех. Критерий выбора — соответствие задаче и понятные последствия отказа, а не максимальная глубина вмешательства.
Питание: считать и средний режим, и пуск
Наличие подходящего напряжения на плате ещё не означает запас мощности. Проверяют источник, допустимую нагрузку, пульсации, нагрев и поведение при включении. Радиомодуль или дисплей могут потреблять короткие импульсы, которые почти не видны по усреднённому току. Новая нагрузка не должна вызывать сброс штатного контроллера или менять точность его аналоговых цепей.
Особенно важно понять режим ожидания. Модуль, потребляющий мало по меркам настольного устройства, способен резко уменьшить время работы от аккумулятора. Проверяют, действительно ли его можно отключить, что происходит с подключёнными сигнальными линиями и кто остаётся запитанным. Питание через USB тоже может неожиданно изменить последовательность включения всей системы.
Выбор преобразователя проверяют по входному диапазону, выходному току, пусковым условиям и тепловому режиму. Устройство с сетевым питанием не дорабатывают обходом штатной развязки и защит. Измерения на опасных участках требуют соответствующей квалификации, приборов и процедуры; здесь рассматривается архитектура модернизации, а не способ безопасно работать с неизвестной первичной цепью.
Сигналы: напряжение питания не равно допустимому уровню входа
Для каждого соединения составляют короткую карточку: источник сигнала, приёмник, направление, рабочие уровни, частота, состояние при выключении и допустимая нагрузка. Вход микроконтроллера с питанием 3,3 В не становится автоматически совместимым с сигналом 5 В. Даже у «толерантного» вывода могут существовать условия, связанные с режимом питания, аналоговой функцией или конкретным портом.
В паспорте различают absolute maximum ratings и рекомендуемые рабочие условия. Первые задают границы, за которыми возможно повреждение, а не штатную цель проектирования. Проверяют пороги логического нуля и единицы, токи, утечки и нагрузочную способность. Простой делитель пригоден не для любого направления и скорости; двунаправленная линия с открытым стоком требует другого анализа, чем однонаправленный push-pull выход.
Отдельный пункт — питание через сигнальный вывод. Если основной прибор выключен, а добавленный модуль работает от USB, ток может пойти через защитные структуры в обесточенную цепь. В документации TI параметр Ioff описывает поведение соответствующих входов и выходов при снятом питании. Наличие такой функции проверяют у конкретного компонента и для нужных выводов; похожее название семейства её не гарантирует.
Цифровой интерфейс нужно проверить электрически
Совпадение названия протокола не снимает требований к физическому соединению. Например, I²C использует линии с подтяжками; их сопротивление, суммарная ёмкость и возможности устройств определяют форму фронтов. Дополнительная плата, длинный провод и ещё один комплект подтяжек меняют исходную шину. Параллельные резисторы уменьшают эквивалентное сопротивление, а лишняя ёмкость замедляет нарастание сигнала.
Спецификация NXP UM10204 задаёт временные и электрические условия для разных режимов I²C. Для проекта проверяют именно выбранный режим, адреса устройств, допустимые уровни и восстановление после ошибки. Сканер адресов подтверждает лишь отдельный удачный обмен. Он не доказывает, что длинный журнал будет устойчивым при всех состояниях питания и обычных помехах.
Если новый контроллер подключается к существующей шине, нужно учитывать право управления ею. Второй источник тактирования или неудачный опрос способен мешать штатной работе. Иногда разумнее добавить собственный датчик с отдельным интерфейсом, чем пытаться читать чужой без полного понимания протокола. Это увеличивает число деталей, но делает границу системы яснее.
Учебный пример: журнал температуры старого низковольтного прибора
Рассмотрим условный прибор, питающийся от внешнего подходящего изолированного адаптера 12 В. Штатный контроллер и защита сохраняются, а новая функция только записывает температуру независимого датчика. Допустим, модуль должен получать 3,3 В и потреблять 35 мА в рассматриваемом режиме. Эти числа учебные; реальное устройство требует измерения пиков и проверки запаса источника.
Для линейного стабилизатора основное тепловыделение приблизительно равно (12 − 3,3) × 0,035 ≈ 0,30 Вт, без учёта собственного потребления. В маленьком закрытом корпусе это уже повод проверить тепловой режим. Идеализированная оценка для импульсного преобразователя с условным КПД 85% даёт входную мощность 3,3 × 0,035 / 0,85 ≈ 0,136 Вт. Но выбор делают также по пульсациям, помехам, пуску и фактической эффективности на данной нагрузке.
Цифровой датчик измеряет температуру собственного чувствительного элемента. Даже точный TMP117 не становится измерителем температуры любого объекта только потому, что расположен рядом с ним. Нужно определить тепловой контакт и влияние воздуха, платы и собственного модуля. Если цель — тенденция нагрева поверхности, допустима одна методика; для точной температуры объекта потребуется другая, с оценкой погрешности.
Программная часть записывает значение, время и признак достоверности. При потере датчика она показывает ошибку, а не удерживает старую температуру как свежую. Штатное управление прибора продолжает работать независимо. Это важнее красивого графика: новая функция не должна скрывать отказ своего измерительного канала.
Если модуль получает право управлять
Добавление команд меняет требования к проекту. Нужно определить, кто имеет приоритет: штатные кнопки, удалённый интерфейс или автоматика. После пропадания связи устройство должно переходить в заранее выбранное допустимое состояние, а не продолжать случайно полученную команду. Для разных нагрузок безопасное поведение различается, поэтому универсальная команда «всё выключить» тоже требует оценки назначения.
Получение команды и фактическое состояние выхода различают. Сообщение «принято» ещё не доказывает, что нагрузка включилась, а сохранённая в интерфейсе кнопка не подтверждает живую связь. Нужны обратная информация, признаки устаревших данных и понятное восстановление после перезапуска. Повторная отправка команды не должна неожиданно переключать состояние второй раз, если протокол предусматривает явное задание включения или выключения.
На первом этапе полезно испытать логику с безопасным имитатором нагрузки и только затем переходить к реальному узлу в допустимых режимах. Если для новой функции необходимо обойти штатное ограничение или защиту, архитектуру следует пересмотреть. Модернизация должна иметь понятные границы полномочий и отказа, иначе удобство интерфейса скрывает новую неопределённость.
Предусмотреть отказ и обслуживаемость

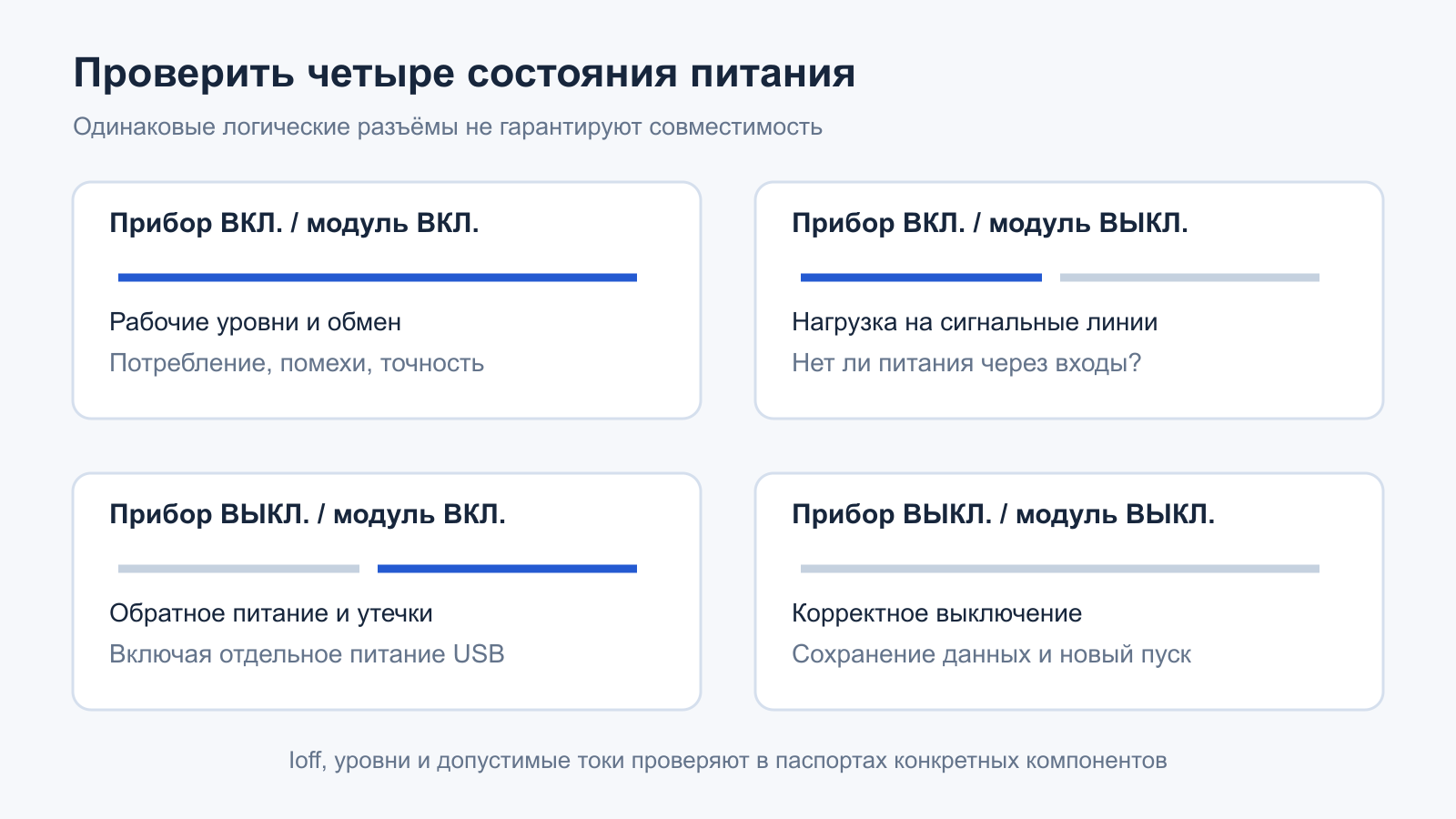

Проверяют все сочетания питания: включено всё, включён только основной прибор, включён только модуль, питание отсутствует. Затем — обрыв датчика, потерю связи, сброс контроллера и заполнение хранилища. Если запись прервалась, следующий запуск не должен разрушать весь архив. Частоту записи во внутреннюю память выбирают с учётом её ресурса; сохранять одно и то же состояние при каждом опросе часто незачем.
Механическая часть также входит в проект. Плата закрепляется, провода разгружаются от натяжения, острые края и подвижные части исключаются из их пути. Проверяют, не перекрыт ли воздух, не изменилась ли изоляция и можно ли разобрать узел для обслуживания. Разъём с понятной распиновкой и небольшое описание подключения часто полезнее экономии нескольких минут на монтаже.
Итоговый комплект включает схему добавленной части, список компонентов, версии программы, настройки и порядок возврата к исходному состоянию. В испытании повторяют прежние функции и новые сценарии. Если доработка пока проверена только на столе, это прямо указывают: она ещё не подтверждена в закрытом корпусе, длительной работе и реальной среде.
- Новая функция имеет проверяемые требования и понятные ограничения.
- Исходное устройство проверено, подключения и настройки сохранены.
- Посчитаны питание, пусковой режим и тепловая нагрузка.
- Проверены уровни, нагрузка сигналов и состояния без питания.
- Ошибки датчика, связи и хранения видимы пользователю.
- Штатные функции и защиты работают в окончательной сборке.
Документация производителей
- Texas Instruments — Understanding and Interpreting Standard-Logic Data Sheets: рабочие условия, логические параметры и Ioff.
- NXP UM10204 — I²C-bus specification and user manual: электрические и временные требования интерфейса.
- Texas Instruments — TMP117 datasheet: пример требований к цифровому температурному датчику и его применению.
