Монитор включается, но экран чёрный: изображение, подсветка и управление

Индикатор монитора светится, компьютер видит подключённый экран, но изображение остаётся чёрным. Иногда при включении появляется логотип на долю секунды; иногда панель едва заметно светлеет; иногда на ней можно различить тёмный силуэт окна. Все эти ситуации называют одинаково, хотя диагностические направления у них разные.
У жидкокристаллического монитора отдельно работают обработка изображения, управление панелью и подсветка. Для видимой картинки нужны все три части и их питание. Исправный индикатор подтверждает лишь ограниченную часть последовательности включения. Эта статья посвящена прежде всего LCD с LED-подсветкой: у OLED нет отдельного светового блока, поэтому переносить на него проверку подсветки нельзя.
Содержание статьи
- Описать чёрный экран точнее
- Сначала исключить внешний тракт
- Разделить изображение и свет
- Как устроено включение подсветки
- Чего не показывает обычный замер мультиметром
- Когда подсветка работает, а изображения нет
- Учебная последовательность: логотип вспыхнул и пропал
- Отдельные особенности ноутбуков и моноблоков
- Замена подсветки требует проверить весь оптический узел
- Что должно подтвердить результат
- Официальные источники
- Читайте также
Описать чёрный экран точнее
До разборки фиксируют поведение при холодном включении, выходе из сна и подключении источника. Полезно отдельно записать, меняется ли состояние индикатора, появляются ли сообщения, работает ли экранное меню, виден ли слабый свет у краёв. Если картинка появляется на секунду, важно отличить исчезновение только света от полного перезапуска монитора.
Звук подключения в операционной системе не доказывает передачу изображения. Компьютер может получить сведения о дисплее по служебному каналу, пока скоростной тракт не работает. Аналогично отсутствие сообщения «Нет сигнала» ещё не указывает на матрицу: монитор мог выбрать другой вход, уйти в ожидание или не завершить собственный запуск.
Фотография состояния и короткая запись включения сохраняют последовательность лучше, чем описание по памяти. При этом автоматическая экспозиция камеры способна сделать слабый свет ярким, а обычный чёрный фон — серым. Для диагностики полезно наблюдение глазами в одинаковом освещении; видеозапись служит дополнительным свидетельством, а не измерителем яркости.
Сначала исключить внешний тракт
Проверяют выбранный вход, режим вывода на компьютере, кабель и непосредственное подключение. Док-станция, переходник, разветвитель и удлинитель добавляют собственные условия. Диагностический опыт с прямым соединением уменьшает их число. Менять лучше один участок: другой кабель при прежнем источнике, затем другой совместимый источник с заведомо поддерживаемым режимом.
Если изображение есть до загрузки операционной системы и исчезает после неё, приоритет получают настройки режима, драйвер и программное управление. Но это не оправдывает немедленную переустановку системы: тот же переход может повышать частоту передачи или менять формат изображения, выявляя предельный кабель. Нужна проверка поддерживаемого простого режима и повторяемости перехода.
Если монитор имеет встроенную диагностику, её запускают по руководству именно этой модели. Dell описывает различие самопроверки и встроенного теста экрана. Внутренняя цветная заливка обходит часть внешнего тракта и потому полезна для локализации. Её успех не подтверждает каждый входной порт и все режимы работы.

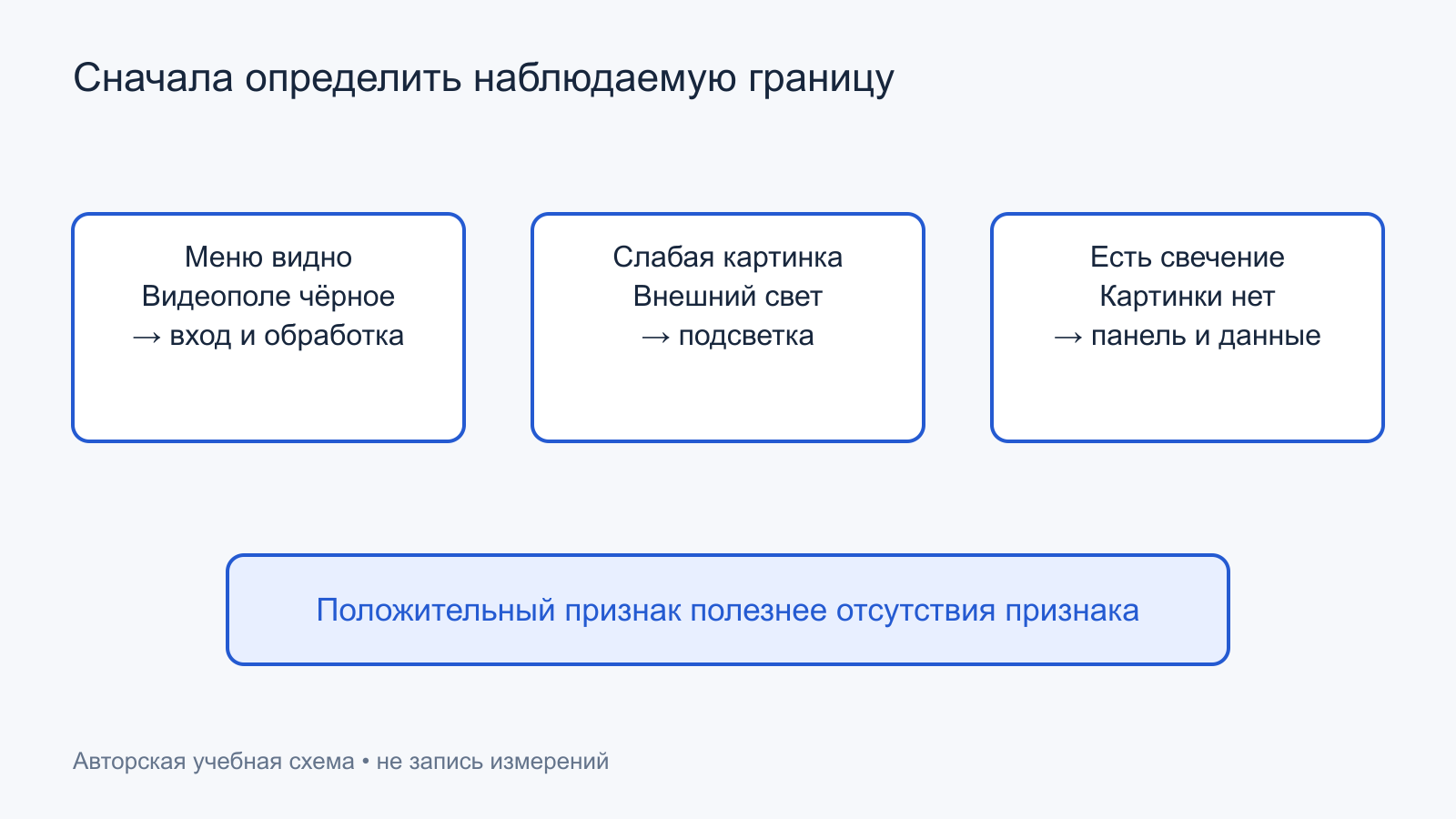

Экранное меню, сообщение об отсутствии сигнала и диагностические поля — разные источники изображения. Если меню устойчиво видно поверх чёрного видеополя, панель и подсветка уже умеют формировать некоторую картинку. Тогда сначала исследуют вход, распознавание режима и обработку видео. Если не видно даже меню, круг причин шире.
Почему обнаружение дисплея не равно его готовности
Служебная часть интерфейса может питаться и работать иначе, чем основная обработка. Источник читает возможности экрана, но это ещё не подтверждает, что монитор принял выбранный поток, вывел данные на панель и включил свет. В записи полезно разделить «определяется системой», «получает видеорежим» и «показывает изображение». Это три разных утверждения.
Если система предлагает ожидаемое разрешение, проверяют фактический выбранный режим и сообщение монитора о входе. Сохранённый профиль дисплея может оставаться в операционной системе после изменения соединения. Поэтому список настроек на компьютере не является самостоятельным электрическим измерением. При проверке важнее реакция на реальное подключение и повторяемый результат.
Разделить изображение и свет
В LCD жидкие кристаллы управляют проходящим светом, а LED-узел создаёт освещение. Работа одной части без другой даёт разные признаки. При исправной подсветке экран может оставаться равномерно светящимся чёрным или серым. При отсутствии света сформированное изображение иногда удаётся заметить только с внешним освещением.
Для такой проверки на работающий экран направляют обычный фонарь снаружи под подходящим углом, не давят на поверхность и не разбирают оптический пакет. Ищут узнаваемый элемент: меню, курсор, окно. Положительное наблюдение означает, что хотя бы часть изображения формируется. Оно делает исследование подсветки приоритетным, но не подтверждает исправность всей панели во всех режимах.
Отрицательный результат слабее: изображение может быть слишком тёмным, экран — иметь неудобное покрытие, а выбранный фон — не содержать заметных деталей. Поэтому фраза «фонарём ничего не видно» не доказывает отказ матрицы. Нужно учитывать освещение, контент и наличие меню, не превращая один бытовой опыт в универсальный тест.
У локальной подсветки поведение усложняется: отдельные зоны могут гаснуть штатно в зависимости от содержания. Проверка проводится на понятном тестовом поле с известными настройками. Автоматическую яркость и энергосберегающие функции фиксируют, а при допустимости временно отключают как отдельное изменение. После диагностики исходные настройки восстанавливают или документируют новые.

Как устроено включение подсветки
Типовой LED-драйвер получает питание, разрешение работы и задание яркости. Яркость может задаваться импульсным сигналом, аналоговым уровнем или командами цифрового интерфейса. Конкретные названия выводов и активные уровни определяются схемой. Отсутствие импульсов на предполагаемой линии PWM не всегда означает ошибку: в этой реализации может использоваться другой способ управления.
LED-цепи обычно питаются стабилизируемым током, а необходимое напряжение зависит от числа светодиодов, температуры и режима. Поэтому на выходе драйвера нельзя ожидать универсальные «правильные вольты». Некоторые схемы способны создавать опасное напряжение, в том числе при отключённой нагрузке. Измерения требуют соответствующих приборов, пробников и сервисной процедуры.
В качестве примера архитектуры полезен даташит TI TPS61196: у него раздельно представлены управление, регулирование тока и обнаружение аварий. Это пример принципов, а не утверждение, что такая микросхема установлена в любом мониторе. Последовательность и пороги защит проверяют по фактическому драйверу.
Краткая вспышка с последующим отключением может быть реакцией защиты на обрыв, короткое замыкание или несоответствие LED-ветвей. Но похожий результат даёт исчезнувшее разрешение от основной платы либо просадка источника. До замены планок важно выяснить, что изменяется первым: питание, команда или сообщение об аварии.
Чего не показывает обычный замер мультиметром
Если драйвер запускается и выключается за короткое время, мультиметр может показать усреднённое, скачущие цифры или почти ноль. По такому числу нельзя восстановить амплитуду и длительность запуска. Осциллограф помогает увидеть последовательность, но только при правильном выборе точки отсчёта и соблюдении допустимых напряжений.
Зажим земли обычного сетевого осциллографа обычно связан с защитным заземлением. Его нельзя подключать к произвольной точке первичной части блока питания или плавающему выходу. Защитный проводник PE не отключают ради измерения. Нужный метод выбирают по топологии устройства, а не по желанию увидеть сигнал любой ценой.
Проверка LED-линеек специальным источником также не универсальна. Необходимо знать допустимый ток, напряжение, соединение ветвей и ограничения конкретного модуля. Слепое подключение тестера к неизвестному разъёму способно повредить светодиоды или электронику. Нельзя заменять управляемую диагностику прямой подачей питания от случайного адаптера.
Точно так же нельзя принудительно поднимать разрешение или отключать защиту, чтобы экран «не гас». Если остановка вызвана аварией, обход меняет её последствия и уничтожает важный диагностический признак. Для проверки сначала наблюдают штатную последовательность и изучают документацию, а не заставляют узел продолжать работу.
Ненулевое напряжение не всегда означает рабочий источник
На отключённом выходе может оставаться заряд конденсатора или появляться напряжение через слабый паразитный путь. Высокоомный мультиметр покажет его, но это не подтвердит способность узла питать штатную нагрузку. С другой стороны, произвольный нагрузочный резистор на неизвестном выводе способен нарушить режим или повредить цепь. Проверку проводят только с пониманием назначения точки.
Для низковольтного питания полезно сопоставлять напряжение у источника и у нагрузки в момент запуска. Падение на разъёме или дорожке может проявиться только при включении светового узла. Если оба измерения сделаны в разное время, их разность нельзя уверенно приписать сопротивлению соединения. Последовательность и общая точка отсчёта должны быть согласованы.
Когда подсветка работает, а изображения нет
Здесь исследуют основной видеотракт, интерфейс панели и её питания. Наличие свечения подтверждает световой путь лишь в наблюдаемый момент. Оно ничего не говорит о поступлении данных на панель, работе таймингового контроллера и состоянии напряжений управления пикселями.
У разных LCD могут присутствовать отдельные положительные, отрицательные и общие опорные напряжения. Их нельзя угадывать по похожей плате. TI TPS65150 показывает пример набора LCD-питаний и буфера VCOM. Значения и порядок включения конкретной матрицы устанавливают по её документации и схеме устройства.
Предохранитель панели проверяют вместе с причиной его срабатывания. Замена перемычкой лишает цепь предусмотренного ограничения и может расширить повреждение. Если напряжение до защитного элемента есть, а после отсутствует, это локализует участок, но не объясняет, почему он разорван. Возможны повреждённая панель, преобразователь или последствия неправильного подключения.
Шлейф проверяют после безопасного отключения питания по сервисному руководству: фиксация, ориентация, состояние контактов, повреждения у изгиба. Подключение или извлечение внутреннего кабеля под напряжением способно нарушить последовательность и повредить узлы. Привычная внешняя возможность горячего подключения видеокабеля не переносится на внутренний разъём матрицы.
Учебная последовательность: логотип вспыхнул и пропал

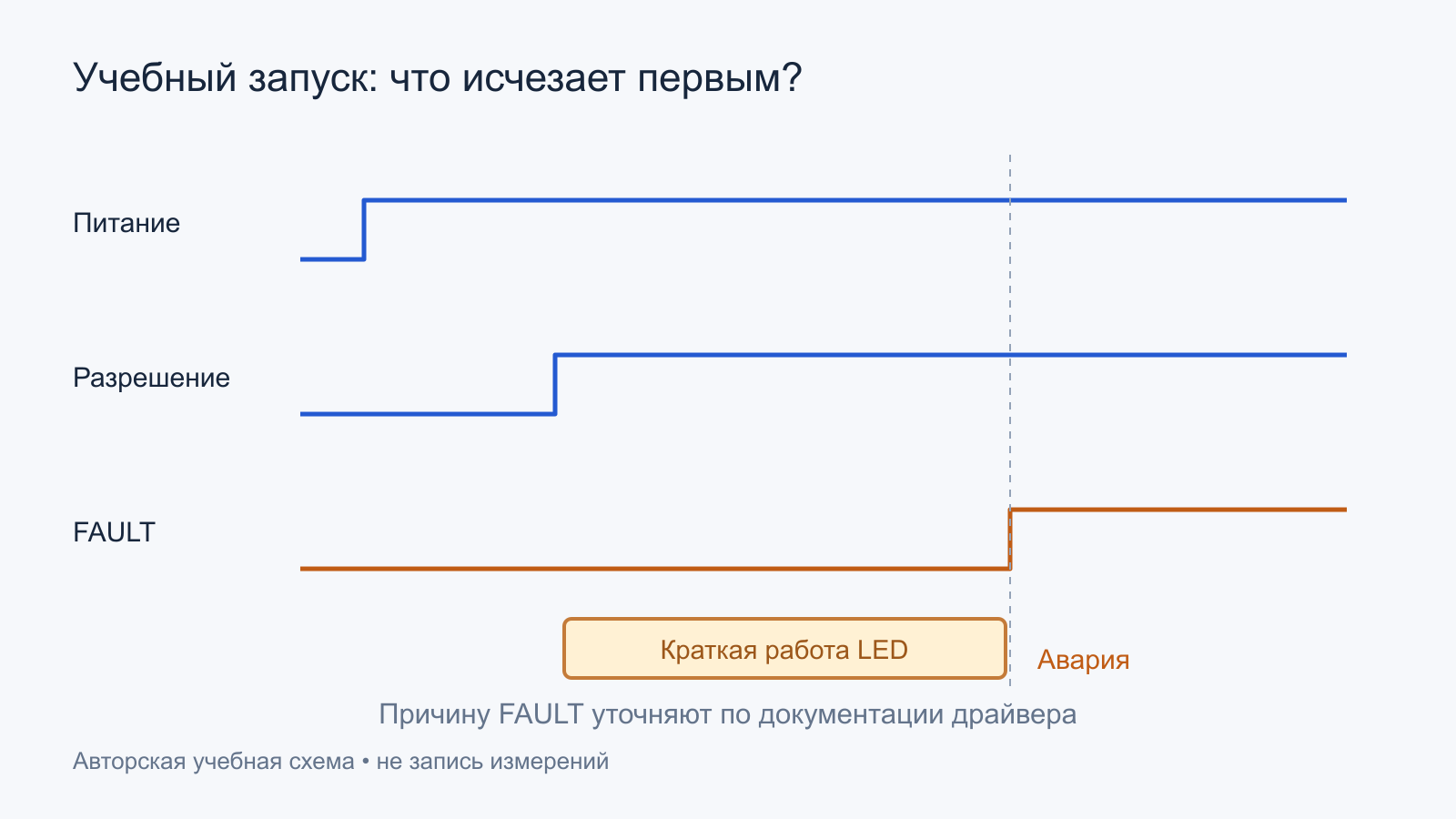

Рассмотрим условный монитор. При включении логотип виден около половины секунды, затем экран темнеет. Индикатор остаётся в рабочем состоянии, а при внешнем освещении различимо меню. Это не описание измеренного ремонта, а пример выбора следующей проверки. Уже есть основания предполагать, что запуск изображения проходит, а свет перестаёт работать.
Допустим, корректная запись показала: разрешение подсветки остаётся активным, её входное питание не проседает, после короткой попытки появляется сигнал аварии. Такая комбинация делает приоритетными драйвер и его нагрузку. Но сам сигнал FAULT не указывает на единственную деталь. Расшифровка зависит от контроллера; общая линия может объединять несколько событий.
Если в другом опыте первым падает разрешение, а FAULT не появляется, направление меняется. Основная плата могла получить ошибку панели, потерять входной сигнал или уйти в защитный режим. В этом случае замена LED-линеек только по факту краткой вспышки не обоснована. Временная связь сигналов полезнее их отдельных статических значений.
Третий вариант — при старте подсветки проседает общий источник и перезапускается обработка видео. Тогда исчезновение картинки и света является следствием общей проблемы питания. Проверяют входные соединения, преобразование и нагрузку, не назначая виновной ту часть, которая последней погасла.
Для такого сценария полезна краткая карта фактов: экранное меню различимо; разрешение активно; питание не выходит из допуска; авария появляется после начала тока LED. Каждая строка должна иметь способ проверки. Если одну из них пока только предполагают, это прямо отмечают. Карта не заменяет измерений, зато препятствует превращению нескольких правдоподобных догадок в якобы доказанную причину.

Отдельные особенности ноутбуков и моноблоков
Встроенный экран может отключаться по датчику крышки, настройке энергосбережения или команде встроенного контроллера. Рабочий внешний дисплей подтверждает часть графического тракта, но не проверяет внутренний интерфейс и подсветку. Неисправность шлейфа у петли также может затрагивать питание, данные и управление одновременно.
Зависимость от положения крышки фиксируют в штатном диапазоне без силового изгиба. Для осмотра кабеля отключают источники по руководству; у ноутбука одного выключения кнопкой недостаточно для признания всех цепей обесточенными. Состояние батареи и дежурных напряжений учитывают перед разъединением.
Пустой экран при сохранении подсветки может сопровождать не только локальную неисправность дисплея, но и отсутствие завершения загрузки компьютера. Поэтому проверяют самостоятельные признаки старта: диагностические коды, звук, доступность системы, реакцию внешнего выхода. Ни один признак в одиночку не заменяет полной картины.
Замена подсветки требует проверить весь оптический узел
Разборка LCD связана с хрупким стеклом, тонкими соединениями и несколькими слоями светораспределения. Перестановка или загрязнение плёнок может дать пятна при исправной электронике. Если выполняется такая работа, положение слоёв сохраняют, стекло поддерживают предусмотренным способом и не используют его как опору для инструмента.
Сменные LED-линейки должны соответствовать электрической и механической конструкции: соединению, току, размещению, оптике и теплоотводу. Совпадение длины не гарантирует совместимость. После замены одного отказавшего элемента оставшиеся могут иметь иной ресурс, но решение о составе замены принимают по состоянию и документации, без обещания одинаковой долговечности всех вариантов.
Яркость после ремонта оценивают на нескольких полях и уровнях. Ищут не только свет, но и равномерность, пятна, локальный перегрев и повторное отключение. Максимальная яркость не является единственным режимом: некоторые дефекты проявляются при малом заполнении PWM или переходе из ожидания.
Что должно подтвердить результат
Проверяют холодное включение, повторный старт, выход из сна, экранное меню и реальный видеосигнал. Используют поддерживаемые режимы и окончательную сборку корпуса. Если исследовался один вход, остальные не объявляют проверенными автоматически. Для плавающего дефекта длительность наблюдения соотносят с прежней частотой отказа.
Сохраняют также установленный уровень яркости и время до повторного отключения, если оно было. Без этих условий два внешне одинаковых прогона могут нагружать подсветку и источник по-разному, а сравнение потеряет смысл.
- Исходный симптом описан отдельно для картинки, света и состояния питания.
- Внешний тракт проверен контролируемыми заменами и внутренней диагностикой.
- Причина отключения подсветки исследована без обхода защит.
- При необходимости проверены питания панели, шлейф и последовательность управления.
- После вмешательства сохранены оптика, крепления, изоляция и охлаждение.
- В выводе перечислены проверенные режимы и оставшиеся ограничения.
Хорошая диагностика чёрного экрана заканчивается объяснением конкретной цепочки: что продолжало работать, какое условие исчезло первым и какая проверка связала его с неисправным участком. Тогда появившаяся картинка становится подтверждённым результатом ремонта в заданных условиях, а не случайным удачным включением.
Официальные источники
- Dell — How to Run a Diagnostic Test on a Dell Monitor.
- Texas Instruments — TPS61196, 6-String WLED Driver: пример управления LED-ветвями и защит.
- Texas Instruments — TPS65150 LCD Bias IC With VCOM Buffer: пример питания LCD; параметры не универсальны для панелей.
