Плавающие неисправности: устройство то работает, то нет

Самый неудобный отказ — тот, который исчезает к моменту измерения. Устройство выдерживает короткую проверку, затем зависает после прогрева, перестаёт видеть датчик при движении кабеля или иногда перезапускается во время включения нагрузки. Замена подозрительных деталей без воспроизведения превращает ремонт в длинную серию совпадений.

Плавающая неисправность требует управляемого эксперимента. Нужно связать отказ с условиями, поймать событие измерением и проверить, что именно предшествует нарушению работы. Ниже речь прежде всего об изолированных низковольтных устройствах. Открытую сетевую часть, повреждённые аккумуляторы и высокоэнергетические цепи нельзя исследовать теми же приёмами без специальной подготовки.

Содержание статьи

1. Неисправность редко бывает случайной для самой схемы
2. Построить матрицу условий
3. Начать с контактов и питания
4. Выбрать прибор по длительности события
5. Условный пример: перезапуск при подключении модуля
6. Температура помогает локализовать, но не устанавливает причину
7. Как не принять помеху измерения за отказ
8. Сделать записи сопоставимыми
9. Подтверждение ремонта требует повторов
10. Первичные источники
11. Читайте также

Неисправность редко бывает случайной для самой схемы

«То работает, то нет» обычно означает, что не замечено меняющееся условие. Температура влияет на параметры компонентов и механические соединения; нагрузка — на потребление и переходные процессы; положение кабеля — на контакт; порядок включения — на сброс и последовательность питания. Иногда условие создаёт измерительный прибор или подключённый компьютер.

Сначала составляют журнал событий. Для каждого запуска записывают время, температуру окружающей среды, конфигурацию, команды и длительность до отказа. Полезно сохранять видео индикации и доступные журналы устройства. Формулировка «отключилось через 18 минут после холодного включения» информативнее, чем «после долгой работы».

Наблюдения разделяют на три группы: внешнее событие, электрическое изменение и потеря функции. Например: включение исполнительного модуля → провал локального питания → сброс процессора. Пока измерен только последний пункт, все объяснения первой части остаются гипотезами.

Построить матрицу условий

Меняют по одной переменной. Если одновременно заменить источник, нагреть плату и переподключить шлейф, успешный запуск не покажет причину. Удобно начать с нескольких осей: холодное/прогретое состояние, малая/рабочая нагрузка, автономная работа/подключённый интерфейс, неподвижный кабель/допустимое движение.

Если таблица не помещается на экране, её можно прокрутить по горизонтали.

Нельзя путать матрицу с испытанием на разрушение. Плату не изгибают и не простукивают металлическим предметом под питанием. Нагрев не должен выходить за допустимые температуры компонентов и материалов. В неизвестной конструкции даже локальный горячий воздух может повредить разъём, батарею, пластик или изменить сразу несколько неисправных узлов.

Начать с контактов и питания

Прозвонка обнаруживает полный обрыв, но плохо характеризует контакт при рабочем токе. Окисленный разъём может пропускать малый тестовый ток и давать значительное падение в работе. Измерение напряжения непосредственно между двумя сторонами контакта под известной нагрузкой помогает отличить сопротивление соединения от неисправности расположенного дальше преобразователя.

Также проверяют пайку тяжёлых деталей, кабель у ввода, ответную часть разъёма и механическую фиксацию. Трещина может закрываться при нажатии щупом, поэтому само измерение иногда восстанавливает работу. Если симптом пропал после разборки, сохраняют этот факт, но не объявляют устройство исправным.

Питание контролируют в точке потребителя. Стабильные 12 В на адаптере не исключают провал на плате, а правильное среднее значение 3,3 В не исключает короткого нарушения. Полезно одновременно наблюдать вход, локальную шину и сброс: это помогает отличить первичную проблему питания от реакции системы.

Выбрать прибор по длительности события

Мультиметр подходит для медленного дрейфа, падения на контактах и долгих провалов. Режим MIN/MAX или регистрация могут сохранить экстремум, но имеют конкретное время отклика. Частота обновления экрана, частота записи и минимальная длительность обнаруживаемого импульса — разные характеристики. Их проверяют по инструкции именно своего прибора.

Если возможен короткий импульс, используют осциллограф с подходящим способом подключения. Триггер задают по событию: падение питания ниже выбранного уровня, импульс сброса или ненормальная длительность сигнала. Предыстория записи нужна, чтобы увидеть причину до отказа, а не только восстановление после него.

Для редкого события полезны одиночный запуск, сегментированная память или длительная регистрация — если они доступны. Увеличение времени записи может снизить частоту дискретизации; поэтому проверяют, сохранено ли разрешение для интересующего импульса. Между записями у прибора бывают интервалы, когда событие не захватывается. Отсутствие пойманного провала не доказывает, что его не было.

Условный пример: перезапуск при подключении модуля

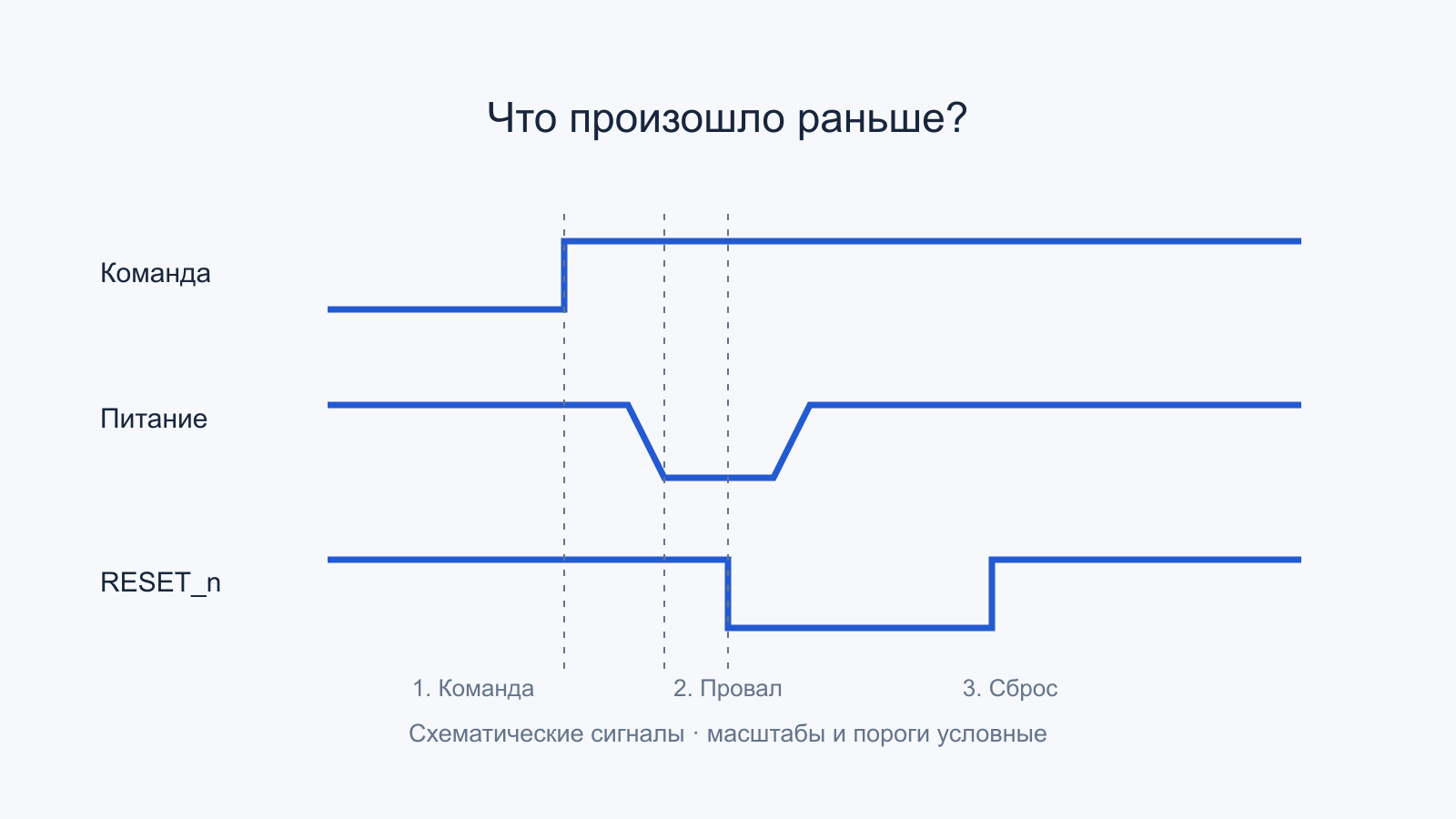

Представим учебный контроллер с питанием 3,3 В. Иногда при включении внешнего модуля он перезапускается. Мультиметр показывает почти постоянное значение. Одна гипотеза — кратковременная просадка; другая — импульс на линии RESET; третья — программный сторожевой таймер после зависания обмена.

Осциллограф запускают по активному фронту сброса и сохраняют достаточную предысторию. Одновременно записывают локальное питание и команду включения модуля. Допустим, в условной записи питание проседает до 2,85 В на 60 мкс до активации сброса. Это показывает последовательность событий, но не доказывает, что любой процессор или супервизор обязан реагировать на такой импульс.

Проверяют допустимое питание конкретного процессора, порог и временную характеристику супервизора. Затем сравнивают напряжение до и после кабеля, вход преобразователя и его выход. Если провал присутствует только после разъёма, изучают контакт; если вход стабилен, а выход проседает, исследуют преобразователь, развязку и нагрузку. Все числа здесь иллюстративны и не задают универсальных порогов.

Если RESET активируется при стабильном питании, приоритет меняется: ручной сброс, внешний супервизор, помеха, программная причина. Статус причины сброса в регистре контроллера может помочь, если он доступен и корректно считывается до очистки. Одного слова «watchdog» в журнале недостаточно: зависание могло возникнуть вследствие аппаратной ошибки.

Температура помогает локализовать, но не устанавливает причину

Начинают с естественного прогрева в нормальном режиме, измеряя температуру и время. Если изменение воспроизводится, допустимое локальное тепловое воздействие выполняют постепенно и ограничивают одним участком. Нельзя направлять нагрев на литиевые элементы или проводить такие опыты рядом с горючими жидкостями.

Охлаждающие аэрозоли могут давать конденсат и температурный удар. После образования влаги питание снимают; возобновлять работу можно после безопасного высыхания и оценки состояния. Изменение после охлаждения не доказывает отказ именно того корпуса, на который попала струя: охлаждаются дорожки, соседние элементы и соединения.

Если устройство реагирует на нагрев BGA, возможны дефекты пайки, изменение параметров самого кристалла, контактов, конденсаторов или питания. «Прогрев помог» — наблюдение, а не окончательный диагноз. Необратимый массовый прогрев до установления причины способен стереть полезные признаки и создать новые повреждения.

Как не принять помеху измерения за отказ

Длинный провод земли щупа образует измерительную петлю и может добавлять выбросы. Применяют короткое допустимое соединение с установленным общим проводом, проверяют компенсацию и коэффициент деления. Подключение программатора или USB иногда меняет поведение за счёт общей земли либо подпитки через сигнальные выводы. Поэтому конфигурацию измерений тоже заносят в журнал.

У обычного настольного осциллографа земли каналов часто соединены между собой и с PE. Два зажима на разных потенциалах создадут замыкание. Защитное заземление не отключают; для плавающих узлов применяют предназначенные для этого средства с достаточными характеристиками. Неопределённая изоляция — причина остановиться до подключения.

Сделать записи сопоставимыми

Для длинного наблюдения задают единое начало отсчёта: подачу питания, команду или достижение температуры. Сохраняют одинаковые интервалы между включениями. Если в одном опыте конденсаторы полностью разрядились, а в другом устройство включили сразу, стартовые условия различаются. Это особенно заметно в схемах с резервным питанием, супервизорами и медленно разряжающимися линиями.

Если частота отказа меняется после подключения измерителя, сначала исследуют это влияние. Входная ёмкость щупа может подавлять узкий импульс, контакт щупа — механически замыкать трещину, а общий провод — менять путь помехи. Полезно сравнить поведение с подключённым щупом и без него при одинаковой процедуре. Сам факт изменения — дополнительная зацепка, но не разрешение оставлять случайный провод как «исправление».

При регистрации температуры отмечают место датчика и способ крепления. Температура корпуса не равна температуре кристалла, а показания тепловизора зависят от поверхности и отражений. Тёплая область может указывать на перегруженный потребитель, плохой контакт или нормальную работу силового узла. Сравнение одинаковых участков в одинаковом режиме полезнее случайного максимального числа.

Заранее задают условия остановки опыта: выход напряжения за рабочий диапазон, быстрый неконтролируемый рост температуры, запах, деформация батареи или появление проводящей влаги. Нельзя продолжать длительную запись только ради статистики, если она усугубляет повреждение. В таком случае безопасно полученная неполная информация полезнее разрушенного устройства и утраченной причины.

Подтверждение ремонта требует повторов

Проверяют именно условия, которые раньше вызывали отказ: холодные старты, прогрев, команды, кабели и рабочую нагрузку. Сохраняют сопоставимые записи до и после вмешательства. Число повторов и длительность выбирают по характеру отказа; несколько успешных запусков не доказывают абсолютную надёжность устройства.

Например, если до ремонта отказ возникал в среднем после десятков циклов, три цикла после замены разъёма дают слабое подтверждение. При редких событиях разумно указать фактический объём наблюдения: «выполнено столько-то циклов в таких-то условиях, отказ не воспроизвёлся». Это точнее обещания, что проблема не вернётся.

1. Сформулировать наблюдаемый отказ и время его появления.
2. Составить матрицу условий без разрушительных воздействий.
3. Проверить контакты, локальное питание и конфигурацию внешних соединений.
4. Выбрать регистрацию с подходящим временным разрешением.
5. Установить последовательность событий и проверить одну гипотезу за раз.
6. Повторить исходные условия после ремонта и записать пределы проверки.

Основной инструмент поиска плавающей неисправности — воспроизводимость. Измерительный прибор становится полезным тогда, когда заранее понятно, какое событие он должен сохранить и какой следующий опыт позволит отличить причину от следствия.

Первичные источники

• Tektronix: Oscilloscope Systems and Controls — запуск, предыстория и захват событий.
• Analog Devices: How Voltage Supervisors Address Power Supply Noise and Glitches — реакция супервизоров на длительность и глубину нарушений питания.
• Tektronix: ABCs of Probes — влияние подключения щупа и требования безопасности.
