Короткое замыкание на плате: от подозрения до найденного компонента
Мультиметр пищит между питанием и общим проводом. Это повод разобраться в цепи, но ещё не доказательство короткого замыкания. В одной линии низкое сопротивление означает пробитый конденсатор, в другой — нормальную нагрузку мощного процессора, в третьей — кратковременный заряд большой ёмкости от измерителя.
Поиск короткого замыкания состоит из отдельных задач: подтвердить ненормальный путь тока, определить его участок, найти конкретный элемент и проверить причину повреждения. Пропуск любого этапа приводит к ненужной выпайке или вторичному отказу. Рассмотрим метод для изолированных низковольтных плат; он не предназначен для подачи внешнего питания в первичную сетевую часть.
Содержание статьи
- Прозвонка не измеряет «исправность»
- Установить, какая именно линия подозрительна
- Разделять цепь по осмысленным границам
- Подача внешнего питания — только после анализа сети
- Тепло показывает место потерь, а не автоматически виновную деталь
- Условный пример: распределение потерь
- Почему градиент напряжения иногда вводит в заблуждение
- Снять компонент и получить доказательство
- Памятка перед поиском
- Первичные источники
- Читайте также
Прозвонка не измеряет «исправность»
Звуковой режим срабатывает ниже порога, заданного производителем мультиметра. У разных приборов этот порог и алгоритм различаются. Сигнал сообщает о достаточно малом измеренном сопротивлении, а не о соответствии схемы её рабочему режиму. Поэтому сохраняют численное значение и условия, а не только наблюдение «пищит».
На линии питания параллельно соединены конденсаторы, микросхемы, защитные элементы и другие цепи. При касании щупов прибор заряжает ёмкости; показание может расти. Полупроводниковые переходы делают результат зависимым от полярности и тестового напряжения. Низкое значение в диодном режиме нельзя напрямую переводить в сопротивление нагрузки при рабочем питании.
Перед пассивными измерениями отключают адаптер, батарею, резервные элементы и внешние кабели, способные подпитывать плату. Конденсаторы безопасно разряжают подходящей цепью, проверяют остаточное напряжение и возможность повторной подпитки. Отвёрткой их не замыкают. Повреждённый литиевый элемент сначала требует безопасного обращения, а не эксперимента с лабораторным источником.
Установить, какая именно линия подозрительна
Сначала находят общий провод и границы питания. Входные 12 В, выход 3,3 В и питание ядра — разные сети. Дроссель преобразователя может соединять выход с силовым узлом, ферритовая бусина разделяет участки по высокой частоте, а нулевой резистор служит перемычкой. Их назначение проверяют по соединениям и документации.
Измеряют подозрительную линию в обеих полярностях одинаковым прибором и ждут установления показания. Сравнивают с одинаковой исправной платой, если она доступна. Для процессорных шин особенно важно отказаться от универсального порога сопротивления: нормальная линия с большим числом транзисторов может выглядеть для омметра необычно низкоомной.
Признаки, усиливающие подозрение: существенное отличие от исправной ревизии, почти неизменное низкое сопротивление в обоих направлениях, отказ запуска с перегрузкой, повреждённый элемент на этой сети. Но даже их сочетание ещё не называет компонент. Устройство может находиться в штатном режиме, который неизвестен ремонтирующему.
Разделять цепь по осмысленным границам
Сначала исключают внешние модули и кабели. Затем определяют, можно ли безопасно разделить сеть по разъёму, перемычке, бусине или выходному дросселю. На обесточенной и разряженной плате отсоединяют выбранный элемент, сохраняют его ориентацию и повторяют измерения с двух сторон.
Если низкое сопротивление осталось на стороне нагрузки, поиск сосредоточен там. Если на стороне преобразователя — проверяют ключи, вход и связанные цепи. Пробой верхнего ключа может соединить вход с выходом и повредить потребителей. Поэтому найденный короткий конденсатор не освобождает от проверки, не подавалось ли на шину чрезмерное напряжение.
После размыкания обратной связи или силового пути нельзя просто включать преобразователь «посмотреть». Его поведение может стать нештатным. Для последующих опытов требуется восстановить корректную конфигурацию либо следовать предусмотренной производителем методике. Отсоединённый дроссель — диагностическая граница, а не разрешение на произвольное включение.
Подача внешнего питания — только после анализа сети
Ограниченный внешний ток иногда помогает найти нагревающийся дефект. Однако совет «подайте столько-то вольт и несколько ампер» без сведений о плате опасен. Допустимые напряжение, ток и время определяются самым уязвимым элементом сети, дорожками, разъёмами и возможными путями в соседние шины. Универсального безопасного набора значений нет.
Перед таким опытом устанавливают номинал линии, пределы подключённых микросхем, полярность, обратные пути через преобразователь и защитные диоды. Штатное питание и батареи отключают, исследуемый участок при необходимости изолируют. Нельзя считать, что подача на шину её обычного напряжения безопасна: другие питания могут отсутствовать, а ток пойдёт через сигнальные защиты в обесточенный узел.
Источник должен позволять управлять ограничением, а напряжение контролируют непосредственно на плате. Проверяют переходные процессы источника, надёжность проводов и отсутствие выброса при подключении. Начальные условия выбирают для конкретной схемы и постепенно оценивают реакцию. Если параметры сети неизвестны, безопаснее продолжить пассивное разделение, а не увеличивать ток до заметного нагрева.
Опыт прекращают при непредусмотренном росте напряжения соседней шины, быстром нагреве дорожки, запахе, изменении цвета или нестабильном контакте. Не оставляют подачу без наблюдения. Высокий ток может прожечь дефект и сделать его временно невидимым, одновременно разрушив внутренний слой платы.
Тепло показывает место потерь, а не автоматически виновную деталь
Тепловизор помогает увидеть небольшой локальный нагрев, но учитывают отражения, поверхность и разрешение. Металлический экран может отражать окружающие предметы, а мелкий конденсатор занимать меньше одного пикселя. Сравнивают развитие нагрева во времени и подтверждают электрическую связь области с исследуемой сетью.
Горячая микросхема может быть неисправной, а может штатно проводить ток в другой узел через внутренний диод. Нагретая ферритовая бусина может находиться на пути к дефекту. Если сопротивление замыкания почти нулевое, основная мощность выделится в проводах и дорожках: P = I²R. Отсутствие яркой горячей точки не означает отсутствие короткого замыкания.
Не используют горючие жидкости на включённой плате как замену контролируемому наблюдению. Случайное охлаждение, влажность и прикосновение пальцем дают плохо воспроизводимые данные и добавляют риски. При доступном увеличении визуальный поиск треснувшего MLCC или припойной перемычки иногда оказывается продуктивнее дальнейшего повышения мощности.
Условный пример: распределение потерь
В учебной изолированной цепи последовательно находятся контакт сопротивлением 0,20 Ом, участок дорожки 0,05 Ом и дефект 0,01 Ом. Пусть при безопасно выбранном для этой модели токе 0,10 А потери составят соответственно 2 мВт, 0,5 мВт и 0,1 мВт. Все значения получены по P = I²R. Наиболее горячее место может оказаться далеко от самого дефекта.
Падения напряжения составят 20 мВ, 5 мВ и 1 мВ. Измерение малых разностей вдоль пути тока иногда помогает понять, в какую ветвь он уходит. Но это условная демонстрация физики, а не рекомендуемые настройки для реальной платы. При малых напряжениях погрешности, контакт щупа и термоЭДС могут оказаться сопоставимы с полезным сигналом.
Четырёхпроводное измерение отделяет токовые провода от измерительных и уменьшает влияние их сопротивления. Оно полезно для оценки низкоомного соединения, но не превращает параллельную сеть в один резистор. Для локализации важна топология: на широком многослойном полигоне ток может распределяться по нескольким путям.
Почему градиент напряжения иногда вводит в заблуждение

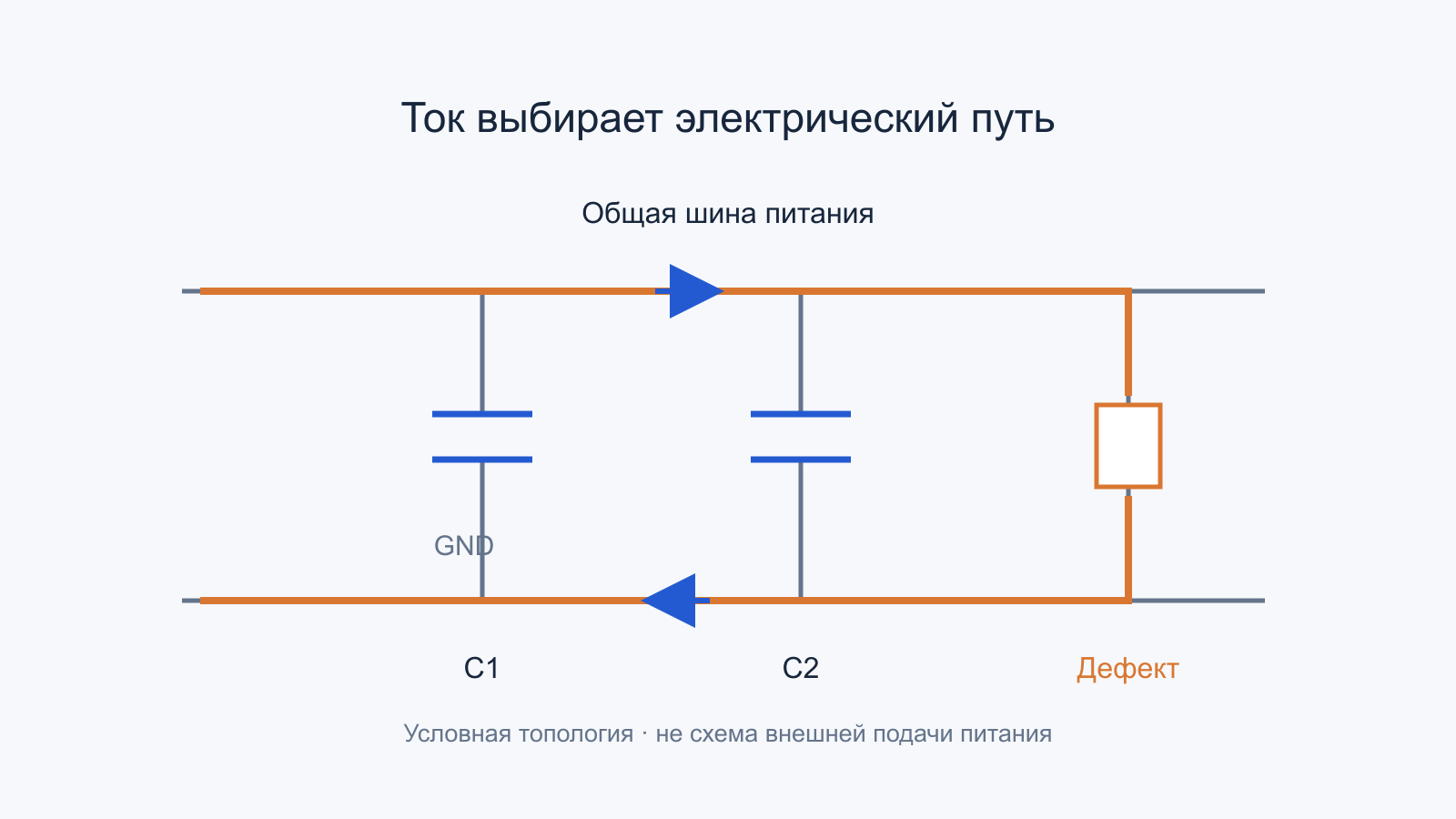

Измерение милливольтов вдоль шины имеет смысл только при известном направлении и стабильности тока. Если одна ветвь уходит на другую сторону платы или внутренний слой, ближайшая к дефекту точка на фотографии не обязана иметь наибольшее падение. Измеряют отдельные участки между определёнными узлами, а не ищут просто «самое маленькое число» относительно случайной земли.
Переходное сопротивление измерительного контакта, оксид на площадке и движение щупа могут давать сопоставимое изменение. Для повторяемости выбирают чистые доступные точки, сохраняют положение токовых проводов и контролируют общий ток. Автоматический выбор диапазона иногда замедляет наблюдение, поэтому подходящий фиксированный диапазон может быть удобнее, если он не перегружается.
Отдельный риск — принять низкую температуру дефекта за его отсутствие. Для очень малой мощности тепловой контраст недостаточен; медный полигон быстро распределяет тепло, а экран скрывает источник. В такой ситуации возвращаются к разделению сети и проверке компонентов. Повышение тока ради яркой картинки не является обязательным следующим шагом.
Нужно сохранять исходные показания до снятия каждого элемента. Если последовательно удалить несколько деталей и только затем обнаружить исчезновение замыкания, установить виновника сложнее. Снятые элементы раскладывают по обозначениям, проверяют отдельно и не смешивают с исправными аналогами. Это особенно важно для внешне одинаковых немаркированных керамических конденсаторов.
Снять компонент и получить доказательство
Подозрительный элемент снимают после фотографирования и маркировки. Затем отдельно измеряют его и плату. Если низкое сопротивление исчезло с платы и подтверждено на снятой детали, связь дефекта с компонентом обоснована. Если осталось, возможны несколько повреждений либо ошибочная локализация. Отсутствующая деталь также может просто разорвать путь к дефекту.
Для конденсатора проверяют, действительно ли он стоял параллельно шине; для защитного элемента — не было ли перенапряжения; для ключа — состояние драйвера и нагрузки. Замена должна соответствовать технологии, напряжению, току, корпусу, потерям и другим существенным параметрам. Совпадение размеров и маркировки ёмкости недостаточно.
Перед штатным включением восстанавливают разъединённые цепи, удаляют остатки пайки и снова проверяют сопротивления. Проверяют отсутствие связи входа с низковольтным выходом, если она могла возникнуть при пробое ключа. Первое включение контролируют, а затем испытывают исходную нагрузку и связанные функции.
Памятка перед поиском
- Отключить все источники и проверить отсутствие остаточного напряжения.
- Установить шину и подтвердить, что её сопротивление ненормально.
- Разделить сеть на участки с понятными электрическими границами.
- До внешней подачи изучить допустимые режимы и обратное питание соседних узлов.
- Сопоставить нагрев с путём тока и подтвердить дефект снятого элемента.
- Найти возможную причину повреждения и проверить штатную работу после ремонта.
Надёжный результат — не просто исчезнувшая прозвонка. Он включает доказанный дефект, восстановленную конфигурацию и проверку, что при нормальном питании повреждение не повторяется.
