Импульсный блок питания как система: что проверять при отказе
Если на выходе импульсного блока питания нет напряжения, неисправным может оказаться не только силовой ключ. Для работы должны одновременно выполняться условия: энергия приходит на вход, контроллер получает питание и разрешение, силовая часть передаёт энергию, обратная связь регулирует выход, а защиты не обнаруживают опасный режим.
Диагностика становится понятнее, если рассматривать источник как систему. Тогда нулевой выход, короткая попытка запуска и просадка под нагрузкой ведут к разным проверкам. Практические примеры ниже относятся к изолированному низковольтному DC/DC-узлу; первичная часть сетевого источника обсуждается как функциональная модель и область работы подготовленного специалиста.
Содержание статьи
- Сначала определить тип источника и границы изоляции
- Разложить источник на пять подсистем
- Сохранить симптом до замены деталей
- Пассивная проверка: искать последствия вместе с причиной
- Если преобразователь не пытается запускаться
- Если запуск есть, но сразу прекращается
- Если напряжение падает только под нагрузкой
- Обратная связь: не разрывать её ради эксперимента
- Отделить блок питания от неисправности потребителя
- Что проверять после восстановления
- Первичные источники
- Читайте также
Сначала определить тип источника и границы изоляции
Понижающий преобразователь на плате, обратноходовый сетевой адаптер и резонансный источник имеют разные процессы и защиты. Даже одинаковое выходное напряжение не делает их диагностику одинаковой. Определяют вход, выход, топологию, контроллер и штатную нагрузку. У многовыходного блока выясняют, какая линия регулируется непосредственно и какие зависят от общей магнитной системы.

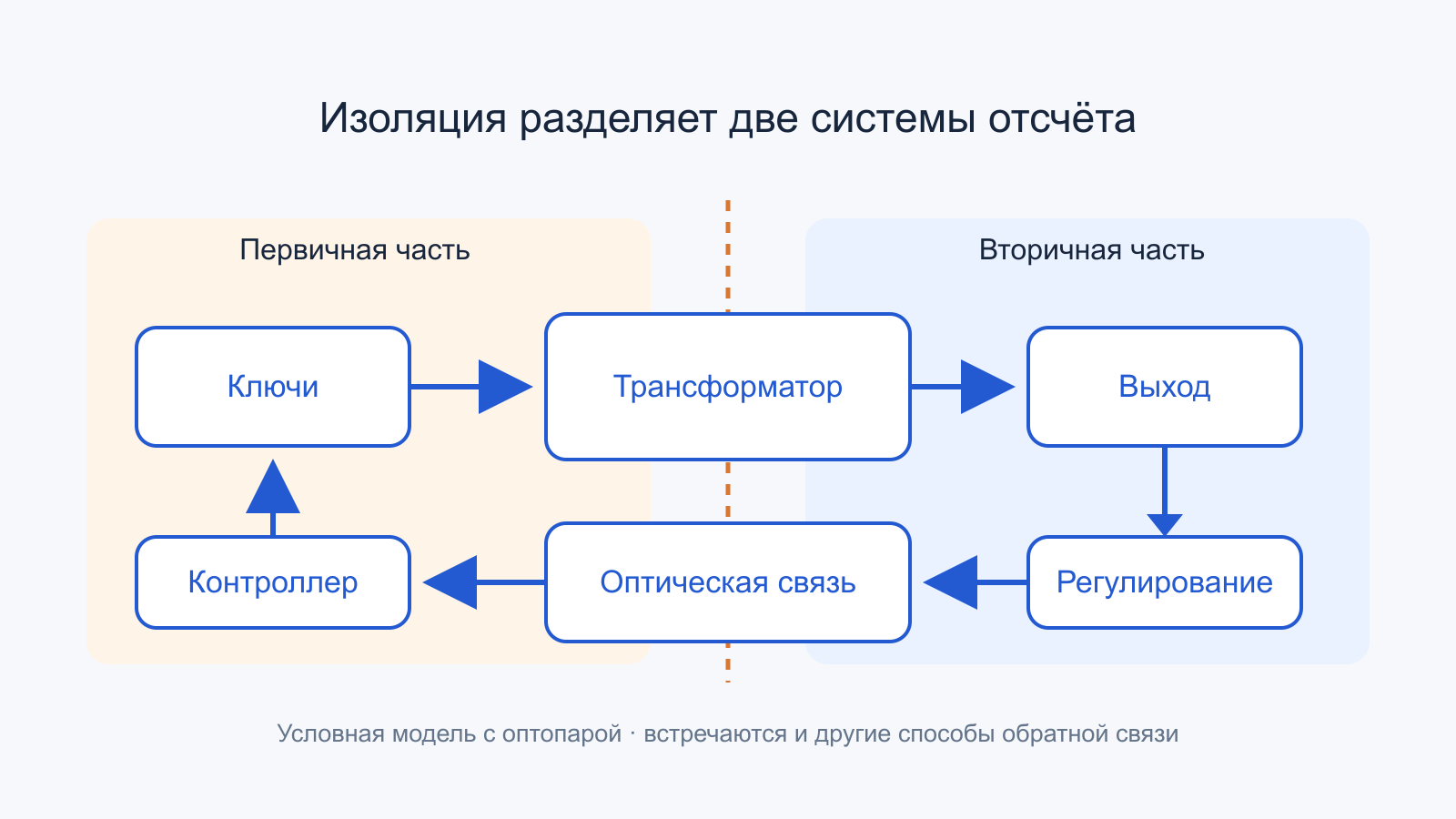

У сетевого блока входной выпрямитель и накопительные конденсаторы связаны с опасным напряжением. На них может сохраняться заряд после отключения. Первичный общий провод не равен защитному заземлению, вторичный общий провод не всегда соединён с корпусом. Видимый трансформатор сам по себе не подтверждает безопасность всех доступных цепей.
Перед пассивной проверкой отключают все источники, разряжают накопители предусмотренным способом и проверяют напряжение, включая повторную проверку после выдержки. Разрядная цепь должна выдерживать напряжение, мощность и энергию; замыкание отвёрткой недопустимо. При неизвестной изоляции, обугливании платы или повреждении защитных компонентов обычное включение прекращают.
Измерения на работающей первичной части требуют правильных пробников, оборудования, организации рабочего места и квалификации. Землю обычного осциллографа туда не подключают, PE прибора не отключают. Разделительный трансформатор не защищает от прикосновения между точками первичной цепи и не заменяет подходящий измерительный метод.
Разложить источник на пять подсистем
- Вход и защита. Разъём, предохранитель, защита от переполюсовки, фильтр, выпрямитель или входной ключ.
- Питание и запуск контроллера. Пусковая цепь, локальный конденсатор, вспомогательная обмотка либо внутренний регулятор, EN и UVLO.
- Передача энергии. Ключи, драйвер, дроссель или трансформатор, выпрямление и выходные конденсаторы.
- Регулирование. Обратная связь, делитель, усилитель ошибки, оптопара или измерение по вспомогательной обмотке.
- Защиты и взаимодействие. Ограничение тока, перенапряжение, перегрев, внешнее разрешение и сигналы состояния.
Эти подсистемы взаимозависимы. Низкий выход увеличивает запрос энергии, но контроллер может ограничить ток. Неверная обратная связь способна вызвать перенапряжение и отключение. Неисправная нагрузка может заставить полностью исправный источник циклически перезапускаться.
Сохранить симптом до замены деталей
Записывают выход без нагрузки и со штатной нагрузкой, поведение индикации, наличие повторных запусков, зависимость от температуры. Уточняют, должен ли блок работать без команды включения и требуется ли минимальная нагрузка. Некоторые источники имеют дежурный выход и отдельный основной канал, который штатно выключен.
Источник с несколькими выходами нельзя оценивать по одной произвольно нагруженной линии. Требования к распределению нагрузки берут из документации. Также проверяют внешние провода: падение на длинном кабеле может выглядеть как плохая стабилизация, хотя напряжение на плате источника соответствует режиму.
Пассивная проверка: искать последствия вместе с причиной
После безопасного отключения осматривают пайку, конденсаторы, разъёмы, силовые резисторы и участки нагрева. Проверяют входной путь, явные короткие замыкания, ключи и выпрямители с учётом параллельных цепей. Встроенный диод MOSFET и внешние защитные элементы влияют на показания мультиметра.
Перегоревший предохранитель не заменяют перемычкой или изделием с произвольно большим номиналом. Он может быть следствием пробоя силовой части. Сгоревший токовый резистор мог сопровождаться повреждением драйвера, ключа и входа контроллера. До включения проверяют связанные элементы и соответствие восстановленных деталей исходной функции.
Конденсаторы оценивают по ёмкости, потерям и утечке, когда они существенны для узла. Внешне целый пусковой конденсатор может не удерживать питание контроллера. Однако замена всех электролитов без измерений не доказывает причину и не исключает дефект нагрузки или обратной связи.
Если преобразователь не пытается запускаться
На известном низковольтном узле проверяют напряжение непосредственно на входе микросхемы, её локальное питание и сигнал разрешения. Значение на разъёме не гарантирует, что оно проходит через защитный ключ. Если EN не достигает нужного уровня, выясняют, кто его удерживает и почему.
Порог включения UVLO и рекомендуемое входное напряжение берут из документации контроллера. Номинальные 12 В на источнике бесполезны, если при попытке старта длинные провода дают провал ниже порога. Сам лабораторный источник может перейти в ограничение тока и создать искусственную неисправность.
Если питание и разрешение правильные, проверяют остальные обязательные условия конкретного контроллера: опорное напряжение, мягкий старт, внешнюю синхронизацию, защёлкнутую защиту. Отсутствие импульсов ещё не доказывает повреждение микросхемы: она может корректно исполнять запрет.
Если запуск есть, но сразу прекращается
Мультиметр иногда показывает ноль или неопределённое среднее при коротких пакетах работы. Осциллограмма подходящих доступных низковольтных точек помогает увидеть рост выхода и последующее отключение. Различают перегрузку, недостаточное питание контроллера, ошибку обратной связи и особенности режима малой нагрузки.
Hiccup обычно означает попытку работы с последующей паузой, но конкретные условия и способ сброса защиты зависят от микросхемы. Одна только периодичность не называет причину. Нормальный пакетный режим при малой нагрузке тоже содержит паузы; его оценивают по выходному напряжению и описанию режимов в даташите.
В обратноходовом источнике вспомогательная обмотка может одновременно питать контроллер и участвовать в измерении напряжений. Нарушение питания или помеха в цепи измерения способны вызвать остановку, хотя выходная нагрузка исправна. Для некоторых контроллеров существенна последовательность подачи смещения и входной энергии. Подробности относятся к конкретной схеме, а не к любому блоку с трансформатором.
Если напряжение падает только под нагрузкой
Сначала проверяют, не превышает ли нагрузка допустимую мощность и не имеет ли большого пускового тока. Затем сравнивают напряжения на входе, выходе преобразователя и непосредственно у потребителя. Это разделяет ограничение источника, потери в кабеле и проблему самого преобразования.
В учебном DC/DC-примере выход 5 В при токе 0,8 А отдаёт 4 Вт. При условно принятом КПД 85% входная мощность составит 4 / 0,85 ≈ 4,71 Вт. От входа 12 В ожидается около 0,39 А в установившемся режиме. Это оценка баланса, а не норма для любого преобразователя и не расчёт пускового пика.
Если источник ограничен существенно меньшим током, устойчивый запуск такой нагрузки может быть невозможен. Если фактическая входная мощность заметно выше ожидаемой при прежнем выходе, исследуют потери и режим, а не сразу увеличивают ограничение. Измерение входного и выходного тока должно учитывать одновременно работающие потребители.
Обратная связь: не разрывать её ради эксперимента
Обрыв нижнего или верхнего плеча делителя, дефект оптопары, неверное опорное напряжение и плохая пайка могут нарушить регулирование. Но реакция различается по топологии и контроллеру. Размыкание петли под напряжением способно поднять выход до опасного уровня; принудительное отключение защиты также не является диагностическим приёмом общего применения.
Сначала проверяют соединения без питания, затем сопоставляют доступные сигналы с документацией. Если исследование требует работы на первичной стороне или измерения плавающего ключевого узла, переходят к специализированной процедуре. Быстрая подмена микросхемы без понимания цепи обратной связи может повторно повредить и источник, и подключённую нагрузку.
Отделить блок питания от неисправности потребителя
Отключение нагрузки помогает локализовать перегрузку, если источник допускает работу в таком состоянии. Когда после отсоединения выход восстанавливается, это подтверждает зависимость от нагрузки, но не доказывает её неисправность: источник мог потерять способность отдавать штатный ток. Следующий опыт должен сравнивать с известной допустимой нагрузкой, а не только с холостым ходом.
Эквивалент нагрузки выбирают по напряжению, мощности, охлаждению и характеру потребления. Резистор не воспроизводит пуск импульсного потребителя, мотор или заряд ёмкости. Электронная нагрузка в режиме постоянного тока тоже может влиять на запуск иначе, чем реальная система. Условия испытания записывают, чтобы не приписать источнику искусственно созданную неустойчивость.
Нельзя подавать произвольное внешнее напряжение на выход отказавшего блока, пока неизвестны обратные пути через выпрямитель и синхронные ключи. Для проверки потребителя источник отделяют по понятной границе и учитывают последовательность его остальных питаний. Устройство с несколькими шинами может повреждаться от обратной подпитки даже при формально правильном напряжении одной линии.
Что проверять после восстановления
Повторяют холодный и прогретый запуск, предусмотренный диапазон нагрузки, переходы и штатное выключение. Оценивают выходное напряжение, пульсации и нагрев одинаковым методом до и после вмешательства. Проверка без нагрузки не подтверждает мощность, а несколько секунд работы не подтверждают тепловой режим.
После ремонта сетевого блока функционального запуска недостаточно для заключения о безопасности. Повреждённая изоляция, неправильный защитный конденсатор или уменьшенные зазоры могут не мешать работе. Требуется проверка по применимым сервисным требованиям и конструкции; без неё нельзя обещать безопасность эксплуатации только на основании правильного выхода.
- Установить топологию, границы изоляции и штатные условия включения.
- Сохранить симптом и проверить входной путь без питания.
- Разделить отсутствие старта, повторный запуск и просадку под нагрузкой.
- Проверить питание контроллера, разрешение, передачу энергии и обратную связь.
- Не обходить защиты и не увеличивать номиналы ради запуска.
- Подтвердить рабочий и тепловой режим, отдельно оценить безопасность конструкции.
Источник питания диагностируют по выполнению условий и направлению энергии. Такой подход помогает отличить неисправный блок от исправной защиты, реагирующей на проблему за его пределами.
