Почему микросхемы выходят из строя

Неисправная микросхема нередко становится самой заметной деталью на плате: греется, замыкает питание или перестаёт отвечать. Но место, где обнаружено повреждение, не обязательно совпадает с источником проблемы. Новый компонент может погибнуть снова, если причиной был выброс питания, неправильная последовательность включения или внешняя нагрузка.

Разбор отказа начинается с разделения трёх вещей: наблюдаемого симптома, физического механизма повреждения и события, которое этот механизм запустило. Например, короткое замыкание питания — симптом; разрушение полупроводниковой структуры — возможный механизм; неисправный источник или поданный не на тот вывод сигнал — возможная причина. Перепрыгивание через эти ступени делает диагностику убедительной на словах, но плохо проверяемой.

Содержание статьи

Электрическая перегрузка: значение имеет форма воздействия
ESD и EOS связаны, но не взаимозаменяемы
Сигнал приходит раньше питания
Перегрев — это температура кристалла и время
Деградация, соединения и окружающая среда
Как собирать доказательства
Что проверить перед установкой новой детали
Документация для проверки
Читайте также

Электрическая перегрузка: значение имеет форма воздействия

Под электрической перегрузкой, или EOS, понимают воздействие напряжения, тока или мощности за пределами допустимого режима. Опасным может быть как длительное превышение, так и короткий импульс. Условные 5 В на входе микросхемы с питанием 1,8 В способны оказаться проблемой даже при исправном основном источнике.

Для оценки нужны не только амплитуда, но и длительность, повторяемость, сопротивление источника и путь тока. Заряженный конденсатор и слабый источник одинакового напряжения передают разную энергию. Номинал сетевого адаптера также не описывает выброс при подключении или отказе регулирования. Обзор TI об электрической перегрузке полезен именно для постановки таких вопросов.

Отсутствие следов на корпусе не исключает повреждение. Изменение утечки, смещения аналогового входа или сопротивления выхода может возникнуть без видимого обугливания. И наоборот, сильный нагрев может быть следствием внешнего короткого замыкания, которое исправная микросхема пока пытается питать.

ESD и EOS связаны, но не взаимозаменяемы

Электростатический разряд ESD — особый кратковременный процесс с быстрым нарастанием тока. Он возникает, например, при разности потенциалов между человеком, инструментом и платой. Энергия и путь разряда зависят от ситуации. Защита кристалла от воздействия при обращении с компонентом не автоматически обеспечивает защиту готового устройства через разъём.

Системный разряд может попадать в работающую схему, проходить по внешним проводникам и возбуждать внутренние структуры иначе, чем испытание отдельной детали. Эту разницу объясняет материал Analog Devices о защите аналогового входа. Поэтому цифры стойкости в разных моделях испытаний не сравнивают как единую шкалу «прочности».

Практическая защита включает обращение с платой, организацию пути тока, элементы у разъёма и их размещение. Один защитный диод с привлекательной паспортной мощностью не решает задачу, если соединение к нему слишком длинное или ограничение напряжения не подходит защищаемому входу. При ремонте важно восстановить и защиту, и её соединения.

Сигнал приходит раньше питания

Вход микросхемы может иметь защитный путь к шине питания. Если на обесточенный узел подать высокий уровень, ток способен потечь через эту структуру. Шина частично поднимется, а часть внутренней схемы окажется в неопределённом состоянии. Такое поведение иногда называют паразитным питанием, но его последствия зависят от конкретного изделия.

Учебный пример: внешний модуль уже включён и выдаёт 3,3 В, а контроллер на основной плате ещё не получил питание. Видимые на его шине 0,8–1,5 В могут поступать через интерфейс, а не от неисправного стабилизатора. Указанный диапазон здесь условный: фактический уровень определяется током, нагрузкой и защитной цепью.

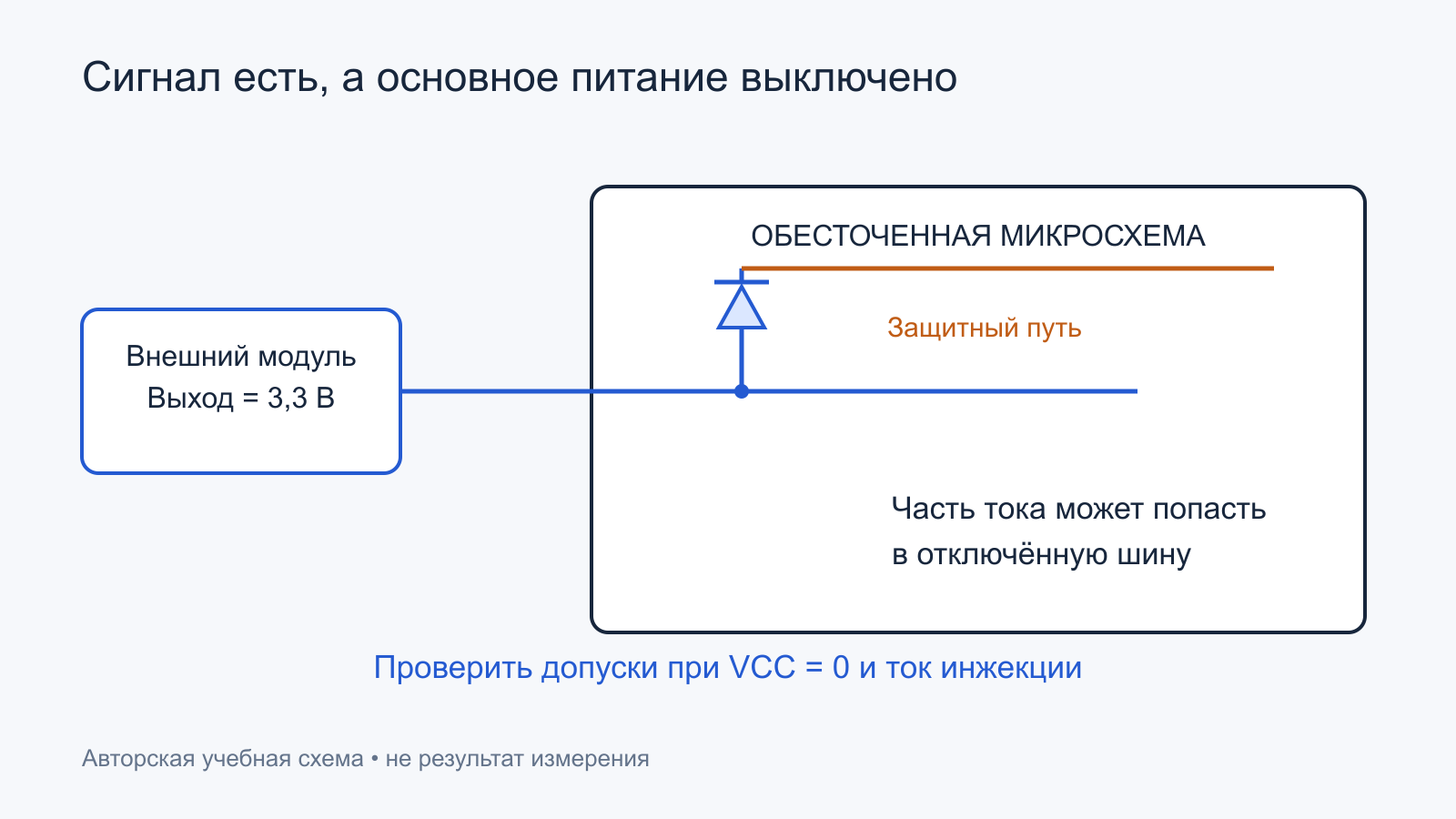

Условный путь тока от внешнего сигнала через защитную структуру в отключённое питание микросхемы — Упрощённый пример паразитного питания через вход. Реальная защитная структура и допустимые режимы зависят от микросхемы. Открыть схему в полном размере.

Наличие внутренней защиты не означает разрешение постоянно использовать её как ограничитель тока. Проверяют допустимое напряжение вывода при выключенном питании, ток инжекции и требования к последовательности включения. Иногда подходит развязка или преобразователь уровней с нужным поведением при отключении, но решение выбирают по документации всей цепочки.

Защёлкивание и аномальное потребление

В некоторых структурах возможен latch-up: паразитный проводящий путь начинает поддерживать большой ток питания. Его запуск могут спровоцировать недопустимые воздействия на выводы. Конкретная восприимчивость зависит от технологии и конструкции. Само слово не является диагнозом для любой горячей микросхемы: похожее потребление дают внутреннее повреждение, внешняя нагрузка и одновременное включение конфликтующих выходов.

Исчезновение повышенного тока после полного отключения питания — полезный признак, но не достаточное доказательство именно latch-up. Нужно учитывать, что одновременно сбрасывается программа, снимается заряд и меняется состояние периферии. Если подобное событие воспроизводится при подключении кабеля, фиксируют последовательность напряжений и путь тока, а не пытаются многократно повторять разрушительный режим.

Перегрев — это температура кристалла и время

Температура ускоряет многие процессы старения и способна немедленно вывести компонент за допустимый режим. Но оценка «корпус терпит палец» не даёт температуры кристалла. Разница зависит от мощности и теплового пути; прикосновение к плате под напряжением к тому же не является измерительной процедурой.

Источником перегрева бывают увеличенная нагрузка, генерация аналогового каскада, сквозной ток, неверное управление ключом, плохая пайка тепловой площадки или ухудшившееся охлаждение. Одна микросхема может нагреваться от соседнего силового элемента. Перед выводом о внутреннем дефекте проверяют, какую мощность она должна рассеивать в норме и откуда приходит лишняя энергия.

Тепловая защита полезна, но не является разрешением работать постоянно у порога отключения. Её наличие не покрывает все электрические воздействия и не гарантирует ресурс при повторных срабатываниях. Тепловые параметры также используют с учётом условий: TI показывает зависимость θ_JA от платы и среды.

Деградация, соединения и окружающая среда

Некоторые изменения накапливаются постепенно. Повышенная плотность тока, электрическое поле и температура влияют на ресурс внутренних проводников и диэлектриков. Паяные и внутренние соединения испытывают нагрузки при температурных циклах. Влага и загрязнение создают дополнительные пути утечки на плате, особенно в высокоомных цепях.

Это не означает, что любое старое устройство обязательно отказало «от возраста». Условия эксплуатации и конструкция существенно важнее одного календарного числа. В заметке Analog Devices о неожиданных отказах обращается внимание на незаметные нагрузки и накопительный характер части повреждений.

Например, медленно растущая ошибка измерения может быть вызвана загрязнением возле входа, изменением резистора или опорного напряжения. Объявлять виноватым АЦП только потому, что итоговое число получается в нём, преждевременно. Диагностику строят по цепочке формирования сигнала, проверяя опору, питание, источник, входную защиту и собственно преобразователь.

Как собирать доказательства

Полезно также отличать повреждение компонента от функционального сбоя. Зависшая программа, ошибочная конфигурация регистра, потеря связи или срабатывание защиты способны остановить устройство без физического разрушения кристалла. Если нормальная работа возвращается после изменения условий, это не означает, что проблему можно считать устранённой: повторяемый сбой всё равно требует объяснения.

Например, контроллер перезапускается при включении реле. Можно подозревать прошивку, но последовательность измерений должна включать питание, землю и сигнал сброса в момент коммутации. С другой стороны, исправные осциллограммы этих узлов ещё не исключают программную причину. Задача состоит в отделении наблюдаемых фактов от привычной версии, чтобы каждая следующая проверка сокращала число возможных объяснений.

Сначала фиксируют обстоятельства: что происходило перед отказом, менялся ли источник питания, подключалась ли периферия, была ли влажность, удар или перегрев. Указывают, является ли неисправность постоянной. Фотографии, маркировки, версия платы и записанные измерения помогают сохранить исходное состояние до вмешательства.

При снятом питании проверяют очевидные короткие замыкания, повреждения защиты и соединений. Низкое сопротивление шины не всегда означает дефект: на ней может находиться мощная цифровая нагрузка. Показания сравнивают с устройством цепи, исправной платой и поведением при безопасном ограниченном питании. Слепая подача большого тока ради поиска горячей точки способна расширить повреждение.

После включения проверяют питание в статике и во времени, сброс, тактирование и поведение интерфейсов. Если отказ связан с подключением, осциллограмму снимают в момент события. Медленный мультиметр может показать нормальные средние 3,3 В, пропустив короткий выброс или просадку, которая запускает сброс.

Исправная плата помогает только при сопоставимой ревизии, прошивке и нагрузке. Различие токов между устройствами с разными настройками ещё не доказывает дефект. Условия сравнения записывают до того, как делать вывод о виновном узле.

Проверка гипотезы вместо замены наугад

Хорошая гипотеза предсказывает наблюдение. Если предполагается перегрузка выходного драйвера, отделение нагрузки должно изменить его потребление или нагрев. Если подозревается питание через интерфейс, отключение внешнего сигнала должно убрать напряжение на выключенной шине. Каждое действие проводят с пониманием допустимых режимов и влияния самой проверки.

Измеренный эффект не всегда однозначен. Снятие микросхемы одновременно устраняет её ток, нагрев и связь нескольких цепей. Исчезновение короткого замыкания после демонтажа подтверждает локализацию в этом участке, но не объясняет первопричину. Поэтому рабочие записи разделяют на «измерено», «следует из измерения» и «требует проверки».

Что проверить перед установкой новой детали

Основные источники питания, их выбросы, просадки и последовательность включения.
Внешние сигналы и возможность тока через обесточенные выводы.
Нагрузку, короткие замыкания, индуктивные элементы и ограничение выбросов.
Управление силовыми ключами, защиту и цепи измерения тока.
Тепловую площадку, радиатор, воздушный поток и механическое крепление.
Правильность полной маркировки замены и необходимой конфигурации.

Затем результат проверяют в тех режимах, которые могли вызвать отказ: запуск, остановка, переключение нагрузки, подключение внешнего модуля. Не каждый режим удаётся безопасно воспроизвести, и это ограничение нужно сохранить в выводе. Успешное включение после замены подтверждает восстановление функции в проверенных условиях, но не доказывает точную причину первоначального повреждения.

Подробный физический анализ кристалла иногда требует лабораторных методов, а часть исходных событий вообще не оставляет доступной истории. В таком случае корректный результат диагностики — установленная неисправность, устранённые обнаруженные перегрузки и честно обозначенная неопределённость. Это полезнее уверенного объяснения «статика» или «перегрев», которому не соответствует ни одного измерения.
