Реле щёлкает, но нагрузка не работает: контакты, катушка и драйвер
Реле отчётливо щёлкает, светодиод команды загорается, а подключённый узел не работает. Звук подтверждает движение части механизма, но не гарантирует правильного замыкания контактов, достаточного тока и наличия питания нагрузки. Такой отказ нужно разделить на две цепи: управление катушкой и передачу энергии через контакты.
Практические проверки ниже относятся к известным изолированным низковольтным цепям. Реле нередко коммутирует сеть или другую опасную энергию, оставаясь рядом с низковольтной логикой. Небольшое напряжение катушки не делает безопасными все выводы. Работа с силовой частью требует установленной схемы, квалификации и предусмотренных для изделия приборов и процедур.
Содержание статьи
- Установить тип реле и назначение выводов
- Уточнить момент отказа
- Проверки при снятой энергии
- Катушка получает не то, что показывает источник
- Драйвер: команда, ключ и путь тока
- Контакты: измерить передачу энергии
- Максимальный ток не описывает всю нагрузку
- Если нагрузка не выключается
- Почему один контроль сопротивления бывает недостаточным
- Подавитель выбросов не бывает универсальным
- Условный сценарий: катушка исправна, нагрузка теряет напряжение
- Проверить обе команды и окончательную сборку
- Первичные источники
- Читайте также
Установить тип реле и назначение выводов
Сначала читают полное обозначение. Важны напряжение и вид питания катушки, контактная группа, полярность при встроенном диоде, допустимая нагрузка и способ фиксации. Моноустойчивое реле возвращается после снятия питания, бистабильное может сохранять состояние. У последнего бывают одна или две катушки и определённые импульсы управления. Обычное ожидание «без напряжения обязательно выключено» подходит не ко всем конструкциям.
Для переключающей группы определяют общий контакт COM, нормально замкнутый NC и нормально разомкнутый NO. Обозначение описывает состояние в предусмотренном исходном режиме, а не расположение ножек на похожем корпусе. Рисунок со стороны выводов легко прочитать зеркально. Перед измерением составляют карту конкретного установленного изделия и сверяют её с реальной платой.
Различают электромеханическое и твердотельное реле. Последнее обычно не щёлкает, имеет другие ограничения, ток утечки и способ выключения. Щелчок на плате может принадлежать соседнему элементу, пока нужный выход остаётся выключенным. Индикатор тоже может показывать логическую команду, а не напряжение катушки и тем более состояние контакта.
Уточнить момент отказа
Нагрузка не включается совсем, запускается через раз, отключается после прогрева или остаётся включённой после команды остановки? Реле щёлкает один раз или дребезжит серией? Ошибка появляется с конкретной нагрузкой или также с предусмотренным контрольным эквивалентом? Эти наблюдения направляют диагностику к разным механизмам.
Если реле часто отпускает и снова притягивается, сначала сопоставляют команду, напряжение питания и нагрузку. Неисправный исполнительный узел способен просадить общий источник, а управляющая система — перезапускаться из-за этой просадки. С другой стороны, плохой контакт создаёт падение питания нагрузки при исправной катушке. По одному звуку нельзя восстановить последовательность событий.
Сохраняют исходные настройки и условия. Особенно важны обновления программы, замена нагрузки, перенесённый разъём и следы предыдущего ремонта. Даже правильная новая деталь может оказаться неподходящей для пускового тока изменившегося потребителя. Совпадение номинального тока на двух маркировках не доказывает равноценного режима переключения.
Проверки при снятой энергии
Отключают все источники, включая питание катушки и отдельное питание контактной цепи. Учитывают накопители, аккумуляторы и возможное напряжение со стороны нагрузки. Перед сопротивлением подтверждают безопасное состояние по процедуре устройства. Если силовая цепь неизвестна, её не исследуют под напряжением ради быстрого ответа.
Осматривают пайку тяжёлого корпуса, силовые дорожки, клеммы и ответные контакты разъёма. Кольцевая трещина у вывода может давать проводимость при нажиме щупом и разрыв в сборке. Потемневшая клемма требует проверки всего соединения, а не только реле. Обугливание и нарушенная изоляция меняют допустимость дальнейшего включения.
Измеряют катушку с учётом параллельных цепей и встроенных элементов. Обрыв может быть очевиден, но нормальное сопротивление не подтверждает правильного притяжения и отпускания. Показание в одной полярности может определяться защитным диодом. Для бистабильного реле и двух катушек важна соответствующая карта выводов, иначе измерение проводится не на предполагаемом участке.
Контакты проверяют в предусмотренных состояниях допустимым способом. Прозвонка подтверждает только прохождение малого тестового тока через всю подключённую цепь. Она не характеризует контакт под реальной нагрузкой. Параллельный путь на плате способен создать ложное впечатление замыкания, поэтому при необходимости узел отделяют по понятной границе, сохраняя исходные подключения.
Катушка получает не то, что показывает источник
На безопасном известном узле напряжение определяют непосредственно между выводами катушки. Измерение одного конца относительно земли не всегда показывает действительное возбуждение: второй конец может коммутироваться, иметь плохой контакт или другой потенциал. Требуемые условия срабатывания и отпускания берут из паспорта и учитывают температуру и режим.
Катушка DC не заменяется катушкой AC по похожему значению напряжения. Для переменного питания важны конструкция магнитной системы и частота, а не только сопротивление провода. У DC-модели с встроенным диодом или индикатором требуется правильная полярность. Обратное подключение может перегрузить источник или повредить защитный элемент, не дав ожидаемого притяжения.
В некоторых устройствах используется повышенная начальная команда с последующим экономичным удержанием. Это штатная функция определённой схемы, а не основание подавать на любое реле произвольный импульс. Мультиметр способен усреднить PWM и скрыть недостаточный пусковой участок. Если механика движется, но не достигает предусмотренного положения, звук также не даёт достоверного подтверждения контактного усилия.
Драйвер: команда, ключ и путь тока
Для распространённого низкобокового ключа один вывод катушки получает питание, другой подключается к общему проводу через транзистор. Проверяют команду, реальные уровни управляющего входа, напряжение на открытом ключе и состояние возвратной дорожки. Высокое напряжение на выходе выключенного ключа в такой схеме может быть нормальным: оно приходит через катушку.
У биполярного транзистора и MOSFET разные требования управления. Значение на затворе рассматривают относительно истока и с учётом гарантированных характеристик проводимости. Порог открытия MOSFET не означает достаточного малого сопротивления при рабочем токе. У биполярного ключа важны ток базы, падение напряжения и тепловые условия, а не только наличие логической единицы перед резистором.
В составных драйверах также есть существенное падение. TI ULN2003A, например, содержит пары Дарлингтона и общие защитные диоды. Проверяют конкретный канал, общий эмиттер и подключение COM согласно схеме. Надпись о предельном токе одного выхода не означает, что все каналы одновременно можно нагружать этим током без теплового расчёта.
Условный расчёт: питание 12 В, катушка 400 Ом и падение на ключе 0,8 В дают I ≈ (12 − 0,8) / 400 = 28 мА. Мощность ключа приблизительно 22 мВт, катушки — около 0,314 Вт. Это упрощённый установившийся режим с постоянным сопротивлением, а не паспортная характеристика реального реле. Он показывает, почему напряжение источника и напряжение катушки различаются.
Контакты: измерить передачу энергии
Если возбуждение подтверждено, проверяют путь питания нагрузки до контакта и после него. У известной безопасной цепи падение непосредственно между замкнутыми контактными выводами помогает отделить реле от кабеля и клемм. Важно измерять именно выбранный участок, а не общую разницу между источником и удалённой нагрузкой.
Заметное падение может быть связано с загрязнением, износом поверхности, механическим повреждением и недостаточным контактным усилием. Но одно измерение без тока не определяет сопротивление. При изменяющейся нагрузке напряжение и ток должны относиться к одному режиму. Сам измеритель также может видеть напряжение через параллельный подавитель или другую ветвь.
Напряжение на отключённой нагрузке, измеренное высокоомным прибором, не всегда означает способность цепи отдавать рабочий ток. Его могут создавать утечки и ёмкостные связи. Подключать произвольный мощный резистор к неизвестной силовой линии для проверки нельзя. Контрольный эквивалент выбирается по безопасному проекту и допустимым режимам конкретного изделия.
Максимальный ток не описывает всю нагрузку
Контактная группа имеет отдельные условия для активной, индуктивной, ёмкостной и иной нагрузки. Пуск двигателя, холодной лампы и входного конденсатора может сильно отличаться от установившегося тока. Максимальные напряжение, ток и коммутируемая мощность не обязательно разрешены одновременно. DC и AC также нельзя считать равноценными режимами гашения дуги.
Обратная крайность — очень слабый сигнал. Силовой контакт с определённым материалом может ненадёжно работать в области микротоков, хотя максимальная нагрузка у него велика. OMRON рассматривает образование контактных плёнок и минимально применимую нагрузку как отдельную характеристику с условиями. Более крупное реле не становится автоматически лучшим переключателем аналогового сигнала.
Если контакт сварился, механическое воздействие или зачистка не восстанавливают подтверждённые характеристики изделия. Вскрытие корпуса меняет защиту и может оставить непредсказуемую механику. Выбирают допустимую замену и выясняют причину: перегрузку, пусковой ток, неправильную защиту или нарушенное управление. Одна замена без проверки режима способна повторить отказ.
Если нагрузка не выключается
Сначала подтверждают, что команда снята именно с нужной катушки и возбуждение прекратилось. Сохраняющееся напряжение на выходе программы ещё не описывает состояние транзистора, а выключенный индикатор не гарантирует разомкнутой цепи. Возможны пробой ключа, ошибочная конфигурация, другой источник команды и ток через посторонний путь. Для бистабильного реле снятие импульса вообще не является командой возврата.
Когда катушка действительно отключена, исследуют контактную группу, правильность NO/NC и параллельные цепи. Сварившийся контакт — один из вариантов. Но работа нагрузки может поддерживаться другим реле, внешним устройством или ошибкой проводки. Перед отсоединением необходимо учитывать обратное питание: напряжение способно прийти с другой стороны предполагаемого выключателя.
Задержка отпускания также отличается от полного отказа. Если она появилась после добавления подавителя, проверяют спад возбуждения и требования механизма. Не нужно устранять её снятием всей защиты без оценки драйвера. Правильное решение должно одновременно обеспечивать допустимые выбросы и предусмотренную последовательность выключения.
Почему один контроль сопротивления бывает недостаточным
Контактная поверхность не всегда ведёт себя как постоянный линейный резистор. Плёнка, сила прижатия и микроперемещение меняют результат. Условия измерителя могут отличаться от слабого сигнала, который реально коммутирует реле. Поэтому красивое сопротивление на стенде не гарантирует надёжного переключения микроамперной цепи, а высокий единичный результат требует повторного осмысленного подтверждения.
Для низкоомного соединения четырёхпроводное измерение помогает исключить сопротивление измерительных проводов, но не решает вопрос пригодности контакта для конкретной нагрузки. Испытательный ток и напряжение должны соответствовать принятой методике. Нельзя повышать их до исчезновения плохого контакта и объявлять его исправным: режим мог временно изменить поверхность.
В протоколе полезно сохранять не только среднее значение, но и долю неудачных переключений в определённом опыте. Если из двадцати штатных операций одна не передала сигнал, усреднение сопротивления остальных не отменяет отказ. При этом двадцать успешных операций также не доказывают ресурс на миллионы циклов. Проверка после ремонта подтверждает обозначенный объём наблюдений и соответствие выбранному сценарию.
Подавитель выбросов не бывает универсальным

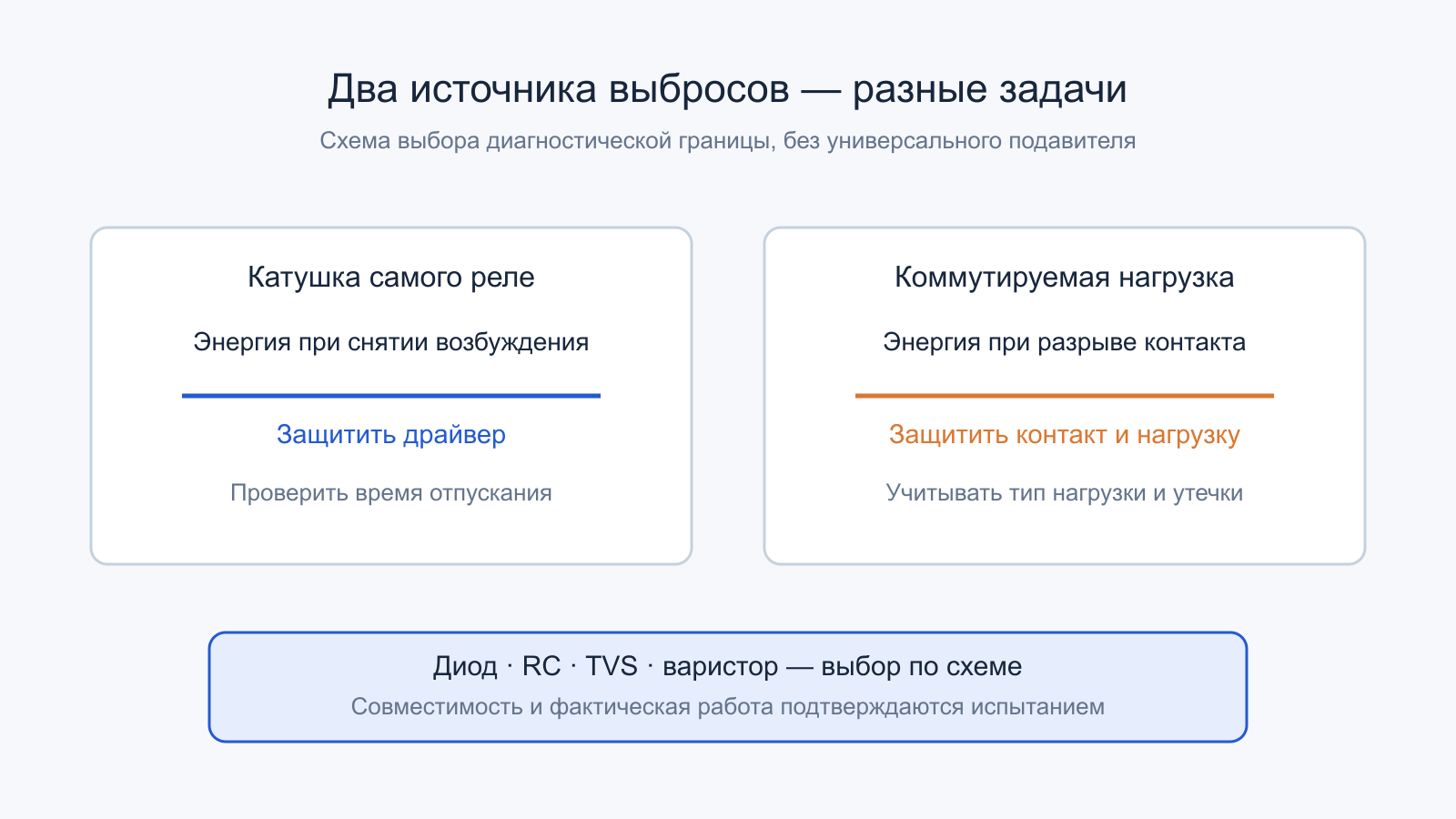

Нужно различать выброс при выключении катушки самого реле и выброс от коммутируемой нагрузки. Они возникают в разных цепях и воздействуют на разные элементы. Защита ключа катушки не обязательно защищает контакт от энергии внешнего соленоида. Встроенный диод также имеет пределы и правильное направление подключения.
Диод параллельно DC-катушке ограничивает напряжение, но замедляет спад тока и способен увеличить время отпускания. Другая схема ограничения может ускорять отпускание ценой большего допустимого напряжения на ключе. Выбор требует согласования с драйвером, катушкой и требованиями механики. Добавить «любой диод» и считать проблему решённой нельзя; для AC такой приём в обычном виде вообще не подходит.
RC-цепь, варистор и TVS имеют разные свойства. Учитывают место установки, утечку, повторяемую энергию, напряжение ограничения, пусковые процессы и требования к компонентам. OMRON прямо указывает необходимость проверки в реальных условиях и возможность изменения времени отпускания. Подавитель способен не только помочь, но и изменить последовательность работы механизма.
Учебно запас энергии катушки можно оценить как E = L × I² / 2. При условных 0,4 Гн и 40 мА получается 0,32 мДж. Это иллюстрация энергии, а не достаточный расчёт выбора защиты: нужны пиковые токи, форма импульса, частота повторения и изменение индуктивности с положением. Маленькая средняя мощность сама по себе не гарантирует пригодности подавителя.
Условный сценарий: катушка исправна, нагрузка теряет напряжение

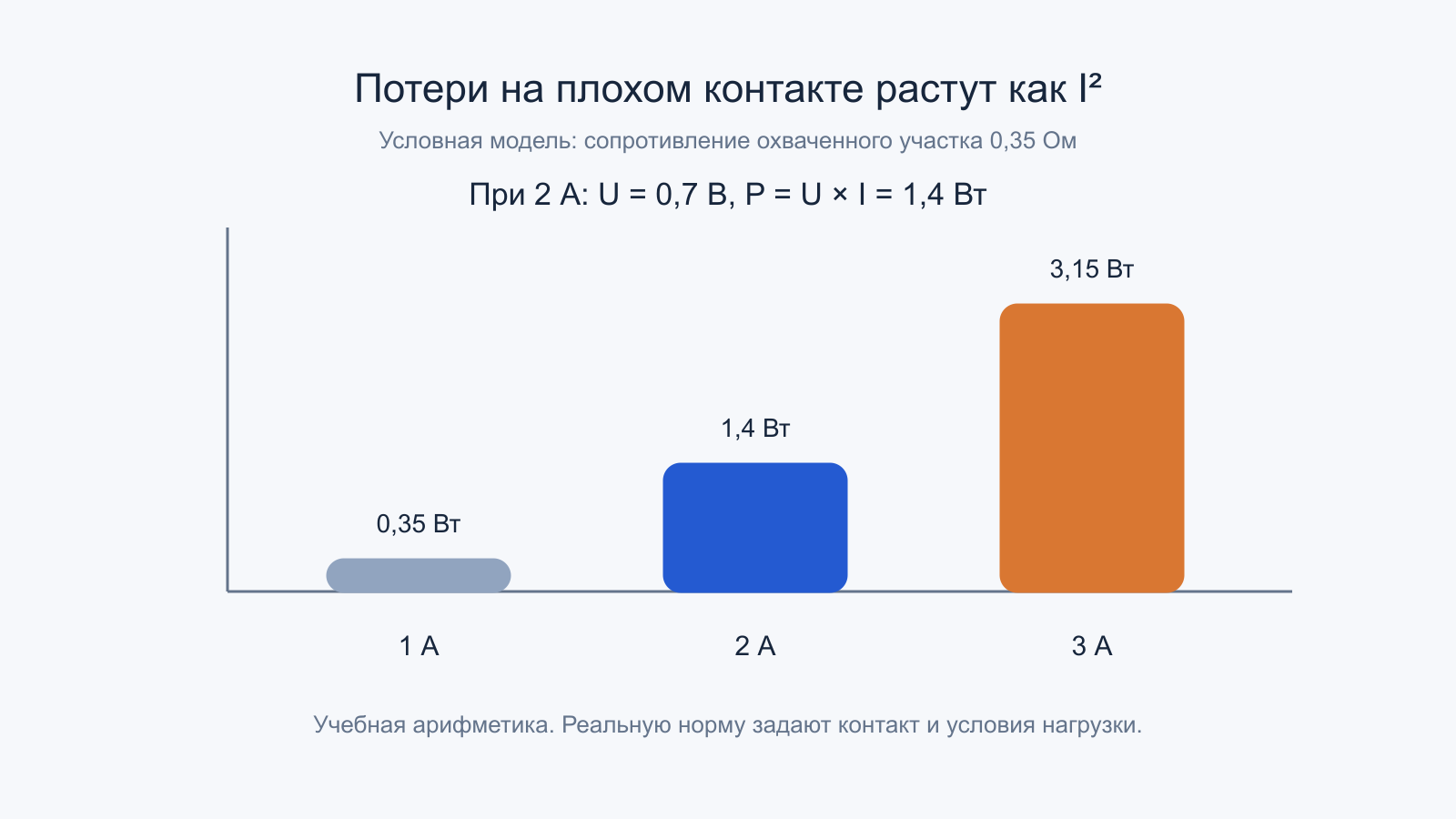

Представим изолированный учебный узел с питанием нагрузки 24 В. Команда и возбуждение катушки устойчивы, но при токе нагрузки 2 А между выводами замкнутого контакта измерены условные 0,7 В. Тогда эквивалентное сопротивление этого участка составляет 0,7 / 2 = 0,35 Ом, а потери — 0,7 × 2 = 1,4 Вт. Для небольшого контактного узла это существенный локальный нагрев, однако норму определяет конкретное изделие.
Далее нужно подтвердить, что точки действительно охватывают контакт, а не контакт вместе с повреждённой пайкой. После безопасного отключения исследуют выводы и дорожки. Если отдельный плохой паяный узел был включён в измеряемый участок, вывод «контакты реле сгорели» оказался бы преждевременным. Локализация измерения имеет такое же значение, как точная арифметика.
После обоснованного восстановления повторяют рабочую нагрузку, старт и прогрев. Если контакт снова ухудшается, исследуют коммутационный режим, а не ставят следующую такую же деталь. Учебный расчёт показывает механизм потерь; реальные результаты ремонта нельзя подставлять вместо него без измерения.
Проверить обе команды и окончательную сборку
Нужны включение и выключение, холодное и прогретое состояние, допустимое число повторных операций и исходная нагрузка. Оценивают не только появление питания, но и своевременное отпускание. После изменения защиты этот этап особенно важен: задержка может нарушать работу другого узла, хотя одиночное включение проходит.
Восстанавливают крепления, изоляционные расстояния, проводку и предусмотренные защитные элементы. Для сетевого изделия функциональная работа не заменяет проверку безопасности после ремонта. В протоколе отделяют подтверждённую причину, выполненные действия и испытанные режимы. Щелчок остаётся одним наблюдением среди других, а не заключением об исправности.
- Установить точное реле, его схему контактов и режим катушки.
- Отключить обе цепи энергии перед пассивной проверкой.
- Проверить команду, напряжение катушки и драйвер.
- Локализовать падение в контакте, пайке, клеммах или проводе.
- Сопоставить нагрузку с электрическими, а не только механическими характеристиками.
- Проверить защиту выбросов и её влияние на отпускание.
- Подтвердить включение, выключение и тепловой режим после восстановления.
