Высокоскоростная плата ПК: импеданс, дифференциальные пары и целостность сигнала

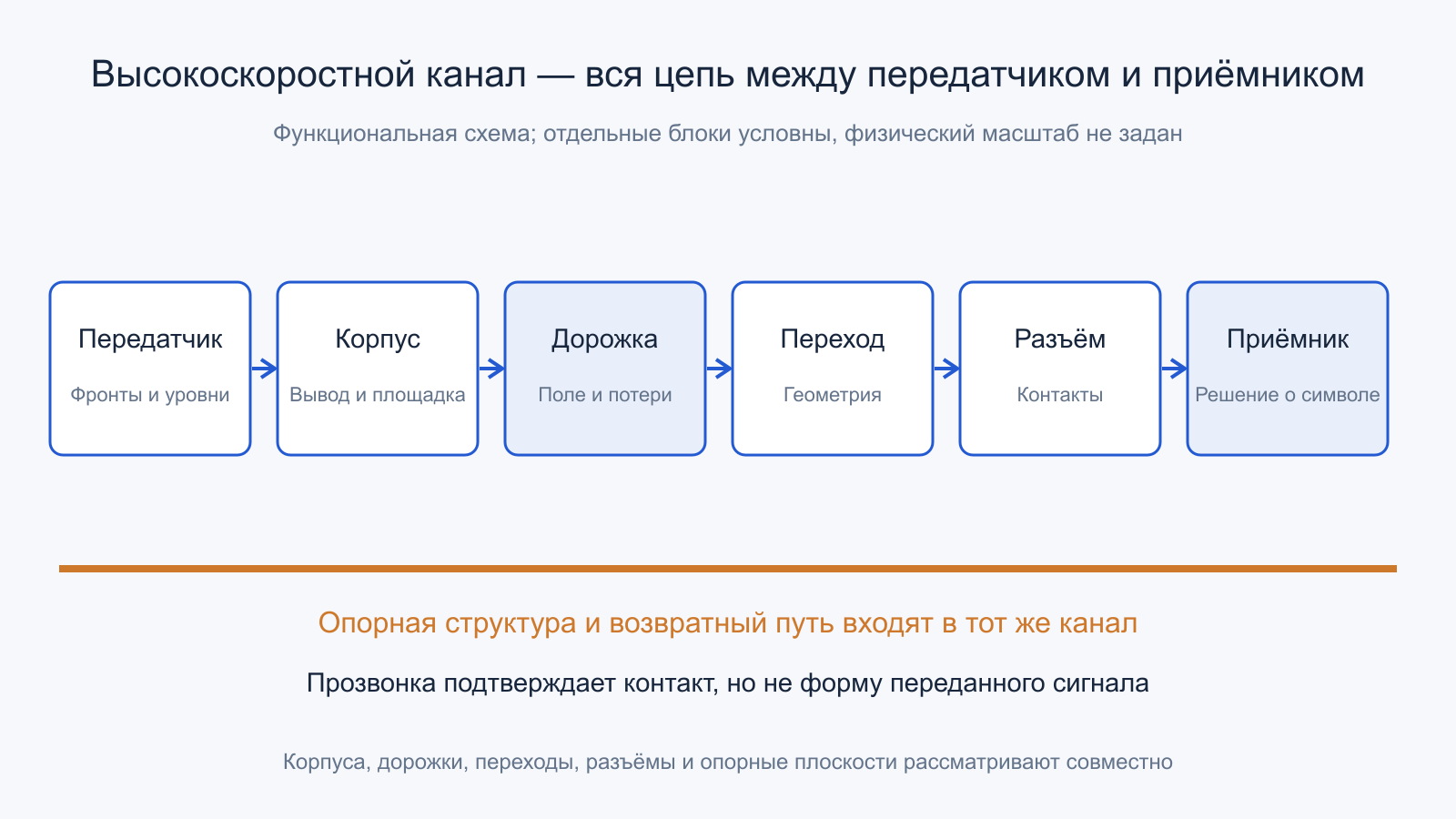

Сигнал проходит через корпуса, дорожки, переходы и соединители; возвратный путь входит в ту же электрическую систему. Открыть иллюстрацию в полном размере.
Две платы используют один процессор и одинаковый контроллер, но одна уверенно работает на полной скорости, а другая периодически переобучает соединение или снижает режим. На фотографии дорожки выглядят целыми, мультиметр подтверждает контакт, питание находится в пределах допуска. Противоречия нет: высокоскоростному интерфейсу нужна не просто электрическая непрерывность, а предсказуемая передача формы сигнала во времени.
На материнской плате данные проходят через вывод корпуса, площадку, дорожку, переходные отверстия, разъём и иногда отдельный кабель. Каждый участок меняет электромагнитное поле. Поэтому полезно рассматривать всю цепь как канал, связывающий передатчик с приёмником. Ниже разобраны физические причины ограничений и условные расчёты; числовые примеры не являются измерениями конкретной платы и не задают универсальных правил трассировки.
Содержание статьи
- Высокую скорость определяет не только частота переключений
- Дорожка становится распределённой линией передачи
- Учебный расчёт: миллиметры превращаются в пикосекунды
- Импеданс задаётся всем поперечным сечением
- Отражение возникает на изменении электрических условий
- Возвратный ток является частью сигнального пути
- Дифференциальная пара не отменяет требования к окружению
- Согласование длины — управление задержкой, а не украшение
- Переходные отверстия, ответвления и разъёмы
- Потери и межсимвольная интерференция
- Перекрёстные наводки и питание добавляют ошибки
- Что показывает глазковая диаграмма
- Измерение само изменяет исследуемый канал
- S-параметры описывают передачу, но требуют правильных границ
- Запас канала меняется с режимом и условиями
- Как отличать наблюдение от доказанного вывода
- Официальные первичные источники
- Читайте также
Высокую скорость определяет не только частота переключений
Цифровая схема оперирует нулями и единицами, однако на проводнике существует непрерывное напряжение с конечной скоростью изменения. Важно, сколько длится переход между уровнями. Медленно повторяющийся импульс с быстрым фронтом способен возбуждать отражения и перекрёстные наводки там, где периодическая синусоида той же основной частоты не создаёт аналогичной проблемы. Частота тактирования сама по себе недостаточна для оценки канала.
Фронт содержит спектральные составляющие выше основной частоты последовательности. Упрощённая связь BW ≈ 0,35 / tr относится к определённым моделям частотной характеристики и определению времени нарастания, обычно между 10 и 90 процентами. Она полезна для первичной оценки измерительной полосы, но не превращает реальную цифровую форму в единственную частоту. Канал, драйвер и пробник могут иметь совсем другую характеристику.
Практический вопрос звучит так: насколько быстро изменяется сигнал по сравнению со временем его распространения по соединению? Если отражённая волна возвращается тогда, когда исходный переход уже существенно изменился, соединение нельзя бездумно считать одной сосредоточенной ёмкостью. В учебном материале Toshiba это объясняется через соотношение фронта и двойной задержки линии. Точный допустимый предел зависит от требований приёмника и всего канала.

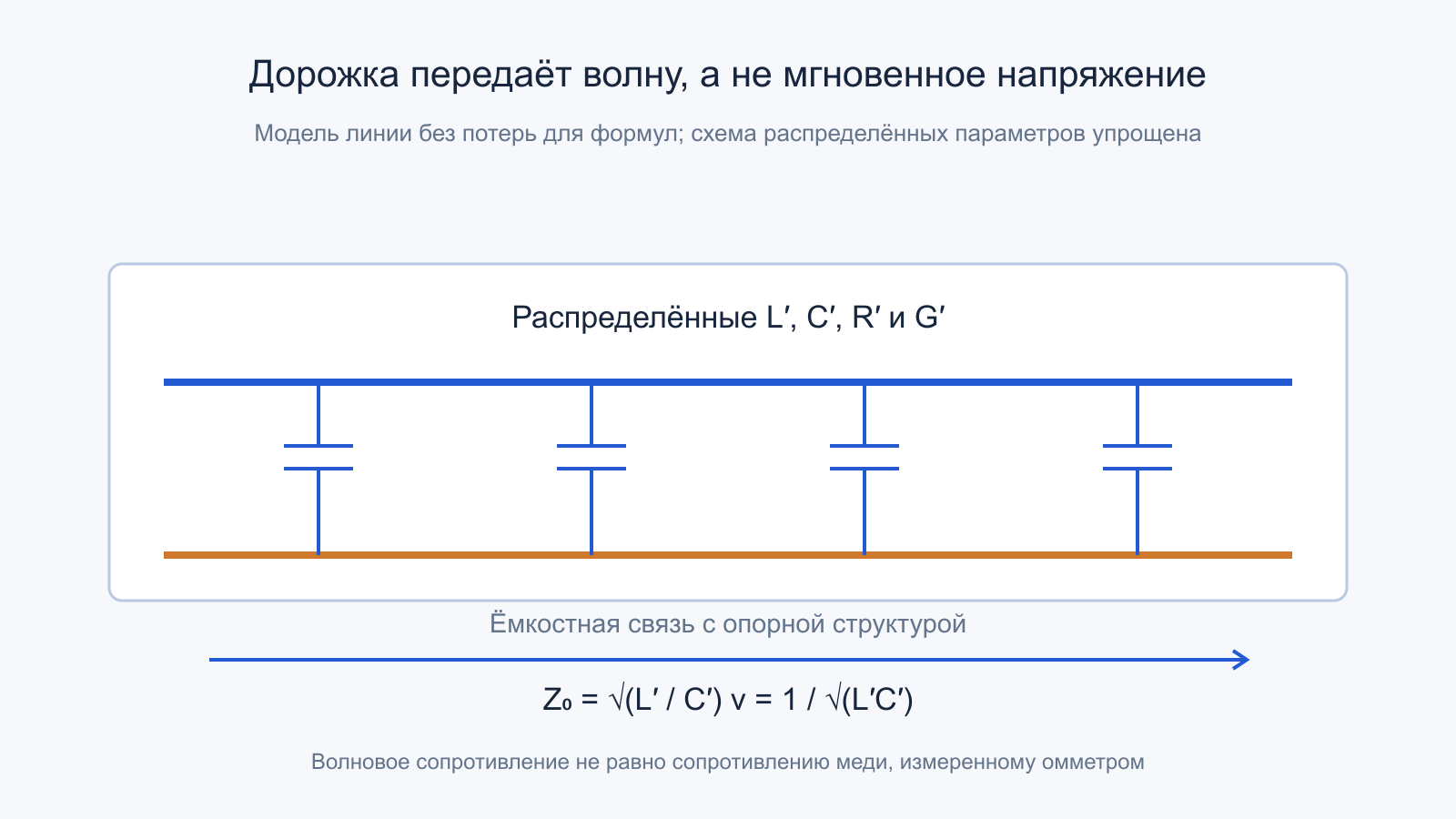

Дорожка становится распределённой линией передачи
Участки проводника обладают распределёнными индуктивностью, ёмкостью, сопротивлением и проводимостью диэлектрика. Для идеализированной линии без потерь волновое сопротивление выражается как Z0 = √(L′ / C′), а скорость распространения — как v = 1 / √(L′C′). Штрихи означают параметры на единицу длины. Это свойства геометрии и материалов, а не сопротивление меди, которое покажет обычный омметр.
В начале быстрого перехода передатчик ещё не «знает», какая нагрузка расположена в конце длинного соединения. Он отдаёт энергию в распространяющуюся волну. Воздействие нагрузки возвращается к источнику позже, после прохождения соответствующего пути. Именно поэтому на короткой для глаза дорожке возникают ступеньки и звон: сантиметры могут оказаться значительными относительно сотен пикосекунд.
Микрополосковая линия на внешнем слое и полосковая между плоскостями имеют разные распределения поля. Часть поля внешней дорожки проходит через воздух и маску, другая — через материал платы. Использовать во всех случаях одну табличную диэлектрическую проницаемость как точную скорость нельзя. Даже материал с одинаковым коммерческим названием меняется с частотой, направлением и составом стеклоткани.
Учебный расчёт: миллиметры превращаются в пикосекунды

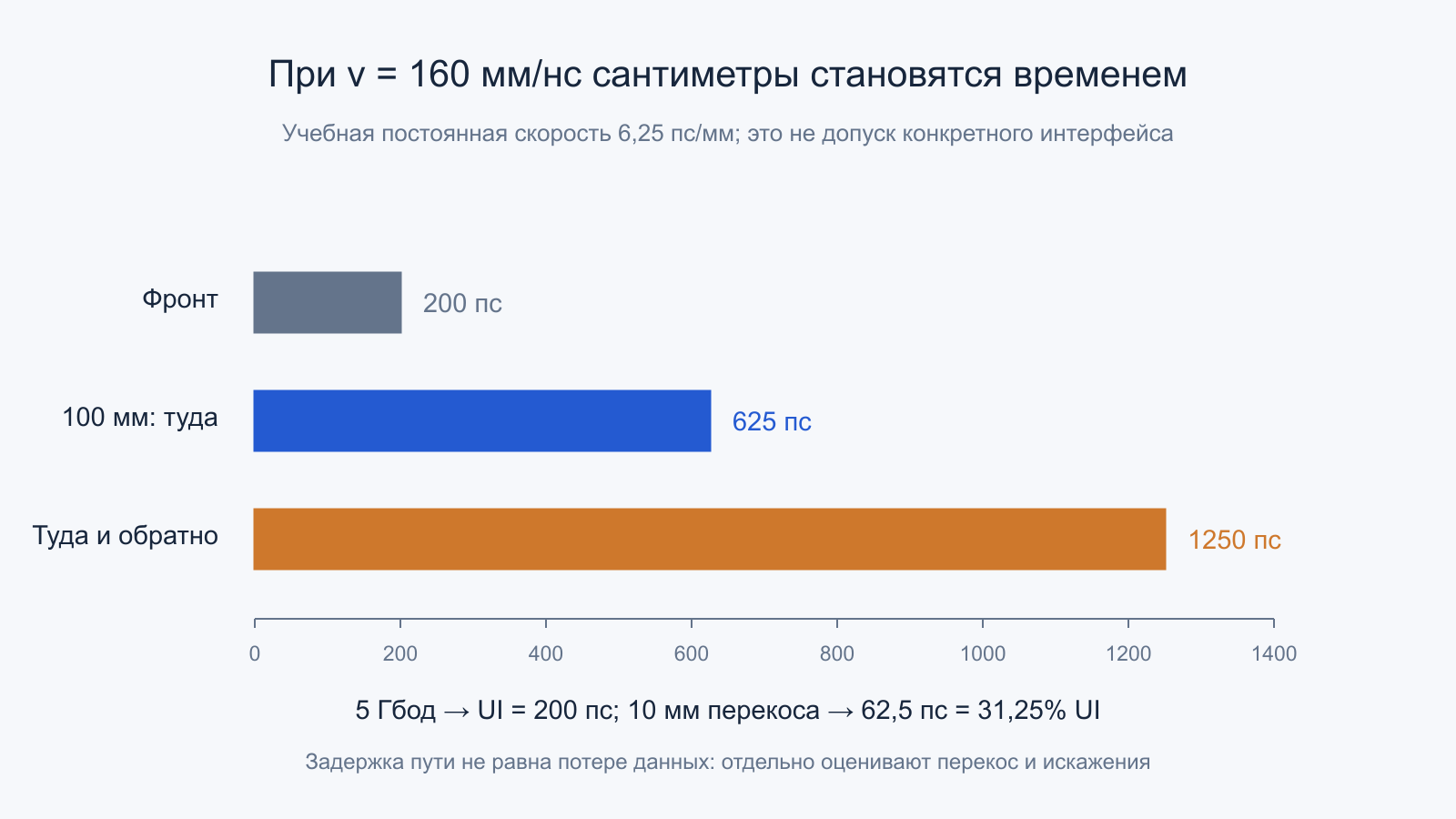

Предположим для иллюстрации постоянную скорость v = 160 мм/нс. Тогда один миллиметр соответствует 6,25 пс задержки. Путь длиной 100 мм занимает 625 пс в одну сторону, а возврат отражения к источнику — 1250 пс. При фронте 200 пс это заведомо распределённая задача: двойной путь значительно длиннее самого перехода. Здесь важны волновое сопротивление и оконечные условия.
Для условного двоичного потока 5 Гбод длительность символа, или UI, равна 1 / (5·109) = 200 пс. Те же 100 мм дают задержку примерно 3,125 UI. Это не означает потерю трёх битов: приёмник получает поток позже и восстанавливает временную привязку предусмотренным способом. Проблемой становятся искажения и неопределённость момента решения, а не сам по себе фиксированный перенос последовательности во времени.
Если одна половина пары длиннее другой на 10 мм при той же скорости, расчётный перекос равен 62,5 пс, то есть 31,25 процента выбранного UI. В реальной плате важна электрическая, а не только геометрическая длина: разные слои и локальные материалы меняют задержку. Допуски нужно брать из документации конкретного интерфейса и компонента; приведённая доля не является разрешённым бюджетом.
Импеданс задаётся всем поперечным сечением
Ширина дорожки влияет на волновое сопротивление, но не определяет его в одиночку. В расчёт входят расстояние до опорной плоскости, толщина меди, свойства диэлектрика, окружающие проводники и, для пары, взаимное расстояние. Поэтому одинаковая ширина на двух платах не гарантирует одинаковый канал. Даже переход на другой слой при сохранении ширины меняет поперечное сечение.
Контролируемый импеданс означает согласованную геометрию, стек слоёв и производственный процесс с заданным допуском. Это не обещание абсолютно постоянного значения в каждой точке. Площадки, переходы и разъёмы создают локальные изменения; их допустимость оценивают в контексте общей характеристики. Хорошая линия не обязана быть геометрически идеальной, но её отклонения должны укладываться в электрический бюджет.
Для симметричной пары дифференциальное сопротивление связано с сопротивлением нечётной моды как Zdiff = 2Zodd. При этом две близкие дорожки нельзя автоматически считать двумя независимыми линиями с произвольным сопротивлением: взаимная связь меняет модальные параметры. Материал TI о дифференциальных парах подчёркивает симметрию задержек, потерь и импеданса. Конкретную цель, например для USB или PCIe, выбирают по своей спецификации.
Отражение возникает на изменении электрических условий

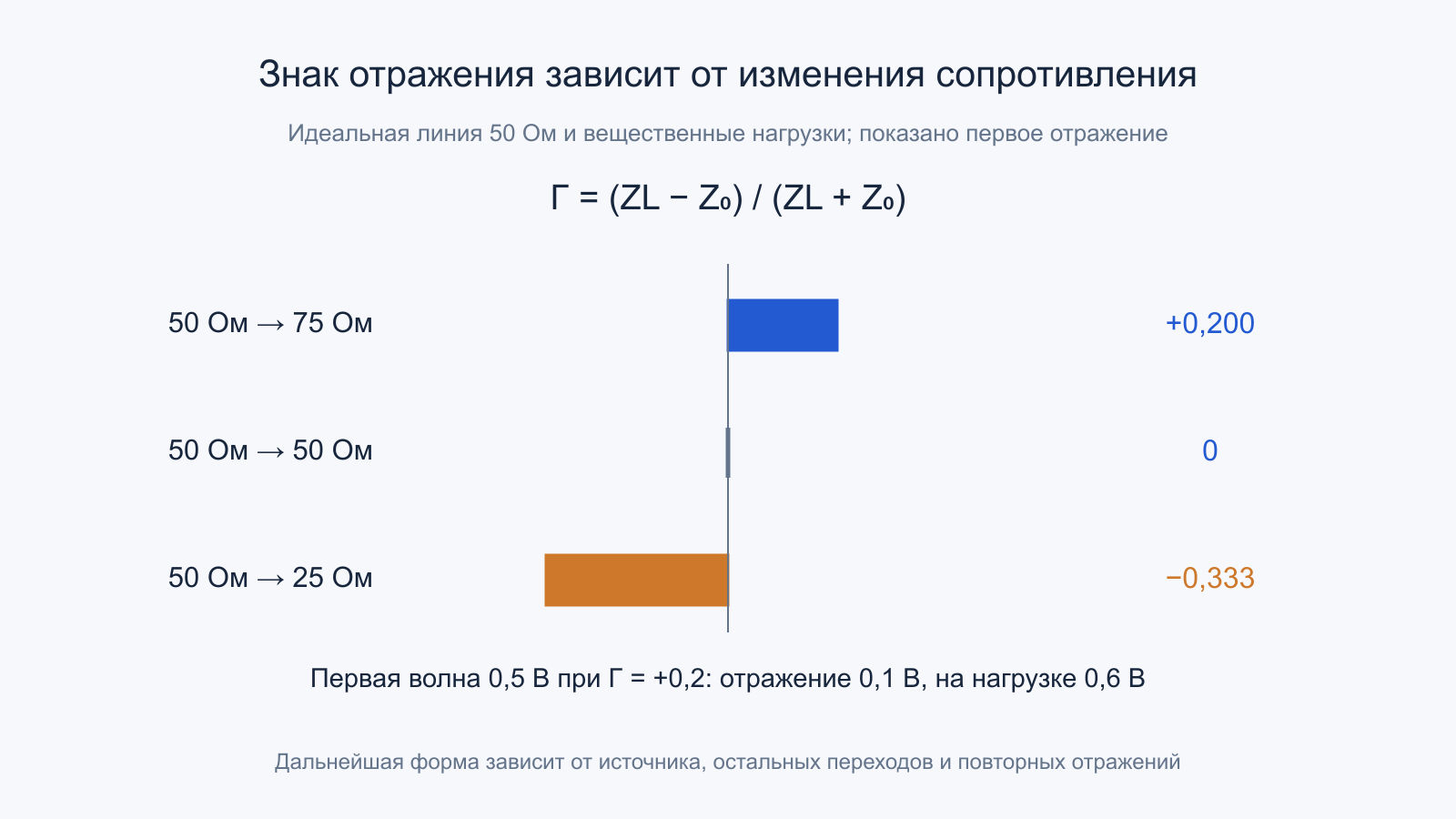

Для простейшей линии с вещественными сопротивлениями коэффициент отражения на нагрузке равен Γ = (ZL − Z0) / (ZL + Z0). Если линия 50 Ом заканчивается нагрузкой 75 Ом, получается +0,2. Для 25 Ом — приблизительно −0,333. При совпадении 50 и 50 Ом отражение в этой идеальной точке отсутствует. Знак показывает направление изменения напряжения отражённой волны.
Пусть к нагрузке 75 Ом по линии 50 Ом пришла волна напряжением 0,5 В. Первая отражённая составляющая равна 0,1 В, а напряжение на нагрузке в этот момент — 0,6 В. Дальнейшая временная форма зависит от сопротивления источника, других переходов и последующих отражений. Из одной величины Γ нельзя восстановить весь реальный осциллографический след.
Открытый отвод, слишком большая площадка, несовместимый разъём и изменение расстояния до плоскости дают разные частотные зависимости. Реальный импеданс способен быть комплексным, а потери ослабляют повторные волны. Поэтому формула с тремя резисторами — объяснение механизма, а не модель любого участка материнской платы. Для сложных конструкций нужны подходящие модели переходов и расчёт канала.
Возвратный ток является частью сигнального пути
Ток не заканчивается в приёмнике: замыкается полный контур. На высоких частотах распределение возвратного тока определяется электромагнитной связью и импедансом пути, а не только минимальным сопротивлением постоянному току. Опорная плоскость рядом с дорожкой помогает удерживать поле и уменьшать площадь контура. Название «земля» не делает каждый её участок эквивалентным на любой частоте.
Если сигнальная дорожка пересекает вырез в опорной плоскости, возвратный ток вынужден менять распределение и обходить препятствие через доступные связи. Увеличиваются индуктивность контура, связь с другими цепями и вероятность излучения. Непрерывная медная дорожка сверху при этом остаётся целой, поэтому прозвонка не обнаруживает саму физическую причину ухудшения сигнала.
В High-Speed Interface Layout Guidelines TI, редакция J разобраны разрывы опорных плоскостей и переходы между слоями. Эти рекомендации относятся к указанному контексту компонентов и стеков. Их нельзя свести к универсальному совету поставить случайный конденсатор около любого разрыва: сначала выясняют, какие плоскости опорные и как именно замыкается ток.
Дифференциальная пара не отменяет требования к окружению

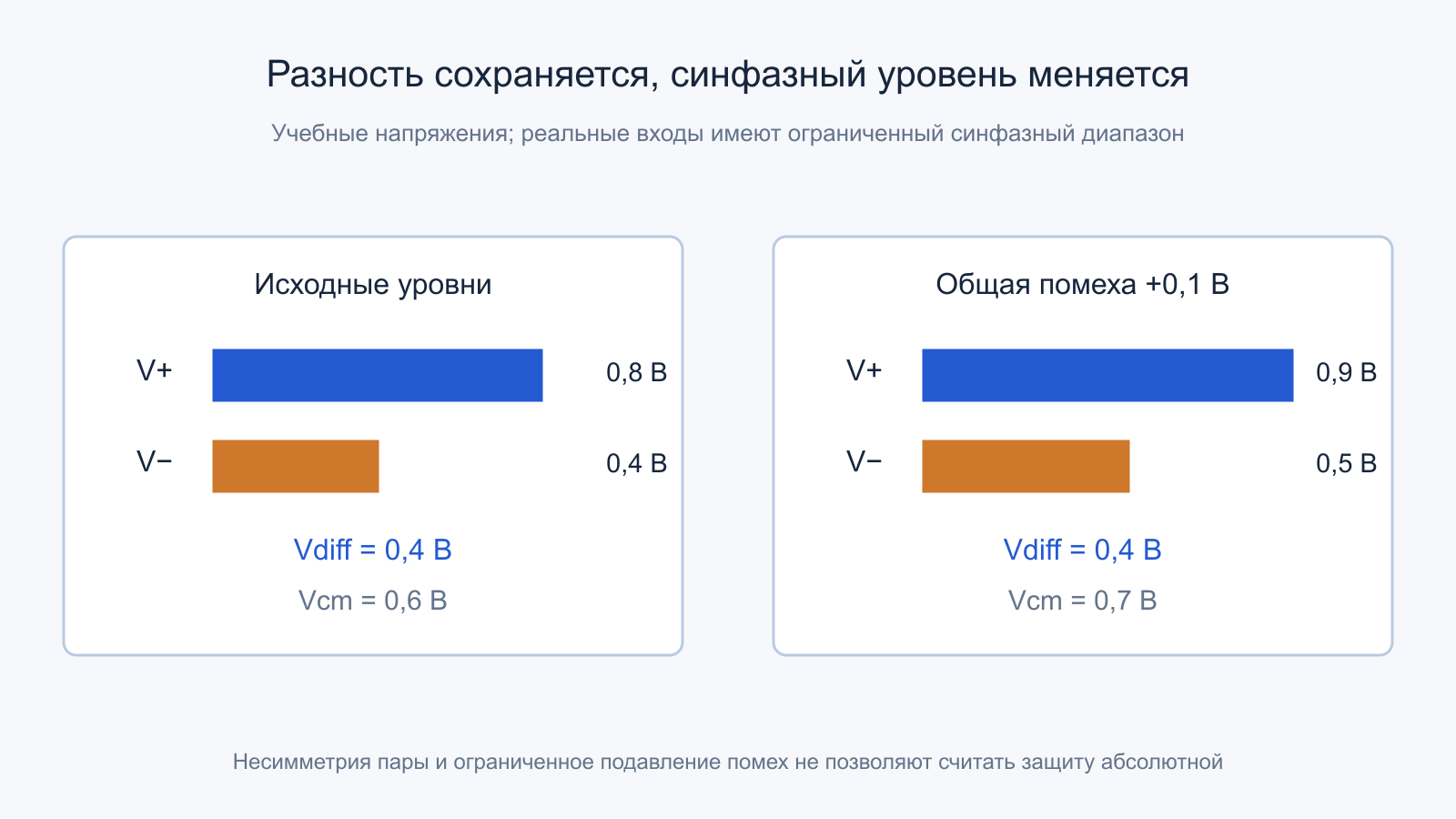

Приёмник дифференциального сигнала реагирует на разность двух входных напряжений. Если V+ = 0,8 В, а V− = 0,4 В, разность равна 0,4 В, а синфазное напряжение — 0,6 В. Одинаковая добавка 0,1 В к обоим проводникам сохраняет разность, но поднимает синфазный уровень до 0,7 В. Это простая причина устойчивости к некоторым общим помехам.
Однако входной диапазон синфазного напряжения ограничен, а подавление общей составляющей не бесконечно. Несимметричные потери или задержки превращают часть дифференциального сигнала в синфазный и обратно. Помеха, пришедшая только в один проводник, также меняет полезную разность. Пара помогает благодаря симметрии канала и свойствам приёмника, а не благодаря магическому отсутствию взаимодействия с остальной платой.
Связь между половинами пары и опорной плоскостью зависит от геометрии. Утверждение «весь возвратный ток обязательно течёт только по соседней дорожке» слишком грубо. Нужно учитывать моды распространения и баланс. Важны одинаковые переходы, близкие условия для площадок и отсутствие ненужного разведения половин пары в разные электромагнитные окружения.
Согласование длины — управление задержкой, а не украшение
Извилистые участки добавляют длину короткому проводнику, чтобы уменьшить перекос прихода. Но плотная «гармошка» сама создаёт взаимную связь соседних отрезков и меняет электрическую задержку. Формально одинаковое число миллиметров не гарантирует равенства фаз во всём диапазоне частот. Поэтому картинка с наиболее сложным узором не доказывает более качественную трассировку.
Следует различать перекос внутри одной дифференциальной пары и различие длин независимых пар. В полнодуплексном последовательном интерфейсе передающий и принимающий каналы не обязаны иметь равную длину только потому, что расположены рядом. Для параллельной шины групповые отношения между линиями и стробами могут быть критичными. Правильный набор ограничений определяется логикой конкретного интерфейса.
Время в корпусе микросхемы и разъёме также относится к общему бюджету. Иногда компенсация на плате учитывает известный внутренний перекос, поэтому геометрически неравные наружные дорожки обеспечивают более близкий итоговый приход. Оценивать такую конструкцию по фотографии без pin delay и документации корпуса нельзя: внешний вид показывает только часть канала.
Переходные отверстия, ответвления и разъёмы
Переходное отверстие меняет геометрию проводника и его связь с окружающими плоскостями. Металлизированный ствол, площадки и зазоры образуют локальные ёмкостные и индуктивные элементы. Если для сигнала используется лишь часть сквозного отверстия, оставшийся отрезок становится ответвлением, или stub. Он способен создавать резонансные особенности и отражения, хотя соединение остаётся исправным по постоянному току.
Удаление неиспользуемого участка при изготовлении называют обратным сверлением, back-drilling. Это проектная и производственная операция с контролем глубины, геометрии и надёжности. Она не является рекомендацией самостоятельно сверлить готовую материнскую плату. Предельная длина stub зависит от спектра, материала и требований канала, поэтому число из одного application note нельзя переносить на все изделия.
Разъём добавляет собственные переходы, потери, связь между контактами и неодинаковые электрические пути. Короткая дорожка с плохим разъёмом может оказаться хуже более длинной с согласованной геометрией. Модель канала должна включать корпуса и соединители, а при подключении внешнего устройства — ещё и кабель. Деление на «хорошую плату» и «плохой кабель» не заменяет проверки всей цепи.
Потери и межсимвольная интерференция
Сопротивление проводников и потери диэлектрика ослабляют сигнал неодинаково на разных частотах. Фронты растягиваются, а влияние предыдущих символов сохраняется в следующих. Это межсимвольная интерференция, ISI: форма текущего перехода зависит от предшествующей последовательности. Один редкий импульс и плотное чередование битов могут выглядеть различно на том же соединении.
Для согласованных портов и выбранной частотной составляющей ослабление амплитуды на 6 дБ означает отношение примерно 0,501, а на 12 дБ — 0,251. Формула — AdB = 20 log10(Vout/Vin); для потерь обычно указывают положительную величину, противоположную знаку передачи. Нельзя применить одно значение на одной частоте ко всей сложной цифровой форме.
Передатчик может применять предыскажение, а приёмник — эквализацию, чтобы компенсировать часть частотно-зависимых искажений. Это не восстановление любой утраченной информации без ограничений. Усиление высокочастотной составляющей затрагивает шум, адаптация имеет диапазон, а отдельные алгоритмы зависят от статистики данных. Открытый глаз после предусмотренной обработки не обязательно похож на форму непосредственно у выводов передатчика.
Обучение линии позволяет выбрать предусмотренные параметры передатчика и приёмника для фактического канала. Оно не меняет медь и диэлектрик, а подстраивает доступные средства обработки. Несколько успешных повторных обучений могут давать разные запасы без видимого различия в итоговой объявленной скорости. Поэтому при поиске нестабильности полезны история переобучений и аппаратные счётчики, если платформа их предоставляет, а не только строка с максимальным режимом в программе.
Перекрёстные наводки и питание добавляют ошибки
Соседние каналы взаимодействуют через электрическое и магнитное поля. Амплитуда наведённой помехи зависит от расстояния, совместной длины, расположения относительно плоскостей, фронтов и направления распространения. Универсального безопасного расстояния в миллиметрах не существует без стека и требований. Часто важнее уменьшить длительный параллельный участок, чем добавить локальный зазор только около одного изгиба.
Сигнальная и питающая целостность также связаны. Одновременное переключение выходов меняет ток, а импеданс сети питания превращает изменение тока в изменение напряжения. Это способно сдвигать уровни и моменты переключения. Локальная развязка, плоскости и корпус работают совместно; добавление максимального количества конденсаторов без понимания резонансов не является универсальным улучшением.
Документация Altium по высокоскоростному проектированию связывает ограничения маршрутизации с опорными плоскостями и возвратным путём. Полезный вывод для анализа готового компьютера: электрические свойства определяются пространственной конструкцией. Число слоёв, цвет текстолита или массивный металлический кожух сами по себе не измеряют запас конкретного сигнального канала.

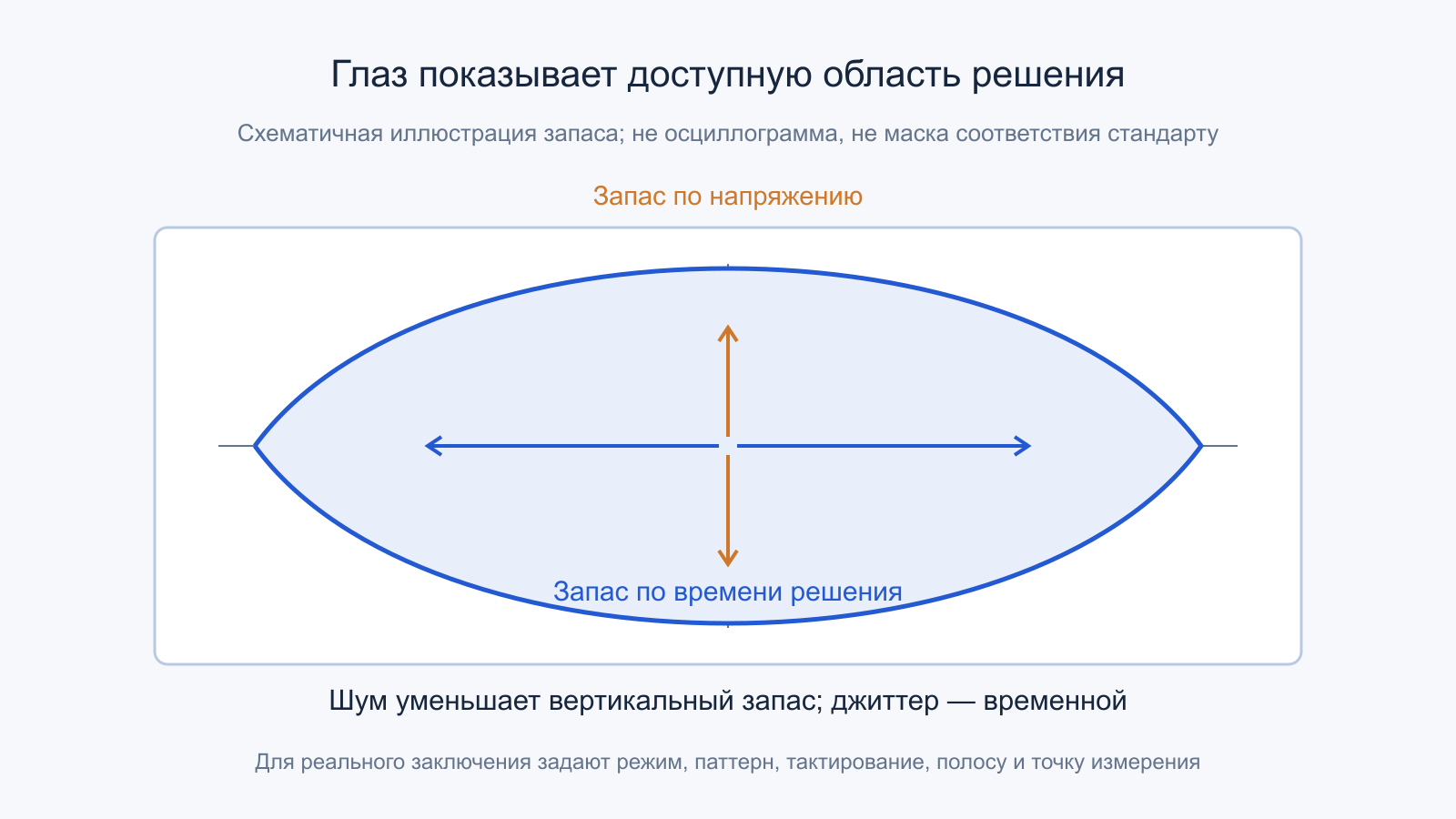

Что показывает глазковая диаграмма
Глазковая диаграмма совмещает множество интервалов сигнала по выбранной временной привязке. Вертикальное раскрытие связано с различимостью уровней, горизонтальное — с доступным временем решения. Шум закрывает запас по напряжению, неопределённость момента переходов — по времени. Отражения и ISI способны влиять сразу на обе области, поэтому внешний вид глаза не всегда однозначно указывает единственную причину.
Справка Keysight отдельно определяет параметры глаза и различает двухуровневые и многоуровневые сигналы. Для PAM4 уровней четыре и открытых областей три; перенос оценки двоичного глаза на него без учёта определения неверен. Нужно знать, измеряется ли сигнал до или после эквализации, как восстановлен такт и какая последовательность использовалась.
Красивое изображение не является самостоятельным сертификатом совместимости. Материал Tektronix о временных искажениях разбирает составляющие джиттера и их связь с глазковой диаграммой. Для нормативного заключения применяют предусмотренную методику, маски, полосу, тестовые точки и режимы. Условная схема ниже объясняет направления потери запаса и не изображает результат осциллографа.
Измерение само изменяет исследуемый канал
Входная ёмкость пробника и геометрия подключения добавляются к исследуемой цепи. Длинный провод земли создаёт паразитную индуктивность и большую петлю, способную как искажать форму, так и подхватывать постороннее поле. На высокоскоростных линиях случайная тестовая площадка или подключённый провод становятся отдельным ответвлением. Отсутствие заметного воздействия на мультиметре здесь ничего не доказывает.
Полоса измерительной системы искажает видимый фронт. В приближении независимых гауссовых ограничений используют tmeas² ≈ tsignal² + tsystem². Для истинных 200 пс и системы с собственным фронтом 350 пс получается около 403 пс. Это условная модель, а не универсальный способ точного восстановления: характеристики реальных пробников и осциллографов нужно учитывать отдельно.
Рефлектометрия помогает связать отражение с расстоянием. Если возмущение вернулось через 1 нс, а принятая скорость равна 160 мм/нс, оценка положения неоднородности — 80 мм, поскольку волна проходит путь туда и обратно. На смешанном канале с несколькими материалами прямое преобразование времени в линейку уже приближённое. Последовательные отражения также могут усложнять картину.
S-параметры описывают передачу, но требуют правильных границ
Высокочастотный канал удобно характеризовать через падающие и выходящие волны на его портах. В простой двухпортовой модели S21 описывает передачу от первого порта ко второму, а S11 — отражение на первом. Важны и амплитуда, и фаза как функции частоты. Два канала с похожим затуханием на одной частоте способны по-разному искажать поток из-за остальных участков спектра и различий фазового поведения.
При стандартных условиях согласования insertion loss выражают как −20 log10|S21|, а return loss — как −20 log10|S11|. Названия похожи, но желательное направление разное: меньше потерь передачи обычно лучше, а большая положительная величина возвратных потерь означает меньшее отражение. При |S11| = 0,1 return loss равен 20 дБ; отражённая мощность составляет один процент падающей при одинаковой нормировке портов.
Для дифференциального канала используют многопортовые и смешанно-модовые параметры, позволяющие отделять дифференциальную передачу от преобразования в синфазный режим. Измерение только одного проводника не содержит автоматически всей информации о паре. Прибору и модели нужны согласованные определения портов, направления, сопротивления нормировки и точки, от которой отсчитывается измеряемый канал.
Испытательная оснастка также имеет собственные соединители и дорожки. Если они попали в результат, нельзя приписать всё затухание исследуемой детали. Перенос опорных плоскостей и исключение оснастки требуют проверенной модели, а не простого вычитания произвольной цифры в децибелах. Ошибка калибровки способна создать убедительный график, который описывает измерительную конструкцию вместе с объектом вместо нужного участка.
Запас канала меняется с режимом и условиями
Соединение, работающее при одном режиме, не обязано сохранять тот же запас после повышения скорости символов. Уменьшается UI, изменяются значимые частотные составляющие, растут требования к неопределённости решения. Поэтому нормальная работа на более низкой скорости не доказывает пригодность канала для следующего поколения. Обратный вывод тоже ограничен: снижение режима само по себе ещё не устанавливает место дефекта.
Температура влияет на передатчик, приёмник, параметры проводников и материалов. Питание меняет доступные уровни и временные характеристики активных блоков. Производственный разброс добавляет отклонения ширины, толщины меди, высоты диэлектрика и свойств переходов. Проект рассчитывают с запасом к совокупности условий, а не только к одному красивому образцу в спокойной лабораторной обстановке.
Полезно различать систематический дефект конструкции и единичное повреждение. Если несколько экземпляров теряют режим при одинаковом длинном канале, проверяют общую геометрию и бюджет. Если проблема следует за одним модулем при перестановке между исправными слотами, меняется направление поиска. Такой эксперимент локализует фактор, но не даёт права без электрического анализа назвать неисправным конкретный контакт или кристалл.
У канала есть и зависимость от паттерна. Чередование уровней, длинная серия одинаковых символов и интенсивное переключение соседней линии создают разные условия для ISI и наводок. Поэтому короткое копирование одного файла не заменяет электрический тест, заданный спецификацией. В то же время электрическая проверка не подтверждает правильность программного обмена: она закрывает собственный набор вопросов.
В многолинейном соединении каждая линия проходит собственный физический путь. Общая ширина интерфейса не означает одинакового качества всех путей. Одна проблемная линия может приводить к изменению конфигурации соединения или к росту числа исправлений, если протокол предусматривает такие механизмы. Сравнение режимов помогает выделять группу условий, однако интерпретацию нужно связывать с возможностями именно этого контроллера, а не с предположением о едином поведении всех шин.
Как отличать наблюдение от доказанного вывода
Снижение скорости соединения, исправляемые ошибки или нестабильность при нагреве показывают, что система меняет поведение, но ещё не указывают конкретную дорожку. Причиной могут быть канал, питание, тактирование, настройки приёмника, прошивка или дефект устройства. Полезно менять один фактор и фиксировать режимы, длины кабелей, температуру, счётчики ошибок и длительность опыта. Сравнивать следует воспроизводимые условия.
Даже отсутствие ошибок имеет статистическую границу. Если в условной модели независимых редких ошибок передано N битов без единой ошибки, приближённая верхняя 95-процентная граница BER равна 3/N. Для 1012 битов это примерно 3·10−12; на 5 Гбит/с передача занимает 200 секунд. Зависимые сбои и меняющиеся условия нарушают допущения такой оценки.
Инженерный итог состоит в согласованной картине: определён канал, известны режим и электрические требования, измерительная система подходит к задаче, а наблюдаемые ошибки связаны с воспроизводимым фактором. Прозвонка отвечает на вопрос о контакте. Осциллограмма, параметры передачи, рефлектометрия и статистика ошибок отвечают на другие вопросы. Их совместное использование позволяет объяснять работу платы без мифов о внешнем виде дорожек.
Хороший протокол наблюдения сохраняет не только итог «прошло», но и границы: установленный режим, число переданных битов, доступные счётчики, условия среды и повторяемость. Если данных недостаточно, корректный вывод остаётся узким. Например, «на выбранной скорости за указанное время ошибок не зарегистрировано» значительно точнее, чем обещание абсолютной надёжности любого интерфейса при любых кабелях и нагрузках.
Официальные первичные источники
- Texas Instruments — High-Speed Interface Layout Guidelines, редакция J: примеры опорных плоскостей, переходов и геометрии; отдельные числовые рекомендации относятся к контексту документа.
- Texas Instruments — Differential Pairs: What You Really Need to Know: симметрия потерь, задержек и нечётной моды.
- Toshiba — Countermeasures for Signal Reflection: распределённая линия и отражения.
- Keysight — Analyzing Data using Eye Diagrams: определения параметров глаза и PAM2/PAM4.
- Tektronix — Jitter Timing Fundamentals: временные искажения и интерпретация глазковой диаграммы.
- Altium — High Speed Design: связь трассировки с пространственной конструкцией канала.
