Wi-Fi как аппаратная система: радиотракт, антенны, MIMO, OFDM и эфирное время

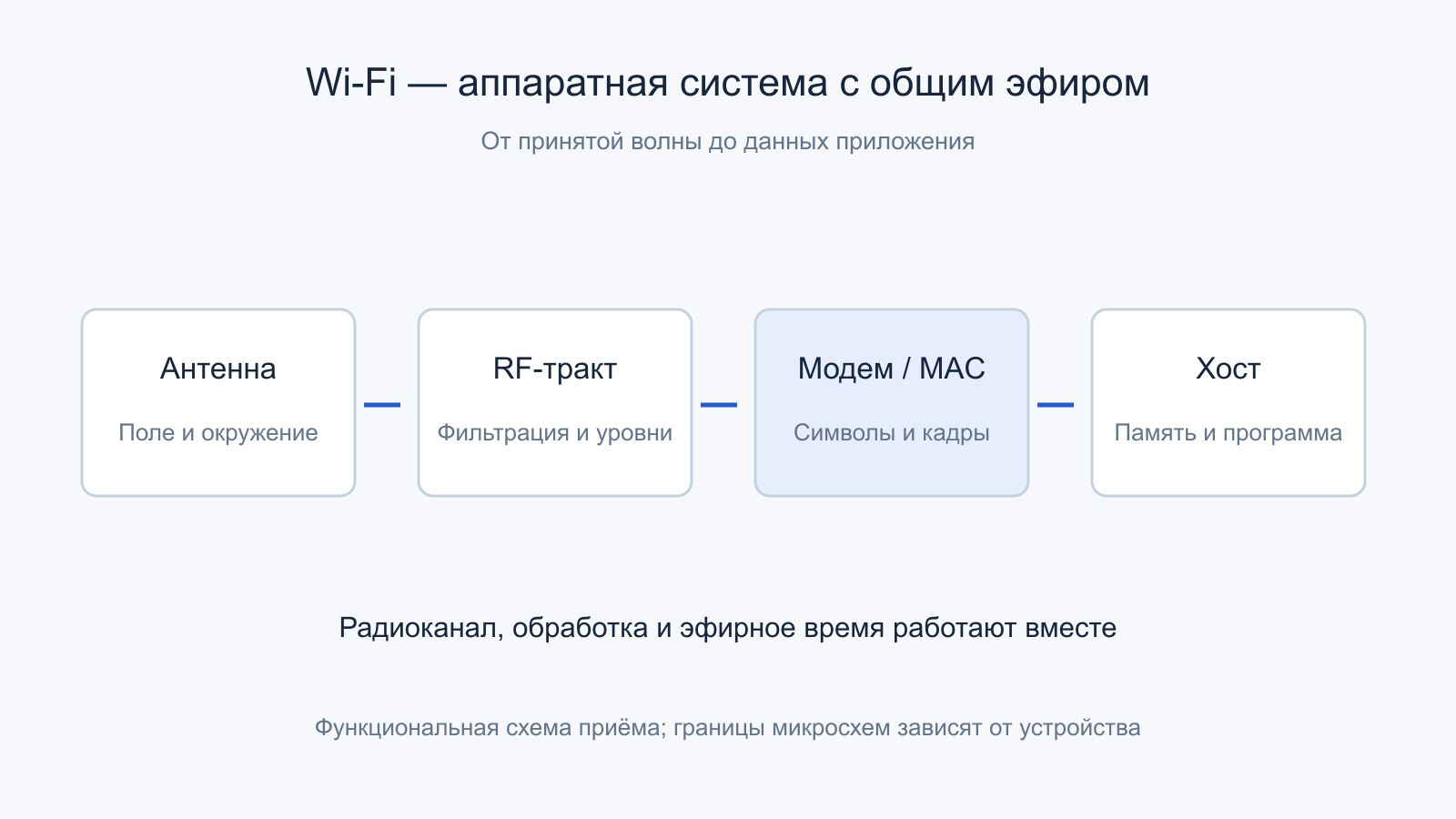

Функциональная архитектура приёма Wi-Fi: антенна, радиотракт, цифровой модем/MAC и хост. Открыть иллюстрацию в полном размере.

Ноутбук показывает хорошую мощность сигнала и высокую скорость Wi-Fi-соединения, но передача файла идёт заметно медленнее. Другая точка доступа имеет больше внешних антенн, однако не ускоряет этот ноутбук. При подключении ещё одного клиента задержка возрастает, хотя никто не занимает весь заявленный гигабит. Эти наблюдения объясняются сочетанием радиотракта, пространственного канала и разделяемого эфирного времени.

Wi-Fi — аппаратная и протокольная система, а не Ethernet с удалённым проводом. В ней меняются условия распространения, выбираются режимы модуляции, передаются служебные поля, ожидается доступ к среде и повторяются неудачные попытки. Для численных примеров ниже используется явно указанная модель 802.11ax; её параметры нельзя автоматически переносить на все поколения и изделия. Условные расчёты не являются личными измерениями владельца сайта.

Содержание статьи

1. От байтов в памяти до радиоволны
2. Зачем радиотракту фильтры, усиление и линейность
3. Антенна задаёт пространственное взаимодействие, а не число мегабит
4. RSSI и SNR отвечают на разные вопросы
5. Ширина канала — ресурс спектра с собственной ценой
6. OFDM формирует параллельные частотные составляющие
7. MCS связывает модуляцию и кодирование
8. Учебный расчёт PHY-rate из параметров 802.11ax
9. MIMO требует различимых пространственных путей
10. OFDMA и MU-MIMO разделяют разные измерения
11. Эфирное время определяет цену каждого обмена
12. Повторные передачи расходуют тот же общий ресурс
13. Как связать наблюдения с аппаратной моделью
14. Официальные первичные источники
15. Читайте также

От байтов в памяти до радиоволны

Хост передаёт данные беспроводному контроллеру, который выполняет MAC-обработку и подготовку физического сигнала. Цифровая часть кодирует данные, формирует символы и потоки отсчётов. Радиочастотный тракт преобразует их в сигнал нужного диапазона, усиливает и передаёт к антенне. На приёме выполняется обратная цепочка с оценкой канала и восстановлением данных.

Распределение функций между CPU, прошивкой и микросхемой зависит от устройства. У компьютерного адаптера, встроенного SoC и маломощного IoT-компаньона различаются интерфейс хоста и объём собственной обработки. Поэтому слово Wi-Fi 6 не определяет число потоков, ширину канала или скорость приложения. Оно обозначает семейство возможностей при конкретной реализации.

Показателен TI CC330x: в открытой редакции F октября 2025 года описаны 2,4 ГГц,20 МГц и один пространственный поток. Это полноценный архитектурный пример Wi-Fi 6 для своего класса задач. Его нельзя сравнивать с многопоточной компьютерной картой по максимальной цифре другого изделия только потому, что обе относятся к 802.11ax.

Зачем радиотракту фильтры, усиление и линейность

Антенна принимает не только нужный сигнал. На её выводах одновременно присутствуют шум, другие передатчики и отражённые копии волн. Приёмный тракт должен выделить подходящий диапазон, обеспечить нужный уровень и преобразовать сигнал для цифровой обработки. Усилитель не создаёт отсутствующее качество: вместе с полезной составляющей он обрабатывает помехи и добавляет собственные ограничения.

Слишком сильный нежелательный сигнал способен перегрузить участок приёмника даже тогда, когда полезный передатчик виден уверенно. Важны динамический диапазон, избирательность и состояние усиления. Поэтому простой вывод «принимаемая мощность выше — связь обязательно лучше» работает не во всех условиях. Одно число уровня не описывает весь спектр на входе.

На передаче усилитель мощности должен сохранять достаточную линейность для выбранной модуляции. Искажения ухудшают различимость символов и могут мешать соседним каналам. Увеличение усиления не является бесплатным способом добавить скорость. Допустимые режимы задаются проектом, сертификацией и региональными нормами; обходить их ради эксперимента нельзя.

Антенна задаёт пространственное взаимодействие, а не число мегабит

У антенны есть диаграмма направленности, поляризация, эффективность и зависимость от окружающей конструкции. Корпус, земля платы, металлические детали и положение устройства меняют условия. Антенна с большим усилением не создаёт энергию: она перераспределяет пространственную чувствительность и излучение. Увеличение в одном направлении может сопровождаться уменьшением в другом.

Соединение антенны с трактом также имеет потери и требования согласования. Длинный или неудачный фидер способен уменьшать полезный уровень до активной части. Но внешняя форма антенны не показывает итоговую эффективность всей конструкции. Сравнивать только длину пластиковой детали или количество выступающих элементов технически бессмысленно.

Для масштаба: длина волны в свободном пространстве равна λ = c / f. При 2,4 ГГц получается примерно 12,5 см, при 5 ГГц —6 см. Это объясняет, почему сантиметры размещения способны быть существенными. Однако из этих чисел нельзя вывести универсальное расстояние между антеннами внутри любого изделия: конструкция и требования многопоточного канала сложнее одной формулы.

RSSI и SNR отвечают на разные вопросы

RSSI связан с оценкой принятого уровня. Конкретная шкала и представление зависят от аппаратуры и драйвера; интерфейс может показывать dBm или условный процент. SNR описывает отношение мощности нужного сигнала к шуму в выбранных условиях. Высокий RSSI не позволяет вычислить SNR без сведений о шуме и методе измерения.

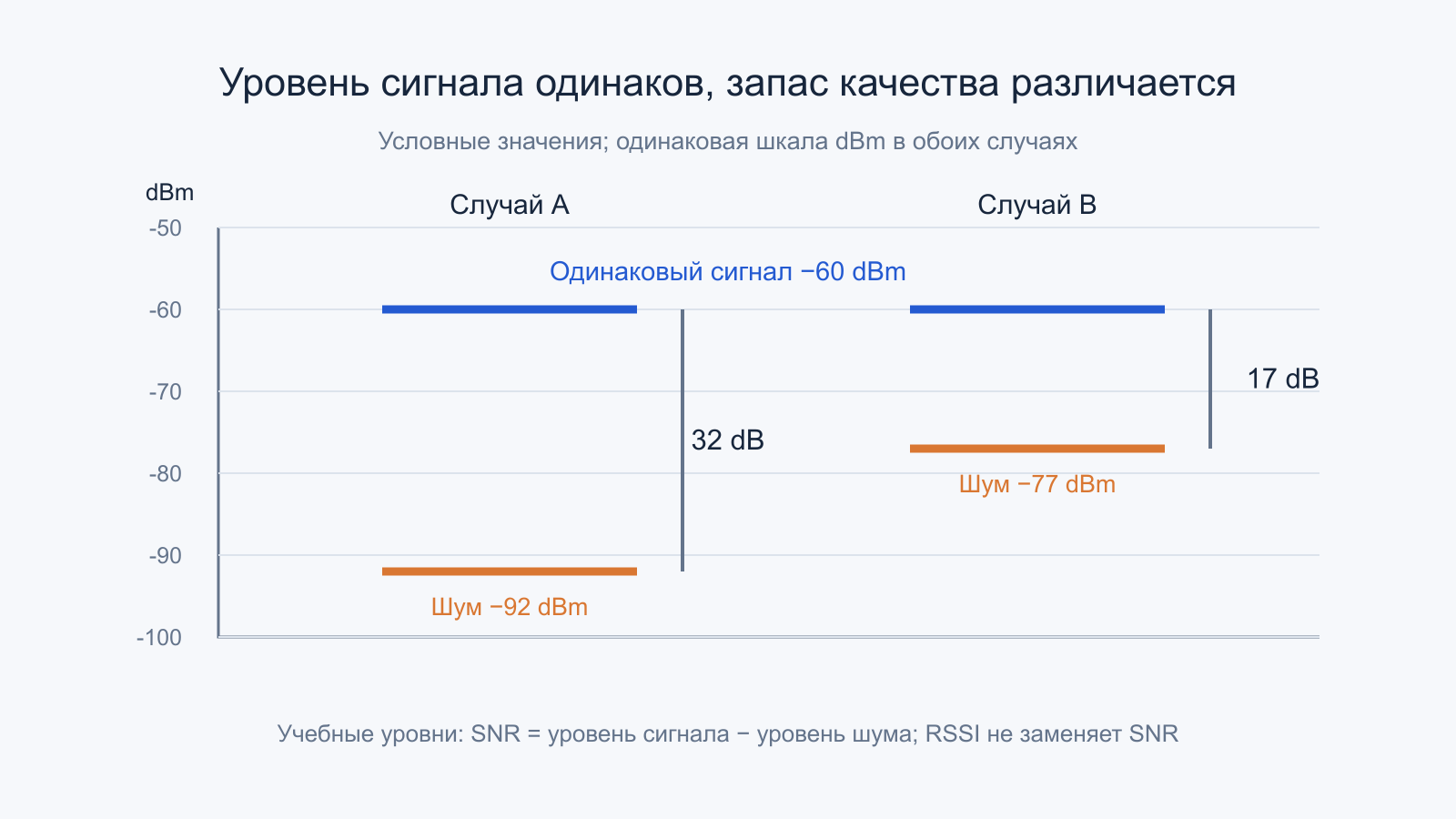

В учебном примере сигнал равен−60 dBm, а шумовой уровень−92 dBm. Разность составляет 32 dB. При том же сигнале и шумовом уровне−77 dBm получится только 17 dB. Значение RSSI одинаковое, а запас различимости заметно отличается. Cisco Meraki рассматривает именно это различие; указанные здесь числа специально выбраны для расчёта, а не взяты из реальной сети.

Не вся активность соседей превращается в одинаковый «шум». Корректно распознанная чужая передача может заставить ждать свободного эфира; непонятная помеха ухудшает приём иным способом. Поэтому низкая скорость при хорошем SNR возможна из-за занятого канала. А оценка noise floor обычного клиентского адаптера сама может иметь ограничения точности и доступности.

Ширина канала — ресурс спектра с собственной ценой

Более широкий канал позволяет использовать больше частотного ресурса и при подходящих условиях увеличить PHY-rate. Но он занимает большую часть доступного диапазона, встречает больше потенциальных соседей и предъявляет требования к обоим участникам. Клиент с меньшей поддерживаемой шириной не получает максимум точки доступа автоматически.

Есть и физическая сторона. В учебной модели постоянной спектральной плотности шума удвоение полосы удваивает шумовую мощность, то есть добавляет примерно 3 dB. Если полезная принятая мощность не растёт, соответствующий SNR уменьшается. Реальные ограничения мощности, спектральная плотность и фильтры зависят от режима и регулирования, поэтому это условная зависимость, а не универсальный итог переключения 20 на 40 МГц.

Номер диапазона, ширина канала и число пространственных потоков — три разных параметра. Переход с 80 на 160 МГц не равен переходу с одного потока на два. Оба могут повышать теоретическую скорость, но требуют разных ресурсов. Разрешённые диапазоны, каналы и режимы мощности зависят от региона и конкретной сертификации оборудования.

OFDM формирует параллельные частотные составляющие

В OFDM данные распределяются по набору ортогональных поднесущих. Вместо одной чрезвычайно быстрой последовательности символов получается множество параллельных составляющих с согласованными частотами и длительностью. Приёмник использует предусмотренное преобразование и оценку канала, чтобы восстановить переданную информацию. Ортогональность не означает отсутствия спектрального перекрытия на любой произвольной картинке.

Не все поднесущие несут пользовательские данные. Есть пилотные составляющие, защитные участки и другие предусмотренные элементы. Поэтому ширину канала нельзя просто умножить на число битов модуляции и назвать результат точной скоростью. Нужны план поднесущих, кодирование, длительность символа и количество пространственных потоков.

Для 802.11ax документы Cisco и NI описывают полезную длительность OFDM-символа 12,8 мкс и варианты защитного интервала 0,8/1,6/3,2 мкс. Соответствующий шаг поднесущих равен 78,125 кГц. Эти параметры относятся к рассматриваемой физической форме 802.11ax, а не ко всем сигналам, когда-либо передаваемым Wi-Fi-устройством.

Цифровые блоки работают с разными представлениями данных

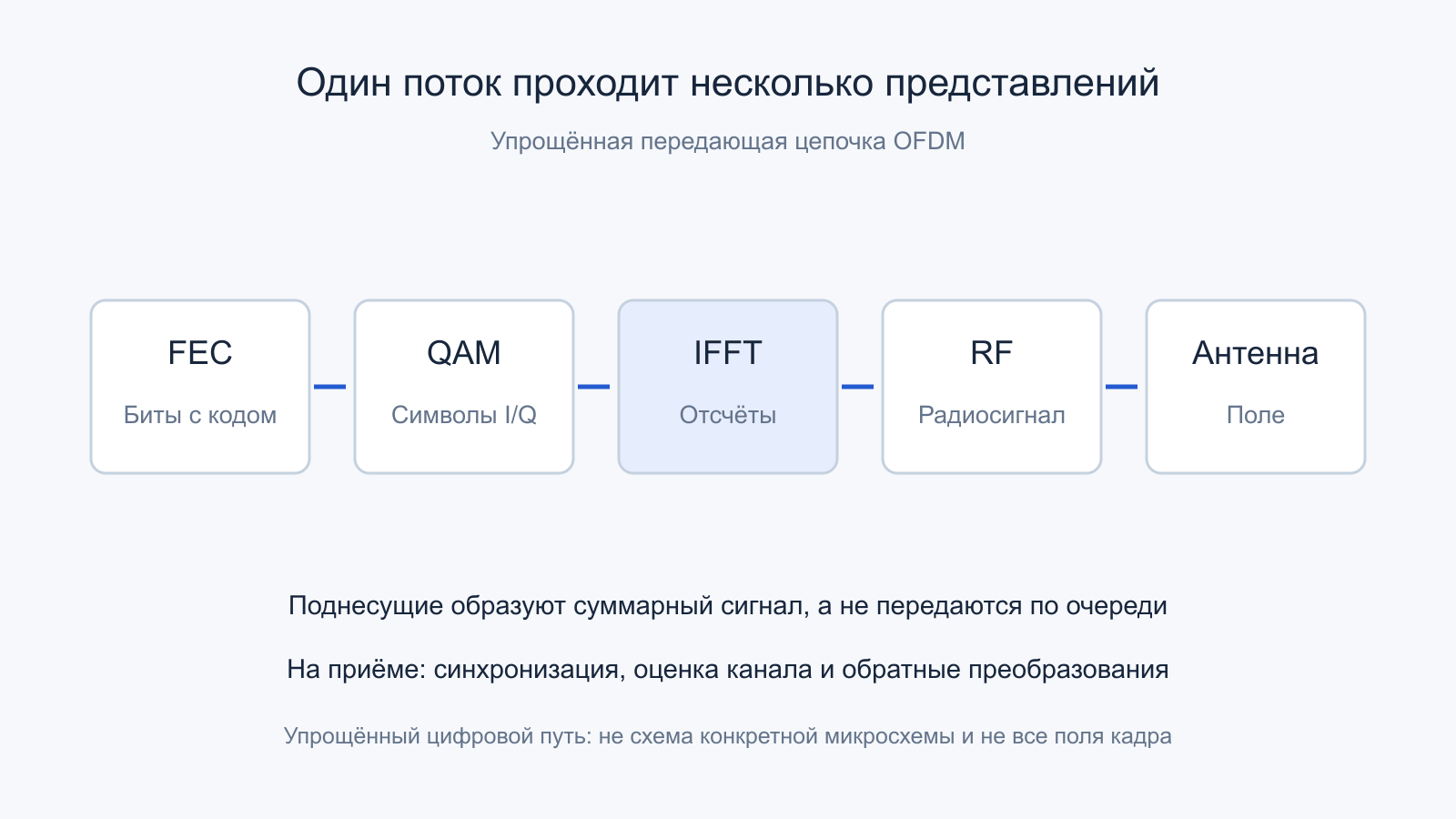

После канального кодирования биты отображаются в комплексные значения выбранной модуляции. Для OFDM частотные составляющие преобразуются в последовательность временных отсчётов; в типичной цифровой реализации используется обратное быстрое преобразование Фурье. Затем добавляются предусмотренные временные элементы и выполняется радиопередача. Это не последовательное излучение каждой поднесущей по отдельности: составляющие образуют один суммарный сигнал.

Приёмник синхронизируется, оценивает действие канала, разделяет частотные составляющие и восстанавливает кодированные данные. Ошибка времени, частоты или оценки канала способна ухудшить различимость даже при достаточной принятой мощности. Поэтому радиочасть и цифровая обработка должны рассматриваться вместе. Одного усилителя или одной хорошей антенны недостаточно для объяснения всей системы.

Важна и граница коррекции: физический декодер пытается восстановить предусмотренные повреждения внутри принятой передачи, а MAC решает судьбу неудачного обмена по другим правилам. Коррекция в декодере и повтор целого кадра расходуют разные ресурсы. Нельзя называть любое восстановление «повторной передачей», если по радио дополнительная попытка не выполнялась.

Защитный интервал расходует время и помогает при многолучёвости

Отражённые копии сигнала приходят с задержками. Защитный интервал помогает поддерживать предусмотренную обработку при допустимой протяжённости канала во времени. Его увеличение может быть полезно в сложных условиях распространения, но делает каждый символ длиннее. Нельзя выбирать самый короткий интервал только по арифметике максимальной скорости, игнорируя качество реального канала.

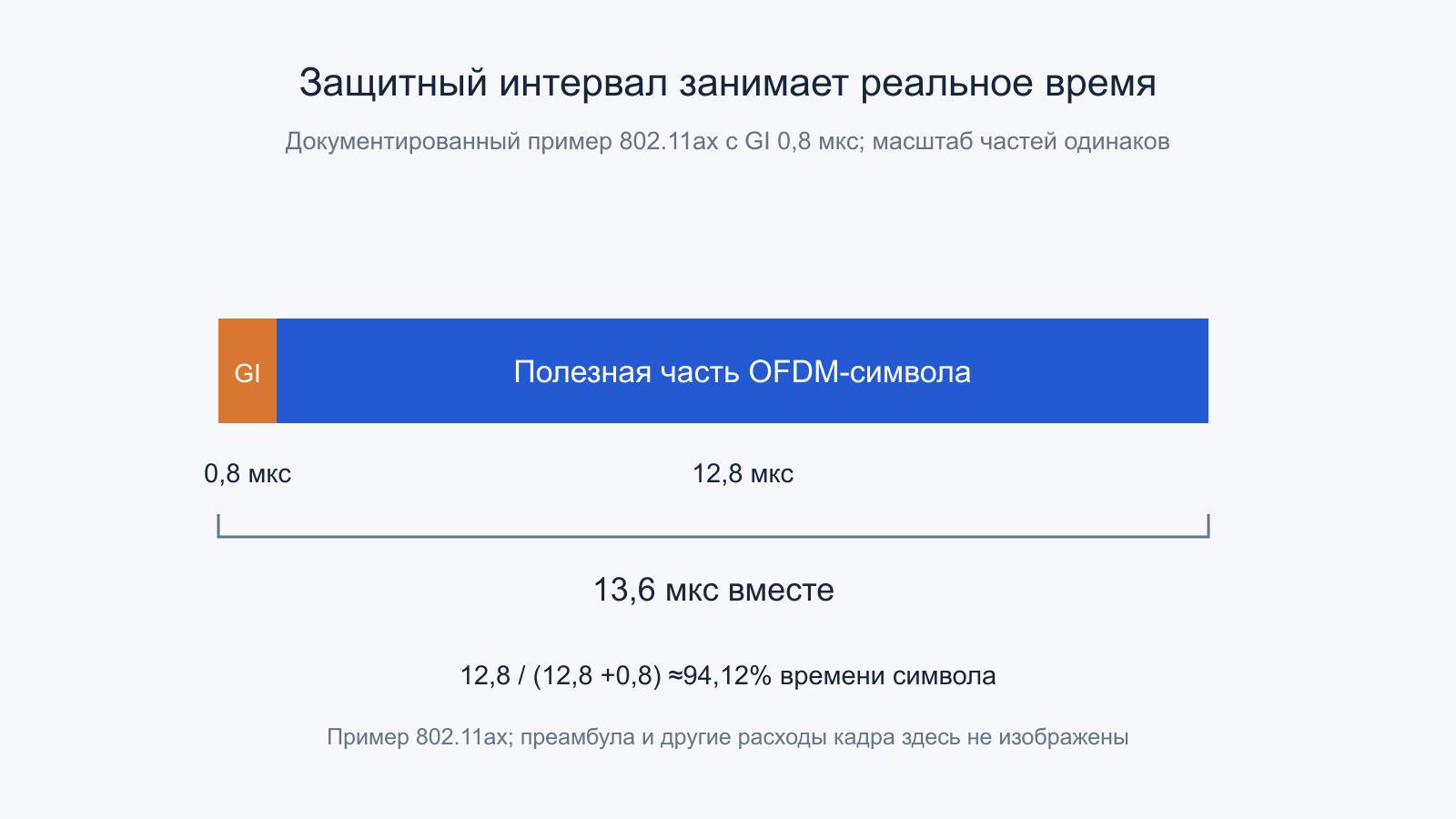

Для полезной части 12,8 мкс и GI0,8 мкс доля времени этой части равна 12,8 / (12,8 + 0,8) ≈ 94,12%. При GI3,2 мкс —80%. Сами числа ещё не описывают все расходы кадра: до и после поля данных остаётся другая работа. Расчёт показывает только цену выбранного интервала в одном символе.

MCS связывает модуляцию и кодирование

Модуляция определяет, сколько различимых состояний используется для передачи информации. У 256-QAM номинально восемь битов на состояние, у 1024-QAM —десять. При прочих одинаковых параметрах отношение равно 10/8 =1,25. Но более плотное расположение состояний требует лучшего качества тракта и канала; нельзя считать эту прибавку доступной при любом RSSI.

Кодирование добавляет избыточность для восстановления предусмотренных ошибок. Скорость кода 5/6 означает соответствующее отношение информационных битов к закодированным в данной модели. MCS объединяет выбранное сочетание параметров физической передачи. Полное значение PHY-rate также зависит от ширины, числа потоков и временных параметров. Один номер MCS без этих условий не задаёт мегабиты.

Адаптация режима может выбирать менее плотную модуляцию и более устойчивую передачу, чтобы уменьшить повторы. Более высокая мгновенная PHY-цифра иногда даёт меньший полезный результат, если слишком много попыток неудачны. Поэтому важно смотреть не только последний выбранный режим, но и его распределение, повторные передачи и время занятости среды.

Учебный расчёт PHY-rate из параметров 802.11ax

Возьмём приведённый Cisco пример 80 МГц с 980 поднесущими данных,1024-QAM, кодом 5/6, GI0,8 мкс и одним пространственным потоком. Получается 980 × 10 × (5/6) / ((12,8 + 0,8) × 10⁻⁶) ≈ 600,49 Мбит/с. Здесь рассчитано поле данных физической передачи, а не скорость пользовательского файла.

При двух доступных потоках и тех же остальных условиях арифметический результат удваивается примерно до 1200,98 Мбит/с. При одном потоке и GI3,2 мкс он становится около 510,42 Мбит/с. Примеры показывают отдельное влияние пространственного ресурса и длительности символа. Нельзя сначала взять уже двухпоточную паспортную скорость, а потом ещё раз умножить её на число антенн.

До полезного файла остаются преамбула, MAC-заголовки, подтверждения, ожидание доступа, возможные повторы и верхние протоколы. Даже идеальная работа физического поля не заполняет им каждую секунду. Поэтому записанная ОС скорость соединения обычно выше наблюдаемого throughput и не является обещанием приложению.

MIMO требует различимых пространственных путей

Несколько передающих и приёмных радиочастотных цепей позволяют работать с пространственным каналом. В подходящих условиях приёмник разделяет несколько одновременно передаваемых потоков. Существенны не только количество антенн, но и независимость наблюдений, состояние канала, качество оценки и возможности обоих участников. Почти одинаковые пространственные пути ограничивают пользу дополнительных цепей.

Две антенны могут использоваться для других задач: разнообразия приёма, выбора лучшего пути, обслуживания разных диапазонов или формирования направленности. Поэтому число видимых внешних элементов не доказывает число одновременно доступных spatial streams для данного клиента. Внутри корпуса тоже могут находиться антенны, которых снаружи не видно.

Клиент 1×1 не превращается в 4×4 от связи с четырёхпоточной точкой доступа. Дополнительные ресурсы точки способны быть полезны для других механизмов и нескольких клиентов, но верхняя граница конкретного обмена определяется согласованными возможностями. В таблицах Intel скорости специально приводятся вместе с шириной и организацией 1×1/2×2, а не как свойство одного названия Wi-Fi.

Учебная алгебра двух пространственных наблюдений

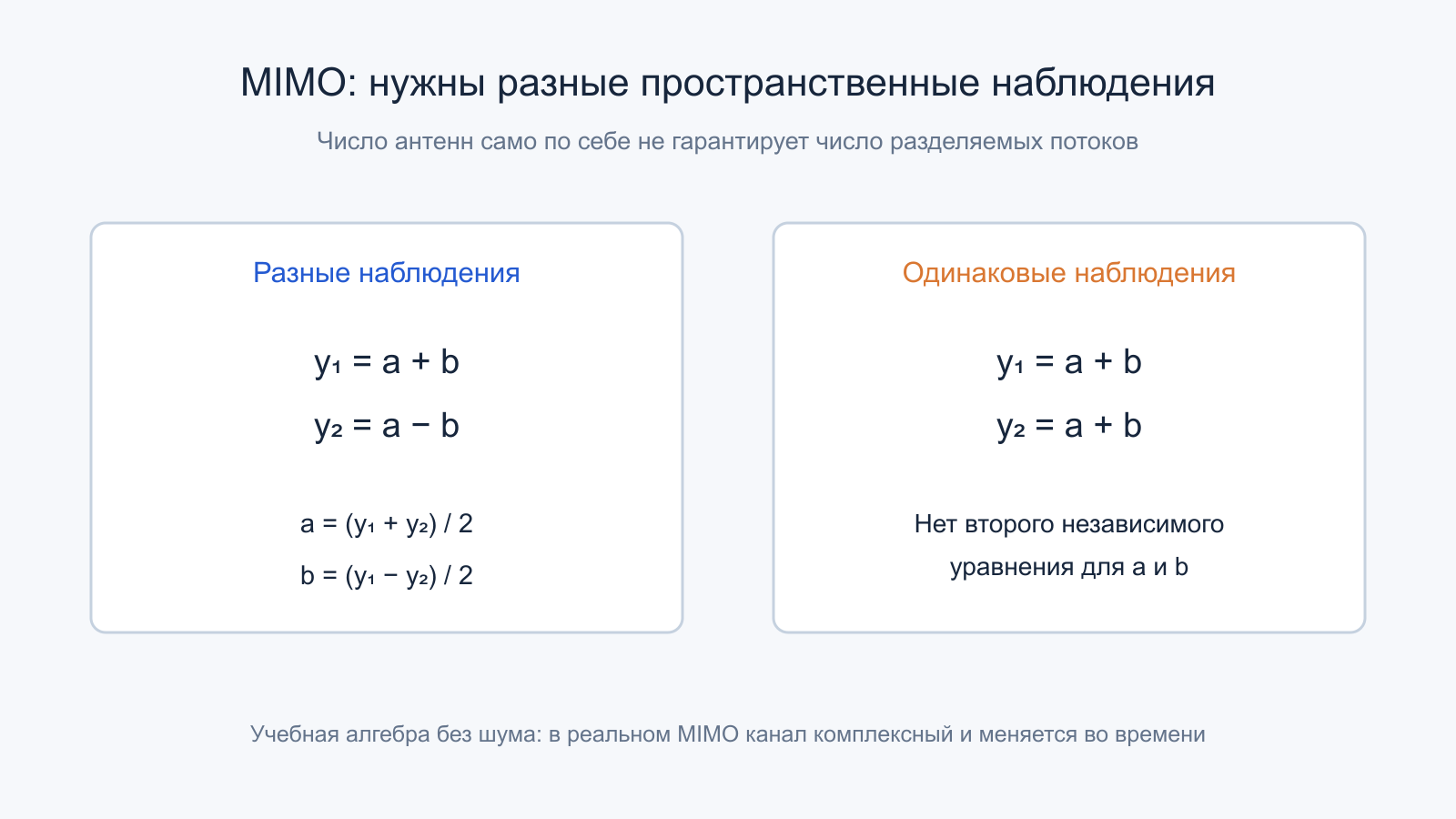

Пусть переданы два условных значения a и b, а идеализированный канал без шума даёт приёмнику наблюдения y₁ = a + b и y₂ = a − b. Тогда значения разделяются: a = (y₁ + y₂) / 2, b = (y₁ − y₂) / 2. Два наблюдения содержат достаточно различной информации для восстановления двух неизвестных в этой модели.

Если же оба приёмных пути дают одинаковое a + b, второго независимого уравнения нет. Два разъёма и две антенны физически присутствуют, но простое разделение двух неизвестных уже невозможно. Реальный канал описывается комплексными коэффициентами, меняется по частоте и времени и содержит шум. Модель показывает смысл независимости, а не точный алгоритм модема.

Beamforming решает связанную, но другую задачу: согласованная работа передающих цепей помогает сформировать подходящее поле у получателя при доступных сведениях о канале. Это не означает появления новых независимых потоков у однопоточного клиента. Разнообразие путей, пространственное мультиплексирование и направленная передача могут использовать общую аппаратуру, но оцениваются по разным результатам.

OFDMA и MU-MIMO разделяют разные измерения

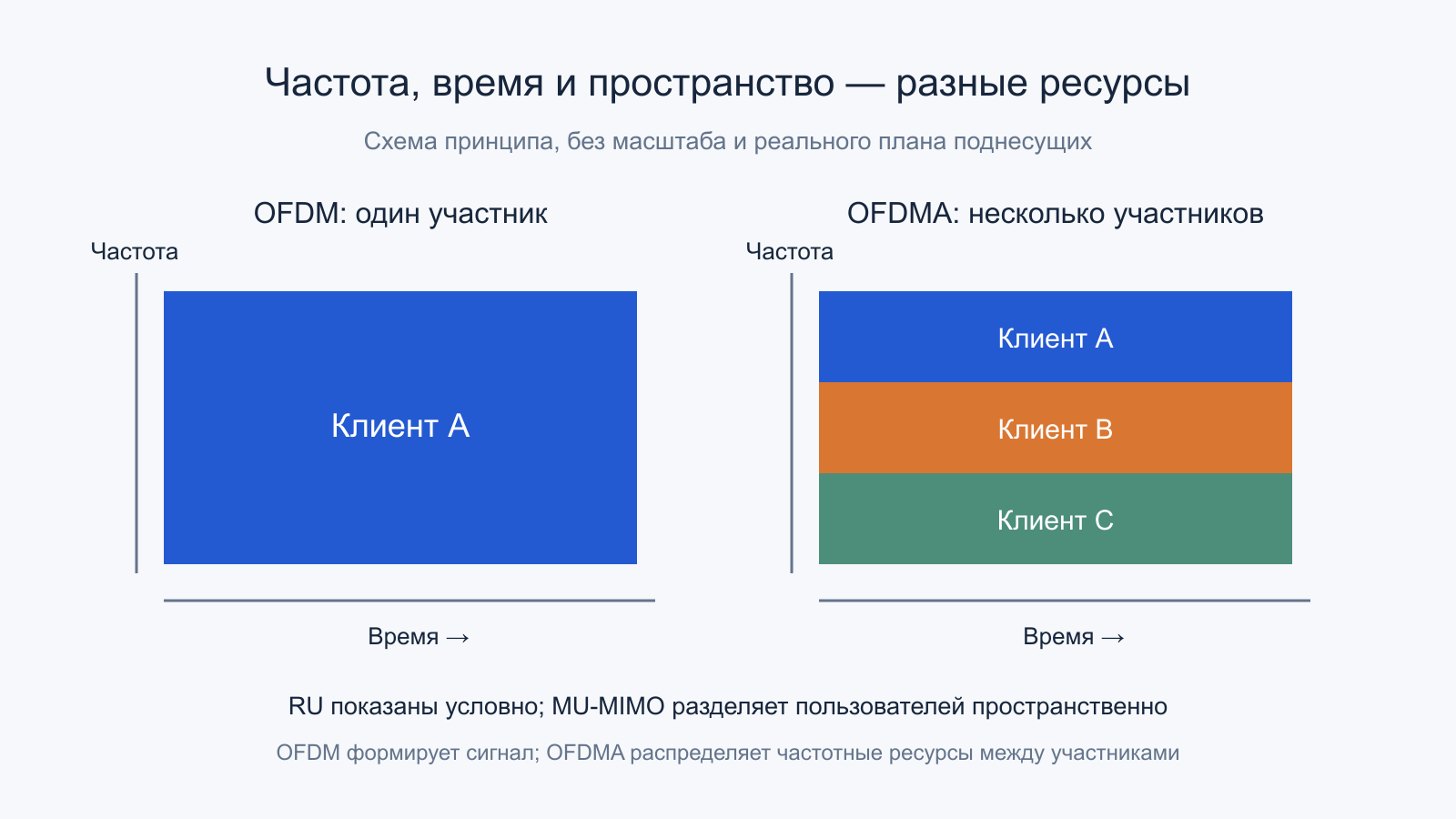

OFDMA распределяет частотные ресурсы внутри предусмотренной передачи между участниками. В 802.11ax используются resource units — группы поднесущих. Несколько клиентов могут обслуживаться в одном организованном обмене на разных частотных частях. Это особенно полезно для сокращения отдельных расходов на множество небольших сообщений, но не умножает доступный спектр.

MU-MIMO использует пространственное разделение нескольких пользователей. Это другой ресурс, чем разбиение на частотные RU. Возможность совместного применения и конкретные варианты зависят от поколения и реализации. OFDM как способ формирования сигнала не является синонимом OFDMA как многопользовательского распределения.

Ни один механизм не гарантирует одинаковую скорость всем клиентам. Планировщик учитывает очереди, качество канала, поддерживаемые режимы и политику. Для редких коротких сообщений выгода может проявиться в более своевременной доставке, а не в максимуме одного большого файла. Для одной активной связи дробление ресурса не обязательно даёт преимущество.

Эфирное время определяет цену каждого обмена

Wi-Fi-устройства разделяют среду по предусмотренным правилам доступа. Передача полезных данных окружена ожиданием, служебными полями, подтверждениями и другими действиями. Участники также должны учитывать занятость канала. Поэтому полудуплексную общую среду обычного одного радиоканала нельзя представлять как независимый полный гигабит каждому клиенту в обе стороны.

Агрегация нескольких порций данных помогает распределить фиксированные расходы на больший полезный объём. Но размер агрегата, задержка ожидания и обработка ошибок создают компромисс. Максимальный агрегат не обязательно нужен интерактивному сообщению. Показатель пропускной способности крупного потока и задержка маленького запроса описывают разные режимы.

Два клиента с разной PHY-скоростью

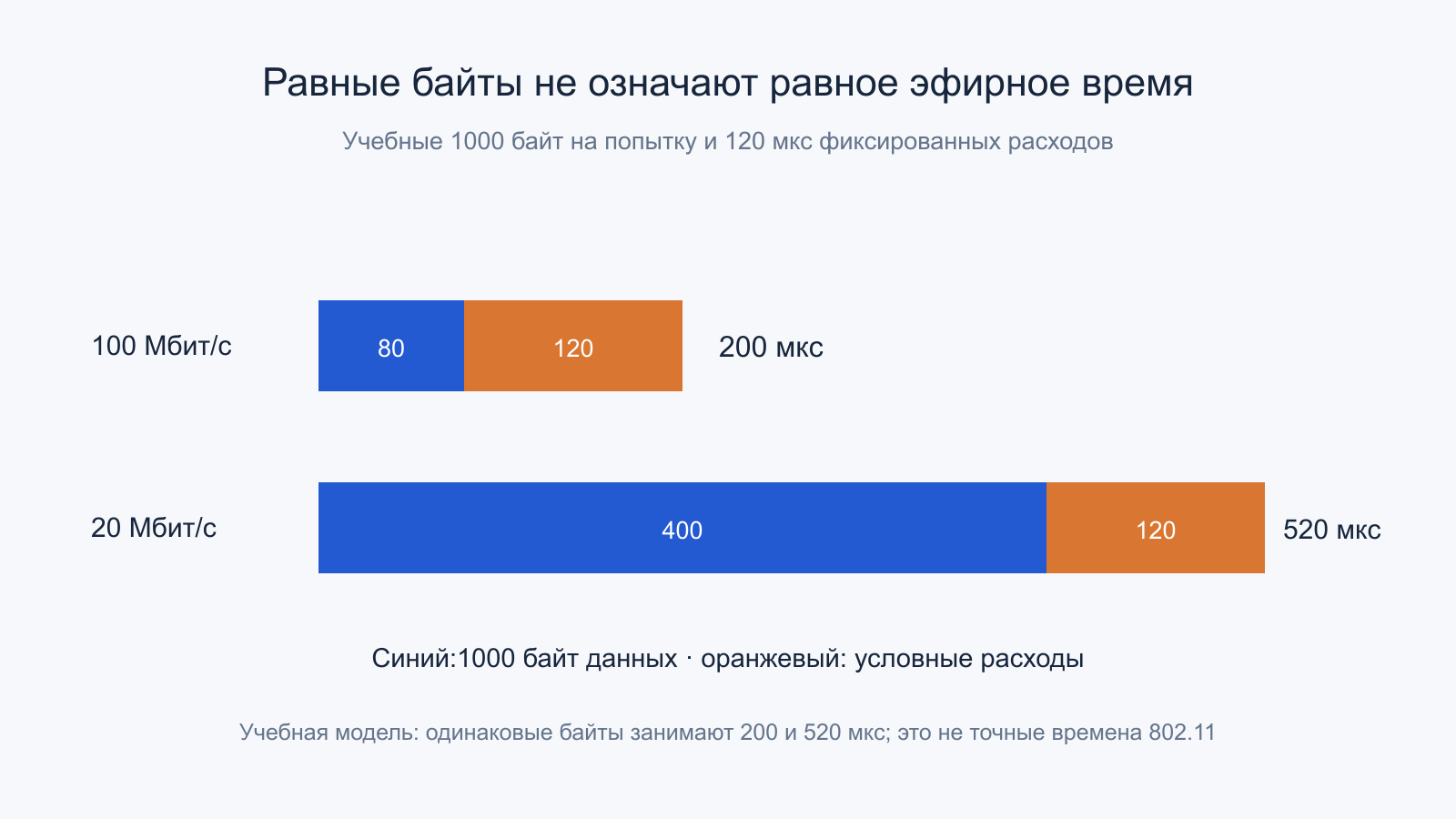

Возьмём учебный обмен 1000 байт и условные фиксированные расходы 120 мкс на попытку. На 100 Мбит/с сами данные занимают 80 мкс, всего 200 мкс. На 20 Мбит/с данные занимают 400 мкс, всего 520 мкс. Это намеренно упрощённая модель, а не точные времена конкретного кадра 802.11 и не характеристика какого-либо роутера.

Если обслуживать по одному такому успешному обмену каждого клиента, на 2000 байт уйдёт 720 мкс. Суммарный полезный темп составит 16000 / (720 × 10⁻⁶) ≈ 22,22 Мбит/с. При одинаковом количестве полезных байтов медленный участник занимает примерно 72,2% времени модели. Это объясняет разницу между равенством пакетов и равенством эфирного времени.

Для одного быстрого клиента полезный темп этой модели равен 40 Мбит/с, для одного медленного — примерно 15,38. Если каждому предоставить половину времени, их вклады в длинном интервале были бы 20 и 7,69 Мбит/с, суммарно 27,69. Но объёмы переданных данных перестали бы быть равными. Это два разных критерия справедливости, а не бесплатное ускорение обоих устройств.

Планировщик реальной точки доступа может учитывать приоритеты, очереди и поддерживаемые механизмы. Поэтому учебное чередование кадров не объявляется обязательной политикой любой сети. Для интерпретации результата нужно выяснить, как распределяется время и какой тип трафика сравнивается. Сумма PHY-rate нескольких клиентов не описывает этот процесс.

Короткие сообщения и агрегирование

В той же модели 100-байтное сообщение на 100 Мбит/с требует только 8 мкс для самих данных, но вместе с прежними 120 мкс занимает 128 мкс. Получается 800 / (128 × 10⁻⁶) = 6,25 Мбит/с полезного темпа. Высокая PHY-скорость осталась той же, а результат значительно уменьшился из-за доли фиксированных расходов.

Если условно собрать десять таких сообщений в одну 1000-байтную порцию с однократными прежними расходами, арифметика вернётся к 40 Мбит/с. Настоящая агрегация имеет дополнительные заголовки, пределы и правила подтверждений, поэтому точный выигрыш будет другим. Здесь показано направление эффекта: сначала нужно определить, что повторяется на каждую маленькую порцию, а что оплачивается один раз на группу.

При этом ожидание накопления группы добавляет задержку первому сообщению. Большой непрерывный файл обычно предоставляет достаточно готовых данных, а редкие команды управления приходят иначе. Поэтому настройки, выгодные пакетной передаче, не обязаны улучшать отзывчивость. Для смешанной нагрузки нужны оба измерения: сколько данных проходит за длительное время и как быстро завершается отдельный важный запрос.

Среднее тоже способно скрывать проблему: большинство команд проходит быстро, а редкое ожидание занятого эфира создаёт заметную остановку интерфейса. Такая остановка не определяется одним последним MCS. Для содержательного сравнения смотрят распределение задержек в сопоставимых условиях и связывают длинные события с реальной работой, а не только с паспортным названием поколения.

Повторные передачи расходуют тот же общий ресурс

Повреждённая попытка не исчезает из бюджета времени. На неё уже были потрачены эфир и ожидание; затем требуется предусмотренная реакция и, возможно, повтор. Причиной может быть качество сигнала, столкновение неучтённых передач или другой фактор. Сам счётчик повторов ещё не локализует причину до антенны.

В условной модели независимая вероятность неудачи каждой попытки равна 20%, ограничение числа попыток отсутствует, а цена каждой одинакова. Среднее число попыток на успех равно 1 / (1 − 0,2) = 1,25. Исходный полезный темп 40 Мбит/с уменьшился бы до 32 Мбит/с. Реальные тайм-ауты, изменение MCS и предел повторов делают поведение сложнее.

Поэтому хорошая последняя PHY-скорость не исключает заметной потери эффективности. Если часть времени занята чужими передачами, а часть собственных попыток повторяется, эти затраты относятся к разным причинам. Для объяснения нужны и занятость, и структура трафика, и сведения о качестве. Сложение любых процентов из разных утилит без определений может дать бессмысленный итог.

Дополнительный беспроводной переход также должен иметь собственный бюджет. Если промежуточный узел принимает данные и затем отправляет их дальше на том же общем радиоресурсе, эфир расходуется на оба действия. Использование отдельного диапазона или проводного обратного пути меняет архитектуру. Поэтому правило «любой повторитель всегда делит скорость ровно пополам» слишком грубо: важны маршруты, одновременность и доступные радиоцепи.

Как связать наблюдения с аппаратной моделью

Сначала фиксируют направление: точка доступа и клиент имеют разные передатчики, приёмники и условия размещения. Затем записывают диапазон, ширину, число потоков, MCS или PHY-rate и параметры измерения полезных данных. Сигнал, измеренный точкой от клиента, не обязан равняться оценке клиента от точки. Два направления требуют отдельного рассмотрения.

Далее рассматривают временной бюджет: занят ли канал, сколько собственных повторов, какова агрегация, не ждёт ли приложение диск, сеть за точкой или CPU. Беспроводной тест через интернет включает ещё и внешний маршрут. Высокая скорость проводного uplink точки не доказывает наличие такого же ресурса в общем эфире, а низкая скорость сервера не является измерением радиотракта.

Интерфейс между Wi-Fi-модулем и хостом также имеет конечную полосу и стоимость обслуживания. Радиочасть может иметь запас, пока дальнейший путь ограничивает выдачу данных приложению. Поэтому нагрузка CPU и состояние программных очередей остаются частью аппаратного объяснения.

Наконец, возможности сверяют с точными изделиями и региональными условиями. Intel отдельно указывает зависимость применения беспроводных адаптеров и антенн от сертификации системы и страны. Нельзя считать разрешение одного диапазона или мощности универсальным для всех мест. Объяснение архитектуры не требует обхода региональных ограничений или изменения защитных правил.

• PHY-rate отделён от полезного throughput и времени реакции приложения.
• Диапазон, ширина, MCS и spatial streams названы отдельно.
• RSSI не используется вместо SNR и оценки занятости среды.
• Число антенн не выдано за гарантированное число потоков.
• OFDM, OFDMA и MU-MIMO различены по функциям.
• В бюджете учтены служебное время, ожидание и повторные попытки.
• Примеры привязаны к указанной форме 802.11ax, а не ко всем поколениям.
• Характеристики устройств и разрешённые режимы проверены для региона.

Официальные первичные источники

• Cisco — IEEE802.11ax: The Sixth Generation of Wi-Fi: параметры символа, поднесущих, MCS и многопользовательские механизмы.
• NI — Introduction to802.11ax High-Efficiency Wireless: устройство физической передачи и OFDMA.
• Intel — Different Wi-Fi Protocols and Data Rates, редакция 2021: примеры связи ширины, потоков и PHY-rate; таблица не объявляется перечнем последних стандартов.
• Texas Instruments — CC330x Datasheet, Rev F, октябрь 2025: конкретная аппаратная архитектура Wi-Fi 6 с 20 МГц и одним потоком.
• Cisco Meraki — Signal-to-Noise Ratio and Wireless Signal Strength: различие уровня, шума и качества.
• Intel — Regulatory Information Regarding Wireless Hardware Installation or Upgrade, апрель 2025: сертификация адаптера, антенн и системы по странам.
