От кнопки питания до ОС: POST, UEFI, обучение памяти и выбор загрузчика

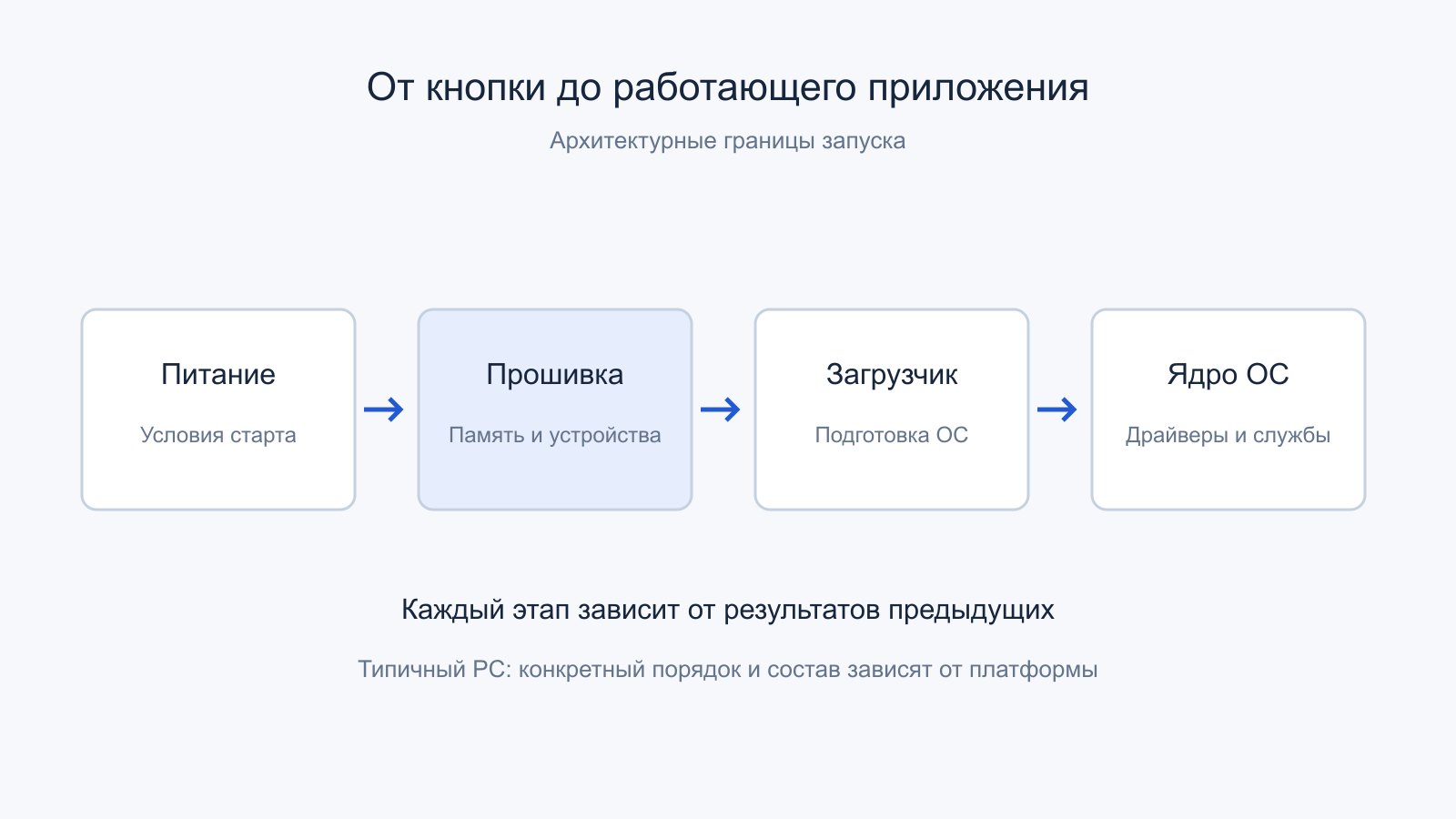

Архитектурная цепочка запуска типичного PC: питание, прошивка, загрузчик и операционная система. Открыть иллюстрацию в полном размере.
Нажатие кнопки кажется одним действием, но компьютер проходит несколько разных запусков. Сначала включается питание, затем процессор получает условия выполнения прошивки, настраиваются память и устройства, выбирается загрузочный образ, и только после этого начинается работа операционной системы. Чёрный экран в начале, логотип производителя и индикатор загрузки относятся к разным участкам этой последовательности.
Ниже рассматривается типичный современный PC с UEFI. Реальная реализация зависит от платформы, изготовителя, конфигурации и выбранной ОС. Названия стадий помогают понять архитектуру, но не обещают одинакового набора сигналов, времени и экранов у любого компьютера. Особенно важно различать питание, POST, загрузчик и последующую готовность программ.
Содержание статьи
- Кнопка не подаёт сетевую мощность прямо на процессор
- Откуда процессор берёт первые инструкции
- SEC, PEI и DXE — модель организации, а не универсальный секундомер
- POST не является полным испытанием компьютера
- Что означает обучение памяти
- Учебная модель поиска рабочего окна
- Когда появляются экран и клавиатура
- Обнаружение устройств не равно готовности загружаться с них
- Загрузочная запись UEFI описывает путь, а не только диск
- ESP и загрузчик операционной системы
- Переход от прошивки к ядру
- Secure Boot проверяет разрешённость кода
- TPM и измеренная загрузка решают другую задачу
- Почему запрос BitLocker относится к другой стадии
- Учебный бюджет времени старта
- Холодный старт, перезагрузка и восстановление состояния
- Четыре наблюдения одной последовательности
- Что проверять при чтении характеристик запуска
- Первичные источники
- Читайте также
Кнопка не подаёт сетевую мощность прямо на процессор
В обычной традиционной ATX-системе часть логики уже получает дежурное питание, пока сеть подключена. Она обнаруживает кнопку и инициирует предусмотренную последовательность. Плата запрашивает основные выходы БП, локальные преобразователи формируют нужные домены, а сигналы готовности и сброса помогают согласовать переходы. Другие архитектуры имеют свои детали.
Получить основное напряжение ещё не означает начать POST. Нужны правильные уровни, порядок, тактирование и состояние управляющих цепей. Светодиод и вращающийся вентилятор подтверждают лишь часть условий. Система способна питать периферию, пока процессор ещё не выполняет тот код, который подготовит экран.
Сброс удерживает соответствующий узел в определённом исходном состоянии, пока не выполнены нужные условия. Снятие сброса само по себе также не гарантирует успешного продолжения: следующим этапам требуются доступная прошивка и исправные ресурсы. Это цепочка зависимостей, а не набор одновременно загорающихся индикаторов.
Откуда процессор берёт первые инструкции
У x86-PC начальное выполнение начинается по предусмотренным архитектурой правилам, а платформа делает доступной область загрузочной прошивки. Полноценная оперативная память в этот момент может ещё не работать. Ранний код использует ограниченные средства временного хранения и выполняет действия, необходимые для дальнейшей инициализации. Конкретный механизм зависит от поколения платформы.
Поэтому начальные этапы не равны запуску обычной программы из файла на SSD. Накопитель ещё может не быть обнаружен, а драйверы доступа к нему не подготовлены. Быстрый SSD не способен ускорить работу, которая до обращения к накопителю целиком проходит в процессоре, контроллере памяти и прошивке.
На раннем участке платформа может выполнять проверки подлинности и целостности самой прошивки, загрузку необходимых компонентов и аппаратную настройку. Эти функции отличаются от последующего UEFI Secure Boot, который проверяет разрешённость загружаемых UEFI-образов. Одним названием «защищённая загрузка» нельзя подменить все уровни доверия.

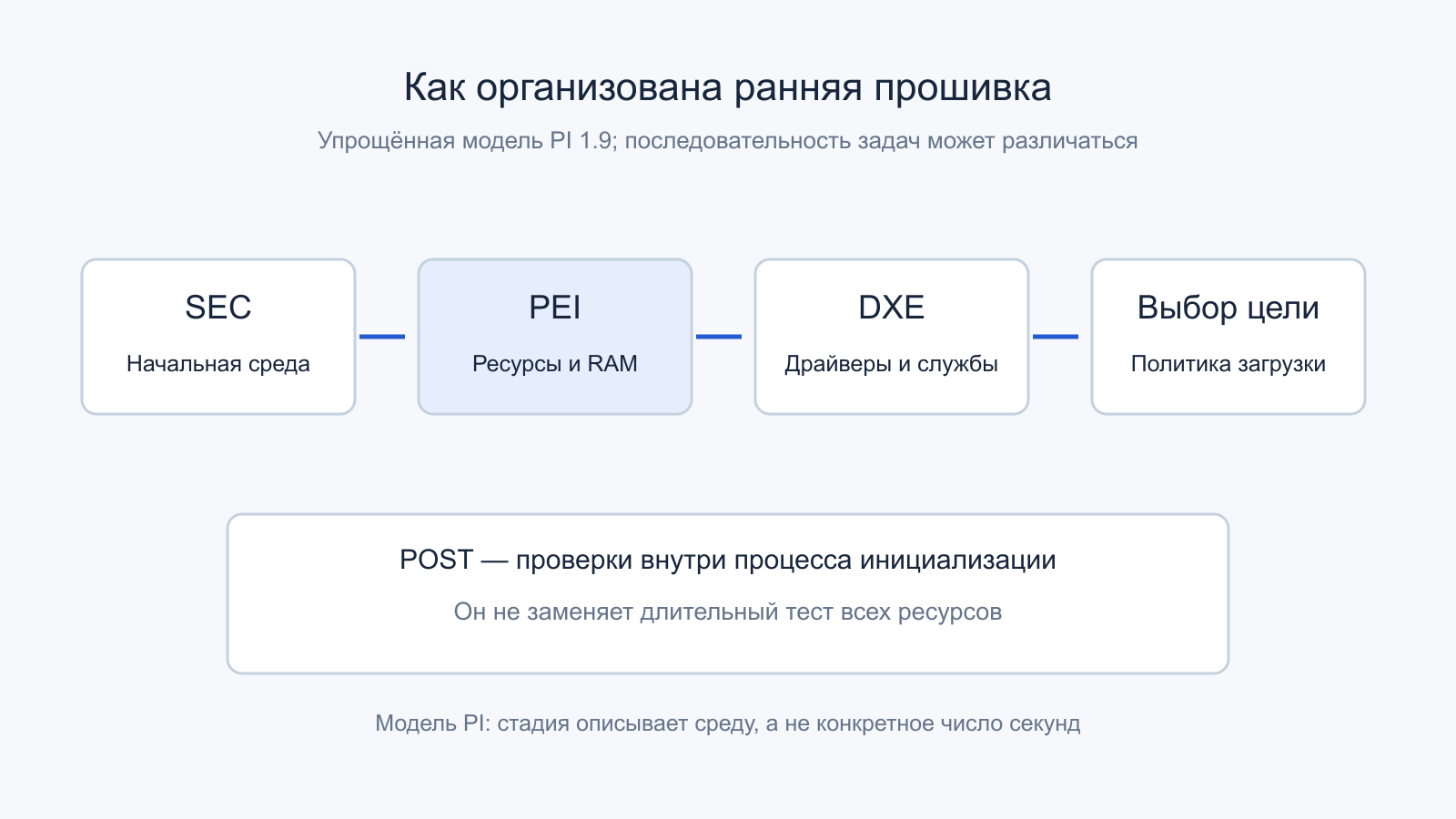

SEC, PEI и DXE — модель организации, а не универсальный секундомер
Спецификация Platform Initialization описывает несколько стадий и интерфейсов прошивки. SEC относится к начальной среде, PEI готовит основные ресурсы ранней инициализации, в том числе условия работы полноценной оперативной памяти, DXE предоставляет более богатую среду драйверов и служб. Реальная платформа добавляет собственные модули и политику. В статье используется PI 1.9, опубликованная в 2024 году.
Ранние модули передают сведения следующим стадиям через определённые структуры и интерфейсы. Это позволяет разделять компоненты прошивки, не превращая её в один монолитный линейный листинг. Внутри стадии часть задач зависит от результатов других, а некоторые действия могут выполняться иначе или параллельно. Условная стрелка на схеме упрощает эту сложность.
Разделение полезно для понимания времени старта. До появления полноценной среды драйверов может происходить большая работа, которая не видна пользователю. Позднее экран уже доступен, но обнаружение устройств и выбор загрузочной цели ещё продолжаются. Один и тот же логотип не всегда сообщает, кому принадлежит управление в конкретную секунду.
POST не является полным испытанием компьютера
Power-On Self-Test — привычное название начальных проверок, выполняемых в процессе запуска. Он оценивает достаточно условий, чтобы продолжить выбранную загрузку, но не обязан длительно испытывать каждую ячейку памяти, каждый порт и весь диапазон температур. Быстро прошедший POST не равен заключению о полной исправности железа.
У разных производителей отличаются объём тестов, коды и политика ошибок. Одни состояния останавливают старт, другие дают предупреждение, третьи позволяют продолжить с ограничением функции. Число на диагностическом индикаторе может обозначать текущий этап или последний пройденный, а не прямое имя неисправного компонента. Его читают по руководству конкретной платы.
Сообщение DRAM на плате обычно направляет внимание к этапу памяти, но не локализует дефект исключительно до модуля. В обмене участвуют процессорный контроллер, плата, питание, настройки и DIMM. То же относится к VGA: задержка на графической инициализации ещё не доказывает повреждения именно видеокарты. Архитектурная стадия и физическая причина — разные понятия.
Что означает обучение памяти
Память должна обмениваться данными с контроллером в пределах временных и электрических окон. При высоких скоростях задержки дорожек, переходов и самих компонентов становятся значимыми. Инициализация устанавливает режимы, а обучение подбирает предусмотренные параметры взаимного приёма и передачи для данной конфигурации.
Обучение не означает, что компьютер «изучает содержимое файлов» или повышает паспортную ёмкость модуля. Оно связано с физическим интерфейсом и его режимом. В зависимости от поколения могут настраиваться задержки, опорные уровни и другие параметры. Точный набор процедур определяется контроллером и прошивкой, поэтому один популярный термин не описывает все реализации.
После изменения модулей, процессора, версии прошивки или настроек процедура может выполняться заново. Некоторые платформы сохраняют результаты и используют их при следующих стартах, когда условия позволяют. Это не тождественно универсальному запрету повторного обучения. Поддерживаемое ускорение выбирает сама предусмотренная реализация.
Kingston предупреждает, что отдельные DDR5-системы способны обучаться несколько минут и оставаться без изображения. Эти сроки приведены для описанных случаев, а не как единое ожидание для любого компьютера. Руководство точной модели и её диагностическая индикация важнее случайного универсального таймера. Принудительное прерывание нормального этапа не ускоряет его.
Учебная модель поиска рабочего окна

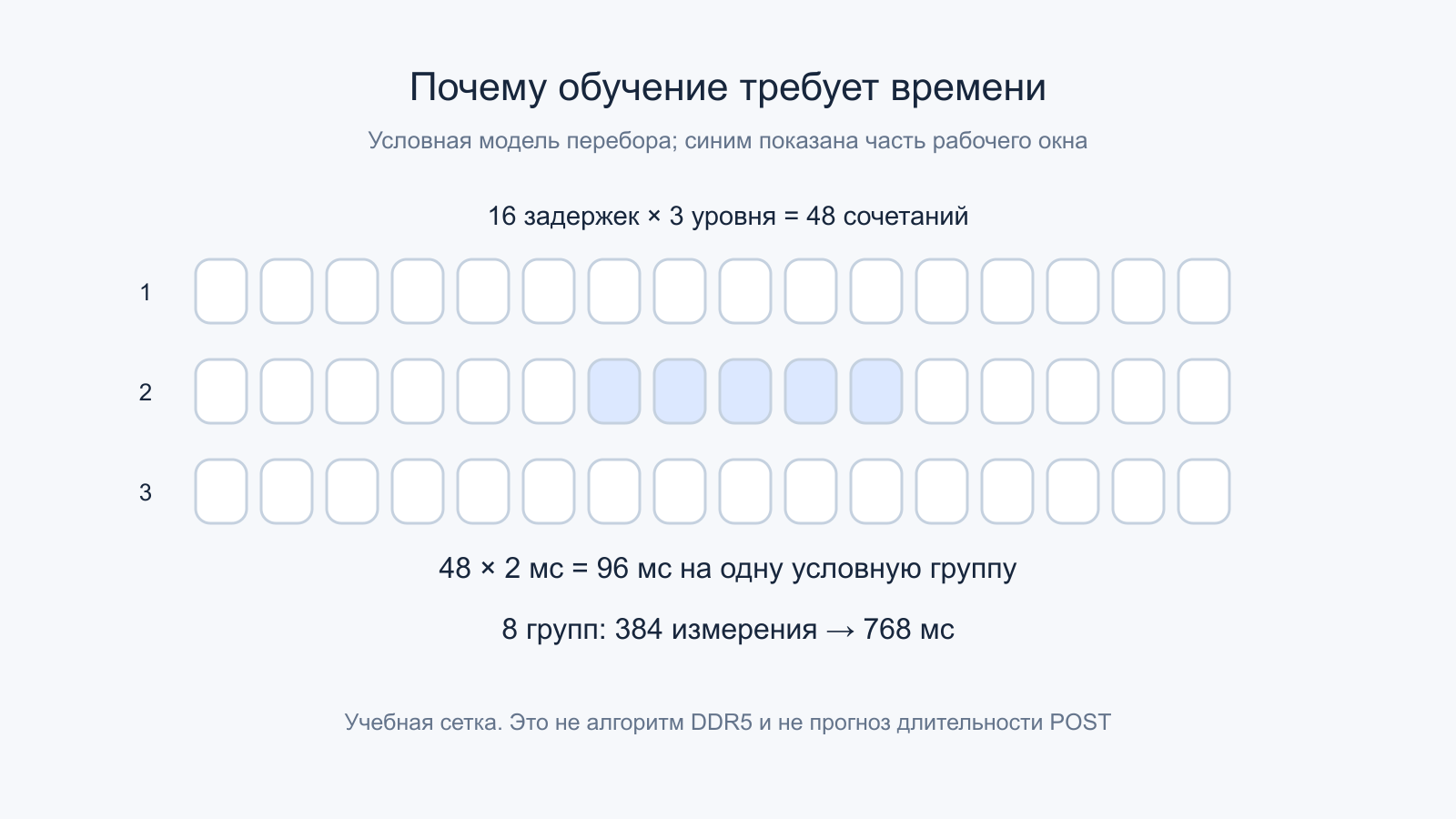

Представим упрощённый интерфейс с 16 возможными положениями задержки и тремя уровнями условного опорного параметра. Полная сетка содержит 48 сочетаний. Если на каждое отводится 2 мс, один проход занял бы 96 мс без накладных расходов. Это специально упрощённая арифметическая модель, а не алгоритм реального DDR5-контроллера.
При нескольких направлениях обмена, каналах и группах сигналов объём работы увеличивается. Например, 48 сочетаний для восьми независимых проверяемых групп дали бы 384 измерения; при прежних 2 мс — 768 мс. Реальный поиск может быть сокращён, параллелен, адаптивен и включать другие операции. Расчёт нужен, чтобы увидеть зависимость времени от числа параметров, а не прогнозировать длительность POST.
Успешный результат означает найденные пригодные условия для выполненной процедуры. Он не доказывает стабильность при всех температурах и нагрузках. Поэтому обучение и последующий тест памяти решают разные задачи. Повышенная скорость профиля также меняет требования к интерфейсу; название XMP или EXPO не превращает любой состав модулей в гарантированную конфигурацию.
Когда появляются экран и клавиатура
Для изображения нужно подготовить графический тракт, память для его работы, интерфейс вывода и поддерживаемую консоль. Встроенная и дискретная графика могут инициализироваться разными путями. Наличие физического разъёма на плате не означает, что он способен вывести ранний экран с любым установленным процессором.
В UEFI используется графическая среда с определёнными протоколами, но прошивке не требуется весь графический стек будущей ОС. Заставка производителя может скрывать текстовый вывод и продолжать отображаться на разных этапах. Само её появление не подтверждает правильного обнаружения системного диска, а отсутствие изображения не определяет автоматически отсутствие выполнения кода.
Клавиатура через USB также требует работающего контроллера и поддержки выбранного устройства на ранней стадии. Док-станция или сложный концентратор добавляют собственные зависимости. Компьютер может нормально загружаться в ОС, где драйвер доступен, но иначе реагировать на ту же цепочку до неё. Это различие среды выполнения, а не обязательно электрический отказ порта.
Обнаружение устройств не равно готовности загружаться с них
Прошивка перечисляет доступные устройства и подготавливает нужные протоколы. Для накопителя требуется связь с контроллером, определение носителя и возможность прочитать нужную структуру. Затем нужно найти подходящий загрузочный образ. Поэтому диск способен присутствовать в списке аппаратуры и отсутствовать в списке допустимых загрузочных целей.
Сетевой контроллер также может быть обнаружен без готовой сети для загрузки. Возможны поддержка предзагрузочного сетевого режима, политика сервера и ожидание ответа. Несколько секунд ожидания сети перед локальным стартом не обязательно относятся к скорости SSD. Инициализация внешней периферии способна добавлять задержку до обращения к системному разделу.
Контроллер хранения, работающий в определённом RAID/VMD или другом режиме, требует соответствующего программного пути. Нельзя менять его ради опыта без понимания установленной системы: ОС и загрузчик могут ожидать прежнюю конфигурацию. Устранение задержки не должно превращаться в потерю возможности доступа к данным.
Загрузочная запись UEFI описывает путь, а не только диск
В модели UEFI Boot Manager политика хранится в определённых переменных. BootOrder задаёт порядок вариантов, Boot#### описывает конкретную цель, а предусмотренная одноразовая цель может применяться к следующему запуску. Вариант включает путь к устройству и образу, а также параметры. Это больше информации, чем привычное «первый жёсткий диск».
В учебном примере существуют Boot0001 для локального загрузчика и Boot0002 для сети. Постоянный порядок 0001, 0002 отличается от разового выбора 0002. Наличие двух записей не означает два физических накопителя. После изменения конфигурации некоторые варианты могут стать недоступны, а политика прошивки определяет дальнейшие действия в рамках спецификации и реализации.
Постоянные переменные обычно относятся к хранилищу прошивки, но их не следует автоматически отождествлять с памятью, которую сохраняет круглая батарейка RTC. Сброс часов, сброс настроек Setup и удаление загрузочных записей — разные события, хотя сервисная процедура производителя может объединять некоторые действия. Универсальный совет «очистить всё» игнорирует эту разницу.
ESP и загрузчик операционной системы
В распространённой UEFI-конфигурации на диске есть EFI System Partition с файлами загрузки. У типичной Windows-системы этот раздел обычно использует FAT32, а основной системный том — другую файловую систему и может быть зашифрован. Наличие папки с файлами ОС ещё не означает, что прошивка знает нужный путь к загрузчику.
UEFI загружает предусмотренный исполняемый образ и передаёт ему управление в определённой среде. Затем загрузчик ОС выполняет собственные задачи: выбирает конфигурацию, подготавливает ядро и необходимые ранние компоненты. Несколько ОС могут использовать отдельные загрузочные образы или промежуточный менеджер. Конкретный порядок зависит от системы.
GPT, ESP, переменные UEFI и содержимое загрузчика относятся к разным структурам. Исправная таблица разделов не проверяет подпись загрузчика, а правильная запись UEFI не доказывает целостность ядра. Поэтому сообщение о загрузочной ошибке нельзя автоматически трактовать как физическую неисправность накопителя.
Переход от прошивки к ядру
До установленной границы загрузчик может использовать Boot Services прошивки: получать память и обращаться к подготовленным интерфейсам. При передаче управления система завершает этот режим предусмотренной процедурой, включая ExitBootServices в соответствующей модели. После этого ОС принимает основную ответственность за аппаратные ресурсы. Некоторые Runtime Services имеют отдельные правила и не тождественны прежней полной среде.
Прошивка предоставляет описания платформы и передаёт необходимые сведения, но не заменяет все драйверы ОС. Контроллер, который был доступен через ранний упрощённый интерфейс, позже обслуживается полноценным драйвером. Поэтому изображение в Setup и изображение после загрузки видеодрайвера могут использовать разные режимы и пути.
Ранние драйверы хранения, доступ к зашифрованному тому, инициализация ядра и запуск служб продолжают цепочку после POST. Если индикатор ОС уже появился, это обычно подтверждает достижение более поздней стадии, но не сообщает, какая операция сейчас задерживает готовность. Для анализа времени нужны отметки или трассировка соответствующего уровня.
Secure Boot проверяет разрешённость кода
Secure Boot применяет политику доверия к загружаемым UEFI-образам: проверяет допустимые подписи или другие предусмотренные записи, учитывает запреты. Это снижает риск запуска неподходящего или изменённого раннего кода. Но политика доверия не является утверждением, что любой подписанный компонент безошибочен и не содержит уязвимостей.
Secure Boot не проверяет каждую ячейку RAM и не шифрует пользовательские файлы. Защита самой ранней прошивки и аппаратный корень доверия также являются отдельной частью платформы. Для Windows последующая цепочка Trusted Boot продолжает проверку соответствующих компонентов ОС. Разные названия обозначают разные границы и участников.
При изменении сертификатов и политики доверия могут меняться допустимые пути загрузки. Поэтому сброс базы или отключение проверки ради пробы не являются нейтральным способом ускорения инициализации. Для понимания архитектуры достаточно знать, что доступный файл и разрешённый к выполнению файл — разные состояния. Обслуживание выполняют по документации платформы и ОС.
TPM и измеренная загрузка решают другую задачу
TPM предоставляет защищённые функции, связанные с ключами и состоянием платформы. При measured boot компоненты и настройки измеряются, а результаты включаются в последовательность защищённых значений. Такие измерения помогают политике доступа оценивать, соответствует ли текущая загрузка ожидаемым условиям. Сам TPM не является обычным шифровальщиком каждого сектора диска.

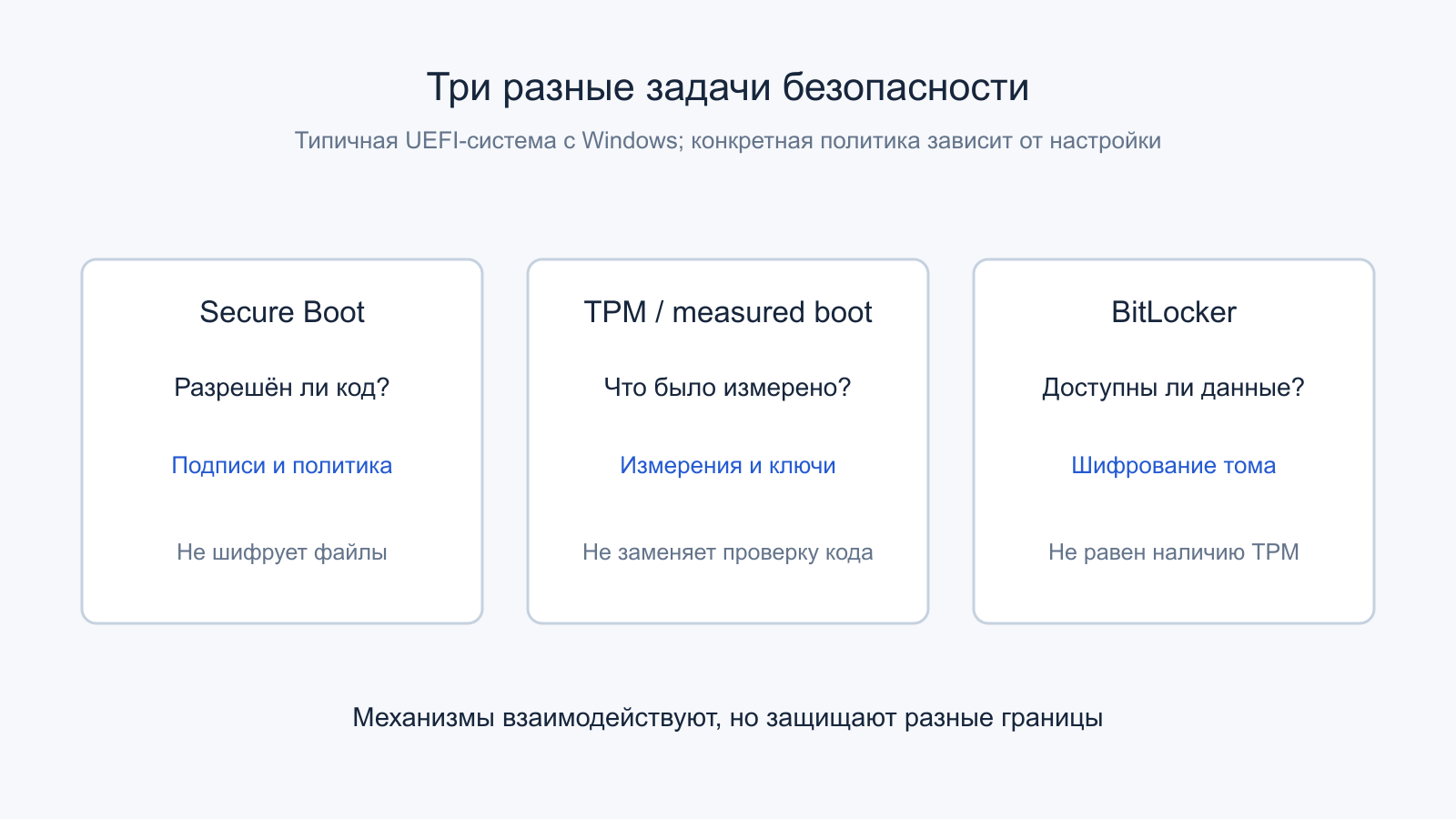

Различие удобно выразить вопросами. Secure Boot спрашивает, разрешено ли выполнить этот образ по политике доверия. Измеренная загрузка фиксирует, что было измерено в процессе. Шифрование тома защищает данные от чтения без нужного доступа. Эти механизмы взаимодействуют, но ни один не становится полным синонимом другого.
Изменение прошивки, конфигурации или пути старта может повлиять на ожидаемые измерения и вызвать предусмотренное восстановление доступа. Это не обязательно повреждение зашифрованных файлов. Сохранённый ключ восстановления нужен именно потому, что доверенный автоматический путь может перестать удовлетворять политике. Его наличие проверяют до вмешательства, не публикуя ключ в отчёте.
Почему запрос BitLocker относится к другой стадии
BitLocker шифрует тома и использует выбранные защитники доступа, одним из которых может быть TPM. Автоматическая выдача ключевого материала зависит от конфигурации и условий. Возможны PIN, другие предусмотренные способы и восстановление. Поэтому видимый запрос восстановления обычно означает, что уже работает достаточно сложная загрузочная среда; это не состояние «кнопка питания не сработала».
Наличие TPM само по себе не доказывает включённого шифрования, а включённое шифрование не описывает всю политику Secure Boot. Также резервная копия зашифрованного содержимого не отменяет необходимость доступа к ключу. Документация Microsoft отдельно описывает эти зависимости. Переключать режимы и стирать состояние TPM ради неопределённой проверки не следует.
Учебный бюджет времени старта

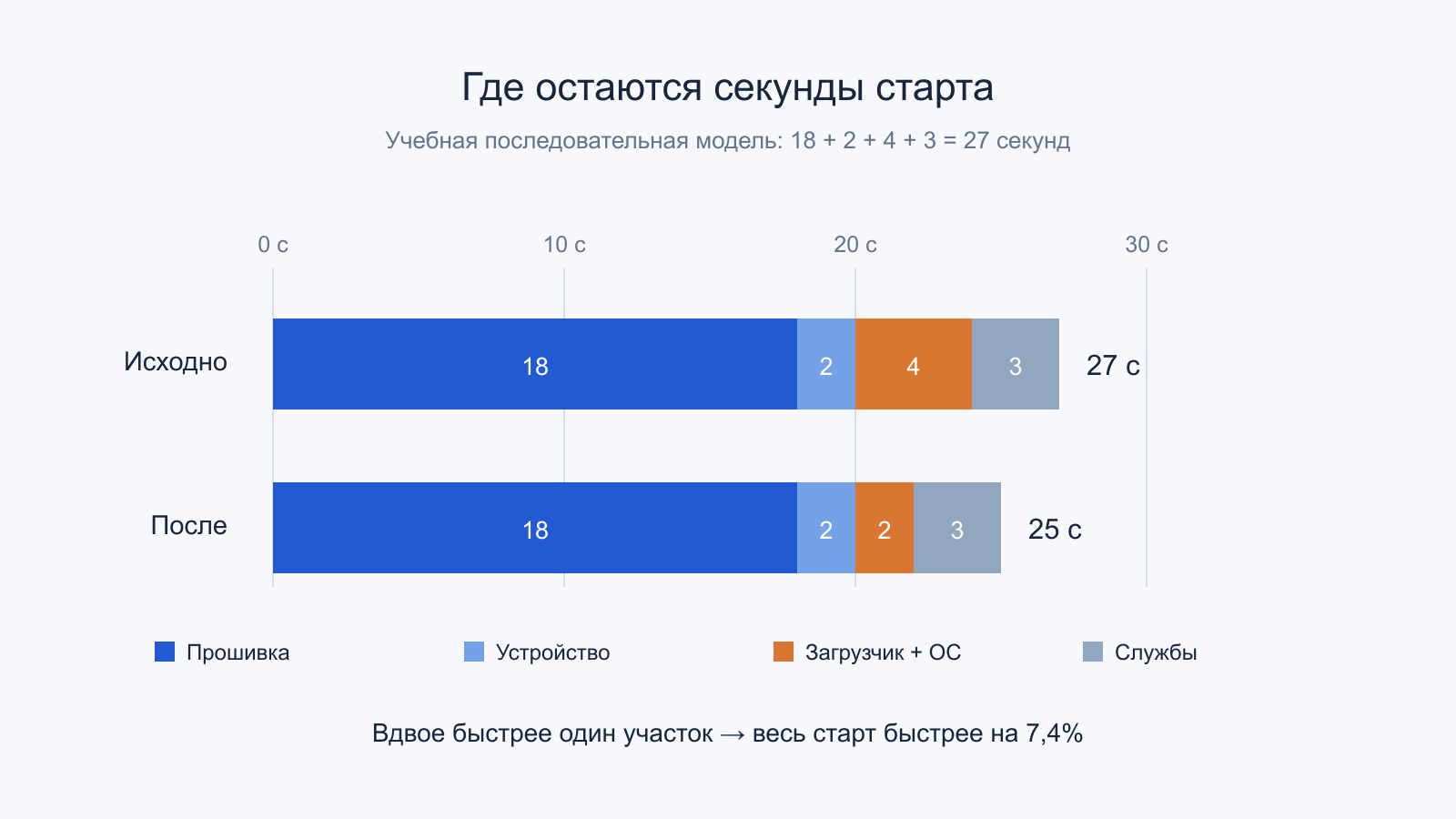

Пусть в условной последовательной модели прошивка вместе с обучением памяти занимает 18 секунд, подготовка выбранного устройства — 2 секунды, загрузчик и ранняя ОС — 4 секунды, готовность нужных служб — ещё 3. Итог равен 27 секундам. Это иллюстрация разложения времени, а не измерения конкретного компьютера.
Если более быстрый накопитель уменьшит только четырёхсекундный участок вдвое, результат будет 18 + 2 + 2 + 3 = 25 с. Выигрыш составит две секунды, около 7,4% исходного времени. Сам накопитель в условном участке стал вдвое быстрее, но весь старт — нет. Причина находится в распределении работы между стадиями.
В реальном старте операции могут перекрываться и использовать разные границы измерения. Поэтому «до рабочего стола», «до окна входа» и «до готовности приложения» не равны одному показателю. Нужен заранее выбранный конец опыта. Красивое время до логотипа нельзя сравнивать с чужим временем до полностью загруженных фоновых служб.
Холодный старт, перезагрузка и восстановление состояния
Обычная перезагрузка может сохранять часть условий, отличающихся от полного предусмотренного выключения. Сон, гибернация и гибридные механизмы ОС имеют собственные пути. При восстановлении сохранённого состояния выполняется иная работа, чем при полном запуске ядра. Название кнопки интерфейса не всегда достаточно, чтобы определить точный механизм.
Это объясняет разницу времён без предположения о неисправности. После замены памяти требуется обучение; при следующем штатном старте используется сохранённый результат; после определённого изменения оно повторяется. Сравнение должно фиксировать тип старта, конфигурацию и предысторию. Иначе быстрый второй запуск ошибочно приписывают очистке диска или другой несвязанной операции.
Полезно видеть границу доказанного. Появление рабочего стола подтверждает прохождение выбранного пути загрузки, но не длительную устойчивость всех компонентов. Успешный POST не заменяет тест вычислений и данных. А сообщение о невозможности найти загрузчик не доказывает отсутствие питания или механический дефект SSD. Архитектура помогает читать наблюдение без лишнего расширения вывода.
Четыре наблюдения одной последовательности
Рассмотрим условную систему с четырьмя контрольными событиями: завершением ранней инициализации памяти, появлением консоли прошивки, передачей управления загрузчику и готовностью приложения. Это учебное разбиение; обычная плата не обязана показывать все четыре события на экране. Задача модели — связать наблюдение с уже выполненными зависимостями.
Если удалось войти в Setup, процессор выполнил значительный объём кода и доступна среда, достаточная для этого интерфейса. Но выбранный загрузчик мог ещё не запускаться вообще. Поэтому наличие Setup ничего не говорит о правильности пароля зашифрованного тома или доступности пользовательского профиля. Эти вопросы принадлежат последующим слоям.
Если загрузчик показал собственное меню, уже работает путь чтения нужного загрузочного образа. При этом следующий компонент может требовать другой файл, драйвер или ключ. Успех предыдущей стадии повышает объём доказанного, но не распространяется автоматически на следующий ресурс. Именно поэтому компьютер может прочитать маленький загрузочный раздел и затем остановиться при обращении к системному тому.
Если ядро дошло до входа пользователя, ранние части ОС уже выполнили свою работу, однако готовность сети, синхронизации и рабочего приложения может наступить позже. Время входа и время открытия большого проекта имеют разные ограничивающие факторы. Объединять их в одну оценку «скорости BIOS» технически бессмысленно: прошивка к этому моменту уже передала основную работу ОС.
Как не потерять границу измерения
Для условного сравнения пяти одинаковых запусков получены времена до одной и той же готовности: 26, 27, 27, 28 и 42 секунды. Медиана равна 27 секундам, среднее — 30. Одно длительное событие заметно меняет среднее. Ни одна из этих величин сама по себе не объясняет причину: требуется отдельно установить, какой участок занял дополнительные секунды и был ли тип старта одинаковым.
Это не приглашение подбирать удобную статистику. Если задержка 42 секунды повторяется при подключённом внешнем устройстве, её нельзя просто выбросить как некрасивую. Если в одном запуске выполнялось нормальное повторное обучение, его следует подписать соответствующим условием. Корректный результат состоит из числа, границы измерения и описания состояния системы.
По той же причине надпись ОС о длительности работы прошивки не обязательно равна времени от физического нажатия кнопки до рабочего стола. Разные счётчики начинают и заканчивают отсчёт в разных точках. Их полезно читать в собственной системе координат, а сопоставлять — только после проверки определений. Так последовательность запуска становится объяснимой без универсального обещания определённого числа секунд.
Что проверять при чтении характеристик запуска
- К какой платформе и редакции прошивки относится описание.
- Где заканчивается инициализация оборудования и начинается выбранный загрузчик.
- Какой именно тип старта и конечное событие использованы для сравнения времени.
- Не подменяется ли обучение памяти проверкой полной стабильности.
- Различены ли политика Secure Boot, измерения TPM и шифрование томов.
- Какая часть наблюдения подтверждена напрямую, а какая остаётся предположением.
