Компьютерный блок питания: мощность, переходные нагрузки, защиты и разъёмы
Нагрузка проходит несколько ступеней. Мощность сравнивают на одной выбранной границе. Открыть иллюстрацию в полном размере.
Два компьютерных блока питания имеют одинаковую мощность, но одна система с ними ведёт себя по-разному. Другой компьютер потребляет из розетки значительно меньше числа на наклейке БП, хотя это совершенно нормально. Третий работает устойчиво при длительной нагрузке и выключается при резком её изменении. Понять такие ситуации помогает рассмотрение блока питания как части распределённой системы, а не как коробки с одним пределом в ваттах.
БП преобразует сетевую энергию в несколько низковольтных выходов, поддерживает их параметры, обменивается управляющими сигналами с платой и ограничивает опасные режимы. Затем кабели, разъёмы и преобразователи материнской платы и видеокарты продолжают этот путь. Номинальная мощность, КПД, переходная характеристика и допустимый ток контакта описывают разные свойства. Ни одно из них не заменяет остальные.
Содержание статьи
- Где заканчивается блок питания и начинается потребитель
- Несколько ступеней преобразования решают разные задачи
- Как читать номинальную мощность
- КПД объясняет потери, но не устойчивость всей системы
- Что действительно сообщает 80 PLUS
- Почему длительная нагрузка и резкий скачок — разные испытания
- ATX 3.1: где применимы проценты переходной нагрузки
- Пульсации, провал и удержание питания
- Разные распределения нагрузки дают разные условия
- Почему несколько «линий 12 В» могут иметь общий преобразователь
- Что означают названия защит
- Кабель — электрический и механический элемент
- Модульная сторона не стандартизована одним внешним видом
- 12V-2×6: мощность разъёма и мощность всей системы
- Как БП участвует в запуске и выключении
- Как читать лабораторный отчёт без ложных выводов
- Учебный бюджет системы и границы расчёта
- Первичные источники
- Читайте также

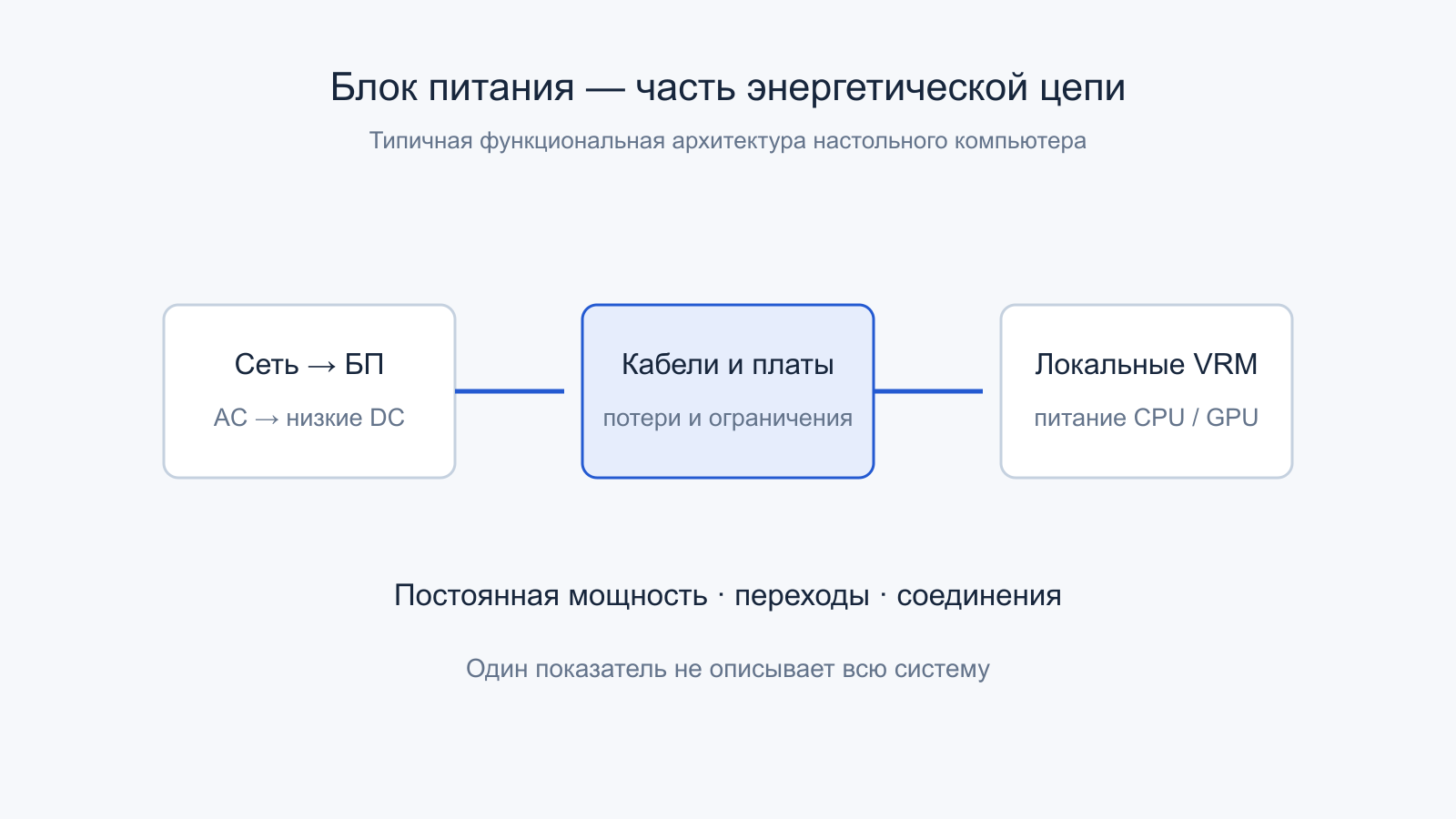

Где заканчивается блок питания и начинается потребитель
Современная настольная система получает существенную часть энергии по линии 12 В. Но ядра процессора и графический чип не работают непосредственно от этого напряжения. Локальные преобразователи формируют меньшие напряжения с гораздо большими токами. Накопители, интерфейсы и дежурные узлы имеют свои требования. Поэтому сумма потребления частей должна относиться к одной и той же границе измерения.
Если программа показывает мощность процессорного пакета, это ещё не мощность на входном разъёме платы. Между ними существуют потери и иногда дополнительные потребители. Аналогично, показатель GPU может означать питание кристалла или всей карты в зависимости от реализации телеметрии. Прибавить к ним показание розетки нельзя: часть энергии окажется посчитанной дважды.
Условно процессорный узел получает 200 Вт на низковольтной стороне своего преобразователя. При КПД этого узла 90% на входе требуется около 222 Вт, то есть примерно 18,5 А от 12 В. Ток ядровой линии при 1 В и тех же 200 Вт был бы 200 А. Эти числа учебные: они показывают, почему большой ток CPU не следует напрямую сравнивать с амперами на кабеле EPS.
В традиционной многолинейной архитектуре ATX есть также выходы 5 В, 3,3 В и дежурное питание. В ATX12VO распределение преобразований другое. Похожее название ATX и одинаковый внешний размер БП не доказывают электрической совместимости конкретных плат и разъёмов. Систему рассматривают по её документации целиком.
Несколько ступеней преобразования решают разные задачи
В распространённом сетевом БП входная часть ограничивает помехи и пусковые процессы, выпрямляет энергию и формирует промежуточное питание. Силовой высокочастотный преобразователь передаёт энергию через предусмотренный изоляционный барьер, а вторичная часть выпрямляет и фильтрует выход. Часто дополнительные DC/DC-узлы получают 5 В и 3,3 В из основного выхода. Это функциональная модель; конкретные топологии могут отличаться.
У каждой ступени есть собственная динамика и потери. Хороший выход 12 В в установившемся режиме ещё не описывает реакцию входной части на провал сети. Эффективная высокочастотная силовая схема не отменяет нагрева контактной группы. Изоляция, помехоподавление, регулирование и защита являются отдельными задачами, поэтому один рекламный термин о топологии не подтверждает их одновременное качество.
Накопленная энергия распределена между конденсаторами БП, платы и самой нагрузки. Самые быстрые изменения у кристалла обслуживает ближайшая развязка, более медленные — локальный VRM и вышестоящий источник. Длинный кабель не передаёт мгновенно любой импульс тока без влияния паразитной индуктивности. Поэтому мощность БП нельзя рассматривать отдельно от качества локального питания процессора и видеокарты.
Как читать номинальную мощность
Число на корпусе обычно относится к разрешённой выходной мощности в указанных условиях, а не к постоянному расходу из розетки. БП на 850 Вт не заставляет компьютер потреблять 850 Вт. Нагрузка запрашивает необходимую энергию, а блок добавляет потери преобразования. При малой нагрузке он работает в другой точке своего диапазона.
На наклейке смотрят отдельные токи и совместные ограничения выходов. Сумма произведений всех максимальных напряжений и токов может превышать общий предел: производитель не обязательно разрешает нагружать каждую линию до максимума одновременно. Особенно важно отличать совместный предел 3,3/5 В от полной мощности и отдельно читать возможности 12 В.
Для условного выхода 12 В с допустимым суммарным током 60 А произведение равно 720 Вт. Это не означает, что любой кабель на этом выходе способен передавать 720 Вт. Ограничение общего источника и ограничение отдельной ветви существуют одновременно. Распределение нагрузки проверяют по разъёмам, кабелям и условиям изготовителя.
Имеют значение температура, входное напряжение, непрерывный или кратковременный характер рейтинга и точная аппаратная ревизия. Слово peak без длительности и условий почти не помогает. Предел, допустимый на миллисекундах, нельзя использовать как нормальный постоянный режим; номинальный рейтинг в определённой среде нельзя автоматически переносить в более горячую сборку.
КПД объясняет потери, но не устойчивость всей системы

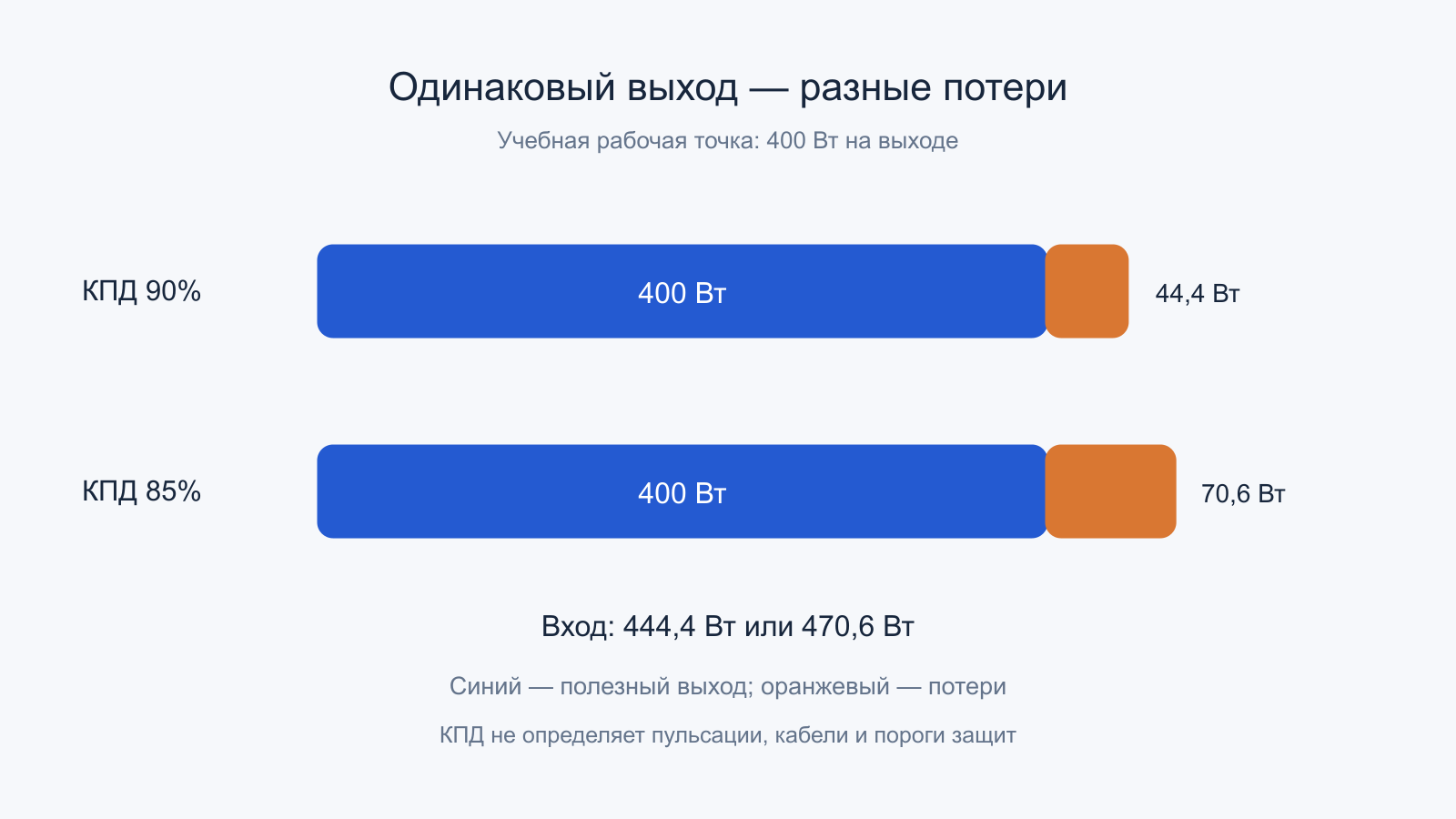

Коэффициент полезного действия связывает активную входную и выходную мощность: η = Pвыход / Pвход. Если компьютер получает от БП 400 Вт при КПД 90%, входная мощность составляет приблизительно 444 Вт. Около 44 Вт превращаются в тепло внутри блока и его относящегося к измерению тракта. Это не прибавка к вычислительной мощности.
При тех же 400 Вт и условных 85% вход будет около 471 Вт, потери — примерно 71 Вт. Разница потерь приблизительно 27 Вт. Из этого можно обсуждать тепловую нагрузку и расход энергии, но нельзя вывести качество пульсаций, пороги защиты или ресурс вентилятора. Одинаковый КПД допускает разные схемы, материалы и настройки.
КПД меняется с нагрузкой, входом и температурой. Одно удачное число на средней нагрузке не описывает простой и длительную работу у предела. Для сравнения нужны одинаковые рабочие точки. Больший номинальный БП не обязательно экономичнее в реальной системе: соответствующая доля нагрузки у него будет другой, а собственные потери имеют свою зависимость.
Что действительно сообщает 80 PLUS
Программа 80 PLUS оценивает эффективность и связанные с ней параметры при определённых условиях и категориях испытаний. CLEAResult публикует методику, уровни и отчёты. Значок полезен, если найдено совпадение с конкретной моделью, категорией сети и нужной записью. Но это не общий сертификат качества всей конструкции и не исчерпывающий тест пригодности к данному компьютеру.
Из значка нельзя получить уровень шума, качество каждого разъёма, ресурс конденсаторов и переходную характеристику. Эти вопросы требуют других данных. Даже наличие в отчёте дополнительных измеренных параметров не означает, что каждому задан отдельный критерий прохождения. В актуальном FAQ программы, например, разграничены измерение входных гармоник и отсутствие собственного проходного порога ITHD.
Не следует смешивать КПД с коэффициентом мощности. КПД отвечает за долю преобразованной активной энергии. Power factor связывает активную и полную входную мощность и характеризует в том числе форму потребления тока. Активная коррекция коэффициента мощности не отменяет потери и не гарантирует чистый выход. Это разные стороны работы одного устройства.
Почему длительная нагрузка и резкий скачок — разные испытания
Регулятор не перестраивает отдаваемый ток мгновенно. После изменения запроса часть энергии временно дают конденсаторы, затем изменяется режим силового преобразования. На результат влияют амплитуда, скорость нарастания, длительность и повторяемость ступени. График средней мощности за секунду может полностью скрыть значимый короткий процесс.

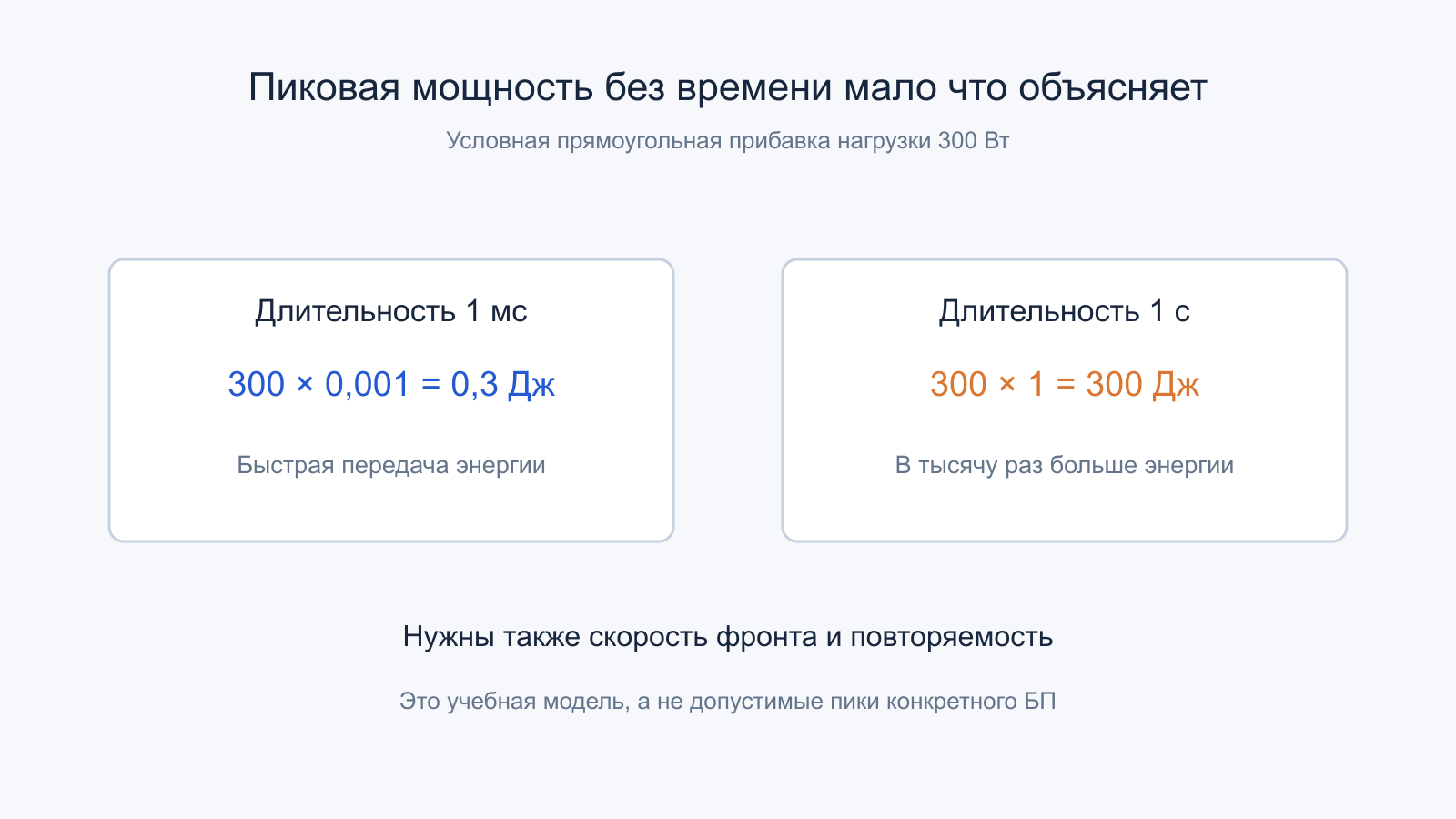

Энергия прямоугольной прибавки мощности приблизительно равна произведению мощности на время. Дополнительные 300 Вт в течение 1 мс соответствуют 0,3 Дж, а в течение одной секунды — 300 Дж. Первая задача требует быстрого обмена энергией и допустимого отклонения напряжения; вторая уже существенно влияет на запас энергии и тепло. Одинаковый пик не делает эти нагрузки равноценными.
При частых повторениях важны также средняя нагрузка и нагрев. Нельзя разнести пики во времени как удобно, а затем объявить подтверждённой любую игровую или вычислительную нагрузку. Профиль испытания включает базовый уровень, длительность, паузу и подключённую ёмкость. Именно поэтому корректные требования к power excursion содержат больше одного процента.
ATX 3.1: где применимы проценты переходной нагрузки

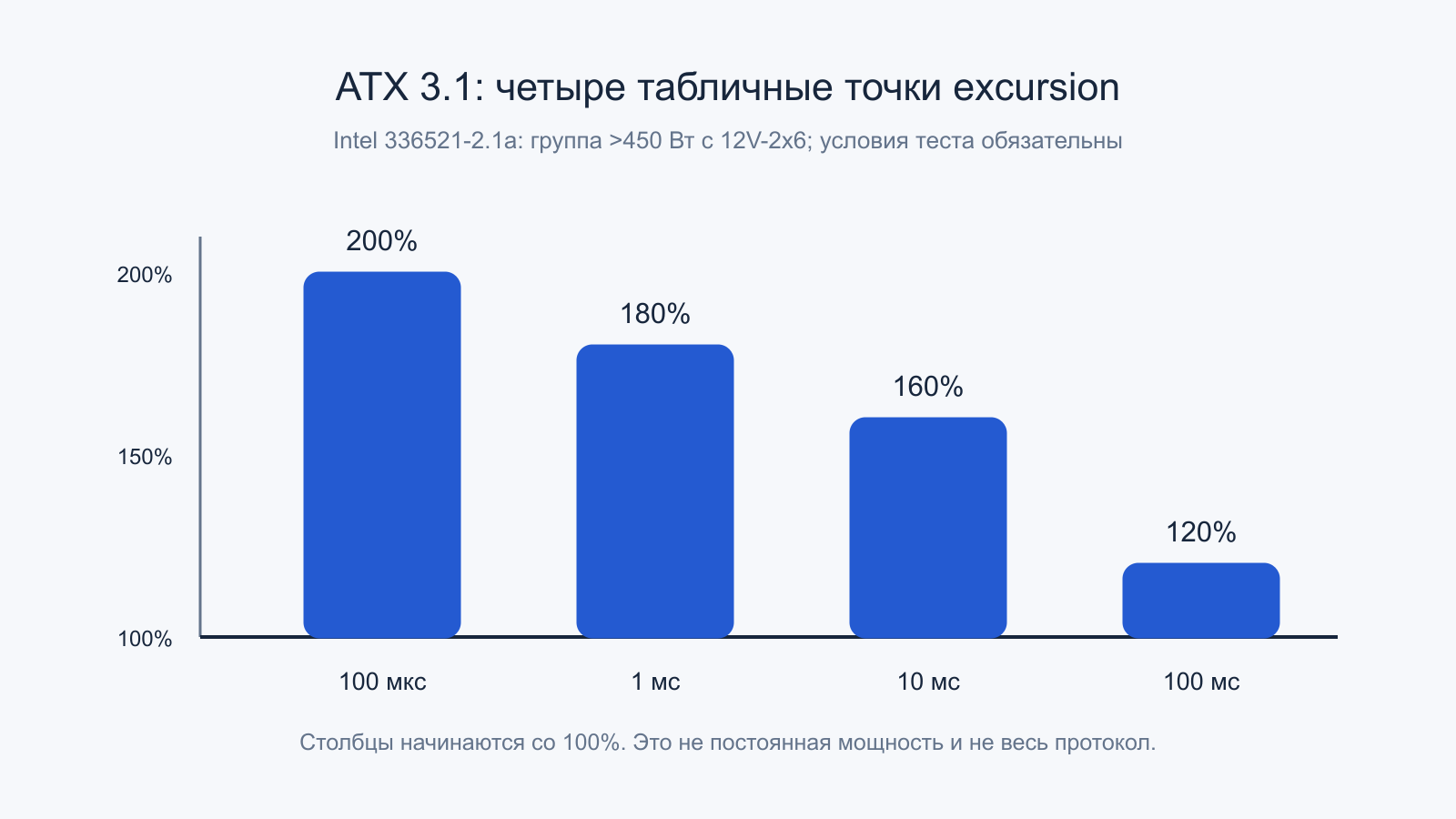

В проверенном руководстве Intel 336521-2.1a, ноябрь 2023 года, прямо указано соответствие ATX 3.1. Для определённой группы БП мощнее 450 Вт с 12V-2×6 таблица содержит 200% на 100 мкс, 180% на 1 мс, 160% на 10 мс и 120% на 100 мс. Рядом заданы условия повторения и бюджет платформы. Для другой группы приведён другой набор требований.
Эти значения не означают, что любой БП с маркетинговой надписью ATX 3 может непрерывно выдавать удвоенную мощность. Нельзя также брать короткий предел отдельно от остальных условий и прибавлять его к постоянной нагрузке как бесплатный запас. Указанная версия документа — опора для чтения требований, а не предположение о выполнении всех испытаний любым продаваемым изделием.
Отдельно существуют ограничения PCIe-карты и требования к целому источнику. Пик видеокарты не равен пику всей системы: остальная платформа продолжает потреблять энергию. И наоборот, уменьшение некоторых постоянных составляющих не позволяет автоматически уменьшить БП, сохранив прежнее отношение допустимых пиков. Intel отдельно оговаривает пересчёт для отличающегося бюджета.
Слова «ATX 3.0», «ATX 3.1» и «PCIe 5» читают вместе с полным паспортом. Версия затрагивает набор электрических, управляющих и конструктивных условий. Она не является одним универсальным сравнительным баллом качества и не отменяет проверку мощности конкретных выходов и совместимости кабелей.
Пульсации, провал и удержание питания
Пульсация — изменение напряжения вокруг рабочего уровня, связанное с преобразованием и помехами. Переходный провал возникает при изменении нагрузки. Долгое отклонение может быть ошибкой регулирования или потерей энергии на соединении. Внешне все три явления иногда называются «просадкой», хотя измеряются и интерпретируются по-разному.
Допустимые значения имеют смысл вместе с полосой, точкой подключения, нагрузкой и методом расчёта. Число милливольт без указания размаха или RMS неоднозначно. Программный датчик платы с медленным опросом не заменяет высокочастотного измерительного тракта. Вместе с тем для понимания архитектуры пользователю не требуется самостоятельно открывать сетевой БП.
Hold-up time описывает сохранение предусмотренного выхода после определённого нарушения входного питания при заданной нагрузке. Это не время работы как у ИБП и не гарантия переноса любого сетевого события. Оно отличается от быстродействия защит и реакции на ступень нагрузки. По одному случаю успешного переживания мигания света нельзя измерить соответствие стандарту.
Разные распределения нагрузки дают разные условия
Два опыта с одинаковой общей мощностью могут по-разному нагружать выходы. В одном почти всё приходится на 12 В, в другом заметную долю получают 5 В и 3,3 В. Для схем с общей связью регулирования это особенно существенно, но и отдельные DC/DC-преобразователи имеют свои пределы. Проверка одного сочетания не подтверждает все разрешённые распределения.
Отдельный вопрос — где контролируется напряжение. Измерение у корпуса БП и у нагрузки включает разную часть кабельных потерь. Remote sensing позволяет регулятору учитывать предусмотренную удалённую точку, но не превращает плохой контакт в исправный. Компенсация напряжения ограничена рабочими условиями, а выделяющееся на сопротивлении тепло никуда не исчезает.
При чтении отчёта проверяют, соответствует ли его конфигурация важной для системы нагрузке. Результат «500 Вт» без распределения между выходами, входного напряжения и температуры неполон. Сравнение становится сильнее, если одновременно известны установившийся режим, динамические испытания и состояние каждого значимого выхода.
Почему несколько «линий 12 В» могут иметь общий преобразователь
Подписи 12V1, 12V2 и другие часто связаны с разделением контроля тока по группам. Они не обязательно означают независимые трансформаторы и полностью автономные источники. Блок может иметь общую силовую часть и несколько ограничиваемых ветвей. Архитектуру конкретного изделия устанавливают по документации, а не по числу строк наклейки.
При нескольких ограничиваемых ветвях имеет значение распределение разъёмов. Общего запаса ватт может хватать, а одна группа достичь своего предела. Единственная общая ветвь устраняет именно это распределительное ограничение, но не делает неограниченно допустимыми кабели и контакты. Эти варианты нельзя ранжировать без знания реализации защиты и нагрузки.
Срабатывание защиты само по себе не устанавливает неисправность БП. Оно может быть правильной реакцией на повреждение или неподходящую конфигурацию. Но ложное или несогласованное с допустимым профилем отключение также возможно. Для вывода нужны условия испытания и временные данные; фраза «выключился в игре» не различает эти механизмы.
Что означают названия защит
OVP относится к перенапряжению, UVP — к недостаточному напряжению, OCP — к току определённого контролируемого пути, OPP — к общей мощности или её оценке, SCP — к короткому замыканию, OTP — к температуре. Способ реализации и доступный набор различаются. Перечень аббревиатур без порогов, задержек и условий не позволяет оценить согласование защиты с системой.
У токовой защиты может быть выдержка, чтобы переносить допустимые краткие события. У тепловой — выбранное расположение датчика и гистерезис. Часть аварий защёлкивает выключение до предусмотренного сброса, другая допускает повторный запуск. Эти свойства важны для поведения компьютера, но не являются инструкцией обходить отключившийся узел.
Защита не обязана спасти от любого локального перегрева разъёма. Если сопротивление одного контакта выросло, общий ток может оставаться нормальным. Локальные потери растут как I²R, пока общий измеритель не видит перегрузки. Поэтому правильная посадка кабеля и исправная контактная пара остаются частью надёжного питания даже у хорошо защищённого источника.
Кабель — электрический и механический элемент
Провод имеет сопротивление, контакт — сопротивление и ограничение нагрева, соединение — требования к фиксации. Условные 0,02 Ом всего охваченного токового пути при 15 А дают 0,3 В падения и 4,5 Вт потерь. При 30 А те же 0,02 Ом дадут 0,6 В и 18 Вт. Это учебная модель, а не допустимые токи случайного кабеля.
Реальные параллельные контакты распределяют ток не идеально поровну. Геометрия, сила прижатия, качество обжима и нагрев меняют распределение. Поэтому нельзя взять максимальный ток одного контакта и безусловно умножить его на число видимых отверстий. Соединение оценивается в сборе с проводами, корпусом и условиями охлаждения.
Разветвитель добавляет общую часть пути. Два штекера на конце не создают два независимых входных кабеля. Допустимая схема подключения видеокарты определяется изготовителями карты, БП и кабеля. Самодельная замена разводки либо сомнительный переходник способны изменить распределение нагрузки, не меняя общего потребления компьютера.
Модульная сторона не стандартизована одним внешним видом
Разъём на стороне материнской платы может иметь стандартное назначение, а соответствующий разъём на корпусе БП — собственную разводку. Похожий штекер другой модели способен соединить питание с неправильным проводником. Проверка совместимости по тому, что он физически вставляется, непригодна.
Используют таблицу изготовителя с точной серией, моделью и типом кабеля. Официальная таблица Corsair хорошо показывает сам принцип: исключения и отличия существуют даже внутри одной марки. Это не даёт разрешения переносить найденную совместимость на другой бренд, другой тип разъёма или неизвестную ревизию. Кабели со старого БП не сохраняют автоматически после замены блока.

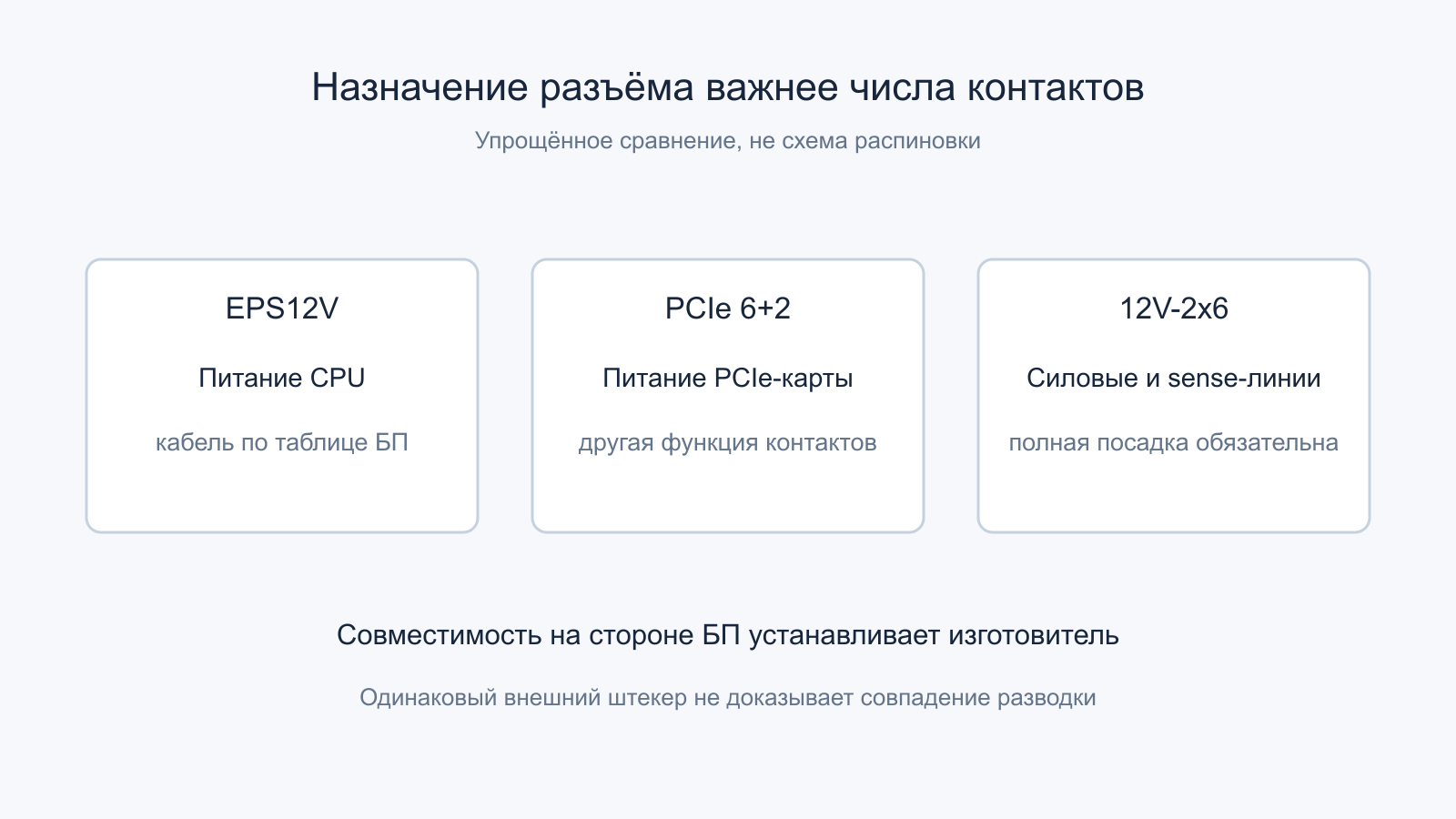

EPS12V для процессорного питания и PCIe для видеокарты также не взаимозаменяемы по признаку «восемь контактов». У них разные назначение и механические ключи. Применение усилия, подпиливание корпуса и переход без документированного соответствия не являются разумным способом согласования.
12V-2×6: мощность разъёма и мощность всей системы
В руководстве Intel переход от 12VHPWR к 12V-2×6 описан как изменение внутренней геометрии контактов разъёма на плате при предусмотренной совместимости кабельной стороны. Сигнальные контакты сообщают предусмотренные условия доступной мощности. Это не означает, что новое имя делает безопасным неполное соединение или любую комбинацию кабеля и источника.
Для условных 600 Вт при 12 В общий ток составляет 50 А. Он распределяется по предусмотренным силовым контактам, а не по сигнальным. Полученное арифметическое значение не является разрешением нагружать неизвестный переходник и не учитывает все реальные допуски. Допустимую мощность задаёт вся согласованная цепочка.
Документация Seasonic для конкретного native-кабеля требует полной посадки и фиксации, отсутствия усилия и перегиба возле разъёма и проверки совместимости. Эти правила читают для своего изделия; единое расстояние изгиба из случайного рисунка не заменяет его инструкцию. Проверяют и пространство до боковой стенки корпуса, чтобы она не давила на подключённый штекер.
Как БП участвует в запуске и выключении
В типичной традиционной ATX-системе дежурное питание позволяет плате ожидать кнопку и поддерживать часть функций. Команда PS_ON# запрашивает основные выходы, а PWR_OK сообщает предусмотренное состояние готовности. Это разные сигналы: команда не подтверждает результат, а сигнал готовности не означает завершения POST и загрузки системы.
При завершении работы часть плат остаётся запитанной до снятия сети. Поэтому выключенный компьютер не равен полностью обесточенной плате. Детали управления различаются по архитектуре и версии, особенно за пределами обычного многолинейного ATX. Понимание последовательности полезно, но замыкание неизвестных контактов и вскрытие БП не требуется для чтения его характеристик.
Как читать лабораторный отчёт без ложных выводов
Сначала отделяют измеренную характеристику от заключения. Низкие пульсации в выбранном режиме не доказывают малого шума вентилятора. Успешная ступень нагрузки не определяет срок службы. Проверенный новый экземпляр не даёт точной истории другого БП после многолетней эксплуатации. Значение имеют метод, условия и соответствие модели и ревизии.
Акустические результаты сравнивают при одинаковых расстоянии, фоне и температуре. Остановленный вентилятор в простое не означает отсутствия электрических звуков и не описывает прогретую нагрузку. По одной фотографии радиатора нельзя восстановить температуру кристаллов, а масса изделия не позволяет надёжно оценить его полную электрическую пригодность.
Полезно также переводить разницу КПД в собственный сценарий. Условная разница потерь 27 Вт за 1000 часов составляет около 27 кВт·ч. Она относится к ранее выбранным постоянным 400 Вт на выходе и не является годовым прогнозом любого компьютера. Для меняющейся нагрузки энергию считают по времени в разных рабочих точках.
Учебный бюджет системы и границы расчёта
Пусть выбранная рабочая точка на выходной границе БП состоит из 300 Вт видеокарте, 150 Вт процессорному тракту и 50 Вт остальной системе. Сумма равна 500 Вт. При условном КПД БП 90% из сети потребуется около 556 Вт. Если исходные 150 Вт взяты только из телеметрии пакета CPU, бюджет нужно уточнить: граница уже другая.
Затем отдельно рассматривают переходные запросы, допустимое распределение 12 В, кабели и температуру. Запас выбирают по этим условиям и рекомендациям компонентов, а не назначают всем компьютерам один процент. Слишком маленький запас создаёт ограничения, но произвольное удвоение мощности само по себе не проверяет переходы и качество соединений.
Практический результат чтения спецификации — согласованный список требований: постоянные мощности по выходам, профиль изменения нагрузки, поддерживаемые разъёмы, проверенные кабели, механические размеры, температура и нужные управляющие режимы. Он позволяет оценивать систему без рейтинга покупок и без превращения одного красивого значка в обещание всех свойств.
Указанные расчёты помогают проверять согласованность параметров. Они не заменяют испытаний конкретного изделия и не дают оснований вскрывать его сетевую часть или изменять штатные защитные цепи.
Первичные источники
- Intel — ATX Version 3 Multi Rail Desktop Platform Power Supply Design Guide, Rev. 2.1a, ноябрь 2023: документ соответствует ATX 3.1; переходные нагрузки, управление и 12V-2×6 рассматриваются в его условиях.
- CLEAResult — 80 PLUS Certification Program FAQs: действующая страница методики и границ программы; проверена при подготовке статьи.
- Corsair — PSU Cable Compatibility: пример таблицы совместимости конкретных семейств, без переноса на другие БП.
- Seasonic — Native 12V-2×6 Cable: совместимость и установка указанного кабеля, не универсальная спецификация всех изделий.
