DisplayPort изнутри: основной канал, AUX, обучение соединения и MST

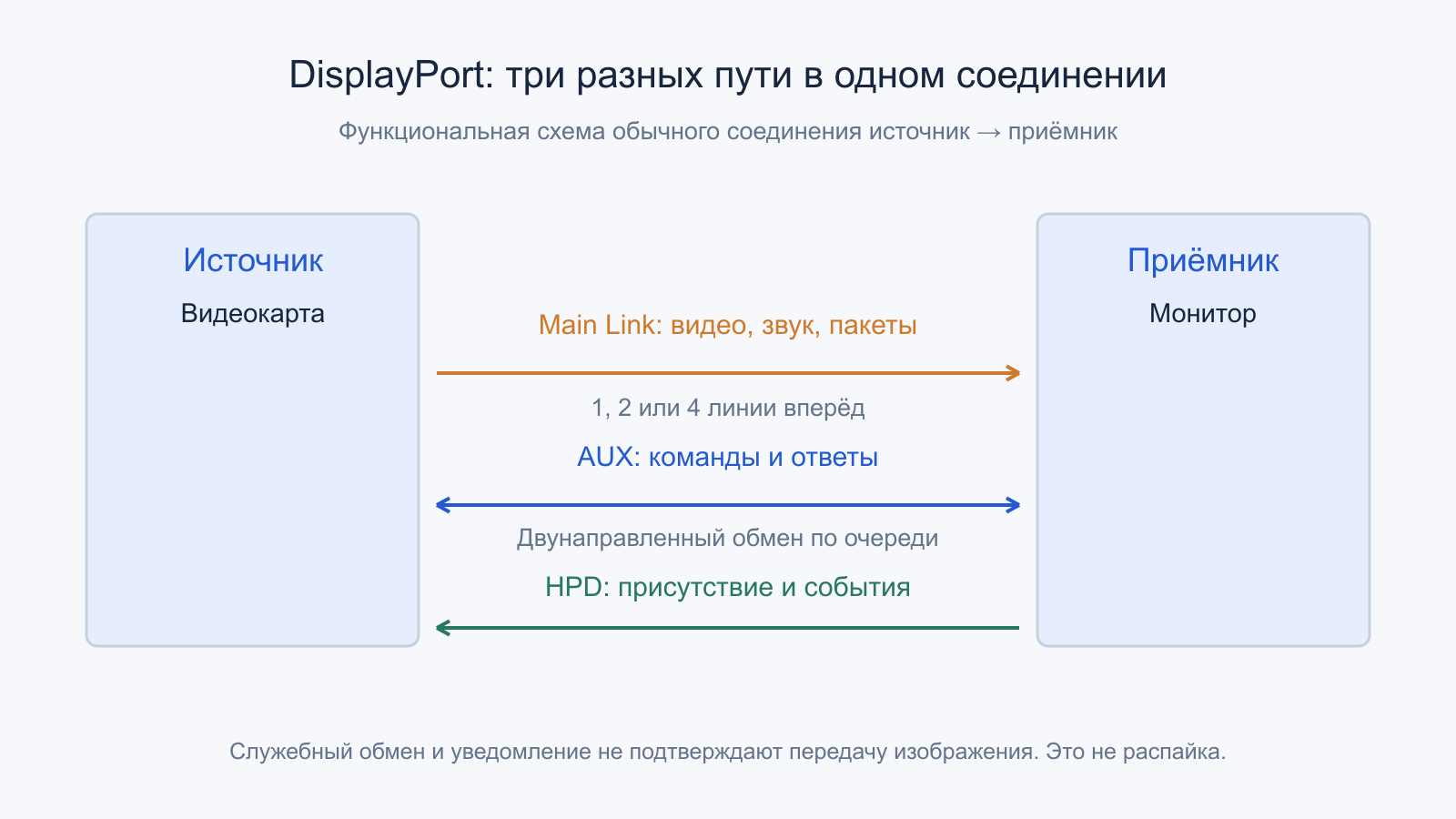

Основной поток, служебный обмен и уведомления выполняют разные задачи. Схема функциональная и не изображает распайку разъёма. Открыть иллюстрацию в полном размере.
DisplayPort кажется простым соединением видеокарты с монитором, пока в цепочке не появляются док-станция, несколько дисплеев, сжатие DSC и разные скорости линий. За одним разъёмом работают несколько механизмов: быстрый транспорт изображения, служебный обмен, обнаружение подключения и согласование физического канала. Разберём их отдельно, а затем соберём в единую последовательность. Все численные примеры ниже учебные: они объясняют архитектуру и не являются результатами измерений оборудования владельца сайта.
Содержание статьи
- 1. Три канала с разными обязанностями
- 2. Что передают одна, две и четыре линии
- 3. AUX: управление отдельно от изображения
- 4. DPCD и EDID отвечают на разные вопросы
- 5. HPD: присутствие и уведомления
- 6. Скорости RBR, HBR и цена кодирования
- 7. UHBR меняет и скорость, и кодирование
- 8. Обучение соединения: сначала физика
- 9. Амплитуда, предыскажение и пределы канала
- 10. Как видеопоток укладывается в Main Link
- 11. Расчёт пикселей: полезный нижний ориентир
- 12. DSC: меньше данных при определённых условиях
- 13. SST и MST: один транспорт, разные потоки
- 14. Почему полоса MST распределяется порциями
- 15. Цепочка мониторов и разветвитель
- 16. DisplayPort через USB-C и через USB4
- 17. Преобразование интерфейса и защита содержимого
- 18. Как читать характеристики всей цепочки
- Источники и техническая основа
- Читайте также
1. Три канала с разными обязанностями
В обычном проводном DisplayPort основной канал Main Link передаёт данные от источника к приёмнику. Источником обычно становится графический адаптер, приёмником — монитор или вход промежуточного устройства. По Main Link идут видеопоток, сопутствующие пакеты и звук. Обратного видеоканала той же ширины у такого соединения нет: направление передачи задаётся архитектурой интерфейса.
Служебный канал AUX устроен иначе: это двунаправленная связь для команд, ответов и чтения параметров. Через него источник узнаёт возможности партнёра и наблюдает результаты настройки линий. Отдельный сигнал HPD сообщает о присутствии приёмника и событиях, требующих внимания. Поэтому фраза «монитор определяется, но картинки нет» технически вполне осмысленна: служебная часть может работать, когда основной поток ещё не запущен.
Полезно сразу разделить эти задачи и в мысленной модели, и при чтении документации. Обнаружение устройства, чтение его описания, физическое обучение и передача изображения — последовательные, но самостоятельные процессы. Успешный ответ на одном этапе не доказывает успешность остальных. Наличие логотипа DisplayPort также не раскрывает все параметры конкретного порта.
2. Что передают одна, две и четыре линии
Main Link состоит из дифференциальных линий, или lanes. Для рассматриваемого соединения выбирают поддерживаемое количество линий и скорость каждой. Пара проводников образует одну линию, поэтому четыре линии не означают четыре отдельных кабеля и тем более четыре готовых видеовыхода. Их данные совместно образуют транспорт с общей пропускной способностью.
Тактовая информация восстанавливается из принимаемого сигнала. Отдельной высокочастотной тактовой пары, которая сопровождала бы каждую линию до монитора, здесь нет. Приёмнику нужны устойчивое восстановление тактирования, распознавание символов и согласование данных между линиями. Разница задержек распространения между ними не должна превращаться в переставленные части потока.
Количество линий и их скорость — разные рычаги. Две быстрые линии иногда дают больше полосы, чем четыре медленные, но применимость режима зависит от обоих устройств и всего тракта. Кабель, переключатель внутри дока и промежуточные элементы участвуют в этом тракте. Даже когда графический процессор умеет высокий режим, единственный более скромный участок может ограничить конкретное соединение. Суммировать паспортные скорости несвязанных портов для одного монитора нельзя.
3. AUX: управление отдельно от изображения
AUX — дифференциальный служебный канал с двунаправленным обменом по очереди, а не дополнительная линия видеополосы. Его пропускная способность не прибавляется к Main Link в расчёте разрешения. Именно здесь проходят транзакции, позволяющие источнику читать и изменять доступные управляющие поля приёмника. Обмен требует ответов, обработки задержек и ошибок, поэтому это полноценная протокольная связь.
Нативные AUX-транзакции обращаются к пространству DPCD. Другой механизм, I²C-over-AUX, переносит операции, необходимые, в частности, для получения EDID. Это не означает, что обычные провода I²C напрямую протянуты от графического адаптера через весь кабель к памяти монитора. На участке DisplayPort операции упакованы в обмен AUX; преобразование выполняет соответствующая логика.
Документация AMD отдельно описывает доступ к DPCD и EDID именно через этот служебный интерфейс. Такой взгляд помогает понять работу адаптеров и ответвителей: источник взаимодействует с партнёрами по протоколу, а не просто считывает постоянную таблицу из разъёма. Задержка ответа или повтор транзакции ещё не равнозначны полному отсутствию устройства; состояние определяет процедура обмена.
4. DPCD и EDID отвечают на разные вопросы

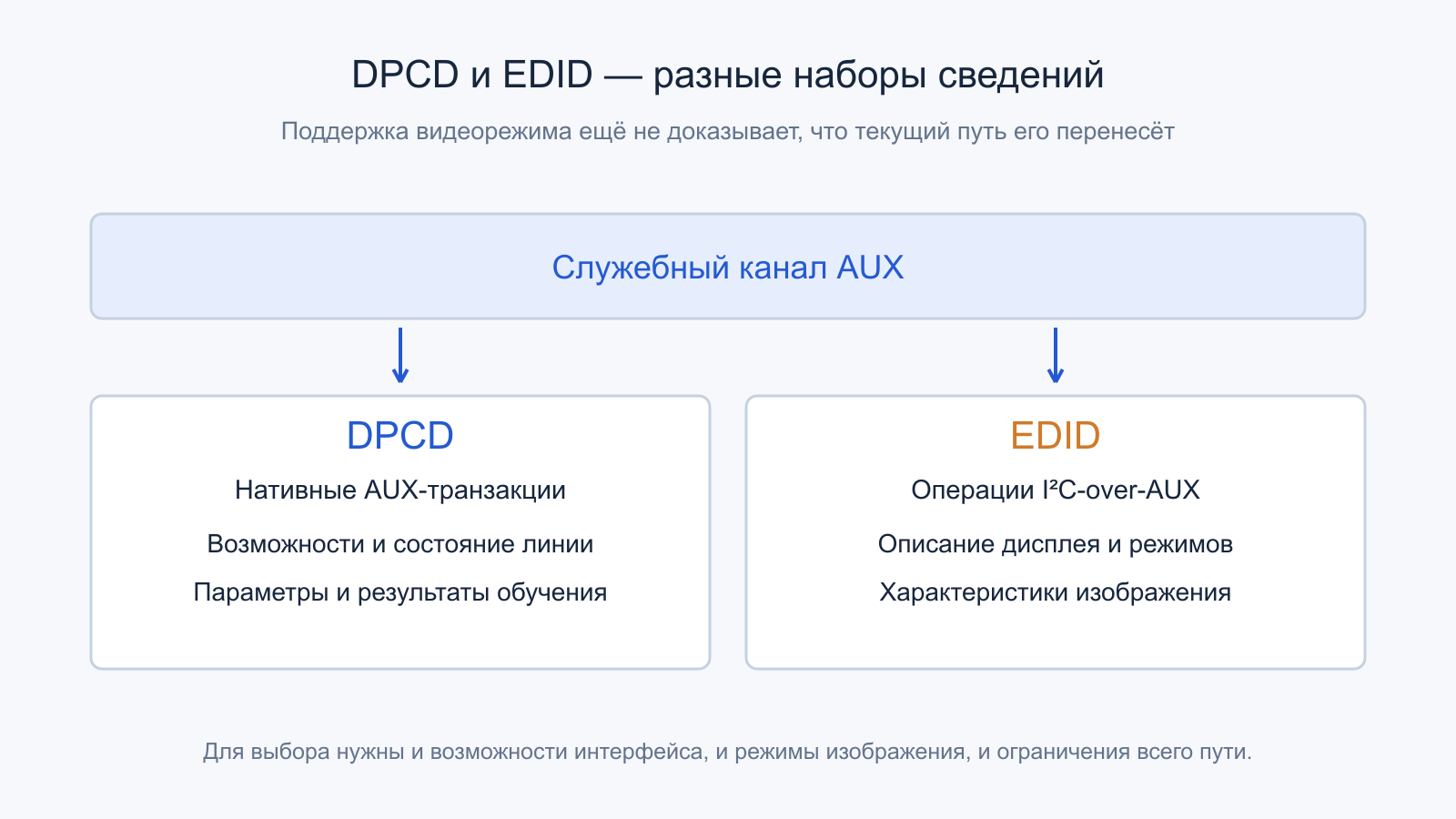

DPCD, DisplayPort Configuration Data, описывает возможности и состояние интерфейса: поддерживаемые параметры связи, настройки обучения и результаты приёма. EDID, Extended Display Identification Data, характеризует дисплей и поддерживаемые режимы изображения. Это разные наборы сведений, хотя источник получает их через связанную служебную инфраструктуру.
Например, запись о поддержке определённого видеорежима в EDID не гарантирует его передачу по текущему пути. Для режима могут потребоваться дополнительные линии, иная глубина цвета или DSC, а промежуточный док может ограничивать транспорт. И наоборот, широкая полоса Main Link сама по себе не создаёт режим, которого нет у панели и её контроллера. Возможности изображения и возможности линии должны пересечься.
Описание также не следует считать показанием измерительного прибора. Оно сообщает заявленные параметры устройства, а не непосредственно измеренный запас по шуму кабеля. Драйвер использует эти данные как входные условия, затем настраивает соединение и проверяет его состояние. При анализе системы полезно сохранять оба набора параметров: перечень режимов без сведений о фактически выбранной линии оставляет существенную часть картины неизвестной.
5. HPD: присутствие и уведомления
Hot Plug Detect позволяет источнику заметить подключение приёмника и изменения состояния. Помимо устойчивого состояния присутствия предусмотрены уведомления, после которых источник обращается к служебным данным. Поэтому активность HPD не обязательно означает физическое выдёргивание кабеля: устройство может сообщать событие, требующее чтения статуса.
После подключения источник обычно выясняет возможности партнёра, выбирает параметры и запускает обучение. Однако конкретный порядок действий драйвера, обработка сна и повторная настройка зависят от реализации и топологии. Док-станция с несколькими выходами добавляет свои события: меняется состав подключённых дисплеев, доступность маршрутов и требуемая полоса. Один физический штекер на компьютере обслуживает более сложную систему.
Временные требования HPD существуют в спецификациях, но переносить случайную длительность импульса из описания одного контроллера на все поколения интерфейса неправильно. Для понимания архитектуры важнее разделять событие и его последствия. Уведомление запускает проверку; прочитанный статус определяет дальнейшее действие. Сам HPD не передаёт изображение, не согласует разрешение и не подтверждает, что все высокоскоростные линии работают без ошибок.
6. Скорости RBR, HBR и цена кодирования
Для классического семейства режимов используются скорости RBR 1,62, HBR 2,7, HBR2 5,4 и HBR3 8,1 Гбит/с на линию. Здесь действует канальное кодирование 8b/10b: восемь бит данных представлены десятью передаваемыми битами. Коэффициент 8/10 учитывают до дальнейшего анализа транспорта. Четыре линии HBR3 дают 32,4 Гбит/с физической скорости и 25,92 Гбит/с после этого кодирования.

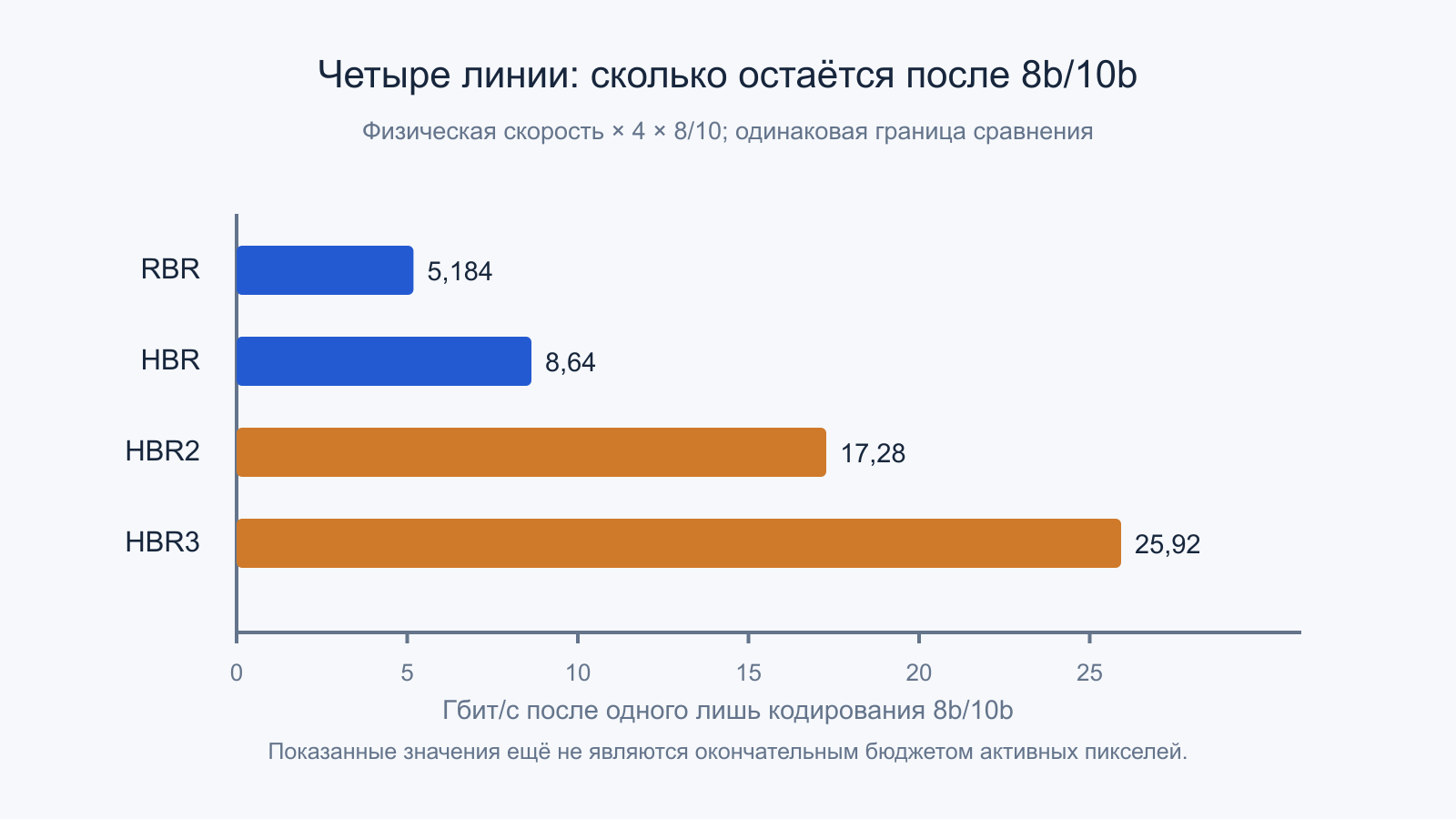

Для четырёх линий получаются 5,184 Гбит/с у RBR, 8,64 у HBR, 17,28 у HBR2 и 25,92 у HBR3. Это удобные сравнительные величины, но их нельзя целиком записывать в графу «активные пиксели». Внутри транспорта остаются необходимые служебные структуры, а конкретный видеорежим имеет собственные требования.
Здесь легко допустить двойной учёт: взять уже приведённые 25,92 и снова умножить на 0,8. Другой типичный промах — сравнить физические 32,4 одного режима с полезной величиной другого. Сравнение должно иметь одинаковую границу измерения: либо скорость на проводе, либо результат канального кодирования, либо доступная полезная полоса с оговорёнными накладными расходами.
7. UHBR меняет и скорость, и кодирование

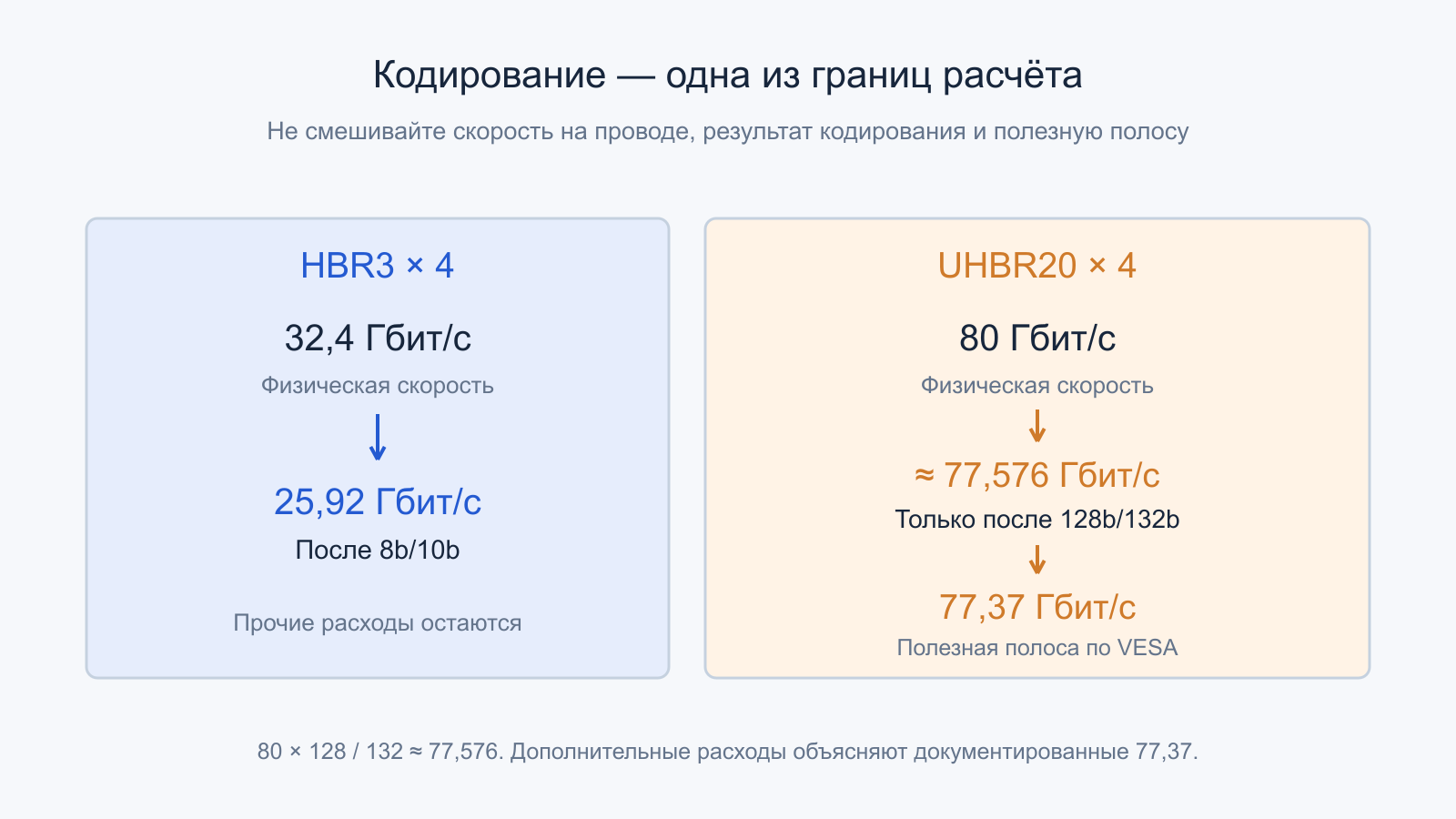

Семейство UHBR включает скорости 10, 13,5 и 20 Гбит/с на линию. При четырёх линиях это 40, 54 и 80 Гбит/с физической скорости. Здесь применяется 128b/132b вместо 8b/10b. Одно только отношение 128/132 даёт примерно 96,97 процента, но оно ещё не описывает все расходы действующего транспорта.
Для учебной проверки 80 × 128 / 132 = 77,576 Гбит/с после одного лишь канального кодирования. VESA указывает максимальную полезную полосу 77,37 Гбит/с. Эти числа не противоречат друг другу: во втором учтены дополнительные расходы. Нельзя объявлять 77,576 окончательной полосой изображения или вычитать произвольный запас, выдавая его за норму стандарта.
Название DisplayPort 2.1 также не обещает UHBR20 у любого устройства. Сертификационные условия VESA допускают разные наборы возможностей; конкретные скорости надо читать в характеристиках порта и цепочки. Совместимость новых и прежних устройств означает поиск поддерживаемого режима, а не автоматический переход всей системы на максимум самого нового компонента. Четыре линии, название поколения и поддержка DSC остаются отдельными характеристиками.
8. Обучение соединения: сначала физика
Link training проверяет, может ли выбранный физический канал надёжно работать с согласованными параметрами. Источник передаёт специальные последовательности, приёмник оценивает их и возвращает состояние через AUX. Это замкнутая процедура с обратной связью. Простого знания паспортной скорости контроллеров для её успешного завершения недостаточно.

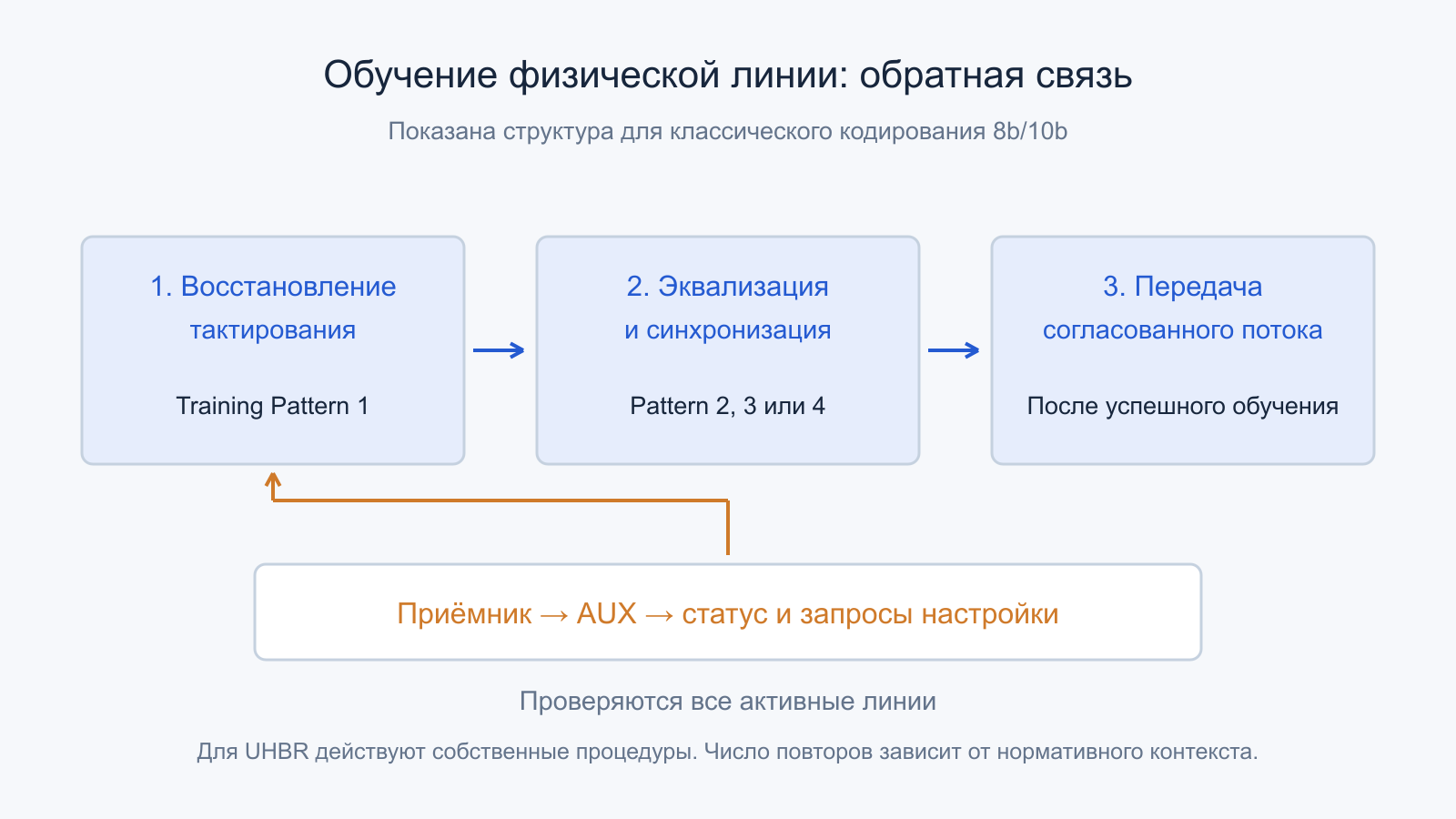

Для режимов 8b/10b удобно выделить восстановление тактирования, затем эквализацию канала, синхронизацию символов и выравнивание линий. В документации AMD первая часть описана через Training Pattern 1, следующая — через поддерживаемые Training Pattern 2, 3 или 4. Проверяются результаты всех активных линий. Одна проблемная линия способна сорвать выбранную конфигурацию.
Этот разбор относится к классическому кодированию: процедуры UHBR используют собственные требования, шаблоны и настройки передатчика. Нельзя механически копировать последовательность старого контроллера в описание всех DisplayPort. Даже ограничения числа повторов в руководстве конкретного IP-блока следует читать в его контексте. Общий принцип сохраняется: параметры выбирают, физическое прохождение подтверждают, а полноценный видеопоток включают после успешного завершения необходимых этапов.
Обучение не является тестом качества конкретной картинки. Для него важна правильность приёма известных последовательностей при заданных электрических настройках. Видеофайл с чёрным кадром и насыщенная деталями сцена проходят один согласованный цифровой транспорт. Количество визуально сложных объектов само по себе не меняет физическую скорость несжатой линии, хотя обработка и сжатие внутри системы могут зависеть от других условий.
9. Амплитуда, предыскажение и пределы канала
На высоких скоростях кабель и соединители меняют форму сигнала. Разные частотные составляющие ослабляются неодинаково, соседние символы влияют друг на друга, появляются отражения и взаимные помехи. Поэтому качество цифрового соединения определяется вполне аналоговыми процессами. Передача нулей и единиц не освобождает тракт от требований к полосе и шумам.
При обучении классической линии приёмник может запрашивать изменения амплитуды и предыскажения. Предыскажение меняет соотношение частей сигнала, помогая компенсировать частотные потери канала. Это не команда «дать побольше питания монитору». Допустимые сочетания ограничены; бесконечное усиление не превращает любой кабель в пригодный для максимальной скорости.
Повторители и ретаймеры тоже требуют аккуратного понимания. Они помогают прохождению физического сигнала и могут участвовать в предусмотренной процедуре обучения, однако не создают дополнительную полосу сверх согласованного интерфейса. Универсальной максимальной длины для всех пассивных, активных и оптических кабелей нет. Корректная характеристика относится к определённому режиму и сертифицированному изделию, включая его направление подключения, когда оно задано конструкцией.
10. Как видеопоток укладывается в Main Link
Пиксели панели и последовательные символы линии живут в разных временных областях. Контроллер формирует транспортные структуры, передаёт данные изображения и сведения, необходимые для их интерпретации. Поэтому DisplayPort нельзя представлять как провод, на котором каждый такт панели непосредственно соответствует одному импульсу кабеля. Между ними работает логика упаковки и восстановления.
В классическом транспорте встречаются единицы передачи TU и параметры Mvid/Nvid, связывающие поток с тактированием линии. Документация AMD различает синхронный и асинхронный режимы: в первом отношение задано согласованно, во втором передаётся информация об актуальном соотношении частот. Эти параметры описывают восстановление потока, а не дополнительное повышение разрешения монитора.
Частота обновления также не равна частоте линии. Переход с 60 на 120 Гц увеличивает количество передаваемых кадров в секунду, но контроллер может выбрать другой способ укладки, глубину цвета, DSC или конфигурацию соединения. Параллельно идут звук и вспомогательные пакеты. Их обслуживание предусмотрено транспортом; они не требуют отдельного аудиокабеля, однако и не оправдывают расчёт изображения без учёта остальных условий передачи.
При этом кадровая частота приложения и развёртка дисплея тоже относятся к разным частям системы. Приложение может сформировать меньше новых кадров, чем передаётся обновлений изображения, либо использовать согласованный механизм переменной частоты. Такое поведение нельзя определить по одной скорости Main Link. Для него существенны возможности графической системы, дисплея и включённого режима синхронизации.
11. Расчёт пикселей: полезный нижний ориентир
Возьмём изображение 3840 × 2160 при 60 кадрах в секунду, RGB и восьми битах на каждый из трёх компонентов. На активные пиксели приходится 3840 × 2160 × 60 × 24 = 11 943 936 000 бит/с, то есть 11,944 Гбит/с. При десяти битах на компонент получается 30 бит на пиксель и 14,930 Гбит/с. Одно изменение глубины увеличило объём на четверть.
Это нижний ориентир по активному изображению, а не окончательный расчёт совместимости. Нужны параметры развёртки и упаковки, возможности источника и приёмника, условия выбранного транспорта. При этом неверно и автоматически считать каждый интервал гашения полноценным RGB-пикселем, который обязательно передаётся по DisplayPort совершенно так же, как активная область. Пакетный транспорт устроен сложнее.
Практический смысл арифметики — быстро обнаружить невозможные заявления. Если уже одни активные пиксели превышают доступную полосу, без изменения условий режим не поместится. Если они меньше, это только повод продолжить расчёт. Для подтверждения конкретного режима нужны его полное описание и фактически включённые функции, а не одно произведение ширины, высоты и частоты.
12. DSC: меньше данных при определённых условиях
Display Stream Compression сжимает изображение перед передачей и восстанавливает его на принимающей стороне. Для работы нужны совместимые кодер и декодер, согласованные параметры и поддержка соответствующего пути. Простой пассивный провод не добавляет DSC монитору, у которого нет необходимой логики. Промежуточное устройство также должно корректно обслуживать используемый сценарий.
VESA описывает DSC как визуально без потерь при установленных критериях оценки. Это не обещание побитового совпадения восстановленного изображения с исходным: кодек является сжатием с потерями. Небольшая задержка и разделение картинки на обрабатываемые части позволяют использовать его в дисплейном тракте. Набор параметров определяет, как именно организовано сжатие и декодирование.

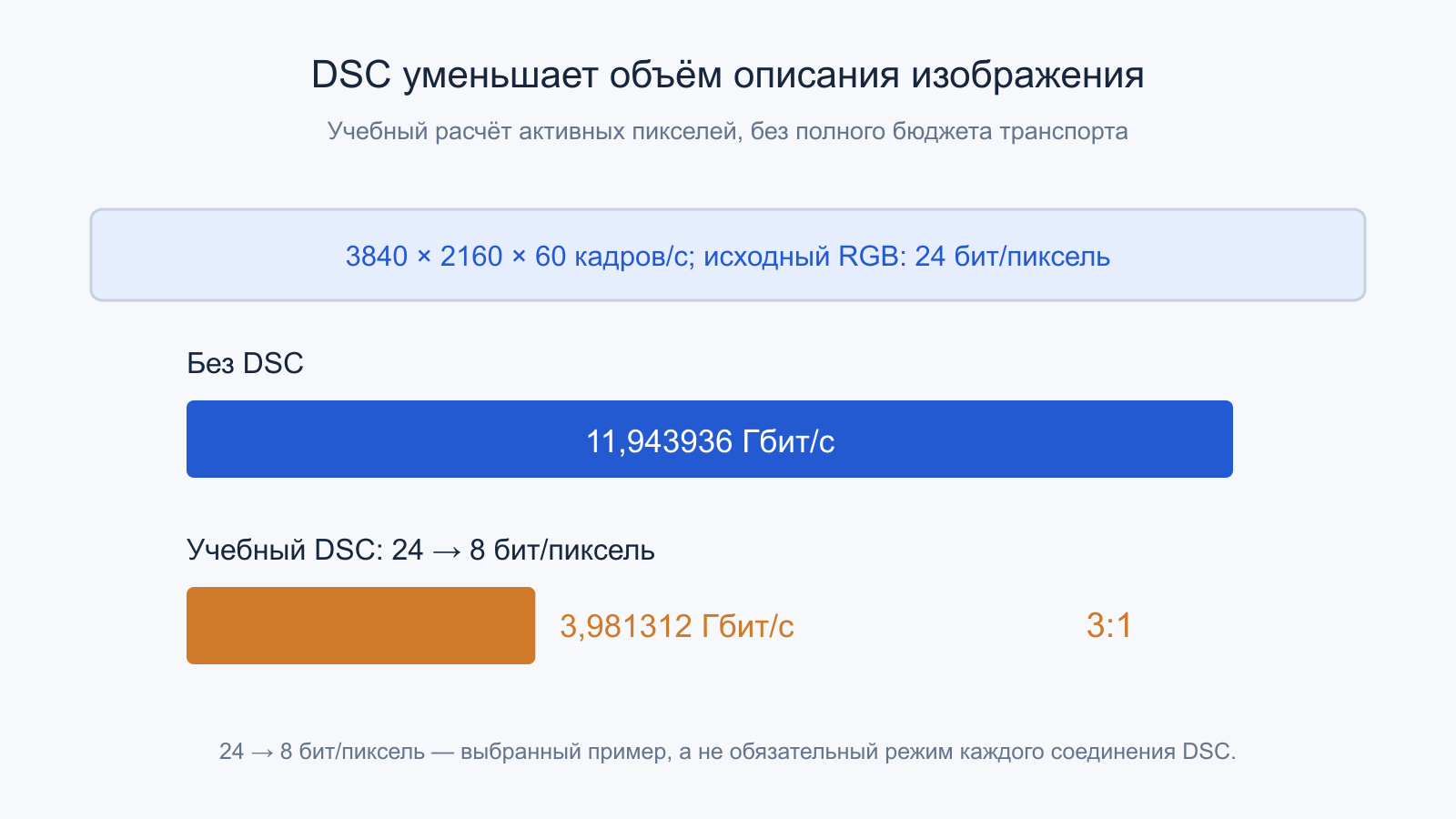

В учебном примере 24 исходных бита на пиксель превращаются в 8 передаваемых бит: отношение равно 3:1. Для активной области нашего 4K60 это 3,981312 Гбит/с вместо 11,943936. Это выбранный пример, а не обязательное значение для любого DSC. Параметры согласования и служебные расходы остаются. Сжатие экономит транспортную полосу, но не увеличивает число физических пикселей панели и не отменяет ограничения её развёртки.
Проверку ошибок также нужно отличать от сжатия. Предусмотренная в соответствующих режимах прямая коррекция ошибок, FEC, добавляет избыточность для восстановления данных в своих пределах. DSC уменьшает объём описания изображения, а FEC решает задачу надёжности передачи. Коррекция не гарантирует исправление любого повреждения и не заменяет корректное обучение физического канала.
13. SST и MST: один транспорт, разные потоки
Single Stream Transport обслуживает один основной видеопоток в данном соединении. Multi Stream Transport позволяет передавать несколько самостоятельных потоков через общий участок Main Link. У каждого могут быть свои режим и получатель. Это принципиально отличается от простого клонирования одной картинки на несколько экранов, хотя пользователь при желании может выбрать и одинаковое содержимое.
В MST появляется ветвление: branch-устройство принимает общий транспорт и направляет нужные потоки дальше. Компьютер должен обнаружить топологию, определить доступные маршруты и распределить ресурсы. Управляющие сообщения и таблицы распределения дополняют передачу пикселей. Поэтому аппаратный разветвитель не следует автоматически считать несколькими независимыми выходами с полной исходной полосой у каждого.
Общий участок остаётся общим ограничением. Если к доку подключены три дисплея, их требования надо сложить для участка между компьютером и доком. Дальше у отдельных выходов могут быть собственные ограничения. Дополнительно важны число одновременно обслуживаемых потоков в графической системе и поддержка со стороны операционной системы. Эти пределы не выводятся из одной только максимальной скорости DisplayPort на наклейке док-станции.
14. Почему полоса MST распределяется порциями
Потоки MST получают доли общего транспорта; распределение имеет определённую гранулярность и сопровождается служебным управлением. Руководство AMD для конкретного блока DisplayPort 1.4 показывает расчёт и выравнивание размера выделяемого ресурса. Это полезный пример того, почему арифметика «сумма ровно равна полосе» не всегда означает работоспособную конфигурацию. Правила одного блока нельзя без проверки переносить на UHBR.

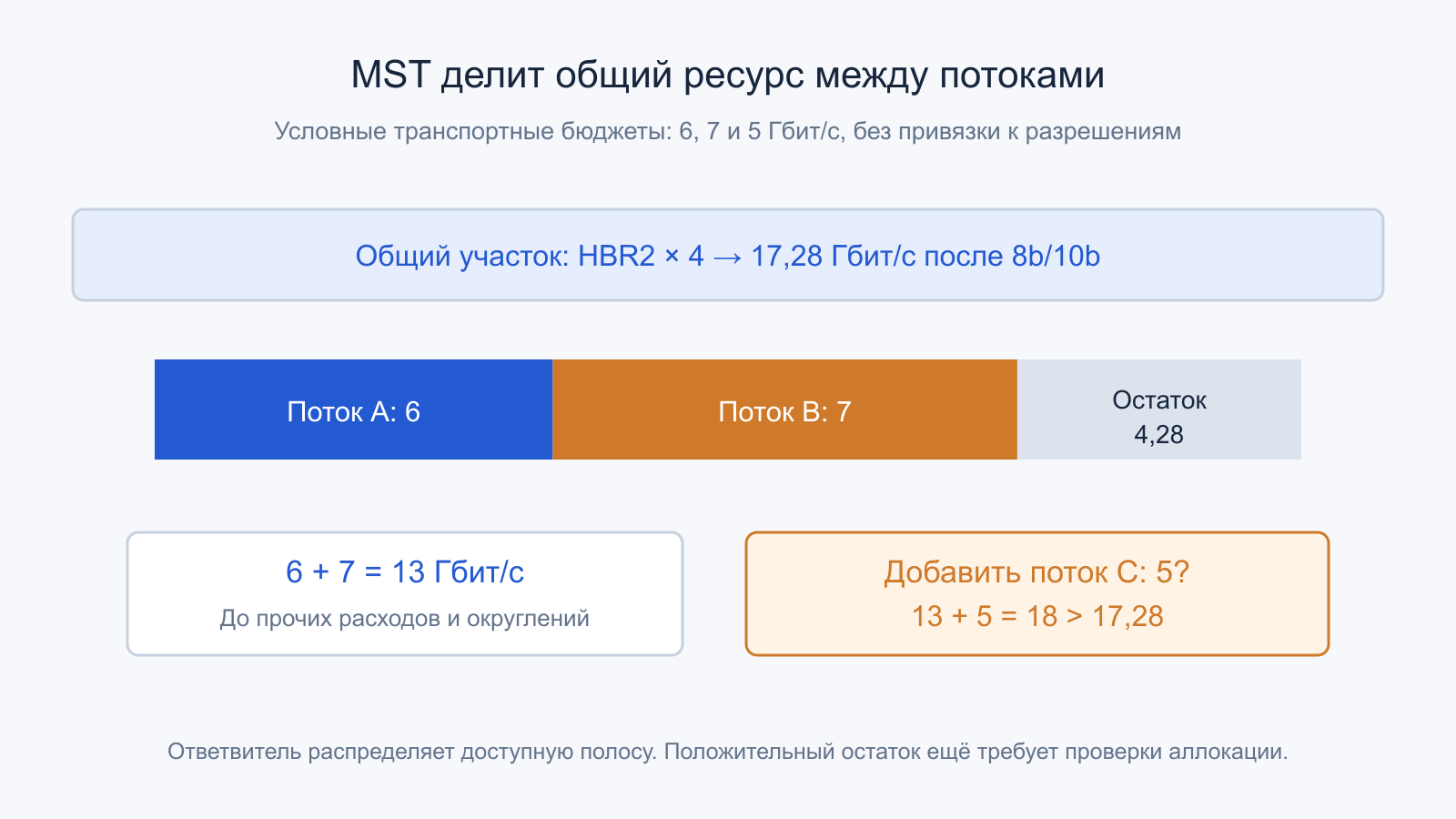

Возьмём учебный общий участок HBR2 с четырьмя линиями: после 8b/10b остаётся 17,28 Гбит/с. Пусть два уже рассчитанных транспортных бюджета потоков равны 6 и 7 Гбит/с. Их сумма 13 оставляет 4,28 Гбит/с до остальных расходов и округлений. Третий поток с бюджетом 5 Гбит/с поднимает сумму до 18 — это больше имеющихся 17,28.
Указанные 6, 7 и 5 — условные бюджеты, а не обещанные требования конкретных разрешений. Пример показывает неизбежное ограничение: ответвитель не получает недостающую полосу из воздуха. Для размещения всех потоков нужно изменить режимы, применить поддерживаемое сжатие или увеличить доступный транспорт. Даже положительный остаток требует проверки распределения ресурсов и ограничений каждого следующего участка.
Смена изображения на одном экране не освобождает его заранее выделенную долю для произвольного нового дисплея. Здесь распределяют ресурс видеотранспорта с заданными параметрами, а не измеряют занятость по тому, сколько окон сейчас открыто на рабочем столе. Поэтому режимы и алгоритм распределения важнее визуальной насыщенности показанной сцены.
15. Цепочка мониторов и разветвитель
При последовательном подключении дисплеев промежуточный монитор должен уметь принимать MST и передавать нужные потоки через соответствующий выход. Обычный монитор с одним входом не становится транзитным устройством от того, что рядом установлен USB-разъём. Последний дисплей цепочки может быть обычным принимающим устройством без дальнейшего ответвления.
Отдельный MST-хаб реализует аналогичную идею ветвления в отдельном корпусе. Конструкция выходов может включать преобразование к другому интерфейсу, и тогда возможности преобразователя добавляются к ограничениям пути. Число гнёзд описывает физические точки подключения; число потоков, их режимы и общий бюджет определяются совместно источником, хабом и дисплеями.
При изменении состава цепочки пересматриваются маршруты и распределение полосы. Поэтому уже работающий первый экран не доказывает, что второй сможет включить любой из своих режимов. Также нельзя по фотографии одинаковых разъёмов определить, какой из них вход, а какой транзитный выход. Назначение и поддержка MST должны быть явно указаны производителем. Это архитектурное требование, не особенность настройки рабочего стола.
16. DisplayPort через USB-C и через USB4
В альтернативном режиме USB-C высокоскоростные пары разъёма могут использоваться под DisplayPort. В распространённых конфигурациях выделяются две либо четыре линии DP. Вариант с двумя оставляет возможность одновременной работы SuperSpeed USB на остальных соответствующих парах, а вариант с четырьмя отдаёт больше ресурса изображению. Конкретные сочетания определяет реализация устройств и согласованный режим.
Внешнее сходство USB-C ничего не говорит о поддержке видеовыхода. Зарядка USB Power Delivery, обычная передача USB и DisplayPort — разные возможности одного физического разъёма. Мощный блок питания не расширяет полосу Main Link, а кабель с нужной мощностью не обязательно поддерживает требуемый высокоскоростной видеотракт. Характеристики надо читать раздельно.
Туннелирование DisplayPort через USB4 отличается от фиксированного выделения двух или четырёх линий альтернативного режима. Здесь поток переносится общей пакетной инфраструктурой, ресурсы которой разделяются с другими видами трафика. VESA отдельно рассматривает управление полосой при таком совместном использовании. Поэтому правило о двух линиях DP нельзя применять ко всем докам USB4 как универсальную схему их внутреннего устройства.
17. Преобразование интерфейса и защита содержимого
Переходник способен менять не только форму штекера. Активное устройство принимает один протокол и формирует другой, используя собственный передатчик и управляющую логику. Его пределы по режимам, глубине цвета, DSC и числу потоков могут оказаться существеннее возможностей исходного порта. Направление работы тоже задаётся конструкцией: обратное включение не следует из внешней симметрии перехода.
Для некоторых старых сценариев существуют порты с поддержкой Dual-Mode DisplayPort и соответствующие пассивные адаптеры. Делать из этого вывод о пассивном превращении любого DP в любой другой интерфейс нельзя. Характеристики конкретной пары устройств и адаптера важнее общего слова «переходник». Особенно это заметно при высоких частотах обновления и сложных цепочках.
HDCP решает ещё одну отдельную задачу — аутентификацию и защиту передаваемого содержимого. Успех физического обучения не подтверждает готовность всей цепочки к защищённому воспроизведению. Рабочий стол и определённый защищённый поток могут проходить разные проверки. При объяснении поведения системы полезно разделять транспорт, описание режима и авторизацию содержимого, иначе совершенно разные ограничения ошибочно связываются с одной величиной пропускной способности.
18. Как читать характеристики всей цепочки
Информативная запись о соединении содержит источник, приёмник и промежуточные устройства, фактическую скорость и число линий, семейство кодирования, использование DSC и топологию SST либо MST. Рядом нужны параметры изображения: разрешение, частота, глубина цвета и формат компонентов. Тогда утверждение «режим помещается» становится проверяемым инженерным выводом с обозначенными условиями.
Паспортные максимумы стоит отделять от реально выбранных параметров. Система может поддерживать высокий режим, но согласовать более низкий в текущем пути. Наличие изображения подтверждает определённый рабочий сценарий, однако не измеряет запас устойчивости для другой скорости и другого кабеля. Для оценки качества нужны предназначенные для этого методы и оборудование; скриншот настроек не заменяет анализ физического сигнала.
Основная ценность такой модели — точные вопросы. Служебный канал сообщает возможности, обучение подтверждает физическую конфигурацию, транспорт переносит согласованные потоки, а ветвление делит общий ресурс. По отдельности эти механизмы понятны; вместе они объясняют, почему одинаковый разъём может обслуживать совершенно разные сочетания дисплеев. При выборе конфигурации надо сопоставлять все участки пути, сохраняя одинаковые единицы и границы расчёта.
Источники и техническая основа
Разбор опирается на руководство AMD по обучению DisplayPort, разделы доступа к DPCD и EDID, тактирования и распределения полосы. Параметры поколений сверены с публикациями VESA о DisplayPort 2.0, DisplayPort 2.1 и условиях сертификации. Дополнительно использованы рекомендации VESA по DSC и материалы DisplayPort Association о нескольких дисплеях и возможностях интерфейса.
