Монитор как система: матрица, частота, время отклика, цвет и полоса интерфейса
Частота обновления, оптические переходы, цвет и транспортный интерфейс описывают разные участки формирования изображения. Открыть иллюстрацию в полном размере.
Монитор способен принимать 144 кадра в секунду, но оставлять заметный след за движущимся объектом. Поддерживать десятибитный сигнал и при этом неточно воспроизводить цвет. Иметь разъём подходящей формы, но предлагать нужную частоту только при определённой глубине цвета или сжатии потока. Такие сочетания перестают выглядеть противоречиями, если рассматривать монитор как систему: интерфейс принимает данные, электроника преобразует их, матрица формирует свет, а глаз наблюдает изменение во времени. У каждого участка свои ограничения, и одно красивое число не описывает их совместную работу.
Содержание статьи
- От цифровых значений к свету
- Матрица, подсветка и пиксель — разные уровни
- Разрешение, размер и плотность
- Герцы определяют расписание обновления
- GtG: как быстро меняется яркость пикселя
- MPRT и удержание изображения
- Input lag: где находится начало и конец измерения
- VRR: согласование моментов, а не ускорение пикселей
- Цвет: охват, разрядность и точность
- HDR не сводится к приёму сигнала
- Полоса интерфейса: сначала активные пиксели, потом транспорт
- Как оценивать монитор по реальным задачам
- Первичные источники
- Читайте также
От цифровых значений к свету

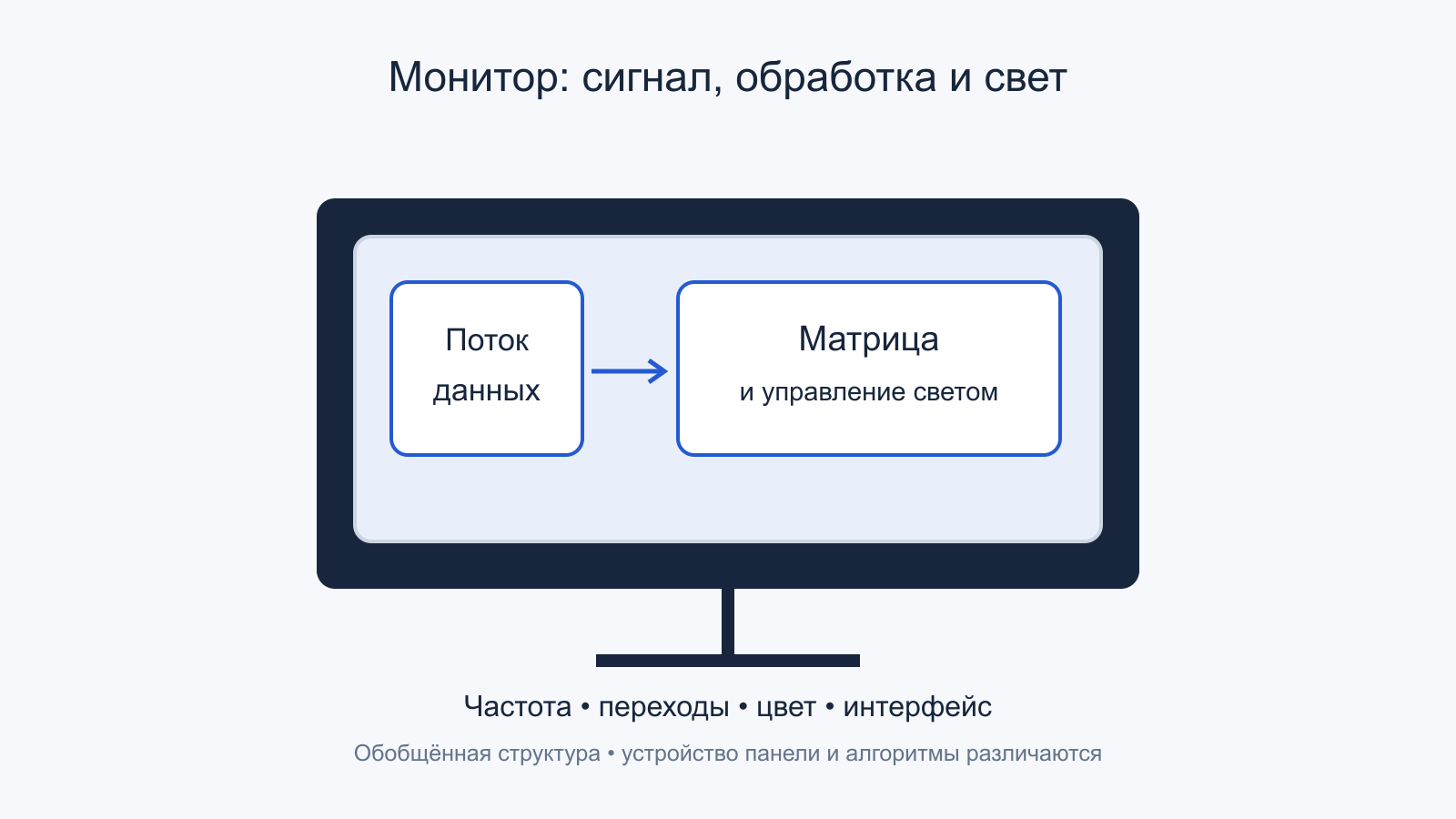

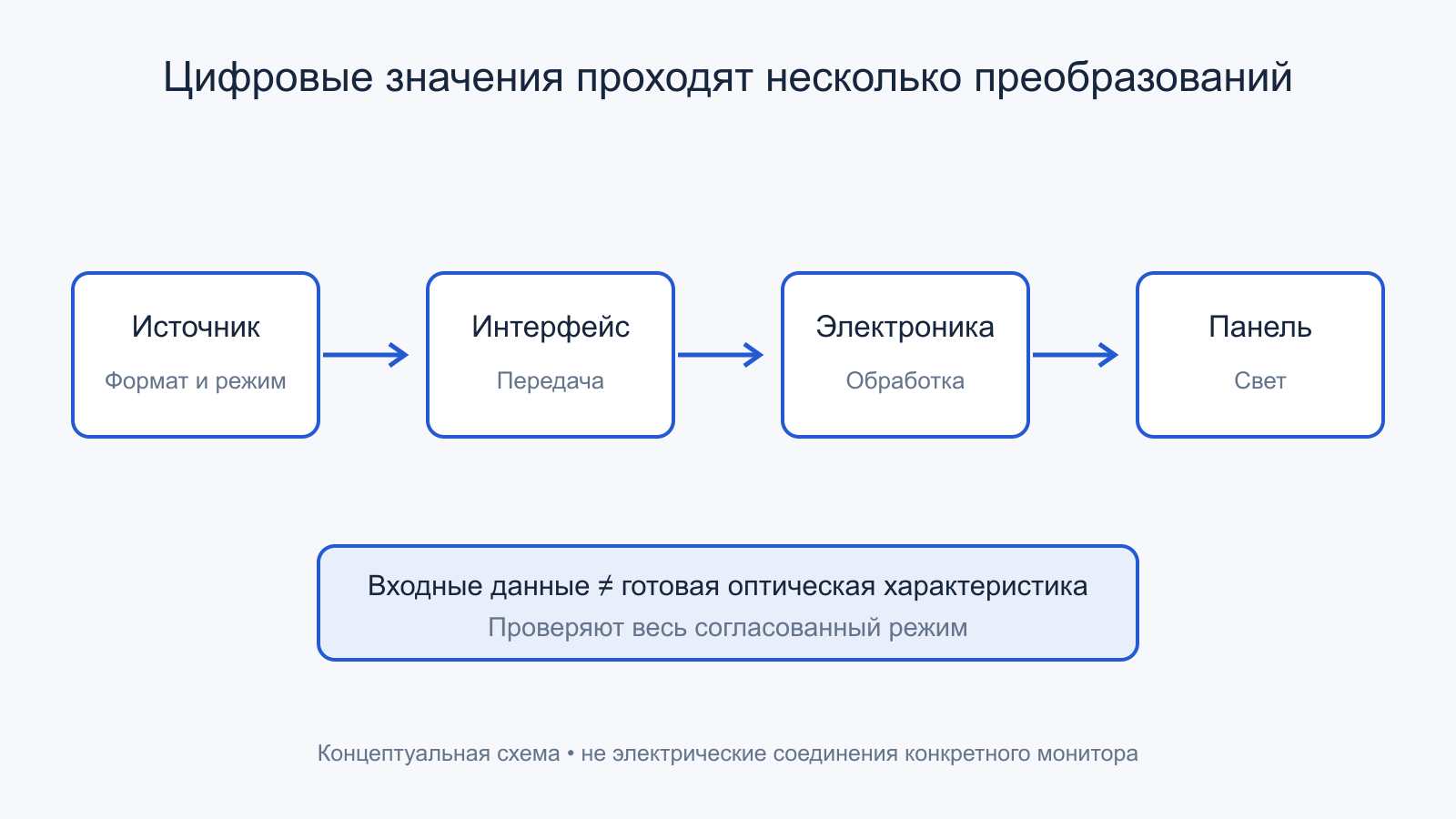

Источник передаёт изображение в согласованном режиме: разрешение, частота, формат цвета, разрядность и временные параметры. Монитор принимает поток, при необходимости декодирует сжатие, масштабирует изображение, применяет цветовые преобразования и управляет панелью. В LCD дополнительно управляется подсветка, в том числе её локальные зоны, если они предусмотрены. Конкретные операции и объём буферизации зависят от режима. Поэтому одна и та же панель в двух разных мониторах не обязательно даёт одинаковые задержку, цвет и движение.
Данные о возможностях, которые устройство сообщает источнику, помогают выбрать режим, но не заменяют его фактическую проверку. На результат влияют видеовыход компьютера, кабель, переходник, док-станция, вход монитора и настройки. Часть ограничений относится к конкретному входу или совместному использованию функций. Например, выбранные высокое разрешение, частота и глубина цвета могут не поддерживаться одновременно по одному пути, хотя каждая характеристика отдельно присутствует в описании устройства.
Матрица, подсветка и пиксель — разные уровни
В LCD жидкокристаллический слой модулирует свет подсветки, взаимодействуя с поляризаторами и другими оптическими слоями. Подсветка и матрица не являются одним и тем же компонентом: яркость светодиодов ещё не задаёт цвет и прозрачность каждого субпикселя. Названия TN, VA и IPS относятся к различным способам организации жидкокристаллического управления. Они помогают понять характерные компромиссы, но не задают универсальные значения скорости, контраста и точности каждого готового изделия.
В OLED свет создаётся излучающими элементами панели. Общая принципиальная особенность — возможность управлять свечением на уровне отдельных пикселей или субпикселей без обычной общей LCD-подсветки. Но структура цветообразования различается между технологиями, как и расположение субпикселей. Она может влиять на вид тонких линий и текста при определённом рендеринге. Сводить всё к «числу пикселей» недостаточно: это число не описывает ни геометрию цветных элементов, ни оптическое покрытие.
Тёмный фон с яркой точкой показывает различия управления светом особенно хорошо. В LCD с локальным затемнением одна зона подсветки обычно обслуживает множество пикселей, поэтому светлая область может создавать ореол вокруг себя. Само количество зон не раскрывает алгоритм, оптическое рассеяние и скорость управления. У самосветящейся панели другие ограничения: яркость и её устойчивость могут зависеть от площади яркого содержимого, режима и тепловых условий. Максимальное значение на небольшом участке нельзя автоматически переносить на весь белый экран.
Контраст зависит от способа наблюдения
Если белое поле имеет условную яркость 200 кд/м², а чёрное в тех же условиях — 0,2 кд/м², их отношение равно 1000:1. Однако последовательный показ полностью белого и полностью чёрного экранов не проверяет одновременный контраст сложной сцены. Алгоритм затемнения может сильно уменьшать свет на чёрном поле и вести себя иначе рядом с ярким объектом. Чтобы понять результат, нужно знать рисунок теста, активность подсветки, временные условия и точку измерения. Два одинаковых отношения из разных методик могут описывать заметно разное изображение.
Окружающее освещение добавляет отражённый свет к наблюдаемому экрану. Глубокий чёрный в затемнённой комнате не гарантирует того же впечатления напротив яркого окна. Покрытие влияет на форму отражений и вид мелких деталей, но не исправляет исходную точность цветопередачи. Поэтому полезно оценивать систему в предполагаемой обстановке: положение источников света и наблюдателя меняет результат без изменения цифрового сигнала. Это также объясняет, почему фотография двух дисплеев с автоматической экспозицией редко позволяет честно сравнить их чёрный и яркость.
Разрешение, размер и плотность
Разрешение определяет число адресуемых элементов изображения, а физический размер — площадь, на которой они размещены. Для оценки плотности по диагонали используют отношение диагонали в пикселях к диагонали в дюймах. Условный экран 27 дюймов с 2560 × 1440 имеет около 108,8 пикселя на дюйм: √(2560² + 1440²) / 27. Для такого же размера 3840 × 2160 получается около 163,2. Это геометрический расчёт, который ничего не говорит о цвете и скорости отклика.
Более высокая плотность позволяет тоньше отображать детали, но фактический размер интерфейса зависит от масштабирования ОС и программы. При выводе не в родном разрешении требуется преобразование сетки. Если одному исходному пикселю не соответствует целое число пикселей панели, фильтрация изменяет границы линий. Поэтому размытый текст может быть следствием режима и масштабирования, а не дефектом матрицы. Для оценки деталей полезно сначала обеспечить нативный режим и известную схему масштабирования.
Герцы определяют расписание обновления
Частота 60 Гц означает период около 16,67 мс, 120 Гц — 8,33 мс, 144 Гц — 6,94 мс. Это характеристика обновления, а не время, за которое каждый пиксель обязательно завершает любой переход. Монитор также не создаёт автоматически новую информацию, если приложение подготовило меньше кадров. При фиксированном расписании один кадр может быть показан повторно, а при несогласованной смене буфера разные части развёртки могут принадлежать разным кадрам.
В большинстве обычных режимов изображение обновляется последовательно по строкам, а не мгновенно на всей площади. Момент появления изменения вверху и внизу экрана поэтому различается. Нужно различать период полного обновления, длительность активной развёртки и паузы в выбранном тайминге. Современные способы передачи могут менять соотношение этих интервалов. Утверждение «144 Гц дают ровно 6,94 мс задержки во всех точках» смешивает разные события и не соответствует устройству тракта.
GtG: как быстро меняется яркость пикселя
Gray-to-gray описывает переход между уровнями серого. В измерительных методиках нередко используют участок от 10 до 90 процентов изменения яркости; конкретные пороги и правила необходимо смотреть в отчёте. Это не означает, что пиксель мгновенно и окончательно установился на правильном уровне в момент пересечения верхнего порога. Дальнейшее приближение, выброс и колебания тоже влияют на изображение. Кроме того, переход из тёмного в средний может существенно отличаться от перехода между двумя светлыми уровнями.
Поэтому одна минимальная цифра GtG не описывает весь набор переходов. Нужны хотя бы матрица переходов, частота обновления и режим управления. VESA в открытой методике Adaptive-Sync отдельно рассматривает измерение переходов и превышение целевого уровня. Важно учитывать версию методики: набор тестов и критерии развиваются. Использовать старый документ для объяснения принципа можно, а приписывать его конкретные пределы любому современному сертификату нельзя.

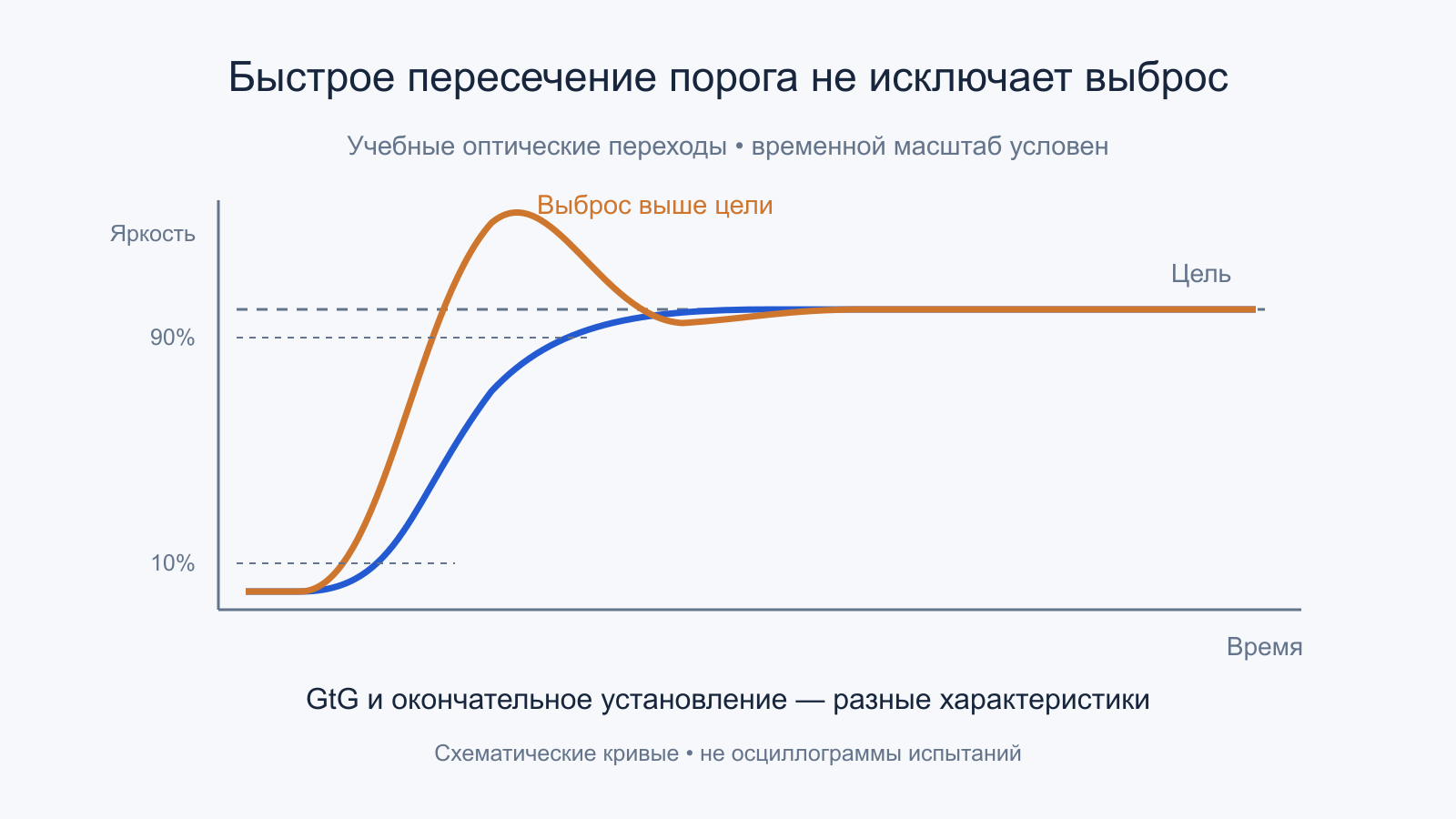

Overdrive ускоряет переход ценой риска выброса
Электроника LCD может временно усиливать воздействие на пиксель, чтобы быстрее приблизить его к целевому состоянию. Слишком агрессивный режим приводит к превышению или провалу яркости относительно цели. В движении это способно выглядеть как светлый или тёмный обратный след. Таким образом, более короткое время достижения порога не обязательно означает более чистое изображение. Проверять приходится и скорость, и величину отклонения, причём на разных сочетаниях начального и конечного уровней.
Настройка, хорошо работающая при максимальной частоте, может оказаться менее удачной при другой. В режиме переменного обновления электроника должна учитывать меняющийся интервал, а качество этой адаптации зависит от реализации. Поэтому полезнее смотреть согласованность движения во всём нужном диапазоне, чем выбирать самый высокий уровень ускорения по названию. Даже термин «быстрый» в меню не является единицей измерения и не позволяет сравнивать разные модели.
MPRT и удержание изображения
Moving Picture Response Time относится к характеристике видимого движения и размытия; его нельзя автоматически подменять временем электрического перехода одного пикселя. Даже идеальный мгновенно переключающийся дисплей при удержании кадра на протяжении всего периода может давать размытие, когда глаз следит за движущимся объектом. Во время удержания объект на экране остаётся на месте, а направление взгляда продолжает перемещаться. Изображение за этот интервал распределяется по разным положениям на сетчатке.
В учебном приближении при движении 960 пикселей/с и удержании 16,67 мс протяжённость такого размытия соответствует примерно 16 пикселям. При 8,33 мс — около восьми. Это модель для понимания зависимости, а не измерение MPRT конкретного монитора: реальное движение, отклик, видимость и методика сложнее. Она показывает, почему чрезвычайно быстрый GtG не отменяет влияния частоты и длительности свечения.
Стробирование подсветки или импульсное свечение сокращает время видимости каждого положения, но создаёт собственные компромиссы. Возможны изменение яркости, мерцание и двойные контуры при несогласованных кадрах или незавершённых переходах. Совместимость с VRR и диапазон работы зависят от модели. Число в миллисекундах для такого режима нужно читать вместе с условиями его получения. Оно не обещает одновременно максимальную яркость, отсутствие артефактов и ту же работу во всех частотных режимах.
Input lag: где находится начало и конец измерения
Задержка от действия пользователя до изменения света включает опрос устройства ввода, обработку программой, рендеринг, очередь, передачу, электронику монитора, развёртку и переход пикселя. Это полная задержка системы. В обзоре под input lag могут понимать более узкую величину, например задержку дисплея от события на входе до светового отклика в выбранной точке. Сравнивать такие числа без определения начального события, положения датчика и порога яркости нельзя.
Условные 2 мс обработки сигнала и 4 мс определённого перехода не описывают автоматически весь путь в 6 мс. Часть процессов перекрывается, а часть ожидает расписания развёртки. Точная сумма требует временной модели. Высокая частота часто сокращает отдельные ожидания и время прохода до нужной строки, но не исправляет длинную очередь приложения. Отдельно следует проверять режимы обработки, которые монитор включает для определённых входов, разрешений или функций изображения.
VRR: согласование моментов, а не ускорение пикселей
Variable Refresh Rate позволяет согласовывать обновление с появлением нового кадра в поддерживаемом диапазоне. Это уменьшает необходимость повторять кадры по жёсткому расписанию и помогает избежать разрывов, однако не сокращает время расчёта самой игры и не делает каждый переход матрицы быстрее. Возможности источника, интерфейса, драйвера и монитора должны совпасть. Одна общая надпись VRR ещё не задаёт диапазон частот для каждого разрешения и входа.
Рассмотрим учебный диапазон 48–144 Гц. Если источник создаёт 40 новых кадров/с, прямой интервал 25 мс находится ниже нижней границы. При поддерживаемом механизме компенсации низкой частоты источник может повторять каждый кадр, например передавая 80 обновлений/с. Новых состояний сцены остаётся сорок, поэтому удвоенное число обновлений не является удвоенной частотой симуляции. Конкретные условия включения и множители зависят от реализации и доступного диапазона.
Верхняя граница тоже существенна: когда поток кадров выходит за неё, дальнейшее поведение определяется синхронизацией и настройками очереди. Необходимо проверять рывки, изменения яркости и работу overdrive при переходах между режимами, а не только наличие переключателя. VRR устраняет определённый конфликт расписаний, но не убирает длинный кадр, вызванный компиляцией или подгрузкой. Изображение не может содержать новое рассчитанное состояние, пока приложение его не подготовило.
Цвет: охват, разрядность и точность

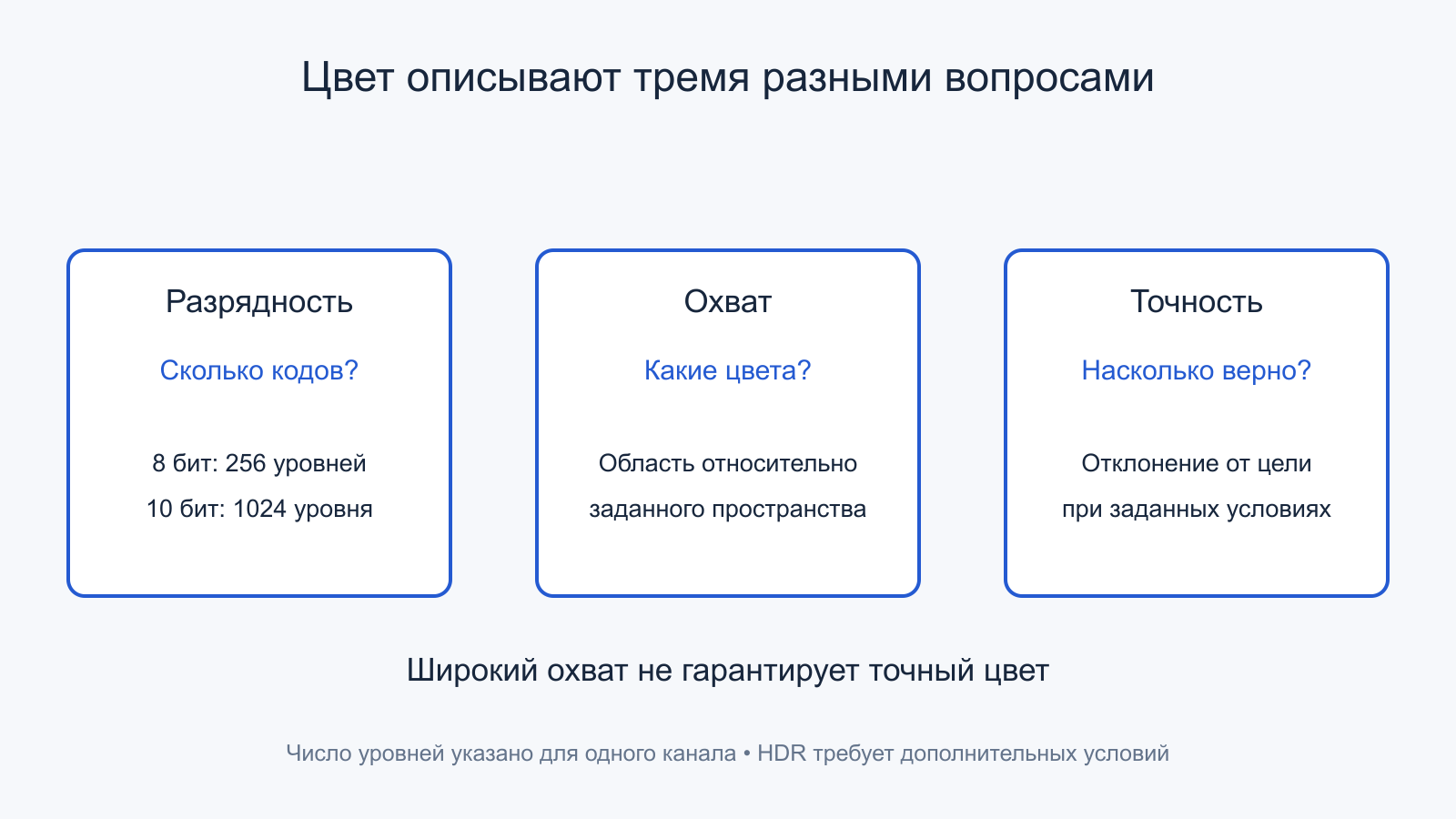

Цветовой охват описывает область воспроизводимых цветов относительно выбранного пространства. Разрядность задаёт число кодовых значений канала: 8 бит — 256 уровней, 10 бит — 1024. Для трёх каналов это 2²⁴ и 2³⁰ возможных комбинаций кодов, но не гарантия, что все они воспроизводятся точно и визуально различимы. Более широкий охват не означает более плавный градиент, а большее число кодов само по себе не расширяет область первичных цветов панели.
Покрытие и относительная площадь или объём охвата также имеют разный смысл. Значение больше 100 процентов может относиться к размеру области относительно эталона, не доказывая полного покрытия всех нужных цветов. Точность требует сопоставить фактический цвет с целевым при определённых яркости, белой точке и функции передачи. Без этих условий маленькая средняя ошибка не описывает весь монитор. Также важно распределение ошибок: одинаковое среднее способно скрывать разные проблемы с тенями и насыщенными оттенками.
Десятибитный вход не доказывает наличие нативной десятибитной панели. Возможны внутреннее преобразование и временное или пространственное смешение уровней, включая FRC. Такой подход нужно оценивать по результату и условиям, а не автоматически считать эквивалентным каждой другой реализации. Сходным образом разрядность внутренней таблицы преобразования не равна разрядности входа. На пути от файла до света работают несколько независимых ступеней квантования и вычисления.
Широкий охват полезен при корректном управлении цветом. Если значения материала sRGB без правильного преобразования направить на заметно более широкую панель, некоторые цвета будут перенасыщенными. ICC-профиль описывает устройство для поддерживающих управление цветом программ; режим ограничения охвата решает другую часть задачи. Калибровка устанавливает рабочее состояние, профилирование его описывает. Один профиль не исправляет автоматически все программы, режимы HDR и аппаратные ограничения панели.
Почему полосы градиента не доказывают разрядность панели
На плавном переходе могут быть видны полосы из-за исходного файла, ограничений программы, преобразования профиля, формата вывода или внутренних настроек монитора. Сжатое изображение с уже утраченными уровнями не становится подходящей проверкой десятибитного тракта после включения десятибитного режима. Нужен известный источник с достаточной точностью и приложение, которое сохраняет её до вывода. Если при изменении одного участка цепочки полосы исчезли, это помогает локализовать ограничение, но не заменяет независимое подтверждение физических характеристик панели.
Равномерность тоже не сводится к одному центральному измерению. Белая точка и яркость в центре и по краям могут различаться; часть отличий зависит от угла наблюдения. Профиль, описывающий центральную область, не обязан исправлять всю площадь. Для работы с изображением разумно оценивать несколько участков при постоянной геометрии наблюдения и отключённых автоматических изменениях яркости, если они мешают задаче. При этом требования к стабильности задаёт сама работа: редактирование изображений и чтение схем предъявляют разные приоритеты, хотя используют один экран.
HDR не сводится к приёму сигнала
HDR объединяет передачу и воспроизведение большого диапазона яркости и связанных цветовых возможностей. Пиковая яркость, уровень чёрного, одновременный контраст, поведение на ярком полном экране, отслеживание тональной функции и цветовой объём имеют разные роли. Наличие пункта HDR в системе подтверждает возможность определённого режима обмена, но не измеряет качество его отображения. Tone mapping должен согласовать диапазон материала с тем, что дисплей реально способен показать.
VESA DisplayHDR проверяет набор характеристик, а не только одиночный белый прямоугольник. При чтении сертификата важно учитывать класс, версию критериев и точную модель. Пара устройств с одинаковым заявленным пиком может по-разному показывать одновременно яркие детали и тёмные участки. С другой стороны, красивое изображение на насыщенном демонстрационном ролике не доказывает точность. Для оценки нужны подходящий HDR-путь и материал, который действительно содержит проверяемые уровни, а не SDR-картинка с произвольным усилением.
Сравнивая режимы, полезно сохранять одинаковое окружение и давать устройству прийти к устойчивому состоянию. Автоматическая регулировка яркости и адаптация к содержимому способны изменить яркость при неизменных цифровых значениях. Для обычного просмотра это может быть предусмотренной функцией, а для численного сравнения становится дополнительной переменной. Её состояние нужно явно записать вместе с режимом: иначе изменение показателя будет ошибочно приписано панели или формату сигнала.
Полоса интерфейса: сначала активные пиксели, потом транспорт
Для несжатого RGB по 10 бит на канал один активный пиксель несёт 30 бит. Поток только активной области 3840 × 2160 при 60 обновлениях/с равен 3840 × 2160 × 60 × 30 ≈ 14,93 Гбит/с. При 120 обновлениях/с он удваивается до 29,86 Гбит/с. Это нижняя оценка полезных пиксельных данных. Она не включает временные интервалы гашения, транспортное оформление, кодирование и другие служебные расходы и не является готовой требуемой скоростью кабеля.

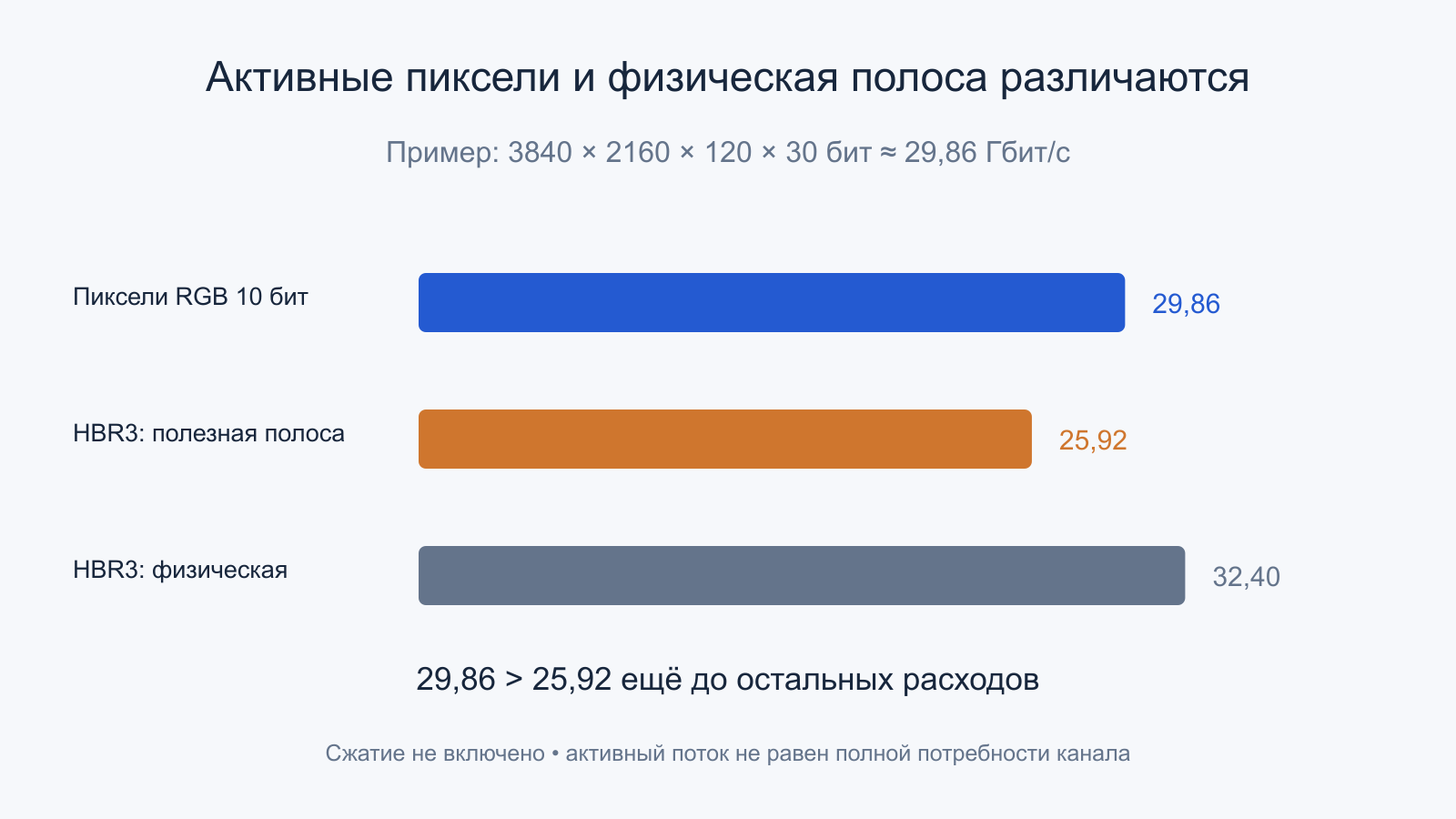

Например, четырёхлинейный DisplayPort HBR3 имеет физическую скорость 4 × 8,1 = 32,4 Гбит/с. После учёта кодирования 8b/10b остаётся 25,92 Гбит/с для полезной передачи; это ещё не обещание отдать каждый бит активным пикселям выбранного тайминга. Уже активный поток 4K 120 Гц RGB 10 бит превышает эту величину. Следовательно, без изменения условий такой несжатый режим не помещается. Одного сравнения с физическими 32,4 Гбит/с было бы недостаточно.
Нужно проверить реальную скорость линии, число линий и поддерживаемые режимы обоих концов. Номер версии DisplayPort или HDMI не гарантирует автоматически максимальную полосу стандарта во всех устройствах. В DisplayPort новые высокоскоростные режимы UHBR используют другую схему кодирования; переносить на них коэффициент 8/10 нельзя. В актуальном описании HDMI 2.2 указана возможность до 96 Гбит/с, но из этого не следует, что любой разъём HDMI на компьютере или мониторе её реализует.
DSC и субдискретизация цвета — разные инструменты
Display Stream Compression сжимает поток изображения с небольшой задержкой. VESA определяет его как visually lossless: различия рассчитаны на визуальную незаметность в заданных условиях, а не на побитовое совпадение восстановленного изображения с исходным. Для работы нужны совместимые кодер, декодер и согласованные параметры; коэффициент сжатия нельзя всегда считать одним универсальным числом. Документация VESA отдельно описывает компромисс между битрейтом и ошибкой восстановления.
Цветовая субдискретизация уменьшает количество пространственных отсчётов цветовой разности. Она может экономить полосу, но отличается по принципу от DSC и особенно заметна на некоторых тонких цветных границах и тексте. RGB или 4:4:4, 4:2:2 и 4:2:0 нужно указывать вместе с глубиной цвета и частотой. Если после переключения режима изменился текст, следует сначала проверить фактический формат вывода, а не объявлять любую компрессию одинаковой причиной ухудшения.
Как оценивать монитор по реальным задачам
Начинают с фиксации рабочего состояния: вход, разрешение, частота, глубина и формат цвета, SDR или HDR, VRR, overdrive и дополнительные режимы. Для текста проверяют нативную сетку, масштабирование и удобный физический размер. Для движения — плавность и следы при подходящем источнике кадров. Для цвета — правильную цепочку преобразований и целевое пространство. Переключение нескольких функций одновременно делает объяснение изменений ненадёжным.
- Сверить выбранный режим в ОС и сведения самого монитора, учитывая ограничения конкретного входа.
- Проверить текст, тонкие линии и градиенты на корректно подготовленном содержимом без случайного масштабирования.
- Сравнить движение при нескольких нужных частотах и штатных уровнях overdrive, отмечая обычный и обратный след.
- Для VRR проверить диапазон и переходы внутри него, отдельно учитывая нестабильность источника кадров.
- Точность цвета и HDR оценивать измерениями или сопоставимой опубликованной методикой; глазом надёжнее обнаруживать проблемы, чем присваивать точные численные характеристики.
Фотография экрана не является прямым измерением его отклика: выдержка, rolling shutter и обработка камеры могут создавать полосы и следы. Браузерная анимация зависит от композитора и фактической частоты кадров. Визуальный тест полезен, если его ограничения известны. Содержательный итог описывает согласованный режим и задачу: например, читаемый текст в нативном разрешении, приемлемое движение в нужном диапазоне и корректный цветовой путь. Ни одно паспортное число не заменяет эту проверку системы целиком.
