GAAFET и питание с обратной стороны: что меняется внутри передового чипа

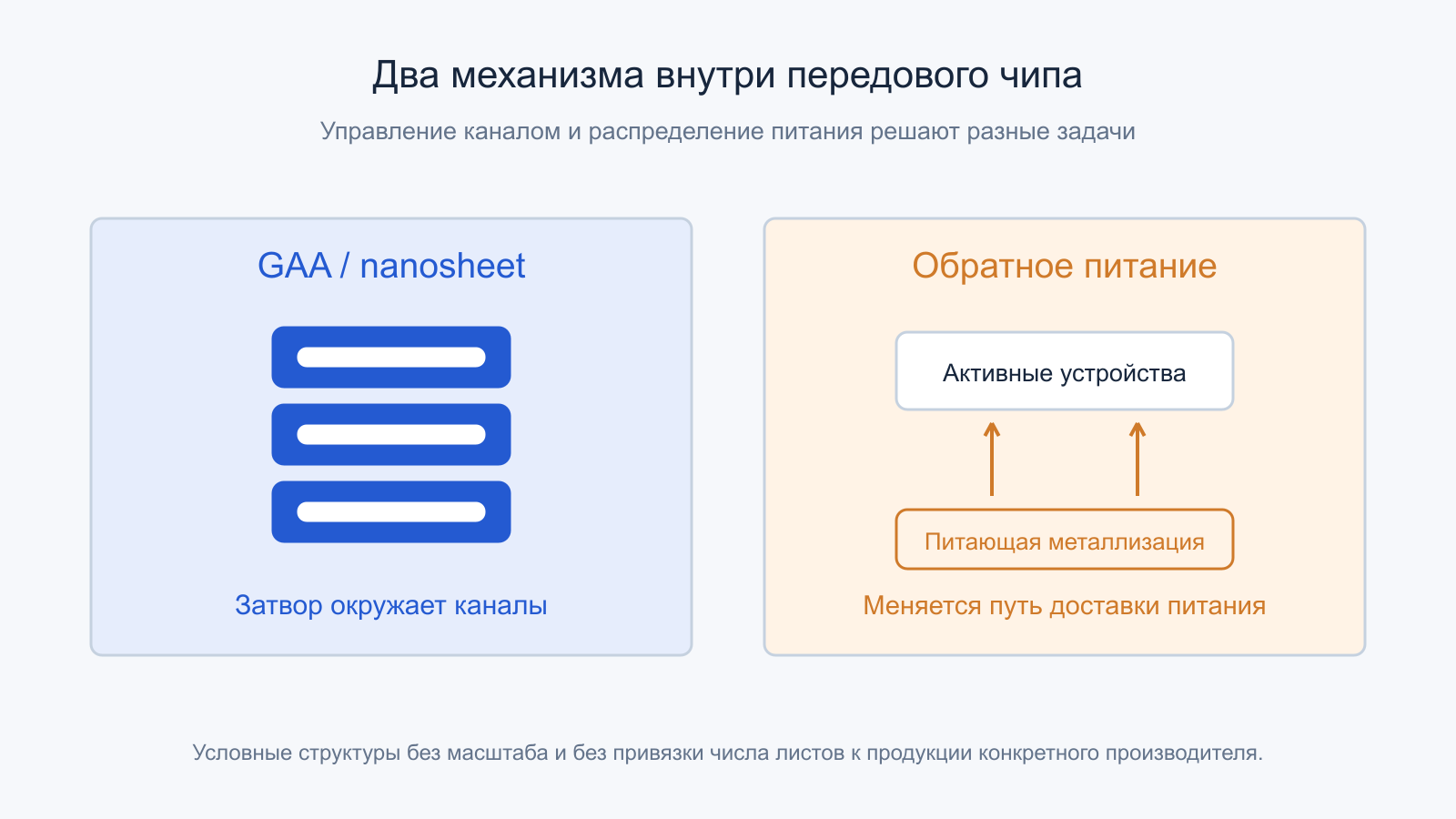

Схемы поясняют назначение GAA и BSPDN. Число листов условное, размеры и порядок слоёв не воспроизводят изделие конкретного производителя. Открыть иллюстрацию в полном размере.
Передовой чип меняется сразу в двух направлениях. Затвор всё плотнее охватывает канал транзистора, а питание получает собственную сеть с обратной стороны кристалла. Первое направление представлено GAAFET и nanosheet-структурами, включая RibbonFET; второе — backside power delivery. Они помогают решить разные ограничения и могут применяться совместно. Чтобы понять результат, нужно посмотреть не только на транзистор, но и на контакты, металлизацию, тепловой путь и производственный контроль.
Разбор опирается на официальные материалы, доступные на 26 октября 2026 года. Исследовательские структуры, планы готовности процесса и выпущенные продукты разделены по документам. Все собственные численные примеры учебные и не являются испытаниями оборудования владельца сайта.
Содержание статьи
- 1. Управление каналом и доставка питания — разные задачи
- 2. Почему затвору приходится охватывать канал
- 3. Ширина листов добавляет свободу выбора
- 4. Освобождение каналов усложняет изготовление
- 5. Пороговое напряжение выбирают под роль цепи
- 6. Энергия переключений зависит от напряжения квадратично
- 7. Лицевая металлизация обслуживает сигналы и питание
- 8. Обратная сеть питания меняет маршрут к транзистору
- 9. Падение IR можно оценить отдельно от всего чипа
- 10. Быстрые просадки включают индуктивность и ёмкость
- 11. Утончение пластины требует точного совмещения
- 12. Тепловой путь меняется вместе с электрическим
- 13. Площадь стандартной ячейки не равна площади продукта
- 14. PDK и разброс определяют доступный проектировщику процесс
- 15. Тестирование должно видеть скрытые области
- 16. Какие стадии подтверждены у реальных технологий
- 17. «Нанометры» не измеряют единственную деталь
- 18. Как связать новые структуры с полезным результатом
- Первичные источники
- Читайте также
1. Управление каналом и доставка питания — разные задачи
Затвор управляет проводимостью канала между истоком и стоком. Его геометрия определяет, насколько хорошо электрическое поле контролирует этот канал при заданных размерах и напряжениях. GAA, gate-all-around, обозначает архитектуру, в которой затвор окружает канал. Изменение формы улучшает возможности управления, но само по себе не прокладывает отдельные провода питания через кристалл.
Backside power delivery относится к распределению питания: значимую часть соответствующей металлизации размещают с другой стороны активных устройств. Это разгружает лицевую сеть и меняет электрический путь до транзисторов. Такую разработку можно исследовать отдельно от GAA. Intel, например, описывала специальный тестовый процесс с привычными FinFET для проверки PowerVia до совместного внедрения новшеств.
Поэтому утверждения «GAA уже означает обратное питание» и «без обратного питания nanosheet не работает» неверны. Один механизм касается управления током в приборе, другой — доставки напряжения и распределения ресурсов соединений. Совместная оптимизация полезна именно потому, что ограничения связаны: хороший транзистор не проявит ожидаемых свойств, если локальное питание проседает или сигнальные трассы слишком медленны.
2. Почему затвору приходится охватывать канал
При уменьшении геометрии влияние стока на потенциальный барьер в канале становится существеннее. Затвор должен сохранять возможность надёжно закрывать прибор и управлять его включением. Если контроль ухудшается, растут нежелательная проводимость и чувствительность к условиям. Уменьшение напряжения питания одновременно сокращает доступный электрический запас, поэтому одной геометрической миниатюризации недостаточно.
FinFET поднимает канал в виде ребра и охватывает его с нескольких сторон. Nanosheet GAA использует тонкие каналы, вокруг которых можно сформировать затвор. Несколько горизонтальных листов располагают друг над другом, соединяя с предусмотренными истоком и стоком. Это параллельные пути внутри прибора, а не обязательная стопка нескольких независимых процессоров или логических этажей.
Точная электростатика зависит от толщины канала, материалов диэлектрика, контактов и формы. Само слово «окружает» не отменяет токи утечки, сопротивление и разброс. Архитектура расширяет возможности проектирования, однако характеристики подтверждаются для конкретной технологической реализации. Рисунок с идеально прямыми поверхностями объясняет принцип; производственный прибор имеет переходы, неоднородности и ограничения, которые учитывает модель.
3. Ширина листов добавляет свободу выбора
У nanosheet можно варьировать ширину каналов в пределах допустимого процесса. Более широкая структура способна предоставить большую эффективную ширину управления и ток, однако меняет ёмкости, контакты и занимаемое место. Число вертикально расположенных листов также существенно. Считать качество транзистора только по тому, три у него листа или четыре, нельзя.

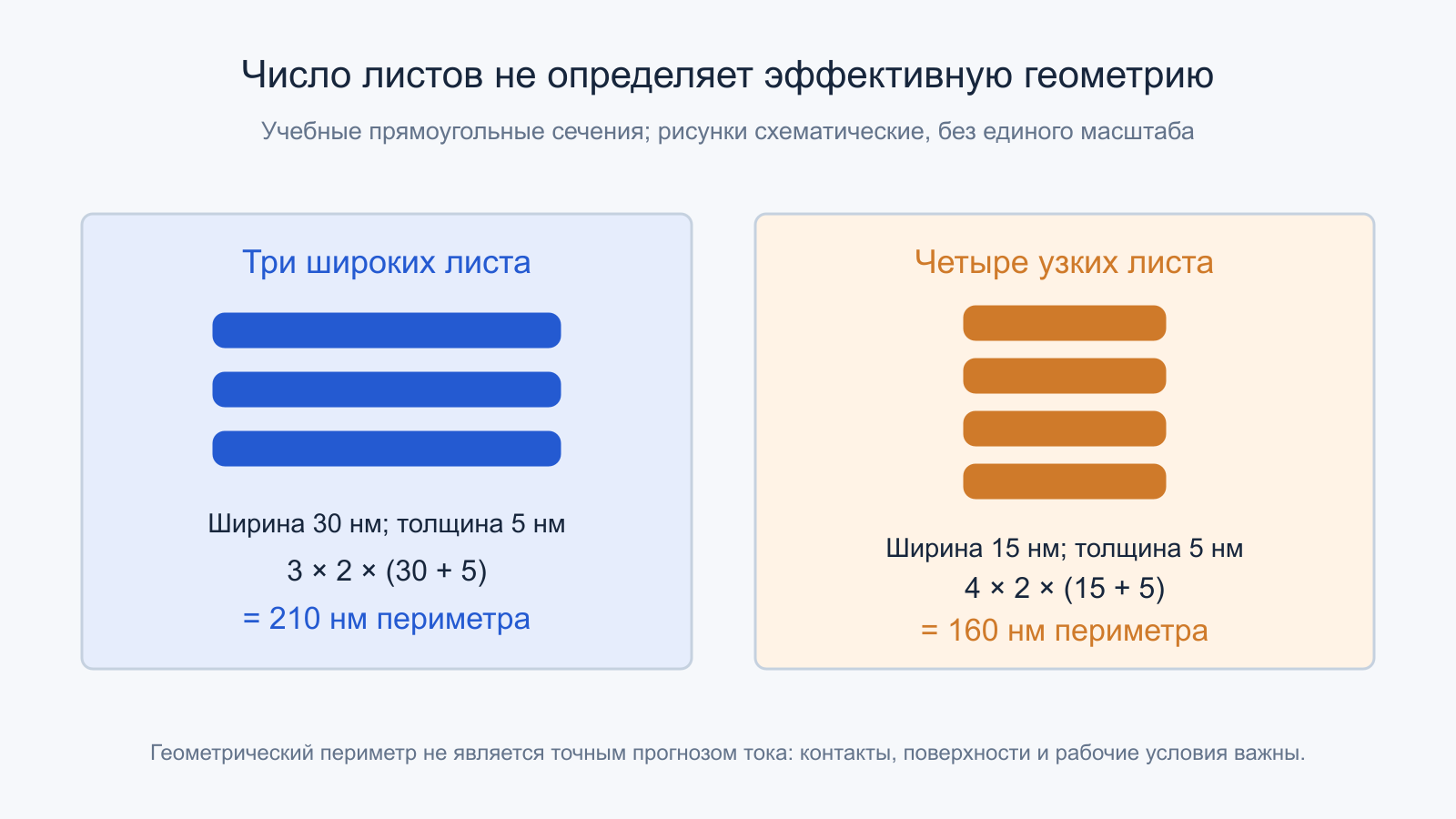

В учебной прямоугольной модели периметр одного листа шириной 30 нм и толщиной 5 нм равен 2 × (30 + 5) = 70 нм. Три листа дают 210 нм суммарного геометрического периметра. Четыре листа шириной 15 нм при той же толщине дают 160 нм. Этот пример показывает, почему число листов без размеров не определяет даже такую простую характеристику.
Периметр здесь не превращается в точное предсказание тока. Разные поверхности, подвижность, контакты, квантовые эффекты и рабочие напряжения требуют собственной модели. RibbonFET — название реализации Intel, а MBCFET — Samsung; общий принцип GAA не делает их параметры тождественными. Для сравнения нужны одинаковая нагрузка, критерии утечки и условия измерения, а не подсчёт полосок на иллюстрации.
Параллельные листы одного прибора обычно управляются общим затвором и подключаются к соответствующим общим областям истока и стока. Их полезно отличать от вертикального размещения самостоятельных n- и p-транзисторов, рассматриваемого в других архитектурах. Вертикальная картинка может изображать несколько совершенно разных способов интеграции. Название слоя и его электрические соединения важнее внешнего сходства стопки.
4. Освобождение каналов усложняет изготовление
В распространённом исследовательском маршруте исходная структура содержит чередующиеся слои кремния и кремний-германия. Затем предусмотренные слои избирательно удаляют, освобождая будущие каналы. Между ними надо сформировать диэлектрик и материалы затвора. Важна селективность: удаление жертвенного материала должно сохранять нужную толщину и поверхность полезного канала.
Внутренние спейсеры отделяют затвор от соответствующих областей истока и стока и влияют на паразитные ёмкости. Документация исследований imec и IBM показывает, что эти маленькие элементы оказываются важной частью технологии. Ошибка в их форме способна изменить электрические свойства, даже если общая фотография стопки листов выглядит ожидаемо. Нужен контроль всей трёхмерной структуры.
Это не инструкция по изготовлению конкретного процессора: реальные маршруты производителей различаются и включают множество закрытых деталей. Общий вывод состоит в усложнении интеграции. Недостаточно один раз получить красивый прибор в микроскопе. Требуются повторяемость на пластине, пригодность контактов, стабильные материалы и совместимость последующих температурных операций с уже сформированными слоями. Производственный успех подтверждается распределением результатов.
5. Пороговое напряжение выбирают под роль цепи
Один технологический процесс может предлагать несколько вариантов порогового напряжения и размеров прибора. Для критического быстрого пути и редко переключающегося управляющего блока требования различаются. Уменьшение порога помогает включению при меньшем напряжении, но обычно требует внимательнее относиться к утечке. Схема получает набор компромиссов, а не один универсально лучший транзистор.
В CMOS-проекте нужны также n- и p-канальные устройства, согласованные по требуемым характеристикам. Материалы и настройка затвора определяют их поведение совместно с геометрией. Производитель предоставляет соответствующие модели и библиотеки. Разработчик использует варианты по правилам процесса, учитывая задержку, утечку и ограничения надёжности конкретной ячейки.
Поэтому фраза «GAA снижает напряжение» требует продолжения: для какой частоты, нагрузки и допустимого разброса? Не все части чипа могут одинаково уменьшить рабочее напряжение. Память, аналоговые блоки и интерфейсы предъявляют свои требования. Итоговая нижняя граница питания определяется всей системой и проверкой её корректности, а не только отличным результатом одного экспериментального транзистора.
6. Энергия переключений зависит от напряжения квадратично
Для простой модели динамической мощности используют зависимость от активности, переключаемой ёмкости, квадрата напряжения и частоты: P ≈ αCV²f. Она помогает понять ценность снижения напряжения, но не описывает весь расход кристалла. Утечки, аналоговые потребители, преобразователи питания и состояние памяти требуют отдельного учёта. У коэффициента активности тоже есть конкретное определение.
Зададим неизменными активность, ёмкость и частоту и уменьшим напряжение с 0,8 до 0,7 В. Отношение динамической мощности равно 0,7²/0,8² = 0,765625, то есть снижение примерно на 23,44 процента. Это учебный результат предположений. Он не является обещанным выигрышем RibbonFET, N2 или любого ноутбука при переключении режима.
В реальном устройстве пониженное напряжение может ограничить частоту или потребовать другие размеры транзисторов. Если ёмкость выросла, прежняя пропорция меняется. Чип также способен использовать запас для большей производительности вместо уменьшения потребления. Поэтому «быстрее при той же мощности» и «экономичнее при той же скорости» — разные точки сравнения; складывать проценты из них нельзя.
Если в ещё одной учебной модели динамическая часть занимает 70 процентов исходной мощности, а остальные 30 процентов неизменны, общий коэффициент составит 0,7 × 0,765625 + 0,3 = 0,8359375. Полная мощность уменьшится примерно на 16,41 процента. Даже строго выполненный квадратичный закон одной части даёт другой процент для целого; состав потребителей необходимо обозначать заранее.
7. Лицевая металлизация обслуживает сигналы и питание
Над активными приборами находится многоуровневая сеть соединений. Одни линии передают сигналы между ячейками, другие доставляют питание и опорный потенциал. Для обоих назначений нужны пространство, контакты и допустимые электрические параметры. По мере роста плотности конкуренция за трассировку становится существенной даже при улучшении самого транзистора.
Сигнальному пути важны сопротивление, ёмкость и задержка. Питающему — падение напряжения, токовая нагрузка и реакция на быстрые изменения потребления. Нельзя произвольно сделать все проводники уже, чтобы разместить больше логики: сопротивление возрастает, а допустимость определяется ещё и надёжностью. Увеличение числа металлических уровней также имеет цену производства и вертикальных соединений.

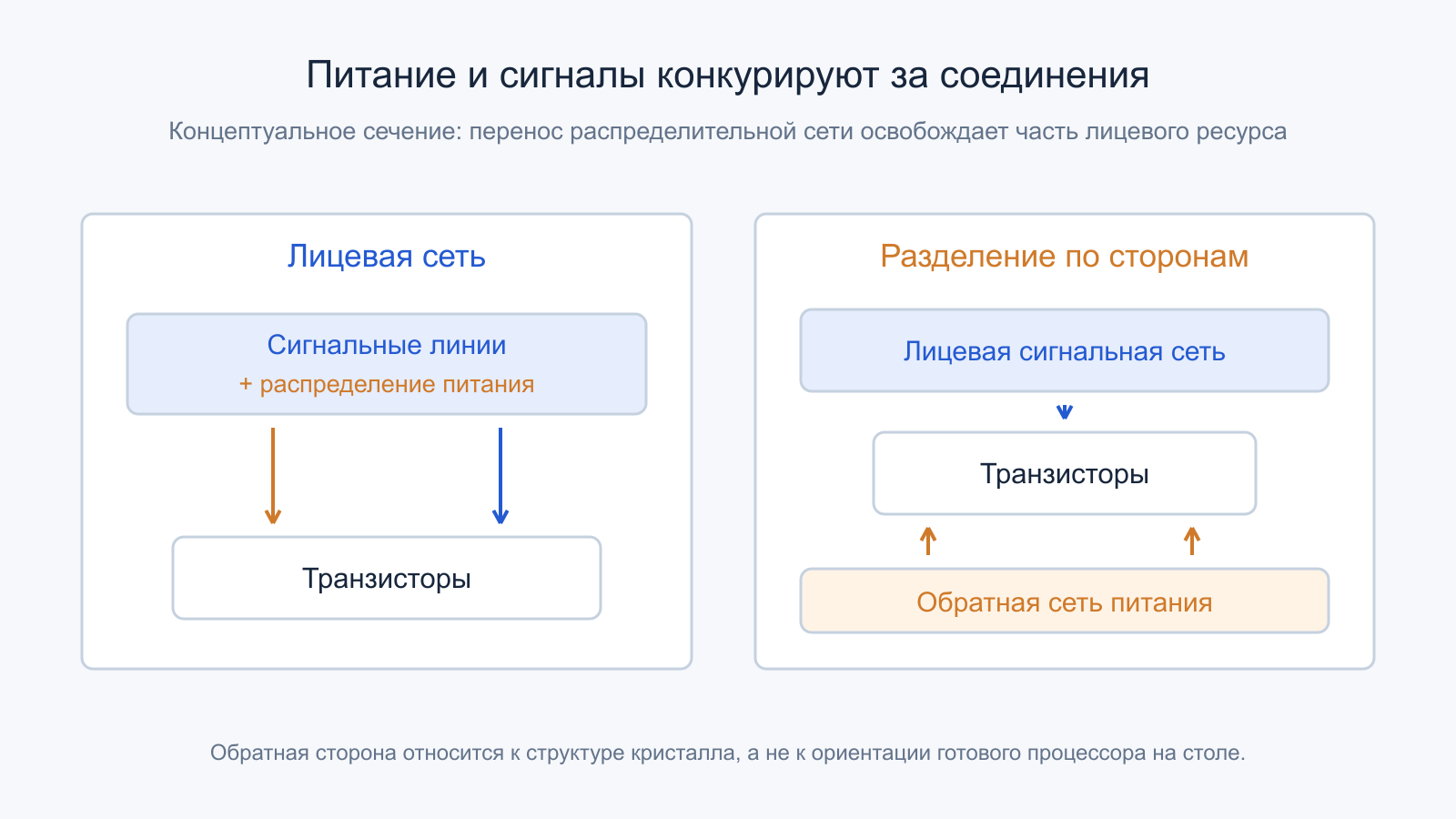

Backside-сеть позволяет разделить часть этих обязанностей по сторонам активного слоя. Более свободная лицевая трассировка может улучшить размещение ячеек и сигнальные соединения. Однако освобождённое место не обязательно целиком становится новой арифметикой. Оно может понадобиться для выполнения ограничений времени, питания и технологических правил. Физический результат надо смотреть после размещения и трассировки, сохраняя одну функциональную задачу.
8. Обратная сеть питания меняет маршрут к транзистору
В BSPDN значимая распределительная металлизация находится с обратной стороны. К активным областям питание приходит через предусмотренные вертикальные и локальные контакты. Их организация различается: существуют варианты с заглублёнными шинами и наноразмерными сквозными соединениями, а также подходы с прямыми контактами к нужным областям. Это семейство решений, а не один обязательный разрез.
IBM и Samsung в работе 2024 года сравнивали разные схемы и демонстрировали самосовмещённый обратный контакт. Выбор пути влиял не только на сопротивление, но и на возможность уменьшать стандартную ячейку. Поэтому результат одного варианта нельзя объявить общим коэффициентом плотности для всех BSPDN. Геометрия контакта и правила соседних устройств остаются частью архитектуры.
Понятия «лицевая» и «обратная» относятся к технологической структуре кристалла. Они не определяются тем, какой стороной готовый процессор лежит на столе или где нарисован радиатор на рекламной схеме. Также обратное питание не означает подачу нестандартного напряжения пользователем. Внешняя плата и корпус продолжают выполнять свои функции, а внутри меняется распределительный путь.
9. Падение IR можно оценить отдельно от всего чипа
При постоянном токе падение напряжения на эквивалентном сопротивлении равно IR, а выделяемая мощность — I²R. Сокращение сопротивления помогает доставить более стабильное напряжение к нагрузке и уменьшить потери на этом участке. Но локальный выигрыш не равен тому же проценту экономии всего процессора: в числитель должны входить только соответствующие потери.

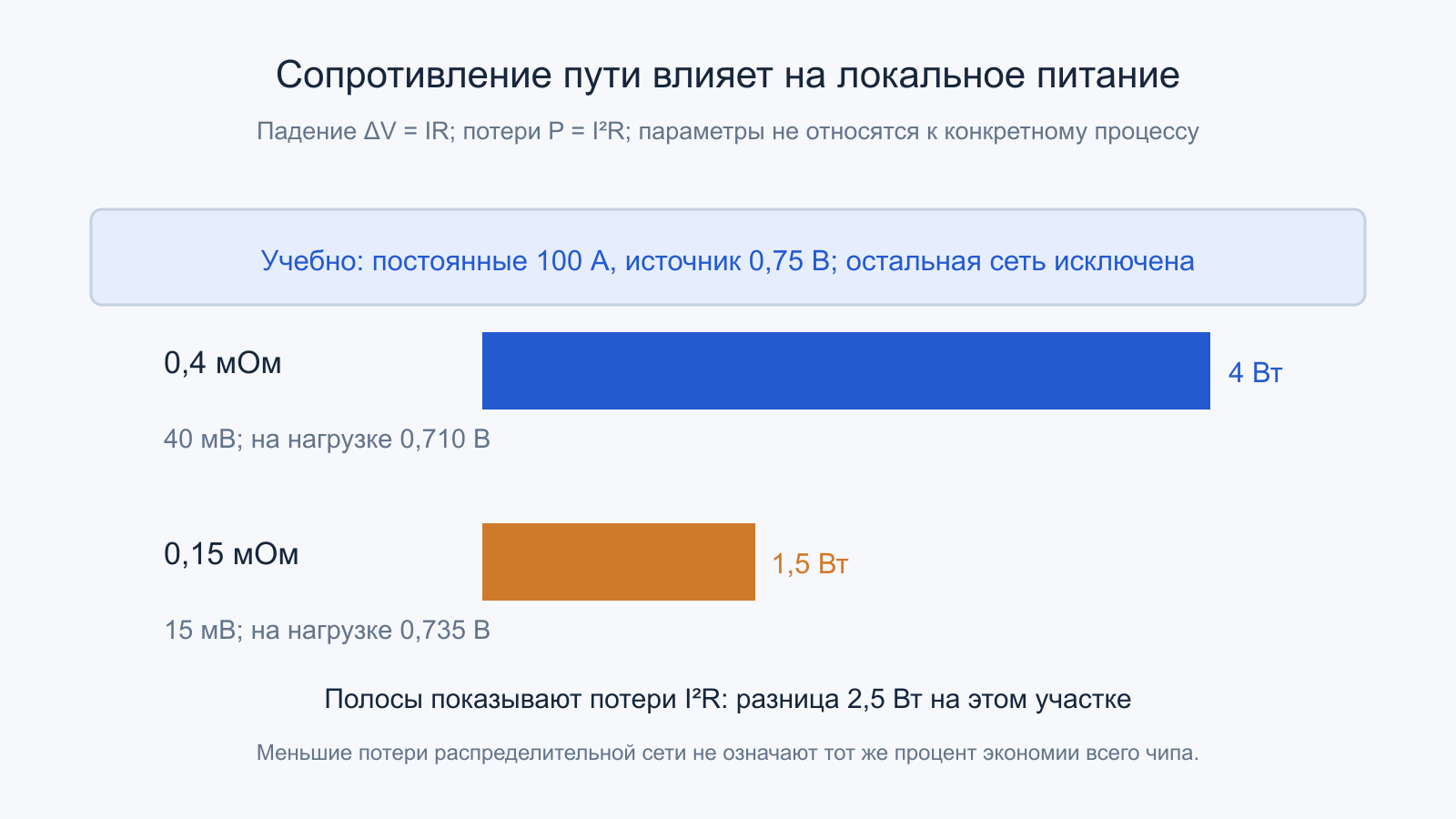

Пусть условная сеть имеет сопротивление 0,4 мОм и ток 100 А. Получаем 40 мВ падения и 4 Вт потерь. Для другого заданного пути сопротивлением 0,15 мОм при том же токе это 15 мВ и 1,5 Вт. При источнике 0,75 В нагрузка получает соответственно 0,710 и 0,735 В в модели без остальных составляющих.
Разница потерь составляет 2,5 Вт на выбранном участке. Более высокое локальное напряжение может помочь временным ограничениям либо позволить иначе выбрать внешнюю уставку, но конкретный эффект требует модели транзисторов и нагрузок. Учебные сопротивления не являются спецификацией PowerVia или SPR. Здесь показан механизм, который невозможно корректно объяснить одной общей надписью «питание лучше».
Несколько параллельных путей тоже требуют правильного суммирования. Четыре идеальные одинаковые ветви по 0,6 мОм дают эквивалентные 0,15 мОм. При общем токе 100 А каждая несёт 25 А, если исключены все различия и общие участки. Сопротивление общего контакта к такой параллельной группе не делится на четыре: топология определяет, какие элементы действительно соединены параллельно.
10. Быстрые просадки включают индуктивность и ёмкость
Потребление вычислительного блока меняется во времени, поэтому одной постоянной величины IR недостаточно. Индуктивность пути создаёт напряжение, связанное со скоростью изменения тока, а локальные конденсаторы временно отдают заряд. Сеть питания имеет частотное поведение и возможные резонансы. Хорошее сопротивление постоянному току не гарантирует хорошую реакцию на каждое событие.

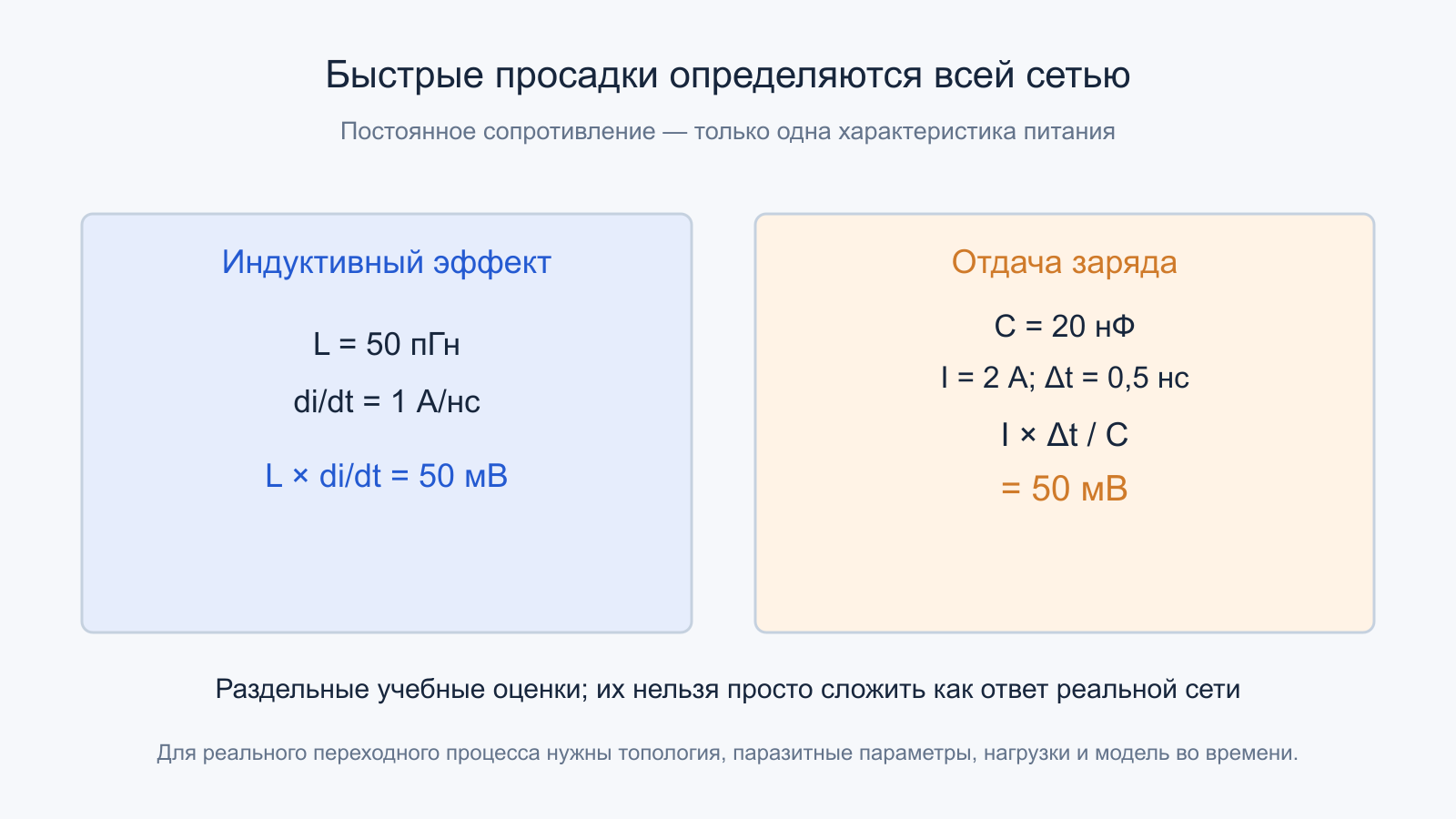

В учебном примере индуктивность 50 пГн при изменении тока на 1 А за наносекунду соответствует 50 мВ по L·di/dt. Отдельно зададим конденсатор 20 нФ, который отдаёт дополнительные 2 А в течение 0,5 нс: идеальная потеря напряжения I·Δt/C равна 50 мВ. Это две раздельные упрощённые оценки, которые нельзя механически сложить как точный ответ реальной сети.
Конденсаторы занимают место и имеют собственные паразитные параметры. Intel в описании семейства 18A отдельно рассматривает встроенные ёмкости развязки наряду с PowerVia. Это подчёркивает совместную работу нескольких средств. Перенос распределительных шин не отменяет моделирование корпуса, платы и локальной развязки; все части должны поддерживать допустимый диапазон напряжения в нужном спектре нагрузок.
11. Утончение пластины требует точного совмещения

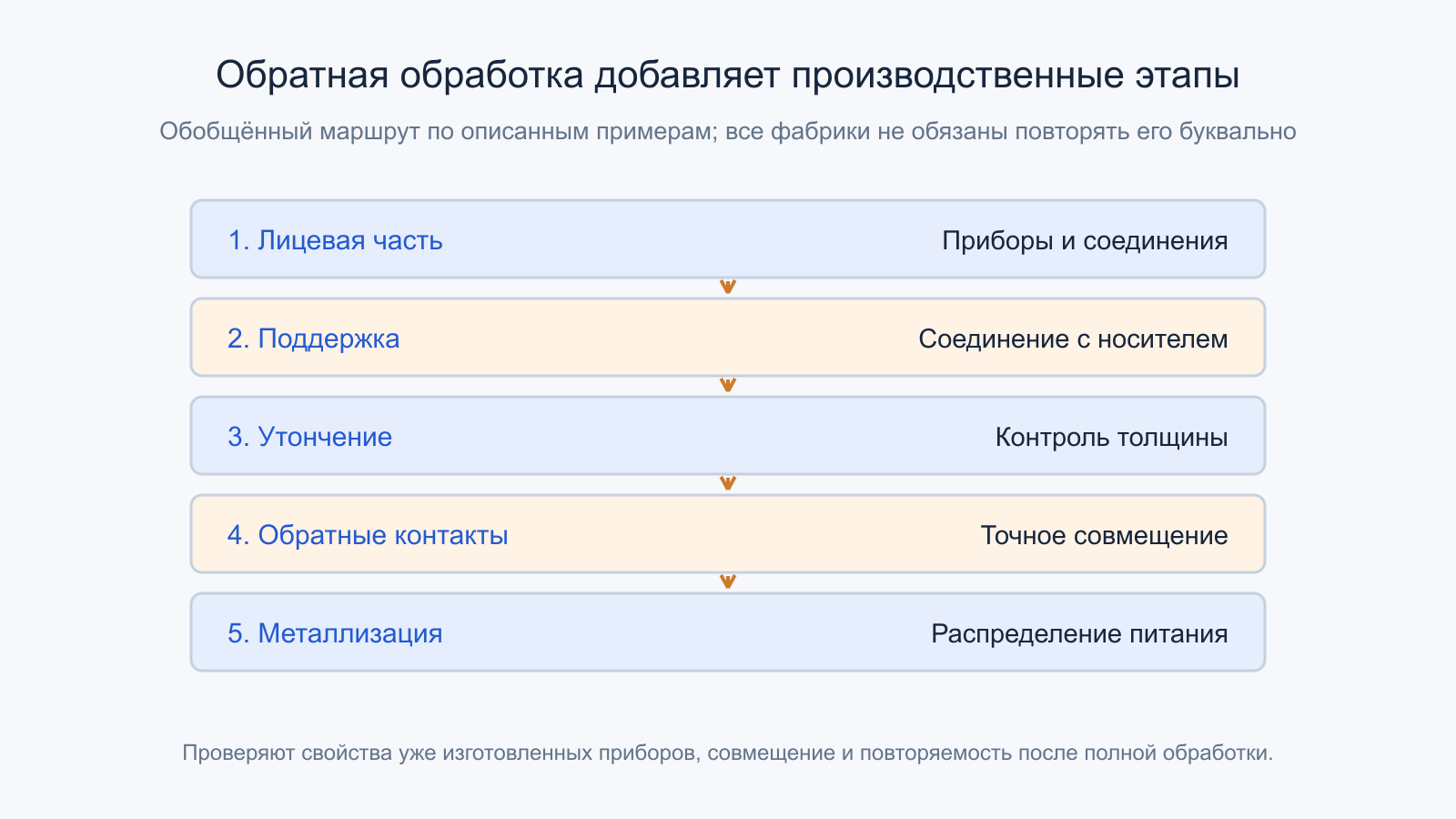

Чтобы добраться до обратной стороны активных структур, нужны поддержка пластины, контролируемое утончение и создание соответствующих контактов. В одном описанном imec маршруте используются соединение с несущей пластиной, остановочные слои и последовательные операции обработки. Конкретные материалы и порядок относятся к этой реализации; все фабрики не обязаны повторять её буквально.
Толщина и её неоднородность влияют на достижимость контактов и сопротивление. Совмещение рисунка обратной стороны с маленькими структурами лицевой стороны усложняется деформациями после соединения пластин. Нужны метрология и корректировки процесса. Электрически правильный чертёж ещё не доказывает, что его удастся устойчиво изготовить с нужным распределением размеров.
Обратная обработка также должна сохранять свойства уже существующих приборов. Это проверяют сравнением характеристик, надёжностью и состоянием материалов после нужных операций. Нельзя считать дополнительный этап безвредным только потому, что он находится «далеко с другой стороны». В передовом чипе расстояния малы, а механические, тепловые и электрические взаимодействия связывают этапы изготовления.
12. Тепловой путь меняется вместе с электрическим
Каналы находятся в сложной структуре материалов с разной теплопроводностью. Утончение кремния, новые металлические слои и локальные контакты меняют распространение тепла. Некоторое изменение способно помочь в одном направлении и ухудшить ситуацию в другом. Поэтому универсальный вывод «обратное питание всегда охлаждает лучше» не следует из сокращения электрического сопротивления.
Нужно различать среднюю температуру кристалла и локальный нагрев прибора. Учебный участок с тепловым сопротивлением 2 К/Вт при дополнительных 5 Вт получил бы 10 К перепада в выбранной простой стационарной модели. Реальный чип имеет пространственное распределение источников и несколько путей отвода; единственный коэффициент не описывает все горячие области.
В результате полезная оптимизация включает корпус, охлаждение, допустимую мощность и длительность нагрузки. Более экономичное переключение не обязательно снижает температуру готового продукта: разработчик может использовать запас для увеличения частоты или числа активных блоков. Для оценки нужны одна работа, заданные условия и ясно выбранная граница. Изменение технологии само по себе не является измерением температуры процессора.
13. Площадь стандартной ячейки не равна площади продукта
Стандартные ячейки логики размещаются по правилам библиотеки. Их высота, доступные контакты и ресурсы трассировки влияют на плотность реализованного блока. Однако в чипе есть SRAM, аналоговые узлы, интерфейсы и свободное пространство для соединений. Эти части масштабируются по-разному. Процент улучшения одной ячейки нельзя безусловно перенести на весь кристалл.
Пусть в учебном проекте уменьшаемая область занимает 60 процентов площади и становится на 10 процентов меньше, а остальные 40 процентов сохраняются. Общая относительная площадь равна 0,6 × 0,9 + 0,4 = 0,94: уменьшение составляет 6 процентов. Даже это предполагает, что размещение, соединения и границы блоков действительно позволяют реализовать заданное сокращение.
Сигнальная разгрузка от BSPDN может проявиться иначе: блок не уменьшится, но начнёт лучше выполнять временные ограничения либо потребует меньше сложных обходов трасс. Разные цели дают разные полезные результаты. Чтобы сравнение было содержательным, надо фиксировать функцию, объём памяти, частоту, напряжение и допустимые ограничения, а затем читать итог реализации, а не только геометрию отдельно выбранной ячейки.
14. PDK и разброс определяют доступный проектировщику процесс
Process design kit содержит модели, правила и данные, через которые технологический процесс становится доступен разработчику схем. Для библиотеки важны не только типовые параметры, но и предусмотренные углы условий, ограничения соединений и методы проверки. Красивый экспериментальный транзистор без соответствующего набора проектирования ещё не равнозначен готовому промышленному предложению.
Размеры, материалы и напряжения имеют разброс. Задержка критического пути должна проверяться в допустимых условиях, а SRAM — сохранять требуемую работоспособность. Среднее улучшение прибора не гарантирует нужного поведения на краях распределения. Именно поэтому спецификация процесса и верификация схемы существенно подробнее одной таблицы «скорость, мощность, площадь».
В Intel описывают PDK как отражение физической технологии и средство согласования ожиданий с разработчиками. На ранних стадиях часть параметров является целью, затем модели уточняются по кремнию. Поэтому доступность раннего PDK, завершённый tape-out, первые рабочие образцы и большой объём выпуска — отдельные события. Название процесса остаётся одинаковым, а степень подтверждения меняется.
15. Тестирование должно видеть скрытые области
Двусторонняя структура меняет доступность активных устройств для некоторых методов диагностики. Требуются подходящие тестовые структуры, методы наблюдения и локализации дефекта. Intel при проверке PowerVia отдельно описывала работу над отладкой на тестовом кристалле. Это инженерная задача, которая существует независимо от того, насколько удачно уменьшилось падение питания.
Функциональный тест подтверждает выполнение выбранных операций, но не обязательно выявляет все слабые контакты и предельные временные случаи. Для промышленного процесса нужны проверки надёжности, параметров и производственного распределения. Различают годность отдельного кристалла, стабильность маршрута и пригодность законченного продукта. Один работающий экземпляр не отвечает сразу на все эти вопросы.
Заявления об отсутствии деградации также относятся к условиям исследования. Если автор проверил определённую структуру до и после обратной обработки, это не общий сертификат для любого будущего GAAFET. Полезно сохранять название структуры, режим, длительность и критерий. Такая точность не уменьшает ценность результата: она позволяет понять, какую часть пути от идеи к производству он действительно подтверждает.

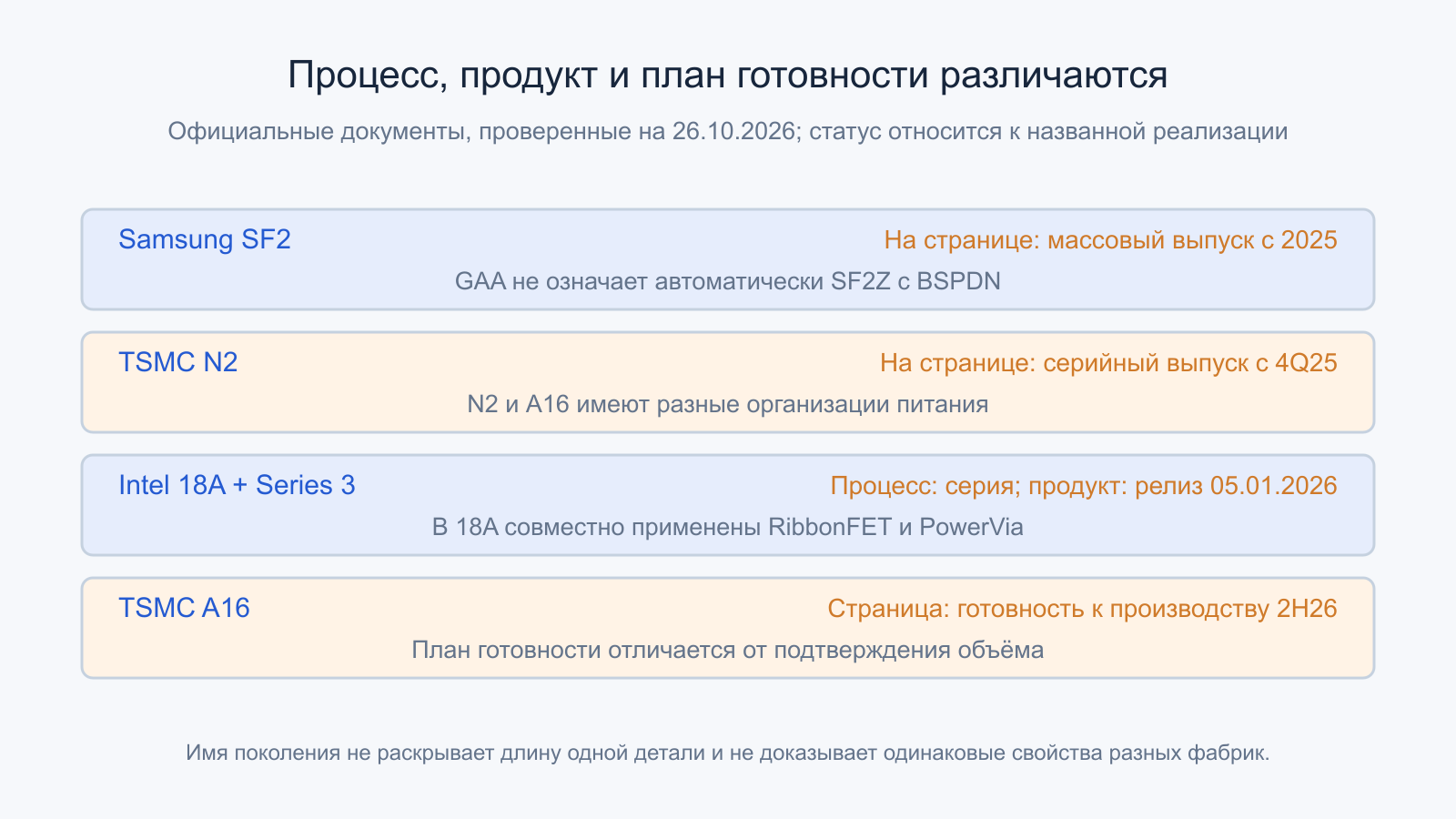

16. Какие стадии подтверждены у реальных технологий
Samsung на странице логических процессов указывает начало массового производства SF2 в 2025 году и использование GAA; более раннее сообщение 2022 года описывает начало выпуска первого поколения. TSMC прямо сообщает о начале серийного N2 в четвёртом квартале 2025 года. Это подтверждает продуктовую стадию соответствующих процессов, но не одинаковое обратное питание у всех трёх производителей.
Intel относит к 18A совместное применение RibbonFET и PowerVia, а текущая технологическая страница называет процесс находящимся в массовом производстве. Релиз Core Ultra Series 3 от 5 января 2026 года связывает реальный продукт с 18A и указывает начало доступности систем 27 января. Здесь есть конкретный продуктовый документ, отличный от исследовательской демонстрации.
У TSMC страница A16 отдельно описывает Super Power Rail и цель готовности к производству во второй половине 2026 года. Сама формулировка готовности не является подтверждением объёма выпуска произвольного заказчика. Аналогично дорожную карту Samsung SF2Z следует читать с указанными сроками. Наличие GAA сегодня и план внедрения BSPDN завтра — разные факты, которые важно сохранять раздельно.
17. «Нанометры» не измеряют единственную деталь
Название узла обозначает технологическое поколение и предложение производителя. Оно не является обещанием одной длины затвора, толщины каждого листа либо шага всех металлических проводников. IBM в описании исследовательского «2 нм» отдельно приводит другие физические размеры и поясняет смысл имени поколения. Сравнивать разные фабрики одним делением названий некорректно.
Для инженерного сравнения нужны показатели с границами: плотность конкретной логики и памяти, задержка при заданной нагрузке, утечка и мощность при одинаковой функции. Важно знать базовый процесс, относительно которого объявлен выигрыш. Нельзя собрать лучший процент скорости одного режима, лучший процент мощности другого и лучший процент площади третьего в один несуществующий результат.
Передовой чип также может состоять из кристаллов разных процессов. Вычислительная логика, интерфейсы и базовая подложка способны иметь разные оптимальные технологии. Маркетинговое имя готового процессора не описывает каждую его часть. Поэтому полезнее устанавливать, где именно используются GAA и обратное питание, чем пытаться оценить весь корпус по одной цифре поколения.
Например, IBM для своей исследовательской структуры поколения «2 нм» описывала длину затвора 12 нм. Это не противоречие, а разные способы именования: один относится к поколению, другой к конкретной физической детали. Переносить эти 12 нм на все продукты с похожим именем тоже нельзя. Измеряемая геометрия всегда должна сопровождаться названием структуры и источником.
18. Как связать новые структуры с полезным результатом
GAA даёт дополнительные возможности управления каналом и настройки эффективной ширины. BSPDN помогает доставлять питание и освобождать лицевые соединения. Вместе они способны улучшить рабочую точку, плотность и устойчивость питания, но итог требует правильных контактов, теплового проектирования и производственного контроля. Ни один механизм не отменяет ограничения остальных частей.
Корректный отчёт о преимуществе называет процесс, библиотеку, сравниваемую схему, напряжение, частоту, температуру и стадию подтверждения. Для готового устройства добавляются память, корпус, охлаждение и реальная задача. Более быстрый прибор и более быстрое приложение находятся на разных уровнях; между ними есть цепочка архитектурных решений, которую нужно проверить.
Практическая ценность этих технологий состоит в расширении достижимых компромиссов. Можно экономить энергию при прежней работе, получать больше производительности в том же бюджете или размещать дополнительную функцию. Какой вариант реализован, определяет продукт. Понимание GAAFET и обратного питания позволяет читать его характеристики с конкретными вопросами о физическом механизме, условиях и подтверждённом результате.
Первичные источники
Использованы материалы imec о nanosheet и обратном питании, IBM о транзисторах исследовательского узла и работа IBM/Samsung об обратных контактах. Реальные реализации сверены с описанием Intel 18A, проверкой PowerVia и описанием работы над приборами и PDK. Стадии сверены по релизу Core Ultra Series 3, страницам TSMC N2 и A16, Samsung Logic Node и дорожной карте Samsung SFF 2024.
