Техпроцесс в микроэлектронике: что стоит за цифрами и названиями

В обсуждениях микроэлектроники техпроцесс часто сводят к одному числу: чем оно меньше, тем совершеннее микросхема. Для короткого заголовка это удобно. Для инженерного выбора такая модель слишком груба. Техпроцесс определяет целый набор возможностей, ограничений, материалов и правил, а его название не сообщает автоматически ни быстродействие изделия, ни допустимое напряжение, ни качество аналоговой части.

Полезно разделять три уровня: технологию изготовления структур на пластине, архитектуру конкретного кристалла и устройство готового компонента вместе с корпусом. Они связаны, но один уровень не заменяет другой. Быстрый процессор, малошумящий усилитель и высоковольтный драйвер решают разные задачи и не обязаны выигрывать от одинакового набора технологических решений.

Содержание статьи

Что инженеры называют техпроцессом
Как появляется многослойная структура
Почему «нанометры» больше не являются простой линейкой
Плотность, скорость и энергия образуют компромисс
Зачем сохраняются специальные и зрелые технологии
Почему проект нельзя просто «уменьшить»
Выход годных и разброс параметров
Как использовать эту информацию на практике
Документация для проверки
Читайте также

Что инженеры называют техпроцессом

В широком смысле это согласованная последовательность операций, позволяющая воспроизводимо создавать электронные структуры. В неё входят формирование материалов и областей с нужными свойствами, создание рисунка, удаление лишнего материала, изготовление контактов и межсоединений, а также контроль. Важна не отдельная операция, а совместимость всех шагов и стабильность результата.

Для проектировщика технология представлена набором допустимых элементов, моделей и геометрических правил. Нельзя нарисовать произвольный транзистор и ожидать, что фабрика изготовит его с предсказуемыми свойствами. Размеры, расстояния, соединения, контакты и варианты устройств должны соответствовать правилам конкретной платформы.

Внешнее обозначение техпроцесса — короткое имя этой платформы или её поколения. У неё могут быть варианты для разных напряжений, производительности, утечек или встроенной памяти. Поэтому даже одинаковое базовое название не раскрывает всего набора используемых устройств. В инженерной спецификации требуется точное указание варианта и доступных опций.

Как появляется многослойная структура

Производство начинается с подготовленной полупроводниковой пластины. На ней формируют множество одинаковых или разных кристаллов. Нужные области последовательно создают и соединяют, повторяя технологические циклы. В обзорном материале ASML показано, почему изготовление микросхемы требует множества согласованных слоёв.

Осаждение добавляет тонкий слой материала. Фоторезист помогает избирательно защитить или открыть участки при переносе рисунка. Литография формирует изображение в светочувствительном слое, а последующие операции используют этот рисунок для изменения материала. Травление удаляет нужные участки; легирование меняет свойства определённых областей полупроводника.

Перечисление не следует понимать как универсальный рецепт из пяти шагов. Реальная последовательность гораздо сложнее, операции повторяются и дополняются очисткой, обработкой, выравниванием и измерениями. Контакт между слоями должен не только существовать, но и иметь допустимое сопротивление и геометрию. Ошибка совмещения способна нарушить соединение или создать нежелательную связь.

Отдельный обзор ASML основных производственных операций помогает разобраться с терминологией. При этом общий рассказ о фабрике не заменяет технологическую документацию: конкретный состав материалов и последовательность операций зависит от платформы.

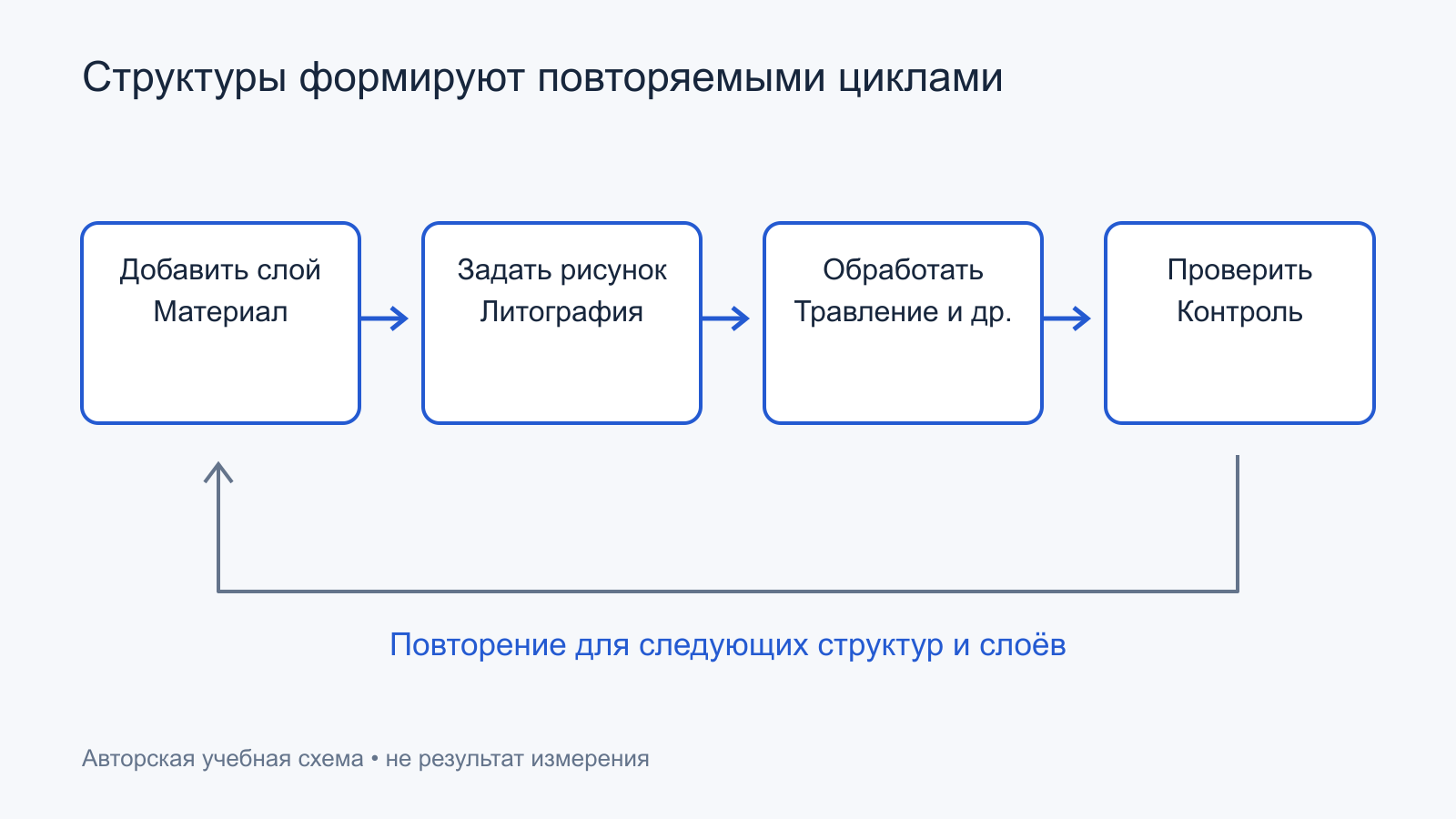

Повторяемый технологический цикл: слой, рисунок, обработка и контроль — Упрощённый цикл формирования структур. Реальная технология включает множество повторений и дополнительных операций. Открыть схему в полном размере.

Почему «нанометры» больше не являются простой линейкой

Исторически названия поколений были связаны с определёнными физическими размерами. Современное имя узла не следует читать как буквальную длину затвора каждого транзистора. Это прямо поясняется в документе Intel о наименованиях технологических поколений. Внутри одной технологии существует множество размеров, и многие из них существенно отличаются от числа в названии.

У транзистора есть длина канала, ширина или соответствующая ей геометрия, шаг структур, размеры контактов и другие параметры. У межсоединений — свои ширина, толщина и расстояния. Даже если бы одно число точно описывало один элемент, оно всё равно не описало бы весь кристалл.

Поэтому сравнение названий разных производителей не является измерением. Из меньшего номера нельзя вывести точное отношение плотности, потребления или скорости. Для содержательного сравнения нужны сопоставимые структуры и условия: тип библиотеки, напряжение, нагрузка, метод подсчёта и критерий производительности. Иначе сравниваются разные задачи под похожими обозначениями.

Длина волны и размер структуры — тоже разные величины

Название технологии литографии сообщает о способе переноса изображения, но не задаёт равную ему длину каждого элемента. Результат зависит от оптики, материалов, обработки изображения и последующих операций. Поэтому число в названии техпроцесса нельзя получить простым переписыванием длины волны источника света.

Кроме того, разные слои одного кристалла предъявляют разные требования. Критичный рисунок и более крупные соединения не обязательно формируют одинаковым способом. Сложность производства состоит в согласовании всей последовательности, а не в единственном самом точном экспонировании. Улучшение одной операции приносит пользу только тогда, когда остальные этапы позволяют сохранить её результат.

Здесь полезна аналогия с изготовлением многослойной платы: разрешение одного этапа не отменяет допуски сверления, совмещения и металлизации. У микросхем другие масштабы и процессы, но общий инженерный принцип похож: работоспособность определяет совместный результат всех операций. Изображение красивой структуры ещё не доказывает её электрические характеристики и воспроизводимость в серийном производстве.

Плотность, скорость и энергия образуют компромисс

Более плотная технология позволяет разместить больше логики на площади кристалла или уменьшить площадь той же функции. Но готовое изделие может использовать этот выигрыш для дополнительных блоков, более сложной архитектуры и большей памяти. Поэтому меньшие технологические структуры не гарантируют меньшую площадь всего процессора.

Для цифровой схемы полезна учебная зависимость динамической мощности P ≈ αCV²f. Здесь C — переключаемая ёмкость, V — напряжение, f — частота, α — активность переключений. Формула показывает значение напряжения и активности, но не учитывает всю мощность: существуют утечки, потери в распределении питания и другие составляющие.

Условный пример: если только напряжение снизить с 1,0 до 0,8 В, сохранив C, α и f, динамическая составляющая уменьшится до 0,64 исходной. В реальном переходе одновременно меняются архитектура, частота и нагрузка, поэтому переносить это отношение на полное потребление изделия нельзя. Условия сравнения важнее одной эффектной цифры.

Быстродействие ограничивают не только транзисторы, но и соединения. Передача сигнала и доставка питания через большой кристалл требуют ресурсов. Более плотная логика может усилить требования к охлаждению на единицу площади. В результате оптимум для скорости, плотности и энергии часто достигается разными решениями.

Зачем сохраняются специальные и зрелые технологии

Высоковольтный компонент должен выдерживать электрическое поле, а точный аналоговый узел — обеспечивать нужные шум, согласование и стабильность. Датчику изображения нужны фоточувствительные структуры, энергонезависимой памяти — возможность хранить состояние. Самая компактная логическая ячейка не отвечает автоматически всем этим требованиям.

В портфеле специальных технологий TSMC отдельно перечислены аналоговые, высоковольтные, радиочастотные платформы, встроенная энергонезависимая память, MEMS и BCD. Это наглядный пример того, что технологическое развитие имеет несколько направлений, а не одну очередь от большого числа к малому.

BCD объединяет разные типы устройств для задач, где нужны управление, аналоговая обработка и силовые функции. Специальная технология может оказаться правильным выбором для драйвера двигателя или источника питания, даже если её название выглядит скромнее, чем у процессорной платформы. Назначение определяет критерии качества.

Зрелость производства также имеет практическое значение: накопленные модели, проверенные библиотеки, доступность квалифицированных вариантов и предсказуемость характеристик. Но зрелость не означает автоматическое превосходство по надёжности или цене. Такие свойства подтверждают условиями поставки и характеристиками конкретного изделия, а не возрастом технологии.

Почему проект нельзя просто «уменьшить»

Переход на другую технологию требует пересмотра схем и физического проекта. Меняются модели транзисторов, диапазоны напряжений, ёмкости, сопротивления и правила соединений. Готовая геометрия, умещённая в меньший масштаб, не становится автоматически работоспособной микросхемой.

Логическую функцию можно перенести через подходящие библиотеки и повторную проверку, но итоговые задержки и потребление будут другими. Аналоговый блок особенно чувствителен к свойствам устройств и паразитным связям. Заново оценивают шум, диапазоны сигналов, устойчивость, точность и поведение на технологических отклонениях.

Слово PDK обозначает комплект, связывающий проектирование с конкретным производственным процессом: модели, правила и другие необходимые данные. Он помогает проверить возможность изготовления и рассчитать поведение. Но даже наличие моделей не снимает требований к верификации, тестированию и пониманию их области применимости.

Выход годных и разброс параметров

На пластине не каждый кристалл обязательно оказывается пригодным к использованию. Влияют дефекты и отклонения параметров. Большая площадь увеличивает число возможностей встретить дефект, но реальный выход годных определяется множеством факторов и не выводится по одной простой пропорции.

Даже исправные транзисторы не идентичны. Проект проверяют при возможных сочетаниях технологического разброса, питания и температуры. Типовое моделирование полезно для понимания поведения, но не доказывает работу всех экземпляров. Для аналоговой точности имеет значение также локальное согласование элементов, а для цифровой части — временные запасы.

Корпус и тестирование завершают путь к готовому компоненту, но не тождественны названию техпроцесса. Несколько кристаллов из разных технологических платформ могут работать в одной сборке. Размер корпуса, количество контактов и наличие нескольких кристаллов по фотографии не позволяют надёжно определить технологию изготовления каждого из них.

Как использовать эту информацию на практике

При ремонте потребительского устройства техпроцесс редко является достаточным критерием замены. Важнее полное обозначение, распиновка, питание, электрические характеристики, конфигурация и программная совместимость. Компонент «на более тонкой технологии» не становится от этого совместимым с исходной платой.

Пайка и восстановление проводников платы работают на уровне сборки. Они не повторяют фабричное изготовление транзисторов и не восстанавливают разрушенный диэлектрик внутри кристалла. Если повреждение действительно внутреннее, ремонт обычно сводится к замене компонента и устранению внешней причины. Смешение этих уровней порождает ошибочные ожидания от прогрева и других монтажных процедур.

При чтении новостей и сравнении микросхем полезно проверить:

Сравниваются технологии изготовления или уже готовые изделия с разной архитектурой?
При каких напряжении, частоте, нагрузке и температуре получены числа?
Показана плотность логики, памяти или средняя плотность целого кристалла?
Речь идёт о типовом результате, демонстрационном образце или характеристике поставляемого компонента?
Какие функции требуют специальных устройств и ограничивают выбор платформы?

Техпроцесс действительно важен: он задаёт пространство доступных решений. Но качество конкретной микросхемы определяется тем, как проект использует это пространство и насколько результат соответствует задаче. Такая постановка позволяет обсуждать микроэлектронику содержательно, не превращая названия поколений в универсальную таблицу достоинств.
