Кремниевая фотоника и CPO: как оптика приближается к вычислительным чипам

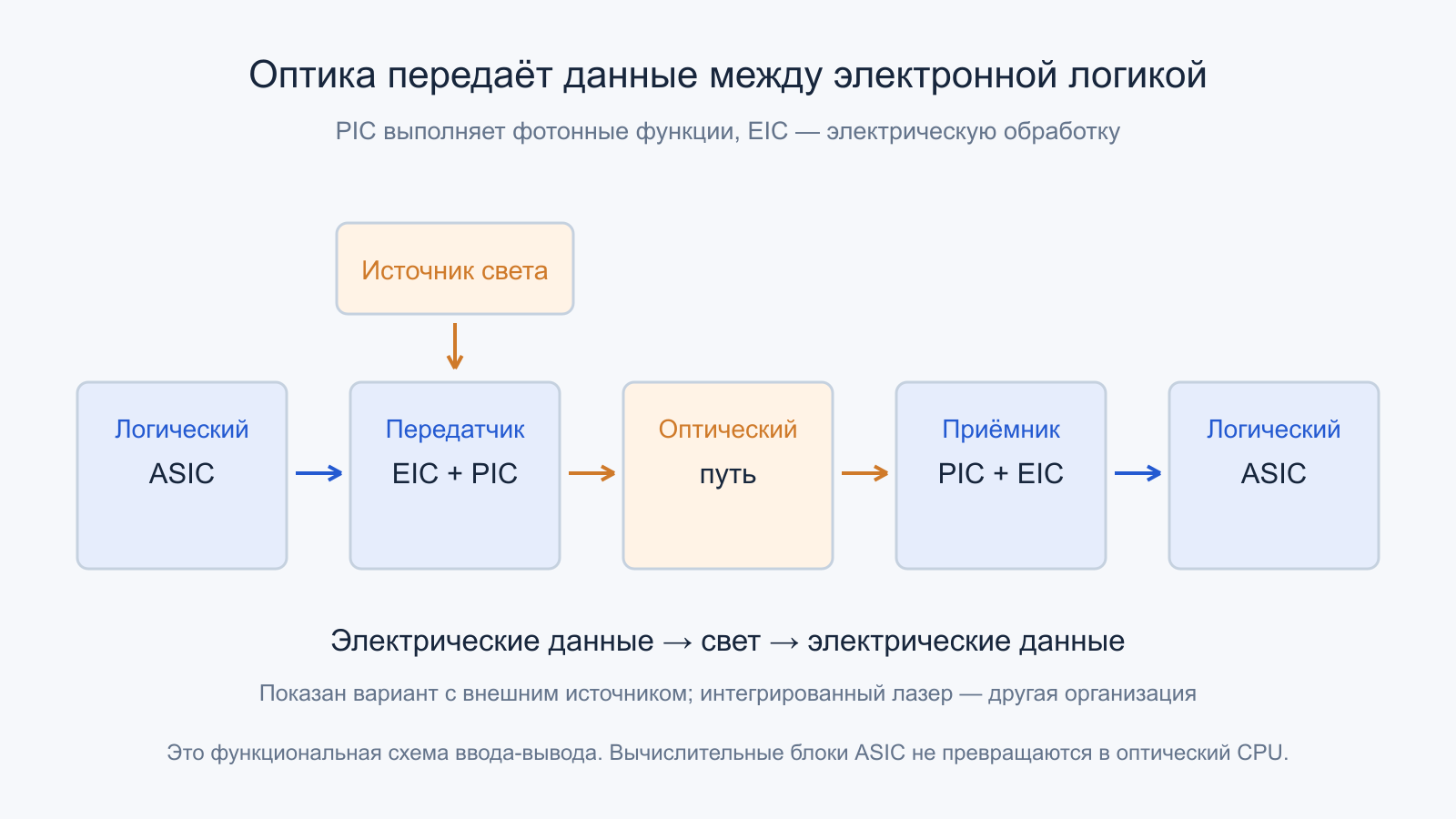

Функциональная цепочка ввода-вывода показана для варианта с внешним источником света. CPO не превращает арифметические блоки CPU в оптические вычислители. Открыть иллюстрацию в полном размере.
Серверный чип может выполнять вычисления электронами, а передавать данные соседнему устройству светом. Именно это сочетание лежит в основе многих проектов кремниевой фотоники и co-packaged optics, CPO. Оптические элементы приближаются к вычислительной или сетевой микросхеме, сокращая трудный электрический участок. При этом остаются лазеры, аналоговые усилители, питание, охлаждение, соединители и протоколы. Разберём всю цепочку, а не только эффектную фотографию волокна рядом с кристаллом.
Состояние технологий рассматривается по официальным документам, доступным на 26 октября 2026 года. Демонстрация, образцы для партнёров и заявленная поставка продукта обозначаются отдельно. Все собственные численные примеры учебные; они не являются испытаниями оборудования владельца сайта.
Содержание статьи
- 1. Фотоника переносит данные, а логика продолжает вычислять
- 2. Что именно сокращает co-packaged optics
- 3. PIC и EIC разделяют оптику и электрическую обработку
- 4. Волновод направляет свет, а соединение с волокном имеет цену
- 5. Лазер создаёт несущую, модулятор переносит информацию
- 6. Модуляторы имеют разные размеры и ограничения
- 7. Несколько длин волн увеличивают плотность обмена
- 8. На приёмной стороне снова нужны электроны
- 9. PAM4: скорость символов не равна скорости полезных данных
- 10. Оптический бюджет считают в децибелах
- 11. Энергию на бит нельзя считать без границы
- 12. Световая линия не устраняет время распространения
- 13. Тепло влияет на оптическую рабочую точку
- 14. Корпус становится частью оптической системы
- 15. Испытание линии требует больше, чем открытого глаза
- 16. Внешний лазер решает часть задачи обслуживания
- 17. Оптическая полоса остаётся частью сети
- 18. Стандарт, демонстрация и продукт — разные доказательства
- Первичные источники
- Читайте также
1. Фотоника переносит данные, а логика продолжает вычислять
В рассматриваемой системе логический чип формирует цифровой поток электрическими схемами. Передающий оптический тракт кодирует этот поток изменениями света, волокно переносит сигнал, а приёмник снова получает электрические данные. Световая связь помогает организовать обмен между устройствами; она не превращает автоматически арифметические блоки CPU, регистры или кэш в оптический компьютер.
Кремниевая фотоника означает использование кремниевой технологической платформы для интеграции оптических компонентов. На ней можно создавать волноводы, делители, фильтры, модуляторы и соответствующие элементы приёма. Конкретный прибор способен включать другие материалы и отдельные электронные кристаллы. Поэтому «сделано на кремнии» не означает, что все его функции реализованы единственным веществом и на одном технологическом слое.
Оптические вычислители тоже существуют как отдельное направление исследований и разработок, однако это другая постановка задачи. Для CPO прежде всего важны ввод-вывод и перемещение информации. Если ускорителю не хватает пропускной способности обмена, более эффективная связь способна помочь приложению. Если ограничение находится внутри арифметики, одна замена внешней линии не гарантирует ускорения. Нужна связь между устройством, топологией сети и характером нагрузки.

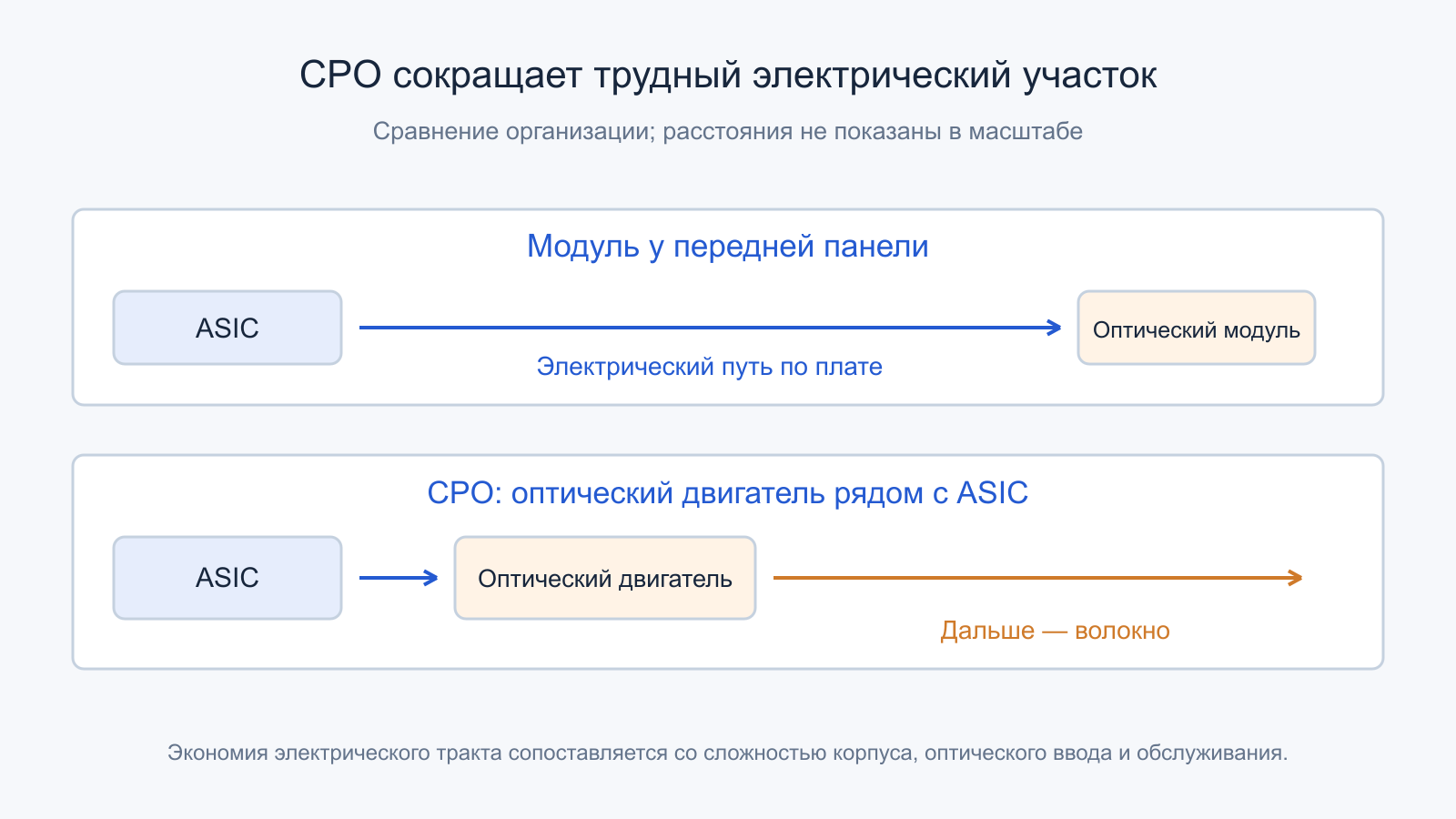

2. Что именно сокращает co-packaged optics
В традиционной организации электрический сигнал идёт от крупной микросхемы через корпус и плату к оптическому модулю у передней панели. На этом пути есть проводники, переходные отверстия, разъёмы и неоднородности. При росте скорости они сильнее влияют на форму сигнала, а компенсация требует более сложной электроники. Длина пути становится существенной частью энергетического бюджета соединения.
CPO помещает оптические двигатели рядом с основным ASIC в общей корпусной организации. Электрический участок между ними сокращается, а дальше данные уходят по волокнам. Это определение места интеграции, а не название единственного способа модуляции. Внутри разных реализаций могут отличаться драйверы, число каналов, лазерные источники, подложки и организация обслуживания.
Между съёмным модулем на панели и тесной интеграцией существуют другие варианты, например оптика на плате или рядом с корпусом. Они дают разные компромиссы по трассам, плотности и заменяемости. Не существует универсального правила, по которому самый короткий электрический путь всегда делает весь продукт дешевле. Прибавляются сложность сборки, тестирования и требования к взаимному размещению компонентов.
3. PIC и EIC разделяют оптику и электрическую обработку
Photonic integrated circuit, PIC, содержит оптические структуры. Electronic integrated circuit, EIC, обеспечивает электрические функции: управление модулятором, усиление слабого принятого сигнала, необходимые тактовые и другие схемы. Их можно интегрировать разными способами. Выбор относится одновременно к технологии производства, паразитным параметрам соединений и возможности получить достаточную плотность интерфейса.
TSMC описывает COUPE как подход к интеграции электрического и фотонного кристаллов с использованием технологии вертикального соединения. Здесь важна не только близость на фотографии: короткое межкристальное соединение уменьшает паразитные составляющие пути между электроникой и оптическими приборами. Но оно требует точной сборки и совместимых производственных процессов. Само название платформы не задаёт готовый сетевой протокол.
Разделение также позволяет не требовать от одного процесса оптимальности для всех задач. Плотная цифровая логика, высокочастотный аналоговый тракт и малопотерный оптический прибор имеют разные предпочтения. В результате передовой продукт может сочетать несколько технологий. Сравнивать его по единственной цифре «нанометров» бессмысленно: эта цифра не показывает качество волновода, потери соединителя или энергию всей передачи.
4. Волновод направляет свет, а соединение с волокном имеет цену
Волновод удерживает и направляет оптическую моду в структуре с определённым распределением показателей преломления. Повороты, переходы сечения и неоднородности должны быть спроектированы так, чтобы не терять слишком много мощности и не создавать нежелательных эффектов. Даже пассивный участок требует проверки по длине волны, поляризации и производственным отклонениям.
Оптическое поле в обычном волокне и поле в компактном волноводе кристалла имеют разные размеры и форму. Для их согласования нужны предусмотренные структуры ввода-вывода: например краевой или решёточный ввод. Точность совмещения, фиксация волокна и состояние поверхности становятся частью работающего устройства. Волокно нельзя просто поднести к краю любого кристалла и получить паспортную связь.
Corning в описании сотрудничества по Bailly перечисляет волоконные сборки, соединители и массивы ввода на оптические двигатели. Это показывает практическую сторону интеграции: между условным PIC и внешним кабелем находится изготовленная и проверенная оптическая инфраструктура. Её потери и устойчивость к механическим воздействиям влияют на систему наряду с параметрами электронного ASIC.
5. Лазер создаёт несущую, модулятор переносит информацию
Для типичного рассматриваемого передатчика нужен источник света с подходящими параметрами. Лазер создаёт оптическую несущую, а модулятор изменяет её в соответствии с электрическим потоком. Это разные функции. Число лазеров не обязательно равно числу передаваемых электрических каналов: свет можно распределять, а несколько длин волн использовать совместно при предусмотренной архитектуре.
Внешний лазерный модуль позволяет вынести источник из горячей области рядом с ASIC и организовать его замену. Другой подход интегрирует лазер с фотонным устройством. Intel в демонстрации OCI описывает PIC с интегрированными источниками и оптическими усилителями. Такой пример не доказывает, что все CPO обязаны иметь внешний лазер либо, наоборот, обходятся без него.
Кремний сам по себе не является удобным эффективным источником лазерного излучения для этих линий: важны свойства его электронной структуры. Поэтому практическая интеграция может использовать материалы соединений III–V и гибридные методы. Фраза «лазер на кремниевой платформе» описывает организацию прибора, а не отмену физических свойств материала. Для законченной системы существенны также питание источника, стабильность спектра и доставка света к каждому модулятору.
6. Модуляторы имеют разные размеры и ограничения
Модулятор преобразует электрическое управление в изменение оптического сигнала. В кремниевой фотонике встречаются интерферометрические структуры, микрокольца и электроабсорбционные приборы. У них различаются занимаемая площадь, требуемый электрический размах, оптические потери и чувствительность к условиям. Название «кремниевая фотоника» не выбирает один из этих вариантов автоматически.
Кольцевой модулятор использует резонанс, что помогает получить компактную структуру. Одновременно положение резонанса зависит от изготовления и температуры, поэтому требуется предусмотренное управление рабочей точкой. Интерферометрическая организация использует другое преобразование фаз и амплитуд. Электроабсорбционный прибор меняет поглощение. Сравнение честно только при одинаковых требованиях к скорости, качеству сигнала и полной энергии управления.
Imec в октябре 2025 года сообщил о демонстрации GeSi-модулятора с электрооптической полосой свыше 110 ГГц и указанной полезной скоростью 400 Гбит/с на линию в условиях работы. Полоса прибора в герцах и скорость данных в битах за секунду — разные характеристики. Их отношение зависит от модуляции, обработки и критериев опыта. Демонстрация такого элемента не означает готовность любого коммутатора работать с теми же параметрами.

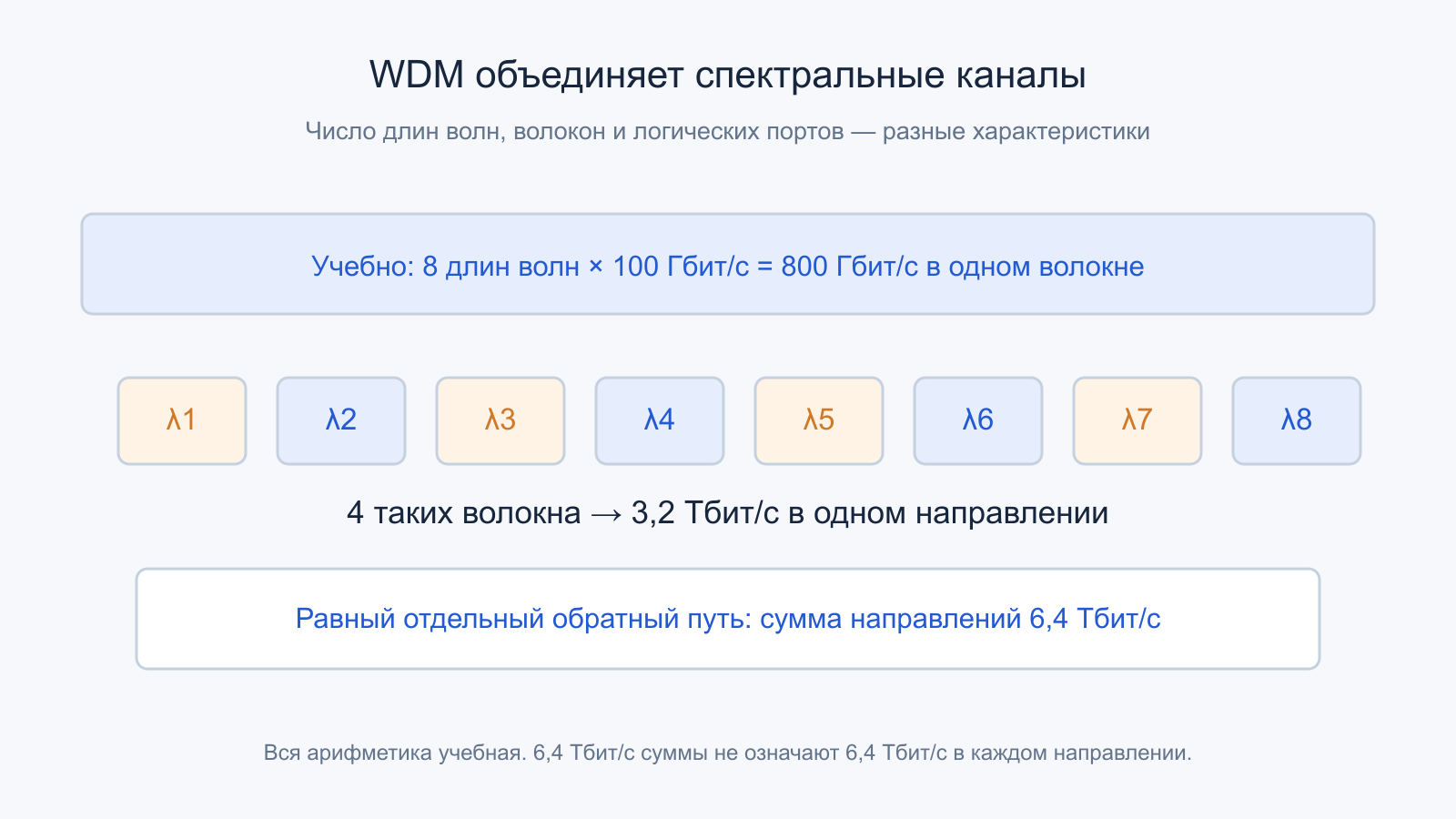

7. Несколько длин волн увеличивают плотность обмена
Wavelength division multiplexing, WDM, объединяет несколько оптических несущих в одном волокне. Каждая занимает свой спектральный канал; на принимающей стороне потоки разделяются предусмотренными фильтрами и детекторами. Можно увеличить количество данных без такого же увеличения числа внешних волокон, однако спектральная организация предъявляет требования к источникам, фильтрам и контролю взаимных помех.
Для учебной системы зададим восемь длин волн и по 100 Гбит/с передаваемых данных на каждой в одном направлении. Сумма составляет 800 Гбит/с. Четыре одинаковых таких волокна дают 3,2 Тбит/с этого направления. Если отдельно предусмотрен равный обратный путь, сумма двух направлений равна 6,4 Тбит/с; это не превращает каждое направление в 6,4.
В реальном описании надо выяснять, указаны ли линейные или полезные скорости и как посчитана двунаправленность. Intel для первого OCI приводит 64 канала по 32 Гбит/с в каждом направлении и описывает волокна с несколькими длинами волн. Это пример конкретного устройства, а не универсальное соответствие между волокном, длиной волны и логическим сетевым портом.
Плотная спектральная сетка требует, чтобы передатчик и фильтры сохраняли согласование. Слишком близкие либо смещённые каналы способны создавать взаимное влияние. Увеличение числа длин волн поэтому меняет не только арифметическую сумму, но и задачу управления спектром. Количество свободного места на рисунке волокна не является самостоятельным доказательством того, сколько каналов выдержит конкретная оптическая система.
8. На приёмной стороне снова нужны электроны
Фотодетектор преобразует принятое излучение в электрический сигнал. Этот сигнал обычно мал, поэтому за ним следует аналоговый тракт, в том числе преобразование и усиление тока. Затем необходимы решения о переданных значениях и соответствующее восстановление данных. Наличие света у входа не гарантирует безошибочного цифрового потока: важны шум, амплитуда модуляции и временные искажения.
Германий и другие подходящие структуры позволяют реализовать фотоприём в кремниевой платформе. Конкретные параметры относятся к выбранному прибору, диапазону длин волн и электрической обвязке. Нельзя оценить весь приёмник только по чувствительности отдельного детектора без учёта усилителя, полосы, формата модуляции и допустимого количества ошибок. Пределы одного элемента не заменяют спецификацию линии.
После приёма остаются цифровая обработка, протокол и доставка данных потребителю. Оптика не делает очереди, управление потоком и контроль целостности ненужными. Система может получить надёжный физический сигнал и всё равно ограничиваться архитектурой обмена или программой. Поэтому оценка CPO должна соединять физический приём с тем, сколько полезных данных доходит до конечного ускорителя за нужное время.
Важен и выбор измеряемой оптической величины. Средняя мощность сообщает, сколько энергии в среднем приходит на вход, а амплитуда оптической модуляции связана с различием уровней, несущих данные. Два сигнала с одинаковой средней мощностью могут иметь разную различимость состояний. Поэтому единственная цифра мощности без условий модуляции не характеризует качество приёма полностью.
9. PAM4: скорость символов не равна скорости полезных данных
Двоичная передача использует два различимых состояния, а PAM4 — четыре уровня. В идеальном отображении один четырёхуровневый символ несёт два бита. Это позволяет увеличить количество передаваемых битов при заданном темпе символов, но уменьшает расстояния между соседними уровнями при сопоставимом полном размахе. Требования к шумам, линейности и обработке становятся существеннее.
В учебном примере 100 миллиардов символов в секунду при двух битах на символ соответствуют 200 Гбит/с до дополнительных расходов. Если условная доля полезного потока задана как 94 процента, приложению остаётся 188 Гбит/с на выбранной границе. Эти 94 процента придуманы только для арифметики; они не являются нормой Ethernet, конкретного FEC или любого CPO.
Поэтому «200 Гбит/с на длину волны» требует уточнений. Это может быть скорость интерфейса, линейная величина либо явно определённая полезная скорость в исследовании. Также нельзя приравнивать 100 Гбод к электрооптической полосе 100 ГГц одним общим законом. Форма импульса, кодирование и требования к качеству определяют, какой частотный ресурс нужен для заданной передачи.

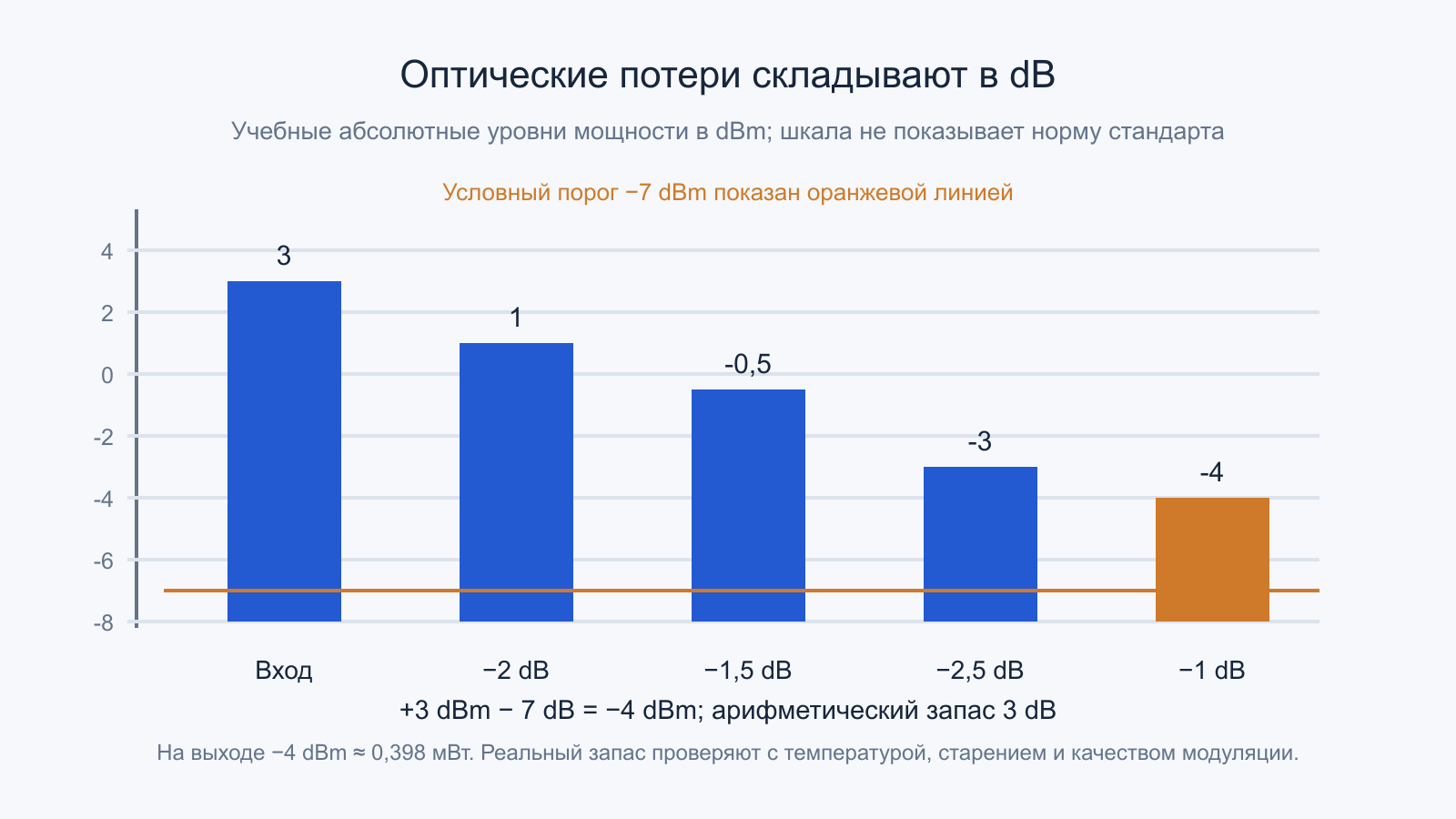

10. Оптический бюджет считают в децибелах
На пути от источника к детектору мощность уменьшается на вводе, в соединителях, волноводах, делителях и других элементах. Децибелы позволяют складывать такие отношения, но важно соблюдать точку отсчёта. dBm — абсолютная мощность относительно одного милливатта; dB — отношение двух мощностей. Сложить два значения dBm как два независимых расхода нельзя.
Зададим учебную мощность на входе рассматриваемого пути +3 dBm, то есть примерно 2 мВт. Потери участков равны 2, 1,5, 2,5 и 1 dB: суммарно 7 dB. На выходе получаем −4 dBm, примерно 0,398 мВт. Если для этого условного приёмника в заданных условиях требуется не менее −7 dBm, арифметический запас равен 3 dB.
Этот запас не является гарантией реальной линии. Требуются температурные и производственные отклонения, старение, качество модуляции и конкретные определения чувствительности. Деление света тоже имеет цену: идеальное равное разделение на четыре выхода уменьшает мощность каждого на 6,02 dB ещё до дополнительных потерь. Простое добавление ответвлений без пересчёта способно нарушить весь энергетический баланс.

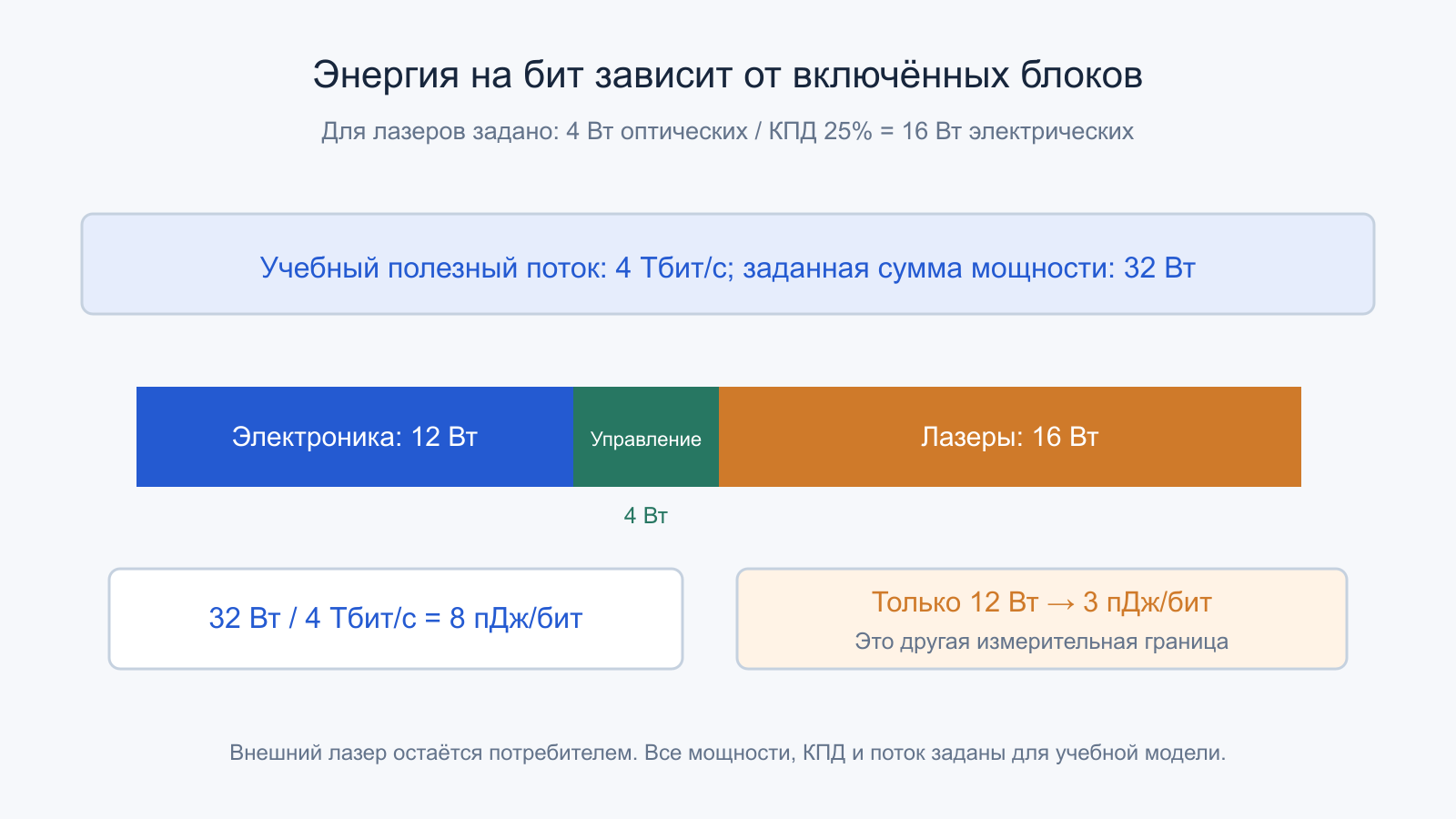

11. Энергию на бит нельзя считать без границы
Показатель pJ/bit удобен для сравнения, если известно, какие блоки включены в числитель и какие данные — в знаменатель. Энергия одного модулятора, электронного интерфейса, оптического двигателя и законченного сетевого соединения относится к разным границам. Внешний лазер не исчезает из расхода только потому, что расположен в другом модуле.
Зададим систему с полезным потоком 4 Тбит/с. Пусть электронная часть потребляет 12 Вт, подстройка и управление — 4 Вт. Лазеры доставляют требуемые 4 Вт оптической мощности при условном электрическом КПД 25 процентов, то есть потребляют 16 Вт. Сумма 32 Вт даёт 8 пДж на полезный бит. Если посчитать только электронные 12 Вт, получилось бы 3 пДж, описывающих другую границу.
При уменьшении полезного потока до 1 Тбит/с и искусственно сохранённой той же мощности получится 32 пДж/бит. В реальном устройстве энергосберегающие состояния способны изменить расход, но это нужно проверить отдельно. Сравнение при максимальной загрузке не описывает автоматически редкие короткие передачи. Важны профиль нагрузки, дежурное потребление и время переходов между режимами.

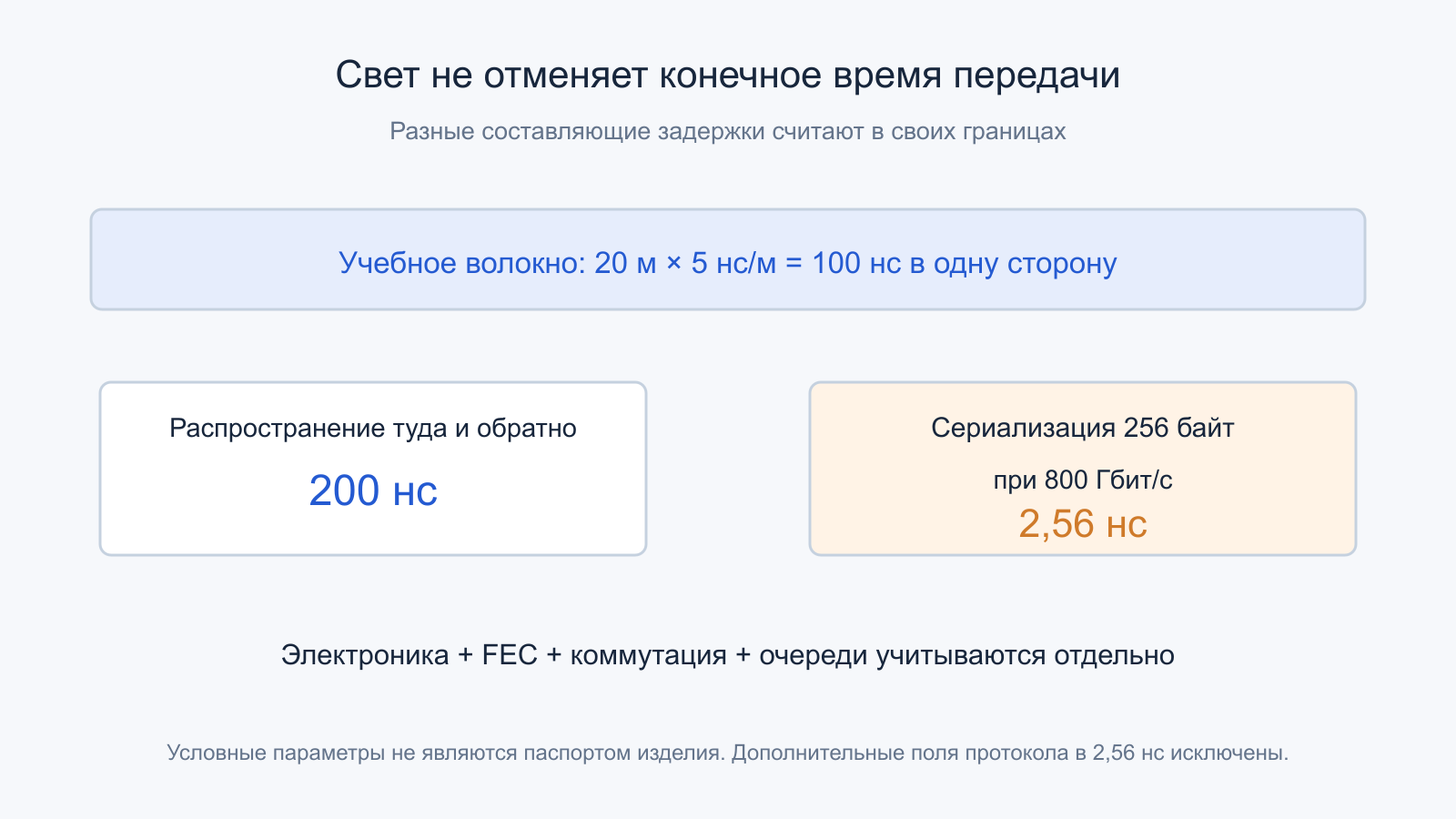

12. Световая линия не устраняет время распространения
Оптический сигнал проходит физическое расстояние с конечной скоростью. Для учебной оценки примем задержку волокна 5 нс на метр. Тогда двадцать метров дают 100 нс в одну сторону только на распространение. Для движения туда и обратно по равным путям получается 200 нс, ещё без электроники и обработки сообщений.
К этому добавляются передатчик, приёмник, возможное кодирование, коррекция ошибок, коммутация и очереди. Некоторые задержки почти постоянны, другие зависят от загрузки. Более эффективная линия может позволить изменить топологию и сократить число промежуточных переходов, но это эффект всей архитектуры. Нельзя объявить нулевую задержку только потому, что вместо длинной электрической трассы появился свет.
Для короткого сообщения существенна также сериализация. Условные 256 байт полезных данных требуют 2,56 нс на интерфейсе 800 Гбит/с, если исключены все дополнительные поля и ограничения. Это самостоятельная величина, которую не следует путать со 100 нс распространения. Для приложения нужны весь маршрут, размер сообщений, протокол и ожидание, а не одна физическая скорость канала.
13. Тепло влияет на оптическую рабочую точку
Размещение оптического двигателя рядом с горячим ASIC создаёт тепловую задачу. Температура способна менять оптические параметры, а лазеру и электронике могут требоваться разные условия. Маленькая геометрия не отменяет необходимость устойчивого распределения тепла. Важны также градиенты и изменения во времени, когда загрузка вычислительной части резко меняется.
Для микрокольцевых устройств стабилизация резонанса является частью рабочей системы. Исследования Caltech описывают измерение температуры и управление рабочей точкой; imec рассматривает подстройку и чувствительность кольцевых модуляторов. Это отдельные конкретные реализации, не единая обязательная схема для всех PIC. Наличие подстройки также означает расход мощности, который следует включать в соответствующую границу.
Температурный контроль нельзя заменить одним значением средней температуры корпуса. Два соседних элемента могут иметь разные локальные условия. При проверке системы важно, сохраняется ли качество связи при изменении вычислительной нагрузки, температуры среды и состояния охлаждения. Такие требования связывают оптическое проектирование с корпусом и платой; независимая оптимизация только маленького модулятора оставляет часть задачи нерешённой.
14. Корпус становится частью оптической системы
В корпусной сборке нужно совместить электрические соединения высокой плотности, оптический ввод, механическую устойчивость и охлаждение. Разъёмное присоединение волокон и постоянная фиксация дают разные производственные маршруты. Возможность отсоединить оптику может облегчить некоторые этапы сборки и тестирования, однако добавляет собственный интерфейс с потерями и требованиями к точности.
GlobalFoundries описывает несколько способов присоединения волокон и сочетания фотонных и электронных технологий. NVIDIA в техническом описании CPO отдельно рассматривает оптические подсборки и соединители. Эти примеры показывают, что слово co-packaged не означает обязательную неразборную монолитную конструкцию. Способ замены и обслуживания надо читать по конкретному устройству.
Производственная сложность проявляется в выходе годных: хороший логический кристалл, хороший PIC и хороший EIC должны стать хорошей совместной сборкой. Поэтому полезно проверять компоненты до дорогостоящего окончательного объединения, когда это допускает процесс. Но отдельный тест ещё не доказывает свойства после монтажа. Механическое напряжение, оптическое совмещение и тепловая связь могут изменить окончательный результат.
Для учебной оценки пусть три независимых этапа имеют выход годных 98, 97 и 99 процентов. Их произведение составляет около 94,1 процента. Это искусственная модель без ремонта и корреляций, а не оценка фабрики. Она показывает, почему даже хорошие отдельные проценты требуют совместного анализа и почему раннее обнаружение негодного компонента может предотвращать расходы следующих стадий.
15. Испытание линии требует больше, чем открытого глаза
Глазковая диаграмма помогает увидеть качество сигнала на определённой точке тракта, но не заменяет полный контроль ошибок. Надо знать скорость, шаблон данных, температуру, точки измерения и состояние коррекции. BER до FEC и BER после FEC отвечают на разные вопросы. Хороший результат в одном коротком режиме не описывает весь диапазон эксплуатации.
В учебном испытании при 200 Гбит/с за десять секунд проходит 2 × 10¹² бит. Нулевое число обнаруженных ошибок не доказывает, что вероятность ошибки равна нулю. При специально принятых независимых стационарных ошибках и пуассоновской модели приближённая верхняя 95-процентная оценка составляет 3/N, здесь около 1,5 × 10⁻¹². Это статистическая иллюстрация, а не универсальная программа сертификации.
Реальные ошибки могут группироваться и зависеть от температуры, питания или событий управления. Тогда предпосылки простого расчёта нарушаются. Кроме битового тракта проверяют восстановление после событий, работу соседних каналов и длительную устойчивость. Объявление «линия без ошибок» должно сопровождаться условиями и длительностью наблюдения; иначе из ограниченного опыта получается необоснованное бесконечное обещание.
16. Внешний лазер решает часть задачи обслуживания
Соглашение OIF ELSFP определяет форм-фактор внешнего лазерного модуля для соответствующих оптических систем. Оно рассматривает размещение у передней панели, сопряжение и заменяемость. Это опубликованный интерфейсный документ, а не доказательство того, что любые два лазера любых производителей можно переставлять между всеми CPO. Нужны совместимость параметров и требования конечного изделия.
Вынесенный источник позволяет отделить его тепловой режим от горячей сборки и заменить определённый отказавший компонент. Однако отказ распределённого источника может затронуть несколько оптических каналов, если они используют его совместно. Поэтому количество лазеров, схема резервирования и область отказа должны рассматриваться вместе. Меньшее число деталей не тождественно меньшему времени простоя при любых условиях.
Даже при заменяемом лазере в корпусе остаются модуляторы, приёмники и оптические соединения. Их неисправность может требовать другого обслуживания. Заявления о повышении надёжности следует связывать с описанной моделью системы и статистикой поставщика. Показатель надёжности одного источника нельзя напрямую переносить на доступность всего коммутатора, включающего питание, охлаждение, прошивку и многочисленные линии.
17. Оптическая полоса остаётся частью сети
Коммутатор с CPO продолжает принимать решения о передаче пакетов электронными средствами. Важны его таблицы, буферы, маршрутизация, управление перегрузкой и допустимая топология. Оптический интерфейс большой скорости не гарантирует такую же скорость обмена каждого приложения со всеми соседями. Ресурс делят конечные устройства и маршруты, а очереди возникают при превышении доступного темпа.
При сравнении конфигураций надо сохранять одинаковый способ суммирования портов и направлений. Производители могут описывать коммутационную ёмкость и полнодуплексный обмен разными договорёнными величинами. Без определения нельзя просто удвоить приведённое число или сравнить его с суммой полезных данных ускорителей. Сначала устанавливают границу, затем проверяют число портов, их режимы и общий бюджет.
Для обучения модели или другой распределённой работы существенны размеры коллективных операций, задержки и эффективность протокола. Оптика помогает сделать нужные расстояния и плотности практически достижимыми, но не меняет автоматически алгоритм. Поэтому выигрыш инфраструктуры разумно подтверждать временем законченной задачи и условиями сети. Энергия интерфейса и производительность приложения являются связанными, однако самостоятельными результатами.

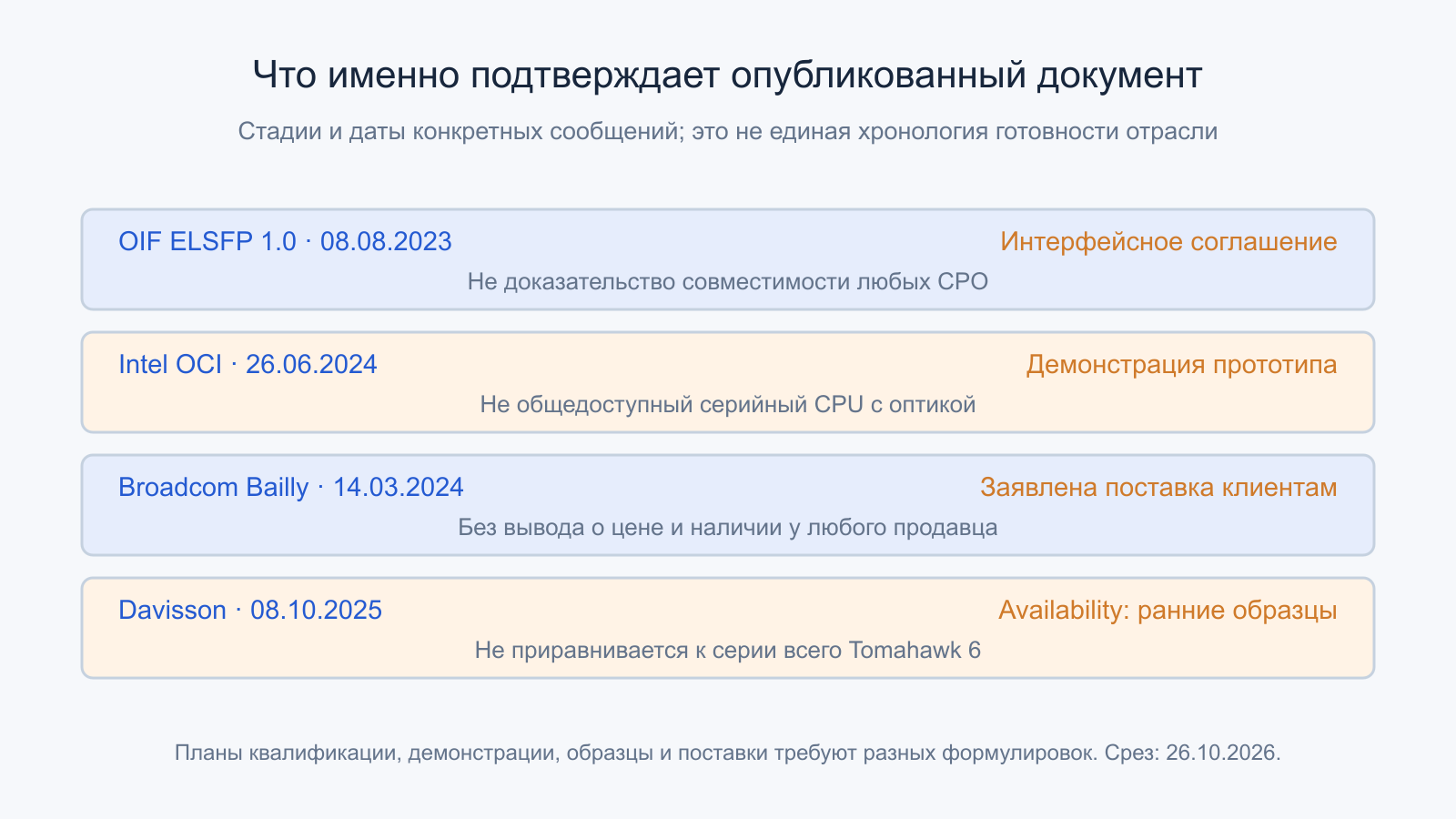

18. Стандарт, демонстрация и продукт — разные доказательства
Intel в сообщении от 26 июня 2024 года прямо называла показанный OCI прототипом: работающая демонстрация подтверждала определённый опыт. Broadcom 14 марта 2024 года сообщала о поставке Bailly клиентам. Это более сильное заявление о продуктовой стадии, однако оно не раскрывает доступность для любого покупателя, сроки заказа и условия эксплуатации конкретной системы.
В релизе Davisson от 8 октября 2025 года раздел Availability указывает образцы для ранних заказчиков и партнёров. Поэтому отдельный релиз от 12 марта 2026 года о серийном семействе Tomahawk 6 нельзя автоматически использовать как доказательство серийности каждого CPO-варианта. Аналогично график квалификации TSMC или объявленная дата будущего устройства показывают план; факт завершения требует самостоятельного подтверждения.
По состоянию выбранной даты корректный вывод таков: кремниевая фотоника и CPO уже имеют реальные демонстрации, интерфейсные соглашения и заявления о поставках определённых решений, но сохраняют разные стадии у разных продуктов. Инженерная оценка должна называть устройство, документ и дату. Главный результат технологии — перенос данных с подходящей плотностью и энергией, достигнутый совместной работой оптики, электроники и производства.
Первичные источники
Использованы официальные материалы Intel об OCI, Broadcom о Bailly и Davisson, TSMC о COUPE, NVIDIA об организации CPO, Corning о волоконной инфраструктуре и GlobalFoundries о технологической платформе. Физические приборы сверены с материалами imec о модуляторах, демонстрацией GeSi EAM и исследованием Caltech о стабилизации. Внешний лазер рассмотрен по OIF ELSFP 1.0.
