Ретаймеры и PCI Express 7.0: как сохраняют сигнал на высокой скорости
PCIe 7.0 сохраняет PAM4 и удваивает символьную скорость до 64 Гбод. Теоретические 256 ГБ/с x16 относятся к одному направлению до расходов протокола. Открыть иллюстрацию в полном размере.
PCI Express 7.0 доводит скорость линии до уровня, на котором несколько сантиметров неудачной трассировки способны оказаться важнее красивой спецификации ускорителя. Ретаймер помогает восстановить электрический путь, но требует питания, охлаждения, настройки и собственной проверки. Разберём, почему усилитель не заменяет восстановление тактовой фазы, как правильно делить канал и что действительно подтверждают испытания. Состояние стандартов и объявлений сверено на 26 октября 2026 года. Все численные сценарии ниже учебные; это не измерения оборудования владельца сайта.
Содержание статьи
- Что изменилось в PCIe 7.0
- Почему три глаза оставляют мало запаса
- Канал представляет собой фильтр с памятью
- Корпуса уже расходуют значительную часть бюджета
- Что делает редрайвер
- Как ретаймер принимает новое решение
- Эквализация не сводится к максимальному усилению
- CDR фильтрует джиттер избирательно
- Ретаймер и коммутатор имеют разные обязанности
- Где размещать точки регенерации
- Больше допустимых ретаймеров означает больше условий
- Питание и тепло входят в электрическую задачу
- Кабель убирает часть проблем платы
- Обратная совместимость проверяется как сценарий
- Почему красивого глаза недостаточно
- Как читать счётчики ошибок
- Разброс производства меняет запас всего маршрута
- Что доступно, а что только объявлено
- Как построить разумную программу проверки
- Первичные источники и границы материала
- Читайте также
Что изменилось в PCIe 7.0

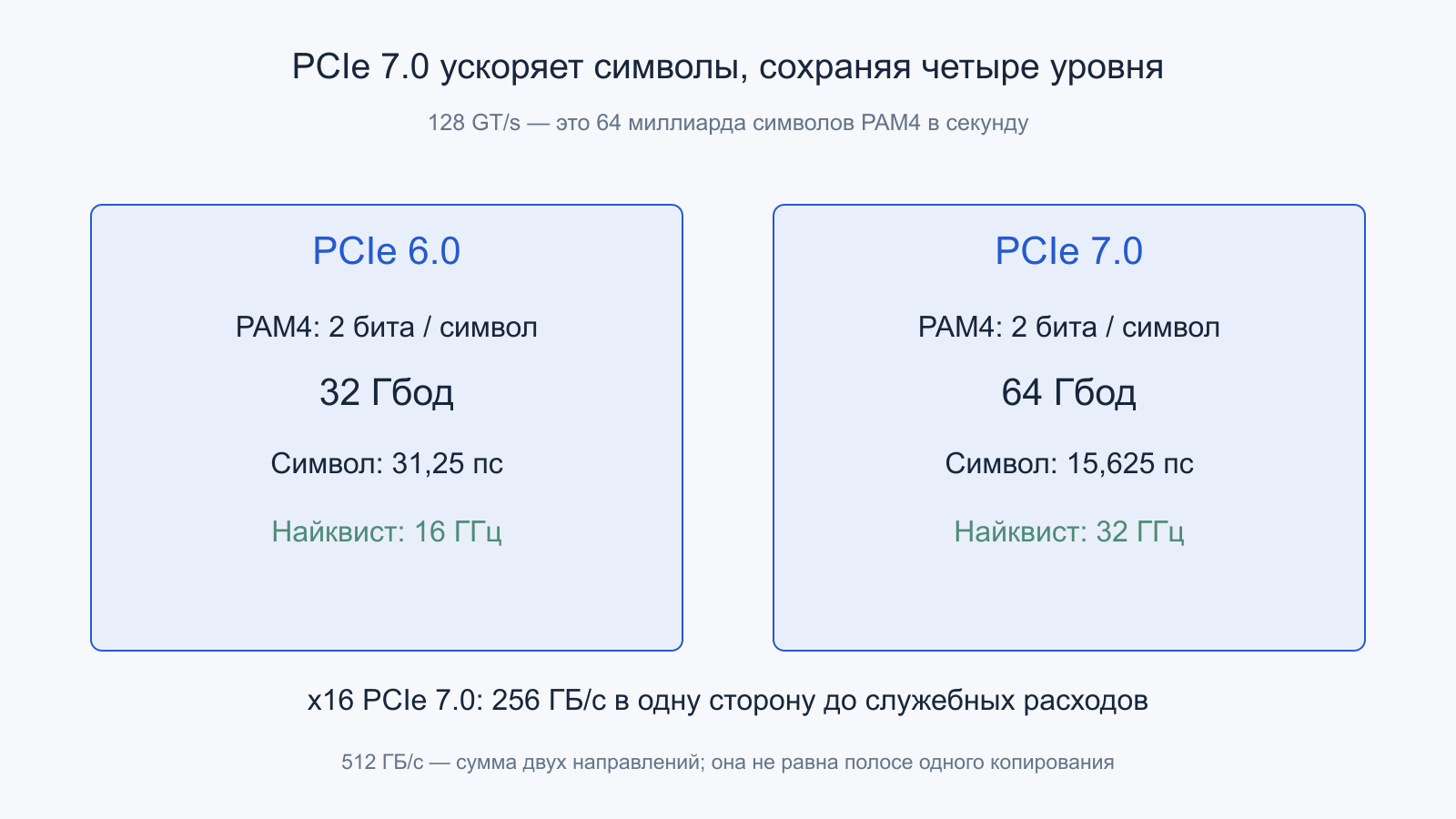

Базовая спецификация PCIe 7.0 выпущена для участников PCI-SIG в июне 2025 года. Максимальный режим — 128 GT/s. При этом сохраняется четырёхуровневая модуляция PAM4: увеличение скорости относительно PCIe 6.0 получено ускорением символов, а не добавлением новых амплитудных уровней. Поэтому электрическая задача заметно усложнилась даже при знакомой логике передачи.
У PAM4 один символ представляет два бита. Для максимального режима получаем 64 миллиарда символов в секунду, интервал символа 15,625 пс и частоту Найквиста 32 ГГц. Число 128 нельзя непосредственно превращать в 128 Гбод: тогда длительность символа ошибочно уменьшится вдвое. Полоса x16 до служебных расходов составляет 256 ГБ/с в одном направлении, а 512 ГБ/с — сумма встречных направлений.
Наличие утверждённой спецификации ещё не означает массовую доступность любой платы с таким разъёмом. Нужны совместимые передатчик, приёмник, разводка, прошивки и проверенный режим всей цепочки. Особое значение приобретает электрическое расстояние между кристаллами: оно включает корпуса и переходы, а не только видимую дорожку на материнской плате.
Почему три глаза оставляют мало запаса

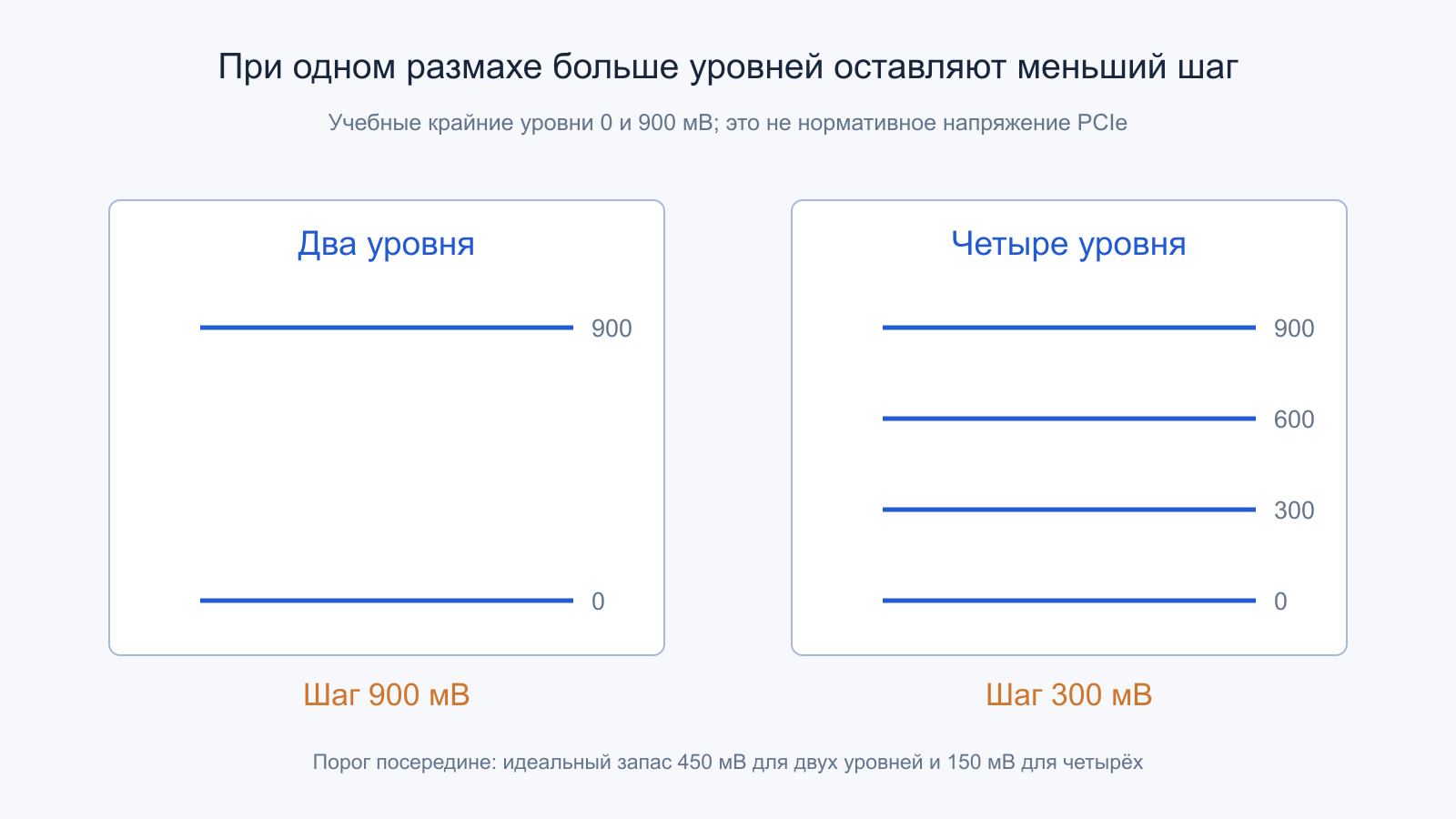

Четыре амплитудных уровня образуют три вертикальных промежутка, каждый из которых должен сохранять различимость приёмником. В учебном примере размах между крайними уровнями равен 900 мВ. Если уровни распределены равномерно, соседние разделены на 300 мВ, а идеальный запас от уровня до порога составляет 150 мВ. У двухуровневого сигнала с тем же размахом соответствующий запас был бы 450 мВ. Эти напряжения выбраны для объяснения и не являются нормативными значениями PCIe.
Реальный глаз уменьшают сразу несколько факторов: шум, нелинейность амплитуд, зависимость переходов от предыдущих символов и неопределённость момента выборки. Ухудшение любого из трёх глаз способно ограничить линию. Усреднённая картинка всех переходов может скрыть проблемное сочетание уровней; поэтому нужны отдельные измерения и статистика ошибок.
Повышение числа уровней экономит частотную полосу относительно двухуровневой передачи той же битовой скорости, но расходует амплитудный запас. Инженер фактически распределяет ограниченный бюджет между временной и вертикальной устойчивостью. Сильнее открыть глаз по времени недостаточно, если одновременно растёт шум около порога решения.
Канал представляет собой фильтр с памятью
Высокоскоростная трасса не передаёт прямоугольные импульсы без изменений. Потери в проводнике и диэлектрике зависят от частоты; отражения создают запаздывающие составляющие. В результате напряжение текущего символа зависит от соседних. Это межсимвольная интерференция, или ISI. Её нельзя надёжно описать одним сопротивлением дорожки.
Для согласованных одинаковых опорных сопротивлений модуль коэффициента передачи при потерях 20 дБ равен 10 в степени минус двадцать двадцатых, то есть 0,1. При 30 дБ остаётся около 0,0316 исходной амплитуды. Деление показателя на десять применяется к отношению мощностей, поэтому его подстановка в амплитудный расчёт даёт неверный результат. Само число потерь обязательно привязывают к частоте и опорным плоскостям.
Важна и форма частотной характеристики. Плавный спад и узкая резонансная яма с одинаковым значением на одной частоте потребуют разных настроек эквалайзера. Для проекта полезны согласованные модели корпусов, переходных отверстий, разъёмов и кабелей. Сложение паспортных децибел без проверки отражений и взаимодействия компонентов остаётся только предварительной оценкой.
Корпуса уже расходуют значительную часть бюджета
В опубликованных ответах PCI-SIG для PCIe 7.0 приведён бюджет потерь 36 дБ на 32 ГГц от контактной площадки одного кристалла до площадки другого. В разобранном случае 9 дБ относятся к корпусу корневого устройства, ещё 4 дБ — к противоположному корпусу. Для оставшегося пути получается 23 дБ. Это конкретное разбиение опорных участков, а не разрешение любой материнской плате иметь 36 дБ собственных потерь.
Если смешать модели с границами у выводов корпуса и модели с границами у кристалла, часть пути будет учтена дважды либо исчезнет из расчёта. Ошибка особенно неприятна при замене процессора или ускорителя: внешняя плата выглядит прежней, но внутренний участок корпуса меняет доступный запас.
Практически полезна таблица всех границ: кристалл, вывод корпуса, измерительный переход, разъём, кабель и следующий корпус. Каждой модели назначают свой частотный диапазон и условия. Остаток бюджета используют для выбора материала и геометрии, затем проверяют полный канал. Одна цифра из рекламного описания кабеля такую работу не заменяет.
Отдельную опасность создаёт перекрёстная связь. При одинаковом среднем уровне шума помеха от соседней активной линии может коррелировать с определёнными переходами данных. Если проверять только одну линию при молчащих соседях, реальный режим заполненного разъёма останется за пределами опыта. Поэтому модели и испытания должны учитывать разумный набор агрессоров, а также направление передачи на соседних парах.
Что делает редрайвер
Редрайвер обычно корректирует аналоговую форму сигнала без полного принятия и повторной отправки цифровых символов. Непрерывный линейный эквалайзер CTLE относительно усиливает высокочастотные составляющие, которые канал ослабляет сильнее. Настройка усиления помогает вернуть достаточный размах на вход следующего приёмника.
Однако усилитель воздействует и на шум. Он не знает, какое напряжение передатчик намеревался послать, и не получает права исправлять произвольную ошибку. Если шум уже сместил отсчёт к соседнему уровню, увеличение амплитуды вместе с помехой не восстановит исходный символ. Также сохраняются ограничения сквозного временного бюджета.
Редрайвер бывает рационален для умеренно сложного канала, где достаточно аналоговой коррекции и важны энергопотребление и задержка. Решение принимают по моделированию и испытаниям конкретной цепочки. Числа допустимых потерь из приложений для PCIe 4.0 нельзя переносить в PCIe 7.0 только потому, что оба компонента называются одинаково: изменились частоты, режим модуляции и требования к измерению.
Как ретаймер принимает новое решение

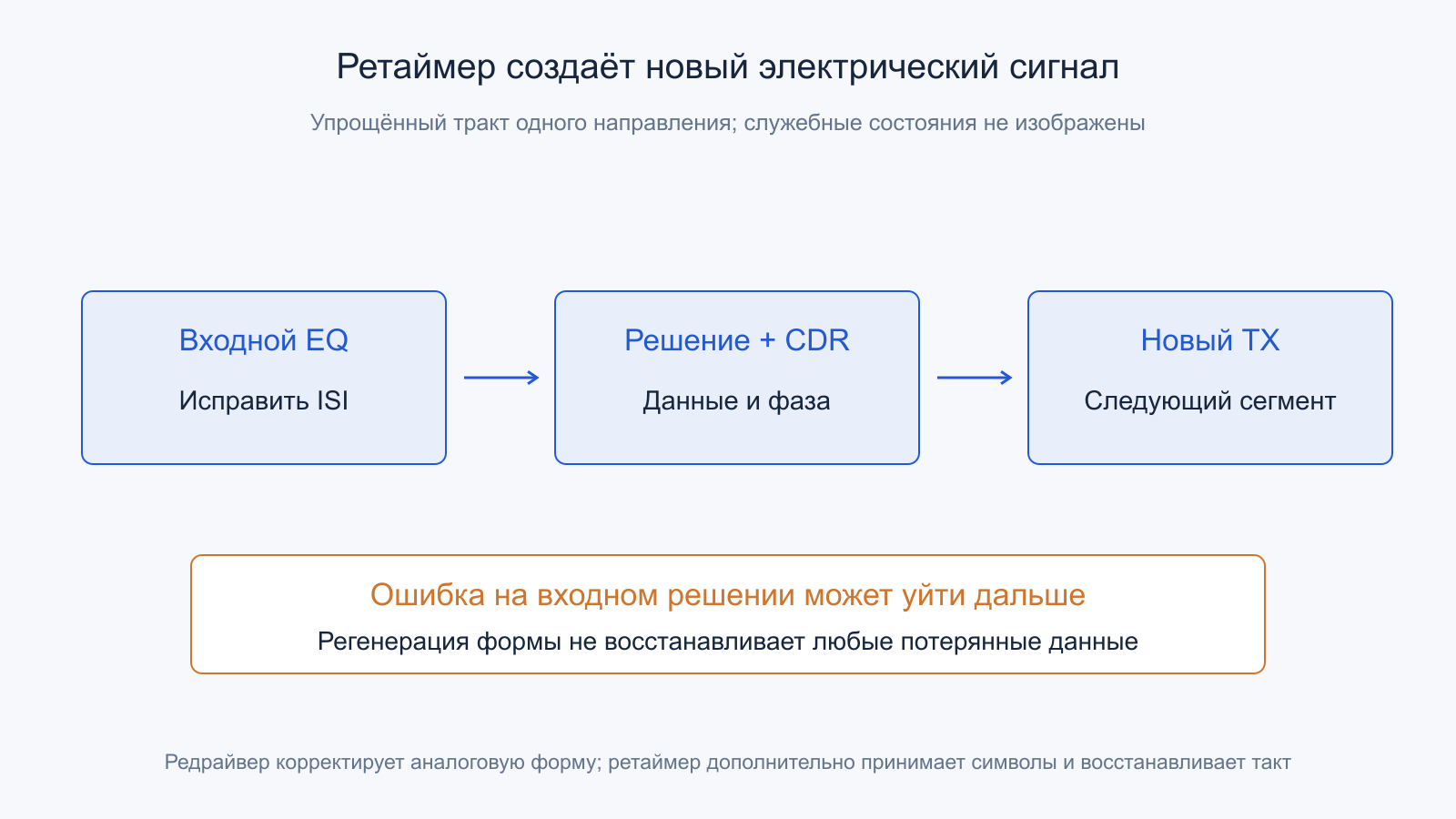

Ретаймер восстанавливает данные и момент их выборки, а затем формирует новый выходной сигнал. Внутри работают входная коррекция, схемы принятия решения, восстановление такта CDR и новый передатчик. Это создаёт отдельные электрические сегменты: следующий участок получает сигнал от ближайшего ретаймера, а не непосредственно от исходного процессора.
Такое разделение позволяет заново организовать локальный бюджет потерь и часть временных ограничений. Но решение приёмника должно быть правильным. Если входной символ уже принят ошибочно, ретаймер способен очень аккуратно отправить дальше ошибочное значение. Полная регенерация формы не равнозначна восстановлению информации после любого повреждения.
Слово «прозрачный» также требует уточнения. Для программной модели связь остаётся соединением исходных устройств, однако физический компонент участвует в обучении и обслуживании линии. Его наличие влияет на запуск, совместимость, диагностику и тепловую схему. Добавить такой чип в середину дорожки без согласования служебных сигналов недостаточно.
Эквализация не сводится к максимальному усилению
Входной CTLE, линейная коррекция и коррекция с обратной связью решают разные части одной задачи. Передающий FIR меняет форму импульса с учётом соседних символов. Приёмный DFE вычитает оценку влияния уже принятых данных. Если предыдущее решение ошибочно, его вклад может породить последовательность последующих ошибок.
Поэтому увеличение числа коэффициентов или их предельной величины само по себе не доказывает улучшение связи. Сильная коррекция способна сократить остаточную ISI и одновременно ухудшить устойчивость к шуму либо увеличить распространение ошибок. Оптимум зависит от формы канала, распределения переходов и характеристик приёмника.
Для PCIe 7.0 PCI-SIG описывает изменения модели приёмной эквализации относительно предыдущего поколения; это нельзя превращать в требование, чтобы каждый физический кристалл имел буквально такую же внутреннюю схему. Эталонный приёмник служит воспроизводимому сравнению каналов. Реальная реализация может отличаться, если удовлетворяет нормативным проверкам. При выборе настроек полезнее оценивать запас и ошибки, чем количество пунктов в меню адаптации.
CDR фильтрует джиттер избирательно
CDR определяет положение символов во времени и подстраивает фазу выборки. Контур имеет собственную полосу слежения. Медленные изменения фазы могут отслеживаться, быстрые — подавляться или попадать в остаточную неопределённость в зависимости от архитектуры и точки наблюдения. Поэтому утверждение «ретаймер убирает весь джиттер» слишком сильное.
Выход формируется новым передатчиком, но тот добавляет собственный шум, чувствителен к питанию и тактовому источнику. Отдельно проверяют режимы общего и независимых опорных генераторов, поддержку модуляции частоты и допустимые отклонения. Сходство номинальных частот не гарантирует одинаковое поведение двух плат.
Для понимания масштаба возьмём условную временную погрешность 1 пс. Она занимает 6,4% символа длительностью 15,625 пс. При интервале 31,25 пс это было бы 3,2%. Этот расчёт не складывает разные виды джиттера в нормативный показатель, а показывает, почему сохранённая абсолютная погрешность становится опаснее после удвоения скорости. Полноценная оценка требует частотного взвешивания и модели восстановления такта.
Ретаймер и коммутатор имеют разные обязанности
Коммутатор PCIe принимает решения о маршрутизации транзакций между портами. Ретаймер остаётся компонентом физического уровня, поэтому не превращает каждый электрический участок в самостоятельный программно видимый мост. Он не заменяет возможности коммутатора и не создаёт дополнительные независимые выходы для ускорителей.
В частности, PCI-SIG объясняет отсутствие в ретаймере буфера повторов канального уровня стремлением сохранить минимальную функцию и небольшую задержку. Нельзя рассчитывать на такой компонент как на локальную точку полного протокольного повтора. Возможности мониторинга и дополнительной обработки конкретного изделия нужно читать отдельно от общей модели ретаймера.
Различие важно при поиске ошибки. Если проблема возникла на дальнем электрическом участке, программный список устройств может оставаться тем же. Требуются данные о внутренних псевдопортах и сегментах, а не только дерево шин операционной системы. И наоборот, исправная электрическая связь не подтверждает правильную настройку маршрутизации, адресных окон или драйвера конечного устройства.
Диагностику желательно привязывать к физическому месту: номеру линии, стороне компонента и направлению передачи. Совпадение ошибок на нескольких соседних линиях подсказывает общую причину, но ещё не доказывает её. Гипотезу о питании проверяют изменением нагрузки и измерением соответствующей цепи; гипотезу о разъёме — контролируемой заменой и повторным прогоном. Это сохраняет причинную связь между изменением и результатом.
Где размещать точки регенерации
Размещать ретаймер посередине геометрической длины удобно только при приблизительно одинаковых потерях участков. Разъём, переходные отверстия и сложный корпус способны перенести электрическую середину далеко от физической. Сначала определяют границы каждого приёмника, затем оценивают все участки отдельно.

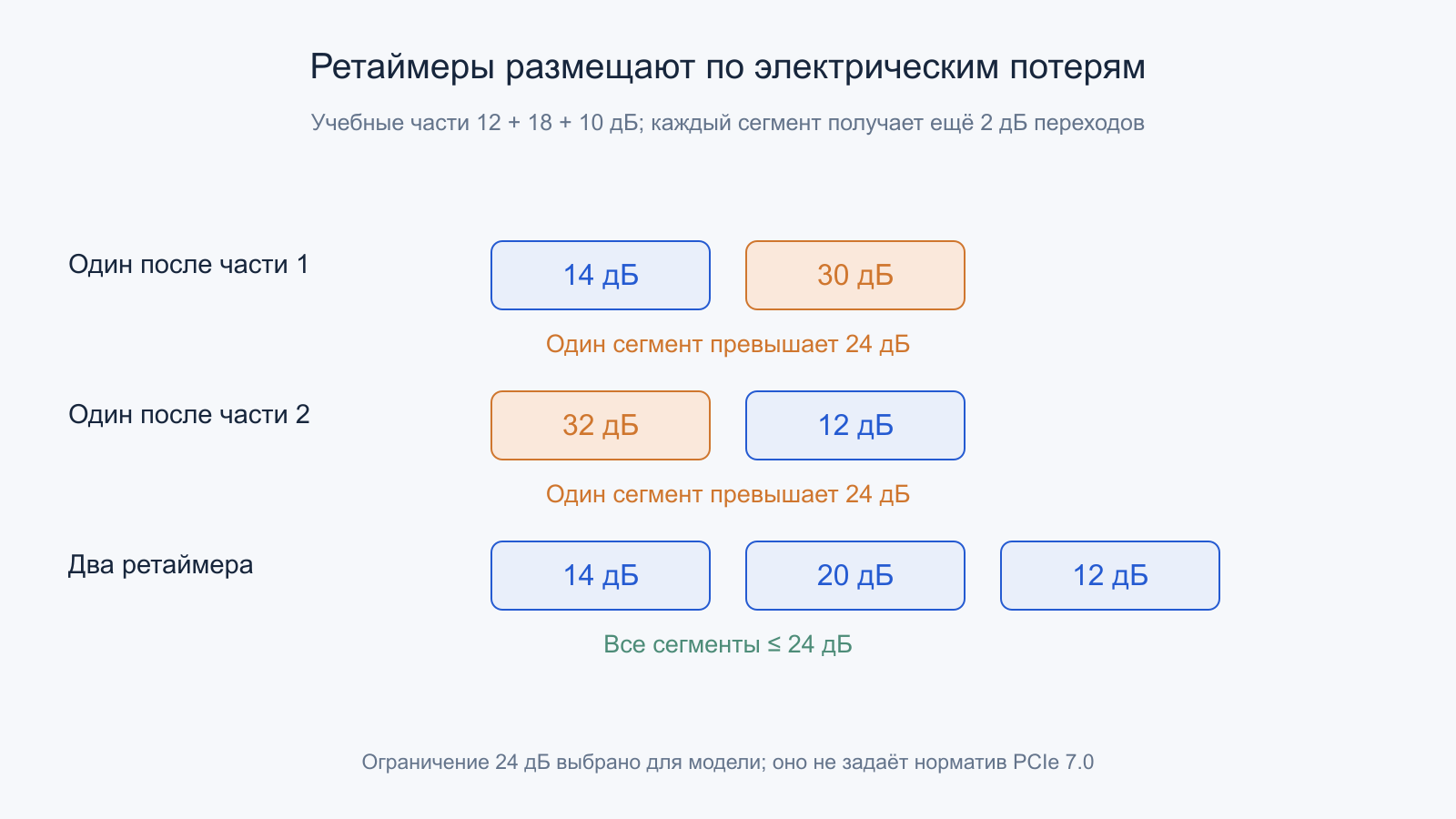

Рассмотрим учебную трассу из трёх частей с потерями 12, 18 и 10 дБ. Для каждого сегмента условно допускается 24 дБ, причём дополнительные переходы его концов вместе расходуют ещё 2 дБ. Один ретаймер после первой части даст сегменты 14 и 30 дБ; после второй — 32 и 12 дБ. В обоих случаях один приёмник выходит за выбранное ограничение.
Две точки регенерации разделяют путь на 14, 20 и 12 дБ: каждая исходная часть получает по 2 дБ дополнительных потерь. Теперь ограничение выполняется. Это арифметическая иллюстрация распределения бюджета, а не норматив PCIe 7.0. Она показывает, почему дополнительный компонент выбирают по наиболее трудному сегменту, а не по среднему значению всей платы.
Больше допустимых ретаймеров означает больше условий
Материалы PCI-SIG по седьмому поколению увеличивают максимальное число ретаймеров в соединении с двух до четырёх. Этот предел расширяет пространство проектирования, но не требует устанавливать четыре устройства и не обещает одинаковую задержку любой конфигурации. Каждый новый приёмопередатчик добавляет собственный набор условий запуска и проверки.
Предположим исключительно для расчёта, что один компонент добавляет 5 нс в рассматриваемом направлении. Два дадут 10 нс. Если исходный полный отклик операции составлял 200 нс и остальные этапы сохранены, получаем 210 нс, то есть увеличение на 5%. Нельзя автоматически удваивать добавку для операции, пока не определено, какие направления и сколько прохождений входят в измеряемый отклик.
Последовательные ретаймеры не делят установившуюся скорость линии на своё количество: конвейер способен передавать следующие символы до завершения всего пути предыдущими. Но начальная задержка возрастает. Для крупных потоков это может быть приемлемо, а для цепочки зависимых коротких чтений — заметно. Производительность оценивают на требуемом типе операций, а не только на непрерывной передаче.
Питание и тепло входят в электрическую задачу
Быстрые аналоговые узлы чувствительны к импедансу питания и локальным помехам. Переходные токи цифровых блоков способны модулировать опорные уровни и такт. Низкое среднее напряжение пульсаций не исключает узкий резонанс или неприятный переходный процесс при изменении нагрузки.

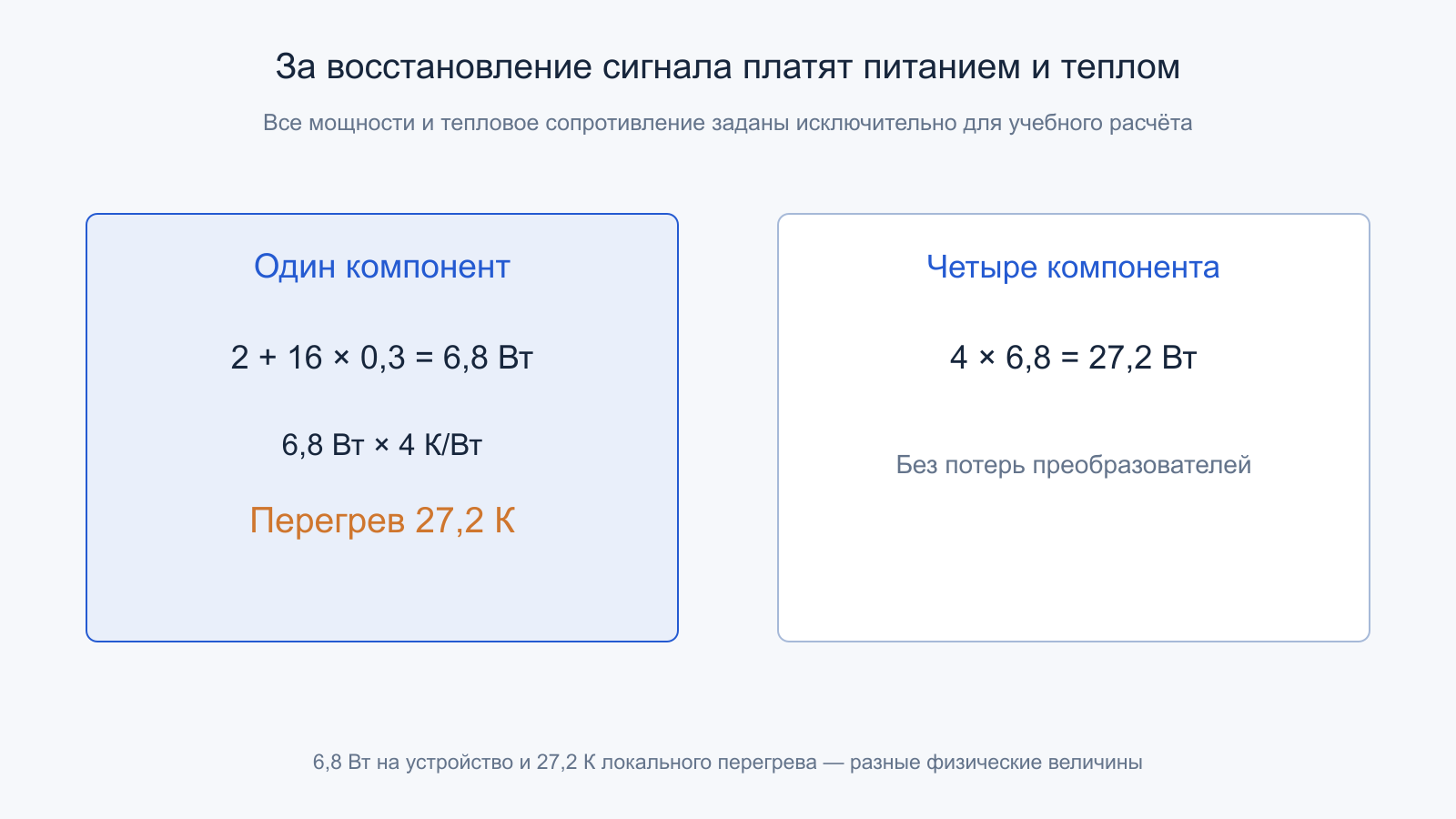

В условной тепловой модели компонент имеет постоянную часть потребления 2 Вт и ещё 0,3 Вт на каждую из шестнадцати обслуживаемых линий. Получается 6,8 Вт. Четыре таких устройства потребовали бы 27,2 Вт без учёта преобразователей. При эффективном сопротивлении отводу тепла 4 К/Вт локальный перегрев одного компонента составит 27,2 К. Это заданные параметры модели, не паспорт какого-либо ретаймера.
Температура влияет на потери, задержки и адаптацию, а компоновка радиатора ограничивает места установки. Поэтому электрически удачная точка около разъёма может оказаться плохой по воздухообмену. Совместная проверка питания, температуры и запаса линии помогает избежать конструкции, которая уверенно стартует на открытом стенде и нестабильна в заполненном сервере.
Кабель убирает часть проблем платы
Прямой кабельный маршрут способен сократить длинный участок высокочастотной трассировки, но добавляет собственные переходы и механические ограничения. Важно проверять полную сборку, включая разъёмы, изгибы, точки крепления и допустимый радиус. Малые потери кабельного материала не гарантируют малые отражения на его концах.
Активный электрический кабель содержит электронику восстановления или коррекции; оптическая линия дополнительно меняет среду передачи. Дальность оптического решения нельзя приписывать одиночному медному ретаймеру того же семейства. Например, Astera описывает разные компоненты для медных и оптических вариантов портфеля Aries 7.
Выбор среды зависит от архитектуры стойки, обслуживания, питания модулей и стоимости. Иногда короткая хорошая плата проще кабельной сборки; иногда кабель спасает несколько переходов между платами. Правильный вопрос звучит как «какой полный маршрут имеет требуемый запас при заданных условиях», а не «какая среда всегда быстрее». Для сравнений сохраняют одинаковые направления, число линий и границы измерения.
Обратная совместимость проверяется как сценарий
Поддержка нескольких поколений означает, что цепочка должна корректно договориться о доступном режиме, обучиться и работать при соответствующих электрических условиях. Присутствие ретаймера добавляет состояния и параметры согласования. Ошибка прошивки может проявляться только с определённой картой, холодным запуском или последовательностью сбросов.
Проверяют запуск после полного отключения питания, перезагрузку, выход из энергосбережения и допустимые варианты ширины соединения. Если проект предусматривает разделение x16 на несколько портов, поддержка нужной конфигурации должна быть у всех задействованных устройств. Наличие шестнадцати линий в корпусе ещё не подтверждает произвольную схему разделения.
Полезно фиксировать согласованные скорость и ширину вместе с версией прошивки и температурой. Незаметный переход с x16 на x8 способен оставить систему внешне работоспособной при существенно меньшей полосе. Поэтому успешное обнаружение устройства операционной системой является началом проверки, а не её завершением. Особенно важно воспроизводить проблемный сценарий без случайного изменения сразу нескольких настроек.
Почему красивого глаза недостаточно
Глазковая диаграмма показывает распределение напряжений и времени в выбранной точке, при выбранном восстановлении такта и обработке сигнала. Она помогает видеть запас, но не заменяет испытание способности приёмника принимать корректные данные под заданным стрессом. Прибор и измерительный переход тоже участвуют в наблюдаемом результате.
Деэмбеддинг математически удаляет влияние известной оснастки из измерения. Его качество ограничено достоверностью модели и шумом. Если модель разъёма неправильная, программная коррекция способна нарисовать убедительное улучшение, которого на входе кристалла нет. Проверяют опорные плоскости, калибровку и повторяемость подключения.
Для ретаймера рассматривают обе стороны: приём входного стресса и качество нового выхода. Затем проверяют собранную систему. Tektronix в сентябре 2026 года объявила доступное программное обеспечение для таких измерений PCIe 7.0, включая настройку стрессового сигнала. Доступность измерительного инструмента подтверждает инструмент, но сама по себе не подтверждает готовность произвольного ускорителя или сервера к серийному использованию.
Проверку стоит выполнять при активных соседних портах и рабочей нагрузке системы питания. Отдельно полезен опыт с повторным подключением оснастки: он показывает, насколько результат зависит от контакта и калибровки. Если различие двух настроек меньше разброса измерительной процедуры, объявлять одну из них убедительно лучшей рано. В отчёте сохраняют исходные данные, чтобы различать реальное изменение устройства и изменение обработки.
Как читать счётчики ошибок
Сырые ошибки приёмника, исправленные повреждения и повторы отражают разные уровни наблюдения. Система может не возвращать неправильных пользовательских данных и одновременно тратить заметную долю полосы на восстановление. Полезно сопоставлять несколько счётчиков с температурой, нагрузкой и состоянием линии.

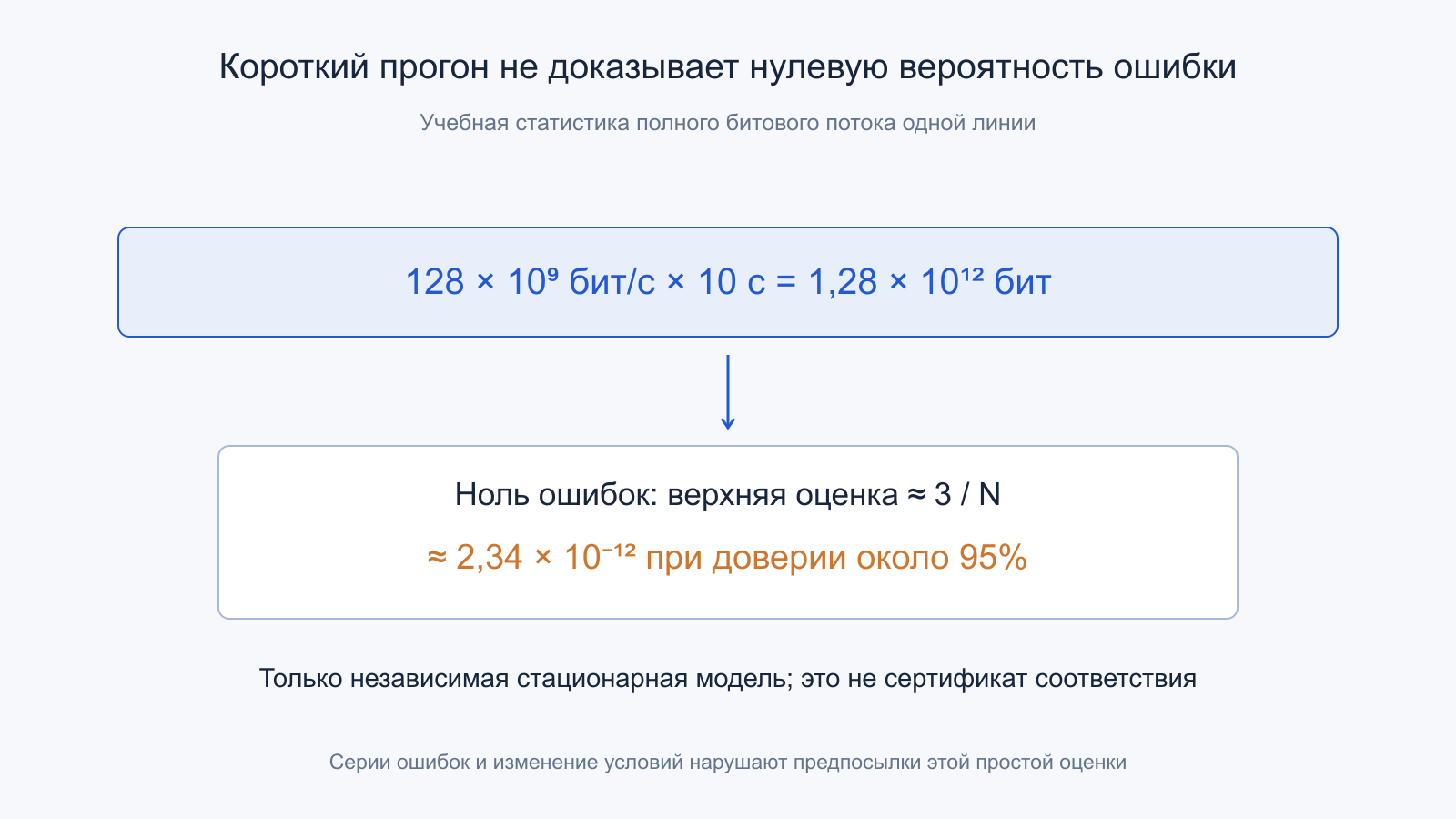

Отсутствие ошибок в коротком прогоне не означает нулевую вероятность. Для учебной независимой стационарной модели ноль событий за N проверенных бит даёт приблизительную верхнюю границу вероятности 3/N с доверием около 95%. При потоке 128 миллиардов бит в секунду за десять секунд проверяется 1,28 триллиона бит; оценка составляет примерно 2,34 × 10⁻¹². Здесь условно считается полный битовый поток одной линии, без попытки вывести норматив соответствия.
Реальные ошибки способны идти сериями из-за общего питания, наводок или неверной обратной связи эквалайзера. Тогда предположение независимости нарушается. Длинный тест одного стабильного режима не заменяет температурные точки и переходные состояния. Статистика должна сопровождаться описанием условий, иначе маленькое число выглядит точнее, чем позволяет эксперимент.
Разброс производства меняет запас всего маршрута
Одна собранная плата показывает лишь одну комбинацию допусков. Ширина дорожки, толщина диэлектрика, шероховатость меди и геометрия перехода имеют технологический разброс. Компоненты тоже различаются по партиям, напряжению и температуре. Поэтому уверенная связь на центральных параметрах ещё не означает, что проект выдерживает допустимые крайние сочетания.
В учебной оценке возьмём сегмент с расчётными потерями 20 дБ и внутренним ограничением проекта 24 дБ. Добавим 1,2 дБ возможного ухудшения платы, 0,8 дБ разъёмов и 0,5 дБ остальных переходов. Консервативная сумма даст 22,5 дБ, остаток — 1,5 дБ. Это не статистический расчёт выхода годных: простое сложение крайних ухудшений может быть избыточно осторожным, но ясно показывает, куда ушли первоначальные четыре децибела.
Если считать разброс статистически, нужны распределения и сведения о зависимости факторов. Нельзя складывать независимые среднеквадратические отклонения и затем заявлять гарантированный предел для произвольного экземпляра. Общая температура или единая партия материала способны сделать факторы связанными. Параметры модели выбирают по технологическим данным, а результаты связывают с приемлемой долей отказов и процедурой контроля.
Для обслуживания полезна та же логика: заменённая плата или кабель должны попадать в проверенное семейство вариантов. Работа единственного особенно удачного экземпляра не оправдывает неограниченный список совместимых сборок. Документирование разрешённых комбинаций превращает успешный опыт в воспроизводимую систему.
Что доступно, а что только объявлено
На дату сверки PCIe 7.0 является выпущенной базовой спецификацией. В 2026 году Anritsu и Tektronix объявили соответствующие средства электрической проверки. Astera представила портфель Aries 7 с различными вариантами обработки сигнала. Из самого объявления семейства нельзя вывести массовые поставки каждого изделия, окончательные характеристики любого артикула или готовность системы конкретного заказчика.
Полезный контраст даёт Microchip: опубликованный в июне 2026 года выпуск XpressConnect прямо относится к PCIe 6.0 и CXL 3.1, а раздел доступности указывает возможность покупки. Это реальное предложение предыдущего поколения, которое нельзя переименовывать в PCIe 7.0 из-за соседства новостей о более быстром стандарте.
При работе с закупкой требуются точный артикул, статус образца или серийного изделия, поддерживаемые режимы и документы на плату. Предварительная демонстрация, заказ инженерных образцов и подтверждённая работа в массовом сервере являются разными доказательствами. Такой подход защищает проект от ситуации, когда сроки сборки рассчитываются по технологическому обещанию, а не по доступным компонентам.
Как построить разумную программу проверки

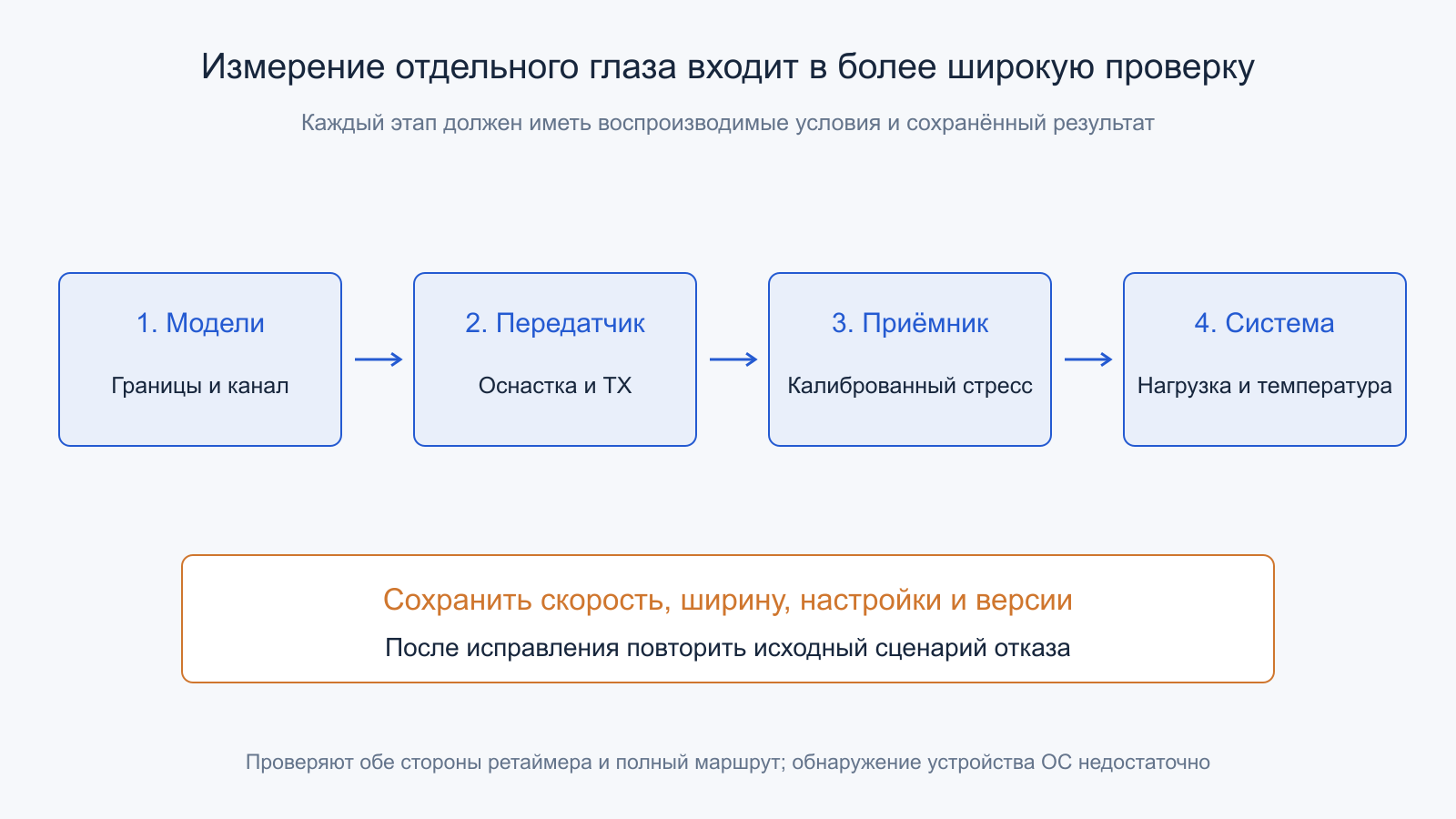

Начинают с карты маршрута и условий: какие устройства соединяются, сколько линий используется, какие скорости обязательны и при какой температуре система должна работать. Затем разделяют электрические модели по опорным плоскостям, выбирают положения компонентов и проверяют наиболее трудные сегменты. Только после этого имеет смысл оптимизировать число ретаймеров.
Следующий этап связывает измерения передатчиков, стрессовые испытания приёмников и системные прогоны. В отчёте сохраняют настройки эквализации, версии прошивок, частоты, ширину и условия питания. Изменение одного компонента требует проверки затронутых границ, даже если программная конфигурация сохранилась.
Практическая ценность ретаймера заключается в возможности собрать управляемый путь с локальными запасами. Его выбирают вместе с платой, тактированием и охлаждением. Если цепочка работает только при максимальной коррекции, случайном порядке запуска или сниженной скорости, задача ещё не решена. Хороший результат — воспроизводимая связь в требуемой конфигурации с понятными ограничениями и доступной диагностикой.
Разбор отказа заканчивается проверкой устранённой причины в исходном сценарии. Если после замены кабеля одновременно обновили прошивку и уменьшили скорость, невозможно уверенно назначить результат одному действию. Для сложной линии особенно полезны короткие воспроизводимые сценарии, отдельные шаги изменения и сохранённая телеметрия. Такой порядок экономит время при следующей аппаратной ревизии, когда внешне похожий симптом может иметь другую причину.
Первичные источники и границы материала
Ниже приведены открытые материалы разработчика стандарта, производителей компонентов и измерительных систем. Старые пояснения используются для принципов работы, а не для переноса электрических нормативов прежних поколений. Учебные диаграммы и расчёты созданы для этой статьи.
- PCI-SIG: PCIe 7.0, ответы о бюджете канала и ретаймерах
- PCI-SIG: PCIe 7.0, материалы технического вебинара
- PCI-SIG: различия ретаймеров и редрайверов
- PCI-SIG: вопросы проектирования и проверки ретаймеров
- Texas Instruments: SNLA401, принципы коррекции PCIe
- Astera Labs: объявление семейства Aries 7
- Microchip: выпуск и доступность XpressConnect PCIe 6.0
- Tektronix: средства измерений PCIe 7.0, сентябрь 2026
- Anritsu: стрессовая проверка приёмников PCIe 7.0
