Как тепло покидает процессор: от кристалла и термоинтерфейса до радиатора и воздуха

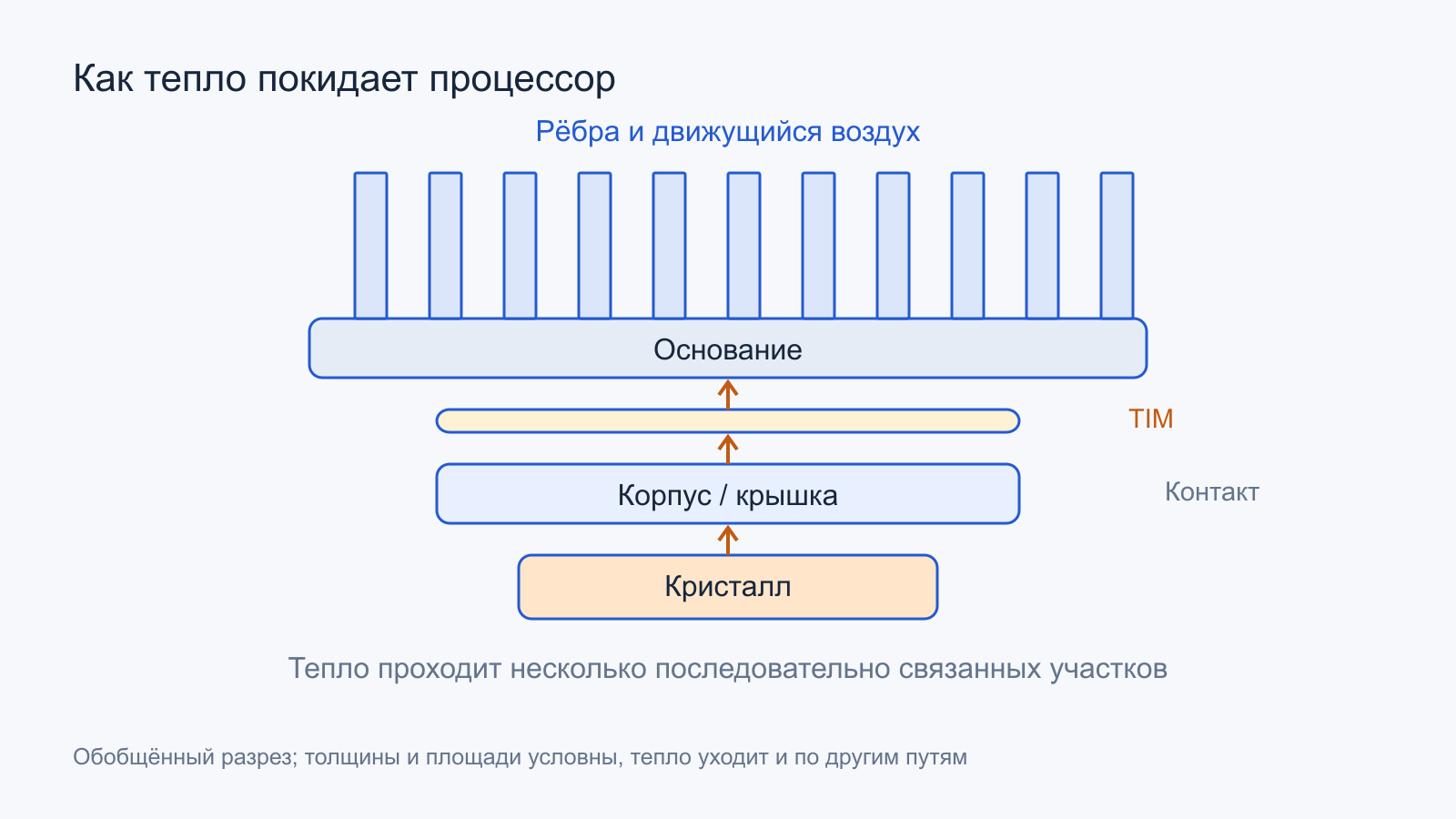

Тепло должно пройти несколько участков до воздуха. Геометрия условна; рисунок не задаёт единственный путь отвода в реальном корпусе. Открыть иллюстрацию в полном размере.

Процессор быстро нагрелся после начала вычисления, хотя радиатор ещё почти холодный. Через несколько минут его температура выросла ещё сильнее, а затем остановилась. В другом компьютере увеличение оборотов вентилятора заметно меняет шум, но слабо влияет на показания самого горячего датчика. Эти наблюдения относятся к разным участкам теплового пути и к разным временам процесса.

Тепло должно пройти от активной области кристалла через корпус и контактные слои к большой поверхности, а затем перейти в окружающую среду. Ни термопаста, ни медное основание, ни жидкость не уничтожают выделенную энергию. Они меняют сопротивление переносу, распределение температуры и скорость накопления тепла. Полезная модель объясняет отдельно, где возникает перепад температуры, где хранится энергия и куда она в итоге уходит.

Содержание статьи

1. Мощность превращается в тепловой поток
2. Температура не является одним свойством процессора
3. Тепловой путь включает несколько сопротивлений
4. Небольшой кристалл создаёт задачу растекания
5. Термоинтерфейс заполняет контакт, а не заменяет металл
6. Основание и тепловые трубки переносят тепло к рёбрам
7. Рёбра и воздух: большая площадь работает не сама по себе
8. Входящий воздух важнее абстрактной комнатной температуры
9. Тепловая ёмкость объясняет задержку прогрева
10. Жидкостный контур переносит тепло, а не отменяет воздух
11. Управление связывает температуру, шум и производительность
12. Как читать тепловое наблюдение
13. Официальные источники
14. Читайте также

Мощность превращается в тепловой поток

Почти вся электрическая энергия, потребляемая CPU в установившейся работе, в итоге становится теплом, но границу измерения нужно назвать. Мощность кристалла, процессорного корпуса, входа преобразователя и всего компьютера различается. Потери источника питания или преобразования на плате не следует автоматически приписывать нагреву процессорного кристалла.

Ватты описывают скорость выделения энергии: 100 Вт соответствуют 100 джоулям за секунду. За минуту постоянная нагрузка 100 Вт выделяет 6000 Дж. Температура при этом не обязана расти каждую секунду: если столько же энергии уходит в окружающую среду, наступает тепловое равновесие. Непрерывный поток энергии совместим с постоянной температурой.

Уровень TDP или другая паспортная мощность связан с определением производителя и режимом процессора. Это не универсальная запись мгновенного потребления. Для теплового анализа важны фактическая нагрузка, длительность и доступный режим управления. Система может изменить выделение мощности раньше, чем успеет прогреться весь радиатор.

Рейтинг кулера в ваттах тоже требует условий. Noctua объясняет зависимость подобных оценок от источника тепла, температуры воздуха и допустимого нагрева. Речь здесь не о выборе определённой модели: одна цифра без методики не задаёт одинаковую температуру разных CPU.

Температура не является одним свойством процессора

Активные области кристалла нагреваются неравномерно. Ядро, блок векторных вычислений, кэш и интерфейс памяти выделяют тепло в разных местах и в разные моменты. Датчики наблюдают определённые области; программа может показывать отдельные значения, максимум, агрегат или величину для управления системой. Название поля нужно читать по документации платформы.

Tjunction относится к температуре полупроводниковой области, Tcase — к оговорённой температуре корпуса. Температура верхней крышки, основания радиатора и входящего воздуха описывает другие точки. При передаче тепла между ними существуют перепады. Холодная наружная поверхность не доказывает холодный кристалл, как и горячий воздух на выходе не означает автоматически плохое охлаждение.

Intel отдельно определяет Tjunction, Tcase и работу тепловых ограничений. Конкретные пределы зависят от модели. Нельзя взять температуру одного семейства как универсальную норму и по ней оценивать любой CPU. Также нельзя считать поверхность, измеренную внешним прибором, прямой заменой внутреннему датчику.

Слово hotspot обычно указывает на наиболее горячую наблюдаемую область в принятой системе измерений. Это не обязательно вся физически возможная температурная картина с бесконечным пространственным разрешением. Разные платформы и программы формируют показания по своим правилам; сравнение без одинаковой границы может дать ложную разницу.

Тепловой путь включает несколько сопротивлений

Для установившегося одномерного переноса удобно ввести тепловое сопротивление: Rθ = ΔT / P. Единица К/Вт означает, на сколько кельвинов увеличивается перепад при дополнительном ватте в условиях модели. Для разности температур численно одинаково использовать кельвины или градусы Цельсия; для абсолютной температуры это уже разные шкалы.

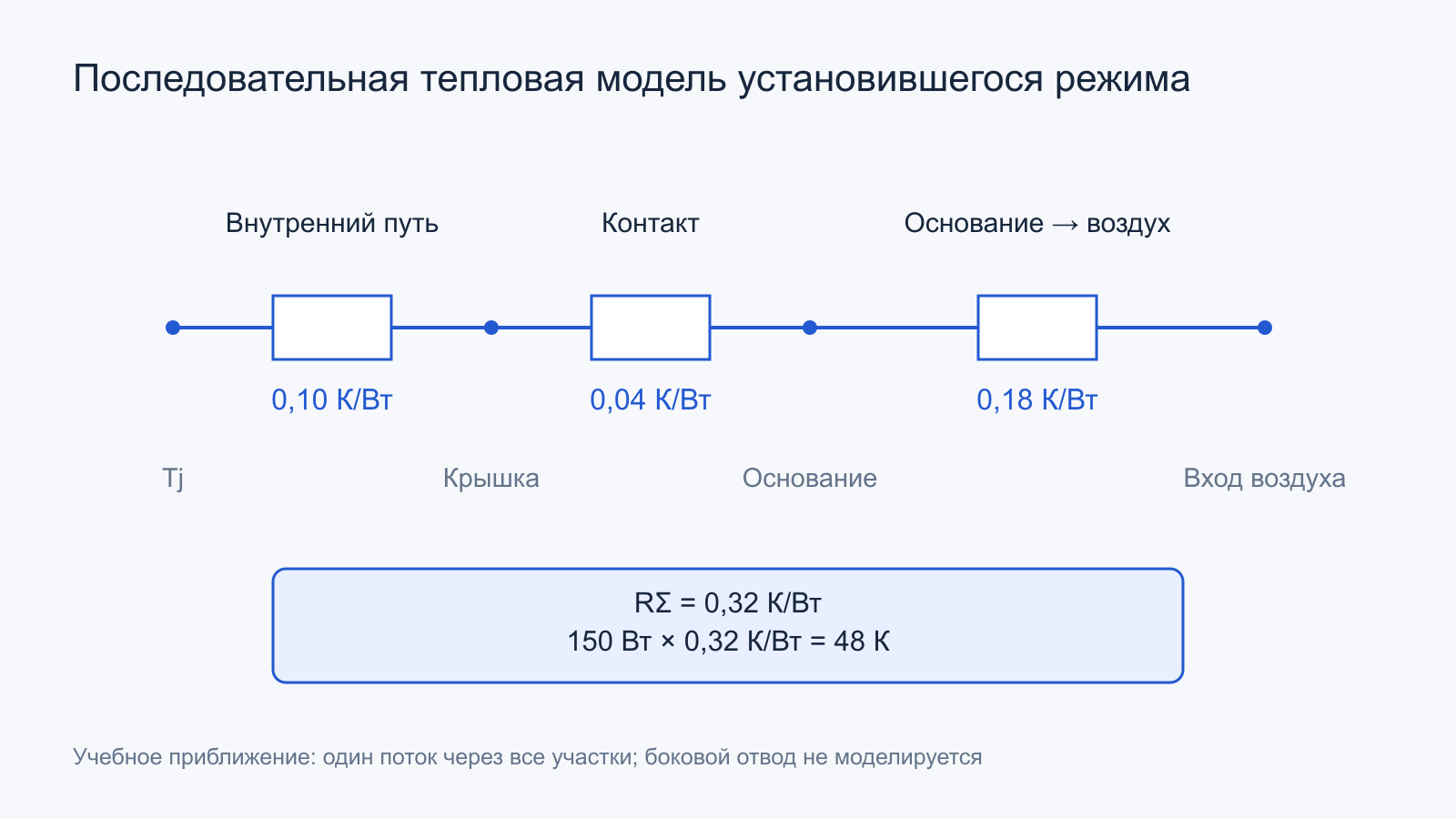

В простой последовательной цепочке тепло проходит через кристалл и внутреннее соединение, теплораспределитель, наружный термоинтерфейс, основание и поверхность теплообменника. Сопротивления складываются, если через них действительно идёт один тепловой поток. Реальный CPU имеет боковое растекание и альтернативный отвод через подложку и плату, поэтому цепочка — приближение, а не полный чертёж корпуса.

Учебный пример: внутренний участок имеет 0,10 К/Вт, контактный слой 0,04, а путь от основания до входящего воздуха 0,18. Сумма равна 0,32 К/Вт. При 150 Вт превышение температуры источника над этим воздухом составляет 48 К. Если входящий воздух имеет 30 °C, модель даёт 78 °C в выбранной точке источника.

Если снизить последний участок до 0,12 К/Вт, сумма станет 0,26, а расчётная температура — 69 °C при прежних 150 Вт и 30 °C. Выигрыш равен 9 К. Но при изменении мощности CPU результат будет другим. Более эффективный теплообмен иногда позволяет автоматике увеличить мощность, сохранив близкую температуру и повысив выполненную работу.

Почему нельзя бездумно подставлять θJA из даташита

Для микросхем публикуют разные тепловые метрики: переход–воздух, переход–корпус, параметры связи с верхней поверхностью или платой. Они определяются в разных испытательных условиях и не являются взаимозаменяемыми сопротивлениями. В частности, θJA зависит от испытательной платы и среды, а не только от вещества корпуса.

TI подробно разбирает ограничения θJA, θJC и ΨJT. Документ относится к применению тепловых метрик микросхем, а не задаёт готовый коэффициент для настольного кулера. Его главный практический смысл — проверять, где проходит тепло и какие условия использованы при получении числа.

Если из измеренного перепада вычислено «сопротивление всей системы», оно включает выбранные поверхности, поток воздуха и распределение мощности данного опыта. Перенос на другой процессор, обороты или корпус может быть неточным. Сопротивление полезно как локальная модель режима, пока сохраняются её существенные условия.

Параллельные пути нельзя складывать как последовательные

Если от одного теплового узла к одной температуре среды идут два независимых пути, поток распределяется между ними. В линейной модели эквивалентное сопротивление равно Rэкв = 1 / ((1/R1) + (1/R2)). Учебные 0,6 и 1,2 К/Вт дают 0,4 К/Вт. Складывание до 1,8 К/Вт означало бы уже другую, последовательную схему.

При общей мощности 30 Вт перепад в такой модели равен 12 К. Через первый путь идёт 12/0,6 = 20 Вт, через второй — 12/1,2 = 10 Вт. Нельзя подставить все 30 Вт в каждый путь и затем объявить обе полученные температуры одновременно правильными. Сначала нужен баланс потоков.

В реальном корпусе CPU пути могут быть теплово связаны, а их конечные температуры — различаться. Плата нагревает воздух, основание влияет на растекание, а отдельные участки не имеют единой температуры. Поэтому простой параллельный пример объясняет топологию модели, но не заменяет расчёт реального распределения. Он также показывает, почему метрику, измеренную при принудительном отводе почти всего тепла через одну поверхность, нельзя без проверки переносить в другую конструкцию.

Небольшой кристалл создаёт задачу растекания

Поток 150 Вт от большой равномерной поверхности отвести проще, чем те же 150 Вт от небольшой горячей области при том же допустимом максимуме температуры. Локальная плотность потока влияет на перепад внутри материала и на распределение температуры основания. Одинаковые ватты ещё не означают одинаковую сложность тепловой задачи.

Учебное деление: 100 Вт на площади 100 мм² дают средние 1 Вт/мм², то есть 100 Вт/см². На 200 мм² среднее снизится до 0,5 Вт/мм². Это не оценка реального hotspot: активность распределена неравномерно, а поток растекается в нескольких направлениях. Расчёт показывает, почему площадь источника имеет самостоятельное значение.

Теплораспределительная крышка увеличивает поверхность дальнейшего контакта, однако для этого тепло сначала проходит от маленького источника к большему участку металла. Возникает сопротивление растеканию, которое не описывается одной толщиной слоя и всей площадью крышки. Особенно осторожно следует обращаться с формулами, где предполагается однородный поток по площади.

Размещение нескольких кристаллов также меняет картину. Общая мощность корпуса может быть одинаковой, а расположение активных областей — разным. Совпадение основания и зон передачи, внутренний интерфейс и механическая геометрия влияют на результат. Из этого не следует необходимость переделки корпуса CPU: это объяснение ограничений простой модели.

Термоинтерфейс заполняет контакт, а не заменяет металл

Даже хорошо обработанные поверхности соприкасаются не всей видимой площадью. Микронеровности оставляют зазоры, в которых воздух плохо проводит тепло. Термоинтерфейс вытесняет часть этих зазоров и связывает поверхности. Его назначение — обеспечить предсказуемый контакт при допустимой геометрии и механической нагрузке.

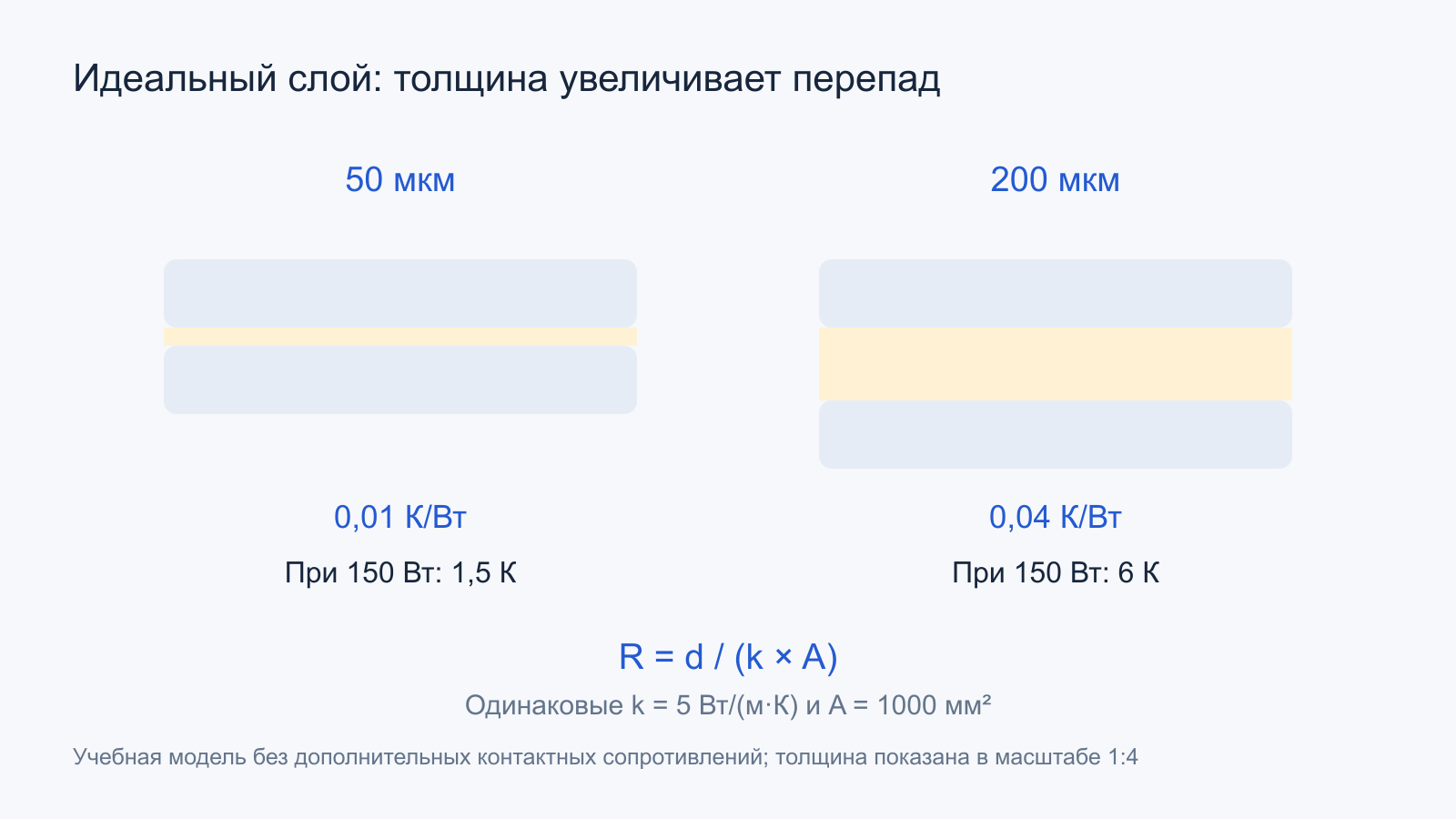

Для идеального однородного слоя сопротивление равно R = d / (k × A), где d — толщина, k — теплопроводность, A — площадь. Учебные 50 мкм, 5 Вт/(м·К) и 1000 мм² дают 0,00005/(5 × 0,001) = 0,01 К/Вт. При потоке 150 Вт перепад такого идеального слоя составит 1,5 К.

Если толщину увеличить до 200 мкм при прочих равных, сопротивление вырастет до 0,04 К/Вт, а перепад — до 6 К. Реальный контакт добавляет собственные сопротивления, распределение слоя неоднородно, а фактическая площадь переноса может быть меньше геометрической. Поэтому высокая теплопроводность на упаковке сама по себе не описывает готовое соединение.

Механическое усилие влияет на толщину и контакт, но его нельзя увеличивать произвольно. Корпус, подложка и крепёж имеют допустимые нагрузки. Материал и порядок монтажа выбирают по инструкции конструкции. Толстая прокладка, тонкая паста и фазопереходный материал рассчитаны на разные зазоры; взаимозаменяемость не следует из одинакового цвета.

Henkel описывает для конкретного фазопереходного материала связь смачивания контакта, температуры и давления. Это пример необходимости условий применения, а не универсальная инструкция для CPU. Материалы с электрической проводимостью или несовместимостью с металлами требуют специальных решений; эксперименты с жидким металлом здесь не рассматриваются.

Основание и тепловые трубки переносят тепло к рёбрам

Массивное основание распределяет поток, а рёбра увеличивают поверхность контакта с воздухом. Сплошной металл хорошо проводит тепло, но на длинном тонком участке тоже создаёт заметный перепад. Тепловая трубка использует другой механизм: испарение рабочего вещества у горячей зоны, перенос пара и конденсацию в более холодной зоне.

Сконденсировавшаяся жидкость возвращается по капиллярной структуре и, в зависимости от конструкции, под действием гравитации. Цикл переносит энергию, сохраняя рабочее вещество внутри герметичной оболочки. Трубка не обязана ждать бытовой температуры кипения воды в открытом чайнике: давление и рабочий режим внутри отличаются.

Boyd описывает медно-водяные тепловые трубки, варианты капиллярной структуры и ограничения переноса. Предел зависит от геометрии, ориентации, температуры и других условий. Число трубок без размеров и конструкции не задаёт единую допустимую мощность радиатора.

Испарительная камера использует сходную двухфазную идею для распределения тепла по площади. Она также не является идеальной изотермической пластиной при любой нагрузке. В обоих случаях тепло нужно передать дальше — воздуху или другому теплообменнику. Хороший перенос к рёбрам не заменяет последнюю ступень отвода.

Рёбра и воздух: большая площадь работает не сама по себе

В простой модели конвекции P = h × A × (Tповерхности − Tвоздуха). Коэффициент h зависит от движения среды и геометрии; площадь A должна соответствовать реально работающей поверхности. Для рёбер учитывают, что их дальняя часть может быть холоднее основания. Прибавить площадь и предположить одинаковую температуру каждого участка нельзя.

Частые рёбра дают больше поверхности, одновременно увеличивая сопротивление потоку. Вентилятор создаёт перепад давления, а реальный расход определяется совместной работой вентилятора и тракта. Значение расхода в свободном пространстве не гарантирует такой же объём через плотный радиатор, фильтр и корпус.

График зависимости давления вентилятора от расхода и характеристика сопротивления тракта задают рабочую точку. Увеличение оборотов обычно меняет обе доступные характеристики вентилятора, но выигрыш температуры нелинеен. Часть общей цепи находится внутри CPU и контакта, где ускорение воздуха почти не помогает.

Излучение тоже участвует в теплообмене, особенно у пассивных систем, но его доля зависит от температуры, покрытия и окружения. Нельзя по чёрному цвету радиатора вывести универсальный выигрыш. Для обычного принудительного обдува решающими остаются весь тепловой путь и реальное движение воздуха, а не отдельная визуальная особенность.

Входящий воздух важнее абстрактной комнатной температуры

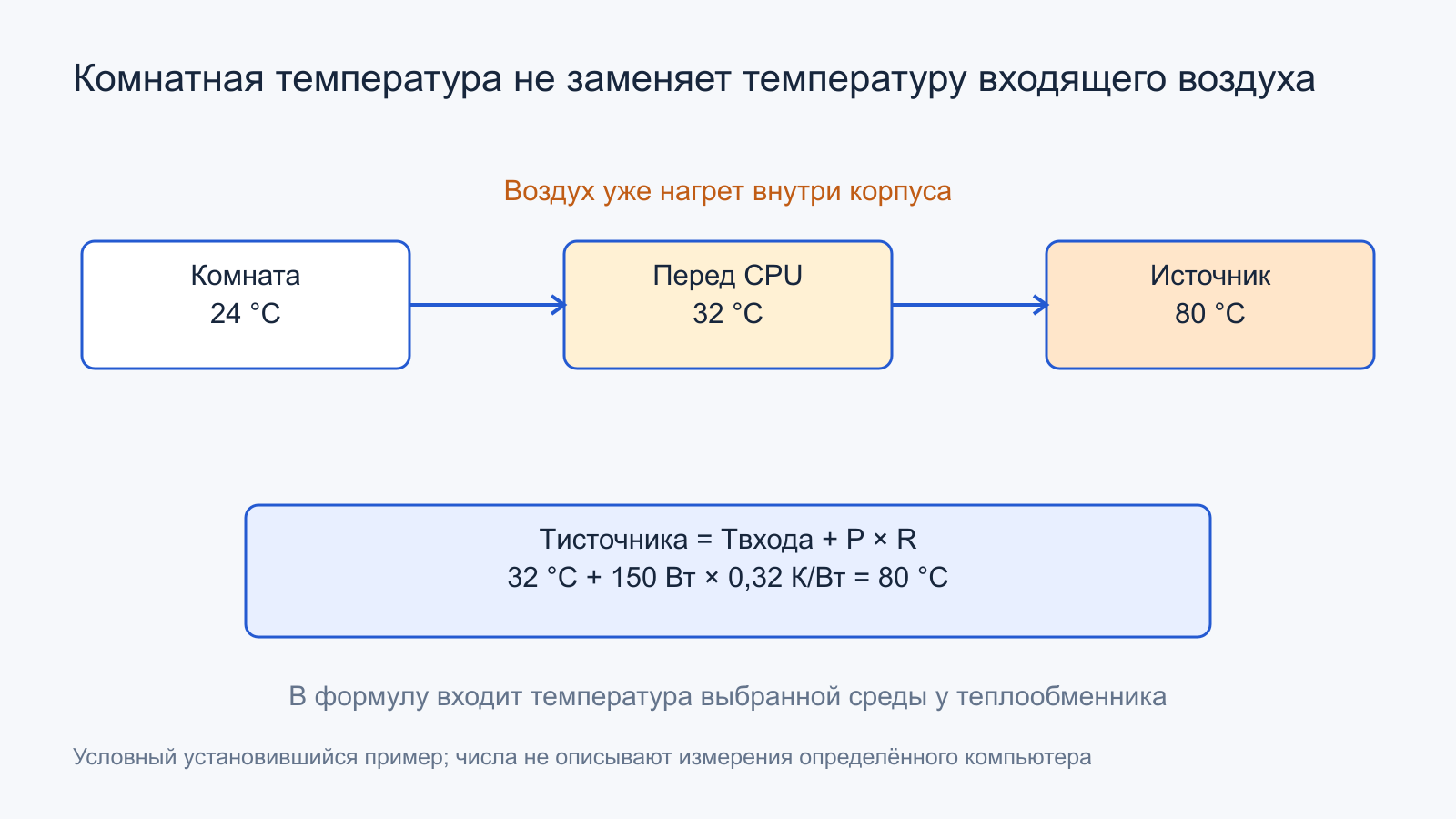

Воздух перед радиатором может быть нагрет видеокартой, другим теплообменником или собственным выхлопом. Комнатные 24 °C не означают 24 °C на входе CPU-кулера. В формулу установившегося перепада нужно подставлять температуру той среды, относительно которой определено сопротивление, иначе исчезает целая ступень нагрева.

Если исходная модель имела 150 Вт и 0,32 К/Вт, увеличение температуры входящего воздуха с 24 до 32 °C поднимет расчётную температуру источника с 72 до 80 °C без изменения самого кулера. Это сдвиг граничного условия, а не обязательно ухудшение термоинтерфейса.

Для потока воздуха полезен энергетический баланс P = ṁ × cp × ΔT. При условных 100 Вт, расходе массы 0,02 кг/с и теплоёмкости 1000 Дж/(кг·К) средний нагрев потока равен 5 К. Расход массы нельзя напрямую заменить числом литров в минуту без плотности и реальной доли потока через теплообменник.

Средний нагрев всего потока также не равен температуре самых горячих рёбер или локальной струи. Воздух распределяется неравномерно, возможны обход и рециркуляция. Поэтому одна температура выхлопа не позволяет восстановить мощность без расхода и геометрии. Горячий выхлоп может означать как хороший приём тепла, так и малый поток.

Тепловая ёмкость объясняет задержку прогрева

Материал способен временно накапливать энергию. Для сосредоточенного тела E = C × ΔT, где C — полная тепловая ёмкость в Дж/К. Если отвода пока нет, скорость роста температуры равна P/C. Это другой параметр, чем сопротивление в К/Вт: ёмкость определяет накопление, сопротивление — перенос при перепаде.

Учебный объект с C = 200 Дж/К и мощностью 100 Вт первоначально нагревался бы на 0,5 К/с при отсутствии отвода. В настоящем радиаторе отвод начинается сразу и увеличивается с перепадом. Кроме того, кристалл, основание и весь металл не становятся одной температурой мгновенно: у них разные массы и связи.

Поэтому после скачка нагрузки видны разные временные масштабы. Небольшая активная область быстро меняет температуру, массивный радиатор прогревается медленнее, воздух корпуса и жидкостный контур могут изменяться ещё дольше. Холодный радиатор в первые секунды не противоречит быстрому росту Tj. Время наблюдения является частью результата.

Одна RC-модель: полезное приближение с чёткими границами

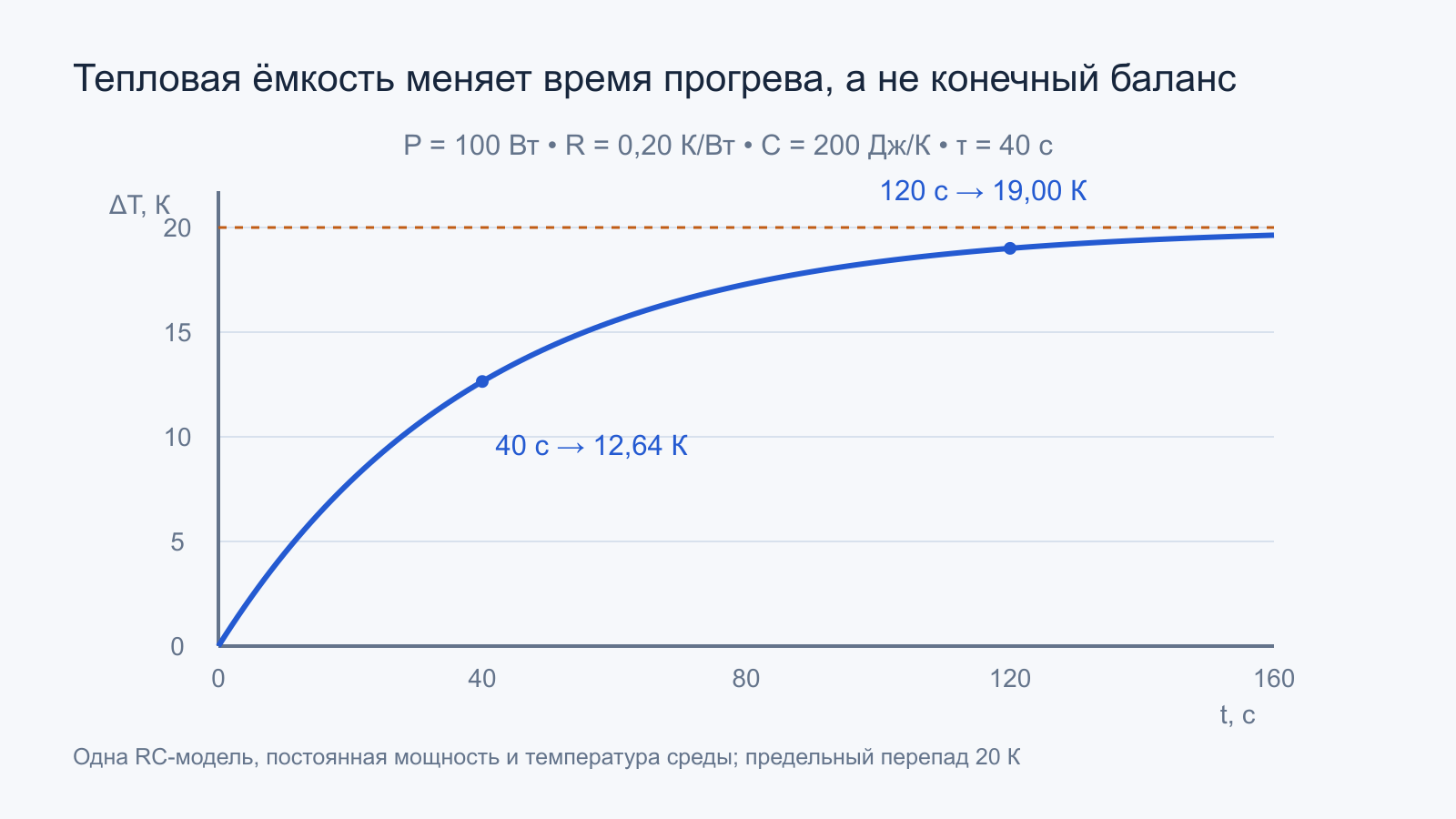

Пусть тело с ёмкостью C связано с постоянной температурой воздуха через R. После включения постоянной мощности от исходного равновесия превышение температуры равно ΔT(t) = P × R × (1 − exp(−t/(R × C))). Постоянная времени τ = R × C имеет размерность секунд.

При R = 0,20 К/Вт, C = 200 Дж/К и P = 100 Вт получаем τ = 40 с и предельный перепад 20 К. Через 40 с модель даёт около 12,64 К, через 120 с — около 19,00 К. Быстрый первый рост и медленное приближение к равновесию не требуют изменения мощности.

Эта кривая не является прогнозом датчика CPU: реальная система имеет несколько тепловых узлов, переменную мощность и управление вентиляторами. Пример показывает, почему краткий тест не даёт установившегося сопротивления и почему большая масса способна улучшить короткий пик без изменения длительного результата.

Жидкостный контур переносит тепло, а не отменяет воздух

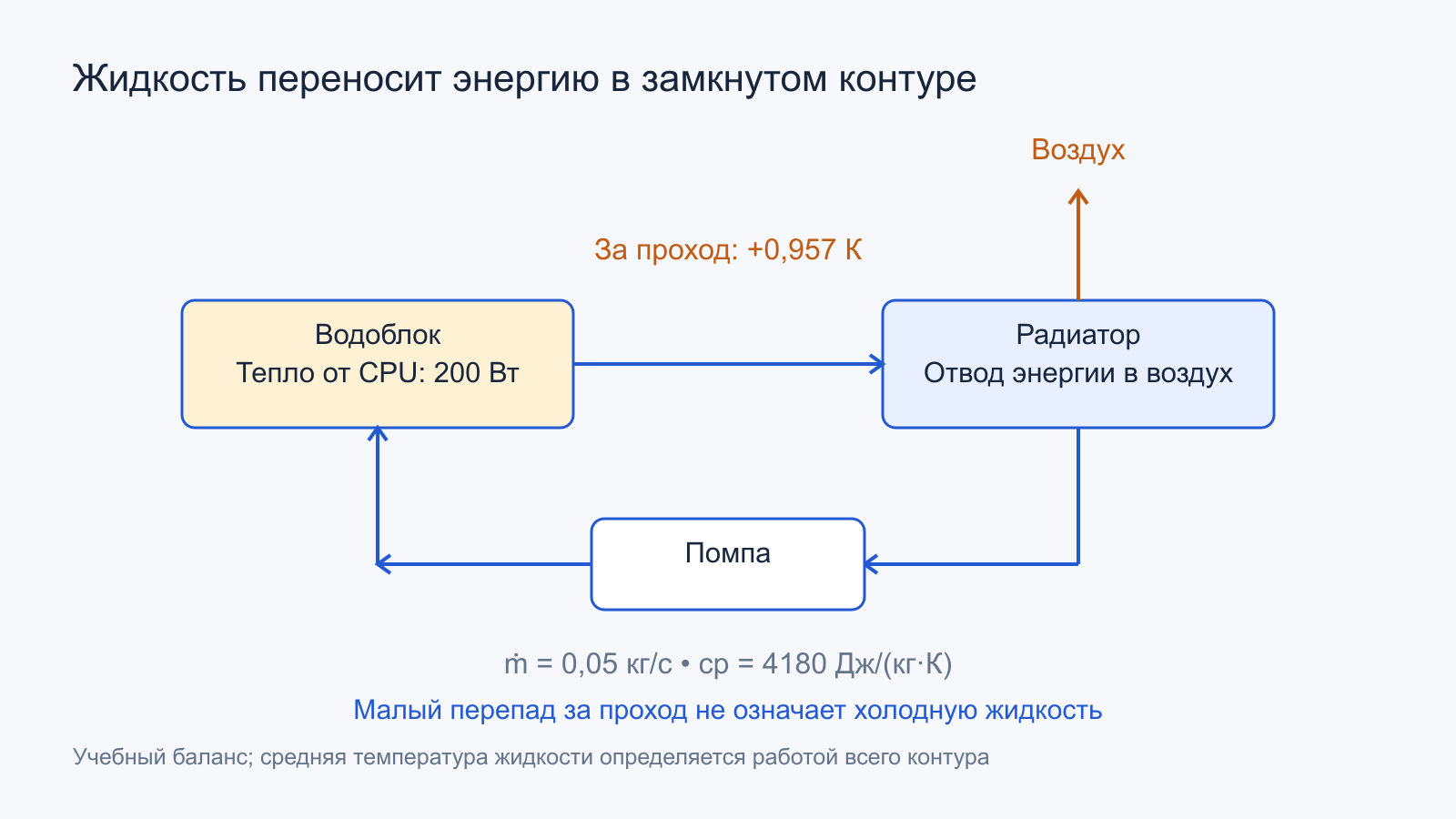

В обычной замкнутой системе жидкость принимает тепло в водоблоке и передаёт его радиатору. Затем энергия уходит в воздух. Помпа организует движение, но сама не является холодильной машиной. При установившейся нагрузке радиатор должен отводить энергию CPU и ту часть потерь помпы, которая попадает в контур.

Баланс на водоблоке имеет знакомый вид ΔT = P / (ṁ × cp). При условных 200 Вт, массовом расходе 0,05 кг/с и cp = 4180 Дж/(кг·К) повышение температуры жидкости за проход составляет около 0,957 К. Для другой жидкости теплоёмкость будет иной; это упрощённый расчёт для вещества с выбранным cp.

Малый перепад за проход не доказывает низкую температуру всей жидкости: вход в водоблок уже может быть тёплым. И наоборот, повышение расхода уменьшает разницу входа и выхода, но не обязано пропорционально снизить температуру кристалла. Изменяются теплоотдача внутри каналов, гидравлическое сопротивление и работа помпы, а радиатор остаётся отдельным ограничением.

Если мысленно изолировать 0,5 кг воды с cp = 4180 Дж/(кг·К) и подавать 200 Вт без отвода, её средняя температура росла бы примерно на 0,0957 К/с, или 5,74 К/мин. Реальный контур одновременно теряет тепло, но пример разрушает представление о бесконечном холодном запасе жидкости. Установившийся режим определяется балансом, а не только объёмом резервуара.

Управление связывает температуру, шум и производительность

Вентилятор не всегда мгновенно повторяет внутренний датчик. Управление может использовать фильтрацию, задержки, гистерезис, датчик жидкости или другую величину. Это помогает не менять обороты на каждое краткое событие. Но периодический рост и спад температуры способен быть следствием управления, а не исключительно свойством металла.

Процессор тоже участвует в замкнутом контуре: меняет рабочий режим в пределах температуры, тока и мощности. При улучшении охлаждения итоговая температура иногда остаётся близкой, потому что CPU выполняет больше работы и выделяет больше тепла. Оценивать систему только по градусам без мощности, частоты и законченной задачи недостаточно.

Корректное сравнение фиксирует нагрузку и правило управления. Возможны разные вопросы: какая температура при одинаковых ваттах, какая работа при одинаковом шуме или какая энергия на задачу. Это не одна и та же методика. Смешение границ способно поменять вывод даже без ошибки измерительного прибора.

Как читать тепловое наблюдение

Сначала определяют наблюдаемую точку и время: Tj конкретного датчика, поверхность, входящий воздух, температура жидкости. Затем связывают их с мощностью и длительностью нагрузки. Разность Tj и комнатной температуры без знания входящего воздуха не является чистым сопротивлением кулера.

Быстрый скачок только внутренней температуры направляет внимание к локальной мощности и ближайшим участкам пути. Медленный рост нескольких температур говорит о накоплении тепла, изменении воздуха или жидкости. Слабая реакция на обороты может означать, что основное сопротивление находится раньше обдуваемых рёбер, но не доказывает единственную причину.

Наблюдение проводят в штатной конфигурации, сохраняя работу защит и крепления. Разборка корпуса CPU, вмешательство в герметичные узлы и произвольное увеличение прижима не нужны для понимания тепловой модели. Температурные пределы и допустимую эксплуатацию определяет документация устройства; универсальных «правильных градусов» для любой нагрузки нет.

Сравнение должно сохранять энергетические границы

Предположим, в учебном сравнении один режим завершает расчёт за 20 с при средней мощности CPU 100 Вт, а другой — за 15 с при 140 Вт. Энергия выбранной границы составляет 2000 и 2100 Дж. Второй результат быстрее, но выделенная энергия немного больше. Из меньшего времени нельзя автоматически вывести меньший нагрев за весь цикл, как и из меньшей энергии нельзя вывести меньший кратковременный hotspot.

Для длительной последовательности таких задач важны паузы и средняя мощность полного расписания. Если между вычислениями есть отдых, часть накопленного тепла успеет уйти. Если задания непрерывны, система придёт к другому состоянию. Одинаковая температура в конце одного запуска не гарантирует одинакового поведения после часа повторений.

Показания программ также имеют период обновления и правила усреднения. Краткий максимум температуры, средняя мощность за секунду и сглаженные обороты могут относиться к разным временным окнам. Их визуальное совпадение или сдвиг на графике не следует сразу считать причинностью. Для анализа согласуют интервалы и сохраняют исходные события нагрузки, а не только конечные максимумы.

Температурный датчик, прикреплённый к поверхности, тоже вносит ограничения: контакт, тепловая инерция и отвод через провод меняют наблюдение. Инфракрасная оценка зависит от излучательной способности и отражений. Эти эффекты не делают внешнее измерение бесполезным, но требуют понимать, какую точку и с каким временным разрешением оно описывает. Пользовательская телеметрия и инженерное измерение поверхности дополняют друг друга, когда их границы названы явно.

• Мощность имеет понятную границу измерения и длительность.
• Tj, hotspot, поверхность и температура среды не подменяют друг друга.
• Сопротивление относится к выбранному пути и условиям режима.
• Ёмкость и переходный процесс отделены от установившегося отвода.
• Учтены контакт, растекание, теплообменник и реальный входящий воздух.
• Для жидкости проверяется полный контур до среды, а не только перепад за проход.
• Температура сопоставляется с мощностью, управлением и выполненной работой.

Тепловая система становится понятной, когда у каждого перепада есть участок пути, у каждого медленного изменения — накопленная энергия, а у конечного режима — баланс мощности. Эта модель объясняет одновременно горячий кристалл, тёплый радиатор и изменяющуюся частоту, сохраняя границы того, что действительно известно из измерений.
